海南省2020-2022三年中考物理真题分类汇编-02电磁学

海南省2020-2022三年中考物理真题分类汇编-02电磁学

一、单选题

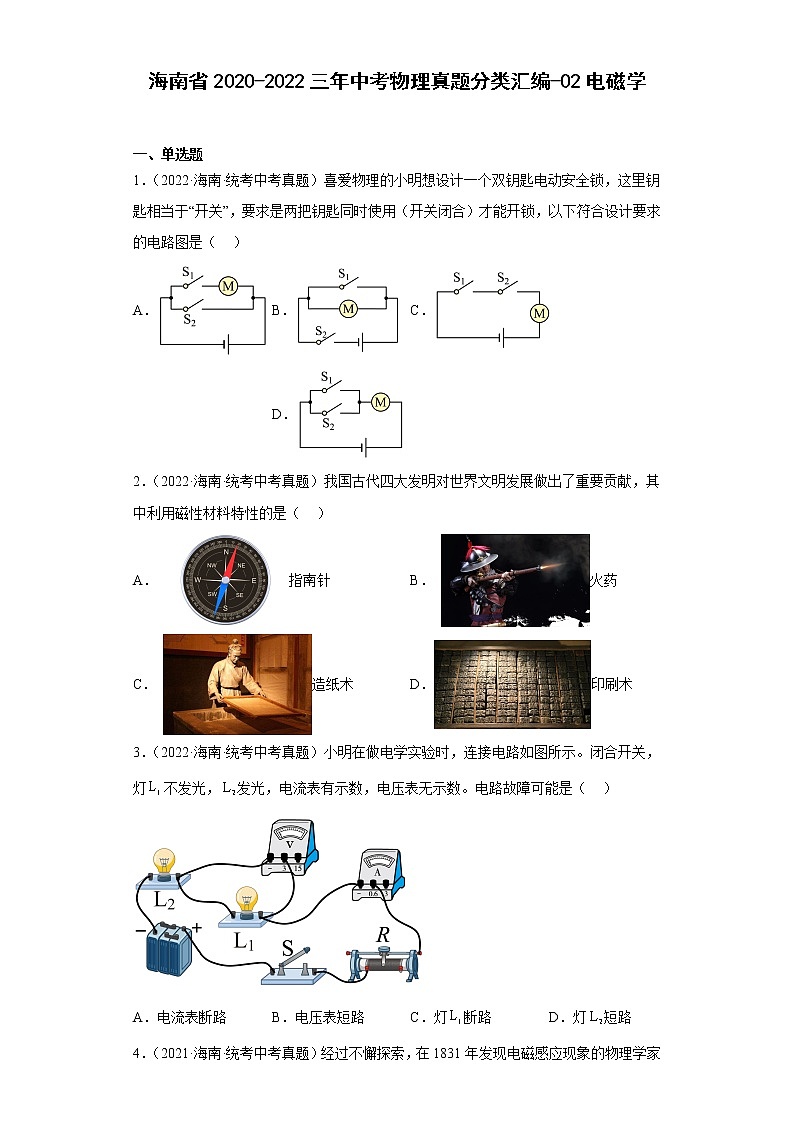

1．（2022·海南·统考中考真题）喜爱物理的小明想设计一个双钥匙电动安全锁，这里钥匙相当于“开关”，要求是两把钥匙同时使用（开关闭合）才能开锁，以下符合设计要求的电路图是（    ）

A． B． C． D．

2．（2022·海南·统考中考真题）我国古代四大发明对世界文明发展做出了重要贡献，其中利用磁性材料特性的是（    ）

A．指南针 B． 火药

C． 造纸术 D．印刷术

3．（2022·海南·统考中考真题）小明在做电学实验时，连接电路如图所示。闭合开关，灯不发光，发光，电流表有示数，电压表无示数。电路故障可能是（    ）

A．电流表断路 B．电压表短路 C．灯断路 D．灯短路

4．（2021·海南·统考中考真题）经过不懈探索，在1831年发现电磁感应现象的物理学家是（　　）

A．法拉第 B．牛顿 C．安培 D．欧姆

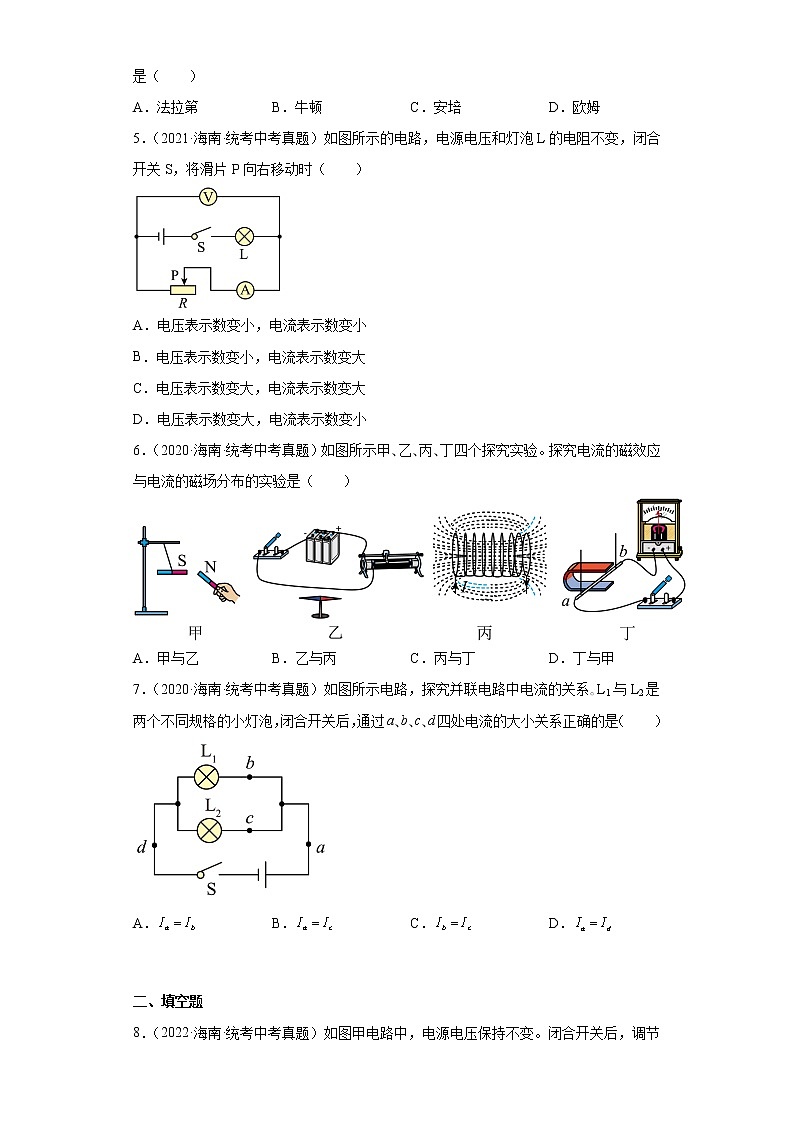

5．（2021·海南·统考中考真题）如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时（　　）

A．电压表示数变小，电流表示数变小

B．电压表示数变小，电流表示数变大

C．电压表示数变大，电流表示数变大

D．电压表示数变大，电流表示数变小

6．（2020·海南·统考中考真题）如图所示甲､乙､丙､丁四个探究实验。探究电流的磁效应与电流的磁场分布的实验是（　　）

A．甲与乙 B．乙与丙 C．丙与丁 D．丁与甲

7．（2020·海南·统考中考真题）如图所示电路，探究并联电路中电流的关系｡L1与L2是两个不同规格的小灯泡，闭合开关后，通过a､b､c､d四处电流的大小关系正确的是（　　）

A． B． C． D．

二、填空题

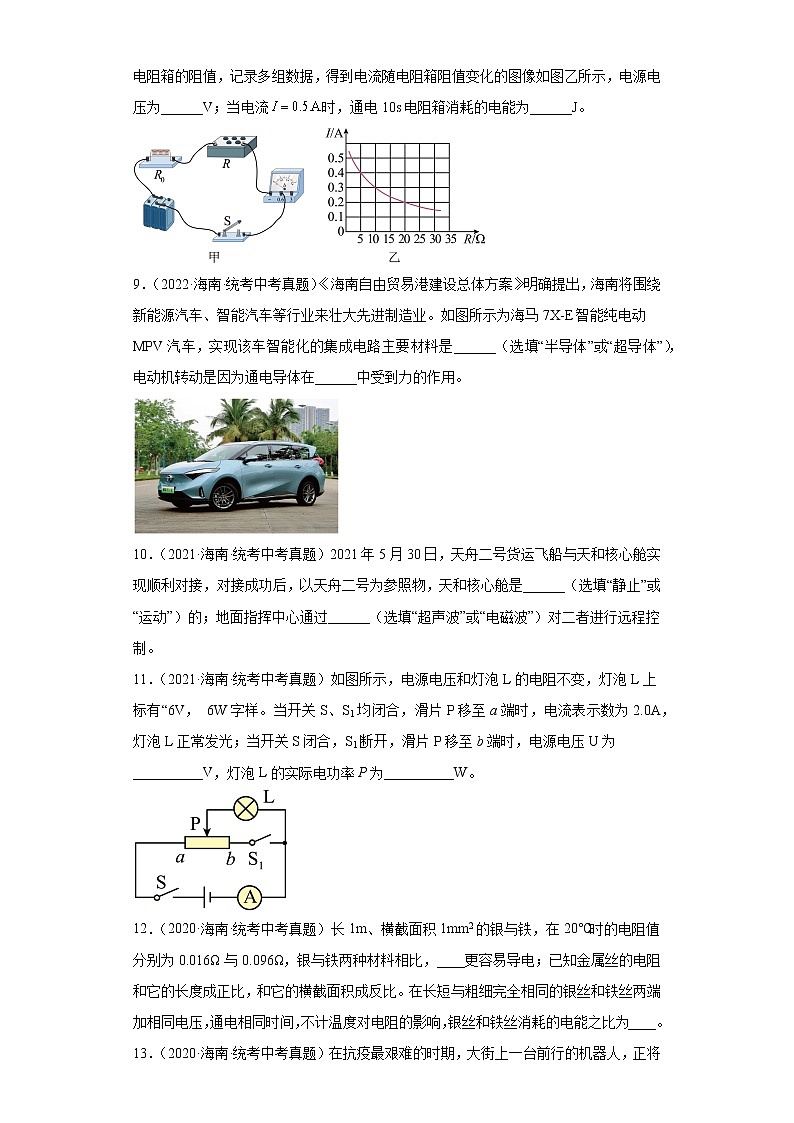

8．（2022·海南·统考中考真题）如图甲电路中，电源电压保持不变。闭合开关后，调节电阻箱的阻值，记录多组数据，得到电流随电阻箱阻值变化的图像如图乙所示，电源电压为______V；当电流时，通电10s电阻箱消耗的电能为______J。

9．（2022·海南·统考中考真题）《海南自由贸易港建设总体方案》明确提出，海南将围绕新能源汽车、智能汽车等行业来壮大先进制造业。如图所示为海马7X-E智能纯电动MPV汽车，实现该车智能化的集成电路主要材料是______（选填“半导体”或“超导体”），电动机转动是因为通电导体在______中受到力的作用。

10．（2021·海南·统考中考真题）2021年5月30日，天舟二号货运飞船与天和核心舱实现顺利对接，对接成功后，以天舟二号为参照物，天和核心舱是______（选填“静止”或“运动”）的；地面指挥中心通过______（选填“超声波”或“电磁波”）对二者进行远程控制。

11．（2021·海南·统考中考真题）如图所示，电源电压和灯泡L的电阻不变，灯泡L上标有“6V， 6W字样。当开关S、S1均闭合，滑片P移至a端时，电流表示数为2.0A，灯泡L正常发光；当开关S闭合，S1断开，滑片P移至b端时，电源电压U为__________V，灯泡L的实际电功率P为__________W。

12．（2020·海南·统考中考真题）长1m、横截面积1mm2的银与铁，在20℃时的电阻值分别为0.016Ω与0.096Ω，银与铁两种材料相比，____更容易导电；已知金属丝的电阻和它的长度成正比，和它的横截面积成反比。在长短与粗细完全相同的银丝和铁丝两端加相同电压，通电相同时间，不计温度对电阻的影响，银丝和铁丝消耗的电能之比为____。

13．（2020·海南·统考中考真题）在抗疫最艰难的时期，大街上一台前行的机器人，正将医疗物资送到武汉多家医院，如图所示｡以机器人为参照物，路边的树是 _____ 的；机器人还会利用 ____ （选填“超声波”或“电磁波”）自动给客户发信息提醒提货｡

14．（2020·海南·统考中考真题）风能是_____（选填“可再生”或“不可再生”）能源；硅是常用的____选（填“导体”､“半导体”或“绝缘体”）材料。

三、实验题

15．（2022·海南·统考中考真题）某实验小组用自制电磁铁探究影响电磁铁磁性强弱的因素。他们用相同的漆包线和铁钉绕制成两个电磁铁A和B，B铁钉上绕有更多匝数的线圈，实验装置如图所示。

（1）如图甲，闭合开关，电磁铁A的钉尖是______极（选填“N”或“S”）；将滑动变阻器的滑片P向右移动，能吸引______的大头针（选填“更多”“不变”或“更少”）；

（2）如图乙，把电磁铁A和B串联，闭合开关，多次移动滑动变阻器的滑片P，发现电磁铁B总能吸引更多的大头针，通过比较，得出的结论是______；

（3）电磁铁在生活中应用广泛，请举一例：______。

16．（2021·海南·统考中考真题）某实验小组探究电流与电压的关系。实验中电源电压恒为3V，定值电阻R为5，实验电路图如图甲所示。

（1）请根据电路图，用笔画线表示导线，连接图乙所示的实物电路_______（要求导线不能交叉）；

（2）连接好电路后，闭合开关，发现无论怎样移动滑片，电压表的示数约为3V保持不变，电流表的示数几乎为零，则电路的故障可能是__________（选填“定值电阻R短路”“定值电阻R断路”或“滑动变阻器断路”）；

（3）排除故障后，将多次实验测得的数据记录在表格中，请根据表格中的数据，在图丙的坐标图中画出定值电阻R的I-U图像______；

（4）分析图像可知，电阻一定时，电流与电压成__________比。

17．（2020·海南·统考中考真题）用如图甲所示的电路测量定值电阻Rx的阻值，测量数据记录如下∶

(1)第2次测量时，电流表示数如图乙所示，为____A，对应的电阻值为____Ω｡

(2)根据三次实验数据可得定值电阻Rx=____Ω（结果保留一位小数）｡

(3)实验时，闭合开关，发现电流表和电压表指针都不偏转｡用一根导线在图甲中先后连接接线柱B与C､C与D时，电压表和电流表示数都为0，连接接线柱D与E时，电压表和电流表指针明显偏转，则电路的故障是____｡

(4)如果没有电压表，电源电压未知，可以用最大阻值为R的滑动变阻器，和如图丙所示电路，来测量电阻Rx的阻值｡闭合开关后，滑动变阻器滑片在最左端时，电流表示数为I1；滑动变阻器滑片在最右端时，电流表示数为I2，则电阻Rx=____｡（用相关物理量的符号表示）

四、作图题

18．（2021·海南·统考中考真题）根据要求完成以下作图。

（1）如图甲所示，杯子静止在水平面上，请画出杯子所受支持力F的示意图______；

（2）如图乙所示，请用箭头标出A点的磁感线方向______。

五、计算题

19．（2020·海南·统考中考真题）小益家的豆浆机铭牌和简化电路如图所示。豆浆机工作时加热器先加热，待水温达到64℃时温控开关闭合，电动机开始打磨且加热器继续加热，直到产出豆浆成品，电源开关自动断开。小益用初温20℃，质量1kg的水和少量豆子制作豆浆，设电源电压为220V恒定不变，不计导线的电阻。求：

(1)从物理学的角度解释热气腾腾的豆浆散发出香味的原因；

(2)加热器单独工作时电路中的电流；

(3)质量为1kg的水从20℃加热到64℃需要吸收的热量[c水=4.2×103J（kg･℃）] ；

(4)本次制作豆浆共计用了9min的时间。如果在温控开关闭合前加热器产生的热量70%被水吸收，且不计豆子吸收的热量。求本次制作豆浆共消耗的电能。

六、综合题

20．（2022·海南·统考中考真题）小明是家务小能手，经常用挂烫机尉烫衣服。挂烫机是通过电热丝加热水箱中的水，产生水蒸气来熨烫衣服。它的正常工作电压为220V，水箱最多装水0.2kg，加热功率有大、小两个档位，其工作原理图如图甲所示。其中电热丝，。

（1）熔断器在电路中起到______作用。

（2）若将水箱中0.2kg的水从20℃加热到100℃，水吸收多少热量？(        )

（3）挂烫机在大档位工作时的额定功率是多大？(        )

（4）小明是一个爱思考的孩子，他把电路原理图改为乙图，也设有两个档位。已知熔断器允许通过的最大电流为8A，请判断乙图电路是否合理，通过计算说明原因。(        )

21．（2021·海南·统考中考真题）为了庆祝中国共产党成立100周年，某校开展了科技竞赛活动，物理兴趣小组设计了车速提醒简化电路，如图甲所示，电源电压保持不变，定值电阻R的阻值为10，Rv为可变电阻，当电压表的示数达到某一数值时提醒驾驶员车速过快，需要减速。当车速从0加速到120km/h的过程中，Rv消耗的电功率随电流变化的图像如图乙所示；图丙是Rv的阻值与车速关系的图像。求：

（1）由图丙可知，车速越大，Rv的阻值越______（选填“大”或“小”）；

（2）当车速为120km/h时，电流表示数为0.2A，求此时电压表的示数和Rv的阻值______。

（3）电源电压的大小______；

（4）当车速是60km/h时，电压表的示数______。

参考答案：

1．C

【详解】A．只使用钥匙1，电动机与电源连通，电动机就工作了；再用钥匙2时，电动机和电源发生短路，故A不符合题意；

B．只用钥匙2，电动机连入电路，电动机可工作，再用钥匙1时，电动机和电源发生短路，故B不符合题意；

C．两钥匙是串联的，只有两个开关都使用（都闭合）时，电路才接通，电动机才能工作，单独只闭合其中一个开关，电路是断路，电动机不工作，故C符合题意；

D．两个开关是并联的，只闭合其中任一个开关，电路就接通，电动机就工作了，故D不符合题意。

故选C。

2．A

【详解】指南针的本质是小磁针，能够在地磁场的作用下指示南北方向，利用的是磁性材料特性。而火药、造纸术、印刷术与磁现象无关，故BCD不符合题意，A符合题意。

故选A。

3．B

【详解】A．若为电流表断路，则两灯泡串联的电流中都没有电流，灯、都不发光，电流表将无示数，故A不符合题意；

B．若为电压表短路，则也被短路，则电路中依然有电流，灯不发光，发光，电流表有示数，电压表短路会导致电压表无示数，故B符合题意；

C．若为灯断路，则两灯泡串联的电流中都没有电流，灯、都不发光，电流表无示数，故C不符合题意；

D．若为灯短路，则电路中依然有电流，灯不发光，发光，电流表有示数，此时电压表测量电源电压，电压表有示数，故D不符合题意。

故选B。

4．A

【详解】电磁感应现象是英国物理学家法拉第发现的，故BCD不符合题意，A符合题意。

故选A。

5．D

【详解】灯泡和变阻器串联，电流表测电流，电压表测变阻器电压，将滑片P向右移动时，变阻器阻值增大，根据串联分压规律可知，变阻器分压变大，电压表示数变大，根据，灯泡电阻不变，总电阻变大，电流减小，故电流表示数变小，故ABC不符合题意，D符合题意。

故选D。

6．B

【详解】甲图是验证磁体两磁极间的相互作用；乙图是奥斯特实验装置图，即验证电流的磁效应；丙图是验证电流磁场的分布情况；丁图是电磁感应原理图。故ACD均不符合题意，B符合题意。

故选B。

7．D

【详解】由电路图知道，两灯并联，Ia 为干路电流，Ib 、Ic 是两条支路的电流；

AB、根据干路电流等于各支路电流之和知道

Ia =Ib +Ic

故AB错误；

C、由于两个小灯泡是不同的规格，由并联电路各支路两端的电压相等和欧姆定律知道

Ib ≠Ic

故C错误；

D、由于a、d点都在干路上，所以

Ia =Id

故D正确。

故选D。

8．     6     5

【详解】[1]电阻箱与定值电阻串联，电流表测电路的电流，由图乙可知，当电阻箱的电阻为5Ω和20Ω时，对应的电流大小分别为0.4A和0.2A，根据串联电阻的规律及欧姆定律，因电源电压不变，故有

即

解之

电源电压

U=6V

[2]当电流时，根据欧姆定律，定值电阻的电压为

U0=IR0=0.5A×10Ω=5V

根据串联电路电压的规律，电阻箱的电压为

U箱=U-U0=6V-5V=1V

通电10s电阻箱消耗的电能为

W= U箱It=1V×0.5A×10s=5J

9．     半导体     磁场

【详解】[1]集成电路主要是由硅等半导体材料制成的。

[2]根据电动机的原理可知，通电的导体在磁场中受到力的作用，所以电动机能够转动。

10．     静止     电磁波

【详解】[1]对接成功后，以天舟二号为参照物，天和核心舱相对于天舟二号的位置没有发生变化，所以天和核心舱是静止的。

[2]因为电磁波可以在真空中传播，所以地面指挥中心通过电磁波对二者进行远程控制。

11．     6     1.5

【详解】[1]当开关S、S1均闭合，滑片P移至a端时，滑动变阻器全部接入电路和小灯泡并联，因为灯泡L正常发光，根据并联电路的电压规律可知，电源电压等于灯的额定电压等于6V。

[2]当开关S、S1均闭合，滑片P移至a端时，灯的电流为

灯的电阻为

滑动变阻器的最大电阻为

开关S闭合，S1断开，滑片P移至b端时，滑动变阻器全部接入电路和灯串联，此时灯的功率为

12．     银     6∶1

【详解】[1]相同情况下，银的电阻比铁的电阻小，所以银与铁相比，银更容易导电。

[2]由长1m、横截面积1mm2的银与铁，在20℃时的电阻值分别为0.016Ω与0.096Ω，得相同情况下，银与铁的电阻比

所以在长短与粗细完全相同的银丝和铁丝两端加相同电压，通电相同时间，不计温度对电阻的影响，银丝和铁丝消耗的电能之比为

13．     运动     电磁波

【详解】[1]根据题意知道，机器人正将医疗物资送到武汉多家医院，故以机器人为参照物，路边的树在不断发生位置改变，即以机器人为参照物，路边的树是运动的。

[2]机器人工作是靠电磁波来自动给客户发信息提醒提货。

14．     可再生     半导体

【详解】[1]风能可以不断的从自然界中获得，所以是可再生能源。

[2]硅的导电性能介于导体和绝缘体之间，所以硅是半导体。

15．     S     更少     电流相同时，匝数越多，电磁铁磁性越强     电铃

【详解】（1）[1]由图甲可知，铁钉表面的电流方向向右，根据安培定则可知，钉尾为N极，顶尖为S极。

[2]当滑动变阻器的滑片向右端滑动时，电路中的电阻变大，则电流变小，即由铁钉组成的电磁铁磁性减弱，则吸引的大头针数量会更少。

（2）[3]由图乙可知，电磁铁A和B串联，则电路中的电流相等，因为电磁铁B的线圈匝数多，所以吸引的大头针多，则说明电流相同时，匝数越多，电磁铁磁性越强。

（3）[4]电磁铁在生活中应用广泛，如电铃，电磁起重机等等。

16．          定值电阻R断路          正

【详解】（1）[1]由甲图可知，滑动变阻器和定值电阻串联，滑动变阻器要采用“一上一下”的连接方式，如图所示：

（2）[2]定值电阻R短路时电压表也被短路，电压表无示数，电流表有示数，不符合题意；当定值电阻R断路时，电压表和电流表串联，因为电压表电阻很大，所以电路中的电流很小，几乎可以忽略不计，所以电流表示数几乎为零，电压表测的是电源电压，其示数接近3V，符合题意；当滑动变阻器断路时不能形成闭合回路，电路中无电流，故电流表和电压表均无示数，不符合题意，因此电路故障是定值电阻R断路。

（3）[3]根据表格描点，注意当电流为0的时候电压也为0，将所描的点依次连接，如图所示：

（4）[4]由图可知，在电阻一定时，电流和电压关系的图像是一条经过原点的倾斜的直线，说明在电阻一定时，电流和电压成正比。

17．     0.2     10     9.9     滑动变阻器断路

【详解】(1)[1]由图乙知道，电流表选用小量程，分度值为0.02A，其示数为0.20A。

[2]由欧姆定律知道，第2次测量时对应的电阻值

(2)[3]为减小误差，取平均值作为测量结果，根据三次实验数据知道，定值电阻Rx的阻值为

(3)[4]闭合开关，发现电流表和电压表指针都不偏转,即示数均为零，可以判断电路是断路，由于电压表示数也为零，说明断路部分在电压表并联以外的地方，又因为连接接线柱B与C､C与D时，电压表和电流表示数都为0，而连接接线柱D与E时，电压表和电流表指针明显偏转，说明电路的故障是滑动变阻器断路。

(4)[5] P移至最左端，滑动变阻器全连入，R和Rx串联，根据欧姆定律知道

U=I1（R+Rx）----①

P移至最右端，滑动变阻器连入电阻为0，电路中只有Rx，根据欧姆定律知道

U=I2Rx-----②

电源电压不变，由①②得

18．

【详解】（1）[1]杯子静止在桌面上，受到竖直向下的重力和竖直向上的支持力，杯子所受支持力F的方向竖直向上，力的作用点可画在物体的重心位置，如图所示：

（2）[2]条形磁铁的外部磁场方向从N及指向S极，A点的磁感线方向如图所示：

19．(1)由于扩散现象（或分子热运动），豆浆分子进入到空气中 ；(2) ；(3)；(4)5.04×105J

【详解】(1)由于扩散现象（或分子热运动），豆浆分子进入到空气中。（合理即可）

(2)加热器单独工作时电路的电流为

(3)水吸收的热量

(4)豆浆机的水温升到64℃前只有加热器工作，加热器单独工作时消耗的电能

加热器单独工作时间

加热器和电动机一起工作的时间为

9min豆浆机消耗的电能为

答：(1)热气腾腾的豆浆散发出香味的原因是由于扩散现象（或分子热运动），豆浆分子进入到空气中；

(2)加热器单独工作时电路中的电流为；

(3)质量为1kg的水从20℃加热到64℃需要吸收的热量；

(4)本次制作豆浆共消耗的电能为5.04×105J。

20．     保护电路          1210W     不合理，原因见详解

【详解】（1）[1]熔断器能在电路电流过大时自动熔断，起到保护电路。

（2）[2]将水箱中0.2kg的水从20℃加热到100℃，水吸收的热量为

（3）[3]当电路中只有工作时为大档位，其额定功率为

（4）[4]方法一：电路允许最大总功率为

R1和R2并联时，电路总功率最大

所以不合理。

方法二：R1和R2并联时，R1的电流为

R1的电流为

电路总电流最大为

所以不合理。

21．     大     10V，50Ω     12V     9V

【详解】（1）[1]由丙图可知，车速越快Rv的阻值越大。

（2）[2]图甲的电路中，R与Rv串联，电压表测Rv的电压由图乙可知，电流为0.2A时,Rv的功率为2.0W，此时电压表的示数

Rv的阻值为

（3）[3]定值电阻R两端电压为

根据串联电路的电压规律可得，电源电压为

（4）[4]由图内可知，当车速达到60km/h时，Rv的电阻记为Rv′,根据数学相似三角形的知识可得

解得阻值为30Ω，由串联电路的电阻规律可得，此时电路的总电阻

根据欧姆定律可得，电流为

此时电压表的示数为
