一、单选题

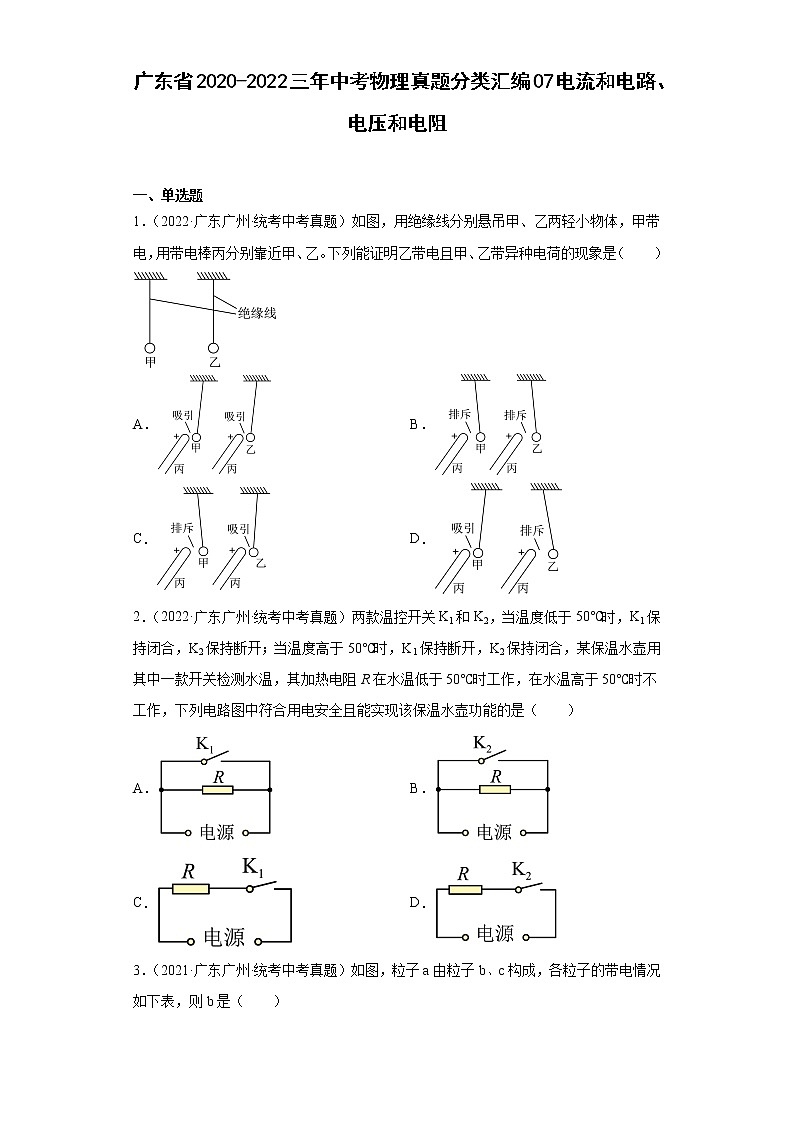

1．（2022·广东广州·统考中考真题）如图，用绝缘线分别悬吊甲、乙两轻小物体，甲带电，用带电棒丙分别靠近甲、乙。下列能证明乙带电且甲、乙带异种电荷的现象是（　　）

A． B．

C． D．

2．（2022·广东广州·统考中考真题）两款温控开关K1和K2，当温度低于50℃时，K1保持闭合，K2保持断开；当温度高于50℃时，K1保持断开，K2保持闭合，某保温水壶用其中一款开关检测水温，其加热电阻R在水温低于50℃时工作，在水温高于50℃时不工作，下列电路图中符合用电安全且能实现该保温水壶功能的是（　　）

A． B．

C． D．

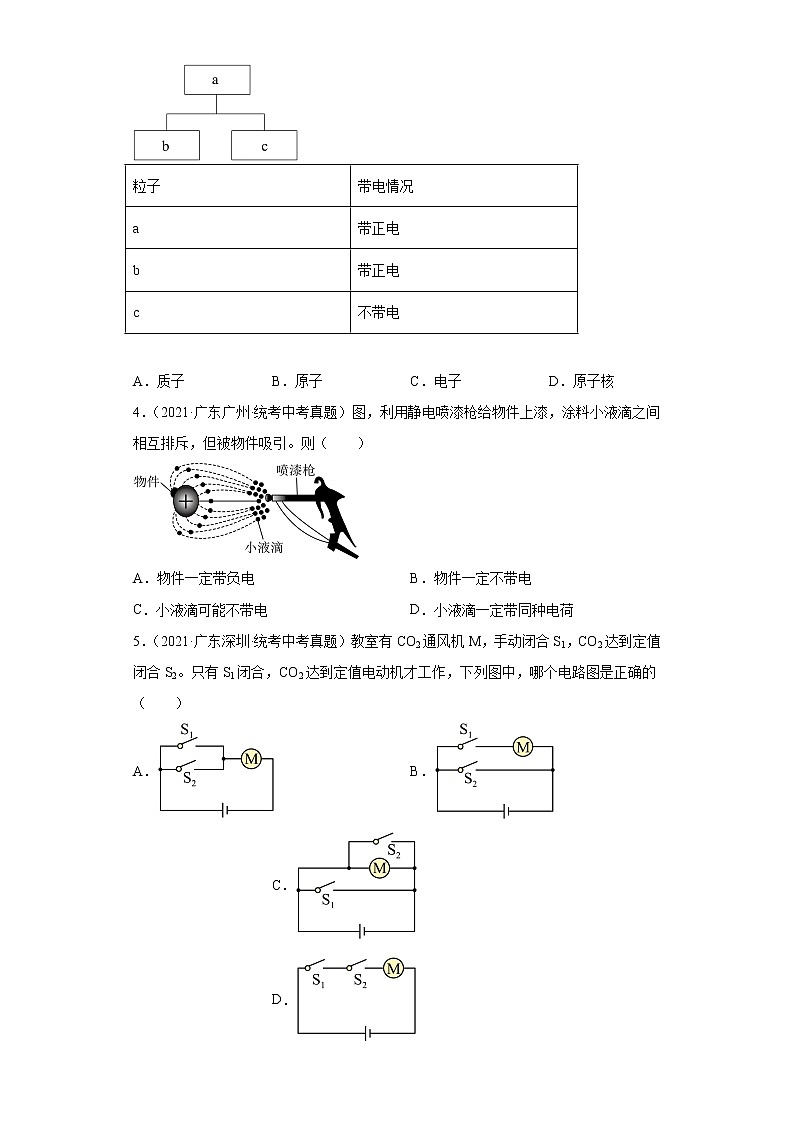

3．（2021·广东广州·统考中考真题）如图，粒子a由粒子b、c构成，各粒子的带电情况如下表，则b是（　　）

A．质子 B．原子 C．电子 D．原子核

4．（2021·广东广州·统考中考真题）图，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。则（　　）

A．物件一定带负电 B．物件一定不带电

C．小液滴可能不带电 D．小液滴一定带同种电荷

5．（2021·广东深圳·统考中考真题）教室有CO2通风机M，手动闭合S1，CO2达到定值闭合S2。只有S1闭合，CO2达到定值电动机才工作，下列图中，哪个电路图是正确的（　　）

A． B． C． D．

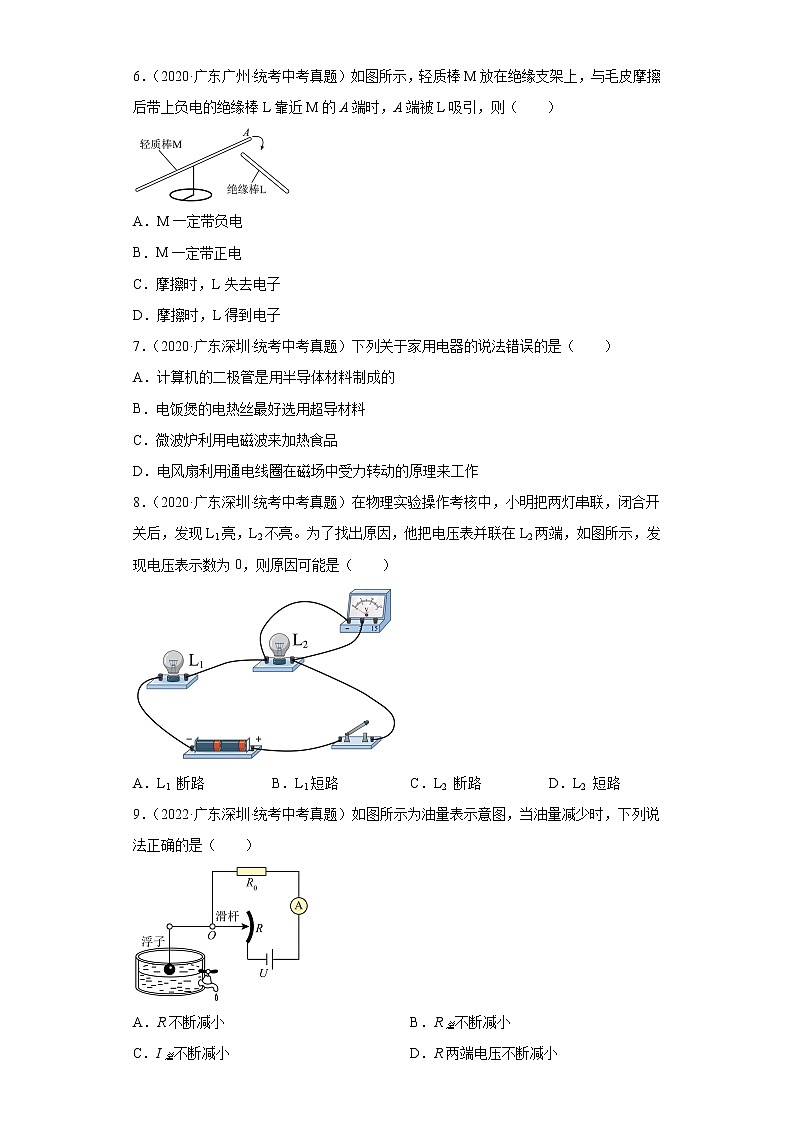

6．（2020·广东广州·统考中考真题）如图所示，轻质棒M放在绝缘支架上，与毛皮摩擦后带上负电的绝缘棒L靠近M的A端时，A端被L吸引，则（　　）

A．M一定带负电

B．M一定带正电

C．摩擦时，L失去电子

D．摩擦时，L得到电子

7．（2020·广东深圳·统考中考真题）下列关于家用电器的说法错误的是（　　）

A．计算机的二极管是用半导体材料制成的

B．电饭煲的电热丝最好选用超导材料

C．微波炉利用电磁波来加热食品

D．电风扇利用通电线圈在磁场中受力转动的原理来工作

8．（2020·广东深圳·统考中考真题）在物理实验操作考核中，小明把两灯串联，闭合开关后，发现L1亮，L2不亮。为了找出原因，他把电压表并联在L2两端，如图所示，发现电压表示数为0，则原因可能是（　　）

A．L1 断路 B．L1短路 C．L2 断路 D．L2 短路

9．（2022·广东深圳·统考中考真题）如图所示为油量表示意图，当油量减少时，下列说法正确的是（　　）

A．R不断减小 B．R总不断减小

C．I总不断减小 D．R两端电压不断减小

二、多选题

10．（2022·广东深圳·统考中考真题）某爱心团队去养老院送电暖气，电暖气有低、中、高三挡，已知R1=55Ω，R2=44Ω，以下说法正确的是（　　）

A．使用“低温档”只需要闭合S2

B．使用“高温档”要闭合S1、S2

C．闭合S1、S2时，通过R1、R2的电流之比为5:4

D．中温档正常工作1分钟，产生的热量为6.6×104J

11．（2021·广东深圳·统考中考真题）以下说法正确的是（　　）

A．一个荔枝重2N B．人心跳70次/分 C．人体正常温度38℃ D．电冰箱电流1A

12．（2022·广东深圳·统考中考真题）下列说法正确的是（　　）

A．未来理想能源必须安全、清洁，不能严重影响环境

B．使用过的核废料不会造成污染可以简单填埋

C．电视、广播、手机都是用电磁波来传递信息的

D．二极管是半导体，具有双向导电性

三、填空题

13．（2022·广东·统考中考真题）与毛皮摩擦过的橡胶棒因得到电子而带___________电。用带电的橡胶棒接触验电器的金属球，金属箔张开，如图所示。这两片金属箔带___________种电荷。

14．（2020·广东·统考中考真题）如图所示，图甲中电压表的分度值为 ______ V，读数为 ______ V；若使用前出现如图乙所示的情况，则原因是 ______ 。

四、作图题

15．（2022·广东深圳·统考中考真题）如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。

16．（2022·广东·统考中考真题）如图所示，画出通电螺线管中的电流方向和它外部磁感线a的方向。

17．（2020·广东深圳·统考中考真题）为了探究“外形相同的电磁铁磁性的强弱跟线圈匝数的关系”，某同学设计了如图所示的电路。要求滑动变阻器的滑片P向A端移动时，电路中的电流增大。请在图中用笔画线代替导线，将电路连接完整。

______

五、实验题

18．（2020·广东深圳·统考中考真题）学习电学知识后，小明做了一系列相关实验来巩固学习成果。

(1)“探究并联电路的电流规律”的实验。

①连接如图甲所示电路时，还剩一根导线没连接，请你用笔画线代替导线，将电路实物图补充完整，要求电流表测L1的电流；

______

②小明分别测量图乙中A、B、C三点的电流，数据如下：

图丙是电流表在C点时的示数，则IC为_____A；

③接下来他选用规格_____（选填“相同”或“不同”）的小灯泡，再次测量各点电流，这样操作的目的是_____。

(2)“测小灯泡额定功率”的实验

小明想测量额定电压为U额的小灯泡的额定功率，却发现电流表损坏了，他又找来一个滑动变阻器R1（最大阻值为R1），设计了如图丁所示的电路，连接电路进行实验。

①小明移动滑片P0到b0端，闭合开关S，接下来操作步骤的合理顺序是_____（用字母表示）。

A．移动滑片P到a端；

B．保持滑片P0位置不动；

C．调节滑片P0使电压表的示数为U额；

D．移动滑片P到b端，记录此时电压表的示数为U；

②小灯泡的额定功率P额＝_____（请用题中符号U额、U、R1表示）。

19．（2020·广东广州·统考中考真题）小明设计的电路图如图甲，小灯泡L1、L2的额定电压分别为2.5V、1.5V。

(1)根据电路图，用笔画线表示导线，把图乙中的实物连接起来______；

(2)电路正确连接后，闭合开关，两灯发光，如图丙电压表V1的示数为______，V2的示数为2.8V，L2是否正常发光______?

(3)小明将L1换成额定电压为2.5V的LED，闭合开关后发现LED亮，而L2不亮；

①小明认为此时L2烧断，他判断是否正确?______依据是______；

②小芳认为L2两端电压不够，将图乙中的电池增至三节，闭合开关，两灯不亮，此时V1、V2的示数均为4.4V，这可能是______烧断（选填“LED”“L2”）。

20．（2021·广东广州·统考中考真题）小明探究小灯泡、LED两端的电压随电流变化的情况，连接了如图的实物图其中电源可以提供不同的电压。

测量的数据如下表：

（1）请根据实物图，在图虚线框中画出电路图______（用V1、V2表示数字电压表V1和V2）

（2）求：电流为0.10A时，小灯泡的阻值______。

（3）求：电流为0.30A时，LED的功率______；LED在此状态下持续工作100s消耗的电能______。

（4）小明利用两节干电池（约3V）和图中的小灯泡检测一批与上述实验规格一样的LED，为保护被测LED，设计了如图所示的电路，根据表中数据，推断检测时，通过LED的电流是否能达到0.3A？______，理由是______。

参考答案：

1．D

【详解】A．若丙带正电，由图可知丙吸引甲，故甲带负电，丙吸引乙，故乙带负电或不带电，故A不符合题意；

B．若丙带正电，由图可知丙排斥甲，故甲带正电，丙排斥乙，故乙带正电，故B不符合题意；

C．若丙带正电，由图可知丙排斥甲，故甲带正电，丙吸引乙，故乙带负电或不带电，故C不符合题意；

D．若丙带正电，由图可知丙吸引甲，甲带电故甲带负电，丙排斥乙，故乙带正电，所以甲、乙带异种电荷，故D符合题意。

故选D。

2．C

【详解】AB．由电路图可知，电路中加热电阻R与开关并联，当开关闭合时会对电源短路，将会烧坏电源，故AB不符合题意；

CD．由电路图可知，加热电阻R与开关串联，加热电阻在水温低于50℃时工作，即水温低于50℃时开关应闭合；加热电阻在水温高于50℃时不工作，即水温高于50℃时开关应断开，由题意可知，符合这一规律的应该是K1，故C符合题意，D不符合题意。

故选C。

3．A

【详解】A．假设b是质子，质子带正电，表中数据显示b带正电，符合要求，粒子a由粒子b、c构成，原子核由质子和中子构成，c是中子，中子不带电，从表中数据可看到c不带电，符合要求，a是原子核，原子核是带正电的，表中数据a带正电，这些都符合题意，所以b是质子，故A符合题意；

B．假设b是原子，原子不带电，而表中数据显示b带正电，这互相矛盾，那么假设不成立，故B不符合题意；

C．假设b是电子，电子带负电，而表中数据显示b带正电，这互相矛盾，那么假设不成立，故C不符合题意；

D．假设b是原子核，原子核带正电，表中数据显示b带正电，符合要求，粒子a由粒子b、c构成，那么c是电子，电子带负电，而表中数据显示c不带电，这互相矛盾，那么假设不成立，故D不符合题意。

故选A。

4．D

【详解】A．由于涂料的电荷种类不知，故无法判断物件带何种电荷，故A不符合题意；

B．因为带电体能够吸引轻小物体，力的作用是相互的，物件可能带电，带与涂料相反的电荷，也可以不带电，故B不符合题意；

C．由于小液体相互排斥，故小液体肯定带电，故C不符合题意；

D．由于小液体相互排斥，故小液体肯定带同种电荷，故D符合题意。

故选D。

5．D

【详解】A．图中两开关并联后与通风机M串联。只要其中一个开关闭合，通风机M就可以工作，故A错误；

B．图中开关S1、通风机M串联后开关S2并联。S1闭合，通风机M就可以工作，S2闭合，通风机M被短路，故B错误；

C．图中开关S1、通风机M、开关S2并联。只要其中一个开关闭合，通风机M被短路，故C错误；

D．图中开关S1、通风机M、开关S2串联。两开关同时闭合，通风机M才可以工作，故D正确。

故选D。

6．D

【详解】CD．由题意可知，毛皮摩擦后绝缘棒L带上负电，说明绝缘棒L束缚核外电子的能力较强，得到电子带负电荷；故C不符合题意，D符合题意；

AB．绝缘棒L靠近M的A端时，A端被L吸引，则M可能带正电；由于带电体具有吸引轻小物体的性质，所以M也可能不带电；故AB不符合题意。

故选D。

7．B

【详解】A．计算机的二极管具有单向导电性，是用半导体材料制成的，A正确，不合题意；

B．超导体的电阻为零，而电热丝是利用电流的热效应来工作的，所以超导体不能用作电热丝，B错误，符合题意；

C．微波炉是利用电磁波来加热食品的，C正确，不合题意；

D．电风扇的主要部件是电动机，电动机是利用通电导线在磁场中受力的作用制作而成的，D正确，不合题意。

故选B。

8．D

【详解】由图可知，该电路为串联电路，电压表测量的是灯泡L2两端的电压；闭合开关后，发现L1亮，说明电路是通路，电路出现了短路现象，电压表示数为0，说明与电压表并联部分电阻为0，所以故障是灯泡L2短路。

故选D。

9．C

【详解】由电路图可知，R0与R串联，电流表测量电路中的电流。当油量减少时，浮子下降，滑杆右端向上滑动，R接入电阻增大，串联电路中，电路的总电阻等于各个电阻之和，所以电路中总电阻R总增大，根据可知，电压不变时，电流I总减小；R接入电阻增大，根据串联正比分压可知，R两端电压不断增大，故C正确，ABD错误。

故选C。

10．BD

【详解】AB．根据可知，当电压一定时，R越大，P越小，为低温挡，R越小，P越大，为高温挡。由电路图可知，S1、S2同时闭合时，R1、R2并联，电阻最小，功率最大，为高温挡；由于R1>R2，所以只闭合S1时，电阻最大，功率最小，为低温挡；只闭合S2时，为中温挡。故A错误，B正确；

C．当S1、S2都闭合时，R1与R2并联，由并联分流可知通过R1、R2的电流之比为

故C错误；

D．中温挡正常工作，R2接入电路，1分钟产生的热量为

故D正确。

故选BD。

11．BD

【详解】A．一个荔枝质量大约20g，它的重力

G=mg=0.02kg×10N/kg=0.2N

故A错误；

B．正常情况下，人的心跳1min在70次左右，故B正确；

C．人正常的体温是37℃左右，故C错误；

D．家用电冰箱的功率在220W左右，工作电流在

I==1A

左右，故D正确。

故选BD。

12．AC

【详解】A．未来理想能源应比常规能源更具有优越性，取得方便、清洁、安全、并且要便宜，使多数人能用得起，不能严重影响环境，故A正确；

B．核电站使用过的核废料中仍然含有放射性物质，仍会有放射性，会污染环境，必须谨慎处理，不能随便排放，故B错误；

C．在现代通信中电磁波有着广泛的应用，电视、广播、手机都是用电磁波来传递信息的，故C正确；

D．二极管是半导体，具有单向导电性，故D错误。

故选AC。

13．     负     同

【详解】[1]摩擦起电的实质是电子的转移，与毛皮摩擦过的橡胶棒得到电子而带负电，毛皮失去电子而带正电。

[2]验电器的两片金属箔带上了同种电荷，同种电荷相互排斥，所以金属箔片会张开。

14．     0.1     2.3     电压表未调零

【详解】[1][2]由甲图知，电压表的量程为0～3V，分度值为0.1V，示数为2.3V。

[3]由乙图知，电压表的指针未指在0刻度线处，原因是电压表未调零。

15．

【详解】实物图中电源、开关和电动机串联，所以电路图与实物图对应，作串联电路图，如下图所示：

16．

【详解】由图可知，电流从正极出发，回到负极，根据安培定则可知，右手握住通电螺线管，四指指向电流方向，大拇指所指方向，即通电螺线管的右端为N极，磁感线由N极出发，回到S极，如图所示：

17．

【详解】探究“外形相同的电磁铁磁性的强弱跟线圈匝数的关系”时，滑动变阻器与两个电磁铁串联接入电路中；滑动变阻器的滑片P向A端移动时，电路中的电流增大，则滑动变阻器连入电路的电阻减小，则滑动变阻器接的是A接线柱，如图所示：

18．          0.48     不同     避免偶然性，寻找普遍规律     ACBD

【详解】(1)①[1]电流表测L1的电流，则电流表与L1串联在支路中；如图所示：

②[2]由图可知，电流表选用的是小量程，分度值为0.02A，示数为0.48A。

③[3]实验中为了获得普遍的规律，避免偶然性的发生，应选用不同规格小灯泡多次实验。

(2)①[4]额定电压为U额的小灯泡的额定功率，应使小灯泡正常发光，所以应先移动R1的滑片到最左端，此时电压表测量的是灯泡两端的电压，然后移动滑动变阻器R0的滑片，使电压表的示数为U额；然后将R1的滑片到最右端，读出电压表的示数U，根据串联电路的电压规律可知，R1两端的电压为

U1＝U﹣U额

则通过滑动变阻器R1的电流即灯泡的额定电流为

I额=

所以实验的合理顺序是ACBD。

②[5]小灯泡的额定功率

P额＝U额I额＝U额=

19．          1.5     否     不正确     L2烧断的情况下，LED灯也不亮     LED

【详解】(1)[1]由图甲电路图可知，两个小灯泡是串联的，电压表V1测量L1的电压，电压表V2测量L1和L2的总电压，由因为小灯泡L1、L2的额定电压分别为2.5V、1.5V，所以电压表V1应选择0~3V的量程，电压表V2应选择0~15V的量程，实物连接图如图所示

。

(2)[2]如图丙电压表V1的示数为1.5V。

[3]由串联电路中电压的关系可知，此时L2两端的电压

L2的额定电压为1.5V，此时实际电压小于额定电压，所以L2没有正常发光。

(3)[4][5] 串联电路各用电器不能独立工作，L2烧断的情况下，LED灯也不亮，所以小明的判断是不正确的。

[6]闭合开关，两灯不亮，此时V1、V2的示数均为4.4V，这可能是LED烧断。

20．          1.5     0.945     94.5     不能     此时的电源电压约为3V，小于电流达到0.3A时的电压。

【详解】（1）[1]小灯泡和LED串联，电流表测电路的电流，电压表V1和V2分别测LED和灯泡的电压，根据实物图画出对应的电路图，如下所示：

（2）[2]由表中数据可知，当电流为0.10A时，小灯泡的电压为0.15V，由欧姆定律,灯泡的阻值

（3）[3]当电流为0.30A时，LED的电压为3.15V，功率

[4]LED在此状态下持续工作100s消耗的电能

（4）[5]若将LED连入电路中，则LED与灯泡串联。根据表中数据，若通过LED的电流能达到0.3A，由串联电路电流的规律，通过灯泡的电流为0.3A，由上表数据知，则灯泡的电压为1.98V，LED的电压为3.15V，由串联电路电压的规律，电源电压为

故通过LED的电流不能达到0.3A，理由是此时的电源电压约为3V，小于电流达到0.3A时的电压。
