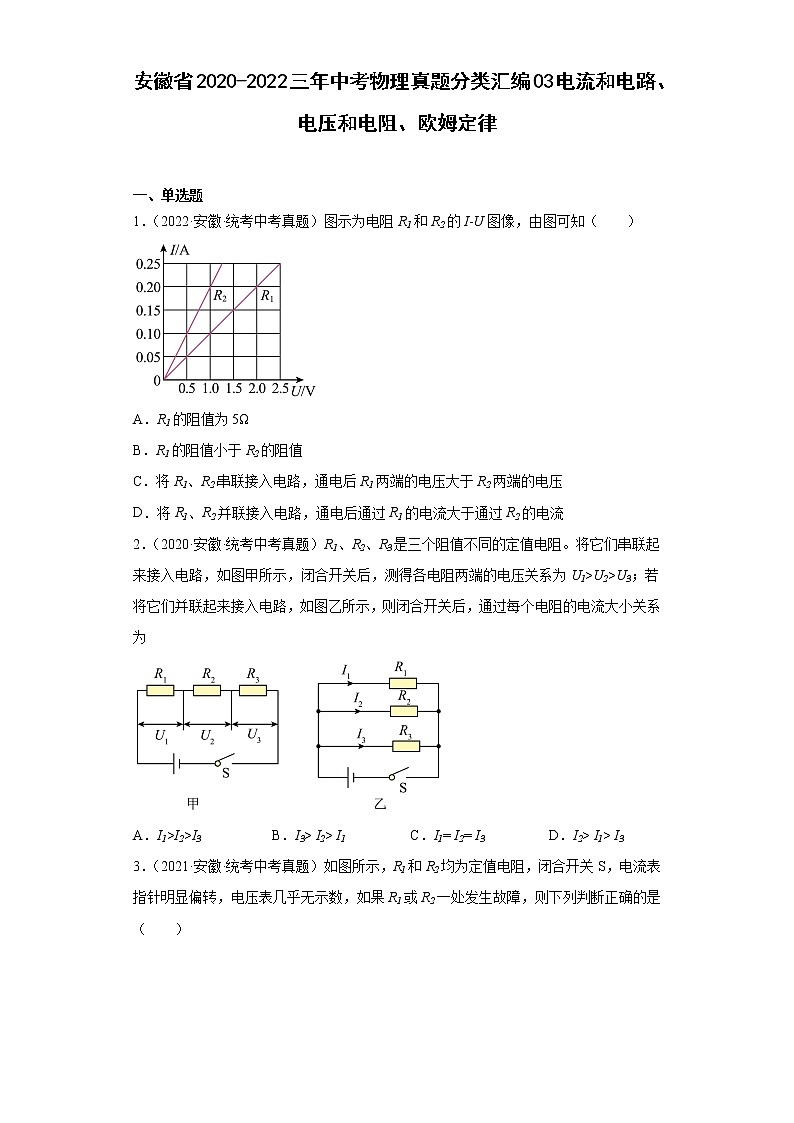

安徽省2020-2022三年中考物理真题分类汇编03电流和电路、电压和电阻、欧姆定律

安徽省2020-2022三年中考物理真题分类汇编03电流和电路、电压和电阻、欧姆定律

一、单选题

1．（2022·安徽·统考中考真题）图示为电阻R1和R2的I-U图像，由图可知（　　）

A．R1的阻值为5Ω

B．R1的阻值小于R2的阻值

C．将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压

D．将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流

2．（2020·安徽·统考中考真题）R1、R2、R3是三个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1>U2>U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为

A．I1>I2>I3 B．I3> I2> I1 C．I1= I2= I3 D．I2> I1> I3

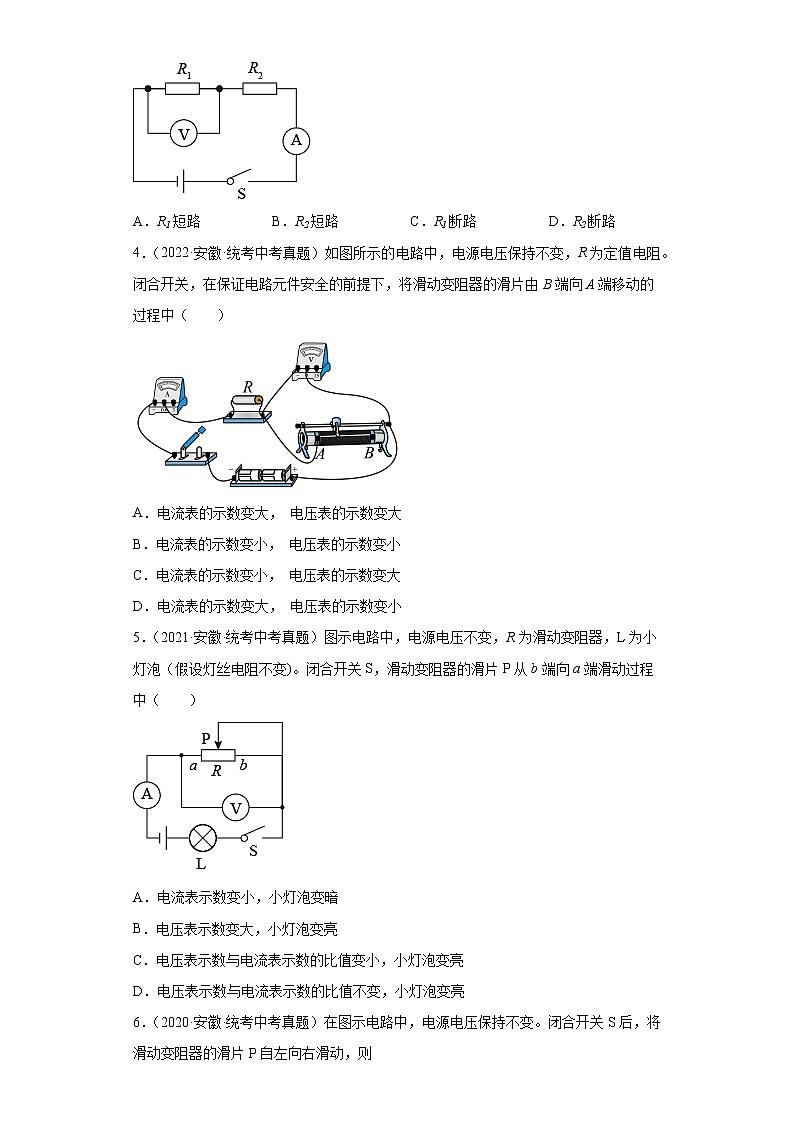

3．（2021·安徽·统考中考真题）如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R1或R2一处发生故障，则下列判断正确的是（　　）

A．R1短路 B．R2短路 C．R1断路 D．R2断路

4．（2022·安徽·统考中考真题）如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B端向A端移动的过程中（　　）

A．电流表的示数变大， 电压表的示数变大

B．电流表的示数变小， 电压表的示数变小

C．电流表的示数变小， 电压表的示数变大

D．电流表的示数变大， 电压表的示数变小

5．（2021·安徽·统考中考真题）图示电路中，电源电压不变，R为滑动变阻器，L为小灯泡（假设灯丝电阻不变)。闭合开关S，滑动变阻器的滑片P从b端向a端滑动过程中（　　）

A．电流表示数变小，小灯泡变暗

B．电压表示数变大，小灯泡变亮

C．电压表示数与电流表示数的比值变小，小灯泡变亮

D．电压表示数与电流表示数的比值不变，小灯泡变亮

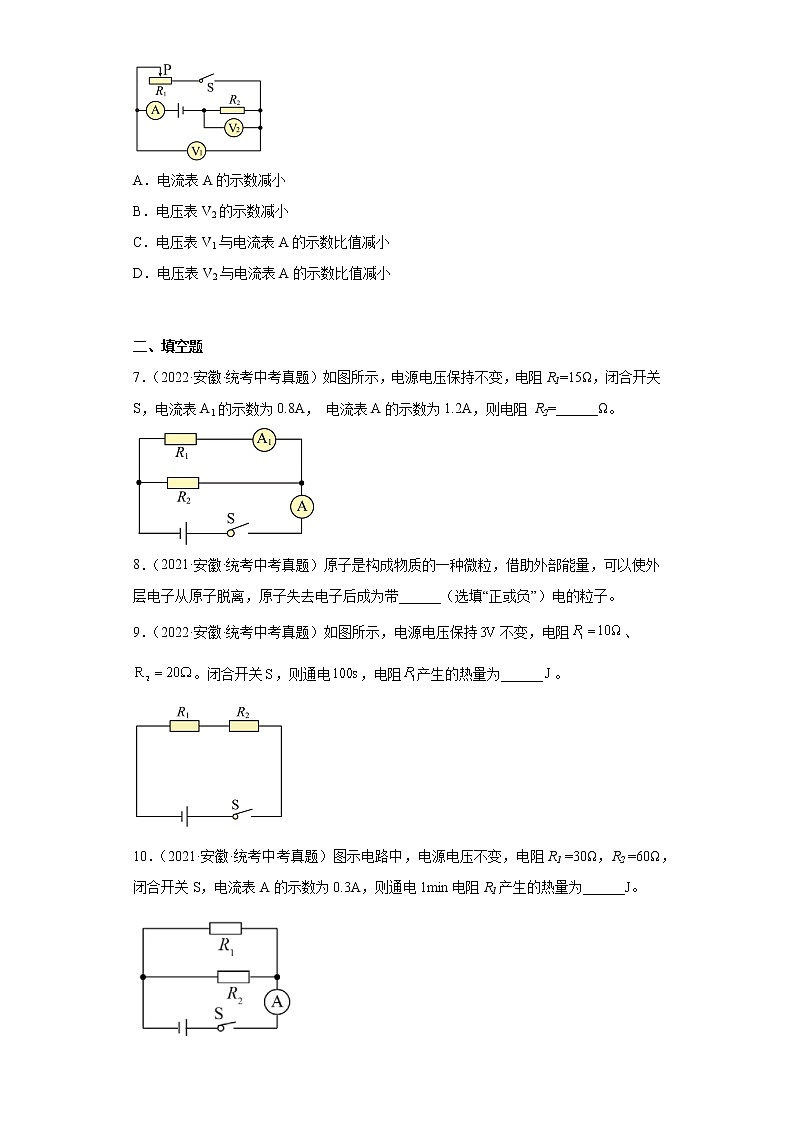

6．（2020·安徽·统考中考真题）在图示电路中，电源电压保持不变。闭合开关S后，将滑动变阻器的滑片P自左向右滑动，则

A．电流表A的示数减小

B．电压表V2的示数减小

C．电压表V1与电流表A的示数比值减小

D．电压表V2与电流表A的示数比值减小

二、填空题

7．（2022·安徽·统考中考真题）如图所示，电源电压保持不变，电阻R1=15Ω，闭合开关S，电流表A1的示数为0.8A， 电流表A的示数为1.2A，则电阻 R2=______Ω。

8．（2021·安徽·统考中考真题）原子是构成物质的一种微粒，借助外部能量，可以使外层电子从原子脱离，原子失去电子后成为带______（选填“正或负”）电的粒子。

9．（2022·安徽·统考中考真题）如图所示，电源电压保持不变，电阻、。闭合开关，则通电，电阻产生的热量为______。

10．（2021·安徽·统考中考真题）图示电路中，电源电压不变，电阻R1 =30Ω，R2 =60Ω，闭合开关S，电流表A的示数为0.3A，则通电1min电阻R1产生的热量为______J。

三、实验题

11．（2022·安徽·统考中考真题）小红测量一小灯泡 （额定电压为2.5V） 正常发光时的电阻， 电源电压保持3V不变， 滑动变阻器的规格是“10Ω 1A”。

（1）图甲为实验电路图， 图中的圆圈分别表示电流表和电压表， 请在圆圈内填入相应的字母；(        )

（2）正确连接电路后， 将滑动变阻器的滑片移至电阻值最大处， 闭合开关。要使小灯泡正常发光，应进行的操作是：___________；

（3）正确完成上述操作后， 电流表的示数如图乙所示， 则小灯泡正常发光时的电阻为___________； （结果保留一位小数）

（4）小灯泡正常发光时， 因灯丝断路突然熄灭， 若其他元件均完好， 则此时电压表的示数___________（选填“小于”“等于”或“大于”）2.5 。

12．（2021·安徽·统考中考真题）用图甲所示的电路探究“电流与电阻的关系”，电源电压为3V，滑动变阻器的规格为“20Ω  1.5A”；

（1）实验时，依次更换不同的电阻，调节______，保证电阻两端电压不变，分别记录每次电阻R和电流示数I，数据如下表：

（2）第4次实验的电流表示数如图乙所示，该数为______A；

（3）为了更精确地描述I与R的关系，在表中增加了的数据，并根据I，的值在图丙的坐标纸中描出相应的点。请你在图丙中补充第4次的实验数据点，并作出I-的图像______；

（4）根据图像可以得到的实验结论是：______。

13．（2020·安徽·统考中考真题）一小灯泡额定电压为2.5V，图a是测量其电阻的实验电路图。

(1)请按照图a，将图b中的实物电路连接完整； ________

(2)闭合开关，调节滑动变阻器，当电压表示数为2.50V时，小灯泡正常发光，电流表示数如图c所示，则此时通过小灯泡的电流为________A；

(3)调节滑动变阻器，让小灯泡两端的电压逐渐减小，会发现灯泡变暗直至完全不发光。可以猜想此过程中灯丝的温度________（选填“升高”、“不变”或“降低”）；

(4)测量数据如下表所示。

分析表中数据，可以发现小灯泡两端的电压越低，其灯丝的电阻越________。

四、计算题

14．（2021·安徽·统考中考真题）如图所示的电路中，电源电压U不变，r、R1和R2均为定值电阻，其中r=1Ω，R1=14Ω，S1为单刀单掷开关，S2为单刀双掷开关。闭合S1，将S2掷于1端，电压表V的示数U1=2.8V；将S2切换到2端，电压表V的示数U2=2.7V。求：

（1）电源电压U的大小；

（2）电阻R2的阻值。

15．（2020·安徽·统考中考真题）有一个量程为0~ 1mA的小量程电流表G，内阻Rg=30Ω，选择一定值电阻 R0与它并联起来，如图所示。将A、B两端接入电路（图中I表示电流表G与电阻R0并联后的总电流）。

(1)调节电路，使电流表的指针指在最大刻度处（即1mA） ，这时电流I为0.6A，求电阻R0的值（计算结果保留两位小数） ；

(2)继续调节电路，使电流表的指针指在刻度盘中央（即0.5mA），此时电流I变为多少？

参考答案：

1．C

【详解】AB．由图知电阻R1和R2的I-U图像，都是过原点的斜线，说明电阻R1和R2两端的电压与通过它们的电流成正比，两电阻的阻值是固定不变的。当电压为1V时，通过电阻R1和R2的电流分别为0.10A、0.20A，由欧姆定律可知，电阻R1和R2的阻值分别为

由计算可知，R1的阻值大于R2的阻值。故AB不符合题意；

C．将R1、R2串联接入电路，由串联电路电流处处都相等可知，通过电阻R1和R2的电流相同，因R1的阻值大于R2的阻值，由U=IR可知，通电后R1两端的电压大于R2两端的电压。故C符合题意；

D．将R1、R2并联接入电路，根据并联电路的电压特点可知，电阻R1和R2两端的电压相等，因R1的阻值大于R2的阻值，由可知，通电后通过R1的电流小于通过R2的电流。故D不符合题意。

故选C。

2．B

【详解】如图甲把R1、R2、R3串联起来接入电路，且U1>U2>U3，根据串联电路中电流处处相等，由得

R1>R2>R3

将它们并联起来接入电路，如图乙，根据并联电路各支路电压相等，可得

I1R1= I2R2= I3R3

故

I3> I2> I1

故选B。

3．A

【详解】由图可知，R1和R2串联，电压表测量R1两端的电压，电流表测量电路中的电流。

A．如果R1短路，电压表被短路，电压表无示数，电路是通路，电流表有示数，故A正确；

B．如果R2短路，只有R1的简单电路，电压表和电流表都有示数，故B错误；

C．如果R1断路，电压表串联在电路中，电压表有示数，电路中电流很小，电流表没有示数，故C错误；

D．如果R2断路，整个电路断路，电流表和电压表都没有示数，故D错误。

故选A。

4．D

【详解】由图可知，开关闭合，定值电阻R和滑动变阻器串联，电压表测量滑动变阻器两端的电压。将滑动变阻器的滑片由B端向A端移动的过程中，滑动变阻器连入电路的阻值变小，根据串联电路电阻特点可知，电路的总电阻变小，电源电压不变，由欧姆定律可知，通过电路的电流变大，即电流表示数变大；根据串联分压原理可知，滑动变阻器所分电压变小，电压表示数会变小，故D符合题意，ABC不符合题意。

故选D。

5．C

【详解】由图知道，滑动变阻器与灯泡串联，电压表测量滑动变阻器两端的电压，电流表测电路中的电流，所以电压表示数与电流表示数的比值即滑动变阻器接入电路的电阻，由图知道，滑动变阻器的滑片P从b端向a端滑动过程中，接入电路中的电阻变小，即电压表示数与电流表示数的比值变小；

当滑动变阻器接入电路中的电阻变小时，电路中的总电阻变小，由知道，电路中的电流变大，即电流表的示数变大，由于灯丝电阻不变，由U=IR知道，灯泡两端的电压变大，由知道，灯泡的实际功率变大，灯泡变亮；

由串联分压知道，此过程中滑动变阻器两端电压变小，故电压表示数变小；

综上所述，只有C正确。

故选C。

6．C

【详解】A．如图所示，闭合开关S后，电路中两个电阻R1、R2是串联，当滑动变阻器的滑片P自左向右滑动时，电阻R1变小，由欧姆定律可知，电路中电流变大，故错误；

B．电压表V2测量的是R2两端电压，由 可得

电流变大，电阻R2不变，因此电压表V2的示数变大，故错误；

C．电压表V1测量的是R1两端电压，滑动变阻器的滑片P自左向右滑动时，电阻R1变小，而电压表V1与电流表A的示数比值就是R1的电阻，故正确；

D．电阻R2不变，因此电压表V2与电流表A的示数比值不变，故错误。

故选C。

7．30

【详解】由图可知，闭合开关S，R1和R2并联，电流表A测量干路电流，电流表A1测量R1的电流。根据欧姆定律可得R1两端的电压为

U1=I1R1=0.8A×15Ω=12V

根据并联电路电压关系，R2两端电压

U2=U1=12V

根据并联电路电流特点，通过R2的电流

I2=I-I1=1.2A-0.8A=0.4A

则

8．正

【详解】原子借助外部能量，可以使外层电子从原子脱离，原子失去电子后，因缺少电子带正电。

9．10

【详解】因为串联电路中总电阻等于各分电阻之和，所以电路中总电阻为

根据欧姆定律可得，电路中电流为

根据焦耳定律可得，通电，电阻产生的热量为

10．72

【详解】由图可知，两个电阻并联，电流表测量干路中的电流，电路的总电阻

电源电压

U=IR=0.3A×20Ω=6V

通电1min电阻R1产生的热量

11．          向右移动滑片直至灯泡两端的电压为2.5V     7.8     大于

【详解】（1）[1]由于电压表与被测电路并联，电流表应与被测电路串联，故电表连接如下

（2）[2]由图知道，闭合开关，将滑动变阻器的滑片移至电阻值最大处，此时滑动变阻器接入电路的电阻最大，灯泡两端的电压应小于额定电压，由串联分压原理知道，为了使小灯泡正常发光，应向右移动滑片直至灯泡两端的电压为2.5V。

（3）[3]电流表选用0～0.6A量程，分度值是0.02A，示数为0.32A，小灯泡正常发光时的电阻为

（4）[4]由图知道，若小灯泡正常发光时，灯丝断路突然熄灭，而其他元件均完好，此时电压表将会与电流表、滑动变阻器串联，由串联分压原理知道，此时电压表的示数应是电源电压值，即示数大于2.5V。

12．     滑动变阻器的滑片     0.24          见解析

【详解】（1）[1]实验时，更换不同的电阻，调节滑动变阻器的滑片，保持电阻两端的电压不变，记录电阻值和电流值。

（2）[2]由图乙可知，电流表的量程是0~0.6A，分度值是0.02A，电流表的示数是0.24A。

（3）[3]由表中数据，利用描点法画出I-的图像，如图所示：

（4）[4]由图像可知，电流与电阻的倒数成正比，可以得到电压一定时，通过导体的电流与导体的电阻成反比。

13．          0.28     降低     小

【详解】(1)[1]灯泡电阻约10Ω，灯泡正常发光时的电流是

电流表选量程，把开关、滑动变阻器、电流表串联接入电路，所求画图如下

(2)[2]如图C，电流表分度值是0.02A，电流表读数0.28A。

(3)[3]小灯泡两端实际电压减小，实际功率降低，亮度变暗，温度降低。

(4)[4]由表格数据可知，小灯泡两端实际电压减小，实际功率降低，亮度变暗，温度降低。灯丝电阻受温度影响，温度降低，电阻减小。

14．（1）3.0V；（2）9Ω

【详解】解：（1）闭合S1，将S2掷于1端，电阻R1和r串联，电压表测量R1两端的电压，通过电路的电流

r两端的电压

Ur=Ir=0.2A×1Ω=0.2V

电源电压

U=U1+Ur=2.8V+0.2V=3.0V

（2）将S2切换到2端，电阻R2和r串联，电压表测量R2两端的电压，r两端的电压

电路中的电流

电阻R2的阻值

答：（1）电源电压U的大小是3.0V；

（2）电阻R2的阻值是9Ω。

15．(1)0.05Ω  (2)0.3A

【详解】(1)电流表两端电压

电流表G与电阻R0并联，故R0两端电压

U0=Ug=0.03V

通过R0的电流

R0的阻值为

(2)电流表的示数为0.5mA时，Rg两端电压

R0两端电压

通过R0的电流

干路中总电流为

答：(1)电阻R0的值为 0.05Ω；

(2)继续调节电路，使电流表的指针指在刻度盘中央（即0.5mA），此时电流I变为0.3A。
