一、单选题

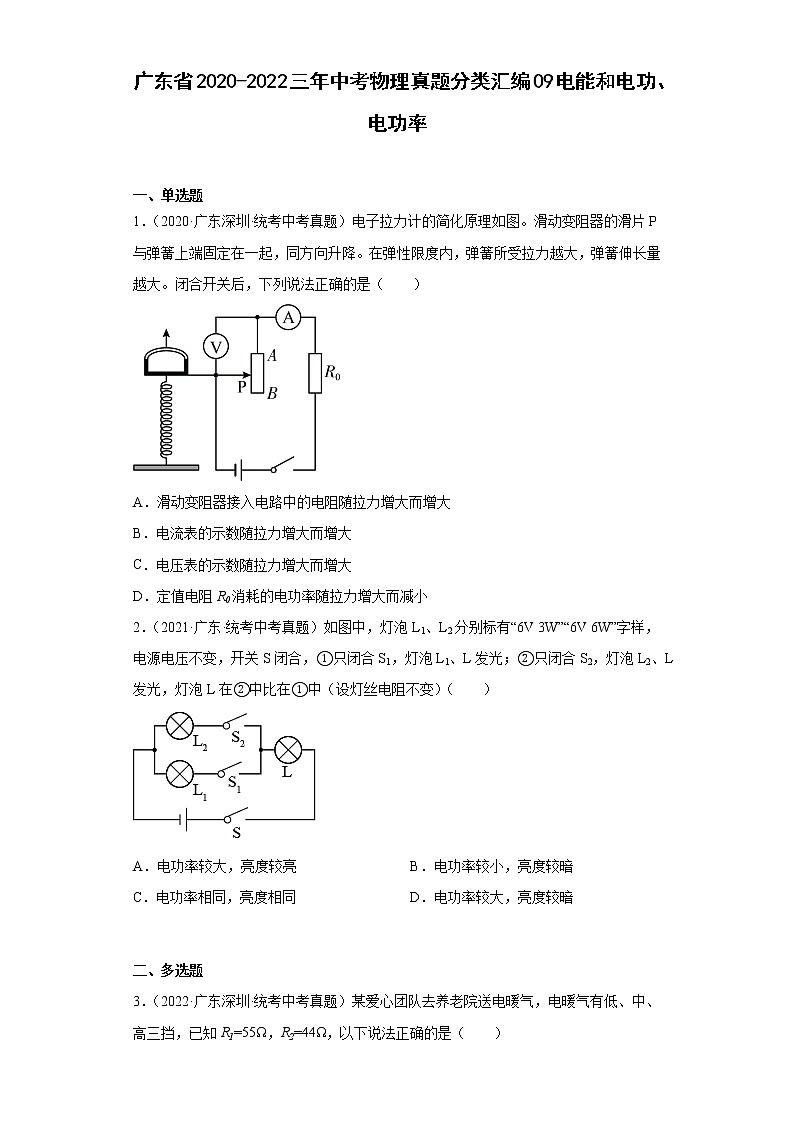

1．（2020·广东深圳·统考中考真题）电子拉力计的简化原理如图。滑动变阻器的滑片P与弹簧上端固定在一起，同方向升降。在弹性限度内，弹簧所受拉力越大，弹簧伸长量越大。闭合开关后，下列说法正确的是（　　）

A．滑动变阻器接入电路中的电阻随拉力增大而增大
B．电流表的示数随拉力增大而增大
C．电压表的示数随拉力增大而增大
D．定值电阻R0消耗的电功率随拉力增大而减小
2．（2021·广东·统考中考真题）如图中，灯泡L1、L2分别标有“6V 3W”“6V 6W”字样，电源电压不变，开关S闭合，①只闭合S1，灯泡L1、L发光；②只闭合S2，灯泡L2、L发光，灯泡L在②中比在①中（设灯丝电阻不变）（　　）

A．电功率较大，亮度较亮 B．电功率较小，亮度较暗
C．电功率相同，亮度相同 D．电功率较大，亮度较暗

二、多选题

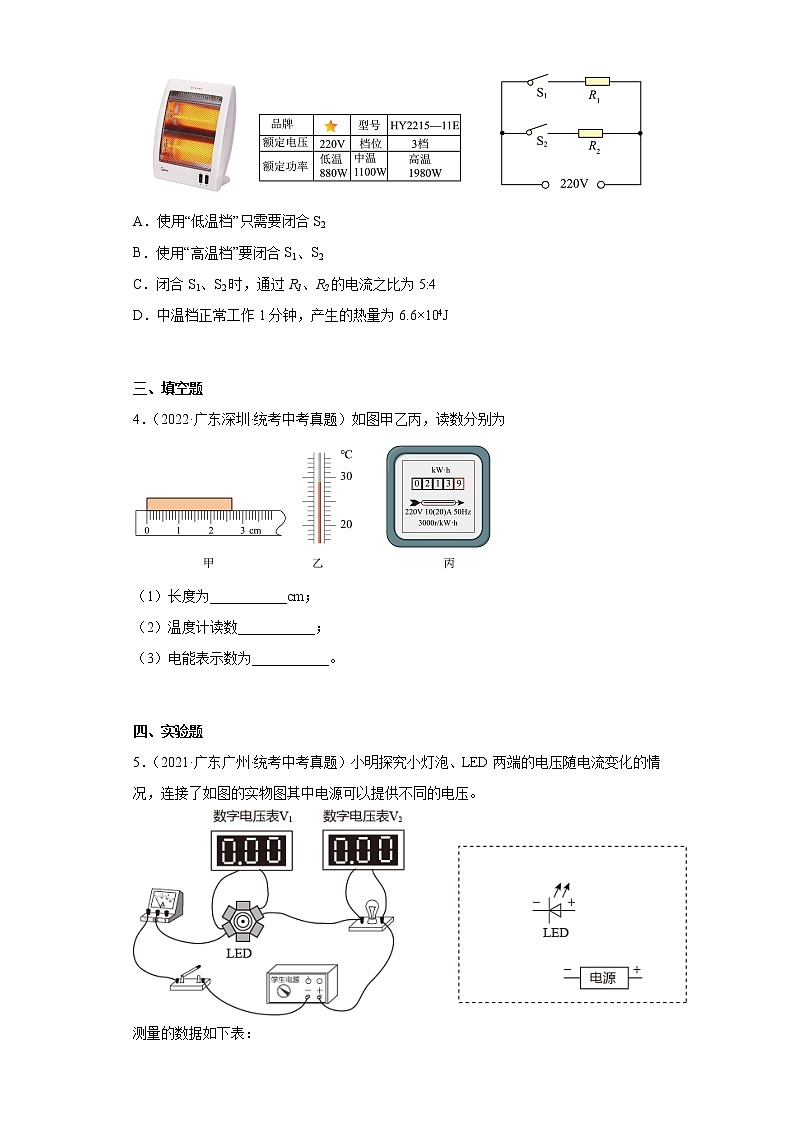

3．（2022·广东深圳·统考中考真题）某爱心团队去养老院送电暖气，电暖气有低、中、高三挡，已知R1=55Ω，R2=44Ω，以下说法正确的是（　　）

A．使用“低温档”只需要闭合S2
B．使用“高温档”要闭合S1、S2
C．闭合S1、S2时，通过R1、R2的电流之比为5:4
D．中温档正常工作1分钟，产生的热量为6.6×104J

三、填空题
4．（2022·广东深圳·统考中考真题）如图甲乙丙，读数分别为

（1）长度为___________cm；
（2）温度计读数___________；
（3）电能表示数为___________。

四、实验题
5．（2021·广东广州·统考中考真题）小明探究小灯泡、LED两端的电压随电流变化的情况，连接了如图的实物图其中电源可以提供不同的电压。

测量的数据如下表：
数据序号
1
2
3
4
5
电流表示数I/A
0.10
0.15
0.20
0.25
0.30
数字电压表V1示数U1/V
2.88
2.97
3.04
3.10
3.15
数字电压表V2示数U2/V
0.15
0.26
0.72
1.30
1.98

（1）请根据实物图，在图虚线框中画出电路图______（用V1、V2表示数字电压表V1和V2）
（2）求：电流为0.10A时，小灯泡的阻值______。
（3）求：电流为0.30A时，LED的功率______；LED在此状态下持续工作100s消耗的电能______。
（4）小明利用两节干电池（约3V）和图中的小灯泡检测一批与上述实验规格一样的LED，为保护被测LED，设计了如图所示的电路，根据表中数据，推断检测时，通过LED的电流是否能达到0.3A？______，理由是______。

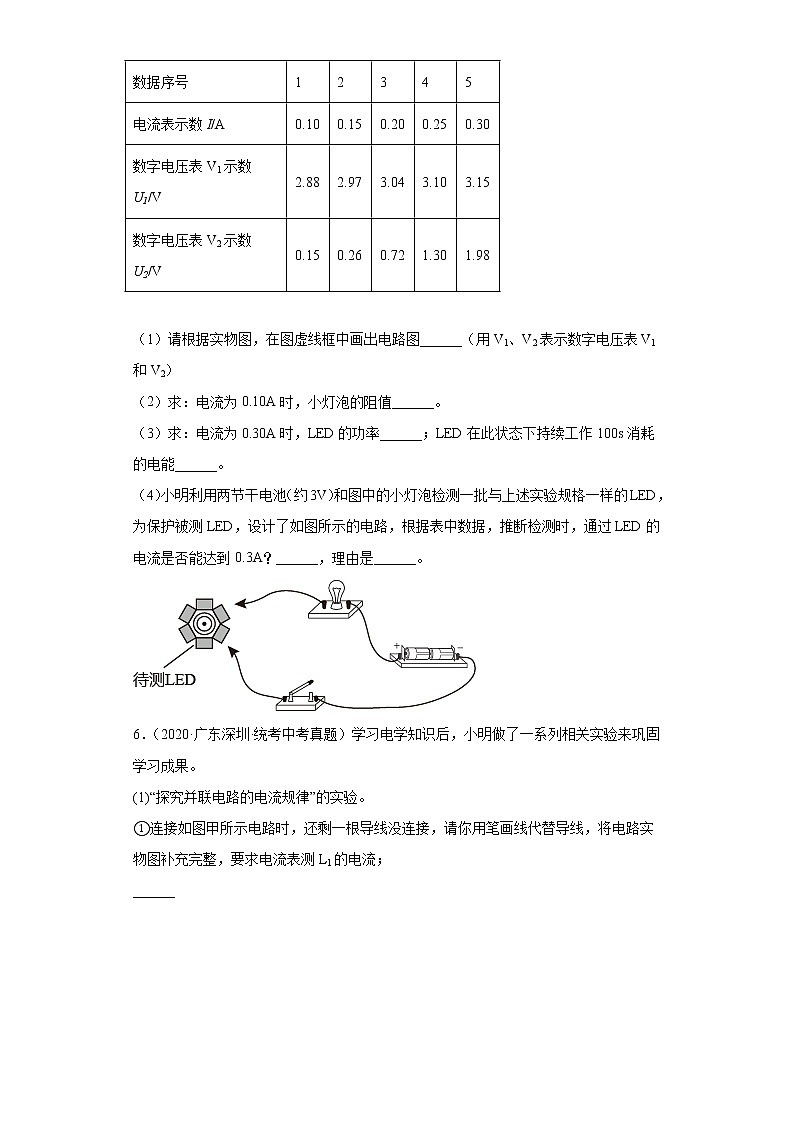

6．（2020·广东深圳·统考中考真题）学习电学知识后，小明做了一系列相关实验来巩固学习成果。
(1)“探究并联电路的电流规律”的实验。
①连接如图甲所示电路时，还剩一根导线没连接，请你用笔画线代替导线，将电路实物图补充完整，要求电流表测L1的电流；
______

②小明分别测量图乙中A、B、C三点的电流，数据如下：

A点电流IA/A
B点电流IB/A
C点电流IC/A
灯泡L1、L2并联
0.2
0.3


图丙是电流表在C点时的示数，则IC为_____A；
③接下来他选用规格_____（选填“相同”或“不同”）的小灯泡，再次测量各点电流，这样操作的目的是_____。
(2)“测小灯泡额定功率”的实验
小明想测量额定电压为U额的小灯泡的额定功率，却发现电流表损坏了，他又找来一个滑动变阻器R1（最大阻值为R1），设计了如图丁所示的电路，连接电路进行实验。
①小明移动滑片P0到b0端，闭合开关S，接下来操作步骤的合理顺序是_____（用字母表示）。
A．移动滑片P到a端；
B．保持滑片P0位置不动；
C．调节滑片P0使电压表的示数为U额；
D．移动滑片P到b端，记录此时电压表的示数为U；
②小灯泡的额定功率P额＝_____（请用题中符号U额、U、R1表示）。
7．（2020·广东·统考中考真题）小明家的台灯是通过电位器来调节亮度的。他猜想：台灯变亮时电位器消耗电能的功率会变小，为此他设计了如图甲所示的电路进行探究，已知电源电压为4V并保持不变，电压表（0~3V）2个，电流表（0~0.6A）， 滑动变阻器规格为“20Ω  1A”，小灯泡L标有“2.5V  1.25W”字样（忽略温度对灯丝电阻的影响）。

(1)电路中a是______表，b是______表；
(2)实验中，小灯泡正常发光时电流表的示数为______A；
(3)根据实验数据，绘制出滑动变阻器的由功率PR与小灯泡的电功率PL的关系图像如图乙所示，由图可知：小灯泡的电功率（亮度）变大时，滑动变阻器的电功率______；
(4)假设实验所用的小灯泡能承受的最大电压可以高出其额定电压的，在确保电路中各元件安全的情况下，移动滑动变阻器的滑片，小灯泡的电功率变化范围是从______W至______W。
8．（2022·广东深圳·统考中考真题）小明需要测量小灯泡的额定功率，灯泡铭牌是“3.8V，1.15W”。
电压表示数
电流表示数
3.0V
0.32A
3.8V
0.4A
4.5V



（1）小明连接电路后，发现灯泡不亮，下列哪种方法可以一次性解析多项问题( )
A．检查电源                        B．检查导线连接
C．检查电流表和电压表的示数        D．调节滑动变阻器观察灯泡亮度
（2）实验过程中，小明发现小灯泡较暗，如果要让小灯泡正常发光，他应将滑动变阻器向___________（左或右）滑动；
（3）如图乙所示，当电压表示数为4.5V时，电流表示数为___________A；
（4）从上表可以求出，当灯泡正常发光时电阻为___________Ω；
（5）通过计算，判断出这只小灯泡铭牌上的参数___________（合格，不合格）；在这个实验中，可能会观察到小灯泡出现的现象是___________（一点即可）

五、计算题
9．（2020·广东广州·统考中考真题）如图所示，小灯泡L的额定电压为3.8V，定值电阻R阻值为20Ω，闭合开关，流过R的电流为0.1A，流过L的电流为0.2A。求
(1)此时L的电阻；
(2)L的实际功率；
(3)通电20s，L、R共消耗的电能。

10．（2020·广东·统考中考真题）某款电热饮水机具有加热和保温两挡，额定电压为220V。如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：
(1)饮水机处于加热挡阶段消耗的电能：
(2)饮水机处于保温挡时，通过R1的电流；
(3) R2的阻值。

11．（2021·广东深圳·统考中考真题）某科技兴趣小组用一个88Ω的电阻R1、开关、导线等器材制作了一个电烤箱，先将电烤箱接入电压为220V的家庭电路，简化电路如甲所示，闭合开关，求：
（1）通过R1的电流；( )
（2）R1消耗的电功率； ( )
（3）小组发现烤熟蛋糕耗费时间过长，为解决这个问题，小组找来一个相同规格的电阻R2进行改装。
①你认为应按照图______ （选填“乙"或“丙”）进行改装；
②闭合开关S后，通电10min，求改装后电烤箱产生的热量。( )

12．（2021·广东·统考中考真题）如图甲电路，电源电压不变，闭合开关S，将滑动变阻器R的滑片P由a移动到b时，R0的电功率和电流的P-I关系图像如图乙所示，求：
（1）电源电压；
（2）滑动变阻器的最大阻值。

13．（2022·广东深圳·统考中考真题）小明设计了如图甲的模拟智能测温报警电路：电源电压调为12V，报警器（电阻不计）通过的电流超过10mA时就会报警，热敏电阻RT其阻值随温度T的变化关系如图乙所示。要求：当所测温度达到或超过37.3℃时，系统报警。
（1）计算R0；
（2）38℃时电流约为多少？
（3）36℃到40℃的过程中，电路最大总功率。

14．（2022·广东·统考中考真题）某电热取暖器的简化电路如图所示，R1、R2为发热电阻。取暖器工作时，通过开关S1和S2实现低温、高温的挡位控制。已知高温挡功率为1320W，R1=55Ω。求：
（1）取暖器工作时通过R1的电流；
（2）取暖器处于低温挡时，工作1min产生的热量；
（3）R2的阻值。


六、综合题
15．（2022·广东·统考中考真题）阅读下列短文，回答问题。
直流充电桩
直流充电桩是一种为电动汽车补给能量的装置，如图甲所示，它能够将电网中的交流电转化为直流电，再将电能充入汽车动力电池（以下简称电池）。通常，直流充电桩比交流充电桩的充电电压更高、电流更大，因而可实现快速充电。

设电池当前储能占充满状态储能的百分比为D。充电时，充电桩的充电功率P会随着电池的D的变化而变化，同时用户还可以通过充电桩显示屏了解充电过程中的其他相关信息。现实际测试一个直流充电桩对某辆电动汽车的充电性能。假定测试中充电桩输出的电能全部转化为电池的储能。充电前，D为30%，充电桩显示屏中充电时长、充电度数、充电费用示数均为0。开始充电后，P与D的关系如图乙所示（为方便计算，图像已作近似处理），充满后，立即停止充电。当D达到70%时充电桩显示屏的部分即时信息如下表。
充电电压（V）
充电电流（A）
充电时长（min）
充电度数（kW⋅h）
充电费用（元）
400

45
24.0
28.80

（1）通常，直流充电桩比交流充电桩的充电电压更高、电流更大，故充电功率更___________；
（2）在D从30%增至70%的过程中，充电功率大致的变化规律是___________。当D为70%时，充电电流为___________A；
（3）若充电过程中充电电费单价不变，则测试全过程的充电费用为___________元；
（4）设D从70%增至80%所需时间为t1，从80%增至90%所需时间为t2，且t1：t2=2：3，则测试全过程的充电总时长为___________min。
16．（2021·广东·统考中考真题）（1）如图甲中木块的长度为______cm；在调节天平平衡时，将游码归零后，指针如图乙所示，此时应向______调节平衡螺母，使横梁平衡；天平平衡时，放在天平右盘中的砝码和游码的位置如图内所示，所测物体的质量为_____g；

（2）蹄形磁体附近的导体与灵敏电流计组成闭合电路，如图所示，现将该导体竖直向上快速移动（沿图示箭头方向），电路中______（选填“有”或“无”）感应电流产生；

（3）小明家的电能表月初示数如图所示，月底示数为941.4kW·h，若用电价格为0.7元/度，则小明家该月电费为______元；

（4）在“探究水沸腾时温度变化的特点”实验中，如图所示，其中图______是水沸腾前的情况，沸腾前气泡大小变化的原因是：气泡上升过程中______（多选，选填字母）

A．气泡遇冷收缩                    B．气泡遇热膨胀
C．气泡所受水的压强变小            D．气泡内水蒸气遇冷液化
17．（2022·广东深圳·统考中考真题）（1）小明检测到家庭最大电流为5A，要买一个电热水壶，一个为“220V，1000W”，一个为“220V，1500W”，小明选了1000W的，请根据计算说出为什么不选1500W的？___________
（2）电热水壶的电线很短，因此电阻___________产生热量___________，更加安全；
（3）小明把一个电热水壶插进插座，打开开关，突然家里的用电器都不工作了，请写出可能的两个原因：①___________；②___________；
（4）比较电热水壶和电炉的加热效率，请从下图中选择一组___________。

A． 　　B． 　　C．
（5）实验：将1L水加热至沸腾，探究电热水壶的效率。求：设计实验方案并写出效率表达式。
物理量
方法（应说明测量道具、物理量）
结论（用题目所给物理量表示）
水的密度ρ
水的比热容c
热水壶额定功率P
___________
η=___________


18．（2022·广东广州·统考中考真题）汽车启动时，蓄电池向启动电动机M供电、设M两端电压为U，通过M的电流为I，测得U-t和I-t图象如图1。
（1）求t1时M的电功率；
（2）M仅通过导线a、b接入电路，如图2所示，a的电阻为0.001Ω，若通过M的电流为200A。持续0.5s，求此过程
①a两端电压；
②a产生的热量；
（3）一般采用电磁继电器控制M的通断电，利用实验器材模拟汽车启动，简易电路如图3。A与B接触时M通电，请用笔画线完成电路的连接。


参考答案：
1．B
【详解】由电路图可知，定值电阻R0与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
A．当拉力增大时，滑片上移，AP部分电阻丝的长度减小，则接入电路中的电阻减小，故A错误；
B．当拉力增大时，变阻器接入电路中的电阻减小，电路的总电阻减小，由I=可知，电路中的电流增大，即电流表的示数增大，故B正确；
C．当拉力增大时，变阻器接入电路中的电阻减小，由串联电路的分压特点可知，变阻器两端的电压减小，即电压表的示数减小，故C错误；
D．当拉力增大时，变阻器接入电路中的电阻减小，电路中的电流增大，由P＝I2R可知，定值电阻R0消耗的电功率增大，故D错误。
故选B。
2．A
【详解】灯泡L1、L2分别标有“6V  3W”“6V  6W”字样，它们的电阻分别为


R1阻值大于R2阻值，只闭合S1，灯泡L1、L串联，只闭合S2，灯泡L2、L串联，两种接法对比，L2、L串联时，总电阻小，电流大，L功率较大，更亮，故A符合题意。
故选A。
3．BD
【详解】AB．根据可知，当电压一定时，R越大，P越小，为低温挡，R越小，P越大，为高温挡。由电路图可知，S1、S2同时闭合时，R1、R2并联，电阻最小，功率最大，为高温挡；由于R1>R2，所以只闭合S1时，电阻最大，功率最小，为低温挡；只闭合S2时，为中温挡。故A错误，B正确；
C．当S1、S2都闭合时，R1与R2并联，由并联分流可知通过R1、R2的电流之比为

故C错误；
D．中温挡正常工作，R2接入电路，1分钟产生的热量为

故D正确。
故选BD。
4．     2.65     29℃
【详解】（1）[1]如图，刻度尺的分度值为0.1cm，读数时要估读到分度值的下一位，读数为2.65cm。
（2）[2]如图，温度计的分度值为1℃，液柱的上表面在0℃以上，读数为29℃。
（3）[3]如图，电能表的示数由几位整数和一位小数组成，最后一位是小数，示数为。
5．          1.5     0.945     94.5     不能     此时的电源电压约为3V，小于电流达到0.3A时的电压。
【详解】（1）[1]小灯泡和LED串联，电流表测电路的电流，电压表V1和V2分别测LED和灯泡的电压，根据实物图画出对应的电路图，如下所示：
（2）[2]由表中数据可知，当电流为0.10A时，小灯泡的电压为0.15V，由欧姆定律,灯泡的阻值

（3）[3]当电流为0.30A时，LED的电压为3.15V，功率

[4]LED在此状态下持续工作100s消耗的电能

（4）[5]若将LED连入电路中，则LED与灯泡串联。根据表中数据，若通过LED的电流能达到0.3A，由串联电路电流的规律，通过灯泡的电流为0.3A，由上表数据知，则灯泡的电压为1.98V，LED的电压为3.15V，由串联电路电压的规律，电源电压为

故通过LED的电流不能达到0.3A，理由是此时的电源电压约为3V，小于电流达到0.3A时的电压。
6．          0.48     不同     避免偶然性，寻找普遍规律     ACBD
【详解】(1)①[1]电流表测L1的电流，则电流表与L1串联在支路中；如图所示：

②[2]由图可知，电流表选用的是小量程，分度值为0.02A，示数为0.48A。
③[3]实验中为了获得普遍的规律，避免偶然性的发生，应选用不同规格小灯泡多次实验。
(2)①[4]额定电压为U额的小灯泡的额定功率，应使小灯泡正常发光，所以应先移动R1的滑片到最左端，此时电压表测量的是灯泡两端的电压，然后移动滑动变阻器R0的滑片，使电压表的示数为U额；然后将R1的滑片到最右端，读出电压表的示数U，根据串联电路的电压规律可知，R1两端的电压为
U1＝U﹣U额
则通过滑动变阻器R1的电流即灯泡的额定电流为
I额=
所以实验的合理顺序是ACBD。
②[5]小灯泡的额定功率
P额＝U额I额＝U额=
7．     电流     电压     0.5     先变大后变小     0.2     1.8
【详解】(1)[1]电路中表a与滑动变阻器串联，则a是电流表。
[2]表b与滑动变阻器并联，则b是电压表。
(2)[3]根据可知，小灯泡正常发光时电流

此时电流表的示数为0.5A。
(3)[4]由图可知：小灯泡的电功率（亮度）变大时，滑动变阻器的电功率先变大后变小。
(4)[5][6]根据欧姆定律可知，灯丝的电阻

当电压表b的示数为3V时，电路中的电流最小，此时灯泡两端的电压为

则小灯泡的最小功率

小灯泡能承受的最大电压可以高出其额定电压的，则小灯泡能承受的最大电流为

即超过了电流表的量程，则电路中的最大电流为0.6A，所以小灯泡的最大功率

小灯泡的电功率变化范围是从0.2W至1.8W。
8．     C     左     0.44     9.5     不合格     小灯泡发光较亮，灯丝烧断
【详解】（1）[1] A．检查电源，若电源正常而小灯泡仍然不亮，则不能确定电路中出现的别的问题，故A不符合题意；
B．检查导线连接，若导线没问题而小灯泡仍然不亮，则不能确定别的问题，故B不符合题意；
C．检查电流表和电压表的示数，若电流表和电压表都无示数，则可能是电路中除小灯泡外的某处发生断路；若电流表无示数而电压表有示数，则可能是小灯泡灯丝断了；若电流表有示数而电压表无示数，则可能是小灯泡处发生短路了，所以，通过检查电流表和电压表可以一次性解析多项问题，故C符合题意；
D．调节滑动变阻器观察灯泡亮度，若灯泡仍然不亮，则有可能是灯泡处短路、断路，或者其他地方发生断路，不能确定多项问题，故D不符合题意。
故选C。
（2）[2]小灯泡较暗，是因为小灯泡两端分配的电压过小，根据串联电路的分压原理可知，此时应将滑动变阻器滑片向左移动，减小滑动变阻器两端的电压，使小灯泡两端电压增大为额定电压，小灯泡即可正常发光。
（3）[3]图乙中，电流表选择了“0～0.6A”量程，一大格0.2A，一小格0.02A，读数为0.44A。
（4）[4]当小灯泡正常发光时，两端电压U=3.8V，电流I=0.4A，则小灯泡的电阻

（5）[5][6]由表中数据可知，小灯泡的额定功率
P=UI=3.8V×0.4A=1.52W>1.15W
这个数值与小灯泡铭牌上的参数不相符，说明小灯泡铭牌上的参数不合格；由于计算得出的电功率大于小灯泡铭牌上的数据，故在这个实验中，可能会观察到小灯泡发光较亮，灯丝烧断。
9．(1) 10Ω；(2) 0.4W；(3) 12J
【详解】(1) 由图可知，闭合开关，小灯泡L与定值电阻R并联，由欧姆定律可得定值电阻R两端的电压
UR=IRR=0.1A20Ω=2V
并联电路电压相等，都等于电源电压，由欧姆定律可得此时L的电阻
RL===10Ω
此时L的电阻10Ω。
(2)由P=UI得L的实际功率
PL=UIL=2V0.2A=0.4W
L的实际功率为0.4W。
(3) 小灯泡L与定值电阻R并联，干路电流
I=IR+IL=0.1A+0.2A=0.3A
通电20s，L、R共消耗的电能
W=UIt=2V0.3A20s=12J
答：(1)此时L的电阻为10Ω；
(2)L的实际功率为0.4W；
(3)通电20s，L、R共消耗的电能为12J。
10．(1)1.452×105J；(2)0.2A；(3) 110Ω
【详解】(1) 由图乙可得，饮水机加热时，加热功率P1 =484 W ，加热时间t1 = 300s，故饮水机处于加热档阶段消耗的电能
W1=P1t1=484 W300s=1.452×105J
加热挡阶段消耗的电能为1.452×105J。
(2)只闭合S时，R1接入电路，此时饮水机处于保温档。由图乙可知，保温功率为P2 =44 W，流过R1的电流
I2===0.2A
流过R1的电流为0.2A。
(3)当开关S、S0闭合时，R1与R2并联，处于加热档，那R2的功率
P=P1-P2=484 W-44 W=440 W
由P=得R2的阻值
R2===110Ω
R2的阻值为110Ω。
答： (1) 饮水机处于加热挡阶段消耗的电能为1.452×105J；
(2)饮水机处于保温挡时，通过R1的电流为0.2 A；
(3) R2的阻值为110Ω。
11．     2.5A     550W     乙     6.6×105J
【详解】解：（1）通过R1的电流

（2）R1消耗的电功率

（3）①图乙是两电阻并联，总电阻更小，图丙是两电阻串联，总电阻更大，根据

可得乙图功率更大，符合要求。
②闭合开关S后，通电10min，改装后电烤箱产生的热量

答：（1）通过R1的电流2.5A；
（2）R1消耗的电功率550W；
（3）应按照图乙进行改装，闭合开关S后，通电10min，改装后电烤箱产生的热量6.6×105J。
12．（1）9V；（2）72欧
【详解】解：（1）当滑片P在b端时，只有R0工作，电流最大为

电源电压为

（2）R0的阻值为

当滑片P在a端时，电阻最大，电流最小，此时

总电阻为

滑动变阻器最大电阻为

答：（1）电源电压为9V；
（2）滑动变阻器的最大阻值为72Ω。
13．（1）800Ω；（2）0.011A；（3）0.144W
【详解】解：（1）如图甲，两个电阻串联，当所测温度达到或超过37.3℃时，系统报警，此时电路中的电流为10mA；由图乙可知， 此时热敏电阻RT的阻值为400Ω；热敏电阻RT两端的电压为

电阻R0两端的电压为

R0的阻值为

（2）由图乙可知，38℃时热敏电阻RT的阻值为300Ω；则电路中的电流为

（3）由图乙可知，温度在36℃到40℃的过程中热敏电阻RT的阻值在变小，当温度在40℃时，阻值最小为200Ω；此时电路中的电功率最大为

答：（1）R0的阻值为800Ω；
（2）38℃时电流约为0.011A；
（3）36℃到40℃的过程中，电路最大总功率为0.144W。
14．（1）4A；（2）52800J；（3）110Ω
【详解】解：（1）由电路图知，两个开关都闭合时，两个电阻并联在电路中，电路中的总电阻较小，据 知，电路中的总电功率较大，处于高温挡；S1闭合、S2断开时，电路中只有R1工作，电路中的电阻较大，据 知，电路中的总电功率较小，处于低温挡。此时通过R1的电流

（2）电热取暖器处于低温挡时，功率
P低温=UI1=220V×4A=880W
工作1min产生的热量
Q=P低温t=880W×60s=52800J
（3）高温挡工作，R2消耗的功率
P2=P高温-P低温=1320W-880W=440W
所以R2的阻值

答：（1）取暖器工作时通过R1的电流为4A；
（2）取暖器处于低温挡时，工作1min产生的热量为52800J；
（3）R2的阻值为110Ω。
15．     大     先变大，后不变     100     50.4     109
【详解】（1）[1]直流充电桩比交流充电桩的电压更高、电流更大，据P=UI知，充电功率会更大。
（2）[2]由图乙知，D由30%到55%时，充电功率变大，D由55%到70%时，充电功率保持不变，所以D从30%增至70%的过程中，充电功率先变大，再保持不变。
[3]由图乙知，D为70%时，充电功率为40kW。由表格数据知，充电电压为400V，据P=UI知，充电电流

（3）[4]由表格数据知，D为70%时，消耗的电能为24.0kW⋅h，充电费用为28.80元。则每度电的费用

充满电时，需要消耗的电能

测试全过程的充电费用为
60kW⋅h×(100%-30%)×1.2元/kW⋅h=50.4元
（4）[5]D从80%增至90%，消耗的电能

由图乙知，这个过程充电功率15kW，用时

那么，D从70%增至80%用时

D从90%增至100%的充电功率与80%增至90%的相同，用时相同，所以整个过程充电时长
t=t0+t1+t2+t3=45min+16min+24min+24min=109min
16．     2.70     左     38.6     无     140     乙     AD
【详解】（1）[1]由图可知，刻度值的分度值是0.1cm，物体的长度是2.70cm。
[2]由乙图可知，指针指在了分度盘的右侧，所以应该向左调节平衡螺母使天平平衡。
[3]由丙图可知，所测物体的质量为

（2）[4]当导体棒向上移动时没有切割磁感线，所以不会产生感应电流。
（3）[5]设小明家该月电费为n，则

（4）[6][7]水沸腾前由于气泡上升时，气泡遇冷收缩，气泡内的水蒸气遇冷液化，所以气泡的体积逐渐减小，所以乙图是沸腾前的情景，气泡变小的原因是AD。
17．     见详解     小     少     电热水壶内部电路短路     电热水壶功率过大     B     见详解
【详解】（1）[1]“220V，1000W”的电热水壶的额定电流为

“220V，1500W”的电热水壶的额定电流为

因为家庭最大电流为5A，I1<5A，I2>5A，故不选择1500W的电热水壶。
（2）[2]由导体电阻的影响因素可知，导体越短，其电阻越小。
[3]根据焦耳定律可知，在电流和通电时间一定的情况下，导体电阻越小，导体放出的热量越少，电热壶就更加安全。
（3）[4][5]导致家里的用电器都不工作的原因有两个，分别是用电器内部电路短路或用电器功率过大，使得家庭电路中总电流过大导致空气开关跳闸或保险丝烧断。
（4）[6]比较电热水壶和电炉的加热效率，应控制加热功率和被加热水的质量相同，故应选择B图所示电炉。
（5）[7]1L水的体积为

1L水的质量为

用天平和烧杯称量出1kg的水倒入电热水壶中，用温度计测量并记录此时的温度为t1，闭合电热水壶开关，用秒表记录加热至沸腾的时间t，用温度计测量并记录沸腾时的温度为t2。
[8]电热水壶放出的热量为

水吸收的热量为

电热水壶的加热效率为

18．（1）2000W；（2）0.2V，20J；（3）
【详解】（1）由图1可知，t1时刻，U=10V，I=200A，则电动机M的电功率
P=UI=10V×200A=2000W
（2）①a导线与电动机串联，由串联电路中的电流处处相等可得，通过导线a的电流与电动机的电流相等，即Ia=200A，则导线a两端的电压
Ua=IRa=200A×0.001Ω=0.2V
②导线a产生的热量
Qa=(Ia)2Rat=(200A)2×0.001Ω×0.5s=20J
