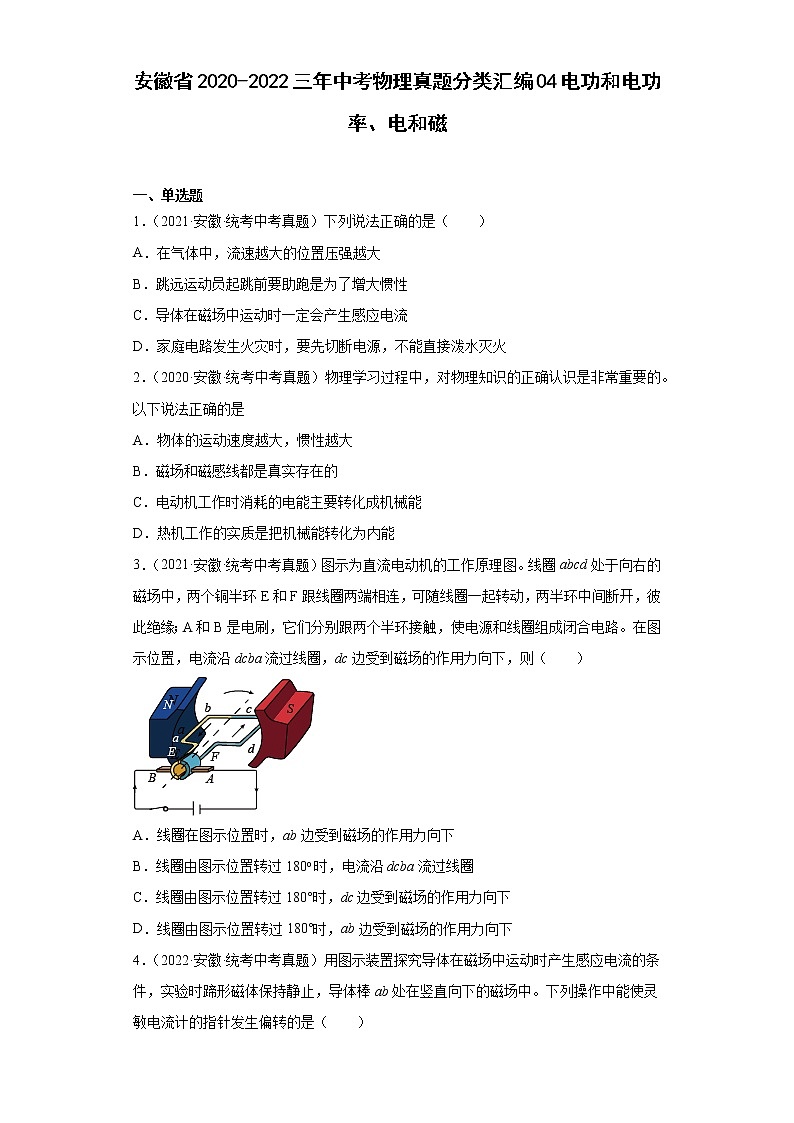

安徽省2020-2022三年中考物理真题分类汇编04电功和电功率、电和磁

安徽省2020-2022三年中考物理真题分类汇编04电功和电功率、电和磁

一、单选题

1．（2021·安徽·统考中考真题）下列说法正确的是（　　）

A．在气体中，流速越大的位置压强越大

B．跳远运动员起跳前要助跑是为了增大惯性

C．导体在磁场中运动时一定会产生感应电流

D．家庭电路发生火灾时，要先切断电源，不能直接泼水灭火

2．（2020·安徽·统考中考真题）物理学习过程中，对物理知识的正确认识是非常重要的。以下说法正确的是

A．物体的运动速度越大，惯性越大

B．磁场和磁感线都是真实存在的

C．电动机工作时消耗的电能主要转化成机械能

D．热机工作的实质是把机械能转化为内能

3．（2021·安徽·统考中考真题）图示为直流电动机的工作原理图。线圈abcd处于向右的磁场中，两个铜半环E和F跟线圈两端相连，可随线圈一起转动，两半环中间断开，彼此绝缘；A和B是电刷，它们分别跟两个半环接触，使电源和线圈组成闭合电路。在图示位置，电流沿dcba流过线圈，dc边受到磁场的作用力向下，则（　　）

A．线圈在图示位置时，ab边受到磁场的作用力向下

B．线圈由图示位置转过180o时，电流沿dcba流过线圈

C．线圈由图示位置转过180°时，dc边受到磁场的作用力向下

D．线圈由图示位置转过180°时，ab边受到磁场的作用力向下

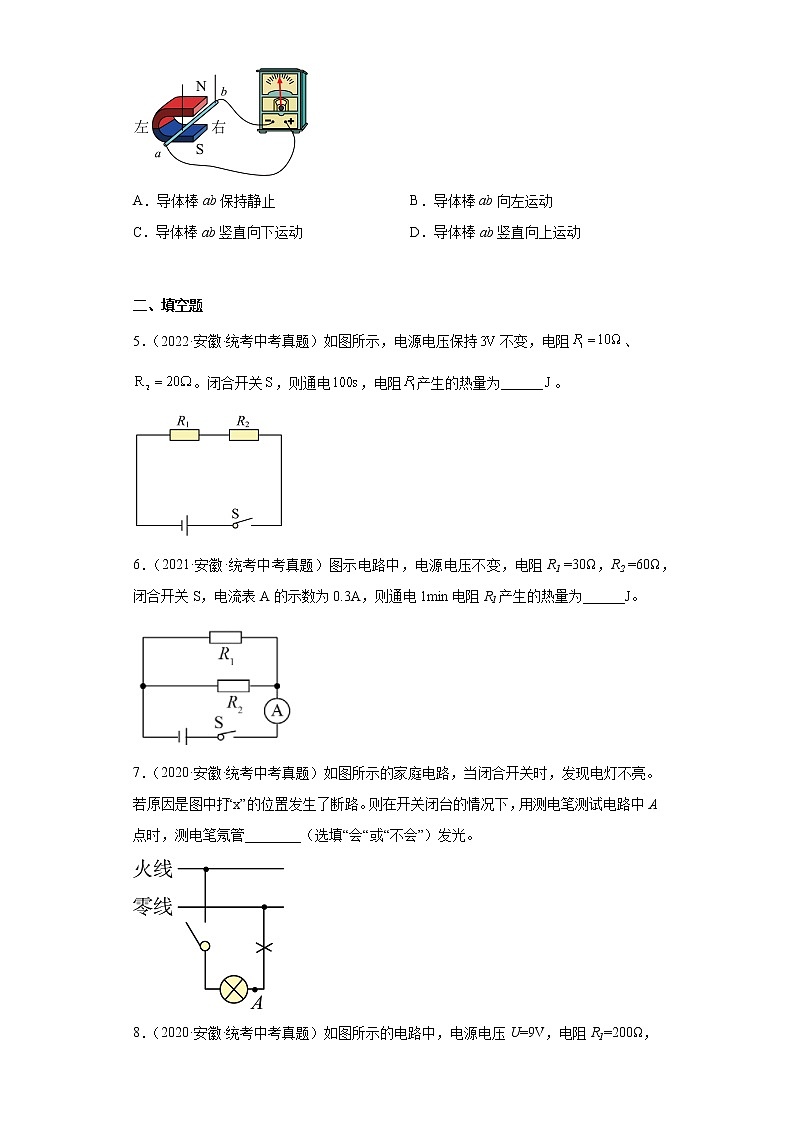

4．（2022·安徽·统考中考真题）用图示装置探究导体在磁场中运动时产生感应电流的条件，实验时蹄形磁体保持静止，导体棒ab处在竖直向下的磁场中。下列操作中能使灵敏电流计的指针发生偏转的是（　　）

A．导体棒ab保持静止 B．导体棒ab向左运动

C．导体棒ab竖直向下运动 D．导体棒ab竖直向上运动

二、填空题

5．（2022·安徽·统考中考真题）如图所示，电源电压保持不变，电阻、。闭合开关，则通电，电阻产生的热量为______。

6．（2021·安徽·统考中考真题）图示电路中，电源电压不变，电阻R1 =30Ω，R2 =60Ω，闭合开关S，电流表A的示数为0.3A，则通电1min电阻R1产生的热量为______J。

7．（2020·安徽·统考中考真题）如图所示的家庭电路，当闭合开关时，发现电灯不亮。若原因是图中打“x”的位置发生了断路。则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。

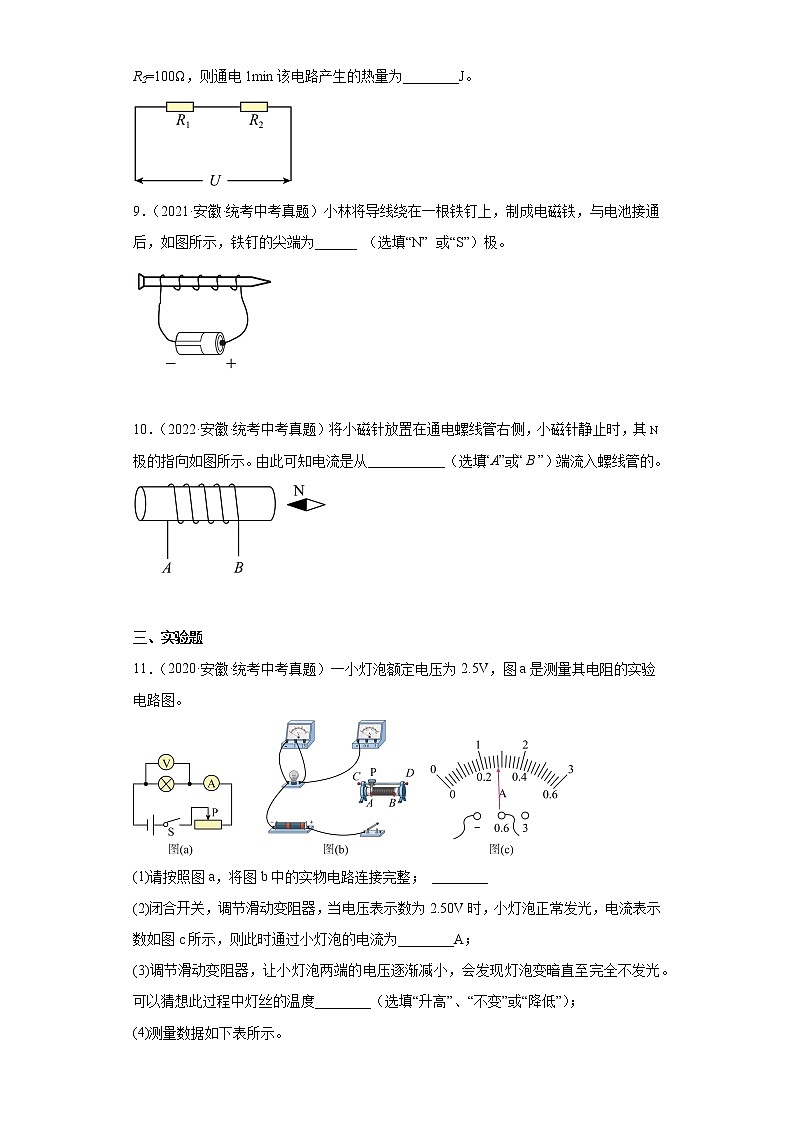

8．（2020·安徽·统考中考真题）如图所示的电路中，电源电压U=9V，电阻R1=200Ω，R2=100Ω，则通电1min该电路产生的热量为________J。

9．（2021·安徽·统考中考真题）小林将导线绕在一根铁钉上，制成电磁铁，与电池接通后，如图所示，铁钉的尖端为______ （选填“N” 或“S”）极。

10．（2022·安徽·统考中考真题）将小磁针放置在通电螺线管右侧，小磁针静止时，其极的指向如图所示。由此可知电流是从___________（选填“A”或“ B ”）端流入螺线管的。

三、实验题

11．（2020·安徽·统考中考真题）一小灯泡额定电压为2.5V，图a是测量其电阻的实验电路图。

(1)请按照图a，将图b中的实物电路连接完整； ________

(2)闭合开关，调节滑动变阻器，当电压表示数为2.50V时，小灯泡正常发光，电流表示数如图c所示，则此时通过小灯泡的电流为________A；

(3)调节滑动变阻器，让小灯泡两端的电压逐渐减小，会发现灯泡变暗直至完全不发光。可以猜想此过程中灯丝的温度________（选填“升高”、“不变”或“降低”）；

(4)测量数据如下表所示。

分析表中数据，可以发现小灯泡两端的电压越低，其灯丝的电阻越________。

12．（2020·安徽·统考中考真题）在探究“什么情况下磁可以生电"的实验中，实验装置如图所示。

(1)实验现象∶①保持蹄形磁体位置不动，让导线AB在磁场中静止、竖直向上或向下运动，电流表的指针均不发生偏转；②导线AB向左或向右运动，电流表的指针发生偏转；③保持导线AB不动，让蹄形磁体向左或向右运动，电流表的指针发生偏转。

实验结论∶闭合电路的一部分 导体在磁场中做________运动时，导体中就会产生感应电流。

(2)实验现象∶①保持磁场方向不变，导线AB向右运动时，电流表指针向左偏转；导线AB向左运动时，电流表指针向右偏转。②对调磁体两极的位置，使磁场方向发生改变，导线AB向右运动时，电流表指针向右偏转；导线AB向左运动时，电流表指针向左偏转。

实验结论∶感应电流的方向与________有关。

四、计算题

13．（2022·安徽·统考中考真题）图甲为某电火锅的铭牌，其内部简化电路如图乙所示，R1、R2为阻值一定的电热丝，且。通过控制开关S1、S2的断开或闭合状态，可以让电火锅在不同档位工作。

（1）电火锅在低温挡工作时，开关S1、S2分别处于什么状态？

（2）求的值；

（3）若家庭电路的电压是，某插座的额定电流是，用该插座仅给电火锅供电，从安全用电和加热快这两个角度综合考虑，应选择哪个档位？说明理由。

                    甲

参考答案：

1．D

【详解】A．在气体中，流速越大的位置压强越小，故A错误；

B．跳远运动员起跳前要助跑，是为了利用惯性，但不能增大惯性，故B错误；

C．闭合电路的部分导体在磁场中做切割磁感线运动时，才会产生感应电流，故C错误；

D．家庭电路着火时，要先切断电源，再救火，若直接用水泼易引发触电，故D正确。

故选D。

2．C

【详解】A．惯性大小的唯一量度是质量，与物体的运动速度没有关系，故A错误；

B．磁体周围存在磁场，为了描述磁场的性质而引入了磁感线的概念，可形象地表示磁场的性质，故B错误；

C．电动机将电能转化为机械能的装置，即消耗电能产生机械能的装置，故C正确；

D．热机工作的实质是把内能转化为机械能，故D错误。

故选C。

3．D

【详解】通电导体在磁场中受力方向与电流方向、磁场方向有关，其中之一发生改变，则受力方向发生改变。

A．根据题意知道，此时dc边受到磁场的作用力向下，由于ab边中电流方向与dc中电流方向相反，而磁场方向相同，所以ab边受到磁场的作用力与dc边受到磁场的作用力相反，即ab边受到磁场的作用力向上，故A错误；

B．由图知道，线圈由图示位置转过180o时，电流沿abcd流过线圈，故B错误；

C．线圈由图示位置转过180°时，dc边中电流的方向反向，则受力方向改变，即dc边受到磁场的作用力向上，故C错误；

D．线圈由图示位置转过180°时，ab边中电流的方向反向，则受力方向改变，即ab边受到磁场的作用力向下，故D正确。

故选D。

4．B

【详解】A．导体棒ab保持静止，没有切割磁感线，故不会产生感应电流，故A不符合题意；

B．导体棒ab向左运动，切割了磁感线会产生感应电流，故B符合题意；

C．导体棒ab竖直向下运动，没有切割磁感线，故不会产生感应电流，故C不符合题意；

D．导体棒ab竖直向上运动，没有切割磁感线，故不会产生感应电流，故D不符合题意。

故选B。

5．10

【详解】因为串联电路中总电阻等于各分电阻之和，所以电路中总电阻为

根据欧姆定律可得，电路中电流为

根据焦耳定律可得，通电，电阻产生的热量为

6．72

【详解】由图可知，两个电阻并联，电流表测量干路中的电流，电路的总电阻

电源电压

U=IR=0.3A×20Ω=6V

通电1min电阻R1产生的热量

7．会

【详解】如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。

8．16.2

【详解】由电路图可知，两个电阻串联，故电路的电流为

则通电1min该电路产生的热量为

9．N

【详解】由图可知，电流从电磁铁的右端流入，左端流出，由安培定则可知电磁铁的右端是N极，左端是S极，铁钉的尖端为N极。

10．B

【详解】小磁针左端为N极，根据磁极间的相互作用可知，同名磁极相互排斥，异名磁极相互吸引，故该螺线管右端为S极，螺线管的左端为N极，根据安培定则，右手大拇指的方向为N极的指向，四指的方向即为电流的方向，故电流从B端流入。

11．          0.28     降低     小

【详解】(1)[1]灯泡电阻约10Ω，灯泡正常发光时的电流是

电流表选量程，把开关、滑动变阻器、电流表串联接入电路，所求画图如下

(2)[2]如图C，电流表分度值是0.02A，电流表读数0.28A。

(3)[3]小灯泡两端实际电压减小，实际功率降低，亮度变暗，温度降低。

(4)[4]由表格数据可知，小灯泡两端实际电压减小，实际功率降低，亮度变暗，温度降低。灯丝电阻受温度影响，温度降低，电阻减小。

12．     切割磁感线     导体切割磁感线方向和磁场方向

【详解】(1)[1]由实验①知导线AB在磁场中静止、竖直向上或向下运动，电流表的指针均不发生偏转，说明导线AB的运动方向与磁感线平行时，导体中不产生感应电流；由实验②③知当导线AB向左或向右运动，或者保持导线AB不动，让蹄形磁体向左或向右运动，电流表的指针发生偏转，说明导线AB的运动方向与磁感线垂直时，即闭合电路的一部分 导体在磁场中做切割磁感线运动时，导体中会产生感应电流。

(2)[2]由题意知当导线AB运动方向改变，或磁场方向改变，电流表指针的偏转方向改变，说明感应电流的方向与导体切割磁感线方向和磁场方向有关。

13．（1）S1断开，S2闭合；（2）；（3）中温挡

【详解】解：（1）根据可知，电火锅在低温挡工作时，电路中电阻应该最大，由题意可知，故当R2单独接入电路后，电路中的功率最小，为低温挡，此时开关S1断开，S2闭合。

（2）根据并联电路电阻规律可知，若R1、R2并联，电路中电阻最小，根据可知，功率最大，为高温挡，由（1）可知当R2单独接入电路后，为低温挡，所以R1单独接入电路后，为中温挡，根据可知，R1、R2的阻值之比为

（3）该插座最大允许接入的最大功率为

所以功率之间关系为

从安全用电和加热快这两个角度综合考虑选用中温挡。

答：（1）电火锅在低温挡工作时，开关S1断开，S2闭合；

（2）的值为；

（3）从安全用电和加热快这两个角度综合考虑，应选择中温挡。
