天津市2020-2022三年中考物理真题分类汇编-04电磁学（电功和电功率、电和磁、信息的传递）

天津市2020-2022三年中考物理真题分类汇编-04电磁学（电功和电功率、电和磁、信息的传递）

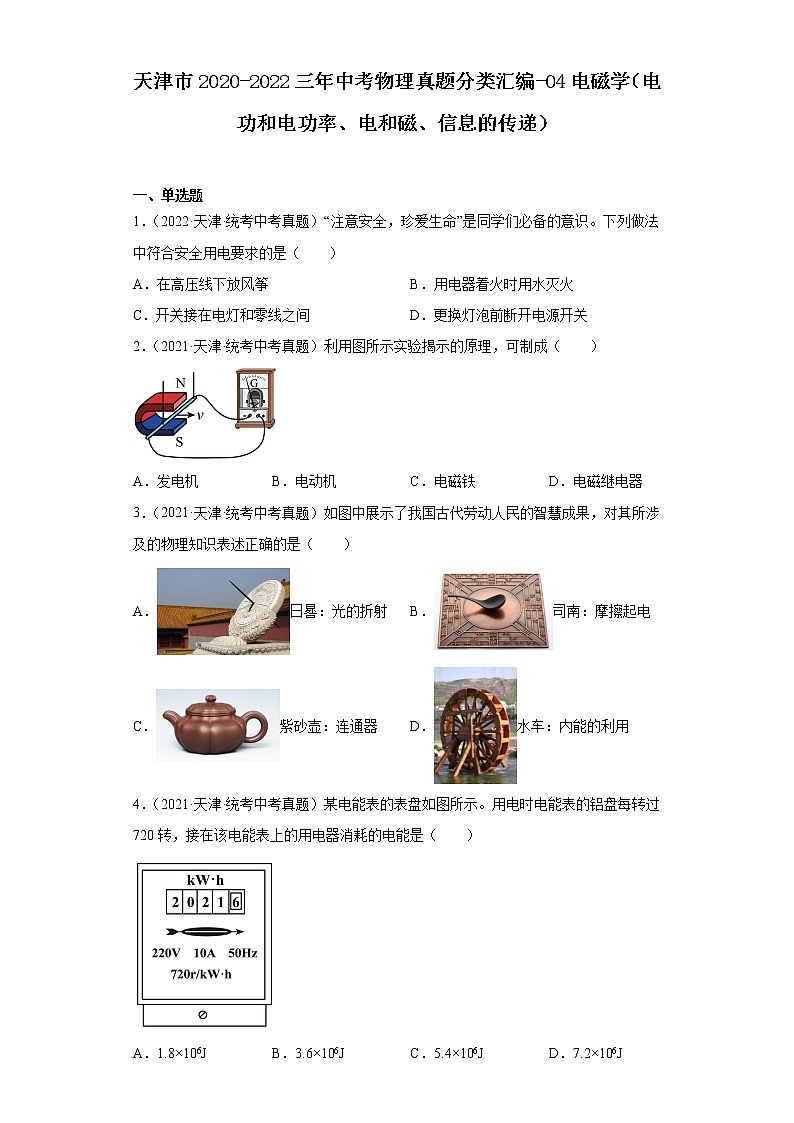

一、单选题

1．（2022·天津·统考中考真题）“注意安全，珍爱生命”是同学们必备的意识。下列做法中符合安全用电要求的是（　　）

A．在高压线下放风筝 B．用电器着火时用水灭火

C．开关接在电灯和零线之间 D．更换灯泡前断开电源开关

2．（2021·天津·统考中考真题）利用图所示实验揭示的原理，可制成（　　）

A．发电机 B．电动机 C．电磁铁 D．电磁继电器

3．（2021·天津·统考中考真题）如图中展示了我国古代劳动人民的智慧成果，对其所涉及的物理知识表述正确的是（　　）

A．日晷：光的折射 B．司南：摩擦起电

C．紫砂壶：连通器 D．水车：内能的利用

4．（2021·天津·统考中考真题）某电能表的表盘如图所示。用电时电能表的铝盘每转过720转，接在该电能表上的用电器消耗的电能是（　　）

A．1.8×106J B．3.6×106J C．5.4×106J D．7.2×106J

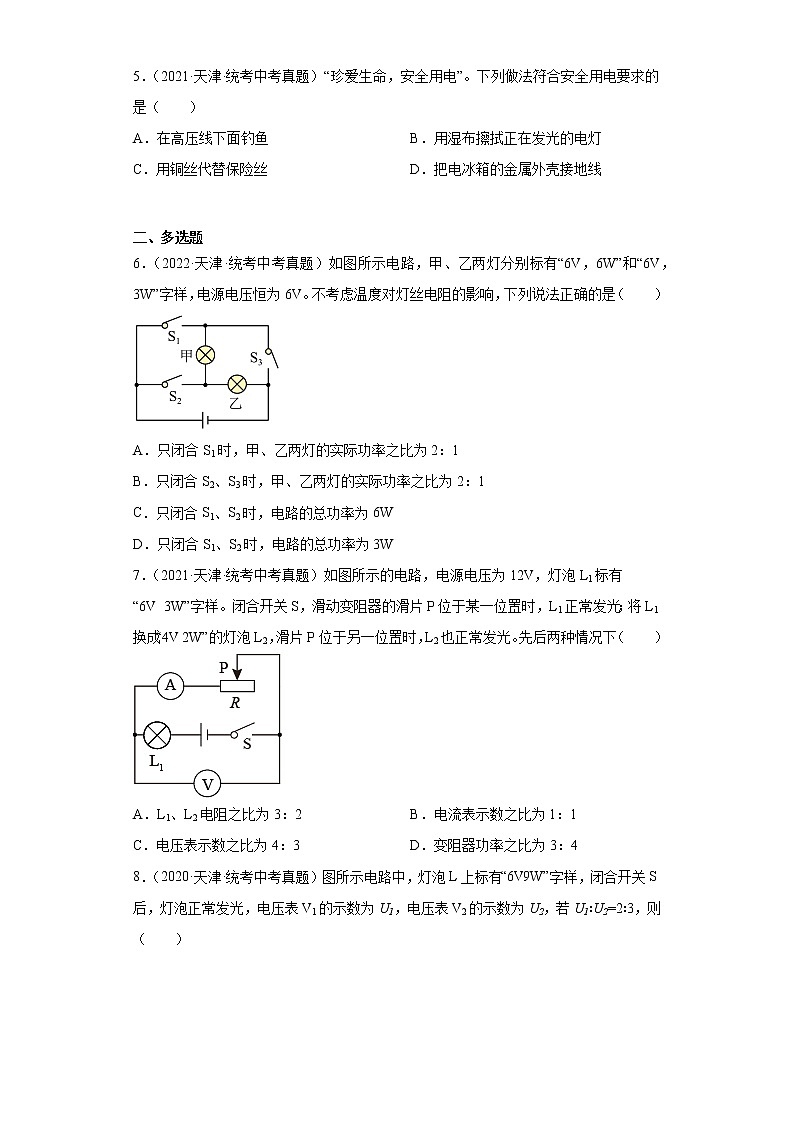

5．（2021·天津·统考中考真题）“珍爱生命，安全用电”。下列做法符合安全用电要求的是（　　）

A．在高压线下面钓鱼 B．用湿布擦拭正在发光的电灯

C．用铜丝代替保险丝 D．把电冰箱的金属外壳接地线

二、多选题

6．（2022·天津·统考中考真题）如图所示电路，甲、乙两灯分别标有“6V，6W”和“6V，3W”字样，电源电压恒为6V。不考虑温度对灯丝电阻的影响，下列说法正确的是（　　）

A．只闭合S1时，甲、乙两灯的实际功率之比为2：1

B．只闭合S2、S3时，甲、乙两灯的实际功率之比为2：1

C．只闭合S1、S2时，电路的总功率为6W

D．只闭合S1、S2时，电路的总功率为3W

7．（2021·天津·统考中考真题）如图所示的电路，电源电压为12V，灯泡L1标有“6V  3W”字样。闭合开关S，滑动变阻器的滑片P位于某一位置时，L1正常发光；将L1换成“4V 2W”的灯泡L2，滑片P位于另一位置时，L2也正常发光。先后两种情况下（　　）

A．L1、L2电阻之比为3：2 B．电流表示数之比为1：1

C．电压表示数之比为4：3 D．变阻器功率之比为3：4

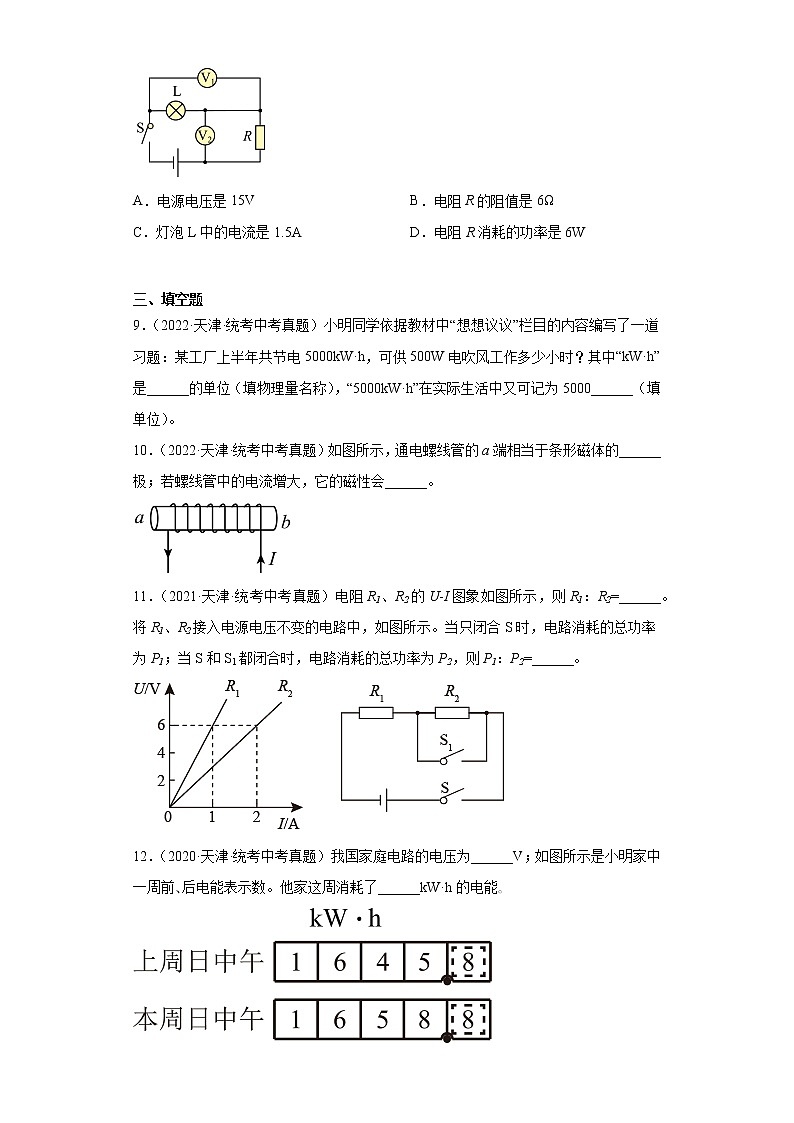

8．（2020·天津·统考中考真题）图所示电路中，灯泡L上标有“6V9W”字样，闭合开关S后，灯泡正常发光，电压表V1的示数为U1，电压表V2的示数为U2，若U1∶U2=2∶3，则（　　）

A．电源电压是15V B．电阻R的阻值是6Ω

C．灯泡L中的电流是1.5A D．电阻R消耗的功率是6W

三、填空题

9．（2022·天津·统考中考真题）小明同学依据教材中“想想议议”栏目的内容编写了一道习题：某工厂上半年共节电5000kW·h，可供500W电吹风工作多少小时？其中“kW·h”是______的单位（填物理量名称），“5000kW·h”在实际生活中又可记为5000______（填单位）。

10．（2022·天津·统考中考真题）如图所示，通电螺线管的a端相当于条形磁体的______极；若螺线管中的电流增大，它的磁性会______。

11．（2021·天津·统考中考真题）电阻R1、R2的U-I图象如图所示，则R1：R2=______。将R1、R2接入电源电压不变的电路中，如图所示。当只闭合S时，电路消耗的总功率为P1；当S和S1都闭合时，电路消耗的总功率为P2，则P1：P2=______。

12．（2020·天津·统考中考真题）我国家庭电路的电压为______V；如图所示是小明家中一周前､后电能表示数。他家这周消耗了______kW·h的电能｡

13．（2020·天津·统考中考真题）如图所示为部分家庭电路示意图，其中电器元件连接错误的是______（填标号）。

14．（2020·天津·统考中考真题）图中，静止在通电螺线管周围的小磁针，其中指向错误的是______（填标号）｡

四、实验题

15．（2020·天津·统考中考真题）在测量小灯泡电功率的实验中：

(1)请按照图所示的电路图，以笔画线代替导线，完成实物图的电路连接(      )；

(2)下图所示是某次实验中电表的示数，电流表的示数为______A，电压表的示数为______V，此时小灯泡的电功率为______W；

五、计算题

16．（2022·天津·统考中考真题）额定功率为3000W的电热水器正常工作时，把质量为60kg的水从20oC加热到70oC。已知c水=4.2×103J/(kg·oC)，不计热量损失，求：

（1）水吸收的热量；

（2）加热所需要的时间。

17．（2021·天津·统考中考真题）额定功率为1000W的电热水壶正常工作时，把质量为1kg的水从20℃加热到100℃。已知c水=4.2×103J/(kg·℃)，不计热量损失，求：

（1）水吸收的热量；

（2）加热所需的时间。

18．（2020·天津·统考中考真题）某校师生自制了一台电烘箱｡电烘箱的电阻丝通过5A的电流时，10min可产生的热量｡求：

(1)这台电烘箱的电功率；

(2)电阻丝工作时的电阻｡

六、综合题

19．（2022·天津·统考中考真题）小明利用图甲所示电路研究“电流与电压关系”时，闭合开关S，滑动变阻器的滑片从右端移动到左端的整个过程中，定值电阻的U-I关系图像如图所示。其中U0、Um、I0均为已知量，电源电压不变。请解答如下问题：

（1）写出电源电压值；

（2）在图乙所示的坐标系中，画出滑片整个移动过程中滑动变阻器的U-I关系图像，并标出端点的坐标；

（3）滑片移动过程中，当电压表V1示数由U1变为U2时，电流表示数增加了ΔI，请你推导出定值电阻的电功率变化量ΔP的数学表达式（用U1、U2和ΔI表示）。

参考答案：

1．D

【详解】A．远离高压，高压线下放风筝，容易发生安全事故，故A不符合题意；

B．水是导体，电器着火后，不能用水灭火，故B不符合题意；

C．开关需要接在火线和电灯之间，保证开关断开后，没有电流经过灯泡，故C不符合题意；

D．为了避免出现安全事故，更换灯泡前断开电源开关，故D符合题意。

故选D。

2．A

【详解】分析图可知，图中将闭合回路的一部分导线放在磁场中做切割磁感线运动时，电路中会产生感应电流，这就是电磁感应现象，该过程将机械能转化为电能，人们利用这个原理制成了发电机，故A符合题意；BCD不符合题意。

故选A。

3．C

【详解】A．日晷影子成因是光的直线传播，故A错误；

B．地球的周围存在磁场，故司南能够指南北是由于受到了地磁场的作用，故B错误；

C．紫砂壶的壶嘴和壶身上端开口、底部连通，构成了连通器，故C正确；

D．水车利用了水的机械能，故D错误。

故选C。

4．B

【详解】由图可知，电能表的铝盘每转过720转，消耗1kW·h电能，即3.6×106J电能，故ACD不符合题意，B符合题意。

故选B。

5．D

【详解】A．高压线下钓鱼，鱼线很容易接触到高压线，会发生触电，故A不符合题意；

B．湿物体容易导电，容易发生触电，故B不符合题意；

C．用铜丝代替保险丝，会使得当家庭电路中电流过大时不能熔断，起不到切断电路的作用，故C不符合题意；

D．电冰箱的金属外壳应接地，这样可防止因漏电而造成的触电事故，故D符合题意。

故选D。

6．BD

【详解】A．根据甲乙两灯的铭牌信息可得

只闭合S1时，甲乙两灯串联，在串联电路中各处的电流相等，根据p=I2R可得甲、乙两灯的实际功率之比为

故A错误；

B．只闭合S2、S3时，甲乙两灯并联，在并联电路中，各支路两端的电压相等，根据可知，甲、乙两灯的实际功率之比为

故B正确；

CD．只闭合S1、S2时，甲灯被短路没有接入电路中，电路只有乙灯的简单电路，电源电压全部加在乙灯上，所以电路的总功率为

故C错误，D正确。

故选BD。

7．ABD

【详解】由图可知, 灯泡与滑动变阻器串联， 电压表测滑动变阻器两端的电压， 电流表测电路中的电流。

A．由P=UI=可得灯泡L1和L2的电阻分别为

RL1===12Ω

RL2===8Ω

则L1、L2电阻之比为

==

故A正确；

B．灯泡L1和L2正常发光,通过它们的电流分别为

I1===0.5A

I2===0.5A

即电流表示数之比为1:1，故B正确；

C．电压表示数之比

====

故C错误；

D． 变阻器功率之比

==

故D正确。

故选ABD。

8．ABC

【详解】A．由电路图知，灯泡L与电阻R串联，电压表V1测灯泡L两端的电压，V2测电阻R的电压，闭合开关后，灯泡正常发光，则灯泡两端的电压U1为6V，而U1∶U2=2∶3，所以电阻两端的电压

U2=9V

那么电源电压

U=U1+U2=6V+9V=15V

故A符合题意；

BC．闭合开关后，灯泡正常发光，则电路中的电流

电阻R的阻值

故BC符合题意；

D．电阻R消耗的功率

P=U2I=9V×1.5A=13.5W

故D不符合题意。

故选ABC。

9．     电能     度

【详解】[1]kW•h是电能的单位，是表示用电器消耗电能多少的物理量。

[2]kW•h在生活中又记为度，故5000kW•h在生活中又可记为5000度。

10．     N（北）     增强

【详解】[1]由图可知，电流从螺线管的右端流入，左端流出，用右手握住通电螺线管，让四指指向电流的方向，则大拇指所指的那一端即为N（北）极，所以通电螺旋管的a端相当于条形磁体的N（北）极。

[2]通电螺线管的磁性大小与电流的大小有关，当其它条件不变时，电流越大，它的磁性越强。

11．     2：1     2：3

【详解】[1]R1阻值为

R2阻值为

则比值为

[2]设电源电压为U，当只闭合S时，电路消耗的总功率为

当S和S1都闭合时，电路消耗的总功率为

电功率比值为

12．     220     13

【详解】[1]我国家庭电路的电压为220V。

[2]小明家这周消耗的电能

W=W2-W1=1658.8 kW⋅h -1645.8 kW⋅h =13kW⋅h

13．②

【详解】三线插座的接法是：左零右火上接地，所以其连接正确；二线插座的接法是：左零右火，其连接正确；开关应接在灯泡与火线之间，故灯泡的连接错误。

【点睛】

14．①

【详解】由图示知，电流从通电螺线管的右边流入，据安培定则知，通电螺线管的N极在左端，而名磁极相互排斥，异名磁极相互吸引，所以①号小磁针的N极应指向左边。

15．          0.3     2.5     0.75

【详解】(1)[1]由电路图知，开关、滑动变阻器、小灯泡、电流表串联于电路中，电流表测整个电路的电流，电压表测小灯泡两端的电压，滑动变动器的滑片向右移动时接入电路的阻值增加；由(2)中图知，电流表选择的量程为0～0.6A，电压表选择的量程为0～3V，故将电源正极与开关的左接线柱相连，开关的右接线柱与变阻器右上接线柱相连，变阻器的左下接线柱与小灯泡的右接线柱相连，小灯泡的左接线柱与电流表0.6A接线柱相连，电流表的负接线柱与电源负极相连；电压表负接线柱与小灯泡的左接线柱相连，电压表3V接线柱与小灯泡的右接线柱相连，如下图所示。

(2)[2]由图知，电流表的量程为0～0.6A，分度值为0.1A，示数为0.3A。

[3]由图知，电压表的量程为0～3V，分度值为0.5V，示数为2.5V。

[4]由可得小灯泡的功率

16．（1）1.26×107J；（2）4.2×103s

【详解】解：（1）水吸收的热量

（2）加热所需要的时间

答：（1）水吸收的热量为；

（2）加热所需要的时间为。

17．（1）；（2）

【详解】解：（1）水吸收的热量

（2）加热所需的时间

答：（1）水吸收的热量；

（2）加热所需的时间s。

18．(1)；(2)44Ω

【详解】(1)由可得电烘箱的电功率

(2)由可得电阻丝工作时的电阻

答：(1)这台电烘箱的电功率为；

(2)电阻丝工作时的电阻44Ω｡

19．（1）U；（2） ；（3）

【详解】解：（1）由电路图可知，定值电阻与滑动变阻器串联，电流表测电路中电流，电压表V1测定值电阻两端电压，电压表V2测滑动变阻器两端电压，滑动变阻器接入电路中的阻值越小，电路中电流越大，定值电阻两端电压越大，由图乙可知，电路中电流最大时，此时定值电阻两端电压最大为U，因此时滑动变阻器接入电路中的阻值为零，故此时电源电压等于定值电阻两端电压，即电源电压为U。

（2）因定值电阻与滑动变阻器两端电压之和等于电源电压不变，故当电路中电流最小时，由串联电路的电压规律可知，此时滑动变阻器两端的电压最大为

U滑大=U-U0

当滑动变阻器接入电路中的阻值最小为零时，此时滑动变阻器两端电压为零，由欧姆定律可得，此时电路中的最大电流为

故滑片整个移动过程中滑动变阻器的U-I关系图像如下图所示

（3）设定值电阻的阻值为R，则由可得，定值电阻的电功率变化量为

答：（1）电源电压值为U；

（2） ；

（3）定值电阻的电功率变化量ΔP的数学表达式为。
