2022浙江省北斗联盟高二下学期期中联考通用技术试题含答案

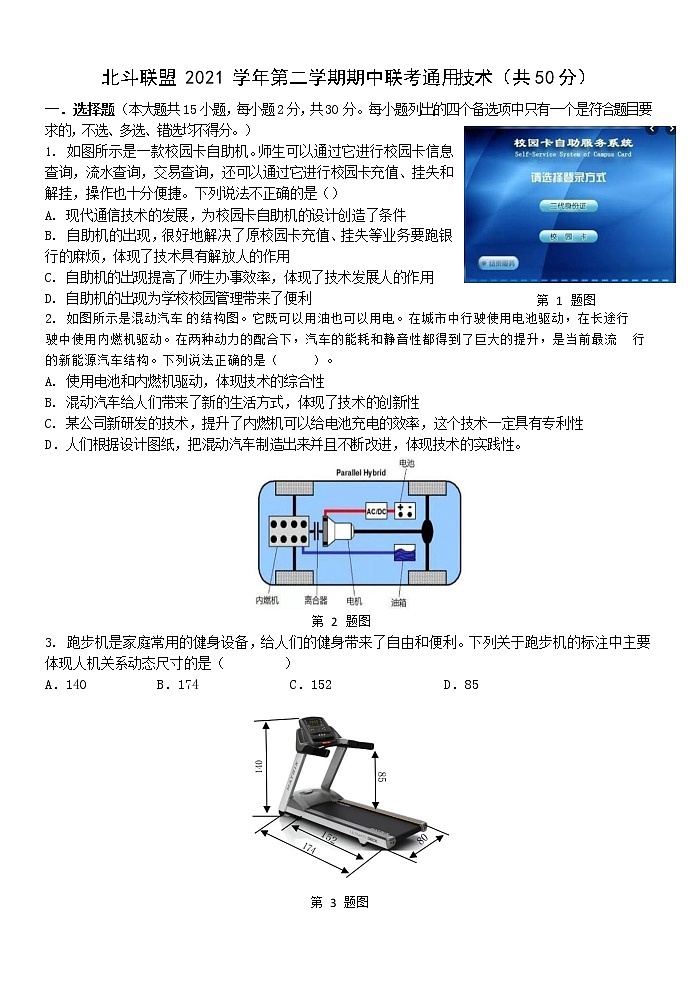

北斗联盟 2021 学年第二学期期中联考通用技术（共50分）一．选择题（本大题共 15 小题，每小题 2 分，共 30 分。每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分。）如图所示是一款校园卡自助机。师生可以通过它进行校园卡信息查询，流水查询，交易查询，还可以通过它进行校园卡充值、挂失和解挂，操作也十分便捷。下列说法不正确的是（）现代通信技术的发展，为校园卡自助机的设计创造了条件自助机的出现，很好地解决了原校园卡充值、挂失等业务要跑银行的麻烦，体现了技术具有解放人的作用自助机的出现提高了师生办事效率，体现了技术发展人的作用自助机的出现为学校校园管理带来了便利第 1 题图如图所示是混动汽车的结构图。它既可以用油也可以用电。在城市中行驶使用电池驱动，在长途行驶中使用内燃机驱动。在两种动力的配合下，汽车的能耗和静音性都得到了巨大的提升，是当前最流行的新能源汽车结构。下列说法正确的是（ ）。使用电池和内燃机驱动，体现技术的综合性混动汽车给人们带来了新的生活方式，体现了技术的创新性某公司新研发的技术，提升了内燃机可以给电池充电的效率，这个技术一定具有专利性D．人们根据设计图纸，把混动汽车制造出来并且不断改进，体现技术的实践性。第 2 题图跑步机是家庭常用的健身设备，给人们的健身带来了自由和便利。下列关于跑步机的标注中主要体现人机关系动态尺寸的是（ ）A．140 B．174 C．152 D．85第 3 题图寒冷的冬天，人们往往紧闭门窗来保持室内的温度。这种方式会使室内的有害气体浓度升高。为了改善冬天室内的空气问题，小明动手设计了一款能自动分解有害气体的调节器。当产品上市销售时，发现市场上已经有了一款类似的产品，造成销售困境。发生这个问题主要是小明在下列哪个环节中出了问题（）A．在制定设计方案阶段 B．在制作模型原型阶段C．在优化设计方案阶段 D．在发现与明确问题阶段某公司要制作一款手机壳，其中一部分工作的步骤为 ①收集与研发手机壳相关的专利、 标准等资料，②通过问卷对目标用户进行需求调查，以便确定研发方向；③进行设计分析，构思方案, 在多种方案中选定几种方案画出技术加工图；④制作手机壳原型并进行相关测试。请你按照设计的为了监测建筑施工质量，施工人员按照国家标准，将保养好的多个标准水泥试块移交给专业检测机构进行测试。水泥试块被放在压机上压碎，专家根据水泥试块压碎时的压力值，判断同批次水泥砂浆的质量是否合格。该试验方法属于（）试验。A．模拟试验 B．优选试验 C．强化试验 D．虚拟试验第 6 题图随着人们生活的品质提高，某公司设计了一款带新风系统的空调，它能把室外的新鲜空气引入室内，增强室内空气清洁效果。下列关于该空调的设计分析，说法正确的是（ ）具有 UVC 紫外线杀菌功能，主要考虑了安全因素空调安装管线粗细兼容房间墙壁预留孔洞（8.5cm），设计时主要考虑环境因素过滤器可以过滤室外粉尘，利于保持室内洁净。主要考虑了环保因素流程进行排序（）A．①②③④B．②①③④C．①②④③D． ②①④③该空调具有自清洁功能，减少拆洗，主要考虑了物的因素。第 7 题图木材因其自然、朴素的特性而广受大众喜爱。小明刚搬了新家，想用木材制作一个小书架，通过挑选材料，设计图纸，加工成型这些步骤，小明成功完成了书架制作。请根据材料回答第 8～11 题。小明在挑选木材时，发现不同木材有不同的特点。下列关于木材的说法正确的是（ ）细木工板为实木板材，坚固耐用，不怕水浸松木板是一种实木板，幅面上的尺寸稳定性比人造板好C．薄胶合板因其幅面方向平整度好，适合用来制作书架D．实木板材具有天然优美的纹路，适合用无色油漆作表面装饰。如图1所示构件，由甲乙两个构件组成。其中甲构件如图2所示，则合适的乙构件为（ ）现在要用合适的木材加工甲构件，小明画了如图所示的三视图并进行了尺寸标注。其中漏标尺寸有几处（ ）第 10 题图A．1处 B．2处 C．3处 D．4处小明要手工加工这个构件，下列工具中不需要用到是（ ）A．木工铅笔、量角器 B．框锯、木工刨C．台虎钳、手摇钻 D．羊角锤、木工凿如图所示的冲压机的模型，通过手摇 Z 字型手柄，从而带动连杆 1，连杆 2 和支撑杆随之产生相应动作带动冲压杆沿卡槽做上下运动，压紧或松开工件。下列关于该模型及构件的分析中正确的是（ ）在工件被压紧时，连杆 1 受拉，连杆 2 受弯曲，冲压杆受压手柄顺时针转动，冲压杆上下往返运动Z 字形手柄与传动杆之间采用铰连接，Z 字形手柄主要受扭转和受弯曲支撑杆的作用是确保冲压杆能沿着卡槽竖直上下运动第 12 题图如图所示，两款正在市场上销售的手环，功能基本一样。小明根据购买前，对甲、乙两个手环作出相关评价。根据评价图，下列分析不正确的是（ ）第13题图1 第13题图2手环甲的屏幕比手环乙显示效果更优秀手环甲的价格手环乙的价格低手环甲的续航比乙更长两个手环都做到了日常生活防水如图所示为电冰箱温度控制系统，当电冰箱内的温度上升时，感温包里面的气体膨胀，使传动盒向外伸胀，通过连杆使触点闭合，压缩机 M 开始工作，连续制冷，温度下降，温度降低到某个值时，触点断开，制冷停止，如此反复使电冰箱温度保持在设定的温度范围内。下列框图中正确描述电冰箱温度控制系统工作方式的是A． B． C．D．第 14 题图如图所示是火力发电站系统的框图模型。通过框图模型，设计人员可以理清要素或者子系统之间的关系，作出最佳设计。在该框图中，煤炭通过送料器，进入燃烧室，产生的热量加热了锅炉， 蒸汽驱动蒸汽轮机，并带动发电机发电，流出的蒸汽通过冷却子系统变成水并重新利用。关于该系统说法不正确的是（）设计时，统筹考虑了锅炉管、蒸汽轮机、冷凝机的关系，体现了系统分析的整体性原则系统能够根据发电量，自动计算煤炭数量，控制蒸汽轮机速度，体现了系统分析的科学性原则C．该系统设计，既考虑了蒸汽轮机的转速，也兼顾了加热器效率，体现了系统分析的综合性原则D．锅炉管常年工作高温高压的条件下，需要检查维修，体现系统的动态性第 15 题图二、非选择题（本大题共 3 小题，第 16 题 8 分，第 17 题 3 分，第 18 题 9 分,共 20 分） 16．如图所示为抽水泵结构示意图，叶轮固定在泵体内，马达带动叶轮高速旋转，将水从泵体侧口吸入，从泵体上口压出，通过出水接头的水管流向目的地。抽水泵的装配需要以下环节：(A．固定螺栓 2) ；(B．用螺栓 1 固定出水接头到泵体上)；(C．安装叶轮到马达转动杆上)；(D．安装隔水架到马达上)；(E．泵体嵌到隔水架上)；(F．将弹簧垫圈放入螺栓 2)；(G．将防漏垫、出水接头压在泵体上)。(1)．合理的装配流程为：G→ ▲ → D → ▲ → ▲ → ▲ →A（在“ ▲ ” 处填写装配环节的编号）；要加工螺栓外螺纹，需要用到的工具是 ▲（在 A．板牙和板牙扳手；B．丝锥和丝锥扳手中选择正确的选项，将序号填入“▲”处）；下列关于抽水泵的装配流程说法不正确的是 ▲ （在 A．安排环节的主要目的是保证安全生产；B．装配流程是串行工序；C．环节 C 和环节 E 的时序是可以颠倒中选择正确的选项，将序号填入“ ▲ ”处）。为了加大水泵抽水能力，更换了大马力马达，因为没有配件，所以泵体无法更换。所以，大马力马达是系统优化的（▲），泵体是系统优化的（▲）。第 16 题图请补全三视图中所缺的三条图线（超过三条图线倒扣分）如图（第 18 题图 1）所示是普通的的学习桌，使用时桌面上的书本、文具等摆放零乱占地方， 小明准备用第 18 题图 2 中的台板，固定在书桌上，台板与书桌间竖直放置书本，台板上面放文具。已知台板下部钢管尺寸为（直径×长度）∅25mm×190mm，书桌面板厚度为 20mm，书的高度为 185～295 mm。请你帮助小明设计一个连接件将台板固定在书桌后面的面板上，制作连接件的材料为钢材， 配件自选。设计要求如下：A．连接件上端与台板的钢管相连接，下端固定在书桌后面的面板上； B．台板高度位置能连续调节，调节方便、固定可靠；竖直放置的书本取放方便；不允许对书桌面板和钢管钻孔，连接件安装、拆卸方便； E．连接件具有足够的强度，结构简单。请根据描述和设计要求完成以下任务：制定设计方案前，需要明确设计的限制因素。以下因素中 ▲ 、 ▲ 不属于设计的限制因素（A．钢管的尺寸；B．书桌制造的加工工艺； C．学习桌高度范围；D．连接件的材料，选择合适的选项，将序号填入“▲”处）；画出连接件的设计草图（只需画出连接件），必要时可用文字说明； (3).在设计草图上标注连接件结构的主要尺寸；台板(4).小明找到了以下几种类型的连接件，其中适合用于连接件固定和调节的是▲ （将序号填写在“_ ▲ ”处）；①②③④⑤⑥第 18 题图 1第 18 题图 2
