2021温州环大罗山联盟高二下学期期中联考通用技术试题缺答案

这是一份2021温州环大罗山联盟高二下学期期中联考通用技术试题缺答案，共6页。试卷主要包含了选择题等内容，欢迎下载使用。

调节开关

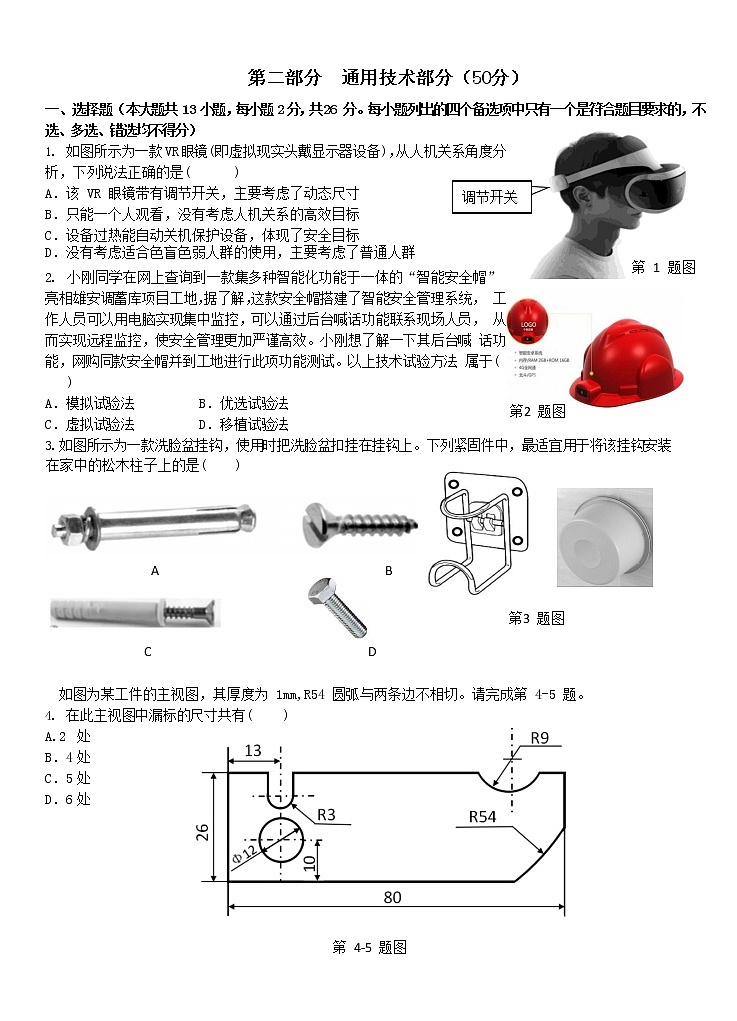

如图所示为一款 VR 眼镜(即虚拟现实头戴显示器设备)，从人机关系角度分析，下列说法正确的是()
A．该 VR 眼镜带有调节开关，主要考虑了动态尺寸B．只能一个人观看，没有考虑人机关系的高效目标C．设备过热能自动关机保护设备，体现了安全目标
D．没有考虑适合色盲色弱人群的使用，主要考虑了普通人群
第 2 题图
小刚同学在网上查询到一款集多种智能化功能于一体的“智能安全帽” 亮相雄安调蓄库项目工地，据了解，这款安全帽搭建了智能安全管理系统， 工作人员可以用电脑实现集中监控，可以通过后台喊话功能联系现场人员， 从而实现远程监控，使安全管理更加严谨高效。小刚想了解一下其后台喊 话功能，网购同款安全帽并到工地进行此项功能测试。以上技术试验方法 属于()
A．模拟试验法B．优选试验法
C．虚拟试验法D．移植试验法
第 1 题图
在家中的松木柱子上的是(
)
A
B
第 3 题图
如图所示为一款洗脸盆挂钩，使用时把洗脸盆扣挂在挂钩上。下列紧固件中，最适宜用于将该挂钩安装
CD
如图为某工件的主视图，其厚度为 1mm,R54 圆弧与两条边不相切。请完成第 4-5 题。
在此主视图中漏标的尺寸共有()
处
B．4 处
C．5 处
D．6 处
第 4-5 题图
现小刚同学想用 50mm×150mm×1mm 的钢板加工上题中的工件，下列操作正确的是() A．钻孔时需要戴防护眼镜和手套
B．加工Φ12 的孔时需要用到圆锉
C．U 型槽可以用钢丝锯加工
54 圆弧可以用半圆锉加工
如图所示为某一抓取机构，现受如图所示的力 F，下列说法正确的是() A．工件被夹紧，销轴受剪切，连杆受拉
B．工件被夹紧，销轴受拉，连杆受压C．工件被松开，销轴受剪切，连杆受拉D．工件被松开，销轴受拉，连杆受压
第 6 题图
乙醇，俗称酒精。用差质粮食制造的乙醇，是一种用之不竭的可再生资源。在汽油中加入一定比例的乙醇作燃料，就能收到节约石油、净化空气和转化过剩的粮食等一举多得之效。为人类社会的
可持续发展提供了一条简单有效的途径。燃料乙醇项目以玉米为原料，采用改良湿法生产燃料乙醇。生产流程如图所示，生产过程包括玉米预处理(粉碎)、脱胚制浆、液化等。下列说法正确()
A．脱胚制浆和干胚芽是串行工序B．液化、糖化和发酵是并行工序
该生产流程中的时序不能颠倒，反映了事物的内在规律
为了节约时间提高效率，可以去除发酵环节
汽车超载自动检测系统的工作原理是:在公路收费站前方每一条车道上安装称重传感器，用于监测每辆通过的汽车重量，同时高清摄像头将车辆的车型、牌照等数据信息都传入监察电脑， 电脑辨认出各种车型，并查明该型车的规定载重量，经过与实测数据比对，以判断该车是否超载。对于超载的车辆，系统将发出警报通知执法人员进行相应处理。请根据示意图及描述完成第8-9 题。
下列关于汽车超载自动监测系统的分析中正确的是 () A．称重传感器出现故障，导致系统无法判断车辆是否超载，体现了系统的相关性
摄像头的清晰度是该系统优化的影响因素
第 7 题图
第 8-9 题图
系统能精确地计算出经过车辆是否超载，体现了系统分析的科学性原则
设计该系统时，既要考虑传感器，又要考虑摄像头，体现了系统分析的综合性原则9．下列关于汽车超载自动监测控制系统的分析中正确的是 ()
A．输入量是汽车的重量及信息B．被控对象是汽车
控制量是警报信号
不同的车辆型号是该控制系统的干扰因素

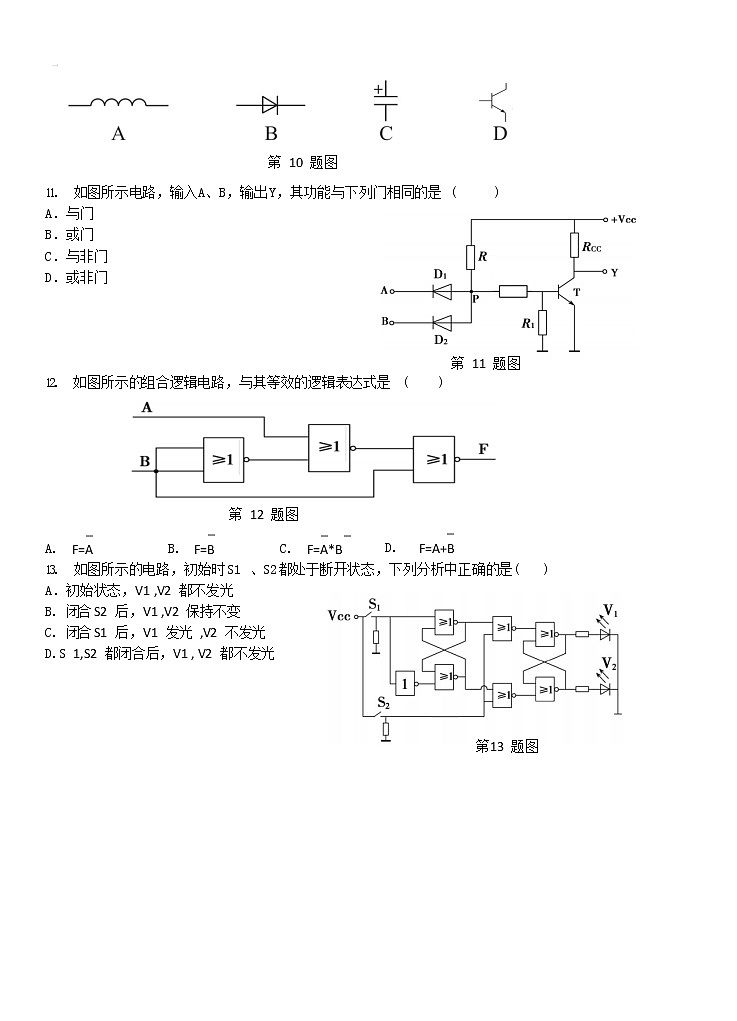

用指针式多用电表欧姆档 ×100，测量下列电子元器件中的两引脚。在某一次测量时发现指针最后停在最左边，可以确定是坏的电子元器件的是()
第 10 题图
如图所示电路，输入 A、B，输出 Y，其功能与下列门相同的是 () A．与门
B．或门C．与非门D．或非门
如图所示的组合逻辑电路，与其等效的逻辑表达式是 ()
第 11 题图
第 12 题图
___ __
F=A
F=B
F=A*B
F=A+B
第 13 题图
如图所示的电路，初始时 S1 、S2 都处于断开状态，下列分析中正确的是() A．初始状态，V1 ,V2 都不发光
闭合 S2 后，V1 ,V2 保持不变
闭合 S1 后，V1 发光 ,V2 不发光
1,S2 都闭合后，V1 , V2 都不发光
二、非选择题（本大题共 4 小题，14 小题 6 分，第 15 小题 9 分，第 16 小题 3 分，第 17 小题 6 分，共 24
第 14 题图
分 ） 14．如图所示是一款可调节的钢材型托盘架示意图。支柱夹的里侧孔和托盘的两个圆孔均为螺纹孔，配套的元宝螺丝有3 枚，支柱夹穿在支柱上，托盘固定在支柱夹的腰形孔上， 从下往上拧元宝螺丝，且可以调节托盘离开支柱的距离。该部件需要以下四个装配环节：
A．支柱夹上放置托盘并拧上元宝螺丝； B．从支柱夹外侧面拧紧元宝螺丝；
C．调节托盘到合适的高度和方位及调节离开支柱的距离； D．将装有托盘的支柱夹装到支柱上。
请根据上述描述，回答以下问题：
可调托盘架的装配流程为： ▲ →D→ ▲ → ▲ （将装配环节的序号填写在“ ▲ ”处）。
小明同学为了提高托盘表面防腐蚀能力，可以到通用实验室采用 ▲ 处理（将序号填写在“ ▲ ”处）。
A．电镀B．淬火C．回火D．喷涂油漆
若要加工支柱夹的腰形孔，不．需．要．用到的加工工具有 ▲ 、 ▲ （将序号填写在“ ▲ ”处）。
平口钳 B．丝锥 C．台虎钳 D．手锯 E．锉刀 F．铁锤15．如图所示为小明同学购买的一款 iPad 落地式支架。当
支架上夹持 iPad 后，无需用手拿着设备，就可以轻松的上网课。使用一段时间后，小明同学发现一个问题：连接处的角度和上下位置都不可调。现想拆了并重新设计连接处的连接件，已知支臂和立柱材质均为实心不锈钢,其截面均为圆形，支臂直径为 4mm，立柱直径为 11mm。设计要求如下：
①连接牢固可靠，不能对支臂和立柱进行加工
②支臂能实现竖直方向 50mm 范围可调
③支臂能实现角度上下各 45°范围可调
④材料为 2mm 厚的钢板，其它辅料自选请根据描述和设计要求完成以下任务
小明发现问题的途径是 ▲ （在“A.收集与分析信息；
观察日常生活；C.技术研究与技术试验”中选择合适的
选项，将序号填入“ ▲ ”处）
画出连接件的设计草图，必要时可用文字说明。(3)在设计草图上标注主要尺寸。
第 15 题图
设计连接件时，以下各因素中,不．需．要．考虑的是 ▲ (选择合适的选项，将序号填入“ ▲ ”处）
A.iPad 和支臂的重量 B.支臂和立柱的直径 C.立柱的高度(5)连接件连接后，为了检验其是否达到设计要求，合理的试验有 ▲
A.连接后在支架夹持和 iPad 相同重量的重物，并小铁锤敲击夹持处，检测连接件的强度。B.连接后在支架夹持和 iPad 相同重量的重物，并在夹持处施加一水平力，测试其稳定性。C.连接后在支架夹持和 iPad 相同重量的重物，调节连接件角度，观察调节过程是否顺畅。
请补全三视图中所缺的三条图线。（超过三条图线倒扣分）
如图 a 所示为小明同学设计的温度报警电路。 当热敏电阻 Rt 检测到温度高于设定值后,V3 亮、蜂鸣器发出报警声。请完成以下任务。
该电路应采用的传感器为（）
第 17 题图 a
当温度高于设定值时，三极管 V2 的工作状态为（）
A.截止B.放大C.饱和
小明同学对电路进行修改，仍用相同特性的热敏电阻，设计了如图 b 所示电路，并设置好下限温度和上限温度。当温度高于上限时，蜂鸣器报警；当温度低于下限时，蜂鸣器停止报警；温度在下限与上限之间时，B、C 的电平分别是 ( )
A.UB 低电平，UC 低电平B.UB 低电平，UC 高电平C.UB 高电平，UC 低电平D.UB 高电平，UC 高电平
第 17 题图 b
小明同学手上只有 74LS02 芯片，其引脚图如下。现使用 74LS02 芯片，为了能够实现第 3 小题中相同的功能，小明同学调整了各电阻的大小，请帮忙在图 c 中完成虚线框内的连接线路。
第 17 题图 c
