八年级下册第7节 电的安全使用课时训练

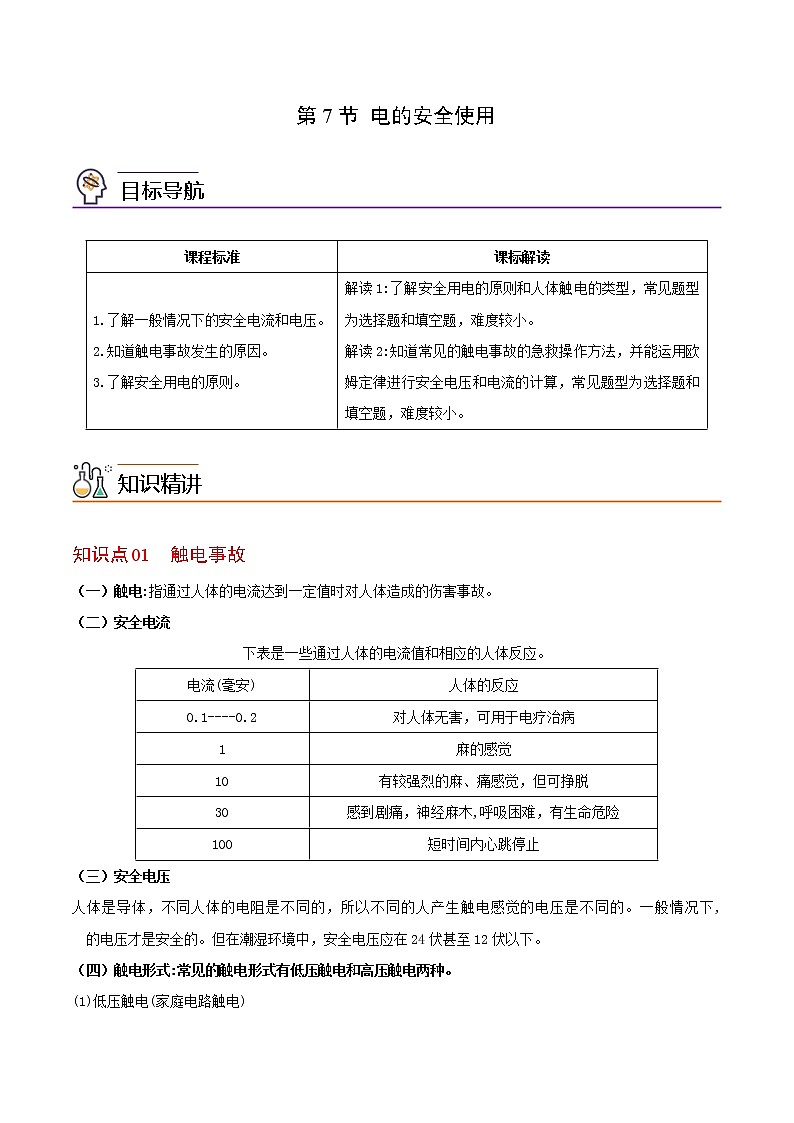

第7节 电的安全使用

知识点01  触电事故

（一）触电:指通过人体的电流达到一定值时对人体造成的伤害事故。

（二）安全电流

下表是一些通过人体的电流值和相应的人体反应。

（三）安全电压

人体是导体，不同人体的电阻是不同的，所以不同的人产生触电感觉的电压是不同的。一般情况下,36伏以下的电压才是安全的。但在潮湿环境中，安全电压应在24伏甚至12伏以下。

（四）触电形式:常见的触电形式有低压触电和高压触电两种。

(1)低压触电(家庭电路触电)

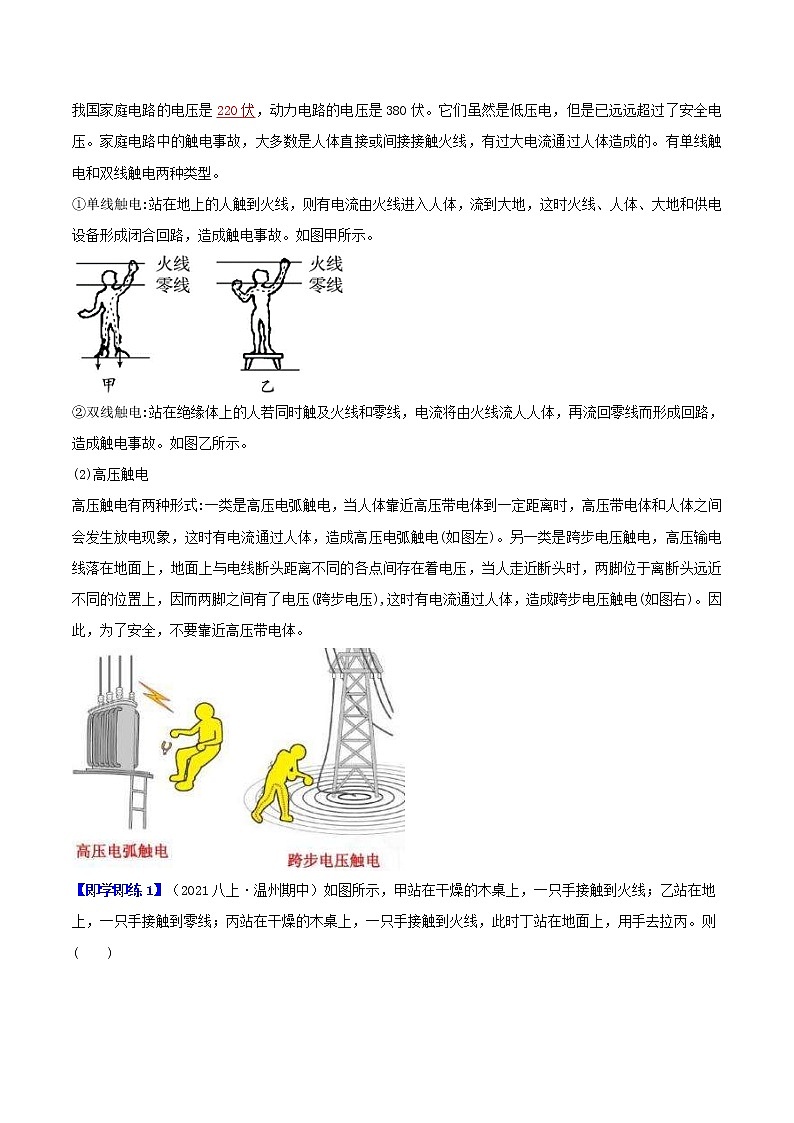

我国家庭电路的电压是220伏，动力电路的电压是380伏。它们虽然是低压电，但是已远远超过了安全电压。家庭电路中的触电事故，大多数是人体直接或间接接触火线，有过大电流通过人体造成的。有单线触电和双线触电两种类型。

①单线触电:站在地上的人触到火线，则有电流由火线进入人体，流到大地，这时火线、人体、大地和供电设备形成闭合回路，造成触电事故。如图甲所示。

②双线触电:站在绝缘体上的人若同时触及火线和零线，电流将由火线流人人体，再流回零线而形成回路，造成触电事故。如图乙所示。

(2)高压触电

高压触电有两种形式:一类是高压电弧触电，当人体靠近高压带电体到一定距离时，高压带电体和人体之间会发生放电现象，这时有电流通过人体，造成高压电弧触电(如图左)。另一类是跨步电压触电，高压输电线落在地面上，地面上与电线断头距离不同的各点间存在着电压，当人走近断头时，两脚位于离断头远近不同的位置上，因而两脚之间有了电压(跨步电压),这时有电流通过人体，造成跨步电压触电(如图右)。因此，为了安全，不要靠近高压带电体。

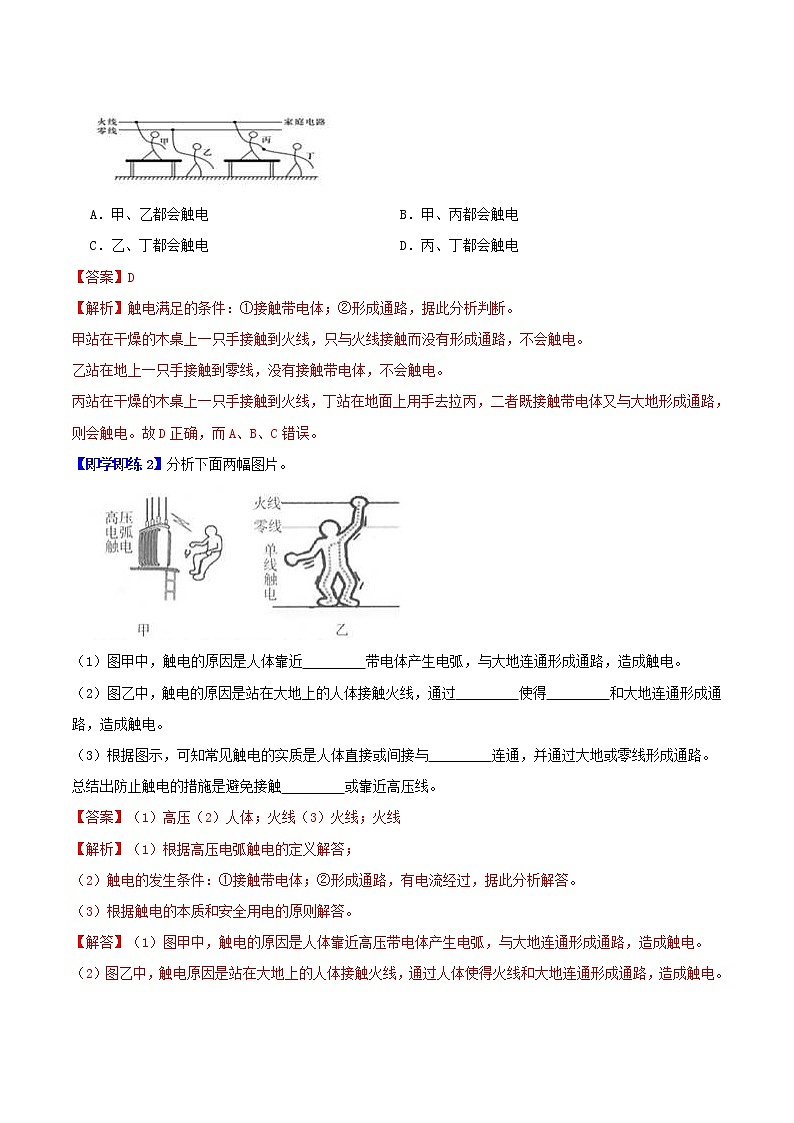

【即学即练1】（2021八上·温州期中）如图所示，甲站在干燥的木桌上，一只手接触到火线；乙站在地上，一只手接触到零线；丙站在干燥的木桌上，一只手接触到火线，此时丁站在地面上，用手去拉丙。则(　　)

A．甲、乙都会触电 B．甲、丙都会触电

C．乙、丁都会触电 D．丙、丁都会触电

【答案】D

【解析】触电满足的条件：①接触带电体；②形成通路，据此分析判断。
甲站在干燥的木桌上一只手接触到火线，只与火线接触而没有形成通路，不会触电。
乙站在地上一只手接触到零线，没有接触带电体，不会触电。
丙站在干燥的木桌上一只手接触到火线，丁站在地面上用手去拉丙，二者既接触带电体又与大地形成通路，则会触电。故D正确，而A、B、C错误。

【即学即练2】分析下面两幅图片。

（1）图甲中，触电的原因是人体靠近　     　带电体产生电弧，与大地连通形成通路，造成触电。

（2）图乙中，触电的原因是站在大地上的人体接触火线，通过　     　使得　     　和大地连通形成通路，造成触电。

（3）根据图示，可知常见触电的实质是人体直接或间接与　     　连通，并通过大地或零线形成通路。总结出防止触电的措施是避免接触　     　或靠近高压线。

【答案】（1）高压（2）人体；火线（3）火线；火线

【解析】（1）根据高压电弧触电的定义解答；
（2）触电的发生条件：①接触带电体；②形成通路，有电流经过，据此分析解答。
（3）根据触电的本质和安全用电的原则解答。

【解答】（1）图甲中，触电的原因是人体靠近高压带电体产生电弧，与大地连通形成通路，造成触电。
（2）图乙中，触电原因是站在大地上的人体接触火线，通过人体使得火线和大地连通形成通路，造成触电。
（3）根据图示，可知常见触电的实质是人体直接或间接与火线连通，并通过大地或零线形成通路。总结出防止触电的措施是避免接触火线或靠近高压线。

知识点02  安全用电常识

（一）安全用电原则:不接触低压带电体(安全电压的带电体除外)，不靠近高压带电体。

（二）安全用电注意事项

(1)将插头插入插座时，手不要接触金属插脚。    (2)不要用湿的手触摸电器、插座和开关。

(3)防止电线的绝缘层老化或破损。              (4)不要在高压线旁钓鱼或放风筝。

(5)不要使插座超负荷。                        (6)避免在浴室中使用电器。

(7)导线旁不要放发热物体。                    (8)不要在电线上晾衣服。

(9)不要同时使用大量大功率用电器。

（三）触电的急救措施

(1)首先要切断电源(断开总开关)，在无法切断电源的情况下，用绝缘的干木棍、竹竿等将电线挑开，使人体与带电体分离。如果贸然用手直接去拉触电者，不但不能救人，反而也会使自己触电。

(2)将人体与带电体分开后，进行现场抢救或拨打求救电话。

(3)如果用电时引发火灾，要先切断电源，绝不能向带电体泼水灭火。

【即学即练3】下列做法，符合安全用电原则的是(　　)

A．使用测电笔时手接触笔尾金属体

B．家庭电路中控制灯的开关应串联接在灯与零线之间

C．将用电器三脚插头最长脚折断后，插在两孔插座上使用

D．用电器失火时，先用灭火器灭火，等火小后，切断电源

【答案】A

【解析】A.使用测电笔时手接触笔尾金属体，这样才能形成通路，从而使氖管发光，故A正确；
B.家庭电路中控制灯的开关应串联接在灯与火线之间，故B错误；
C.将用电器三脚插头最长脚折断后，插在两孔插座上使用，这时用电器的外壳就不能与地线相连，就不能保证用电时的安全，故C错误；
D.用电器失火时，先切断电源，再进行灭火，故D错误。

【即学即练4】（2021八下·新昌期中）我国使用的照明电是交流电，频率是　     　Hz；电压是 　     　V，小明在家看电视，突然家里的空气开关”跳闸”了，空气开关”跳闸”的原因可能是电路发生　     　故障，也可能是电路中接入的用电器　           　。

【答案】50；220；短路；总功率过多

【解析】（1）我国使用的照明电是交流电，频率是50Hz；电压是220V。
（2）小明在家看电视，突然家里的空气开关“跳闸”了，空气开关“跳闸”的原因可能是电路发生短路故障，也可能是电路中接入的用电器总功率过多。

考法01   误认为只要接触火线一定会触电

“只要接触火线一定会触电”，这种说法是错误的。因为触电是要有一定强度的电流从人体通过，若没有电流从人体通过，即不能形成通路，人就不会触电。例如一个人站在绝缘体上(如干燥的木凳)并用一只手去接触火线，此时由于绝缘体不导电，不能构成通路，无法形成电流，所以并不会出现“触电”情况，但在一般情况下，要尽量减少接触火线的机会。

【典例1】（2021八下·上城期末）2020年夏天，浙江某地再次发生景观水池漏电导致未成年人伤亡的事故，青少年学生居家生活必须时刻注意安全用电。以下用电做法安全的是（　　）

A．用湿毛巾擦“亮”着的电灯

B．发现有人触电立即切断电源

C．在家中无测电笔时可用圆珠笔替代

D．在高压线旁放飞无人机

【答案】B

【解析】A. 用湿毛巾擦“亮”着的电灯时，很容易发生触电事故，故A错误；
B.发现有人触电立即切断电源，减小对人体的伤害，故B正确；
C.在家中无测电笔时，绝对不能用圆珠笔代替，一来它不能测试是否有电，而来可能引起触电，故C错误；
D.在高压线旁放飞无人机，二者之间很可能发生高压放电，从而损耗无人机，故D错误。

题组A  基础过关练

1．“珍爱生命、注意安全”是人们在日常生活中必须具备的意识。关于安全用电，正确的做法是(　　)

A．发现有人触电时，应立即用手把他拉开

B．家里的断路器跳闸，应立即合上断路器恢复供电

C．用测电笔辨别火线和零线时，手应接触金属笔卡

D．为了清洁卫生，应经常用湿抹布擦拭正在工作的台灯

【答案】C

【解析】A.发现有人触电时，应立即切断电源，再用手把他拉开，故A错误；
B.家里的断路器跳闸，应立即排查故障，等故障排除后再合上断路器恢复供电，故B错误；
C.用测电笔辨别火线和零线时，手应接触金属笔卡，故C正确；
D.用湿抹布擦拭台灯时，应该断开台灯的开关，故D错误。
2．（2021八上·温州期中）下列措施符合安全用电规范的是(　　)

A．一个插座上同时使用多个大功率

B．使用绝缘皮破损的导线

C．用湿布擦拭工作的台灯

D．电冰箱的金属外壳接地用电器

【答案】D

【解析】安全用电的原则: 不接触低压带电体, 不靠近高压带电体。根据用电的安全规范进行分析解答。
A.一个插座上同时使用多个大功率,，会使总电流过大，错误。
B.使用绝缘皮破损的导线,不符合安全用电，错误。
C.用湿布擦拭工作的台灯,容易触电，不符合安全用电，错误。
D.电冰箱的金属外壳接地用电器,符合安全用电，正确。
3．有以下几种做法：①用手同时接触一节干电池的两极；②用手去捡掉落在地上的高压线；③站在地上用手碰家里的火线；④站在干燥的木板上用两手同时分别接触家庭电路的火线和零线。其中会发生触电事故的做法是(　　)

A．①②④ B．①②③ C．①③④ D．②③④

【答案】D

【解析】触电的条件：①接触火线或与火线连通的位置；②形成通路，有电流经过，据此分析判断。
【解答】①用手同时接触一节干电池的两极，由于电池电压远远低于36V，所以非常安全，不会触电；
②用手去捡掉落在地上的高压线，即与火线接触，又与大地相连，会发生触电；
③站在地上用手碰家里的火线，即与火线接触，又与大地相连，会发生触电；
④站在干燥的木板上用两手同时分别接触家庭电路的火线和零线，此时会发生触电。
故D正确，而A、B、C错误。
4．（2021八下·余杭月考）小明家里的电灯都正常发光，当他把电炉的插头插入插座的瞬间，室内电灯全部熄灭，保险丝熔断，发生这种现象的原因可能是（　　）

①电炉的功率太大  ②插座处原来有短路  ③电炉的电阻丝断了 ④电炉的插头处有短路

A．①② B．①④ C．②④ D．③④

【答案】B

【解析】家庭电路电流过大的原因：①用电器的总功率过大；②发生短路，根据题目描述分析判断。

①电炉的的功率比较大，接入电炉后可能会造成总功率过大而烧断保险丝，故①符合题意；
②如果插座处原来就有短路，那么不会等到插入电炉后保险丝才熔断，故②不合题意；
③电炉的电阻丝断了，对其它灯泡没有影响，故③不合题意；
④电炉的插头处有短路，插入插座后造成保险丝熔断，故④符合题意。
那么可能原因为①④。
5．（2019八下·永康期末）如图是某家庭电路的一部分，下列说法正确的是（　　）

A．电冰箱接入三孔插座后电灯与电冰箱是串联

B．电冰箱接入三孔插座能使电冰箱金属外壳接地

C．若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关

D．断开开关S时，站在地上的人接触A点或B点都不会触电

【答案】B

【解析】（1）在家庭电路中，所有的用电器都是并联；
（2）三孔插头的作用就是将用电器的金属外壳接地，保护漏电时不会发生触电事故；
（3）为了用电安全，开关一定要接在火线和用电器之间；
（4）触电的条件：与火线或与火线连通的导体接触；电流能够形成通路。
【解答】A.电冰箱接入三孔插座后电灯与电冰箱是并联而不是串联，故A错误；
B.电冰箱接入三孔插座能使电冰箱金属外壳接地，保护用电安全，故B正确；
C.若在图中甲、乙两处分别装电灯或开关，甲处应装开关，乙处应装灯泡，故C错误；
D.断开开关S时，站在地上的人接触A点与火线接通，站在地上与大地构成通路，因此会发生触电，故D错误。
6．一位“魔术师”在铺有塑料地毯的舞台，上表演不怕电的“魔术”，他将一盏零线普通的白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“魔术师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“魔术师”的皮肤，发现测电笔的氖管都发光。对此表演合理解释是(　　)

A．如果“魔术师”此时光脚直接站在地上，也不会触电

B．“魔术师"的两手均戴有特制绝缘手套

C．在人、灯交替过程中，助手将零线断开了

D．在人、灯交替过程中，助手将火线断开了

【答案】C

【解析】触电的条件：①接触火线或与火线连通的位置；②形成通路，有电流经过，据此分析判断。
A.地面上铺有塑料地毯，从而使魔术师与大地断开接触，此时他只接触火线，不能形成通路，因此不会触电。但是如果光脚接触地面，那么就会形成通路，发生触电，故A错误；
B.如果魔术师带有绝缘手套，那么人体不会带电，测电笔接触就不会发光，故B错误；
CD.测电笔接触魔术师会发光，说明他肯定与火线连通，而没有发生触电，只能说明此时零线断开，故C正确，D错误。

题组B  能力提升练

1．如图所示，一个带金属外壳的用电器，有甲、乙、丙三个触点(可接通或断开)。使用过程中，当人站在地上，身体一部分接触到金属外壳时，最有可能造成触电事故的是三个触点处于(　　)

A．① B．② C．③ D．④

【答案】B

【解析】人体触电事故发生的条件：①接触带电体；②用电流经过人体。根据图片可知，人体接触金属外壳时，只有触电乙闭合，此时外壳才会带电，才能满足触电的第一个条件。触点甲和丙都与大地相连，因此只要有一个触点闭合，电流都会沿着触点流入大地，即此时没有电流通过人体。那么人体触点的情况为：触点甲和丙断开，而触点乙接通。
2．暑期持续的“桑拿天”，居民家里的空调、电扇都不停运转，导致电路火灾时有发生，火警电话不断，调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。

根据学过的科学知识回答下列问题。

（1）“超负荷”是指图　     　(填“①”或“②”)中所示情况。

（2）请你提出一条预防这种火灾发生应采取的措施：　                                　。

【答案】（1）①       （2）避免同时使用多个大功率用电器(或在电路中安装保险丝)

【解析】（1）根据“超负荷”的定义分析解答；
（2）根据这种火灾发生的原因确定防御措施。

【解答】（1）“超负荷”，其实就是用电器的总功率过大，故选①。
（2）为了预防由于总功率过大导致的火灾，应该采取的措施为：避免同时使用多个大功率用电器(或在电路中安装保险丝)。

3．如图所示，甲图中鸟A提示鸟B：“快飞，你会触电的！”鸟B说：“你为什么不会触电？”鸟A回答说：“　                           　”鸟B由于怕触电，飞到了图乙中的位置，此时鸟B将　     　(填“会触电”或“不会触电”)。

【答案】我的两个爪子之间的电压很小；会触电

【解析】触电的发生条件：①接触带电体；②形成通路，有电流经过，据此分析判断。
（1）鸟A与它两脚之间的导线并联，由于导线的电阻非常小，因此会将鸟A短路，从而导致两个爪子之间的电压很小，于是它不会触电；
（2）鸟B双脚踩在开关两侧，此时它与灯泡串联。由于此时它两端的电压较大，且有电流经过，所以它仍然会触电。

4．（2021八上·温州期中）电风扇中有一个自动断电的安全装置，如图所示，当电风扇倾倒时，它　     　电路。(填“断开”或“接通”)，从电路的组成来看，图中的铜球相当于　     　。

【答案】断开；开关

【解析】根据导体和绝缘体以及电路的相关知识，结合题意来分析解答。
【解答】如图，当 电风扇 倾倒时，铜球处断开，两根导线有一根绝缘棒连接，绝缘棒不善于导电，电路处于断开状态，电路是断路；直立时，铜球处连通，电路处处连通，电路处于闭合状态。从电路的组成来看，图中的铜球相当于开关 。

5．（2021八下·绍兴期中）小柯在家中发现了有多个三孔插座的插线板上却配有两孔插头（如图），他认为使用该插线板存在安全隐患；若该插线板同时接上大功率用电器（大功率用电器工作时电流较大），也存在安全隐患。请你加以分析。

【答案】（1）该插线板配的两个插头，缺少接地线，存在安全隐患，危及人的安全；

（2）多个用电器在插线板上的连接方式是并联，并联电路干路电流等于各支路电流之和，同时使用会造成干路电流过大，从而引起电路过载，甚至引发火灾

【解析】（1）三孔插座比两孔插座多一个孔，这个孔与地线相连，可以防止用电器漏电时发生处的事故，据此分析；
（2）在并联电路中，干路电流等于支路电流之和，据此分析接入大功率用电器后总电流的变化即可。
【解答】（1）该插线板配的两个插头，缺少接地线，存在安全隐患，危及人的安全；
（2）多个用电器在插线板上的连接方式是并联，并联电路干路电流等于各支路电流之和，同时使用会造成干路电流过大，从而引起电路过载，甚至引发火灾。

6．（2021八下·长兴月考）小科同学学习了家庭电路的知识后，在生活中更加注意观察家用电器。

（1）如图甲所示，小科做饭时发现电饭锅用的是三脚插头，当插头插人插座时，“E"字插脚的作用是：把电饭锅的　     　和　     　线连在一起；

（2）如图乙所示，把开关(只控制灯泡)、灯泡、插座正确连线。

【答案】（1）外壳；地

（2）解：如图所示

【解析】（1）三孔插座接线时“左零右火中间地”，根据地线的作用解答；
（2）在家庭电路中，用电器都是并联；控制用电器的开关与用电器串联，且接在用电器和火线之间，据此分析解答。

【解答】（1）如图甲所示，小科做饭时发现电饭锅用的是三脚插头，当插头插人插座时，“E"字插脚的作用是：把电饭锅的外壳和地线连在一起；
（2）①从火线上引线，先经过开关，再接灯泡的尾部，最后将灯泡的螺旋套与零线相连即可；
②三孔插座的左孔接零线，右孔接火线，中间的孔接地线，如下图所示：


题组C  培优拔尖练

1．如图所示，两只小鸟停在裸露的电线上，回答下列问题：

（1）为什么右边的小鸟会触电？

（2）为什么左边的小鸟站在电线上不危险？

【答案】（1）答：右边小鸟的两脚分别接触了电灯的两端(并联)，有一定的电压，有电流流过小鸟身上，会触电。

（2）答：左边小鸟的两脚在同一根电线上，两点之间没有电压，没有电流流过，不会触电。

【解析】导体触电的原因是有电压加在导体并且电流流过导体。

（1）右边小鸟的两脚分别接触了灯泡的两端，相当于与灯泡并联，有一定的电压加在小鸟身上，同时有电流从小鸟身上流过，使其触电；
（2）左边小鸟的两脚在同一根电线上，两点之间没有电压，没有电流从小鸟身上流过，小鸟不会触电；

2．（2021八上·温州期中）现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。如图所示，用标有“220V,5A”的电器R接在电压为220V的电源上正常工作，电路中还有额定电流为10A的熔丝。则：

（1）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是　     　A（上表电阻数据适用此人）。

（2）熔丝不会“救”人命的原因是　                                                    　。

【答案】（1）0.025

（2）保险丝不能救人的命，I总=5A+0.025A=5.025A，人触电时干路的电流未达到保险丝的额定电流，因此，保险丝不熔断

【解析】(1)由表中数据得出潮湿时，手与脚之间的电阻，又知道电源电压，利用欧姆定律求通过人体的电流；
(2)比较计算出的触电电流与熔丝的熔断电流比较，找出原因。

【解答】(1)由表中数据得出潮湿时，手与脚之间的电阻R= 8.8kΩ=8800Ω，
U=220V
(2)保险丝不能救人的命，I总=5A+0.025A=5.025A，人触电时干路的电流未达到保险丝的额定电流，因此，保险丝不熔断。

3．（2019八下·江干月考）下表提供了一组部分人的人体电阻平均值数据：

根据上表回答以下问题：

（1）赤脚情况下，干燥时的电阻大约是潮湿时电阻的　     　倍；

（2）若人的安全电流在25mA以下，当人在家庭电路中触电，以上哪几项是十分危险的？　   　（填编号）； （3）曾有自称是具有特异功能的“大师”，他让十多个人手拉着手，站在木地板上，两端的人分别裸手握住连接火线和零线的金属丝进行特异功能表演。表演开始时，“大师”对队伍“发功”，后接通电源，竟然发现队伍中的人全部安然无恙。于是“大师”宣布说是特异功能作用的结果。实际上，每人两手间的平均电压　     　（选填“大于”、“等于”或“小于”）一般情况下人体的安全电压值。由计算可知，上述表演　     　（选填“能”或“不能”）证明这位“大师”有特异功能。

【答案】（1）40      （2）④⑤        （3）小于；不能

【解析】（1）从表中找到手与手之间干燥时与潮湿时电阻，然后将它们的阻值作比；
（2）利用表格中给出的电阻利用欧姆定律求通过人体的电流，然后与安全电流进行比较；
（3）在串联电路中，总电压等于各处电压之和，据此解答。
【解答】（1）赤脚情况下，干燥时手与手之间电阻是200kΩ，潮湿时电阻是5kΩ，
那么干燥时的电阻大约是潮湿时电阻的倍数：；
（2）家庭电路的电压是220V，根据欧姆定律得到：
手与手之间：干燥时电流；
潮湿时电流：；
手与脚之间：干燥时电流；
潮湿时电流：；
手与塑料鞋底之间：干燥时电流：；
潮湿时电流：；
通过计算可知，以上几项中④和⑤是十分危险的；
（3）串联电路的总电压等于各处电压之和，十几个人拉手握住火线和零线，相当于将220V分为十几份，那么每个人分到的电压就只有20V作用，肯定小于人体的安全电压，因此不能证明大师的特异功能。
