北京市朝阳区中考物理三年（2020-2022）模拟题汇编-电和磁、信息的传递

北京市朝阳区中考物理三年（2020-2022）模拟题汇编-电和磁、信息的传递

一、单选题

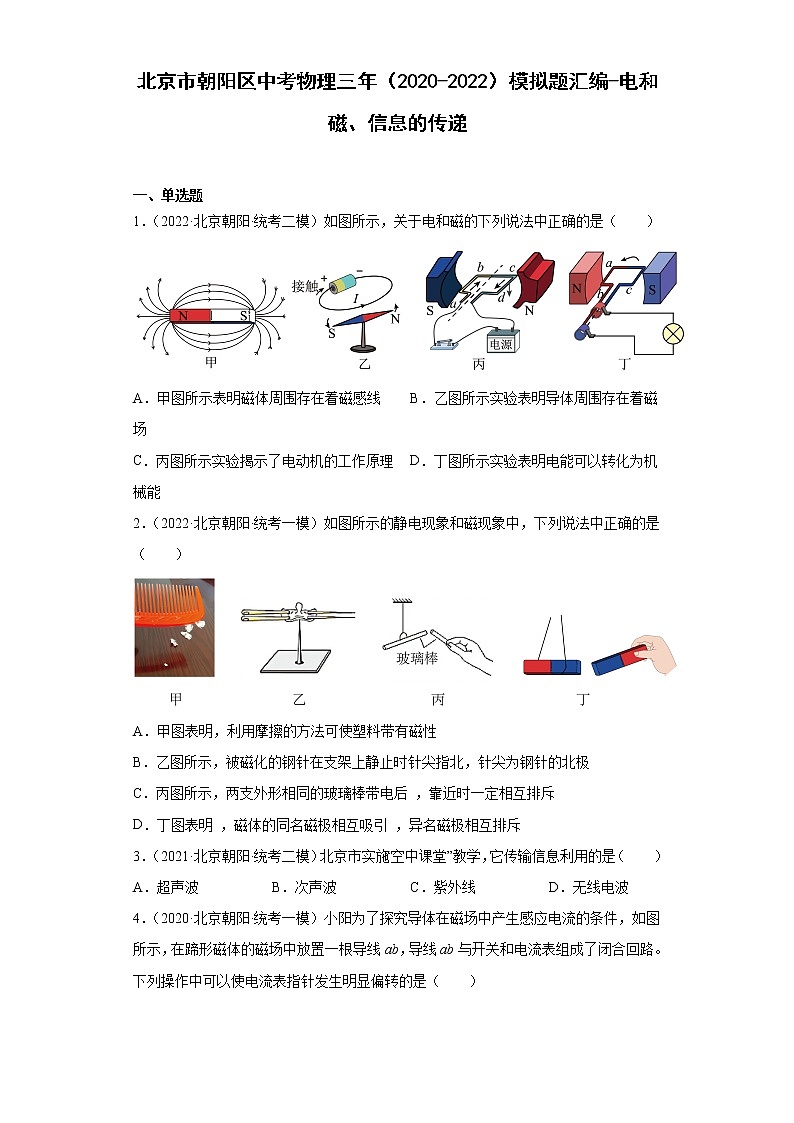

1．（2022·北京朝阳·统考二模）如图所示，关于电和磁的下列说法中正确的是（　　）

A．甲图所示表明磁体周围存在着磁感线 B．乙图所示实验表明导体周围存在着磁场

C．丙图所示实验揭示了电动机的工作原理 D．丁图所示实验表明电能可以转化为机械能

2．（2022·北京朝阳·统考一模）如图所示的静电现象和磁现象中，下列说法中正确的是（　　）

A．甲图表明，利用摩擦的方法可使塑料带有磁性

B．乙图所示，被磁化的钢针在支架上静止时针尖指北，针尖为钢针的北极

C．丙图所示，两支外形相同的玻璃棒带电后 ，靠近时一定相互排斥

D．丁图表明 ，磁体的同名磁极相互吸引 ，异名磁极相互排斥

3．（2021·北京朝阳·统考二模）北京市实施“空中课堂”教学，它传输信息利用的是（　　）

A．超声波 B．次声波 C．紫外线 D．无线电波

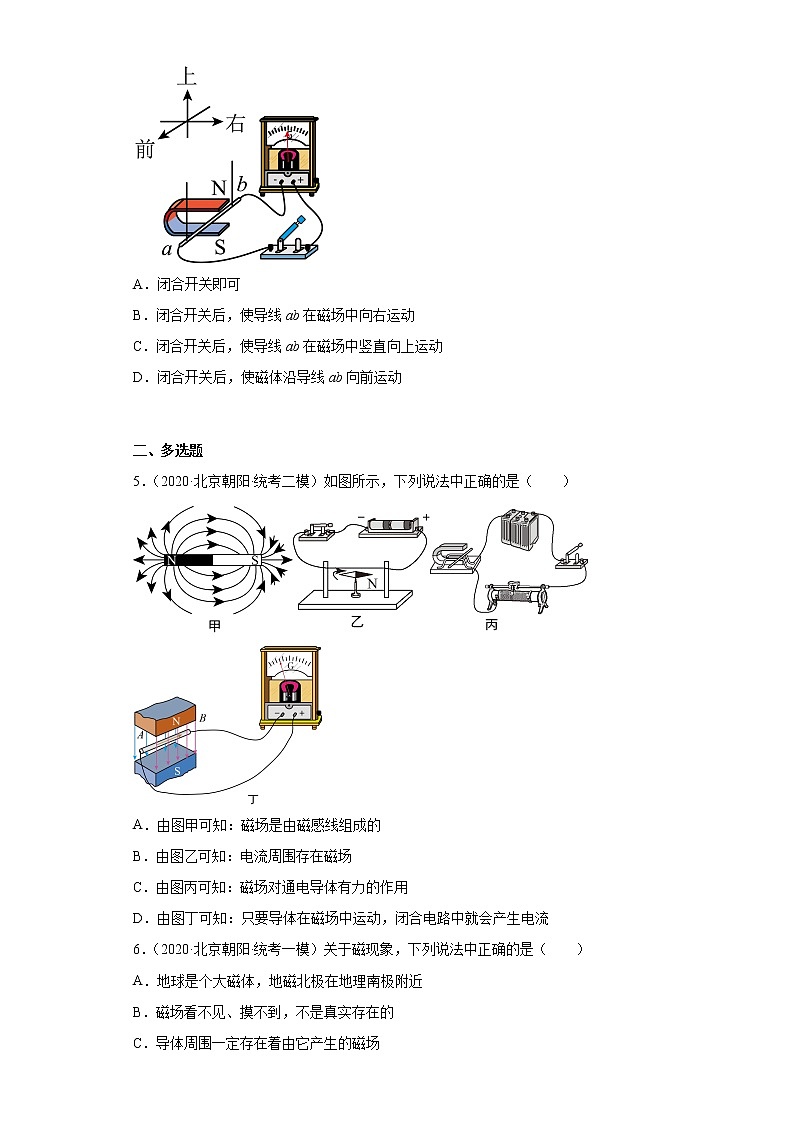

4．（2020·北京朝阳·统考一模）小阳为了探究导体在磁场中产生感应电流的条件，如图所示，在蹄形磁体的磁场中放置一根导线ab，导线ab与开关和电流表组成了闭合回路。下列操作中可以使电流表指针发生明显偏转的是（　　）

A．闭合开关即可

B．闭合开关后，使导线ab在磁场中向右运动

C．闭合开关后，使导线ab在磁场中竖直向上运动

D．闭合开关后，使磁体沿导线ab向前运动

二、多选题

5．（2020·北京朝阳·统考二模）如图所示，下列说法中正确的是（　　）

A．由图甲可知：磁场是由磁感线组成的

B．由图乙可知：电流周围存在磁场

C．由图丙可知：磁场对通电导体有力的作用

D．由图丁可知：只要导体在磁场中运动，闭合电路中就会产生电流

6．（2020·北京朝阳·统考一模）关于磁现象，下列说法中正确的是（　　）

A．地球是个大磁体，地磁北极在地理南极附近

B．磁场看不见、摸不到，不是真实存在的

C．导体周围一定存在着由它产生的磁场

D．磁感线可以形象地描述磁场的分布和方向

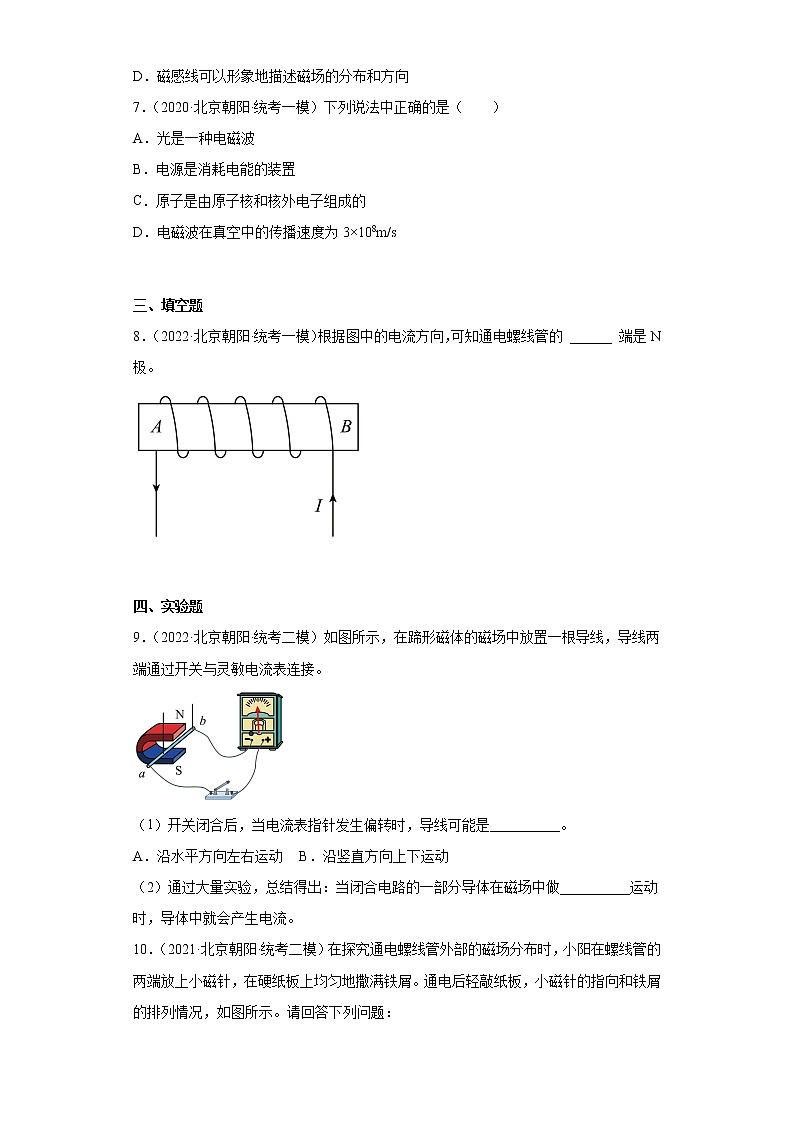

7．（2020·北京朝阳·统考一模）下列说法中正确的是（　　）

A．光是一种电磁波

B．电源是消耗电能的装置

C．原子是由原子核和核外电子组成的

D．电磁波在真空中的传播速度为3×108m/s

三、填空题

8．（2022·北京朝阳·统考一模）根据图中的电流方向，可知通电螺线管的 ______ 端是N极。

四、实验题

9．（2022·北京朝阳·统考二模）如图所示，在蹄形磁体的磁场中放置一根导线，导线两端通过开关与灵敏电流表连接。

（1）开关闭合后，当电流表指针发生偏转时，导线可能是__________。

A．沿水平方向左右运动    B．沿竖直方向上下运动

（2）通过大量实验，总结得出：当闭合电路的一部分导体在磁场中做__________运动时，导体中就会产生电流。

10．（2021·北京朝阳·统考二模）在探究通电螺线管外部的磁场分布时，小阳在螺线管的两端放上小磁针，在硬纸板上均匀地撒满铁屑。通电后轻敲纸板，小磁针的指向和铁屑的排列情况，如图所示。请回答下列问题：

（1）实验中铁屑的作用是___________。

（2）只改变螺线管中的电流方向，观察到的现象是___________。

（3）由实验可得通电螺线管外部的磁场和___________外部的磁场相似。

11．（2020·北京朝阳·统考二模）如图所示，在探究通电螺线管外部磁场的方向时，把小磁针放在螺线管周围不同的位置，从而判断通电螺线管外部磁场的方向：

(1)实验中，放在M点的小磁针静止时，其______（选填“N”或“S”）极所指的方向为M点的磁场方向；

(2)利用实验结论可以判断，当开关闭合后，通电螺线管的左端是_____（选填“N”或“S”）极。

五、综合题

12．（2022·北京朝阳·统考二模）请根据上述阅读材料，回答下列问题：

回家的征程2022年4月16日，神舟十三号载人飞船与天和核心舱分离，翟志刚、王亚平、叶光富出差三人组结束了半年多的太空之旅，按原定计划踏上回家的征程。

神舟十三号载人飞船返回地球依次经过轨返分离、推返分离、进入大气层、开降落伞、开着陆缓冲发动机等关键环节，如图所示，返回过程经历了严酷空间环境和轨道条件的考验。

0时44分，神舟十三号载人飞船与空间站天和核心舱在距地面约400km的轨道上成功分离。载人飞船从空间站撤离后，首先绕地球飞行5圈，每圈用时大约1.5小时，在此过程中，通过推进舱发动机的制动动作降低载人飞船的运行速度，并使载人飞船降至距地面约140km的返回轨道。

返回舱与推进舱分离后继续下落，距地面100k左右进入大气层。此后是返回过程中环境最为恶劣的阶段，空气密度越来越大，返回舱与空气剧烈摩擦，使其底部温度高达上千摄氏度，返回舱被火焰包围，其间会经历4~6分钟的“黑障区”，返回舱与地面失去无线电联系，地面人员无法对返回舱进行控制，也无法获取返回舱内的信息，只能通过电扫雷达等方式进行飞行跟踪。9时47分，在距地面10km左右的高度，返回舱依次打开引导伞、减速伞和主伞。在距地面约1m时，启动反推发动机，使下落速度降至2m/s左右，最终返回舱安全着陆。

此前，神舟十二号飞船返回时绕飞地球18圈，历时一天多。我国技术人员通过对飞行任务事件进行合理裁剪和调整、压缩操作时间，使神舟十三号飞船只绕飞地球5圈，仅需几个小时就安全回家。

（1）返回舱通过__________接受来自地面的指令（选填“超声波”或“电磁波”）；

（2）地球半径约为6400km，请你估算，载人飞船在返回轨道附近飞行时的速度大约为__________km/h（估算时π取3）；

（3）返回舱在返回过程中是如何实现减速的________？

13．（2020·北京朝阳·统考一模）扬声器

电视机、音响、耳机中都有扬声器，每天我们都能听到扬声器发出的悠扬声音。扬声器俗称喇叭，是把电信号转换成声信号的一种装置。因采用不同的材质、技术和工作原理，扬声器可分为许多种类，常见的有动圈式扬声器、静电式扬声器、压电式扬声器等。那么，扬声器是怎样发出声音的呢？

图是动圈式扬声器的构造示意图，它主要由固定的永久磁体、线圈和锥形纸盆构成。当线圈中通过电流时，线圈受到磁铁的作用而运动，由于通过线圈的电流是交变电流，它的大小和方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。

武侠小说中有一种神功，叫“传音入密”，就是说话人可以将声音直接送到受话人的耳中，而在场的其他人无法听到。现在，具有这一神功的装置叫“超声波定向扬声器”。首先，把声音信号调制到超声波上，再通过超声波定向扬声器发出调制后的超声波。由于超声波在传播中，具有很强的方向性，它能使声音局限于某个区域，而其他地方则无法接收。载有声音信号的超声波到达人耳处，通过解调，使受话人听到声音。在博物馆，我们可以把超声波定向扬声器安装在展品上方，只向感兴趣的参观者介绍相关信息，同时保持空间的整体安静，使其他参观者不受干扰。

纵观扬声器近150年的发展史，形态种类可谓百花齐放，成为音响世界里最灿烂的一片天地。

请根据上述材料，回答下面的问题：

(1)由图中的“某一瞬间电流方向”可知，此时线圈的右端为 _____ （选填“N”或“S”）极；

(2)下列实例中，其工作原理与动圈式扬声器工作原理相同的是 _____ （选填字母）；

A．电磁铁 B．电动机 C．发电机

(3)超声波在传播中，具有很强的 ____________ ，因此可以实现声音的定向传递。

参考答案：

1．C

【详解】A．磁体周围存在磁场，磁感线是为了描述磁场的分布假想的曲线，是不存在的曲线，故A错误；

B．乙图是奥斯特实验，说明通电导体周围存在磁场，故B错误；

C．丙图中线圈通电后会转动，说明通电线圈在磁场中受到力的作用，是电动机的原理，故C正确；

D．丁图中线圈在磁场中做切割磁感线运动，产生感应电流，将机械能转化为电能，故D错误。

故选C。

2．B

【详解】A．摩擦起电是因为物体束缚电子的本领不同，导致电子从一个物体转移到了另一个物体，而带电体能吸引轻小物体，所以，利用摩擦的方法可使塑料带电，故A错误；

B．小磁体静止时，指向南的一端是磁体的南极，指向北的一端是磁体的北极，由于被磁化的钢针针尖指北，所以，针尖是磁铁的北极，故B正确；

C．两支外形相同的玻璃棒带同种电荷后，靠近时一定相互排斥；若带异种电荷后，靠近时一定相互吸引，故C错误；

D．图中只显示两磁极相互排斥，但不能说明同名磁极相互吸引 ，异名磁极相互排斥，故D错误。

故选B。

3．D

【详解】电磁波传播不需要介质，可以在真空中传播，可以传递信息，我们现在进行的“空中课堂”教学，利用的是无线电波传递信息，故ABC不符合题意，D符合题意。

故选D。

4．B

【分析】本题考查电磁感应的相关知识，根据产生感应电流的条件分析判断。

【详解】电磁感应现象是指闭合电路中的一部分导体做切割磁感线运动，电路中产生感应电流的现象。

A．如果只闭合开关，部分导体没有做切割磁感线运动，不会产生感应电流，故A项不符合题意；

B．闭合开关后，使导线ab在磁场中向右运动，导体棒切割了磁感线，此时电路中会产生感应电流，故B项符合题意；

CD．闭合开关后，使导线ab在磁场中竖直向上运动与沿导线ab向前运动都不切割磁感线，故都不会产生感应电流，电流表指针不会偏转，故CD项不符合题意。

故选B。

5．BC

【详解】A．磁场是看不见摸不着，但又客观存在的，磁感线是人们为了描述磁场的分布情况，建立理想模型，不是客观存在的，故A项错误；

B．当有电流通过导线时，导线下方的小磁针会偏转，说明电流周围存在磁场，故B项正确；

C．当有电流经过导体时，导体会在导轨上开始运动，说明磁场对通电导体有力的作用，故C项正确；

D．导体在磁场中做切割磁感线运动时，闭合电路中会产生感应电流，故D项错误。

故选BC。

6．AD

【分析】本题考查磁场、磁感线的基本概念。

【详解】A．地球是个大磁体，地磁北极在地理南极附近，故选项A正确；

B．磁场看不见、摸不到，也是真实存在的，故选项B错误；

C．通电导体周围一定存在着由它产生的磁场，导体不通电流则不会产生磁场，故选项C错误；

D．磁感线是为了研究磁场假想出的曲线，可以形象地描述磁场的分布和方向，故选项D正确。

故选AD。

7．ACD

【详解】A．光是一种电磁波，故选项A正确；

B．电源是提供电能的装置，用电器才是消耗电能的装置，故选项B错误；

C．原子是由原子核和核外电子组成的，故选项C正确；

D．电磁波在真空中的传播速度与光相同为3×108m/s，故选项D正确；

故选ACD。

8．A

【详解】用右手握住螺线管，四指的方向和电流方向相同，那么大拇指所指的A端即为螺线管的N极。

9．     A     切割磁感线

【详解】（1）[1]A．导线沿水平方向左右运动 ，导线在磁场中做切割磁感线运动，电路中就产生感应电流，故A符合题意；

B．导线沿竖直方向上下运动，导线在磁场中没有做切割磁感线运动，电路中不会产生感应电流，故B不符合题意。

故选A。

（2）[2]由实验现象可知，闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中就产生感应电流。

10．     反映磁场分布     小磁针旋转，静止时N极指向与原来相反     条形磁体

【详解】（1）[1]磁场分布状态不方便直接观察，实验中铁屑的作用是更直观地反映出磁场分布。

（2）[2]只改变螺线管中的电流方向时，磁场方向发生变化，根据同名磁极相互排斥，观察到的现象是小磁针旋转，静止时N极指向与原来相反。

（3）[3]通电螺线管外部的磁场和条形磁体外部的磁场一样，通电螺线管的两端相当于条形磁体的两个极；通电螺线管两端的极性跟螺线管中电流的方向有关，极性跟电流方向的关系可以用安培定则来判定。

11．     N     S

【详解】(1)[1]物理学上规定，在磁场中的某一点，小磁针静止时N极所指的方向就是该点的磁场方向；因此将小磁针放在M点，小磁针静止时N极的指向就是该点处磁场的方向。

(2)[2]当开关闭合后，电流由右侧流入，右手握住螺线管，四指指向电流方向，大拇指指向右方，即螺线管的右端为N极，左侧为S极。

12．     电磁波     26160     见解析

【详解】（1）[1]电磁波可以在真空中传播，无线通信都是利用电磁波来工作的，超声波不能在真空中传播，所以返回舱通过电磁波接受来自地面的指令的。

（2）[2] 地球半径约为6400km，返回轨道距地面140km，则返回轨道距地心的距离为

r=6400km+140km=6540km

载人飞船在返回轨道飞行1圈所用的时间为1.5h，载人飞船在返回轨道飞行1圈的距离为

c=2πr=2×3×6540km=39240km

载人飞船在返回轨道飞行的速度为

（3）[3]根据材料可知，返回舱在返回过程中是利用推进舱发动机制动减速、利用空气阻力减速、利用减速伞减速、利用反推发动机减速来实现减速的。

13．     S     B     方向性

【详解】(1)[1]由图可以看出，螺线管中的电流方向是向上的，故由右手定则可知，线圈的右端为S极。

(2)[2]动圈式扬声器工作原理是磁场对通电导体有力的作用，电能转化成为机械能。

A．电磁铁工作原理是通电导线周围存在磁场，故A选项不符合题意。

B．电动机工作原理是磁场对通电导体有力的作用，故B选项符合题意。

C．发电机工作原理是电磁感应现象，故C选项不符合题意。

故选B。

(3)[3]由第三自然段内容可知，超声波在传播中，具有很强的方向性。
