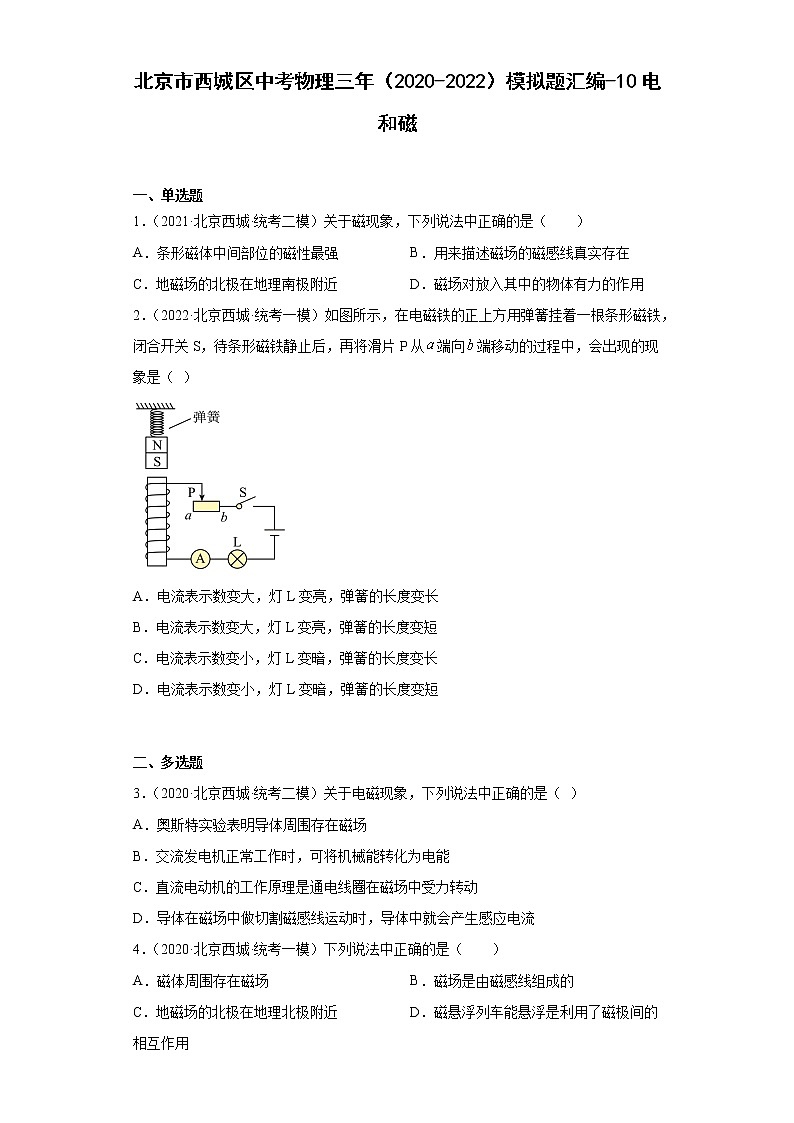

北京市西城区中考物理三年（2020-2022）模拟题汇编-10电和磁

北京市西城区中考物理三年（2020-2022）模拟题汇编-10电和磁

一、单选题

1．（2021·北京西城·统考二模）关于磁现象，下列说法中正确的是（　　）

A．条形磁体中间部位的磁性最强 B．用来描述磁场的磁感线真实存在

C．地磁场的北极在地理南极附近 D．磁场对放入其中的物体有力的作用

2．（2022·北京西城·统考一模）如图所示，在电磁铁的正上方用弹簧挂着一根条形磁铁，闭合开关S，待条形磁铁静止后，再将滑片P从端向端移动的过程中，会出现的现象是（  ）

A．电流表示数变大，灯L变亮，弹簧的长度变长

B．电流表示数变大，灯L变亮，弹簧的长度变短

C．电流表示数变小，灯L变暗，弹簧的长度变长

D．电流表示数变小，灯L变暗，弹簧的长度变短

二、多选题

3．（2020·北京西城·统考二模）关于电磁现象，下列说法中正确的是（  ）

A．奥斯特实验表明导体周围存在磁场

B．交流发电机正常工作时，可将机械能转化为电能

C．直流电动机的工作原理是通电线圈在磁场中受力转动

D．导体在磁场中做切割磁感线运动时，导体中就会产生感应电流

4．（2020·北京西城·统考一模）下列说法中正确的是（　　）

A．磁体周围存在磁场 B．磁场是由磁感线组成的

C．地磁场的北极在地理北极附近 D．磁悬浮列车能悬浮是利用了磁极间的相互作用

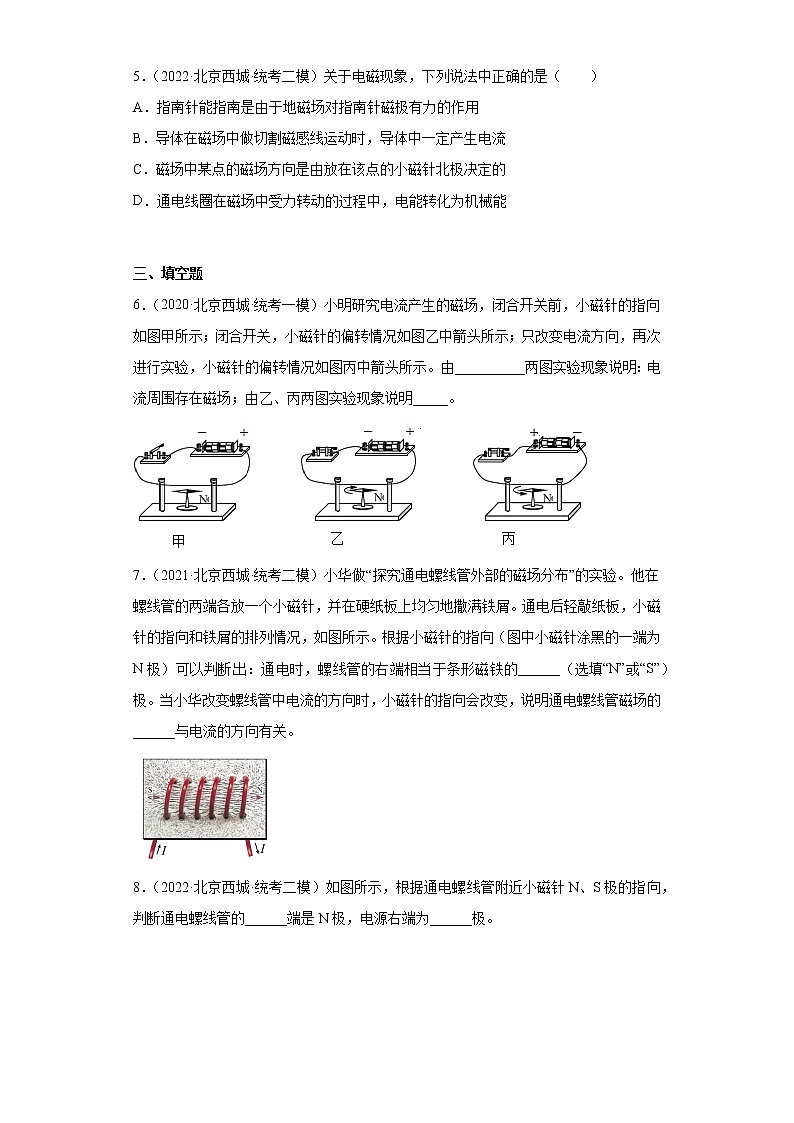

5．（2022·北京西城·统考二模）关于电磁现象，下列说法中正确的是（　　）

A．指南针能指南是由于地磁场对指南针磁极有力的作用

B．导体在磁场中做切割磁感线运动时，导体中一定产生电流

C．磁场中某点的磁场方向是由放在该点的小磁针北极决定的

D．通电线圈在磁场中受力转动的过程中，电能转化为机械能

三、填空题

6．（2020·北京西城·统考一模）小明研究电流产生的磁场，闭合开关前，小磁针的指向如图甲所示；闭合开关，小磁针的偏转情况如图乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情况如图丙中箭头所示。由__________两图实验现象说明：电流周围存在磁场；由乙、丙两图实验现象说明_____。

7．（2021·北京西城·统考二模）小华做“探究通电螺线管外部的磁场分布”的实验。他在螺线管的两端各放一个小磁针，并在硬纸板上均匀地撒满铁屑。通电后轻敲纸板，小磁针的指向和铁屑的排列情况，如图所示。根据小磁针的指向（图中小磁针涂黑的一端为N极）可以判断出：通电时，螺线管的右端相当于条形磁铁的______（选填“N”或“S”）极。当小华改变螺线管中电流的方向时，小磁针的指向会改变，说明通电螺线管磁场的______与电流的方向有关。

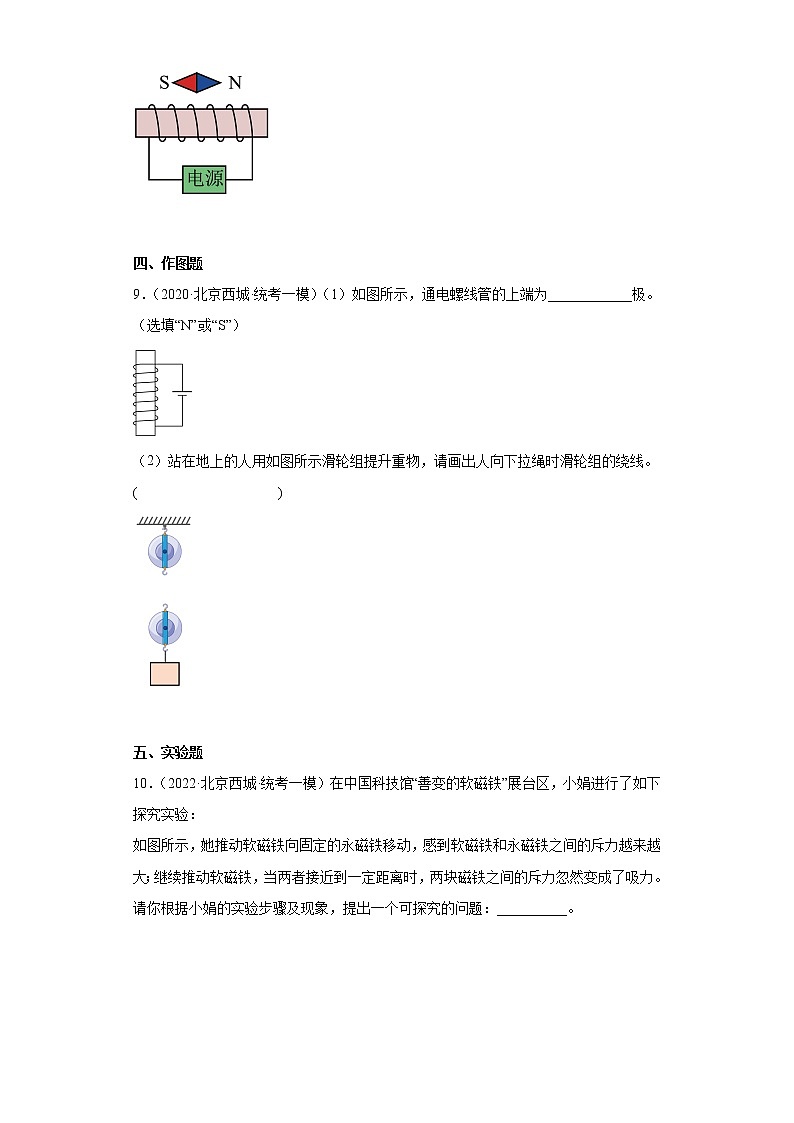

8．（2022·北京西城·统考二模）如图所示，根据通电螺线管附近小磁针N、S极的指向，判断通电螺线管的______端是N极，电源右端为______极。

四、作图题

9．（2020·北京西城·统考一模）（1）如图所示，通电螺线管的上端为____________极。（选填“N”或“S”）

（2）站在地上的人用如图所示滑轮组提升重物，请画出人向下拉绳时滑轮组的绕线。

(                    )

五、实验题

10．（2022·北京西城·统考一模）在中国科技馆“善变的软磁铁”展台区，小娟进行了如下探究实验：

如图所示，她推动软磁铁向固定的永磁铁移动，感到软磁铁和永磁铁之间的斥力越来越大；继续推动软磁铁，当两者接近到一定距离时，两块磁铁之间的斥力忽然变成了吸力。请你根据小娟的实验步骤及现象，提出一个可探究的问题：__________。

参考答案：

1．C

【详解】A．条形磁体中间部位的磁性最弱，两极磁性最强，故A错误；

B．磁感线是为了形象描述磁场而画出来的假想的线，不是真实存在的，故B错误；

C．地磁场的南北极与地理的南北极刚好相反，且不重合，即地磁场的北极在地理南极附近，故C正确；

D．磁场对放入其中的磁性物质或磁体有力的作用，而不是所以物体都有力的作用，故D错误。

故选C。

2．B

【详解】CD．将滑片P从端向端移动的过程中，滑动变阻器的阻值变小，总电阻变小，电路中的电流变大，灯L变亮，故CD错误；

AB．将滑片P从端向端移动的过程中，电流变大，灯泡变亮，电磁铁的磁性变强，根据安培定则，四指的方向为电流的方向，大拇指的方向为N极，故下端为N极，上端为S极，根据同名磁极相互排斥，由于斥力增强，则弹簧变短，故A错误，B正确。

故选B。

3．BC

【详解】A．奥斯特实验证明电流的周围存在磁场，而非导体周围存在磁场。A选项错误，不符合题意；

B．发电机工作时，线圈在磁场中运动过程中，线圈中产生电流，是把机械能转化为电能。B选项正确，符合题意；

C．磁场对其中的通电线圈产生力的作用，使其转动，这是电动机的工作原理。C选项正确，符合题意；

D．产生感应电流的其中一个条件是：导体必须是闭合电路的一部分。故D选项错误，不符合题意。

故选B、C。

4．AD

【详解】A．在磁体的周围存在着看不见、摸不到的物质，我们把这种物质称为磁场，故A正确；

B．磁感线并不是真实存在的，所以磁场并不是由磁感线组成的，故B错误；

C．地理南北极和地磁南北极正好相反，地磁场的北极在地理南极附近，故C错误；

D．磁悬浮列车的原理是同名磁极相互排斥，故D正确。

故选AD。

5．AD

【详解】A．指南针属于磁体，有南北两个磁极，放入地磁场中会受到磁力的作用而指示南北方向，故A正确；

B．闭合电路的一部分导体在磁场中做切割磁感线运动，才能产生感应电流，,故B错误；

C．磁场中某点的磁场方向是一定的，可以由放在该点的小磁针北极的指向来判断，但磁场方向不是由小磁针决定的，故C错误；

D．通电线圈在磁场中受力转动的过程中，消耗电能转化为线圈的机械能，故D正确。

故选AD。

6．     甲、乙     电流产生的磁场方向跟电流方向有关

【详解】[1]甲图断电时小磁针没有发生偏转，乙图通电时小磁针发生偏转，则甲乙两图说明通电导线周围存在磁场。

[2]乙丙两图，通过对调电源的正负极改变了电路中电流的方向，此时小磁针偏转方向和原来相反了，说明通电导线产生的磁场方向和电流方向有关。

7．     N     方向

【详解】[1]根据同名磁极相互排斥可知，通电螺线管的右端相当于条形磁铁的N极。

[2]当小华改变螺线管中电流的方向时，小磁针的指向会改变，即通电螺线管的磁场方向也改变，说明通电螺线管磁场的方向与电流的方向有关。

8．     左     正

【详解】[1]通电螺线管相当于条形磁铁，根据同名磁极相互排斥、异名磁极相互吸引可知通电螺线管的左端为N极，右端为S极。

[2]由右手定则可知，当拇指指向左端时，在通电螺线管的正面四指向上，即电流在通电螺线管的正面向上，可知电流从电源的右端出发回到左端，可知电源的右端为正极，左端为负极。

9．     S

【详解】(1)[1]据图，电流从电源正极流向负极，螺线管正面电流的方向向左，根据安培定则，螺线管的上端为S极。

(2)[2]因为滑轮组要求站在地面上提升物体，因此，在绕线时，最终绳子自由端的方向应该向下，如下图：

10．斥力忽然变成吸力时的距离与磁体的磁性强弱的关系是什么？

【详解】她推动软磁铁向固定的永磁铁移动，感到软磁铁和永磁铁之间的斥力越来越大；继续推动软磁铁，当两者接近到一定距离时，两块磁铁之间的斥力忽然变成了吸力，若更换不同磁性强度的磁体，那么斥力会转化为吸引力时两者的距离变大还是变小呢？因此我们可以提出的问题是“斥力忽然变成吸力时的距离与磁体的磁性强弱的关系是什么？
