16.1电压(含答案详解)九年级全一册同步课时讲义（人教版）

人教版九年级物理同步教辅之知・讲・练

第十六章  《电压和电阻》知・讲・练

16.1《电压》课时知・讲・练

 【知识点梳理】

1.电源的作用是提供电压，电压是形成电流的原因。

2.电压的主单位是伏特（V），常用单位有千伏（kV）、毫伏（mV）

它们的换算关系是： 1kV=1000V  1V=1000mV

3.记住以下几个常见的电压值：

①一节干电池的电压是1.5V；②我国家庭电路电压是220V；③对人体安全电压是不高于36V ；

④一节蓄电池的电压是2V；⑤工厂动力线路的电压是380V；⑥手机正常使用时的电压是3.7V.。

4.电压表的使用规则及注意事项：

（1）使用方法与注意事项：

①首先要调零（用螺丝刀调节调零旋钮），明确电压表的量程和分度值；

②电压表应与被测用电器并联；

③“+”接线柱靠近电源正极，“-”接线柱靠近电源负极；

④被测电压不能超过电压表所用量程的最大测量值；

⑤电压表可以直接连到电源的正负极上。

（2）电压表的读数：

①明确所选电压表的量程；

②确定所使用量程的分度值；

③由指针所指位置，读出电压表的示数。

5.电流表与电压表的异同（见下表）：

【典型例题选讲】

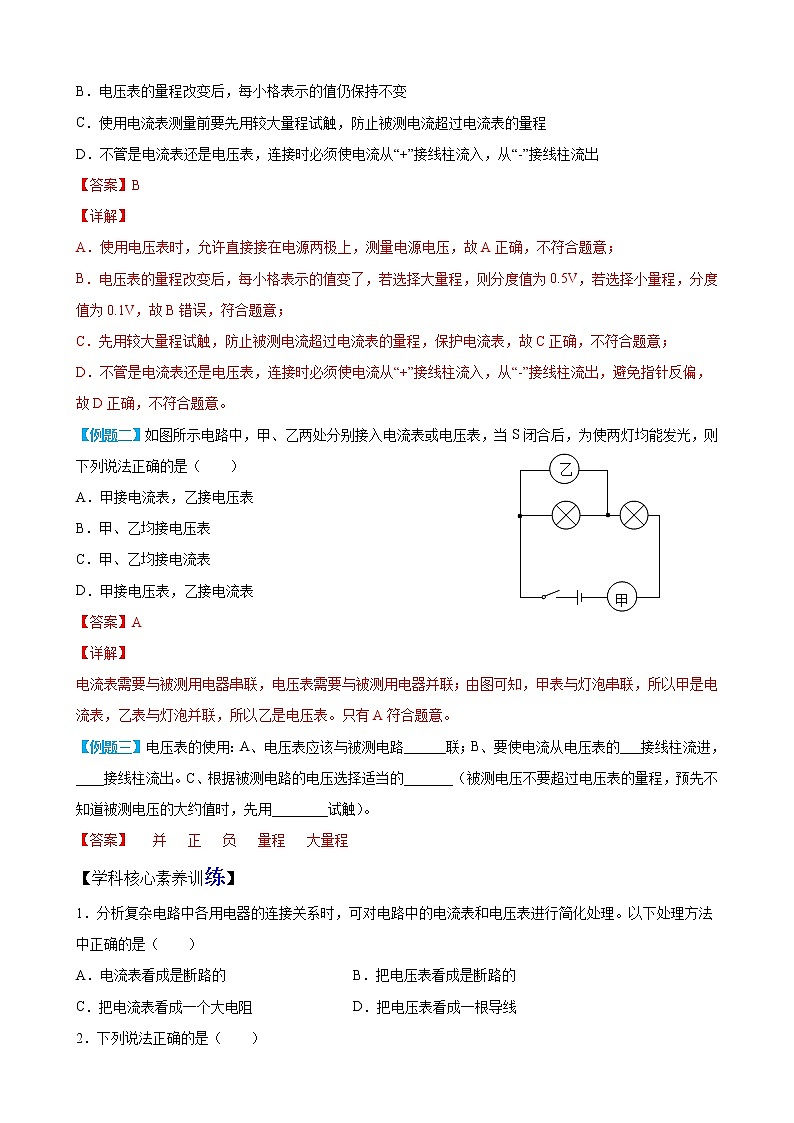

【例题一】下列关于实验仪器使用的说法中错误是（　　）

A．使用电压表时，允许直接接在电源两极上

B．电压表的量程改变后，每小格表示的值仍保持不变

C．使用电流表测量前要先用较大量程试触，防止被测电流超过电流表的量程

D．不管是电流表还是电压表，连接时必须使电流从“+”接线柱流入，从“-”接线柱流出

【答案】B

【详解】

A．使用电压表时，允许直接接在电源两极上，测量电源电压，故A正确，不符合题意；

B．电压表的量程改变后，每小格表示的值变了，若选择大量程，则分度值为0.5V，若选择小量程，分度值为0.1V，故B错误，符合题意；

C．先用较大量程试触，防止被测电流超过电流表的量程，保护电流表，故C正确，不符合题意；

D．不管是电流表还是电压表，连接时必须使电流从“+”接线柱流入，从“-”接线柱流出，避免指针反偏，故D正确，不符合题意。

【例题二】如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则下列说法正确的是（　　）

A．甲接电流表，乙接电压表

B．甲、乙均接电压表

C．甲、乙均接电流表

D．甲接电压表，乙接电流表

【答案】A

【详解】

电流表需要与被测用电器串联，电压表需要与被测用电器并联；由图可知，甲表与灯泡串联，所以甲是电流表，乙表与灯泡并联，所以乙是电压表。只有A符合题意。

【例题三】电压表的使用：A、电压表应该与被测电路______联；B、要使电流从电压表的___接线柱流进，____接线柱流出。C、根据被测电路的电压选择适当的_______（被测电压不要超过电压表的量程，预先不知道被测电压的大约值时，先用________试触）。

【答案】     并     正     负     量程     大量程

【学科核心素养训练】

1．分析复杂电路中各用电器的连接关系时，可对电路中的电流表和电压表进行简化处理。以下处理方法中正确的是（　　）

A．电流表看成是断路的 B．把电压表看成是断路的

C．把电流表看成一个大电阻 D．把电压表看成一根导线

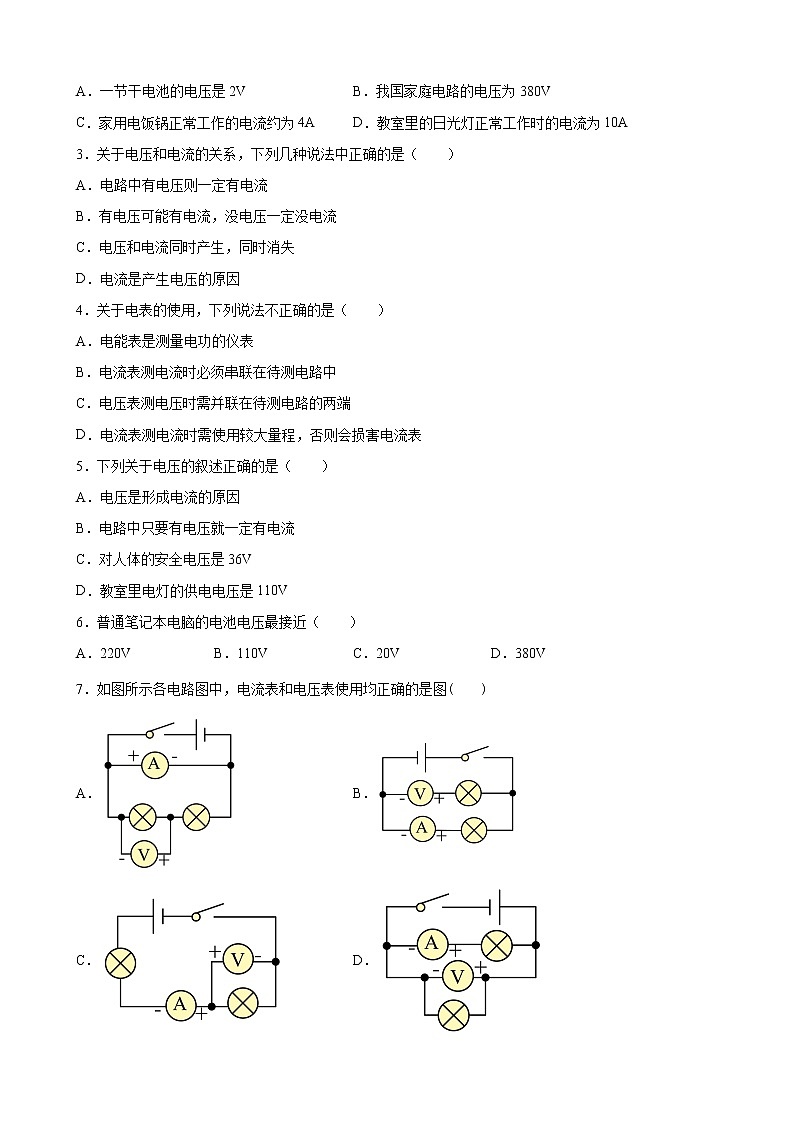

2．下列说法正确的是（　　）

A．一节干电池的电压是2V B．我国家庭电路的电压为380V

C．家用电饭锅正常工作的电流约为4A D．教室里的日光灯正常工作时的电流为10A

3．关于电压和电流的关系，下列几种说法中正确的是（　　）

A．电路中有电压则一定有电流

B．有电压可能有电流，没电压一定没电流

C．电压和电流同时产生，同时消失

D．电流是产生电压的原因

4．关于电表的使用，下列说法不正确的是（　　）

A．电能表是测量电功的仪表

B．电流表测电流时必须串联在待测电路中

C．电压表测电压时需并联在待测电路的两端

D．电流表测电流时需使用较大量程，否则会损害电流表

5．下列关于电压的叙述正确的是（　　）

A．电压是形成电流的原因

B．电路中只要有电压就一定有电流

C．对人体的安全电压是36V

D．教室里电灯的供电电压是110V

6．普通笔记本电脑的电池电压最接近（　　）

A．220V B．110V C．20V D．380V

7．如图所示各电路图中，电流表和电压表使用均正确的是图(     )

A． B．

C． D．

8．小邦同学用电压表进行测量时，闭合开关，发现指针向“0”刻度的左侧偏转。下列原因分析正确的是（　　）

A．“+”、“-”接线柱接反了 B．被测电压超过电压表量程

C．实验前指针没有对准零刻度线 D．没有估测待测电压的大小

9．如图所示是电压表的表盘，其示数是（　　）

A．2.05V B．2.5V C．10.5V D．12.5V

10．如图所示，当开关S闭合后，电压表能直接测量灯泡L2两端电压的是（　　）

A．B．C． D．

11．如图所示电路图中，能用电压表正确测出灯泡L1俩端电压的是（　　）

A．B． C． D．

12．工作和生活中，手机已成为人们常用的工具。如图的华为智能手机的电池电压最接近（　　）

A．3.7V B．0.7V C．220V D．380V

13．在如图所示的电路中，当开关闭合时，能用电压表测出两端电压的是（　　）

A．B．C．D．

14．如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（　　）

A．①是电流表，②和③是电压表 B．①和②是电流表，③是电压表

C．①和③是电压表，②是电流表 D．①②和③都是电流表

15．电压表：

（1）电压表的电路符号是______．学生用电压表有两个量程，分别是______和______，使用前必须确认电压表的______和分度值．

（2）电压表使用方法与注意事项：

①两要：要与被测电路______联；要使电流从电压表______接线柱流入，从______接线柱流出．

②一不：所测电压不能超过所选______．

③一可：电压表可以直接接在电源两极上，此时测得的是______电压．

16．测量电压大小的仪器是________________．使用时应将它________在被测电路两端，必须使它的“________”接线柱与用电器靠近电源________的一端相连．被测电压的大小不得超过电压表的________，读数时，要看清所选________和对应的________________．

17．电压表的读数方法：A、看接线柱确定________。B、看_________（每一小格代表多少伏）。C、看指针偏转了多少格，即有多少伏。（电压表有两个量程： 0~3 V，每小格表示的电压值是____ V；0~15V，每小格表示的电压值是______V。）

18．如图所示，电流表的示数为___________A，电压表的示数为___________V。

19．如图电路中一切元件均正常，电源电压为U，当R1被烧断时，电压表读数为______；当R1被短路时，电压表示数是______。

20．如图所示电路图中，电压表测量的是灯泡______两端电压。

21．在烧杯中加入盐水，然后将连在电压表上的铜片和锌片浸入盐水中，这样就制成一个盐水电池，其现象如图所示。 电池的正极是______（选填“锌片”或“铜片”），该电池是将______能转化为电能，此时盐水中电流的方向为______（选填“从铜片到锌片”或“从锌片到铜片”）

22．如图所示，图甲中电压表的分度值为 ______ V，读数为 ______ V；若使用前出现如图乙所示的情况，则原因是 ______ 。

23．如图所示电路中，电压表测量的是______两端的电压．若要使电压表测量电灯L1两端的电压，只需要将导线______（选填1、2、3、4等数字）的右端改接到________（选填a、b、c、d等字母）接线柱上即可．

参考答案：

1．B

【详解】

电压表的内阻非常在，连接入电路中相当于断路，电流表的内阻非常小，连接入电路中相当于一根导线。故ACD错误，B正确。

故选B。

2．C

【详解】

A．一节干电池的电压是1.5V，故A错误；

B．我国家庭电路的电压为220V，故B错误；

C．家用电饭锅正常工作的电流约为4A，故C正确；

D．教室里的日光灯正常工作时的电流为0.1A，故D错误。

故选C。

3．B

【详解】

A．电流产生的条件是：一是电路要闭合，二是有电源存在；因此有电压不一定有电流，故A错误；

B．电路两端有电压，当再闭合开关形成通路时，才会形成电流，当电路断开时，有电压，但电路中没有电流，故B正确；

C．电路两端有电压，若电路是开路，电路中无电流，故C错误；

D．电压是形成电流的原因，故D错误。

故选B。

4．D

【详解】

A．电能表是测量在一段时间内电流做功多少（或消耗电能多少）的仪表，故A正确，不符合题意；

B．电流表是测量电路中电流大小的仪表，使用时应将电流表串联在待测电路中，故B正确，不符合题意；

C．电压表是测量用电器两端电压的仪表，使用时应将电压表并联在待测电路的两端，故C正确，不符合题意；

D．用电流表测电流时，若无法估计被测电流的大小，应采用试触法选取合适的量程，不一定用较大量程，故D错误，符合题意。

故选D。

5．A

【详解】

A．电路中有电流必定有电压，电压是形成电流的原因，故A正确；

B．电路中有持续电流的条件是有电压且电路通路，故B错误；

C．对人体的安全电压是不超过36V，故C错误；

D．教室里电灯的供电电压是220V，故D错误。

故选A。

6．C

【详解】

笔记本电脑电池基本都采用4个锂电池串联起来的，所以普通笔记本电脑的电池按照型号不同，电压一般为14～22V。

故选C。

7．D

【详解】

A.因为电流表的电阻很小，它必须与用电器串联，并联在电源两端，闭合开关后会形成电源短路，故A错误；

B.电压表的电阻很大，它必须与被测用电器或电路并联，串联的位置相当于断路，故B错误；

C.电流是从电流表的负接线柱流入，正接线柱流出的，这样连接电流表的指针会反偏，不能测量出电路中电流。故C错误；

D.电流表和一条支路的灯泡串联，电压表和灯泡并联，都符合接线原则，故D正确。

故选D。

8．A

【详解】

使用电压表时，必须使电流从正接线柱流入，从负接线柱流出，指针会向右侧偏转；电压表指针向左偏转，即指针反向偏转，这是电压表正负接线柱接反了造成的。

故选A。

9．B

【详解】

由图示知，电压表所选量程为0~3V，对应的分度值为0.1V，示数为2.5V，故ACD不符合题意B符合题意。

故选B。

10．B

【详解】

A．由图知道，电压表和L1并联，电压表测量L1两端的电压，故A不符合题意；

B．由图知道，电压表和L2并联，电压表测量L2两端的电压，故B符合题意；

C．由图知道，电压表跟开关并联，开关闭合后电压表被短路，电压表的示数为0，故C不符合题意；

D．由于电压表串联在电路中了，所以，电压表不能直接测量灯泡L2两端电压，故D不符合题意。

故选B。

11．A

【详解】

A．由图知道，电压表与灯L1并联，即电压表测量的是灯L1两端电压，且正负接线柱接法正确，故A符合题意；

B．由图知道，该电路为串联电路，电压表测量的是电源电压，故B不符合题意；

C．由图知道，该电路为串联电路，电压表与灯L2并联，不能测出灯L1两端电压，故C不符合题意；

D．由图知道，该电路为串联电路，电压表与灯L1并联，正负接线柱接法是错误的，故D不符合题意。

故选A。

12．A

【详解】

智能手机的电池电压一般为3.7V，我国家庭电路的电压为220V，我国居民三相电源的电压为380V，故A符合题意，BCD不符合题意。

故选A。

13．B

【详解】

A．电压表与串联在一条支路中，不能测出的电压，故A不符合题意；

B．两灯泡并联，两灯泡电压相等且都等于电源电压，电压表测电源电压，即可以测的电压，故B符合题意；

C．两灯泡串联，电压表测两灯泡的总电压，不能测出的电压，故C不符合题意；

D．电压表与灯泡并联，测的是灯泡的电压，故D不符合题意。

故选B。

14．C

【详解】

A．闭合开关，当①是电流表，②和③是电压表时，只L2发光，故A错误；

B．闭合开关，①和②是电流表，③是电压表时，L1短路，故B错误；

C．闭合开关，①和③是电压表，②是电流表时，L1和L2串联，故C正确；

D．闭合开关，①②和③都是电流表时，电源短路，故D错误。

故选C。

15．          0～3     0～15     量程     并     正     负     量程     电源

【详解】

(1)[1] 电压表的电路符号是；

[2][3]实验室中学生常用的电压表的量程是03V，015V；

[4]使用前要想正确的读出数据必须确认电压表的量程和分度值；

(2) ①[5][6][7]电压表要与被测电路并联；要使电流从电压表的正接线柱流入，从负接线柱流出；

②[8] 所测电压不能超过所选量程；

③[9]电压表可以直接接电源两极，所测的得是电源电压．

16．     电压表     并联     +     正极     量程     量程     分度值

根据电压表的正确使用方法进行分析，即电压表与被测用电器并联连接，且电流要“正进负出”，不能超过量程等．

【详解】

[1]根据电压表的特点和使用要求可知：测量电压使用电压表；

[2]在测量某电路两端的电压时，必须把电压表与被测电路并联起来；

[3][4]必须使电压表的“+”接线柱与用电器靠近电源正极的一端相连；

[5]被测电压的大小不得超过电压表的量程；

[6][7]电压表读数时，要看清所选量程和对应的分度值．

17．     量程     分度值     0.1     0.5

略

18．     0.38     6

【详解】

[1]由图知道，电流表使用的量程为0～0.6A，每一个大格代表0.2A，每一个小格代表0.02A，示数是0.38A。

[2]电压表使用的量程为0～15V，每一个大格代表5V，每一个小格代表0.5V，其示数是6V。

19．     U     0

【详解】

[1]由图知道，当R1被烧断时，电压表测电源的电压，示数为U。

[2]当R1被短路时，电压表被短路，示数为0V。

20．L1

【详解】

由电路图可知，该电路是串联电路，电压表并联在灯泡L1的两端，所以电压表测的是灯泡L1两端的电压。

21．     铜片     化学     从锌片到铜片

【详解】

[1]因为电压表指针向右正向偏转，与电压表正接线柱相连的为电池的正极，所以铜片是电池的正极。

[2]该电池消耗化学能，产生电能，将化学能转化为电能。

[3]电池内部电流的方向从负极流到正极，所以盐水中电流的方向为从锌片到铜片。

22．     0.1     2.3     电压表未调零

【详解】

[1][2]由甲图知，电压表的量程为0～3V，分度值为0.1V，示数为2.3V。

[3]由乙图知，电压表的指针未指在0刻度线处，原因是电压表未调零。

23．     L1和L2(或电源)     3     b

【详解】

由图电流从电源正极流出,依次通过开关、L2、L1回到电源负极,即两灯串联,电压表接在a、d两点间,所以电压表测的是L1和L2(或电源)的电压；若要使电压表测量电灯L1两端的电压,即与L1并联(接在L1两端)，只需要将导线3的右端改接到b即可．

【点睛】

电压表的正确使用规则：电压表应与被测的用电器并联；要使电流从电压表的“+”接线柱流进，“-”接线柱流出．
