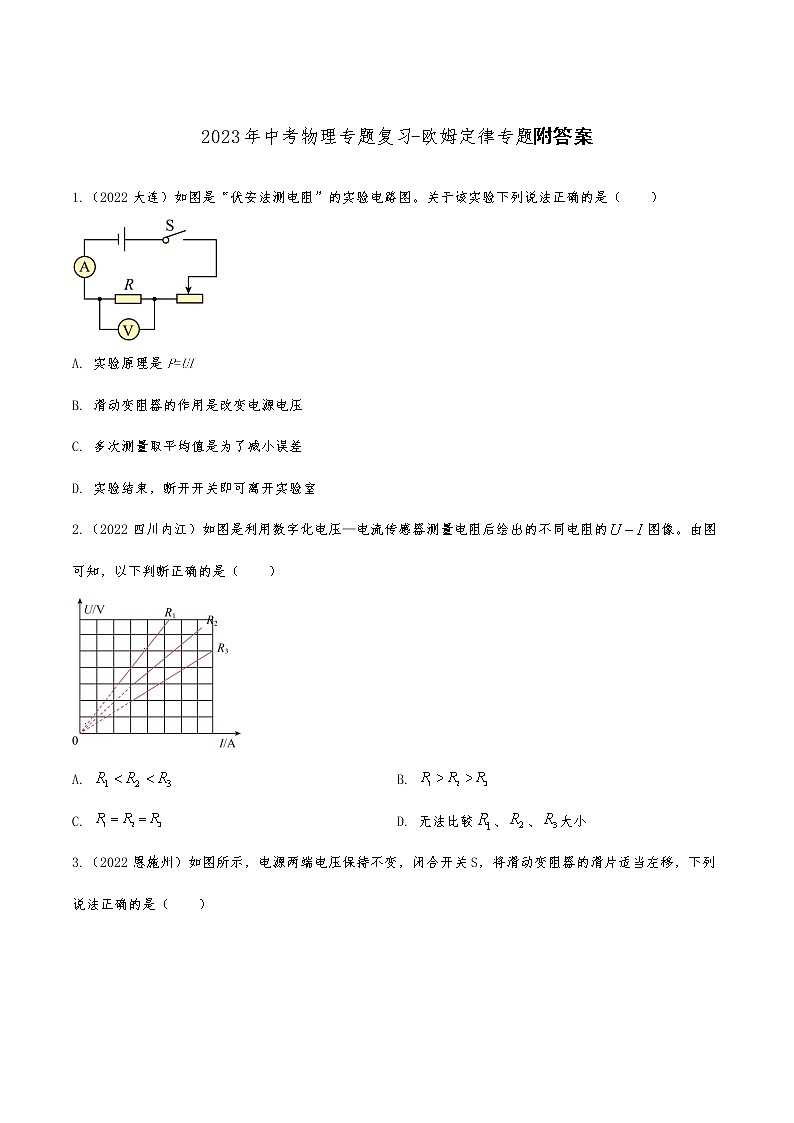

2023年中考物理二轮专题复习 -欧姆定律

这是一份2023年中考物理二轮专题复习 -欧姆定律，共39页。
A. 实验原理是P=UI
B. 滑动变阻器的作用是改变电源电压
C. 多次测量取平均值是为了减小误差
D. 实验结束，断开开关即可离开实验室
2.（2022四川内江）如图是利用数字化电压—电流传感器测量电阻后绘出的不同电阻的图像。由图可知，以下判断正确的是（ ）
A. B.
C. D. 无法比较、、大小

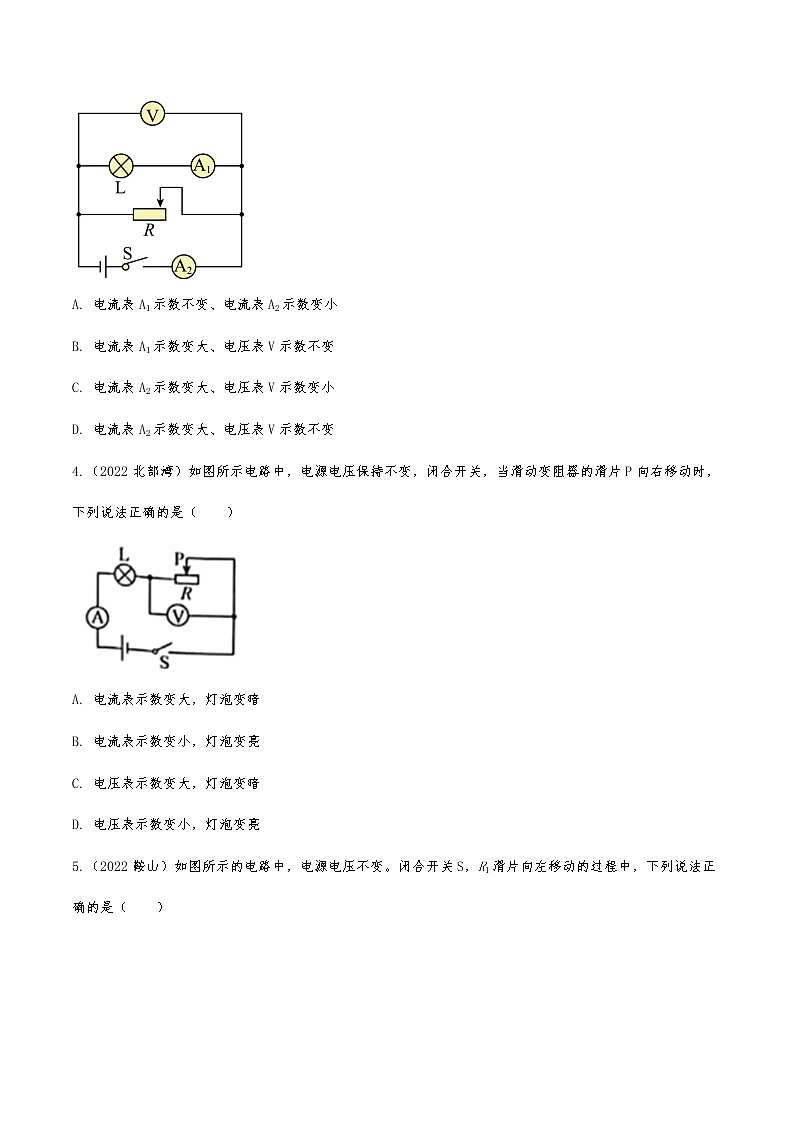

3.（2022恩施州）如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，下列说法正确的是（ ）
A. 电流表A1示数不变、电流表A2示数变小
B. 电流表A1示数变大、电压表V示数不变
C. 电流表A2示数变大、电压表V示数变小
D. 电流表A2示数变大、电压表V示数不变
4.（2022北部湾）如图所示电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右移动时，下列说法正确的是（ ）
A. 电流表示数变大，灯泡变暗
B. 电流表示数变小，灯泡变亮
C. 电压表示数变大，灯泡变暗
D. 电压表示数变小，灯泡变亮

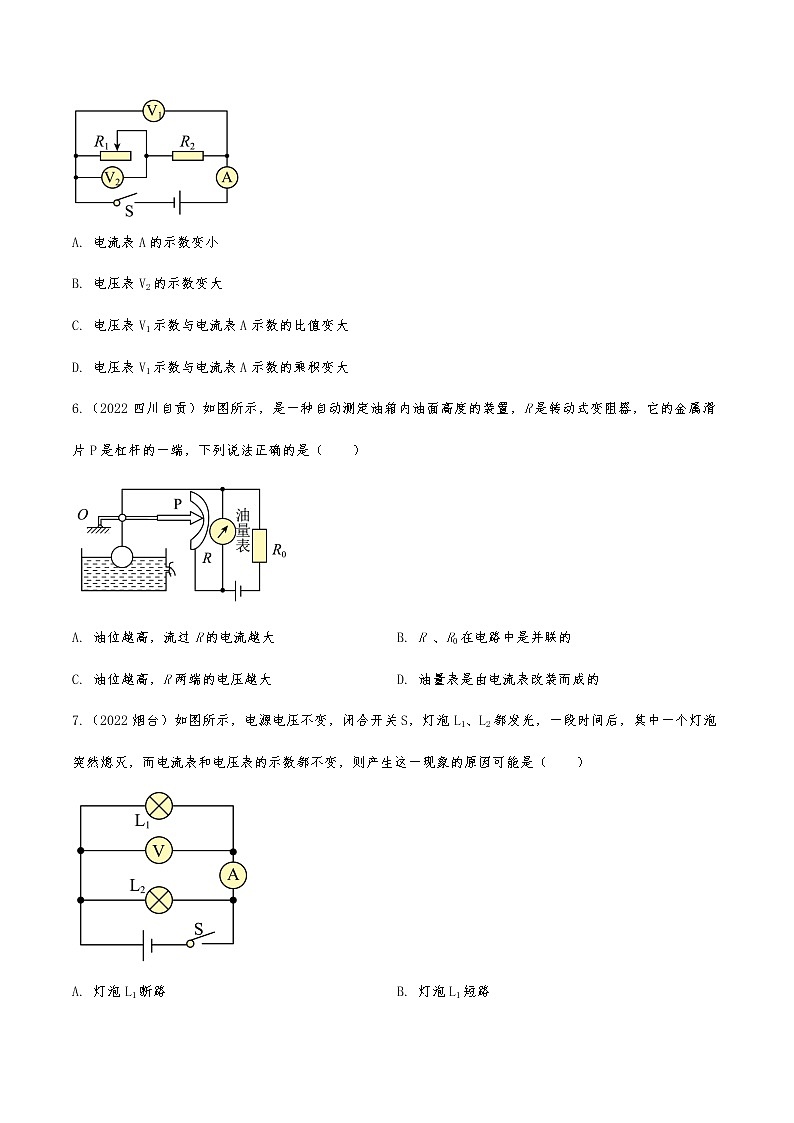

5.（2022鞍山）如图所示的电路中，电源电压不变。闭合开关S，R1滑片向左移动的过程中，下列说法正确的是（ ）
A. 电流表A的示数变小
B. 电压表V2的示数变大
C. 电压表V1示数与电流表A示数的比值变大
D. 电压表V1示数与电流表A示数的乘积变大
6.（2022四川自贡）如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）
A. 油位越高，流过R的电流越大B. R 、R0在电路中是并联的
C. 油位越高，R两端的电压越大D. 油量表是由电流表改装而成的
7.（2022烟台）如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光，一段时间后，其中一个灯泡突然熄灭，而电流表和电压表的示数都不变，则产生这一现象的原因可能是（ ）
A. 灯泡L1断路B. 灯泡L1短路
C. 灯泡L2断路D. 灯泡L2短路
8.（2022绥化）图甲是探究欧姆定律的实验电路，电源电压恒定，R1是滑动变阻器，R2是定值电阻；图乙中的a、b分别是将滑动变阻器R1的滑片从最左端移动到最右端的过程中，电流表A的示数随两电压表V1、V2的示数变化关系图象。下列说法中正确的是（ ）
A. 图线a是电流表A的示数随电压表V1的示数变化关系图象
B. 当电压表V1、V2的示数相等时，滑片在滑动变阻器的中点位置
C. 电源电压是6V
D. 定值电阻阻值是10Ω
9.（2022湖南岳阳）如图，电源电压不变，已知R2=15Ω，合开关后，电流表A1、A2的示数分别为0.5A、0.2A，则通过R1的电流为_______A，电源电压为_______V。
10.（2022贵州黔东南）如图所示，电源电压为12V保持不变，R1=10Ω。只闭合开关S时，电流表的示数为0.3A，则R1两端的电压U1=___________V，R2=___________Ω；当断开开关S，闭合S1、S2时，则电流表的示数为_______A。
11.（2022锦州）如图所示电路，电源电压恒定，定值电阻R2阻值为20Ω，电流表A1和A2的量程均为0~0.6A。闭合开关S，当滑动变阻器R1的滑片从最左端向右移动的过程中，两个电流表的示数之差始终为0.2A。则电压表的示数为______V，滑动变阻器R1允许接入电路的最小阻值为______Ω。
12.（2022四川自贡）如图甲所示，电源电压恒定，定值电阻的阻值为8Ω。将滑动变阻器的滑片从a端滑到中点的过程中，电压表示数U与电流表示数I之间的关系图象如图乙所示。滑动变阻器R的最大阻值为___________。电源电压为___________V。
13.（2022广安）在如图所示电路的“O”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。
14（2022呼和浩特）小安同学在学习电路的串、并联特点后，设计了如图（甲）所示的实验原理图，来测量某一定值电阻Rx的阻值。实验操作如下：
（1）为了保证电路安全，在闭合开关K前，滑动变阻器滑片应滑到最_____端（选填“左”或“右”）；
（2）闭合开关K，将单刀双掷开关拨到1，调节滑动变阻器，使电流表指针指到某一值，如图（乙），电流表读数为_____A；
（3）保持（2）中滑动变阻器滑片位置不变，将单刀双掷开关拨到2，调节电阻箱R，当阻值为10Ω时，电流表示数与（2）中显示数值相同，则被测电阻Rx的阻值为_____Ω。
15.（2022辽宁本溪铁岭辽阳）小明用如图甲所示实验装置探究电流与电阻的关系，所选择的器材有：电压为6V的电源、规格为“20Ω 1A”的滑动变阻器、三个定值电阻（阻值分别为10Ω、15Ω、20Ω）、电压表、电流表各一个、开关、导线若干。
①检查电路后发现有一根导线连接错误，若此时闭合开关，______（填“电压表”或“电流表”）无示数，请在错误的导线上打“×”，并用笔画线代替导线将电路连接正确______；
②排除故障后，闭合开关，调节滑动变阻器滑片直到电压表示数为4V时，电流表示数如图乙所示为______A，连入电路的定值电阻阻值为______Ω；
③保持滑动变阻器滑片位置不动，断开开关，将定值电阻更换为15Ω，再次闭合开关，电压表示数______（填“大于”“小于”或“等于”）4V，应向______侧调节滑动变阻器滑片，直到电压表示数为4V，读出对应电流值；
④再次更换定值电阻，重复上述实验。根据实验数据绘制了如图丙所示的图象，分析图象得出结论：电压一定时，电流与电阻成______比。
16.（2022朝阳）小明利用两节干电池、电流表、电压表、开关、滑动变阻器、阻值为、和的定值电阻各一个以及导线若干等器材，进行了“探究电流与电阻的关系”的实验：
（1）请用笔画线代替导线将图甲实物图连接完整，要求滑动变阻器的滑片向左移动时电流表示数变大__________；
（2）先把的电阻接入电路中，将滑片移至阻值最大端，闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因可能是___________；
（3）排除故障后继续实验，电流表示数如图乙，为___________A；接下来换上的电阻进行实验，闭合开关后，滑片应该向___________端移动，使电压表的示数保持不变；
（4）通过表中实验数据可以得出结论是：___________；
（5）上述实验完成后，他想测量另一个铭牌模糊不清的滑动变阻器Rx的最大阻值，在保证电路安全的情况下，设计了如图丙所示的电路（电源电压恒定但未知，定值电阻的阻值为R0），请将他的实验步骤补充完整：
①闭合开关S，将滑动变阻器的滑片移至最左端，读出电压表的示数为U1；
②___________，读出电压表的示数为U2；
③滑动变阻器最大阻值Rx＝___________（用已知量和测量量的符号表示）。
17.（2022江汉油田、潜江、天门、仙桃）小明和小华通过实验复习“探究电流与电压、电阻的关系”。
（1）小明采用了如下电路进行实验，其中电源电压4.5V、定值电阻阻值5Ω、最大阻值为10Ω和30Ω的滑动变阻器各一只；
①当他准备闭合开关时，小华拦住了他，说接线有一处错误。请在图中将连接错误的导线打“×”，并用笔画一根正确连接的导线；（ ）
②正确连接电路后进行“探究电流与电压的关系”的实验，实验中滑动变阻器的主要作用：一是保护电路；二是___________；
③实验数据记录如表一：
表—
实验时发现无论如何调节滑动变阻器，电压表都不能达到1.0V，说明他选用的滑动变阻器的最大阻值是___________（选填“10Ω”或“30Ω”）。换用另一只滑动变阻器后完成了实验，表一中没有记录的数据是___________；
（2）小华利用小明的实验电路继续实验，在“探究电流与电阻的关系”时，分别将5Ω、10Ω、20Ω的定值电阻接入电路，记录数据如表二:
表二
①当他用5Ω的电阻进行实验后，再换10Ω的电阻接入电路，应向___________方向移动滑片（选填“A”或“B”），直到电压表示数达到___________V；
②分析表二中数据，得出该实验的结论是：___________。
18.（2022武威）“探究导体中电流跟电阻的关系”的实验中，实验器材有：学生电源（6V），电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器（甲“50Ω 1A”，乙“10Ω 2A”）和导线若干。
（1）请根据图甲所示的电路图用笔画线代替导线，将图乙所示的实物连接成完整电路图（要求连线不得交叉）；（ ）
（2）连接电路时，开关应处于 ___________（选填“断开”或“闭合”）状态，滑动变阻器的滑片P应放在 ___________（选填“A”或“B”）端；
（3）连接电路后，闭合开关，移动滑动变阻器的滑片，电压表有示数，电流表始终无示数，造成这一现象的原因可能是 ___________（填序号）；
A．定值电阻R短路
B．定值电阻R开路
C．滑动变阻器开路
D．电流表开路
（4）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像。由图像可以得出结论：电压一定时，导体中的电流跟导体的电阻成 ___________（选填“正比”或“反比”）；
（5）上述实验中，小强用R=5Ω电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，他应向 ___________（选填“A”或“B”）端移动滑动变阻器的滑片，使电压表示数为 ___________V时，读出电流表的示数；
（6）为完成整个实验，应该选取哪种规格的滑动变阻器 ___________（选填“甲”或“乙”）。
19.（2022江苏泰州）在“测量定值电阻阻值”的实验中，小明所用电源的电压保持不变，滑动变阻器标有“10Ω 2A”的字样。
（1）粗心的小明连好最后一根导线时的电路如图甲所示，请你指出其中存在的问题。一是______；二是______；
（2）小明解决上述问题后，闭合开关发现：电压表指针有明显偏转，而电流表指针几乎不动经检查；电路中电表完好且只有一处故障，他初步判断可能是导线______（选导线编号）断路或______断路；
（3）排除上述电路故障后，小明开始实验：
①闭合开关，读出电表示数后立即断开开关，并将读数填在表中其中电流表指针位置如图乙所示，则电流表读数为______A，利用该组数据算出的Rx阻值为______Ω（保留一位小数）；
②闭合开关，将滑动变阻器的滑片向______移至适当位置，读出两电表示数后立即断开开关，并将读数填在表中；
③闭合开关，继续移动滑片，直至移到了滑动变阻器的一端，读出两电表示数，断开开关，并将读数填在表中；
（4）分析表中数据，小明发现：随着待测电阻两端电压的增大，计算得出的待测电阻阻值变化情况是______，他感到困惑：为何会出现这样的结果呢？
小华帮他检查后指出：小明所测出的电压数据是错误的，于是小明想重新实验，小华提醒他：无需重新实验，利用已知信息和电流表的读数，不但可计算出待测电阻的阻值，还能求出电源电压。小明经过认真思考后，计算得出：待测电阻Rx=______Ω，电源电压U总=______V
20.(2022金华)研究小组同学设计实验探究“电流与电阻的关系”。
【实验器材】
两节新干电池，滑动变阻器（10Ω，1A），电流表（0~0.6A、0~3A），电压表（0~3V、0~15V），定值电阻（2Ω、4Ω、6Ω、8Ω），开关，导线若干（所有器材均完好）。
【实验探究】
小组同学连接的电路如图甲所示，检查后发现有一根导线连接错误。
（1）图甲电路开关闭合后，电流表、电压表会出现的现象是___________；
（2）找出图甲中连接错误的导线并画“×”，再补充一根导线，使电路连接正确；___________
（3）正确连接电路，依次接入电阻进行实验，实验中出现如图乙所示情况，为了此次读数更精确，在不更换电路元件的前提下，需要做的调整是___________；
【问题讨论】
（4）为确保电路安全，并能使所有定值电阻接入电路都能完成实验，定值电阻两端电压最大不能超过___________V。
21.（2022永州）某物理兴趣小组用如甲所示电路图测量定值电阻的阻值。
（1）根据图甲所示的电路图，进行实物连线如图乙所示，在该实物连线中，电流表上还有一个接线柱没有与其它元件连接，请你用笔画线代替导线，将图乙的实物连线连接完整。
（2）某次测量时，电压表、电流表的指针位置如图丙所示，则电压表读数为 V，电流表读数为 A，根据测量结果可计算出待测电阻的阻值为 Ω。
（3）移动滑动变阻器滑片P，改变电压表和电流表的示数，根据实验测得的多组数据，求出电阻的平均值。多次测量求平均值的目的是 。
A.减小实验误差
B.寻找普遍规律
22.（2022锦州）小明在“探究电流与电阻关系”的实验中，所用电源是两节新的干电池，定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）小明将5Ω的定值电阻接入如图甲所示的电路中，闭合开关，向右移动滑动变阻器的滑片，电压表示数______（选填“变大”、“变小”或“不变”）。经检查发现电路中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线将电路连接正确______；
（2）改正电路后，闭合开关，调节滑动变阻器的滑片，当电压表的示数为某一值时，电流表示数如图乙所示。接着小明用10Ω电阻替换5Ω电阻，并移动滑动变阻器的滑片，使电压表的示数仍为______V；
（3）小明将5Ω和15Ω电阻分别接入电路，并将电压表示数调到所控制的电压时，两次实验整个电路消耗的电功率之比为______；
（4）为确保所给的定值电阻接入电路后都能正常进行实验，那么，滑动变阻器的最大阻值至少为______Ω；
（5）通过实验探究，小明得出的结论是：当电压一定时，通过导体的电流与导体的电阻______；
（6）实验结束后，小明想测一个额定电压为2.5V小灯泡的额定功率，但电流表损坏。他用四节新干电池串联作电源，另有规格为“20Ω 1A”的滑动变阻器R1和一个铭牌不清的滑动变阻器R2，设计了如图丙所示的电路。请你帮他完成测量过程：
①闭合开关，将滑动变阻器R1的滑片移至最左端，调节滑动变阻器R2的滑片，使电压表示数为______V，小灯泡正常发光；
②保持滑动变阻器R2的滑片位置不动，将滑动变阻器R1的滑片移至最右端，读出电压表的示数为0.5V；
③小灯泡的额定功率为______W。
23.（2022重庆A）综合实践课上，小微同学用“伏安法”测量小灯泡正常发光时的电阻，选用的小灯泡L标有“2.5V”字样、电源电压恒为4.5V、滑动变阻器规格为“30Ω 1A”。
（1）请在答图甲中用笔画线代替导线，帮小薇完成实物电路的连接；（ ）
（2）闭合开关前，滑动变阻器的滑片P应处于最___________（选填“左”或“右”）端；
（3）闭合开关进行实验，移动滑动变阻器的滑片P过程中，她应注视___________（选填“电压表”、“电流表”或“滑动变阻器”）的变化情况，当停止移动滑片P时，她发现电表指针左右摆动，再观察小灯泡也忽明忽暗，其原因可能是___________（选填字母符号）；
A．滑动变阻器接触不良 B．小灯泡短路
（4）排除故障后继续实验，她将得到的数据记录在表格中，当电压表示数为2.5V时，电流表的示数如图乙所示为___________A，则小灯泡正常发光时的电阻为___________Ω（保留一位小数）。她发现小灯泡电阻发生了变化，其原因是灯丝电阻受___________的影响；
（5）实验结束后，她看见桌面上还有一个阻值为15Ω的定值电阻，想按照表格给定的四组电压值，验证“导体中电流与电压的关系”，但使用目前已有器材无法完成，若想完成实验，她只需更换哪一个元件，并说明新元件的规格要求：___________。
24.（2022鞍山）在“伏安法测电阻”的实验中，实验器材有干电池3节（电源电压4.5V）、电流表和电压表各一个、规格为“20Ω 1A”的滑动变阻器一个、待测电阻一个、开关和导线若干。
（1）小亮连接了如图甲所示电路，若闭合开关，电压表的指针将_______（选填“正向偏转”、“反向偏转”或“不动”）。检查电路时发现有一根导线连接错误，请在错误的导线上打“×”，画出正确连线_______；
（2）排除故障后，闭合开关，小亮多次调节滑动变阻器滑片，记录实验数据如下表：
图乙为第2次实验电流表的示数，读数为_______A；
（3）老师看完数据后，发现有一次数据不是实际测量得到的，请你分析它是第_______次的数据，判断的依据是_______；
（4）利用剩余四次实验数据，算出待测电阻的阻值为_______Ω（结果保留整数）；本实验多次测量的目的是_______。
（5）上述实验结束后，小亮和同学们想测量额定电压为2.5V的小灯泡的额定功率，发现电流表已经损坏，于是利用原有的部分器材，又找来一个阻值为30Ω的定值电阻R0和一个电压表，设计了如图丙所示的电路。实验步骤如下：
①闭合开关S、S1，断开开关S2，调节滑动变阻器的滑片，使电压表V1的示数为_______V，此时小灯泡正常发光；
②闭合开关S、S2，断开开关S1，滑动变阻器滑片_______（选填“向左移动”、“向右移动”或“保持不动”），读出电压表V2的示数为3V；
③小灯泡的额定功率为_______W。
25.（2022上海）在如图所示的电路中，电阻 R1的阻值为 10Ω，电流表的示数为 1.2A。
（1）求电源电压 U；
（2）若在电路中接入一个电阻 R2，使得接入前后电流表的示数变化了 0.4 A，求电阻 R2 的阻值。
26.（2022柳州）小宸利用一个电池组，两只电流表（A1和A2），一个开关，一个阻值为R0＝15Ω的定值电阻和若干导线，来测量未知电阻Rx的阻值，他设计好电路并正确操作，发现A1、A2的示数如图所示。
（1）A1、A2的示数I1、I2分别是多少？
（2）在你不确定电路设计的情况下，请判断电阻Rx可能的阻值为多少？
2023年中考物理专题复习-欧姆定律专题参考答案
1.（2022大连）如图是“伏安法测电阻”的实验电路图。关于该实验下列说法正确的是（ ）
A. 实验原理是P=UI
B. 滑动变阻器的作用是改变电源电压
C. 多次测量取平均值是为了减小误差
D. 实验结束，断开开关即可离开实验室
【答案】C
2.（2022四川内江）如图是利用数字化电压—电流传感器测量电阻后绘出的不同电阻的图像。由图可知，以下判断正确的是（ ）
A. B.
C. D. 无法比较、、大小
【答案】B
3.（2022恩施州）如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，下列说法正确的是（ ）
A. 电流表A1示数不变、电流表A2示数变小
B. 电流表A1示数变大、电压表V示数不变
C. 电流表A2示数变大、电压表V示数变小
D. 电流表A2示数变大、电压表V示数不变
【答案】D
4.（2022北部湾）如图所示电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右移动时，下列说法正确的是（ ）
A. 电流表示数变大，灯泡变暗
B. 电流表示数变小，灯泡变亮
C. 电压表示数变大，灯泡变暗
D. 电压表示数变小，灯泡变亮
【答案】C
5.（2022鞍山）如图所示的电路中，电源电压不变。闭合开关S，R1滑片向左移动的过程中，下列说法正确的是（ ）
A. 电流表A的示数变小
B. 电压表V2的示数变大
C. 电压表V1示数与电流表A示数的比值变大
D. 电压表V1示数与电流表A示数的乘积变大
【答案】D
6.（2022四川自贡）如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）
A. 油位越高，流过R的电流越大B. R 、R0在电路中是并联的
C. 油位越高，R两端的电压越大D. 油量表是由电流表改装而成的
【答案】C
7.（2022烟台）如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光，一段时间后，其中一个灯泡突然熄灭，而电流表和电压表的示数都不变，则产生这一现象的原因可能是（ ）
A. 灯泡L1断路B. 灯泡L1短路
C. 灯泡L2断路D. 灯泡L2短路
【答案】C
8.（2022绥化）图甲是探究欧姆定律的实验电路，电源电压恒定，R1是滑动变阻器，R2是定值电阻；图乙中的a、b分别是将滑动变阻器R1的滑片从最左端移动到最右端的过程中，电流表A的示数随两电压表V1、V2的示数变化关系图象。下列说法中正确的是（ ）
A. 图线a是电流表A的示数随电压表V1的示数变化关系图象
B. 当电压表V1、V2的示数相等时，滑片在滑动变阻器的中点位置
C. 电源电压是6V
D. 定值电阻阻值是10Ω
【答案】ACD
9.（2022湖南岳阳）如图，电源电压不变，已知R2=15Ω，合开关后，电流表A1、A2的示数分别为0.5A、0.2A，则通过R1的电流为_______A，电源电压为_______V。
【答案】 ①. 0.3 ②. 3
10.（2022贵州黔东南）如图所示，电源电压为12V保持不变，R1=10Ω。只闭合开关S时，电流表的示数为0.3A，则R1两端的电压U1=___________V，R2=___________Ω；当断开开关S，闭合S1、S2时，则电流表的示数为_______A。
【答案】 ①. 3 ②. 30 ③. 1.6
11.（2022锦州）如图所示电路，电源电压恒定，定值电阻R2阻值为20Ω，电流表A1和A2的量程均为0~0.6A。闭合开关S，当滑动变阻器R1的滑片从最左端向右移动的过程中，两个电流表的示数之差始终为0.2A。则电压表的示数为______V，滑动变阻器R1允许接入电路的最小阻值为______Ω。
【答案】 ①. 4 ②. 10
12.（2022四川自贡）如图甲所示，电源电压恒定，定值电阻的阻值为8Ω。将滑动变阻器的滑片从a端滑到中点的过程中，电压表示数U与电流表示数I之间的关系图象如图乙所示。滑动变阻器R的最大阻值为___________。电源电压为___________V。
【答案】 ①. 8 ②. 12
13.（2022广安）在如图所示电路的“O”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。
【答案】
14（2022呼和浩特）小安同学在学习电路的串、并联特点后，设计了如图（甲）所示的实验原理图，来测量某一定值电阻Rx的阻值。实验操作如下：
（1）为了保证电路安全，在闭合开关K前，滑动变阻器滑片应滑到最_____端（选填“左”或“右”）；
（2）闭合开关K，将单刀双掷开关拨到1，调节滑动变阻器，使电流表指针指到某一值，如图（乙），电流表读数为_____A；
（3）保持（2）中滑动变阻器滑片位置不变，将单刀双掷开关拨到2，调节电阻箱R，当阻值为10Ω时，电流表示数与（2）中显示数值相同，则被测电阻Rx的阻值为_____Ω。
【答案】 ①. 右 ②. 0.3 ③. 10
15.（2022辽宁本溪铁岭辽阳）小明用如图甲所示实验装置探究电流与电阻的关系，所选择的器材有：电压为6V的电源、规格为“20Ω 1A”的滑动变阻器、三个定值电阻（阻值分别为10Ω、15Ω、20Ω）、电压表、电流表各一个、开关、导线若干。
①检查电路后发现有一根导线连接错误，若此时闭合开关，______（填“电压表”或“电流表”）无示数，请在错误的导线上打“×”，并用笔画线代替导线将电路连接正确______；
②排除故障后，闭合开关，调节滑动变阻器滑片直到电压表示数为4V时，电流表示数如图乙所示为______A，连入电路的定值电阻阻值为______Ω；
③保持滑动变阻器滑片位置不动，断开开关，将定值电阻更换为15Ω，再次闭合开关，电压表示数______（填“大于”“小于”或“等于”）4V，应向______侧调节滑动变阻器滑片，直到电压表示数为4V，读出对应电流值；
④再次更换定值电阻，重复上述实验。根据实验数据绘制了如图丙所示的图象，分析图象得出结论：电压一定时，电流与电阻成______比。
【答案】 ①. 电流表 ②. 或
③. 0.2 ④. 20 ⑤. 小于 ⑥. 右 ⑦. 反
16.（2022朝阳）小明利用两节干电池、电流表、电压表、开关、滑动变阻器、阻值为、和的定值电阻各一个以及导线若干等器材，进行了“探究电流与电阻的关系”的实验：
（1）请用笔画线代替导线将图甲实物图连接完整，要求滑动变阻器的滑片向左移动时电流表示数变大__________；
（2）先把的电阻接入电路中，将滑片移至阻值最大端，闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因可能是___________；
（3）排除故障后继续实验，电流表示数如图乙，为___________A；接下来换上的电阻进行实验，闭合开关后，滑片应该向___________端移动，使电压表的示数保持不变；
（4）通过表中实验数据可以得出结论是：___________；
（5）上述实验完成后，他想测量另一个铭牌模糊不清的滑动变阻器Rx的最大阻值，在保证电路安全的情况下，设计了如图丙所示的电路（电源电压恒定但未知，定值电阻的阻值为R0），请将他的实验步骤补充完整：
①闭合开关S，将滑动变阻器的滑片移至最左端，读出电压表的示数为U1；
②___________，读出电压表的示数为U2；
③滑动变阻器最大阻值Rx＝___________（用已知量和测量量的符号表示）。
【答案】 ①. ②. 定值电阻断路 ③. 0.4 ④. 右 ⑤. 在电压一定时，通过导体的电流与导体的电阻成反比 ⑥. 将滑动变阻器的滑片移至最右端 ⑦.
17.（2022江汉油田、潜江、天门、仙桃）小明和小华通过实验复习“探究电流与电压、电阻的关系”。
（1）小明采用了如下电路进行实验，其中电源电压4.5V、定值电阻阻值5Ω、最大阻值为10Ω和30Ω的滑动变阻器各一只；
①当他准备闭合开关时，小华拦住了他，说接线有一处错误。请在图中将连接错误的导线打“×”，并用笔画一根正确连接的导线；（ ）
②正确连接电路后进行“探究电流与电压的关系”的实验，实验中滑动变阻器的主要作用：一是保护电路；二是___________；
③实验数据记录如表一：
表—
实验时发现无论如何调节滑动变阻器，电压表都不能达到1.0V，说明他选用的滑动变阻器的最大阻值是___________（选填“10Ω”或“30Ω”）。换用另一只滑动变阻器后完成了实验，表一中没有记录的数据是___________；
（2）小华利用小明的实验电路继续实验，在“探究电流与电阻的关系”时，分别将5Ω、10Ω、20Ω的定值电阻接入电路，记录数据如表二:
表二
①当他用5Ω的电阻进行实验后，再换10Ω的电阻接入电路，应向___________方向移动滑片（选填“A”或“B”），直到电压表示数达到___________V；
②分析表二中数据，得出该实验的结论是：___________。
【答案】 ①. ②. 改变电路中的电流和定值电阻两端的电压 ③. 10Ω ④. 0.20 ⑤. A ⑥. 2 ⑦. 电压一定时，导体中电流与电阻成反比
18.（2022武威）“探究导体中电流跟电阻的关系”的实验中，实验器材有：学生电源（6V），电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器（甲“50Ω 1A”，乙“10Ω 2A”）和导线若干。
（1）请根据图甲所示的电路图用笔画线代替导线，将图乙所示的实物连接成完整电路图（要求连线不得交叉）；（ ）
（2）连接电路时，开关应处于 ___________（选填“断开”或“闭合”）状态，滑动变阻器的滑片P应放在 ___________（选填“A”或“B”）端；
（3）连接电路后，闭合开关，移动滑动变阻器的滑片，电压表有示数，电流表始终无示数，造成这一现象的原因可能是 ___________（填序号）；
A．定值电阻R短路
B．定值电阻R开路
C．滑动变阻器开路
D．电流表开路
（4）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像。由图像可以得出结论：电压一定时，导体中的电流跟导体的电阻成 ___________（选填“正比”或“反比”）；
（5）上述实验中，小强用R=5Ω电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，他应向 ___________（选填“A”或“B”）端移动滑动变阻器的滑片，使电压表示数为 ___________V时，读出电流表的示数；
（6）为完成整个实验，应该选取哪种规格的滑动变阻器 ___________（选填“甲”或“乙”）。
【答案】 ①. ②. 断开 ③. A ④. B ⑤. 反比 ⑥. A ⑦. 2 ⑧. 甲
19.（2022江苏泰州）在“测量定值电阻阻值”的实验中，小明所用电源的电压保持不变，滑动变阻器标有“10Ω 2A”的字样。
（1）粗心的小明连好最后一根导线时的电路如图甲所示，请你指出其中存在的问题。一是______；二是______；
（2）小明解决上述问题后，闭合开关发现：电压表指针有明显偏转，而电流表指针几乎不动经检查；电路中电表完好且只有一处故障，他初步判断可能是导线______（选导线编号）断路或______断路；
（3）排除上述电路故障后，小明开始实验：
①闭合开关，读出电表示数后立即断开开关，并将读数填在表中其中电流表指针位置如图乙所示，则电流表读数为______A，利用该组数据算出的Rx阻值为______Ω（保留一位小数）；
②闭合开关，将滑动变阻器的滑片向______移至适当位置，读出两电表示数后立即断开开关，并将读数填在表中；
③闭合开关，继续移动滑片，直至移到了滑动变阻器的一端，读出两电表示数，断开开关，并将读数填在表中；
（4）分析表中数据，小明发现：随着待测电阻两端电压的增大，计算得出的待测电阻阻值变化情况是______，他感到困惑：为何会出现这样的结果呢？
小华帮他检查后指出：小明所测出的电压数据是错误的，于是小明想重新实验，小华提醒他：无需重新实验，利用已知信息和电流表的读数，不但可计算出待测电阻的阻值，还能求出电源电压。小明经过认真思考后，计算得出：待测电阻Rx=______Ω，电源电压U总=______V
【答案】 ①. 开关没有断开 ②. 滑片没有位于阻值最大处 ③. ③ ④. 待测电阻 ⑤. 0.3 ⑥. 16.7 ⑦. 左 ⑧. 变小 ⑨. 15 ⑩. 7.5
20.(2022金华)研究小组同学设计实验探究“电流与电阻的关系”。
【实验器材】
两节新干电池，滑动变阻器（10Ω，1A），电流表（0~0.6A、0~3A），电压表（0~3V、0~15V），定值电阻（2Ω、4Ω、6Ω、8Ω），开关，导线若干（所有器材均完好）。
【实验探究】
小组同学连接的电路如图甲所示，检查后发现有一根导线连接错误。
（1）图甲电路开关闭合后，电流表、电压表会出现的现象是___________；
（2）找出图甲中连接错误的导线并画“×”，再补充一根导线，使电路连接正确；___________
（3）正确连接电路，依次接入电阻进行实验，实验中出现如图乙所示情况，为了此次读数更精确，在不更换电路元件的前提下，需要做的调整是___________；
【问题讨论】
（4）为确保电路安全，并能使所有定值电阻接入电路都能完成实验，定值电阻两端电压最大不能超过___________V。
【答案】 ①. 电流表几乎没有示数，电压表示数接近3V ②. （或定值电阻右端接电源正极） ③. 把电流表改接小量程 ④. 2
21.（2022永州）某物理兴趣小组用如甲所示电路图测量定值电阻的阻值。
（1）根据图甲所示的电路图，进行实物连线如图乙所示，在该实物连线中，电流表上还有一个接线柱没有与其它元件连接，请你用笔画线代替导线，将图乙的实物连线连接完整。
（2）某次测量时，电压表、电流表的指针位置如图丙所示，则电压表读数为 V，电流表读数为 A，根据测量结果可计算出待测电阻的阻值为 Ω。
（3）移动滑动变阻器滑片P，改变电压表和电流表的示数，根据实验测得的多组数据，求出电阻的平均值。多次测量求平均值的目的是 。
A.减小实验误差
B.寻找普遍规律
【答案】（1）；（2）2；0.4；5；（3）A。
22.（2022锦州）小明在“探究电流与电阻关系”的实验中，所用电源是两节新的干电池，定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）小明将5Ω的定值电阻接入如图甲所示的电路中，闭合开关，向右移动滑动变阻器的滑片，电压表示数______（选填“变大”、“变小”或“不变”）。经检查发现电路中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线将电路连接正确______；
（2）改正电路后，闭合开关，调节滑动变阻器的滑片，当电压表的示数为某一值时，电流表示数如图乙所示。接着小明用10Ω电阻替换5Ω电阻，并移动滑动变阻器的滑片，使电压表的示数仍为______V；
（3）小明将5Ω和15Ω电阻分别接入电路，并将电压表示数调到所控制的电压时，两次实验整个电路消耗的电功率之比为______；
（4）为确保所给的定值电阻接入电路后都能正常进行实验，那么，滑动变阻器的最大阻值至少为______Ω；
（5）通过实验探究，小明得出的结论是：当电压一定时，通过导体的电流与导体的电阻______；
（6）实验结束后，小明想测一个额定电压为2.5V小灯泡的额定功率，但电流表损坏。他用四节新干电池串联作电源，另有规格为“20Ω 1A”的滑动变阻器R1和一个铭牌不清的滑动变阻器R2，设计了如图丙所示的电路。请你帮他完成测量过程：
①闭合开关，将滑动变阻器R1的滑片移至最左端，调节滑动变阻器R2的滑片，使电压表示数为______V，小灯泡正常发光；
②保持滑动变阻器R2的滑片位置不动，将滑动变阻器R1的滑片移至最右端，读出电压表的示数为0.5V；
③小灯泡的额定功率为______W。
【答案】 ①. 不变 ②. ③. 1.5 ④. ⑤. 25 ⑥. 正比 ⑦. 3.5 ⑧. 0.375
23.（2022重庆A）综合实践课上，小微同学用“伏安法”测量小灯泡正常发光时的电阻，选用的小灯泡L标有“2.5V”字样、电源电压恒为4.5V、滑动变阻器规格为“30Ω 1A”。
（1）请在答图甲中用笔画线代替导线，帮小薇完成实物电路的连接；（ ）
（2）闭合开关前，滑动变阻器的滑片P应处于最___________（选填“左”或“右”）端；
（3）闭合开关进行实验，移动滑动变阻器的滑片P过程中，她应注视___________（选填“电压表”、“电流表”或“滑动变阻器”）的变化情况，当停止移动滑片P时，她发现电表指针左右摆动，再观察小灯泡也忽明忽暗，其原因可能是___________（选填字母符号）；
A．滑动变阻器接触不良 B．小灯泡短路
（4）排除故障后继续实验，她将得到的数据记录在表格中，当电压表示数为2.5V时，电流表的示数如图乙所示为___________A，则小灯泡正常发光时的电阻为___________Ω（保留一位小数）。她发现小灯泡电阻发生了变化，其原因是灯丝电阻受___________的影响；
（5）实验结束后，她看见桌面上还有一个阻值为15Ω的定值电阻，想按照表格给定的四组电压值，验证“导体中电流与电压的关系”，但使用目前已有器材无法完成，若想完成实验，她只需更换哪一个元件，并说明新元件的规格要求：___________。
【答案】 ①. ②. 右
③. 电压表 ④. A ⑤. 0.26 ⑥. 9.6 ⑦. 温度 ⑧. 更换一个最小阻值为52.6Ω的滑动变阻器
24.（2022鞍山）在“伏安法测电阻”的实验中，实验器材有干电池3节（电源电压4.5V）、电流表和电压表各一个、规格为“20Ω 1A”的滑动变阻器一个、待测电阻一个、开关和导线若干。
（1）小亮连接了如图甲所示电路，若闭合开关，电压表的指针将_______（选填“正向偏转”、“反向偏转”或“不动”）。检查电路时发现有一根导线连接错误，请在错误的导线上打“×”，画出正确连线_______；
（2）排除故障后，闭合开关，小亮多次调节滑动变阻器滑片，记录实验数据如下表：
图乙为第2次实验电流表的示数，读数为_______A；
（3）老师看完数据后，发现有一次数据不是实际测量得到的，请你分析它是第_______次的数据，判断的依据是_______；
（4）利用剩余四次实验数据，算出待测电阻的阻值为_______Ω（结果保留整数）；本实验多次测量的目的是_______。
（5）上述实验结束后，小亮和同学们想测量额定电压为2.5V的小灯泡的额定功率，发现电流表已经损坏，于是利用原有的部分器材，又找来一个阻值为30Ω的定值电阻R0和一个电压表，设计了如图丙所示的电路。实验步骤如下：
①闭合开关S、S1，断开开关S2，调节滑动变阻器的滑片，使电压表V1的示数为_______V，此时小灯泡正常发光；
②闭合开关S、S2，断开开关S1，滑动变阻器滑片_______（选填“向左移动”、“向右移动”或“保持不动”），读出电压表V2的示数为3V；
③小灯泡的额定功率为_______W。
【答案】 ①. 不动 ②. ③. 0.16 ④. 1 ⑤. 由第一组数据可知，变阻器连入电路的电阻

变阻器的最大阻值是20Ω，此数据不是实际测量得到的。
⑥. 10 ⑦. 减小误差 ⑧. 2 ⑨. 保持不动 ⑩. 1
25.（2022上海）在如图所示的电路中，电阻 R1的阻值为 10Ω，电流表的示数为 1.2A。
（1）求电源电压 U；
（2）若在电路中接入一个电阻 R2，使得接入前后电流表的示数变化了 0.4 A，求电阻 R2 的阻值。
【答案】（1）12V；（2）5Ω或30Ω
26.（2022柳州）小宸利用一个电池组，两只电流表（A1和A2），一个开关，一个阻值为R0＝15Ω的定值电阻和若干导线，来测量未知电阻Rx的阻值，他设计好电路并正确操作，发现A1、A2的示数如图所示。
（1）A1、A2的示数I1、I2分别是多少？
（2）在你不确定电路设计的情况下，请判断电阻Rx可能的阻值为多少？
【答案】解：（1）A1表的量程是0.6A，分度值是0.02A，故I1＝0.3A；A2表的量程是3A，分度值是0.1A，故I2＝0.9A；
（2）因为A1表和A2表的示数不同，所以，R0与Rx不可能串联，
那么，R0与Rx一定并联，根据电流表的接法不同，有四种情况：
①A2表测总电流，A1表测Rx电流：Rx＝＝＝＝30Ω；
②A2表测总电流，A1表测R0电流：Rx＝＝＝＝7.5Ω；
③A2表测Rx电流，A1表测R0电流：Rx＝＝＝＝5Ω；
④A2表测R0电流，A1表测Rx电流：Rx＝＝＝＝45Ω。
答：（1）A1、A2的示数I1、I2分别是0.3A和0.9A；
（2）在你不确定电路设计的情况下，电阻Rx可能的阻值有30Ω、7.5Ω、5Ω、45Ω。
次数
电阻R/Ω
电流I/A
1
5
2
10
0.2
3
20
0.1
U/V
3.0
2.0
l.0
I/A
0.60
0.40
R/Ω
5
10
20
I/A
0.40
0.20
0.10
实验次数
电压U/V
电流I/A
电阻Rx/Ω
①
5.0
②
6.5
0.4
③
8.0
0.5
序号
U/V
I/A
R/Ω
1
1.0
0.18
5.6
2
1.5
0.22
6.8
3
2.0
0.24
8.3
4
2.5
实验次数
1
2
3
4
5
电压U/V
1.0
1.6
2.0
2.4
3.0
电流I/A
0.10
0.18
0.26
0.30
次数
电阻R/Ω
电流I/A
1
5
2
10
0.2
3
20
0.1
U/V
3.0
2.0
l.0
I/A
0.60
0.40
R/Ω
5
10
20
I/A
0.40
0.20
0.10
实验次数
电压U/V
电流I/A
电阻Rx/Ω
①
5.0
②
6.5
0.4
③
8.0
0.5
序号
U/V
I/A
R/Ω
1
1.0
0.18
5.6
2
1.5
0.22
6.8
3
2.0
0.24
8.3
4
2.5
实验次数
1
2
3
4
5
电压U/V
1.0
1.6
2.0
2.4
3.0
电流I/A
0.10
0.18
0.26
0.30
