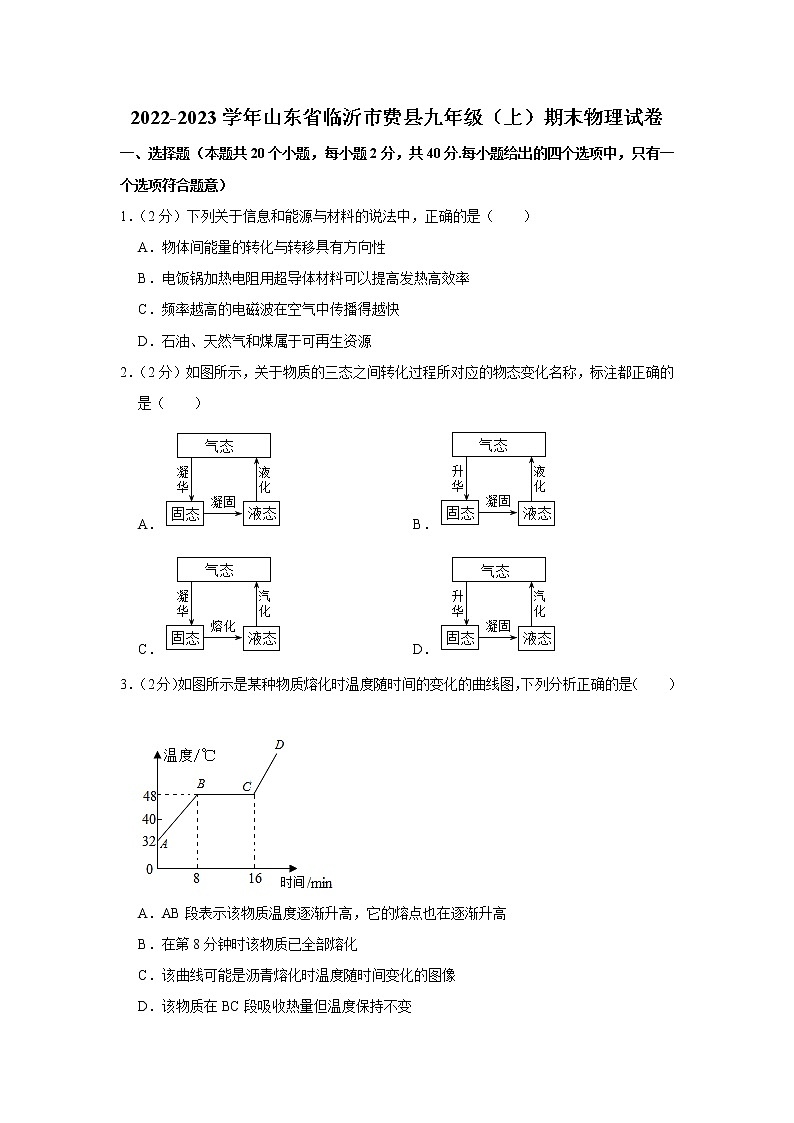

2022-2023学年山东省临沂市费县九年级（上）期末物理试卷
一、选择题（本题共20个小题，每小题2分，共40分.每小题给出的四个选项中，只有一个选项符合题意）
1．（2分）下列关于信息和能源与材料的说法中，正确的是（　　）
A．物体间能量的转化与转移具有方向性
B．电饭锅加热电阻用超导体材料可以提高发热高效率
C．频率越高的电磁波在空气中传播得越快
D．石油、天然气和煤属于可再生资源
2．（2分）如图所示，关于物质的三态之间转化过程所对应的物态变化名称，标注都正确的是（　　）
A． B．
C． D．
3．（2分）如图所示是某种物质熔化时温度随时间的变化的曲线图，下列分析正确的是（　　）


A．AB段表示该物质温度逐渐升高，它的熔点也在逐渐升高
B．在第8分钟时该物质已全部熔化
C．该曲线可能是沥青熔化时温度随时间变化的图像
D．该物质在BC段吸收热量但温度保持不变

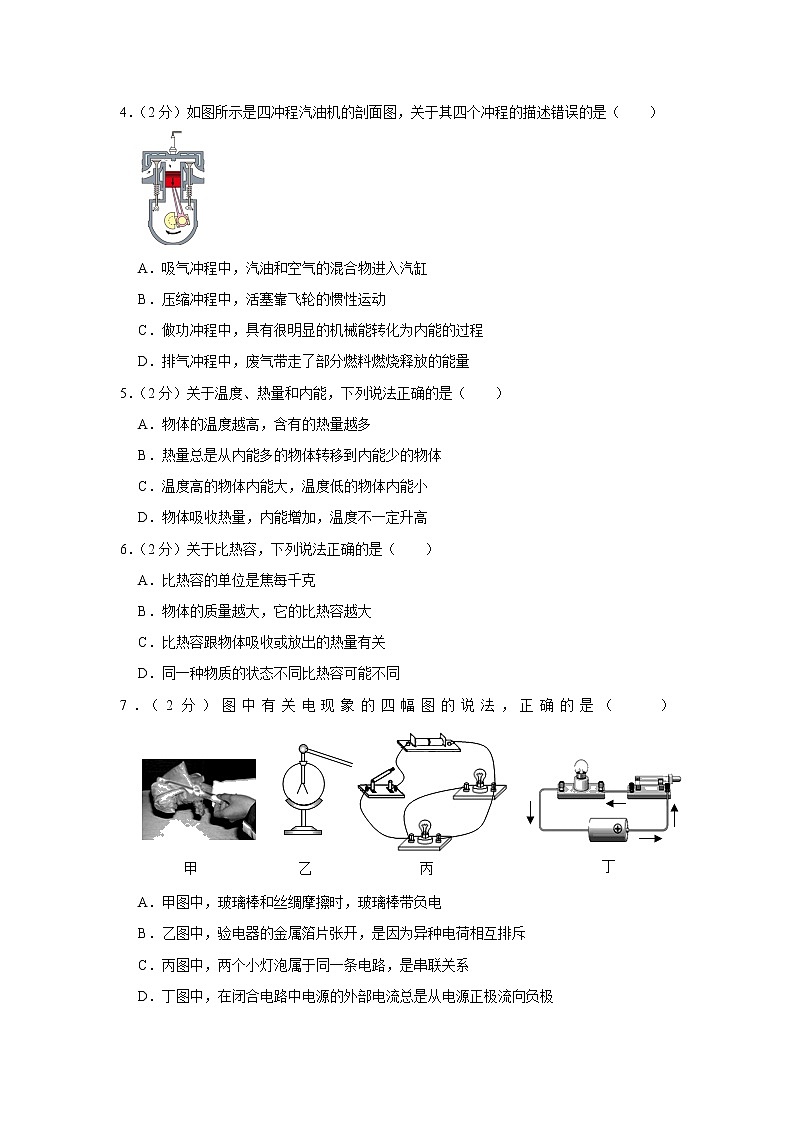

4．（2分）如图所示是四冲程汽油机的剖面图，关于其四个冲程的描述错误的是（　　）

A．吸气冲程中，汽油和空气的混合物进入汽缸
B．压缩冲程中，活塞靠飞轮的惯性运动
C．做功冲程中，具有很明显的机械能转化为内能的过程
D．排气冲程中，废气带走了部分燃料燃烧释放的能量
5．（2分）关于温度、热量和内能，下列说法正确的是（　　）
A．物体的温度越高，含有的热量越多
B．热量总是从内能多的物体转移到内能少的物体
C．温度高的物体内能大，温度低的物体内能小
D．物体吸收热量，内能增加，温度不一定升高
6．（2分）关于比热容，下列说法正确的是（　　）
A．比热容的单位是焦每千克
B．物体的质量越大，它的比热容越大
C．比热容跟物体吸收或放出的热量有关
D．同一种物质的状态不同比热容可能不同
7．（2分）图中有关电现象的四幅图的说法，正确的是（　　）
A．甲图中，玻璃棒和丝绸摩擦时，玻璃棒带负电
B．乙图中，验电器的金属箔片张开，是因为异种电荷相互排斥
C．丙图中，两个小灯泡属于同一条电路，是串联关系
D．丁图中，在闭合电路中电源的外部电流总是从电源正极流向负极

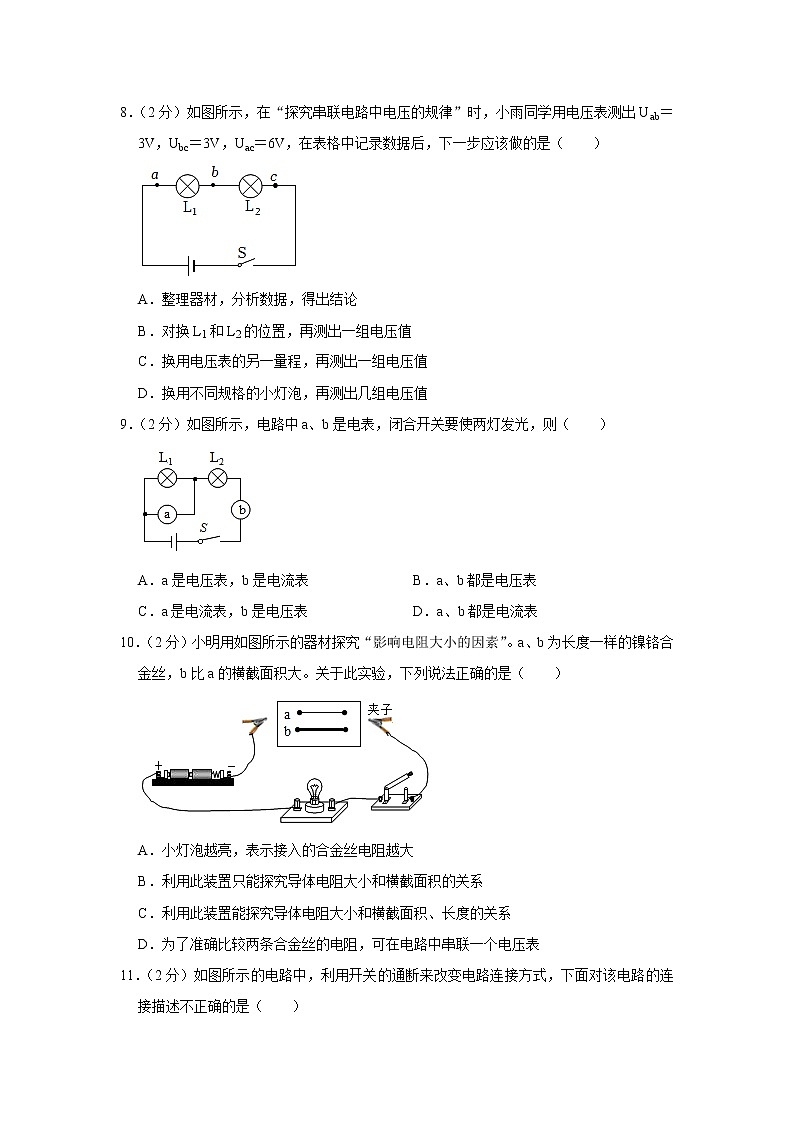

8．（2分）如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出Uab＝3V，Ubc＝3V，Uac＝6V，在表格中记录数据后，下一步应该做的是（　　）

A．整理器材，分析数据，得出结论
B．对换L1和L2的位置，再测出一组电压值
C．换用电压表的另一量程，再测出一组电压值
D．换用不同规格的小灯泡，再测出几组电压值
9．（2分）如图所示，电路中a、b是电表，闭合开关要使两灯发光，则（　　）

A．a是电压表，b是电流表 B．a、b都是电压表
C．a是电流表，b是电压表 D．a、b都是电流表
10．（2分）小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是（　　）

A．小灯泡越亮，表示接入的合金丝电阻越大
B．利用此装置只能探究导体电阻大小和横截面积的关系
C．利用此装置能探究导体电阻大小和横截面积、长度的关系
D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表
11．（2分）如图所示的电路中，利用开关的通断来改变电路连接方式，下面对该电路的连接描述不正确的是（　　）

A．断开S1，闭合S2、S3，电阻R1、R2组成并联电路
B．只闭合S2，电阻R2单独工作
C．只闭合S1，电阻R1、R2组成串联电路
D．同时闭合S1、S3，电路会形成电源短路
12．（2分）关于家庭电路和安全用电，下列说法正确的是（　　）
A．使用试电笔时，手指不能碰到笔尾金属体
B．可以将三脚插头的第三脚去掉插在两孔插座里使用
C．不要接触低压带电体，不要靠近高压带电体
D．零线和火线之间的电压不高于36V
13．（2分）如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（　　）

A．通过灯L1的电流为1.5A B．通过灯L1的电流为0.3A
C．通过灯L2的电流为1.2A D．通过灯L2的电流为0.3A
14．（2分）如图是新一代代步工具电动独轮车，依靠电力驱动，低碳环保。当电源开关S1闭合时指示灯L亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机M才能启动，开始运动。下列电路设计符合上述要求的是（　　）

A． B．
C． D．
15．（2分）对于欧姆定律的公式I＝的理解，以下说法正确的是（　　）
A．导体两端电压越大，通过导体电流越大
B．导体电阻越大，通过导体电流越小
C．由I＝可知R＝，可知导体电阻与电压成正比，与电流成反比
D．导体中的电流是由加在它两端的电压和它的电阻来决定的
16．（2分）如图电路，闭合开关后两灯都不亮，为了检测电路故障，将电压表分别接在a、b两端和c、d两端时，发现电压表的示数均为零，将电压表接在b、c两端时，电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（　　）

A．灯L1短路 B．灯L1断路 C．灯L2短路 D．灯L2断路
17．（2分）用石墨烯制成的湿敏电阻，其阻值会随湿度的增大而增大。用如图石墨烯湿度检测装置监测万石植物园热带雨林区的空气湿度，当空气湿度减小时，两电表示数I、U的变化情况是（　　）

A．I、U均减小 B．I、U均增大
C．I减小，U增大 D．I增大，U减小
18．（2分）如图所示为“机器人餐厅”的机器人为顾客送餐时的情景。机器人接到指令后，内部的电动机会驱动其底部的轮子将美食送到指定客人的桌边。制作电动机依据的是下列四幅图中的（　　）

A．
B．
C．
D．
19．（2分）如图所示，是定值电阻R和小灯泡L中电流随电压变化的图象，由图象可知（　　）

A．乙是小灯泡的I—U图象
B．定值电阻的阻值为5Ω
C．定值电阻R和小灯泡L并联接在4V的电源上，干路中的电流是1.2A
D．定值电阻R和小灯泡L串联接在6V的电源上，电路中的电流是0.4A
20．（2分）如图所示，电路中的电源电压相同且保持不变，所有的灯泡规格相同，且不考虑温度对电阻的影响，闭合开关，以下比较a，b、d三灯实际功率的大小关系式中正确的是（　　）

A．Pa＝Pd＝Pb B．Pa＞Pd＞Pb C．Pa＝Pd＞Pb D．Pa＜Pd＝Pb
二、填空题（每空1分，共17分）
21．（3分）（1）图1中体温计是利用液体 　 　的性质制成的，此时的读数是 　 　℃。
（2）图2电能表的示数是 　 　kW•h。
22．（2分）冬季，通常可以看到教室的窗玻璃上附着一层小水珠，当室外气温更低时，还会看到窗玻璃上结有冰花。其中小水珠是水蒸气 　 　形成的，冰花是水蒸气 　 　形成的。
23．（3分）很多家庭采用“地暖”供热，原理是在地板下埋置如图所示的管道，以热水在管道内循环流动，利用 　 　（填“做功”或“热传递”）的方式使地板的内能增加，以达到供暖的目的。之所以用水作为供热物质，主要是因为水的 　 　较大。据了解“地暖”用户进水温度一般为60℃，回水温度为40℃，若地暖管中热水的质量按150kg计算，在这一过程中热水放出的热量为 　 　J。[c水＝4.2×103J/（kg•℃）]

24．（3分）电视机的遥控器由两节干电池供电，其工作电压为 　 　V。电视机的荧光屏上常常带有灰尘，这是因为电视机工作时，荧幕上带有 　 　而具有了吸引轻小物体的性质。共享单车在车筐底部覆盖着太阳能发电板，如图所示，通过阳光给里面的蓄电池充电，从而为GPS和通信模块供电，此时在太阳能发电板和蓄电池的电路中，发电板相当于 　 　（选填“电源”、“用电器”或“开关”）。

25．（2分）如图所示，电源电压是3V且不变，S闭合后电压表示数为1V，则灯L2两端的电压为　 　V；若断开开关，电压表示数将　 　（选填“变大”、“变小”或“不变”）。

26．（2分）某导体两端的电压是8V时，通过它的电流是0.2A，则导体的电阻是 　 　Ω；当它两端电压为0时，该导体的电阻为 　 　Ω。
27．（2分）有甲、乙两只灯泡分别标有“220V 40W”和“110V 50W”字样，当它们正常发光时 　 　（填“甲灯较亮”、“乙灯较亮”、“一样亮”或“无法判断”）；小明养成随手关灯的良好习惯，当他关掉家中不用的电灯后，家中电路的总电阻 　 　（填“变大”、“变小”或“不变”）。
三、作图与实验探究题（28题共4分；29题每空4分；30题5分；31题7分，32题5分，总共25分）
28．（2分）如图所示，是小磁针放在通电螺线管左端静止时的情形，请判断并在合适的位置标出电源的正极和图中通电螺线管上方磁感线的方向。

29．（2分）请用笔画线代替导线，将图中的电灯和开关正确的接入家庭电路中。

30．（4分）某小组在做“探究水的沸腾”实验时，实验装置如图甲所示。

（1）图甲中A，B，C三种读温度计示数的方法正确的是 　 　；
（2）根据实验记录的数据，作出了水的温度随时间变化的图象，如图乙所示，由图象可知，在当时条件下，水的沸点是 　 　℃；
（3）通过实验得到水沸腾必须满足的条件是：　 　，且不断吸热；
（4）同时实验也表明：水沸腾过程中吸热，温度 　 　。
31．（5分）电与磁之间存在着相互联系，彰显物理现象的对称、统一之美。

（1）如图1所示，小雨利用干电池、导线和小磁针进行实验。
①通电后小磁针发生偏转，断电后小磁针复位。实验表明通电导体周围存在 　 　。
②若把图甲中的小磁针换成直导线并通电。发现两条通电导线之间存在相互作用力，原因可能是 　 　（填字母）。
A.电磁感应现象
B.磁场对电流的作用
C.电荷间的相互作用
（2）如图2小明利用如图所示装置“探究什么情况下磁可以生电”。开关闭合后，只有将金属棒AB在磁场中做 　 　运动时，灵敏电流计指针才发生偏转，电路中产生电流。若要改变灵敏电流计偏转方向，可以改变导体AB运动方向，还可以改变 　 　。人们利用这种现象制成了 　 　（填“电动机”或“发电机”）。
32．（7分）某同学在做“测量小灯泡的电阻”实验时，选取两节干电池作为电源，使用的小灯泡额定电压为2.5V。

（1）请使用笔画线代替导线，将图1所示的电路连接完整，要求滑片向右移动灯泡变亮。
（2）闭合开关，他发现灯泡不发光，电流表示数不为零，电压表示数为零，则该故障可能是小灯泡 　 　。
（3）故障排除后，甲同学闭合开关，调节滑动变阻器，实验中观察到的现象和测量的数据记录如表：
序号
1
2
3
4
5
发光情况
明亮
较亮
较暗
暗
不发光
电压U/V
2.5
2.0
1.5
1.0
0.5
电流I/A
0.22
0.20

0.14
0.12
电阻R/Ω
11.4
10.0

7.0
4.7
当电压表的示数为1.5V时，电流表的示数如图2所示为 　 　A，此时小泡的电阻为 　 　Ω（结果保留一位小数），在此基础上，若要使灯泡正常发光，他应将图1中滑片P向 　 　（填“A”或“B”）端移动。
（4）从表中数据还可求出该小灯泡的额定功率是 　 　W。
（5）利用本实验器材 　 　（填“能”或“不能”）探究电流与电压关系。
33．（5分）小明利用如图所示的实验装置探究“导体产生的热量与电阻大小的关系”。甲、乙两瓶中装有质量与初温都相同的煤油，甲瓶中的电阻R甲比乙瓶中的电阻R乙小。
（1）将电阻R甲与R乙，串联在电路中的目的是为了让通电时间和 　 　相同。实验中煤油吸热的多少是通过 　 　来反映的（填“温度计示数”或“加热时间”）。
（2）通电一段时间后，乙瓶中的温度计示数升高的快，由此得出的实验结论是：当通电时间和电流相同时，电阻越大，产生的热量 　 　。
（3）小明又利用该装置改做“比较水和煤油吸热能力”的实验。他不仅要使甲、乙两烧瓶中电阻丝的阻值相同，还要将其中一烧瓶中的煤油换成 　 　（填“体积”、“质量”）相等的水。在此实验中煤油和水吸热的多少又是通过 　 　来反映的（填“温度计示数”或“加热时间”）。

四、综合题（33题8分，34题10分，共18分）
34．（8分）如图所示，电路中定值电阻R0＝20Ω，R为滑动变阻器，电源电压保持不变，当滑片在a端时，电流表示数为0.3A，滑片在b端时电压表示数为4V。求：
（1）电源电压；
（2）滑动变阻器R的最大阻值。

35．（10分）电饭锅是家中常用的用电器，下表是小宇家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）。
（1）电饭锅正常工作时，在加热状态下的总电流是多少？
（2）电阻R2的阻值是多少？
（3）一天，小宇断开家中其它用电器，只接通电饭锅且处于加热状态，发现家中标有“220V 10（20）A；3000r/kW•h”的电能表5min内转了200圈，求电饭锅此时的实际加热功率是多少？
额定电压
220V
频率
50Hz
额定功率
加热
880W
保温
44W


2022-2023学年山东省临沂市费县九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（本题共20个小题，每小题2分，共40分.每小题给出的四个选项中，只有一个选项符合题意）
1．【解答】解：A、能量转化和转移过程是具有方向性，故A正确；
B、由Q＝I2Rt可知，超导体的电阻为零，故其发热为零，故B错误；
C、电磁波传播的速度为光速，与频率大小无关，故C错误；
D、石油、天然气和煤属于不可再生能源，故D错误。
故选：A。
2．【解答】解：水蒸气直接变为冰是气态直接变为固态，是凝华现象；冰变为水是固态变为液态，是熔化现象；水变为水蒸气是液体变为气体，是汽化现象。综上所述，C项图中标注正确。
故选：C。
3．【解答】解：A、从图象上看，AB段表示该物质温度逐渐升高，但不能表示它的熔点也在升高，故A错误；
B、由图可知，在第8min时该物质刚开始熔化，而不是已全部熔化，故B错误；
C、沥青是非晶体，该曲线是晶体的熔化图像，所以该曲线不可能是沥青熔化时温度随时间变化的图像，故C错误；
D、BC段表示该物质温度不随时间改变，说明该物质正在熔化，因此该物质在熔化过程中吸收热量但温度保持不变，故D正确。
故选：D。
4．【解答】解：
A、汽油机在吸气冲程中，进气门打开、排气门关闭，活塞向下运动，汽油和空气的混合物进入汽缸，故A正确；
B、汽油机的四冲程中，只有做功冲程提供动力，其他的三个冲程都是靠飞轮的惯性完成，故B正确；
C、在做功冲程中，燃气对活塞做功，内能转化为机械能，故C错误；
D、在排气冲程中，废气带走了燃料释放的能量的大部分，故D正确。
故选：C。
5．【解答】解：A、热量是一个过程量，不能说含有多少热量，故A错误；
B、发生热传递的条件是：有温度差，所以内能可自动地从高温物体转移到低温物体，若内能小的物体温度高，故热量可以从内能小的物体转移到内能大的物体，故B错误；
C、影响内能大小的因素有质量、温度、状态，只能说在质量、状态一定时，温度高的物体内能大，温度低的物体内能小，故C错误；
D、冰是晶体，0℃的冰熔化成0℃水，吸收热量，内能增加，但温度不变。故D正确。
故选：D。
6．【解答】解：A、比热容的单位是J/（kg•℃），故A错误；
B、C：比热容是物质本身的一种特性，其大小是由物质决定的，与是否吸热、放热、温度、质量等因素无关，故BC错误；
D、同一种物质的状态不同比热容可能不同，比如水和冰的比热容就不同，故D正确。
故选：D。
7．【解答】解：A、物理学中规定，玻璃棒与丝绸摩擦时，玻璃棒所带的电荷为正电荷，即玻璃棒和丝绸摩擦时，玻璃棒带正电，故A不正确；
B、电荷间的相互作用规律是：同种电荷相互排斥，异种电荷相互吸引。验电器的工作原理为：同种电荷相互排斥，所以验电器的金属箔片张开，是因为金属箔片带同种电荷相互排斥的结果，故B不正确；
C、串联是指各用电器首尾相连，依次连入电路的电路连接方式；并联是指各用电器首首、尾尾相连，并列连入电路的连接方式。如图丙所示电路，闭合开关时，两灯并列连接，是并联的关系，故C不正确；
D、闭合电路中，电源外部的电流总是从电源的正极出发，经过用电器、开关等，流回负极，故D正确。
故选：D。
8．【解答】解：
在探究串联电路中的电压关系时。小雨同学用电压表测出ab、bc、ac两端的电压分别为Uab＝3V，Ubc＝3V，Uac＝6V．在表格中记录数据后。再进行的步骤：
①换用不同规格的小灯泡。再测出几组电压值；②整理器材，结束实验；③分析数据。得出结论。
故选：D。
9．【解答】解：
由图可知，表b与灯泡串联，表a与灯泡L1并联，根据电流表和电压表的使用规则可知，与灯泡串联的是电流表，与灯泡并联的是电压表，所以表a是电压表，表b是电流表。
故选：A。
10．【解答】解：A、小灯泡越亮，电路中的电流越大，表示接入的合金丝电阻越小，故A错误；
B、利用此装置中的一根电阻丝，用夹子改变电阻丝的长度，也可以探究导体电阻大小和长度的关系，故B错误；
C、利用此装置能探究导体电阻大小和横截面积的关系，长度可以选择其中一根导线，一次全部接入，另一次直接入其中一部分即可，正确；
D、为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小。故D错误。
故选：C。
11．【解答】解：
A、由图可知，断开S1，闭合S2、S3，电流经开关S2后，分别流入R1、R2，则阻R1、R2组成并联电路，故A正确；
B、由图可知，只闭合S2，电流只有一条路径：正极→S2→R1→负极，R2没有连入电路，R1单独工作，故B错误；
C、由图可知，只闭合S1，电流只有一条路径：正极→S1→R1→R2→负极，所以电阻R1、R2组成串联电路，故C正确；
D、同时闭合S1、S3时，电流没有经电阻，而是沿闭合的开关S1、S3直接流回负极，形成电源短路，故D正确。
故选：B。
12．【解答】解：A、使用试电笔时，手指要接触笔尾金属体，故A错误；
B、不可以将三脚插头的第三脚去掉插在两孔插座里使用，容易造成触电危险，故B错误；
C、安全用电原则：不接触低压带电体，不靠近高压带电体，故C正确；
D、我国家庭电路中零线与火线间的电压为220V，故D错误；
故选：C。
13．【解答】解：由电路图可知，两灯泡并联，右边电流表测干路电流，下方电流表测L2支路电流，
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，
所以，干路电流表的量程为0～3A，分度值为0.1A，示数I＝1.5A，
L2支路电流表的量程为0～0.6A，分度值为0.02A，示数I2＝0.3A，
则灯L1中的电流：I1＝I﹣I2＝1.5A﹣0.3A＝1.2A，故ABC错误，D正确。
故选：D。
14．【解答】解：经分析可知，电动机和指示灯并联，且开关S1位于干路，开关S2位于电动机支路。
A.由电路图可知，开关S2闭合后，会造成电源短路，故A不符合题意；
B.由电路图可知，指示灯和电动机串联，只有两开关均闭合时，指示灯才亮，否则不亮，故B不符合题意；
C.由电路图可知，指示灯和电动机并联，S1控制干路，S2控制电动机，故C符合题意；
D.由电路图可知，指示灯和电动机并联，S2控制干路，S1控制电动机，故D不符合题意。
故选：C。
15．【解答】解：A、在电阻一定时，导体两端电压越大，通过导体电流越大，故A错误；
BC、导体电阻由导体材料、长度、横截面积决定，与导体两端的电压和通过导体的电流无关，故BC错误；
D、由I＝可知，导体中的电流是由加在它两端的电压和它的电阻来决定的，故D正确；
故选：D。
16．【解答】解：闭合开关后两灯都不亮，说明电路故障为断路，故排除AC。
将电压表分别接在a、b两端和c、d两端时，电压表示数为零，说明电压表的正负接线柱不能与电源两极相连，说明电流表和L2之外有断路故障，故排除D。
将电压表接到b、c两端时，电压表有明显示数，说明电压表的正负接线柱与电源两极相连，所以电流表、灯L2完好，故障为灯L1断路，B项正确。
故选：B。
17．【解答】解：由电路图可知，定值电阻R0与湿敏电阻R串联，电压表测R两端的电压，电流表测电路中的电流。
因湿敏电阻的阻值会随含水量的升高而增大，所以，当空气湿度减小时，R的阻值减小，其分担的电压变小，电压表示数变小；
此时电路中的总电阻减小，由I＝可知，电路中的电流增大，即电流表的示数增大，故D正确。
故选：D。
18．【解答】解：制作电动机依据是通电导体在磁场中受力运动；
A、该实验为奥斯特实验，说明通电导线周围存在着磁场，故A错误；
B、通电线圈具有磁性，利用的是电流的磁效应，故B错误；
C、该装置研究的是通电导体在磁场中受力而运动，电动机是依据此原理制成的，故C正确；
D．实验中，导体ab沿水平方向运动时，做切割磁感线运动，导体中会产生感应电流，这是电磁感应现象，是发电机的工作原理，故D错误。
故选：C。
19．【解答】解：（1）由图象可知乙为定值电阻的图像，当U＝4V时，I＝0.4A，
由欧姆定律可得，电阻R的阻值：R＝＝＝10Ω，故AB错误；
（2）将R和L并联在电源电压为4V的电路中时，因并联电路中各支路两端的电压相等，且支路电压等于电源电压，所以它们两端的电压均为4V，
由图象可知对应的电流：IL＝0.8A，IR＝0.4A，
因并联电路中干路电流等于各支路电流之和，所以干路电流：
I′＝IL+IR＝0.8A+0.4A＝1.2A，故C正确；
（3）串联电路各处电流相等，由图可知当通过电路的电流为0.4A时，灯泡两端的电压为1V，定值电阻两端的电压为4V，
串联电路总电压等于各部分电压之和，所以此时的电源电压：U＝UL+UR＝1V+4V＝5V，故D错误。
故选：C。
20．【解答】解：a灯的功率Pa＝；
b灯功率Pb＝I2R＝R＝
d灯并联在电路中，Pd＝，
则三灯功率的关系为：Pa＝Pd＞Pb
故选：C。
二、填空题（每空1分，共17分）
21．【解答】解：（1）体温计是利用水银热胀冷缩的性质制成的，该体温计的分度值是0.1℃，因此示数是37.8℃。
（2）电能表读数：1572.3kW•h。
故答案为：（1）热胀冷缩；37.8；
（2）1572.3。
22．【解答】解：冬季，通常可以看到教室的窗玻璃上附着一层小水珠，是室内温度较高的水蒸气遇冷在玻璃内表面液化形成的小水滴。
当室外气温更低时，还会看到窗玻璃上结有冰花，这是室内温度较高的水蒸气，遇到温度非常低的玻璃，在其内表面凝华形成小冰晶。
故答案为：液化；凝华。
23．【解答】解：让热水在管道内循环流动，地面吸收热量，主要是通过热传递的方式增加地面内能；
由于水的比热容较大，在质量相同、降低的温度△t相同时，由Q放＝cmΔt可知，水释放的热量较多，所以“水地暖”要以水为媒介；
在这一过程中热水放出的热量Q水放＝c水m水（t0﹣t）＝4.2×103J/（kg•℃）×150kg×（60℃﹣40℃）＝1.26×107J。
故答案为：热传递；比热容；1.26×107。
24．【解答】解：一节干电池的电压为1.5V，电视机的遥控器由两节干电池串联供电，其工作电压为3V；
电视机工作时，由于电子运动到了屏幕上，而使屏幕带了电，而带电体有吸引轻小物体的性质，故把灰尘吸引到了屏幕上；
太阳能电池板将太阳能转化为电能，蓄电池充电时将电能转化为化学能储存起来，此时发电板相当于电源。
故答案为：3；电荷；电源。
25．【解答】解：
由电路图可知，闭合开关后，灯L1与L2串联，电压表测灯L2两端的电压；
已知此时电压表示数是1V，则灯L2两端的电压是1V；
断开开关S，电压表串联在电路中，电压表测电源两端电压，此时其示数为3V，所以断开开关后，电压表示数变大。
故答案为：1；变大。
26．【解答】解：根据I＝可得，导体的电阻：
R＝＝＝40Ω；
因为电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
故在这个导体两端电压为0时，导体的电阻仍为40Ω不变。
故答案为：40；40。
27．【解答】解：（1）两个灯泡都在额定电压下工作，
则P实＝P额，
因为两个灯泡的额定电功率乙灯较大，则实际电功率乙灯较大，
所以当它们正常发光时，乙灯亮；
（2）家庭电路中各用电器是并联的，当他关掉家中不用的电灯后，家中开启的用电器减少，相当于横截面积变小，故家中电路的总电阻变大。
故答案为：乙灯较亮；变大。
三、作图与实验探究题（28题共4分；29题每空4分；30题5分；31题7分，32题5分，总共25分）
28．【解答】解：根据磁极间的作用可以判断通电螺线管的左端是N极，右端为S极，根据安培定则，可以判断电流从螺线管的右端进入，从左端流出，所以电源的右端是正极，左端是负极。且在磁体外部，磁感线从N极出发回到S极，即磁感线方向是向右的，如图所示：

29．【解答】解：灯泡的接法：火线直接进入开关，再进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套，如图所示：

30．【解答】解：（1）在利用温度计的读数时，视线要与温度计中液柱的上液面相平，正确的方法是B；
（2）从水的温度随时间变化的图像看出，在4分钟以后，水继续吸热，但温度不变，因此，此时是水的沸腾过程，沸点是99℃；
（3）通过实验得到水沸腾必须满足的条件是：达到沸点，且不断吸热；
（4）水沸腾的特点是继续吸热，温度保持不变。
故答案为：（1）B；（2）99；（3）达到沸点； （4）不变。
31．【解答】解：（1）①通电后小磁针发生偏转，断电后小磁针复位。实验表明通电导体周围存在磁场。
②若把图甲中的小磁针换成直导线并通电。发现两条通电导线之间存在相互作用力，原因可能是一根通电导线在另一根导线的磁场中，会受到力的作用，故选：B。
（2）开关闭合后，只有将金属棒AB在磁场中做切割磁感线运动时，灵敏电流计指针才发生偏转，电路中产生电流。若要改变灵敏电流计偏转方向，可以改变导体AB运动方向，还可以改变磁场方向。人们利用这种现象制成了发电机。
故答案为：（1）①磁场；②B；（2）切割磁感线；磁场方向；发电机。
32．【解答】解：（1）要求滑片向右移动灯泡变亮，所以滑片右移时滑动变阻器接入电路的电阻变小，则滑动变阻器选择右下接线柱串联接入电路，如下所示：
；
（2）闭合开关，发现灯泡不发光，电流表示数不为零，说明电路通路，电压表示数为零，说明电压表与导线并联接入电路，则该故障可能是小灯泡短路；
（3）图中电流表选用小量程，分度值为0.02A，示数为0.18A，
根据欧姆定律可得此时灯泡的电阻：R＝＝≈8.3Ω；
此时灯泡两端的电压小于灯的额定电压2.5V，要使灯泡正常发光，应增大灯的电压，根据串联电路电压的规律可知应减小变阻器的电压，由串联分压原理可知应减小变阻器连入电路中的电阻，故滑片向B端移动；
（4）由表格可知灯泡两端的电压为额定电压2.5V时，通过灯泡的电流为0.22A，则灯泡的额定功率是：P＝ULIL＝2.5V×0.22A＝0.55W；
（5）探究电流与电压关系时需控制电阻不变，而灯泡的电阻是变化的，所以利用本实验器材不能探究电流与电压关系。
故答案为：（1）如上图；（2）短路；（3）0.18；8.3；B；（4）0.55；（5）不能。
33．【解答】解：（1）串联电路各处的电流相等，将电阻R甲与R乙，串联在电路中的目的是为了让通电时间和电流相同；
根据法，实验中煤油吸热的多少是通过温度计示数来反应的；
（2）甲瓶中的电阻R甲比乙瓶中的电阻R乙小，通电一段时间后，乙瓶中的温度计示数升高的快，根据转换法，可知R乙产生的热量多，由此得出的实验结论是：当通电时间和电流相同时，电阻越大，产生的热量越多；
（3）根据比较不同物质的吸热能力的方法，要控制不同物质的质量相同（水和煤油密度不同，根据m＝ρV，体积相同的水和煤油质量不同），故要将其中一烧瓶中的煤油换成质量相等的水；
根据Q＝I2Rt，因电流和电阻相同，故通电时间越长，煤油和水吸热越多，在此实验中煤油和水吸热的多少又是通过加热时间来反映的。
故答案为：（1）电流；温度计示数；（2）越多；（3）质量；加热时间。
四、综合题（33题8分，34题10分，共18分）
34．【解答】解：（1）当滑片在a端时，滑动变阻器电阻为零，只有R0工作，电压表示数为零，
由I＝得电源电压：
U＝I1R0＝0.3A×20Ω＝6V；
（2）滑片在b端时，滑动变阻器达到最大阻值，和R0串联，电压表测量滑动变阻器两端的电压，根据串联电路的分压特点可得：
＝，
即：＝，
解得：滑动变阻器R的最大阻值R＝40Ω。
答：（1）电源电压6V；
（2）滑动变阻器R的最大阻值40Ω。
35．【解答】解：
（1）由题知，电饭锅正常工作时，在加热状态下功率P＝880W，
由P＝UI可得总电流：
I＝＝＝4A；
（2）当S、S0闭合时，R1和R2并联，电路总电阻较小；当S闭合、S0断开时，电路中只有R2，电路总电阻较大；由P＝可知，当S、S0闭合时，电功率较大，为加热挡；当S闭合、S0断开时，电功率较小，为保温挡；P保温＝44W，由P＝可得：
R2＝＝＝1100Ω；
（3）3000r/kW•h表示电饭锅每消耗1kW•h的电能，电能表的转盘转3000r，
则电能表转盘转200r消耗的电能：
W＝kW•h＝kW•h，
电饭锅此时的实际加热功率：
P实＝＝＝0.8kW＝800W。
答：
（1）电饭锅正常工作时，在加热状态下的总电流是4A；
（2）电阻R2的阻值是1100Ω；
（3）电饭锅此时的实际加热功率是800W。
