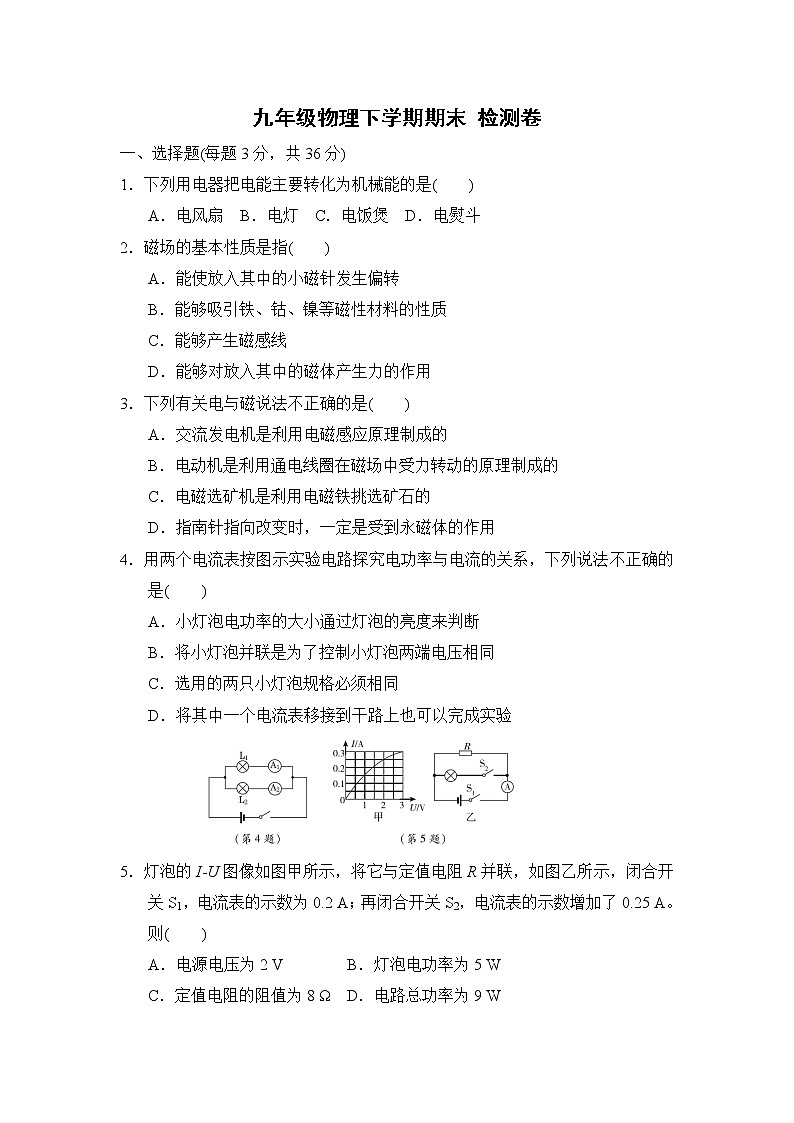

山东省临沂市费县2020-2021学年下学期沪科版物理九年级 期末检测卷（word版 含答案）

这是一份山东省临沂市费县2020-2021学年下学期沪科版物理九年级 期末检测卷（word版 含答案），共10页。试卷主要包含了选择题，填空题，作图题，实验与探究题，综合应用题等内容，欢迎下载使用。

1．下列用电器把电能主要转化为机械能的是( )
A．电风扇 B．电灯 C．电饭煲 D．电熨斗
2．磁场的基本性质是指( )
A．能使放入其中的小磁针发生偏转
B．能够吸引铁、钴、镍等磁性材料的性质
C．能够产生磁感线
D．能够对放入其中的磁体产生力的作用
3．下列有关电与磁说法不正确的是( )
A．交流发电机是利用电磁感应原理制成的
B．电动机是利用通电线圈在磁场中受力转动的原理制成的
C．电磁选矿机是利用电磁铁挑选矿石的
D．指南针指向改变时，一定是受到永磁体的作用
4．用两个电流表按图示实验电路探究电功率与电流的关系，下列说法不正确的是( )
A．小灯泡电功率的大小通过灯泡的亮度来判断
B．将小灯泡并联是为了控制小灯泡两端电压相同
C．选用的两只小灯泡规格必须相同
D．将其中一个电流表移接到干路上也可以完成实验
5．灯泡的I­U图像如图甲所示，将它与定值电阻R并联，如图乙所示，闭合开关S1，电流表的示数为0.2 A；再闭合开关S2，电流表的示数增加了0.25 A。则( )
A．电源电压为2 V B．灯泡电功率为5 W
C．定值电阻的阻值为8 Ω D．电路总功率为9 W
6．小华利用如图的实验装置来探究影响通电导体产生热量的因素，下列说法不正确的是( )
A．图甲实验装置是控制电流、通电时间一定时，探究电热与电阻的关系
B．图乙实验装置是控制电阻、通电时间一定时，探究电热与电流的关系
C．图甲中闭合开关后，a管中液面上升比b快
D．图乙中闭合开关后，c管中液面上升比d快
7．如图所示甲、乙、丙、丁四个探究实验。探究电流的磁效应与电流的磁场分布的实验是( )
A．甲与乙 B．乙与丙 C．丙与丁 D．丁与甲
8．“创新”小组的同学们在一次综合实践活动中，进行安全用电知识的抢答比赛，以下选项应抢答“对”的是( )
A．用湿毛巾擦拭正在发光的台灯 B．开关连接在零线和用电器之间
C．保险丝烧断后最好用铜丝替代 D．家用电器金属外壳一定要接地
9．消防应急灯在没有停电时，灯是熄灭的；停电时，标有“36 V”字样的两盏灯就会正常发光。如图所示的电路中符合要求的是( )
10．某飞机的外壳、机翼、机尾、引擎的许多部件都是用硬铝做的。硬铝是在纯铝中加入少量的铜、镁、锰、硅、铁制成，克服了纯铝软的特点。下列说法错误的是( )
A．飞机所在高空的气温低，气压高
B．硬铝硬度大且密度较小，可以增加机体强度，减小飞机质量
C．飞机起飞利用了“空气流速大的地方压强小”的原理
D．飞机燃油属于不可再生能源
11. 如图是“伏安法”测电阻的电路图。闭合开关S，将滑片P向左滑动的过程中( )
A．电流表示数变小
B．电压表示数不变
C．电路总功率变小
D．两表示数的比值不变
12．下列关于材料、技术及能源的说法中正确的是( )
A．数码相机的图像传感器是由半导体材料制成的
B．微波炉是利用电流的热效应来加热食品的
C．我国海域深处蕴藏大量的“可燃冰”属于可再生能源
D．“华龙一号”第三代核电站是利用核聚变释放出的能量来发电的
二、填空题(每空1分，共18分)
13．电视机正常工作时的电功率为100 W，待机状态时的电功率为8 W，按每天待机20 h，一个月(按30天计算)在待机状态下消耗的电能为________kW·h；这些电能可供电视机正常工作________h。请你说出节约电能的办法：__________________________________(写出一种即可)。
14．扬声器是把电信号转化成________信号的一种装置，它的原理跟________(填“电动机”或“发电机”)原理相似。
15．张薇期末成绩考得好，爸爸奖励她一个新手机，张薇发现手机电池上标有“电压3.7 V，容量3 500 mA·h”的字样，则它充满电后存储的电能为____________J，经查，该手机的待机电流为20 mA，则该手机最长待机时间为________h。
16. 2020年6月23日我国“北斗三号”最后一颗全球组网卫星成功发射。卫星使用太阳能电池板供电，太阳能属于________能源；“北斗”卫星导航系统通过发射和接收________，将为全球用户提供全天候、全天时的定位、导航和授时服务。
17．图甲为一台简易电动机，它由一节旧电池、小块铷磁铁和线框组成，磁铁吸在电池下端，线框由裸铜导线绕制；图乙为电动机工作原理图，箭头表示磁感线方向。根据图乙可知，磁铁上端为________(填“N”或“S”)极；已知磁场对线框左边的作用力垂直于纸面向里，则线框右边受到的磁场力垂直于纸面________(填“向外”或“向里”)，线框在转动过程中将________能转化为________能。
18．煤是一种化石燃料，按短时间是否可以得到分类，其属于______________能源；已知无烟煤的热值是3.4×107 J/kg，完全燃烧6 kg的无烟煤放出的热量是______________。
19．如图所示的电路中，当开关S拨到a后，电磁铁左端为________极，小磁针静止时，B端是________极；当开关S由a拨到b，调节滑动变阻器，使电流表的示数仍保持不变，则电磁铁的磁性________(填“增强”“不变”或“减弱”)。
三、作图题(每题4分，共8分)
20．如图所示，开关闭合后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的＋、－极。
21．请用笔画线代替导线将如图所示的实物图补充完整。要求：①小磁针的指向满足如图所示方向；②滑动变阻器的滑片向A端移动后，通电螺线管的磁性减弱；③原有导线不得更改。
四、实验与探究题(每题10分，共20分)
22．如图甲所示，是测量小灯泡电功率的实验，小灯泡的额定电压为2.5 V。
(1)请你用笔画线代替导线，将图甲中的实物电路连接完整，要求：滑片向左滑动时，滑动变阻器接入电路的阻值变大。
(2)闭合开关后，小灯泡发光微弱，无论怎样移动滑动变阻器的滑片，小灯泡亮度不变，其原因可能是将滑动变阻器的________(填“A、B”或“C、D”)接线柱接入了电路。
(3)某次实验，电压表示数如图乙所示，欲使小灯泡正常发光，则滑动变阻器的滑片应向________(填“C”或“D”)端滑动。
(4)实验测量数据如表所示，则小灯泡的额定功率为________W。小灯泡的亮度跟实际电功率的关系是____________________________________________。
23．在“探究感应电流的产生”的实验中，小颖同学的四次实验情况分别如图所示。
(1)有同学说：“只要闭合电路中的一部分导体在磁场中运动，就会产生感应电流。”你认为他的说法对吗？________，图________可支持你的结论。
(2)为了探究感应电流的方向跟磁场方向和导体运动方向之间的关系：
①根据图甲和乙的实验现象可以得出结论：___________________________
_______________________________________________________________。
②根据图乙和丁的实验现象可以得出结论：___________________________
________________________________________________________________。
(3)从能量的角度来分析，感应电流的产生过程是________能转化为电能。
五、综合应用题(每题9分，共18分)
24．某款汽车质量为1 600 kg，车轮与地面总接触面积为0.05 m2。某次在水平高速公路上以72 km/h的速度匀速行驶了23 min, 所受阻力为汽车重力的0.2倍。燃油的热值为4.6×107 J/kg，g 取10 N/kg。求：
(1) 牵引力做功的功率。
(2)若燃油完全燃烧，内燃机的效率是40%，至少消耗多少千克燃油？
25．如图甲所示，电源电压可调，R1、R2为定值电阻，灯泡的额定电压为2.5 V，图乙是该灯泡的I­U图像。闭合开关S，把电源电压调到4 V，R2的功率为0.8 W。求：
(1)通过R2的电流。
(2)若灯泡正常发光，则1 min内电流在R1上做的功是多少？
(3)现把电源电压调到某一值时，通过R2的电流为0.1 A，灯泡与R2两端的电压之比为1：2，则灯泡的实际功率是多少？
答案
一、1．A 2．D 3．D
4．C 若两只小灯泡规格相同，则通过它们的电流相同，无法探究电功率与电流的关系。
5．A 闭合开关S1，为R的简单电路，电流表测R的电流，电流表的示数为0.2 A；再闭合开关S2，灯泡与R并联，由于并联电路各支路互不影响，故通过R的电流不变，电流表的示数增加了0.25 A，即通过灯泡的电流为
0.25 A，由图甲知，灯泡的电压为2 V，即电源电压为2 V，A正确；灯泡的电功率P＝UI＝2 V×0.25 A＝0.5 W，B错误；由欧姆定律得，定值电阻的阻值R＝eq \f(U,I′)＝eq \f(2 V,0.2 A)＝10 Ω，C错误；由并联电路电流的规律知，干路电流I总＝0.2 A＋0.25 A＝0.45 A，电路总功率P总＝UI总＝2 V×0.45 A＝0.9 W，D错误。
6．C 图甲中，电流和通电时间相同，电阻不同，探究的是电热与电阻的关系。图乙中，电阻和通电时间相同，左边电阻在干路，右边电阻在支路，右边电阻的电流要小一些，探究的是电热与电流的关系。由焦耳定律可知，电流和通电时间相同时，电阻越大，产生电热越多，所以图甲右瓶产生的电热多，b管中液面上升较快。由焦耳定律可知，电阻和通电时间相同时，电流越大产生电热越多，图乙中左瓶中电流较大，产生电热较多，c管中液面上升快。
7．B 8．D
9．C 分析各图可知，当照明电路正常工作时，电磁铁具有磁性，吸引衔铁，使消防应急灯所在电路断开，而当停电后，电磁铁失去磁性，衔铁在弹簧的作用下向上弹起，与触点接触，两灯泡发光，且为并联，因此，对照各图发现，只有图C符合要求。
10．A
11．D 由电路图可知，电阻Rx与滑动变阻器R串联，电压表测电阻Rx两端的电压，电流表测电路中的电流；当滑片P向左滑动时，接入电路的电阻变小，根据欧姆定律可知，电路中的电流变大，即电流表示数变大， A错误；根据U＝IRx可知，电阻Rx的阻值不变，电流变大，则其两端的电压变大，即电压表示数变大，B错误；电源电压不变，电流变大，根据P＝UI可知，电路总功率变大，C错误；电压表与电流表示数的比值为电阻Rx的阻值，阻值不变，D正确。
12．A 数码相机的图像传感器是用半导体材料制成的，故A正确；生活中常用的微波炉是用微波(电磁波)来加热食品的，故B错误；“可燃冰”不能在短期内从自然界得到补充，属于不可再生能源，故C错误；核电站是利用核裂变释放出的能量来发电的，故D错误。
二、13．4.8；48；关机时断开电视机的电源开关 电视机一个月在待机状态下消耗的电能W＝Pt＝0.008 kW×20 h×30＝4.8 kW·h。这些电能可供功率为P′＝100 W＝0.1 kW的电视机正常工作的时间t′＝eq \f(W,P′)＝eq \f(4.8 kW·h,0.1 kW)＝48 h。电视机处于待机状态时也在消耗电能，为显著降低这种电能消耗，关机时要断开电视机的电源开关；另外在可能的前提下减小用电器电功率，如将电功率较大的白炽灯更换成节能灯等，也可以节约电能。
14．声；电动机
15．4.662×104；175 手机电池充满电后存储的电能W＝UIt＝3.7 V×
3 500×10－3 A×3 600 s＝4.662×104 J。该手机最长待机时间t′＝eq \f(Q,I′)＝eq \f(3 500 mA·h,20 mA)＝175 h。
16．可再生；电磁波
17．N；向外；电；机械 根据题图乙可知，在磁体外部，磁感线总是从N极发出，回到S极，则磁铁上端为N极；已知磁场对线框左边的作用力垂直于纸面向里，线框右边受到的磁场力垂直于纸面向外，线框在转动过程中将电能转化为机械能。
18．不可再生；2.04×108 J 点拨：煤是一种化石燃料，使用后短时间内不能再生，所以它是不可再生能源。完全燃烧6 kg的无烟煤放出的热量Q＝mq＝
6 kg×3.4×107 J/kg＝2.04×108 J。
19．N；S；减弱 由题图可知，当开关S拨到a时，电流从电磁铁的右端流入，左端流出，根据右手螺旋定则可知，电磁铁左端是N极，右端是S极。由磁极间的相互作用可知，小磁针静止时，B端为N极。在此实验装置中，保持电流不变，将开关S由a拨到b，则减少了线圈的匝数，因此电磁铁的磁性减弱。
三、20．解：如图所示。
21．解：如图所示。 本题考查了影响电磁铁磁性强弱的因素和根据右手螺旋定则判断通电螺线管的极性。滑片向A端移动后，通电螺线管的磁性减弱，说明电路中的电流减小，则连到电路中的电阻应增大，所以滑动变阻器下端应连接B端接线柱，根据小磁针的指向，螺线管的左端应为S极，所以螺线管的左端的导线直接接到电源的正极即可。
四、22．解：(1)如图所示。
(2)C、D (3)D
(4)0.7；小灯泡的亮度是由实际电功率决定的，电功率越大小灯泡越亮
(1)滑片向左滑动时，滑动变阻器接入电路的阻值变大，则滑动变阻器应接右下接线柱。(2)小灯泡发光较暗说明电流太小，滑动变阻器连入的阻值太大，任意移动滑动变阻器的滑片，小灯泡亮度不变说明滑动变阻器同时接到下面两个接线柱上(滑动变阻器接成了定值电阻)。(3)由题图乙知电压表示数为2.1 V，电压表示数小于小灯泡额定电压，要测灯泡正常工作时的电功率，则应减小滑动变阻器接入电路的阻值，减小滑动变阻器分压，即向D端移动滑动变阻器滑片，增大小灯泡两端电压，直到电压表示数等于小灯泡额定电压2.5 V为止。(4)由表格数据可知，小灯泡正常工作时的电流为0.28 A，则额定功率P＝UI＝2.5 V×0.28 A＝0.7 W。由实验测量数据可知，小灯泡的实际功率越大时小灯泡越亮，可见：小灯泡的亮度是由实际电功率决定的，电功率越大小灯泡越亮。
23．(1)错；丙
(2)①磁场方向不变时，感应电流的方向和导体切割磁感线运动的方向有关
②导体运动方向相同时，感应电流的方向和磁场方向有关
(3)机械
五、24．解：(1)由题意知汽车做匀速直线运动，其所受牵引力和阻力大小相等，
F＝f＝0.2G车＝0.2m车g＝0.2×1 600 kg×10 N/kg＝3.2×103 N，
汽车的车速v＝72 km/h＝20 m/s，
汽车所受牵引力做功的功率
P＝Fv＝3.2×103 N×20 m/s＝6.4×104 W。
(2)汽车行驶23 min，牵引力所做的功
W＝Pt＝6.4×104 W×23×60 s＝8.832×107 J，
若燃油完全燃烧，且内燃机的效率是40%，则燃油完全燃烧释放的热量Q＝eq \f(W,η)＝eq \f(8.832×107 J,40%)＝2.208×108 J，
消耗燃油的质量m＝eq \f(Q,q)＝eq \f(2.208×108 J,4.6×107 J/kg)＝4.8 kg。
25．解：(1)由公式P＝UI可得，通过R2的电流
I2＝eq \f(P2,U2)＝eq \f(P2,U)＝eq \f(0.8 W,4 V)＝0.2 A。
(2)由题图乙可知，当灯泡正常发光时，U灯＝2.5 V，此时I灯＝0.30 A，
R1两端的电压 U1＝U－U灯＝4 V－2.5 V＝1.5 V，
通过R1的电流I1＝I灯＝0.30 A，1 min内电流在R1上做的功W＝U1I1t＝
1.5 V×0.30 A×60 s＝27 J。
(3)由公式P＝eq \f(U2,R)可得，R2＝eq \f(U22,P2)＝eq \f((4 V)2,0.8 W)＝20 Ω。
电源电压调到某一值时，R2两端的电压U2′＝I2′R2＝0.1 A×20 Ω＝2 V，
由eq \f(U灯′,U2′)＝eq \f(1,2)可得，U灯′＝eq \f(1,2)U2′＝eq \f(1,2)×2 V＝1 V，
由题图乙可知，当U灯′＝1 V时，I灯′＝0.20 A，
灯泡的实际功率P灯′＝U灯′I灯′＝1 V×0.20 A＝0.2 W。实验序号
1
2
3
4
发光情况
较暗
较亮
明亮
特亮
电压U/V
1.3
2.1
2.5
3.0
电流I/A
0.21
0.26
0.28
0.31
电功率P/W
0.27
0.55
0.93
