山东省济宁七中2022-2023学年九年级上学期期末物理试题(含答案)

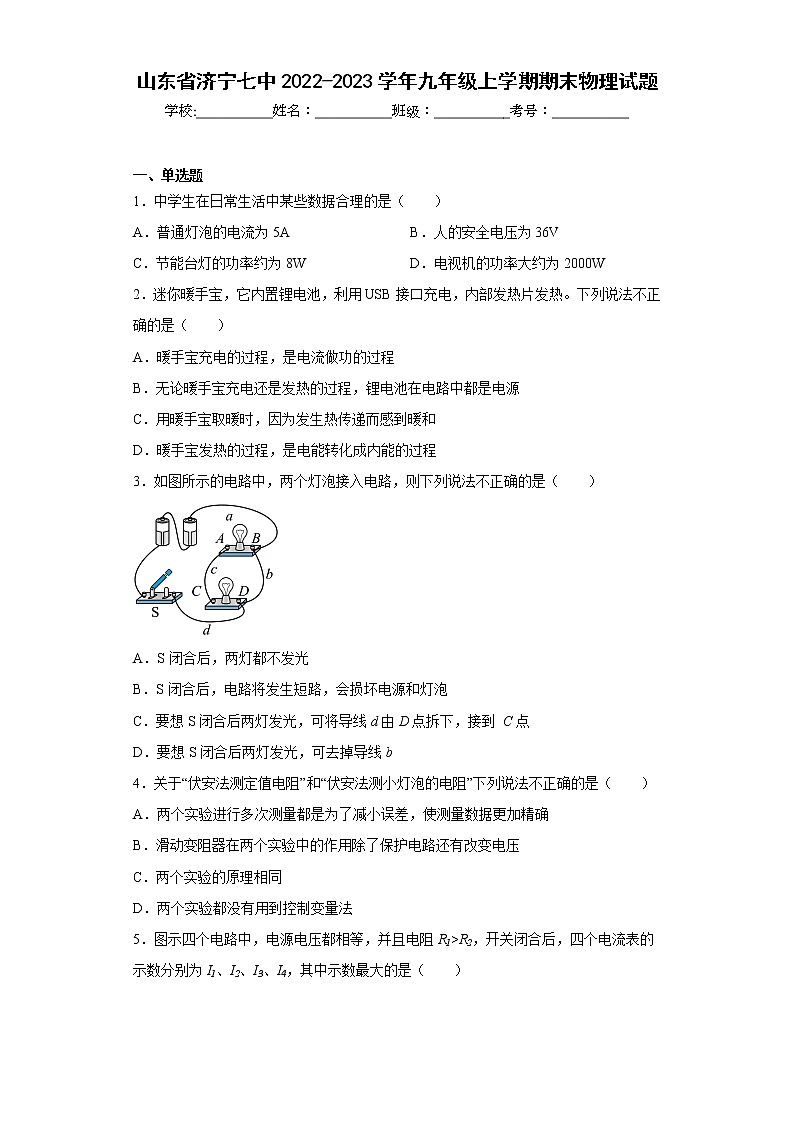

山东省济宁七中2022-2023学年九年级上学期期末物理试题

学校:___________姓名：___________班级：___________考号：___________

一、单选题

1．中学生在日常生活中某些数据合理的是（　　）

A．普通灯泡的电流为5A B．人的安全电压为36V

C．节能台灯的功率约为8W D．电视机的功率大约为2000W

2．迷你暖手宝，它内置锂电池，利用USB接口充电，内部发热片发热。下列说法不正确的是（　　）

A．暖手宝充电的过程，是电流做功的过程

B．无论暖手宝充电还是发热的过程，锂电池在电路中都是电源

C．用暖手宝取暖时，因为发生热传递而感到暖和

D．暖手宝发热的过程，是电能转化成内能的过程

3．如图所示的电路中，两个灯泡接入电路，则下列说法不正确的是（　　）

A．S闭合后，两灯都不发光

B．S闭合后，电路将发生短路，会损坏电源和灯泡

C．要想S闭合后两灯发光，可将导线d由D点拆下，接到 C点

D．要想S闭合后两灯发光，可去掉导线b

4．关于“伏安法测定值电阻”和“伏安法测小灯泡的电阻”下列说法不正确的是（　　）

A．两个实验进行多次测量都是为了减小误差，使测量数据更加精确

B．滑动变阻器在两个实验中的作用除了保护电路还有改变电压

C．两个实验的原理相同

D．两个实验都没有用到控制变量法

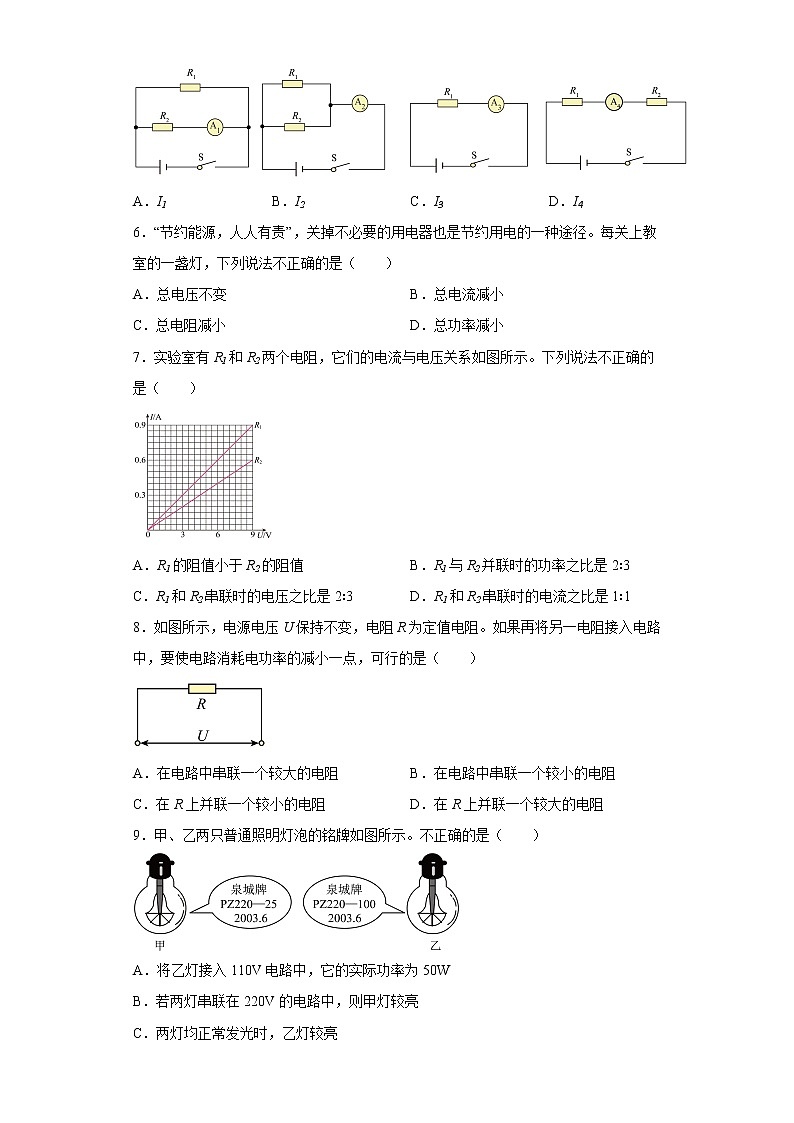

5．图示四个电路中，电源电压都相等，并且电阻R1>R2，开关闭合后，四个电流表的示数分别为I1、I2、I3、I4，其中示数最大的是（　　）

A．I1 B．I2 C．I3 D．I4

6．“节约能源，人人有责”，关掉不必要的用电器也是节约用电的一种途径。每关上教室的一盏灯，下列说法不正确的是（　　）

A．总电压不变 B．总电流减小

C．总电阻减小 D．总功率减小

7．实验室有R1和R2两个电阻，它们的电流与电压关系如图所示。下列说法不正确的是（　　）

A．R1的阻值小于R2的阻值 B．R1与R2并联时的功率之比是2∶3

C．R1和R2串联时的电压之比是2∶3 D．R1和R2串联时的电流之比是1∶1

8．如图所示，电源电压U保持不变，电阻R为定值电阻。如果再将另一电阻接入电路中，要使电路消耗电功率的减小一点，可行的是（　　）

A．在电路中串联一个较大的电阻 B．在电路中串联一个较小的电阻

C．在R上并联一个较小的电阻 D．在R上并联一个较大的电阻

9．甲、乙两只普通照明灯泡的铭牌如图所示。不正确的是（　　）

A．将乙灯接入110V电路中，它的实际功率为50W

B．若两灯串联在220V的电路中，则甲灯较亮

C．两灯均正常发光时，乙灯较亮

D．两灯均正常发光时，若两灯丝一样长，则甲灯丝较细

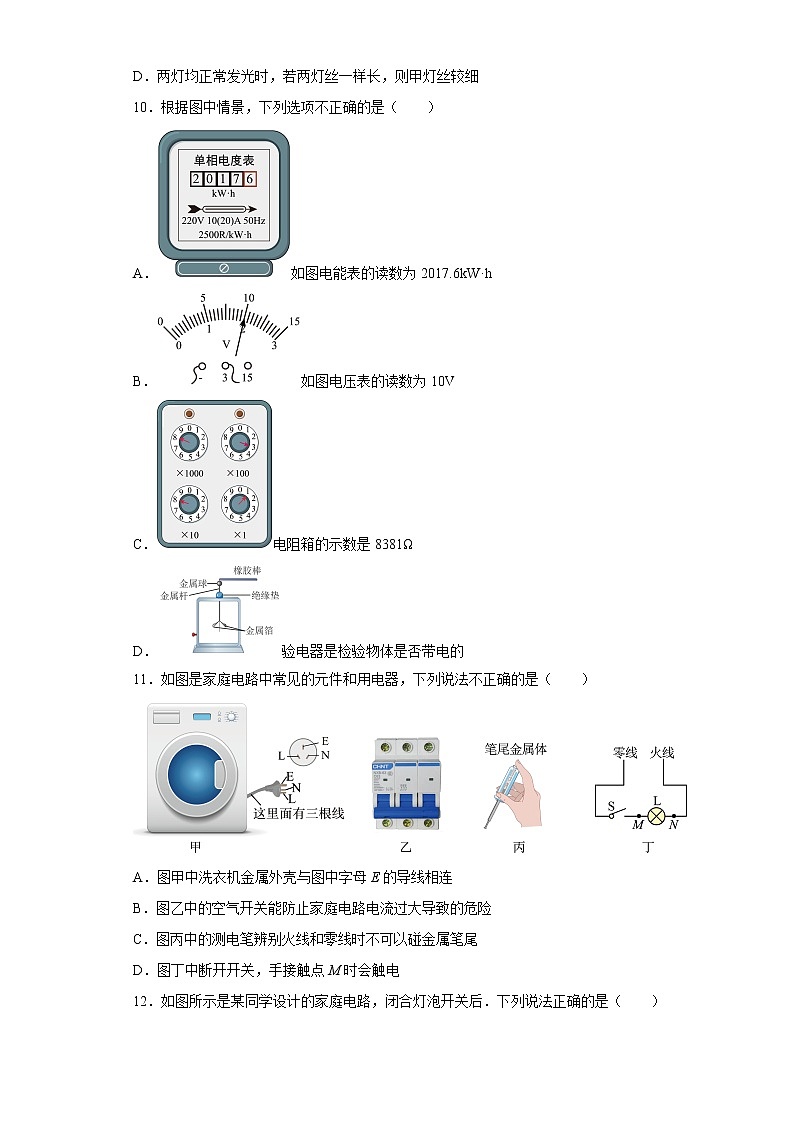

10．根据图中情景，下列选项不正确的是（　　）

A．如图电能表的读数为2017.6kW·h

B．如图电压表的读数为10V

C．电阻箱的示数是8381Ω

D．验电器是检验物体是否带电的

11．如图是家庭电路中常见的元件和用电器，下列说法不正确的是（　　）

A．图甲中洗衣机金属外壳与图中字母E的导线相连

B．图乙中的空气开关能防止家庭电路电流过大导致的危险

C．图丙中的测电笔辨别火线和零线时不可以碰金属笔尾

D．图丁中断开开关，手接触点M时会触电

12．如图所示是某同学设计的家庭电路，闭合灯泡开关后．下列说法正确的是（　　）

A．灯泡和两孔插座是串联的

B．用测电笔测试M 点，氖管不发光

C．开关和三孔插座的连接是正确的

D．用测电笔插入两孔插座的左孔，氛管发光

13．如图，电源电压不变，R1为定值电阻，开关闭合后滑片向右移动时，下列说法正确的是（　　）

A．电压表测的是R2两端电压 B．电压表与电流表示数之比不变

C．电压表示数变大 D．总功率变大

14．用电热丝烧水，当电压为U时，t秒内可将水烧开．如果电压降为原来的一半，则同样烧开这些水所需的时间应为 （      ）

A． B． C．2t D．4t

15．甲是通过小灯泡L的电流与其两端电压的关系图像。现将小灯泡L与电阻R连入如图乙所示的电路中。闭合开关S，小灯泡的实际功率为，电压表示数为3V。下列结果正确的是（　　）

A．电源电压为6V B．电路消耗的总功率为2.7W

C．电阻R的阻值为15Ω D．通过电阻R的电流为0.2A

二、填空题

16．如图所示，R1是滑动变阻器，滑片P做成可以绕O点转动的杠杆，另一端通过可以自由转动的轻杆和浮标相连，U=6V。若油面下降，油量表示数将变______，若R2接入电路的阻值为10Ω时油量表指针指在4V，R1阻值为______Ω。若不慎调小了R2的阻值，则油量表示数将偏______。

三、计算题

17．有一弧光灯，正常工作电流是5A，电阻是8Ω，要把它接入电压是110V的电路中，需要串联一个多大的电阻，弧光灯才能正常工作？

18．一个灯泡L1上标有“10V 20W”字样，假设灯丝电阻不随温度变化。

（1）将灯泡L1接到电压为6V的电源上，求灯泡的实际功率；

（2）若将灯泡L1与标有“10V 10W”的灯泡L2串联在15V的电源上，求L1功率。

19．图甲为某新型电饭锅的简化电路，R1和R2均为电热丝（阻值不随温度发生变化），S1是自动控制开关，可实现“低温挡”“高温挡”之间的转换。把电饭锅接入220V的电路中，在电饭锅工作时，电路中总电流随时间变化的图像如图乙所示，求：

（1）求电阻R2；

（2）求“高温挡”的功率大小；

（3）求0∼15min内电饭锅产生的热量。

20．如图甲所示为某品牌电饭煲，内部电路可简化为图乙所示电路，其发热元件为两个电阻，可实现高温、中温、低温三挡的挡位调节。电路额定电压为220V，电阻R1阻值为220Ω，中温挡功率为220W。

（1）中温挡正常工作时，电路中的电流是多少？R2的电阻值是多少？

（2）低温挡正常工作100s，产生的总热量为多少焦耳？

（3）高温挡正常工作时，电路消耗的总功率是多少？

（4）若家中只有电饭煲在高温挡工作时，如图丙所示，电能表转盘2min转了30转，则消耗的实际功率是多少？

四、实验题

21．小明在探究“电流跟电阻的关系”的实验中，设计电路图如图所示，电源电压为6V。

（1）闭合开关发现电流表电压表均无示数，原因可能是______；

（2）调整好后，小明开始连接电路，进行实验，实验数据记录如表；

表格中有一组数据是错误的，错误的原因是______；

（3）当小明想多做一组实验，于是把20Ω换成30Ω的电阻，发现无论怎样移动滑动变阻器，都无法完成实验，原因可能是______；

（4）在探究电阻上的电流跟电压的关系时，如何改变定值电阻R两端的电压，从而得到多组电压、电流值，具体操作方法是______；

A．保持滑片位置不动

B．保持电阻不变，调节滑片

C．保持滑片不变，改变电阻

D．保持电路中的电流不变

（5）实验完成后，小明将定值电阻换成“3V”的小灯泡，测量小灯泡的电阻，记录数据如表；

分析数据时发现：灯泡正常发光时的电阻为______Ω，实验中不能把小灯泡每一次的电阻求平均值的原因是______。

22．小刚用标有“2.5V”字样的小灯泡，利用如图甲所示的电路进行“研究小灯泡的电功率”实验，电源是3节新干电池，收集部分证据记录在表格中。

（1）闭合开关前，将滑动变阻器的滑片P置于______（选A端或B端）。闭合开关后，第一次实验中小灯泡不发光接下来的操作是______；

（2）灯泡两端电压为2.5V时，电流表指针位置如图乙所示，则小灯泡正常发光时的额定功率是______ W。此时滑动变阻器的阻值为______Ω；

（3）小刚发现在第四次实验时，灯泡突然熄灭了，电压表满偏，原因可能是______；

（4）根据以上数据你可以得出什么结论______（任意一条即可）。

参考答案：

1．C

2．B

3．B

4．A

5．B

6．C

7．B

8．B

9．A

10．B

11．C

12．B

13．B

14．D

15．B

16．     小     20     大

17．14Ω

18．（1） 7.2W；（2）5W

19．（1） 220Ω；（2） 660W；（3） 5.28×105 J

20．（1）1A，220Ω；（2）11000J；（3）440W；（4）300W

21．     滑动变阻器（或开关）断路     没有控制电阻为20Ω时电压不变     滑动变阻器的最大电阻小于60Ω     B     10     灯丝的电阻随温度的改变而改变

22．     A     移动滑动变阻器的滑片，观察灯泡是否发光     0.75     6.7     灯泡断路     灯泡的实际功率越大，灯泡越亮
