【中考物理】2021-2023近三年上海市闵行区统考一模知识点真题专项练习—电磁学（基础题）含解析
展开
这是一份【中考物理】2021-2023近三年上海市闵行区统考一模知识点真题专项练习—电磁学（基础题）含解析，共26页。试卷主要包含了单选题，填空题，综合题，作图题，实验题，计算题等内容，欢迎下载使用。
【中考物理】2021-2023近三年上海市闵行区统考一模知识点
真题试卷专项练习—电磁学（基础题）
一、单选题
1．（2023·上海闵行·统考一模）科学家的重大发现，促进了人类生产生活方式的变革。首先揭示通过导体的电流与导体两端电压关系的物理学家是（ ）
A．安培 B．伏特 C．欧姆 D．库仑
2．（2023·上海闵行·统考一模）将电阻、以串联或并联的方式接入某电路中，通过它们的电流相等。关于、的阻值大小，下列判断正确的是（ ）
A．若、串联，则一定等于 B．若、串联，则一定小于
C．若、并联，则一定等于 D．若、并联，则一定小于
3．（2023·上海闵行·统考一模）如图所示，电源电压保持不变，先闭合开关，电流表和电压表均有示数。再闭合开关，则下列判断正确的是（ ）
A．电流表示数变大，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电流表示数变小，电压表示数变大
D．电流表示数变小，电压表示数变小
4．（2022·上海闵行·统考一模）直接影响电阻大小的因素是（ ）
A．电荷量 B．电压 C．电流 D．长度
5．（2022·上海闵行·统考一模）在下列电路图中，能反映人行道上红、绿交通信号灯的工作原理的是（ ）
A． B． C．D．
6．（2022·上海闵行·统考一模）在如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，变大的是（ ）
A．电压表V示数
B．电流表A示数
C．电流表A示数与电流表示数的比值
D．电压表V示数与电流表A示数的比值
7．（2020·上海闵行·统考一模）下列物理量能反映物质特性的是
A．质量 B．电流 C．密度 D．电压
8．（2020·上海闵行·统考一模）首先通过实验研究得出“通过导体的电流与导体两端的电压关系”的科学家是
A．伏特 B．安培 C．帕斯卡 D．欧姆
9．（2020·上海闵行·统考一模）在图所示的电路中，电源电压保持不变。当S断开时，电流表示数为I1；当S闭合时，电流表示数为I2。如果I1︰I2=2︰3，则R1、R2的电阻之比为
A．2︰3 B．3︰2.
C．1︰2 D．2︰1
10．（2020·上海闵行·统考一模）在图所示的电路中，电源电压U保持不变。现有如下两种操作：①用电压为2U的电源替换原来的电源；②将滑动变阻器滑片向右移。其中可以使电流表A1示数与A2示数的比值变大的操作有
A．只有①可行 B．只有②可行
C．①②都不行 D．①②都可行
二、填空题
11．（2023·上海闵行·统考一模）电压是使导体中自由电荷定向移动形成_______的原因。我国家庭电路中，电视机正常工作的电压为_______伏，它与家中的空调是_______连接的。
12．（2023·上海闵行·统考一模）托里拆利用图1装置首先测定了_______的值；某同学用图2（a）所示装置测量_______，测量时其指针如图2（b）所示，其读数是_______。
13．（2023·上海闵行·统考一模）某导体的电阻为20欧，通过它的电流为0.3安，则10秒内通过导体横截面的电荷量为_______库，该导体两端电压为_______伏。若电流增大为0.6安，此时它的电阻为_______欧。
14．（2022·上海闵行·统考一模）小晶家的浴室安装了一种浴霸，既有照明灯又有取暖灯，两者是_______连接的，正常工作时电压为_______伏。若照明灯和取暖灯同时工作一段时间后关闭取暖灯，电路中的总电流将_______（选填“变大”、“不变”或“变小”）。
15．（2022·上海闵行·统考一模）某导体电阻为10欧，通过它的电流为0.2安，5秒内通过该导体横截面的电荷量为_______库，它两端的电压为_______伏。当通过该导体的电流为0.6安时，它的电阻为_______欧。
16．（2022·上海闵行·统考一模）如图所示的电路中，铅笔芯两端接入电路中，闭合开关S，小灯泡L不亮，且电压表有示数，若电路中仅有一处故障，且只发生在灯L或铅笔芯上，请判断故障可能是________；再将导线从a端沿笔芯向左移动时，只有一个电表示数发生变化，示数发生变化的电表是_______，电路故障是_______。
17．（2020·上海闵行·统考一模）我国家庭电路中，标有“110瓦”的电视机正常工作时两端的电压为_____伏，通过它的电流为__安；它与电灯是_____连接的（选填“串联”或“并联”）。
18．（2020·上海闵行·统考一模）某导体阻值为10欧，当通过它的电流为0.3安时，该导体两端的电压为_____伏，10秒内通过该导体横截面的电荷量为_____库。当通过该导体的电流增大为0.6安时，导体的电阻为_____欧。
19．（2020·上海闵行·统考一模）将电压相同的电源、阻值不同的电阻分别组成如图（a）、（b）所示的电路，闭合开关S后，电流表A1的示数____电流表A2的示数（选填“<”、“=”或“>”），理由是：__________。
20．（2020·上海闵行·统考一模）如图所示的电路中，电源电压保持不变，闭合开关S，一段时间后，小灯L突然熄灭。如果电路中只有一处故障且只发生在小灯L或电阻R处，为了检测故障，将一完好的检测小灯L'并联在L两端，观察到检测小灯L'也不发光。
（1）电路中可能存在的故障是_____。
（2）若将检测小灯L'重新并联到电阻R两端，能否根据小灯的发光情况判断出故障，请说明理由。______。
三、综合题
21．（2023·上海闵行·统考一模）如图所示的电路中，电源电压保持不变，R1、R2、R3为规格相同的三个电阻，其中一个存在短路故障。
①闭合开关S，电源_______发生短路（选填“可能”或“不可能”）；
②为了检测出具体故障所在，将电阻R1和R3的位置互换。请写出互换前后电流表示数的变化情况及对应的故障_______。
四、作图题
22．（2023·上海闵行·统考一模）在图中，请用笔画线代替导线完成电路连接，要求：闭合开关S，向右移动滑动变阻器的滑片时，电流表示数变小。
23．（2022·上海闵行·统考一模）在如图所示电路的○里填上适当的电表符号，使之成为正确的电路。
24．（2020·上海闵行·统考一模）在图中，将电源、电压表、开关三个元件符号正确填进电路的空缺处。要求：闭合开关后，电压表测量小灯两端的电压。
25．（2020·上海闵行·统考一模）在如图所示的电路中，有导线尚未连接，请以笔画线代替导线补上，使之成为正确的电路。
五、实验题
26．（2023·上海闵行·统考一模）小明将图所示烧瓶中的电阻丝取出并晾干，用伏安法测该电阻丝的阻值。器材有电源、电流表、电压表、“20Ω 2A”字样的滑动变阻器、开关及导线若干。连接电路后闭合开关，移动滑片到某位置时发现滑动变阻器冒烟并闻到焦糊味，两电表示数均为零。小明更换了规格相同的滑动变阻器重新进行实验，将实验数据填入表中。
实验次数
U/伏
I/安
R/欧
1
0.2
0.24
0.83
2
0.5
0.54
0.92
3
0.6
0.60
1.00
①“伏安法测电阻”的实验原理是：_______。
②试分析滑动变阻器冒烟的原因：_______。
③判断电源电压的最大值为_______伏。
④小明分析表中数据发现，电阻丝的电阻值逐渐变_______，其主要原因可能是_______。
27．（2022·上海闵行·统考一模）小华做“用电流表、电压表测电阻”实验，连接完成最后一根导线时的电路如图（a）所示。
①请找出小华操作过程中的错误，并说明正确的操作；________
②小华重新正确连接电路、操作规范，闭合开关后电压表、电流表示数如图（b）所示，可得待测电阻的阻值是_______欧；
③接下来小华通过_______来改变待测电阻两端的电压和电流，从而得到多组数据。
28．（2020·上海闵行·统考一模）小李同学猜测小灯发光的亮度可能与小灯的电压、电流有关，他用三个不同小灯甲、乙、丙组成不同的电路进行探究活动。电路连接情况及实验现象如图（a）、（b）、（c）、（d）所示。
（1）图（c）或（d）是在研究小灯发光的亮度与________的关系，你的判断依据是__________。
（2）观察图（a）、（b）、（c）、（d）中现象，可以得出初步结论：_______。
29．（2020·上海闵行·统考一模）小华同学做“用电流表、电压表测电阻”实验，实验器材有：电压恒定的电源、待测电阻Rx、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、开关以及导线若干。实验中，小华正确连接电路，操作步骤正确，闭合开关时电表示数如图（a）、（b）所示。接着，移动滑片至中点位置（阻值恰好为最大值的一半），观察到电流表示数为0.38安，同时发现电压表0～15伏量程已损坏，小华通过计算得出了此时Rx的电压。
物理量
序号
Ux（伏）
Ix（安）
Rx（欧）
Rx平均值（欧）
1
（1）
（2）
2
（3）
0.38
3
根据以上信息，回答下列问题：
（1）该实验的原理是 _______ 。
（2）画出小华的实验电路图。 _______ 。
（3）完成表格中（1） ___ 、（2） ____ 、（3） ____ 的数据填写。
30．（2020·上海闵行·统考一模）某兴趣小组为了寻找两用电器串联时所消耗功率的变化规律，利用相关器材开展了探究实验。他们按图连接电路，实验中电源电压和电阻R1保持不变，多次改变变阻器R2的阻值，利用功率表测出R1、R2所消耗的电功率P1、 P2，将实验相关数据记录于下表中。
实验
序号
R2
（欧）
P1
（瓦）
P2
（瓦）
实验
序号
R2
（欧）
P1
（瓦）
P2
（瓦）
1
9
13.70
6.16
6
24
5.95
7.14
2
12
11.25
6.75
7
27
5.22
7.04
3
15
9.40
7.05
8
30
4.61
6.91
4
18
7.98
7.18
9
33
4.10
6.77
5
21
7.20
7.20
10
36
3.67
6.61
（1）根据表格中实验序号 1～ 10中第2列和第4列的数据，可以发现：两用电器串联，当电源电压和R1一定时， ____ 。
（2）请根据表格中的信息判断：当该电路中滑动变阻器的功率为7.0瓦时，变阻器的阻值所处范围应为 ____ 。
（3）该小组同学分析比较表格中第3列和第4列的数据后，提出猜想：当 ____ 时，P2最大。为了验证猜想，他们应在 ____ 范围内改变R2的阻值进行探究。
六、计算题
31．（2023·上海闵行·统考一模）在如图所示的电路中，已知电源电压为15伏，电阻R1的阻值为10欧。
①闭合开关S，求电流表示数；
②若此电路中再接入标有“20欧2安”字样的滑动变阻器R2，移动滑片到某一位置时，闭合开关S后，发现电流表示数相比接入R2前变化了0.5安。请通过计算确定此时变阻器R2的阻值。
32．（2022·上海闵行·统考一模）在如图所示的电路中，电源电压U且保持不变，R1的阻值为30欧，电流表的示数为0.2安。闭合开关S后，某电流表示数改变了0.3安。求：
①电源电压U；
②电路中的总电阻R。
33．（2022·上海闵行·统考一模）在如图所示的电路中，电源电压为18伏且保持不变，电阻R1的阻值为10欧，的阻值为40欧。闭合开关S后，求：
①通过的电流；
②用滑动变阻器先后替换R1和，移动滑片P的过程中，两次电压表示数的最大值均为10伏，请确定滑动变阻器的规格。
34．（2020·上海闵行·统考一模）在如图所示的电路中，电源电压为12伏，通过R1的电流为0.6安。开关S闭合后，电流表A的示数为1安。求：
（1）电阻R1消耗的电功率。
（2）电阻R2的阻值。
35．（2020·上海闵行·统考一模）在如图（a）所示的电路中，电源电压保持不变，电阻R1为定值电阻，变阻器R2上标有“20欧 2安”字样。
（1）若电源电压为12伏，闭合开关S，移动滑片，当电路中电流为0.6安时，电阻R1两端电压为4伏。求：①变阻器R2两端电压；②10秒内整个电路消耗的电能。
（2）若将表盘如图（b）所示的电压表并联在R1两端，在移动变阻器R2滑片的过程中，电压表示数的最大值为15伏、最小值为6伏，电路中电流的变化量为ΔI1；若将电压表并联在R2两端，在移动变阻器R2滑片的过程中，电压表示数的最大值为12伏、最小值为0伏，电路中电流的变化量为ΔI2。求ΔI1与ΔI2的比值。
答案：
1．C
【详解】欧姆是德国物理学家，他最先提出了欧姆定律，其内容为通电导体中的电流与电阻两端的电压成正比，与导体的电阻成反比。后来人们为了纪念欧姆的贡献，将此经历命名为欧姆定律。安培发现了安培定则，伏特发明了“伏打电堆”电池，库仑提出了著名的库仑定律。故ABD不符合题意，C符合题意。
故选C。
2．C
【详解】AB．串联电路各处的电流相等，与串联的两电阻大小无关，可大于、等于或小于，故AB错误；
CD．若两电阻并联，由并联电路电压的规律，两电阻的电压相等，已知通过它们的电流相等，根据欧姆定律变形公式可知，一定等于，故C正确，D错误。
故选C。
3．D
【详解】当只闭合S1时，L1和L2串联，电压表只测L1的电压，电流表测电路中的电流，开关S1和S2都闭合时，电压表被短路，故电压表示数变小，电流表和L2也被短路，则电流表示数也变小，故D符合题意，ABC不符合题意。
故选D。
4．D
【详解】电阻是导体的一种属性，其大小受导体材料、长度和横截面积影响，还可能受温度的影响，与其它因素无关，故ABC不符合题意，D符合题意。
故选D。
5．C
【详解】交通规则是“红灯停，绿灯行”，按照交通规则，红灯和绿灯是分别亮着，是并联状态，并且有各自独立的开关控制灯泡。故C符合题意。故选C。
6．D
【详解】由图得，滑动变阻器与电阻R1并联，电压表与滑动变阻器并联，测量滑动变阻器的电压，电流表A测量干路电流，电流表A1测量电阻R1电流。闭合开关S，当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，并联电路中，各支路互不影响，电压表V和电流表A1示数不变，电路中总电阻变大，电源电压不变，由欧姆定律得，电路总电流变小，所以电流表A示数变小，因此电流表A示数与电流表示数的比值变小，电压表V示数与电流表A示数的比值变大，故ABC不符合题意，D符合题意。
故选D。
7．C
【详解】A．质量是指物体所含物质的多少，是物体的一个基本属性，不是物质特性，故A不符合题意；
B．电流是表示电流强弱的物理量，故B不符合题意；
C．密度是物质的一种特性，密度与物体的质量、体积都无关，故C符合题意；
D．电压是形成电流的原因，不是物质的性质，故D不符合题意。
8．D
【详解】A．伏特发明了伏特电池，故A不符合题意；
B．安培发现了安培定则，故B不符合题意；
C．帕斯卡研究大气压变化情况，故C不符合题意；
D．欧姆通过实验研究得出“通过导体的电流与导体两端的电压关系”，故D符合题意。
9．D
【详解】当S断开时，两个电阻串联，电流表测量电路中的电流，当S闭合时，R2被短路，只有R1的简单电路，电流表测量通过R1的电流，
，
，
故选D。
10．B
【详解】由图可知，R1和R2并联，电流表A1测量干路中的电流，电流表A2测量通过R2的电流，用电压为2U的电源替换原来的电源，两电阻不变，由I=可知电流表A1示数与A2示数大小不变，两电表示数之比也不变，不可行；
并联电路中各个用电器两端的电压相等，由并联电路电流的特点和欧姆定律可知，电流表A1示数与A2示数的比值
，
将滑动变阻器滑片向右移，接入电路中的电阻变大，即R2的阻值变大，R1的阻值不变，变大，变大，电流表A1示数与A2示数的比值变大，②可行，故选B。
11． 电流 220 并联
【详解】[1]自由电荷在电压的作用下会定向移动形成电流，所以是形成电流的原因。
[2]我国家庭电路的标准电压为220V，所以电视机正常工作的电压为220V。
[3]因为家庭电路各支路用电器工作互不影响，所以家庭用电器都采用并联的方式，即电视机与家中的空调是并联连接的。
12． 标准大气压 电压 2.5V
【详解】[1][2][3]托里拆利是世界上第一个利用水银柱测量出一个标准大气压值的人；图2（a）中所示的装置为电压表，此仪器是用来测量电压值的；图2（b）中电压表的选用0～3V量程，分度值为0.1V，此处显示的电压值为2.5V。
13． 3 6 20
【详解】[1]通过导体的电流为0.3安，则10秒内通过导体横截面的电荷量
[2]导体的电阻为20欧，通过它的电流为0.3安，则导体两端电压
[3]电阻是导体的性质，与导体两端电压和通过导体的电流无关，所以电流增大为0.6安时，导体的电阻不变，仍为20欧。
14． 并联 220 变小
【详解】[1]浴霸的照明灯和取暖灯独立工作，互不影响，是并联连接。
[2]我国家庭电路的电压为220V，所以浴霸正常工作时的电压为220V。
[3]照明灯和取暖灯并联连接，则干路的电流，即电路的总电流等于两灯的电流之和。而取暖灯关闭后，浴霸的照明灯不受影响，通过的电流不变，则电路的总电流将变小。
15． 1 2 10
【详解】[1]5秒内通过导体横截面积的电荷量
Q=It=0.2A×5s=1C
[2]导体两端的电压
U=IR=0.2A×10Ω=2V
[3]电阻是导体的一种属性，不随通过导体电流的变化而变化，只与导体的材料、横截面积和长度有关，所以该导体的电阻仍为10Ω。
16． 小灯短路或铅笔芯断路 电流表 小灯泡短路
【详解】[1]由图可知，灯泡和铅笔芯串联，电压表测量铅笔芯两端的电压，电流表测量电路中的电流，闭合开关S，小灯泡L不亮，且电压表有示数，说明电压表的正负接线柱与电源两极相连，因此故障可能是灯L短路或铅笔芯断路。
[2][3]如果铅笔芯断路，电路中出现断路，电流表没有示数，电压表的正负接线柱与电源两极相连，电压表示数等于电源电压，将导线从a端沿笔芯向左移动时，电流表仍然没有示数，电压表的正负接线柱与电源两极相连，电压表示数等于电源电压，所以两个电表示数都没有变化；如果灯L短路，只有铅笔芯的简单电路，电压表测量电源电压，电压表的示数等于电源电压，将导线从a端沿笔芯向左移动时，笔芯接入电路的电阻长度变短，电阻变小，电路中的电流变大，即电流表的示数变大，电压表测量电源电压，电压表的示数不变，只有电流表示数发生变化。
17． 220 0.5 并联
【详解】[1]家庭电路中，电视机正常工作时两端的电压是220V；
[2]通过它的电流为
I==0.5A；
[3]家庭电路中各用电器互不影响，电视机与电灯是并联。
18． 3 3 10
【详解】[1]该导体两端的电压
U=IR=0.3A×10Ω=3V；
[2]10秒内通过该导体横截面的电荷量
Q=It=0.3A×10s=3C；
[3]电阻是导体本身的一种性质，与两端的电压和通过的电流无关，当通过该导体的电流增大为0.6安时，该导体的电阻仍为10Ω不变。
19． < 详见解析
【详解】[1][2]图（a）中两个电阻串联，电流表测量电路中的电流，图（b）中两个电阻并联，电流表测量干路中的电流，串联时总电阻大于R1，并联时总电阻小于R1，根据欧姆定律，总电压相同时，总电阻越大，总电流越小，所以电流表A1的示数小于电流表A2的示数。
20． L短路或者R断路 能；详见解析
【详解】(1)[1]由分析可知：R和L串联，电路中只有一处故障，将一完好的检测小灯L'并联在L两端，小灯L'不发光，可能是L短路或者R断路；
(2)[2]将检测小灯L'重新并联到电阻R两端，若只有L'发光，则L短路，若两灯均发光，则R断路。
21． 不可能 电流表示数变大则R1短路；电流表示数不变则R2短路；电流表示数变小则R3短路
【详解】①[1]由电路图可知，该电路为电阻R1、R2的并联，然后再与R3串联的电路。由题知，只有其中一个电阻存在短路故障。若R1短路，则R2也被短路，此时电路只有R3，不会发生电源短路；若R2短路，则R1也被短路，此时电路只有R3，不会发生电源短路；若R3短路，此时电路为电阻R1、R2的并联电路，不会发生电源短路；综上，闭合开关S，电源不可能发生短路。
②[2]若R1短路，此时电路只有R3，故电路的阻值为R3；若将电阻R1和R3的位置互换，电路为电阻R3、R2的并联电路，根据并联电路总电阻小于任一分电阻，则电路的总电阻变小，电流变大，即电流表示数变大；
若R2短路，此时电路只有R3，故电路的阻值为R3；若将电阻R1和R3的位置互换，此时电路只有R1，故电路的阻值为R1。因三个电阻规格相同，阻值相同，所以电路的电阻不发生变化，电流表示数不变；
若R3短路，此时电路为电阻R1、R2的并联电路；若将电阻R1和R3的位置互换，此时R2也被短路，此时电路只有R1。根据并联电路总电阻小于任一分电阻，则电路的总阻值变大，电流变小，电流表示数变小。
综上可知，电流表示数变大则R1短路；电流表示数不变则R2短路；电流表示数变小则R3短路。
22．
【详解】电流表需要“正入负出”串联接入电路，为保护电路安全，使用大量程。滑动变阻器采用一上一下的接线方式串联接入电路，与电流表串联，当闭合开关S，向右移动滑动变阻器的滑片时，电流表示数变小，则需要在向右移动时，滑动变阻器接入电路的电阻变大，故将电流表的“-”接线柱与滑动变阻器左下方接线柱相连。如图所示：
23．
【详解】由电路图知，两灯应并联在电路中，电流表在干路，测电路的总电流，并在L1两端是电压表，测电源电压，作图如下
24．
【详解】由图可知，电阻和灯泡串联，电压表测量小灯两端的电压，电压表和灯泡并联，中间空缺处是电压表，右边空缺处的元件是开关，左边空缺处的元件是电源，如图所示：
25．
【分析】由电路图可知，两灯泡和电流表已经串联，但电流表的正负接线柱反了，所以两灯泡的连接方式不可能是串联，应该是并联，且电流表测右侧灯泡支路的电流，然后与开关和电源串联组成电路，据此进行解答。
【详解】经分析可知，两灯泡不可能是串联，原因是会造成电流表的正负接线柱接反，所以两灯泡应并联，且电流表测右侧灯泡支路的电流，开关位于干路，如下图所示。
26． 电路电流超过滑动变阻器最大允许通过电流2A，熔断了 5 大 随着电阻丝两端电压和通过电流的增大，电阻丝温度升高，自身电阻变大
【详解】①[1]由欧姆定律推导式可知，伏安法测电阻的原理是。
②[2]电路中电流过大，超过滑动变阻器最大电流，产生的电热过多，烧坏了滑动变阻器电阻丝绝缘层，最后烧断电阻丝，造成滑动变阻器冒烟，并闻到焦糊味，导致两电表示数均为0，所以滑动变阻器冒烟的原因是电路中的电流过大，超过了滑动变阻器的最大电流。
③[3]分析表中数据可知，当电路中的电流最小为0.24A时，电阻丝两端的电压为0.2V，此时滑动变阻器接入电路的阻值为最大值20Ω，根据串联电路电压和欧姆定律可得，电源电压为
U=UR+U滑=UR+IR滑=0.2V+0.24A×20Ω=5V
故电源电压的最大值为5V。
④[4][5]分析表中第四列数据发现，电阻丝的电阻值逐渐变大。分析表中第二、三列数据发现，电阻丝两端电压越高，电流越大，由P=UI可知，电功率越大，则电阻丝的温度越高，因此其主要原因可能是电阻丝的电阻值随温度的升高而增大。
27． 见解析 5 移动滑片
【详解】①[1]由图（a）知，在连接电路时，开关闭合，滑动两个接线柱都接在下端。正确的连接方法是：在连接电路时，断开开关，变阻器接线柱要一上一下接法，并把滑片置于阻值最大处。
②[2]由图（b）知，电压表所选为0～3V量程，对应分度值为0.1V，示数为1.2V；电流表所选量程为0～0.6A量程，对应分度值为0.02A，示数为0.24A。那么待测电阻的阻值
③[3]接着，小华需要通过移动滑片，改变滑动变阻器接入电路的阻值，从而改变待测电阻两端的电压和通过电路中的电流，得到多组数据，通过求平均值来减小实验误差。
28． 电流 详见解析 详见解析
【详解】(1)[1][2]图（c）或（d），两个灯泡并联，两灯两端的电压相同、灯泡规格不同，由欧姆定律可知通过两个灯泡的电流不同，研究小灯发光的亮度与电流的关系；
(2)[3]图（a）或（b），两个灯泡串联，通过两个灯泡的电流相同，灯泡规格不同，灯泡两端的电压不同，电压越大，小灯越亮；由图（c）或（d）可知，（不同小灯）电压相同时，电流越大，小灯越亮。
29． R= 2.8 0.26 4.2
【详解】(1)[1]用电流表、电压表测电阻的实验原理是欧姆定律的变形公式R=；
(2)[2]电阻和变阻器串联，电流表测量电路中的电流，电压表和电阻并联，如图所示：
(3)[3]由图(a)可知，电压表的量程是0-3V，分度值是0.1V，电压表的示数是2.8V；
[4]由表中数据可知，电流表的量程是0-0.6A，分度值是0.02A，电压表的示数是0.26A；
[5]闭合开关时，滑动变阻器接入电路的阻值最大，此时电路中的电流为0.26A，则滑动变阻器两端电压：
UR=IR=0.26A×20Ω=5.2V；
又因为被测电阻与滑动变阻器串联，而串联电路两端电压等于各部分电压之和，故电源电压：
U=2.8V+5.2V=8V；
当滑片位于中点时，滑动变阻器两端电压：
UR中=I1×R=0.38A×10Ω=3.8V；
因为串联电路两端电压等于各部分电压之和，所以未知电阻两端电压：
Ux=8V-3.8V=4.2V。
30． 随着R2的增大，P2先变大再变小 12欧＜R2＜15欧 或 27欧＜R2＜30欧 两个串联用电器消耗功率相等 18欧＜R2＜21欧
【详解】(1)[1]表格中实验序号 1～ 10中第2列和第4列的数据，两用电器串联，保持电源电压和R1不变，随着R2的增大，P2先变大再变小；
(2)[2]根据(1)的结论可知，6.75W＜7.0W＜7.05W，故当该电路中滑动变阻器的功率为7.0W时，滑动变阻器的阻值范围为12Ω到15Ω；
由实验序号7到10中的数据，以得出的初步结论是：在串联电路中，当电源电压和R1一定时，R2越大，P2越小；6.91W＜7.0W＜7.04W，故当该电路中滑动变阻器的功率为7.0W时，滑动变阻器的阻值范围为27Ω到30Ω；
(3)[3]比较表格中第3列和第4列的数据，两个串联用电器消耗功率都是7.02W时，变阻器的功率P2达到最大；
[4]为了验证猜想，由表中数据可知，应在18Ω到21Ω范围内改变R2的阻值进行探究。
31．①1.5A；②5Ω
【详解】解：①由图可知，闭合开关，该电路为电阻R1的简单电路，电流表测量该电路的电流，根据欧姆定律，该电路的电流即电流表的示数为
②若滑动变阻器串联接入。根据串联电路总电阻等于各部分电阻之和，所以将滑动变阻器串联接入电路后，电路总电阻变大，根据欧姆定律可知，通过电路的电流变小。电流表示数相比接入R2前变化了0.5A，则此时通过的电流为
I'=I-0.5A=1.5A-0.5A=1A
电路的总电阻为
变阻器R2的阻值
R2=R总-R1=15Ω-10Ω=5Ω
若滑动变阻器并联接入。由并联电路特点可知，电流表测干路电流，闭合开关S后，发现电流表示数相比接入R2前变化了0.5A，说明通过滑动变阻器的电流为0.5A，则滑动变阻器接入电路的阻值为
超出了滑动变阻器的最大阻值20Ω，所以滑动变阻器不可能并联接入电路。
答：①闭合开关S，电流表示数为1.5A；
②此时变阻器R2的阻值是5Ω。
32．①6V；②12Ω
【详解】解：①由电路图知，两电阻并联，电流表A1测R1支路的电流，A2测干路的电流。开关断开时，电路中只有R1工作，则
此时电源电压
②并联电路中，各个用电器独立工作，那么开关闭合或断开，对R1支路无影响，所以电流表A1的示数不变，所以开关闭合后，示数发生变化的是A2，据并联电路的电流特点知，干路的电流
则电路中的总电阻
答：①电源电压U为6V；
②电路中的总电阻R为12Ω。
33．①0.36A；②“50欧 1安”
【详解】解：①由电路图知，两电阻串联在电路中，则电路中的总电阻
据串联电路的电流特点知
②当替换R1时，电压表测R0两端的电压，示数最大为10伏，此时接入电路中的阻值最大，R2两端的电压
据串联电路的分压特点有
即
解得，滑动变阻器的最大阻值
当替换时，电压表测R1两端的电压，示数最大为10伏，此时滑动变阻器接入电路的阻值最小，通过电路的电流最大，即允许通过变阻器的最大电流限制为
所以滑动变阻器的规格为“50欧 1安”。
答：（1）通过R2的电流I2为0.36A；
（2）滑动变阻器的规格为50Ω、1A。
34．（1）7.2瓦；（2）30欧
【详解】(1)电阻R1消耗的电功率
P1=UI1=12V×0.6A=7.2W；
(2)开关S闭合后，两个电阻并联，电流表测量干路中的电流，由并联电路的特点可知通过R1的电流不变，由并联电路电流的规律可知通过R2的电流
I2=I-I1=1A-0.6A=0.4A，
由并联电路电压的特点可知R2两端的电压
U2=U=12V，
电阻R2的阻值
R2==30Ω。
答：(1)电阻R1消耗的电功率是7.2W；
(2)电阻R2的阻值是30Ω。
35．(1)① 8伏；② 72焦；(2)3:4
【详解】(1)①由电路图可知，R1与R2串联，电流表测电路中的电流，由串联电路电压的规律可知变阻器R2两端电压
U2=U-U1=12V-4V=8V；
②10秒内整个电路消耗的电能
W=UIt=12V×0.6A×10s=72J；
(2)电压表并联在R1两端，变阻器R2滑片移动时，滑片P由右端向左端滑动一段距离前后电路中的电流分别为I1、I2，R1两端电压的变化量：
ΔU1=U1′-U1=I2R1-I1R1=（I2-I1）R1=ΔI1R1，
ΔI1=，
若将电压表并联在R2两端，在移动变阻器R2滑片的过程中，在串联电路中，
U= U1+U2
保持不变，则
ΔU2= ΔU1'
ΔI1与ΔI2的比值
。
答：(1)①变阻器R2两端电压是8V
②10秒内整个电路消耗的电能是72J；
(2) ΔI1与ΔI2的比值是3:4。
【中考物理】2021-2023近三年上海市闵行区统考一模知识点
真题试卷专项练习—电磁学（基础题）
一、单选题
1．（2023·上海闵行·统考一模）科学家的重大发现，促进了人类生产生活方式的变革。首先揭示通过导体的电流与导体两端电压关系的物理学家是（ ）
A．安培 B．伏特 C．欧姆 D．库仑
2．（2023·上海闵行·统考一模）将电阻、以串联或并联的方式接入某电路中，通过它们的电流相等。关于、的阻值大小，下列判断正确的是（ ）
A．若、串联，则一定等于 B．若、串联，则一定小于
C．若、并联，则一定等于 D．若、并联，则一定小于

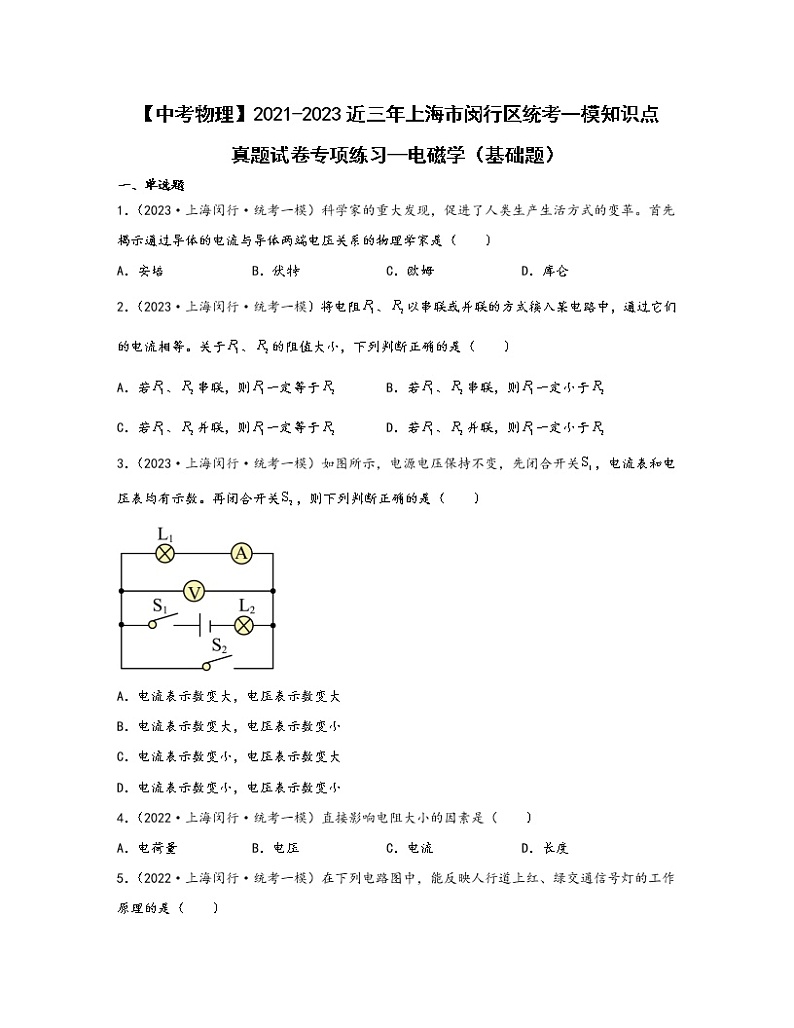

3．（2023·上海闵行·统考一模）如图所示，电源电压保持不变，先闭合开关，电流表和电压表均有示数。再闭合开关，则下列判断正确的是（ ）
A．电流表示数变大，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电流表示数变小，电压表示数变大
D．电流表示数变小，电压表示数变小
4．（2022·上海闵行·统考一模）直接影响电阻大小的因素是（ ）
A．电荷量 B．电压 C．电流 D．长度
5．（2022·上海闵行·统考一模）在下列电路图中，能反映人行道上红、绿交通信号灯的工作原理的是（ ）
A． B． C．D．

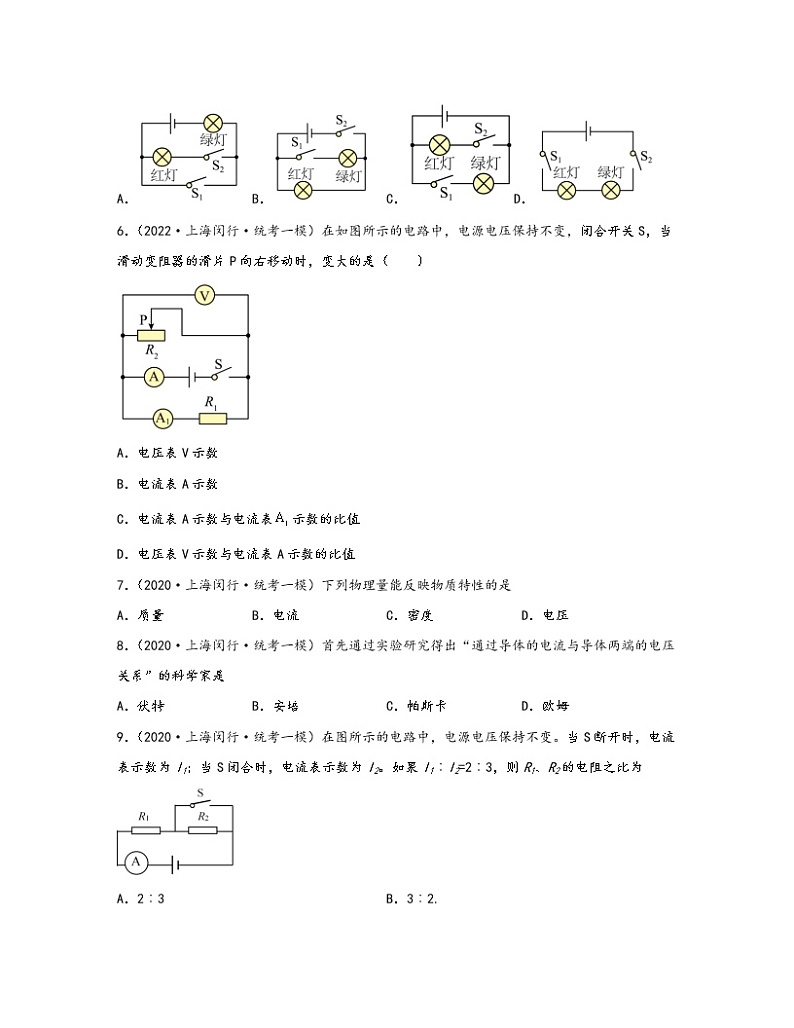

6．（2022·上海闵行·统考一模）在如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，变大的是（ ）
A．电压表V示数
B．电流表A示数
C．电流表A示数与电流表示数的比值
D．电压表V示数与电流表A示数的比值
7．（2020·上海闵行·统考一模）下列物理量能反映物质特性的是
A．质量 B．电流 C．密度 D．电压
8．（2020·上海闵行·统考一模）首先通过实验研究得出“通过导体的电流与导体两端的电压关系”的科学家是
A．伏特 B．安培 C．帕斯卡 D．欧姆
9．（2020·上海闵行·统考一模）在图所示的电路中，电源电压保持不变。当S断开时，电流表示数为I1；当S闭合时，电流表示数为I2。如果I1︰I2=2︰3，则R1、R2的电阻之比为
A．2︰3 B．3︰2.
C．1︰2 D．2︰1

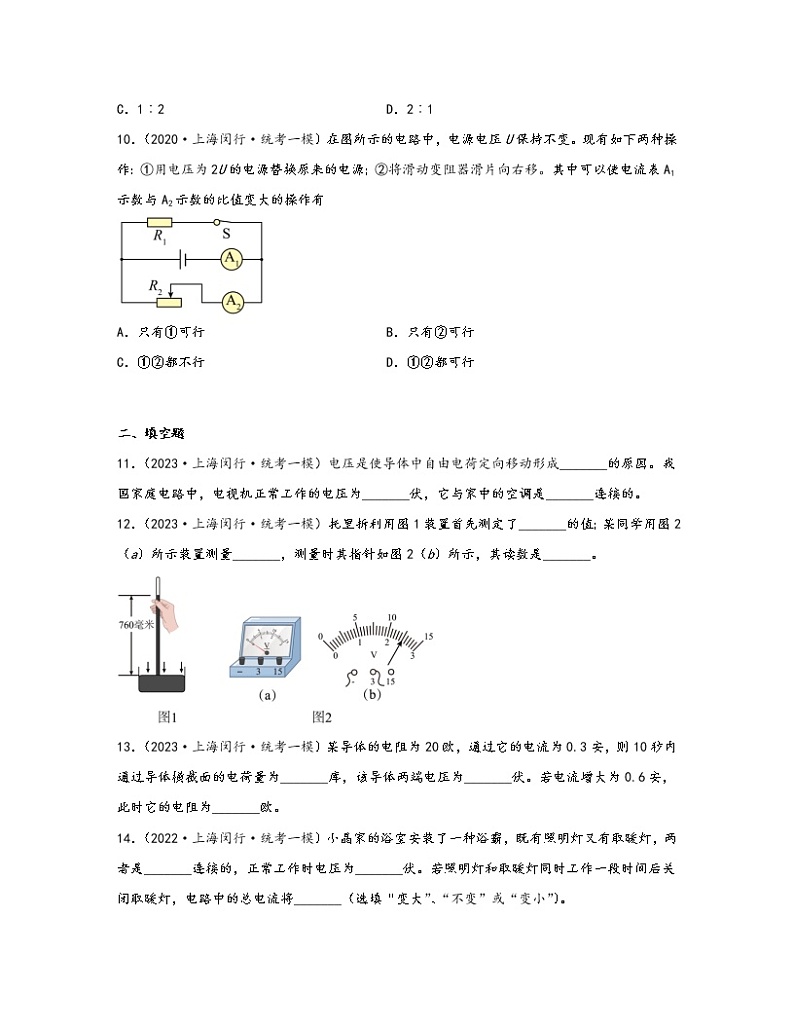

10．（2020·上海闵行·统考一模）在图所示的电路中，电源电压U保持不变。现有如下两种操作：①用电压为2U的电源替换原来的电源；②将滑动变阻器滑片向右移。其中可以使电流表A1示数与A2示数的比值变大的操作有
A．只有①可行 B．只有②可行
C．①②都不行 D．①②都可行
二、填空题
11．（2023·上海闵行·统考一模）电压是使导体中自由电荷定向移动形成_______的原因。我国家庭电路中，电视机正常工作的电压为_______伏，它与家中的空调是_______连接的。
12．（2023·上海闵行·统考一模）托里拆利用图1装置首先测定了_______的值；某同学用图2（a）所示装置测量_______，测量时其指针如图2（b）所示，其读数是_______。
13．（2023·上海闵行·统考一模）某导体的电阻为20欧，通过它的电流为0.3安，则10秒内通过导体横截面的电荷量为_______库，该导体两端电压为_______伏。若电流增大为0.6安，此时它的电阻为_______欧。
14．（2022·上海闵行·统考一模）小晶家的浴室安装了一种浴霸，既有照明灯又有取暖灯，两者是_______连接的，正常工作时电压为_______伏。若照明灯和取暖灯同时工作一段时间后关闭取暖灯，电路中的总电流将_______（选填“变大”、“不变”或“变小”）。
15．（2022·上海闵行·统考一模）某导体电阻为10欧，通过它的电流为0.2安，5秒内通过该导体横截面的电荷量为_______库，它两端的电压为_______伏。当通过该导体的电流为0.6安时，它的电阻为_______欧。
16．（2022·上海闵行·统考一模）如图所示的电路中，铅笔芯两端接入电路中，闭合开关S，小灯泡L不亮，且电压表有示数，若电路中仅有一处故障，且只发生在灯L或铅笔芯上，请判断故障可能是________；再将导线从a端沿笔芯向左移动时，只有一个电表示数发生变化，示数发生变化的电表是_______，电路故障是_______。
17．（2020·上海闵行·统考一模）我国家庭电路中，标有“110瓦”的电视机正常工作时两端的电压为_____伏，通过它的电流为__安；它与电灯是_____连接的（选填“串联”或“并联”）。
18．（2020·上海闵行·统考一模）某导体阻值为10欧，当通过它的电流为0.3安时，该导体两端的电压为_____伏，10秒内通过该导体横截面的电荷量为_____库。当通过该导体的电流增大为0.6安时，导体的电阻为_____欧。
19．（2020·上海闵行·统考一模）将电压相同的电源、阻值不同的电阻分别组成如图（a）、（b）所示的电路，闭合开关S后，电流表A1的示数____电流表A2的示数（选填“<”、“=”或“>”），理由是：__________。
20．（2020·上海闵行·统考一模）如图所示的电路中，电源电压保持不变，闭合开关S，一段时间后，小灯L突然熄灭。如果电路中只有一处故障且只发生在小灯L或电阻R处，为了检测故障，将一完好的检测小灯L'并联在L两端，观察到检测小灯L'也不发光。
（1）电路中可能存在的故障是_____。
（2）若将检测小灯L'重新并联到电阻R两端，能否根据小灯的发光情况判断出故障，请说明理由。______。
三、综合题
21．（2023·上海闵行·统考一模）如图所示的电路中，电源电压保持不变，R1、R2、R3为规格相同的三个电阻，其中一个存在短路故障。
①闭合开关S，电源_______发生短路（选填“可能”或“不可能”）；
②为了检测出具体故障所在，将电阻R1和R3的位置互换。请写出互换前后电流表示数的变化情况及对应的故障_______。
四、作图题
22．（2023·上海闵行·统考一模）在图中，请用笔画线代替导线完成电路连接，要求：闭合开关S，向右移动滑动变阻器的滑片时，电流表示数变小。
23．（2022·上海闵行·统考一模）在如图所示电路的○里填上适当的电表符号，使之成为正确的电路。
24．（2020·上海闵行·统考一模）在图中，将电源、电压表、开关三个元件符号正确填进电路的空缺处。要求：闭合开关后，电压表测量小灯两端的电压。
25．（2020·上海闵行·统考一模）在如图所示的电路中，有导线尚未连接，请以笔画线代替导线补上，使之成为正确的电路。
五、实验题
26．（2023·上海闵行·统考一模）小明将图所示烧瓶中的电阻丝取出并晾干，用伏安法测该电阻丝的阻值。器材有电源、电流表、电压表、“20Ω 2A”字样的滑动变阻器、开关及导线若干。连接电路后闭合开关，移动滑片到某位置时发现滑动变阻器冒烟并闻到焦糊味，两电表示数均为零。小明更换了规格相同的滑动变阻器重新进行实验，将实验数据填入表中。
实验次数
U/伏
I/安
R/欧
1
0.2
0.24
0.83
2
0.5
0.54
0.92
3
0.6
0.60
1.00
①“伏安法测电阻”的实验原理是：_______。
②试分析滑动变阻器冒烟的原因：_______。
③判断电源电压的最大值为_______伏。
④小明分析表中数据发现，电阻丝的电阻值逐渐变_______，其主要原因可能是_______。
27．（2022·上海闵行·统考一模）小华做“用电流表、电压表测电阻”实验，连接完成最后一根导线时的电路如图（a）所示。
①请找出小华操作过程中的错误，并说明正确的操作；________
②小华重新正确连接电路、操作规范，闭合开关后电压表、电流表示数如图（b）所示，可得待测电阻的阻值是_______欧；
③接下来小华通过_______来改变待测电阻两端的电压和电流，从而得到多组数据。
28．（2020·上海闵行·统考一模）小李同学猜测小灯发光的亮度可能与小灯的电压、电流有关，他用三个不同小灯甲、乙、丙组成不同的电路进行探究活动。电路连接情况及实验现象如图（a）、（b）、（c）、（d）所示。
（1）图（c）或（d）是在研究小灯发光的亮度与________的关系，你的判断依据是__________。
（2）观察图（a）、（b）、（c）、（d）中现象，可以得出初步结论：_______。
29．（2020·上海闵行·统考一模）小华同学做“用电流表、电压表测电阻”实验，实验器材有：电压恒定的电源、待测电阻Rx、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、开关以及导线若干。实验中，小华正确连接电路，操作步骤正确，闭合开关时电表示数如图（a）、（b）所示。接着，移动滑片至中点位置（阻值恰好为最大值的一半），观察到电流表示数为0.38安，同时发现电压表0～15伏量程已损坏，小华通过计算得出了此时Rx的电压。
物理量
序号
Ux（伏）
Ix（安）
Rx（欧）
Rx平均值（欧）
1
（1）
（2）
2
（3）
0.38
3
根据以上信息，回答下列问题：
（1）该实验的原理是 _______ 。
（2）画出小华的实验电路图。 _______ 。
（3）完成表格中（1） ___ 、（2） ____ 、（3） ____ 的数据填写。
30．（2020·上海闵行·统考一模）某兴趣小组为了寻找两用电器串联时所消耗功率的变化规律，利用相关器材开展了探究实验。他们按图连接电路，实验中电源电压和电阻R1保持不变，多次改变变阻器R2的阻值，利用功率表测出R1、R2所消耗的电功率P1、 P2，将实验相关数据记录于下表中。
实验
序号
R2
（欧）
P1
（瓦）
P2
（瓦）
实验
序号
R2
（欧）
P1
（瓦）
P2
（瓦）
1
9
13.70
6.16
6
24
5.95
7.14
2
12
11.25
6.75
7
27
5.22
7.04
3
15
9.40
7.05
8
30
4.61
6.91
4
18
7.98
7.18
9
33
4.10
6.77
5
21
7.20
7.20
10
36
3.67
6.61
（1）根据表格中实验序号 1～ 10中第2列和第4列的数据，可以发现：两用电器串联，当电源电压和R1一定时， ____ 。
（2）请根据表格中的信息判断：当该电路中滑动变阻器的功率为7.0瓦时，变阻器的阻值所处范围应为 ____ 。
（3）该小组同学分析比较表格中第3列和第4列的数据后，提出猜想：当 ____ 时，P2最大。为了验证猜想，他们应在 ____ 范围内改变R2的阻值进行探究。
六、计算题
31．（2023·上海闵行·统考一模）在如图所示的电路中，已知电源电压为15伏，电阻R1的阻值为10欧。
①闭合开关S，求电流表示数；
②若此电路中再接入标有“20欧2安”字样的滑动变阻器R2，移动滑片到某一位置时，闭合开关S后，发现电流表示数相比接入R2前变化了0.5安。请通过计算确定此时变阻器R2的阻值。
32．（2022·上海闵行·统考一模）在如图所示的电路中，电源电压U且保持不变，R1的阻值为30欧，电流表的示数为0.2安。闭合开关S后，某电流表示数改变了0.3安。求：
①电源电压U；
②电路中的总电阻R。
33．（2022·上海闵行·统考一模）在如图所示的电路中，电源电压为18伏且保持不变，电阻R1的阻值为10欧，的阻值为40欧。闭合开关S后，求：
①通过的电流；
②用滑动变阻器先后替换R1和，移动滑片P的过程中，两次电压表示数的最大值均为10伏，请确定滑动变阻器的规格。
34．（2020·上海闵行·统考一模）在如图所示的电路中，电源电压为12伏，通过R1的电流为0.6安。开关S闭合后，电流表A的示数为1安。求：
（1）电阻R1消耗的电功率。
（2）电阻R2的阻值。
35．（2020·上海闵行·统考一模）在如图（a）所示的电路中，电源电压保持不变，电阻R1为定值电阻，变阻器R2上标有“20欧 2安”字样。
（1）若电源电压为12伏，闭合开关S，移动滑片，当电路中电流为0.6安时，电阻R1两端电压为4伏。求：①变阻器R2两端电压；②10秒内整个电路消耗的电能。
（2）若将表盘如图（b）所示的电压表并联在R1两端，在移动变阻器R2滑片的过程中，电压表示数的最大值为15伏、最小值为6伏，电路中电流的变化量为ΔI1；若将电压表并联在R2两端，在移动变阻器R2滑片的过程中，电压表示数的最大值为12伏、最小值为0伏，电路中电流的变化量为ΔI2。求ΔI1与ΔI2的比值。
答案：
1．C
【详解】欧姆是德国物理学家，他最先提出了欧姆定律，其内容为通电导体中的电流与电阻两端的电压成正比，与导体的电阻成反比。后来人们为了纪念欧姆的贡献，将此经历命名为欧姆定律。安培发现了安培定则，伏特发明了“伏打电堆”电池，库仑提出了著名的库仑定律。故ABD不符合题意，C符合题意。
故选C。
2．C
【详解】AB．串联电路各处的电流相等，与串联的两电阻大小无关，可大于、等于或小于，故AB错误；
CD．若两电阻并联，由并联电路电压的规律，两电阻的电压相等，已知通过它们的电流相等，根据欧姆定律变形公式可知，一定等于，故C正确，D错误。
故选C。
3．D
【详解】当只闭合S1时，L1和L2串联，电压表只测L1的电压，电流表测电路中的电流，开关S1和S2都闭合时，电压表被短路，故电压表示数变小，电流表和L2也被短路，则电流表示数也变小，故D符合题意，ABC不符合题意。
故选D。
4．D
【详解】电阻是导体的一种属性，其大小受导体材料、长度和横截面积影响，还可能受温度的影响，与其它因素无关，故ABC不符合题意，D符合题意。
故选D。
5．C
【详解】交通规则是“红灯停，绿灯行”，按照交通规则，红灯和绿灯是分别亮着，是并联状态，并且有各自独立的开关控制灯泡。故C符合题意。故选C。
6．D
【详解】由图得，滑动变阻器与电阻R1并联，电压表与滑动变阻器并联，测量滑动变阻器的电压，电流表A测量干路电流，电流表A1测量电阻R1电流。闭合开关S，当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，并联电路中，各支路互不影响，电压表V和电流表A1示数不变，电路中总电阻变大，电源电压不变，由欧姆定律得，电路总电流变小，所以电流表A示数变小，因此电流表A示数与电流表示数的比值变小，电压表V示数与电流表A示数的比值变大，故ABC不符合题意，D符合题意。
故选D。
7．C
【详解】A．质量是指物体所含物质的多少，是物体的一个基本属性，不是物质特性，故A不符合题意；
B．电流是表示电流强弱的物理量，故B不符合题意；
C．密度是物质的一种特性，密度与物体的质量、体积都无关，故C符合题意；
D．电压是形成电流的原因，不是物质的性质，故D不符合题意。
8．D
【详解】A．伏特发明了伏特电池，故A不符合题意；
B．安培发现了安培定则，故B不符合题意；
C．帕斯卡研究大气压变化情况，故C不符合题意；
D．欧姆通过实验研究得出“通过导体的电流与导体两端的电压关系”，故D符合题意。
9．D
【详解】当S断开时，两个电阻串联，电流表测量电路中的电流，当S闭合时，R2被短路，只有R1的简单电路，电流表测量通过R1的电流，
，
，
故选D。
10．B
【详解】由图可知，R1和R2并联，电流表A1测量干路中的电流，电流表A2测量通过R2的电流，用电压为2U的电源替换原来的电源，两电阻不变，由I=可知电流表A1示数与A2示数大小不变，两电表示数之比也不变，不可行；
并联电路中各个用电器两端的电压相等，由并联电路电流的特点和欧姆定律可知，电流表A1示数与A2示数的比值
，
将滑动变阻器滑片向右移，接入电路中的电阻变大，即R2的阻值变大，R1的阻值不变，变大，变大，电流表A1示数与A2示数的比值变大，②可行，故选B。
11． 电流 220 并联
【详解】[1]自由电荷在电压的作用下会定向移动形成电流，所以是形成电流的原因。
[2]我国家庭电路的标准电压为220V，所以电视机正常工作的电压为220V。
[3]因为家庭电路各支路用电器工作互不影响，所以家庭用电器都采用并联的方式，即电视机与家中的空调是并联连接的。
12． 标准大气压 电压 2.5V
【详解】[1][2][3]托里拆利是世界上第一个利用水银柱测量出一个标准大气压值的人；图2（a）中所示的装置为电压表，此仪器是用来测量电压值的；图2（b）中电压表的选用0～3V量程，分度值为0.1V，此处显示的电压值为2.5V。
13． 3 6 20
【详解】[1]通过导体的电流为0.3安，则10秒内通过导体横截面的电荷量
[2]导体的电阻为20欧，通过它的电流为0.3安，则导体两端电压
[3]电阻是导体的性质，与导体两端电压和通过导体的电流无关，所以电流增大为0.6安时，导体的电阻不变，仍为20欧。
14． 并联 220 变小
【详解】[1]浴霸的照明灯和取暖灯独立工作，互不影响，是并联连接。
[2]我国家庭电路的电压为220V，所以浴霸正常工作时的电压为220V。
[3]照明灯和取暖灯并联连接，则干路的电流，即电路的总电流等于两灯的电流之和。而取暖灯关闭后，浴霸的照明灯不受影响，通过的电流不变，则电路的总电流将变小。
15． 1 2 10
【详解】[1]5秒内通过导体横截面积的电荷量
Q=It=0.2A×5s=1C
[2]导体两端的电压
U=IR=0.2A×10Ω=2V
[3]电阻是导体的一种属性，不随通过导体电流的变化而变化，只与导体的材料、横截面积和长度有关，所以该导体的电阻仍为10Ω。
16． 小灯短路或铅笔芯断路 电流表 小灯泡短路
【详解】[1]由图可知，灯泡和铅笔芯串联，电压表测量铅笔芯两端的电压，电流表测量电路中的电流，闭合开关S，小灯泡L不亮，且电压表有示数，说明电压表的正负接线柱与电源两极相连，因此故障可能是灯L短路或铅笔芯断路。
[2][3]如果铅笔芯断路，电路中出现断路，电流表没有示数，电压表的正负接线柱与电源两极相连，电压表示数等于电源电压，将导线从a端沿笔芯向左移动时，电流表仍然没有示数，电压表的正负接线柱与电源两极相连，电压表示数等于电源电压，所以两个电表示数都没有变化；如果灯L短路，只有铅笔芯的简单电路，电压表测量电源电压，电压表的示数等于电源电压，将导线从a端沿笔芯向左移动时，笔芯接入电路的电阻长度变短，电阻变小，电路中的电流变大，即电流表的示数变大，电压表测量电源电压，电压表的示数不变，只有电流表示数发生变化。
17． 220 0.5 并联
【详解】[1]家庭电路中，电视机正常工作时两端的电压是220V；
[2]通过它的电流为
I==0.5A；
[3]家庭电路中各用电器互不影响，电视机与电灯是并联。
18． 3 3 10
【详解】[1]该导体两端的电压
U=IR=0.3A×10Ω=3V；
[2]10秒内通过该导体横截面的电荷量
Q=It=0.3A×10s=3C；
[3]电阻是导体本身的一种性质，与两端的电压和通过的电流无关，当通过该导体的电流增大为0.6安时，该导体的电阻仍为10Ω不变。
19． < 详见解析
【详解】[1][2]图（a）中两个电阻串联，电流表测量电路中的电流，图（b）中两个电阻并联，电流表测量干路中的电流，串联时总电阻大于R1，并联时总电阻小于R1，根据欧姆定律，总电压相同时，总电阻越大，总电流越小，所以电流表A1的示数小于电流表A2的示数。
20． L短路或者R断路 能；详见解析
【详解】(1)[1]由分析可知：R和L串联，电路中只有一处故障，将一完好的检测小灯L'并联在L两端，小灯L'不发光，可能是L短路或者R断路；
(2)[2]将检测小灯L'重新并联到电阻R两端，若只有L'发光，则L短路，若两灯均发光，则R断路。
21． 不可能 电流表示数变大则R1短路；电流表示数不变则R2短路；电流表示数变小则R3短路
【详解】①[1]由电路图可知，该电路为电阻R1、R2的并联，然后再与R3串联的电路。由题知，只有其中一个电阻存在短路故障。若R1短路，则R2也被短路，此时电路只有R3，不会发生电源短路；若R2短路，则R1也被短路，此时电路只有R3，不会发生电源短路；若R3短路，此时电路为电阻R1、R2的并联电路，不会发生电源短路；综上，闭合开关S，电源不可能发生短路。
②[2]若R1短路，此时电路只有R3，故电路的阻值为R3；若将电阻R1和R3的位置互换，电路为电阻R3、R2的并联电路，根据并联电路总电阻小于任一分电阻，则电路的总电阻变小，电流变大，即电流表示数变大；
若R2短路，此时电路只有R3，故电路的阻值为R3；若将电阻R1和R3的位置互换，此时电路只有R1，故电路的阻值为R1。因三个电阻规格相同，阻值相同，所以电路的电阻不发生变化，电流表示数不变；
若R3短路，此时电路为电阻R1、R2的并联电路；若将电阻R1和R3的位置互换，此时R2也被短路，此时电路只有R1。根据并联电路总电阻小于任一分电阻，则电路的总阻值变大，电流变小，电流表示数变小。
综上可知，电流表示数变大则R1短路；电流表示数不变则R2短路；电流表示数变小则R3短路。
22．
【详解】电流表需要“正入负出”串联接入电路，为保护电路安全，使用大量程。滑动变阻器采用一上一下的接线方式串联接入电路，与电流表串联，当闭合开关S，向右移动滑动变阻器的滑片时，电流表示数变小，则需要在向右移动时，滑动变阻器接入电路的电阻变大，故将电流表的“-”接线柱与滑动变阻器左下方接线柱相连。如图所示：
23．
【详解】由电路图知，两灯应并联在电路中，电流表在干路，测电路的总电流，并在L1两端是电压表，测电源电压，作图如下
24．
【详解】由图可知，电阻和灯泡串联，电压表测量小灯两端的电压，电压表和灯泡并联，中间空缺处是电压表，右边空缺处的元件是开关，左边空缺处的元件是电源，如图所示：
25．
【分析】由电路图可知，两灯泡和电流表已经串联，但电流表的正负接线柱反了，所以两灯泡的连接方式不可能是串联，应该是并联，且电流表测右侧灯泡支路的电流，然后与开关和电源串联组成电路，据此进行解答。
【详解】经分析可知，两灯泡不可能是串联，原因是会造成电流表的正负接线柱接反，所以两灯泡应并联，且电流表测右侧灯泡支路的电流，开关位于干路，如下图所示。
26． 电路电流超过滑动变阻器最大允许通过电流2A，熔断了 5 大 随着电阻丝两端电压和通过电流的增大，电阻丝温度升高，自身电阻变大
【详解】①[1]由欧姆定律推导式可知，伏安法测电阻的原理是。
②[2]电路中电流过大，超过滑动变阻器最大电流，产生的电热过多，烧坏了滑动变阻器电阻丝绝缘层，最后烧断电阻丝，造成滑动变阻器冒烟，并闻到焦糊味，导致两电表示数均为0，所以滑动变阻器冒烟的原因是电路中的电流过大，超过了滑动变阻器的最大电流。
③[3]分析表中数据可知，当电路中的电流最小为0.24A时，电阻丝两端的电压为0.2V，此时滑动变阻器接入电路的阻值为最大值20Ω，根据串联电路电压和欧姆定律可得，电源电压为
U=UR+U滑=UR+IR滑=0.2V+0.24A×20Ω=5V
故电源电压的最大值为5V。
④[4][5]分析表中第四列数据发现，电阻丝的电阻值逐渐变大。分析表中第二、三列数据发现，电阻丝两端电压越高，电流越大，由P=UI可知，电功率越大，则电阻丝的温度越高，因此其主要原因可能是电阻丝的电阻值随温度的升高而增大。
27． 见解析 5 移动滑片
【详解】①[1]由图（a）知，在连接电路时，开关闭合，滑动两个接线柱都接在下端。正确的连接方法是：在连接电路时，断开开关，变阻器接线柱要一上一下接法，并把滑片置于阻值最大处。
②[2]由图（b）知，电压表所选为0～3V量程，对应分度值为0.1V，示数为1.2V；电流表所选量程为0～0.6A量程，对应分度值为0.02A，示数为0.24A。那么待测电阻的阻值
③[3]接着，小华需要通过移动滑片，改变滑动变阻器接入电路的阻值，从而改变待测电阻两端的电压和通过电路中的电流，得到多组数据，通过求平均值来减小实验误差。
28． 电流 详见解析 详见解析
【详解】(1)[1][2]图（c）或（d），两个灯泡并联，两灯两端的电压相同、灯泡规格不同，由欧姆定律可知通过两个灯泡的电流不同，研究小灯发光的亮度与电流的关系；
(2)[3]图（a）或（b），两个灯泡串联，通过两个灯泡的电流相同，灯泡规格不同，灯泡两端的电压不同，电压越大，小灯越亮；由图（c）或（d）可知，（不同小灯）电压相同时，电流越大，小灯越亮。
29． R= 2.8 0.26 4.2
【详解】(1)[1]用电流表、电压表测电阻的实验原理是欧姆定律的变形公式R=；
(2)[2]电阻和变阻器串联，电流表测量电路中的电流，电压表和电阻并联，如图所示：
(3)[3]由图(a)可知，电压表的量程是0-3V，分度值是0.1V，电压表的示数是2.8V；
[4]由表中数据可知，电流表的量程是0-0.6A，分度值是0.02A，电压表的示数是0.26A；
[5]闭合开关时，滑动变阻器接入电路的阻值最大，此时电路中的电流为0.26A，则滑动变阻器两端电压：
UR=IR=0.26A×20Ω=5.2V；
又因为被测电阻与滑动变阻器串联，而串联电路两端电压等于各部分电压之和，故电源电压：
U=2.8V+5.2V=8V；
当滑片位于中点时，滑动变阻器两端电压：
UR中=I1×R=0.38A×10Ω=3.8V；
因为串联电路两端电压等于各部分电压之和，所以未知电阻两端电压：
Ux=8V-3.8V=4.2V。
30． 随着R2的增大，P2先变大再变小 12欧＜R2＜15欧 或 27欧＜R2＜30欧 两个串联用电器消耗功率相等 18欧＜R2＜21欧
【详解】(1)[1]表格中实验序号 1～ 10中第2列和第4列的数据，两用电器串联，保持电源电压和R1不变，随着R2的增大，P2先变大再变小；
(2)[2]根据(1)的结论可知，6.75W＜7.0W＜7.05W，故当该电路中滑动变阻器的功率为7.0W时，滑动变阻器的阻值范围为12Ω到15Ω；
由实验序号7到10中的数据，以得出的初步结论是：在串联电路中，当电源电压和R1一定时，R2越大，P2越小；6.91W＜7.0W＜7.04W，故当该电路中滑动变阻器的功率为7.0W时，滑动变阻器的阻值范围为27Ω到30Ω；
(3)[3]比较表格中第3列和第4列的数据，两个串联用电器消耗功率都是7.02W时，变阻器的功率P2达到最大；
[4]为了验证猜想，由表中数据可知，应在18Ω到21Ω范围内改变R2的阻值进行探究。
31．①1.5A；②5Ω
【详解】解：①由图可知，闭合开关，该电路为电阻R1的简单电路，电流表测量该电路的电流，根据欧姆定律，该电路的电流即电流表的示数为
②若滑动变阻器串联接入。根据串联电路总电阻等于各部分电阻之和，所以将滑动变阻器串联接入电路后，电路总电阻变大，根据欧姆定律可知，通过电路的电流变小。电流表示数相比接入R2前变化了0.5A，则此时通过的电流为
I'=I-0.5A=1.5A-0.5A=1A
电路的总电阻为
变阻器R2的阻值
R2=R总-R1=15Ω-10Ω=5Ω
若滑动变阻器并联接入。由并联电路特点可知，电流表测干路电流，闭合开关S后，发现电流表示数相比接入R2前变化了0.5A，说明通过滑动变阻器的电流为0.5A，则滑动变阻器接入电路的阻值为
超出了滑动变阻器的最大阻值20Ω，所以滑动变阻器不可能并联接入电路。
答：①闭合开关S，电流表示数为1.5A；
②此时变阻器R2的阻值是5Ω。
32．①6V；②12Ω
【详解】解：①由电路图知，两电阻并联，电流表A1测R1支路的电流，A2测干路的电流。开关断开时，电路中只有R1工作，则
此时电源电压
②并联电路中，各个用电器独立工作，那么开关闭合或断开，对R1支路无影响，所以电流表A1的示数不变，所以开关闭合后，示数发生变化的是A2，据并联电路的电流特点知，干路的电流
则电路中的总电阻
答：①电源电压U为6V；
②电路中的总电阻R为12Ω。
33．①0.36A；②“50欧 1安”
【详解】解：①由电路图知，两电阻串联在电路中，则电路中的总电阻
据串联电路的电流特点知
②当替换R1时，电压表测R0两端的电压，示数最大为10伏，此时接入电路中的阻值最大，R2两端的电压
据串联电路的分压特点有
即
解得，滑动变阻器的最大阻值
当替换时，电压表测R1两端的电压，示数最大为10伏，此时滑动变阻器接入电路的阻值最小，通过电路的电流最大，即允许通过变阻器的最大电流限制为
所以滑动变阻器的规格为“50欧 1安”。
答：（1）通过R2的电流I2为0.36A；
（2）滑动变阻器的规格为50Ω、1A。
34．（1）7.2瓦；（2）30欧
【详解】(1)电阻R1消耗的电功率
P1=UI1=12V×0.6A=7.2W；
(2)开关S闭合后，两个电阻并联，电流表测量干路中的电流，由并联电路的特点可知通过R1的电流不变，由并联电路电流的规律可知通过R2的电流
I2=I-I1=1A-0.6A=0.4A，
由并联电路电压的特点可知R2两端的电压
U2=U=12V，
电阻R2的阻值
R2==30Ω。
答：(1)电阻R1消耗的电功率是7.2W；
(2)电阻R2的阻值是30Ω。
35．(1)① 8伏；② 72焦；(2)3:4
【详解】(1)①由电路图可知，R1与R2串联，电流表测电路中的电流，由串联电路电压的规律可知变阻器R2两端电压
U2=U-U1=12V-4V=8V；
②10秒内整个电路消耗的电能
W=UIt=12V×0.6A×10s=72J；
(2)电压表并联在R1两端，变阻器R2滑片移动时，滑片P由右端向左端滑动一段距离前后电路中的电流分别为I1、I2，R1两端电压的变化量：
ΔU1=U1′-U1=I2R1-I1R1=（I2-I1）R1=ΔI1R1，
ΔI1=，
若将电压表并联在R2两端，在移动变阻器R2滑片的过程中，在串联电路中，
U= U1+U2
保持不变，则
ΔU2= ΔU1'
ΔI1与ΔI2的比值
。
答：(1)①变阻器R2两端电压是8V
②10秒内整个电路消耗的电能是72J；
(2) ΔI1与ΔI2的比值是3:4。
相关试卷
【中考物理】2021-2023近三年上海市静安区统考一模知识点真题专项练习—电磁学（基础题）含解析： 这是一份【中考物理】2021-2023近三年上海市静安区统考一模知识点真题专项练习—电磁学（基础题）含解析，共27页。试卷主要包含了单选题，填空题，综合题，作图题，计算题，实验题等内容，欢迎下载使用。
【中考物理】2020-2022近三年上海市闵行区统考二模知识点真题专项练习—电磁学（提升题）含解析： 这是一份【中考物理】2020-2022近三年上海市闵行区统考二模知识点真题专项练习—电磁学（提升题）含解析，共22页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
【中考物理】2021-2023近三年上海市长宁区统考一模知识点真题专项练习—电磁学（基础题）含解析： 这是一份【中考物理】2021-2023近三年上海市长宁区统考一模知识点真题专项练习—电磁学（基础题）含解析，共28页。试卷主要包含了单选题，填空题，作图题，计算题，综合题，简答题，实验题等内容，欢迎下载使用。
