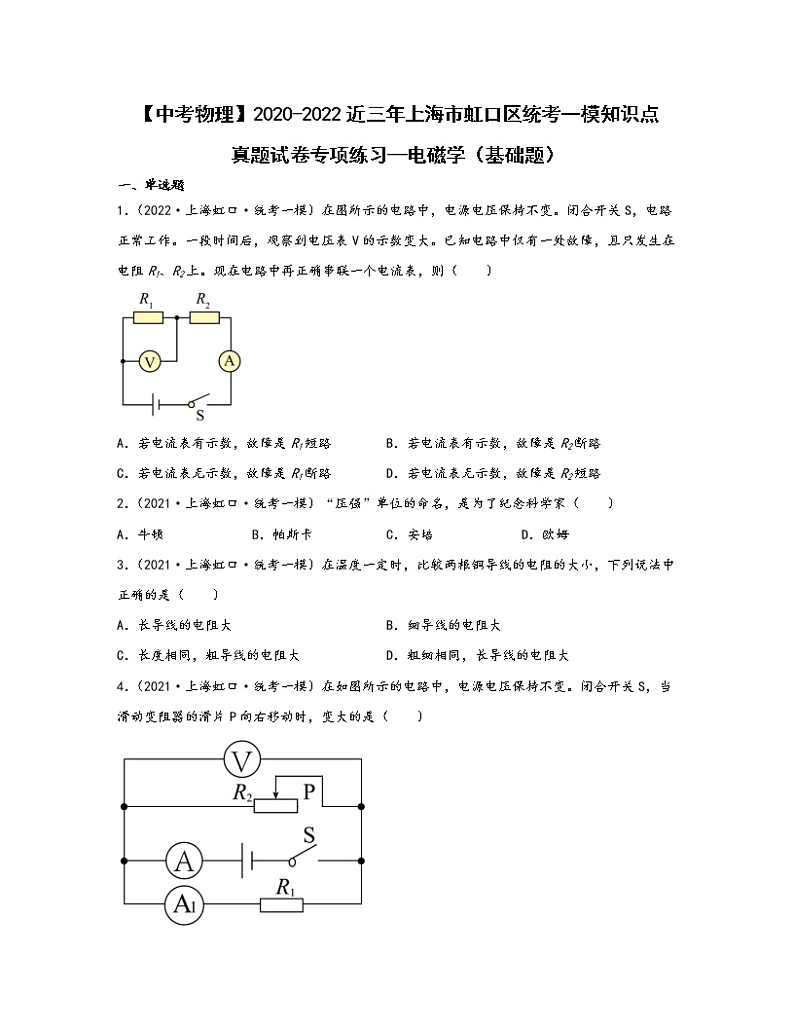

【中考物理】2020-2022近三年上海市虹口区统考一模知识点
真题试卷专项练习—电磁学（基础题）
一、单选题
1．（2022·上海虹口·统考一模）在图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。一段时间后，观察到电压表V的示数变大。已知电路中仅有一处故障，且只发生在电阻R1、R2上。现在电路中再正确串联一个电流表，则（　　）

A．若电流表有示数，故障是R1短路 B．若电流表有示数，故障是R2断路
C．若电流表无示数，故障是R1断路 D．若电流表无示数，故障是R2短路
2．（2021·上海虹口·统考一模）“压强”单位的命名，是为了纪念科学家（　　）
A．牛顿 B．帕斯卡 C．安培 D．欧姆
3．（2021·上海虹口·统考一模）在温度一定时，比较两根铜导线的电阻的大小，下列说法中正确的是（　　）
A．长导线的电阻大 B．细导线的电阻大
C．长度相同，粗导线的电阻大 D．粗细相同，长导线的电阻大
4．（2021·上海虹口·统考一模）在如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动时，变大的是（　　）

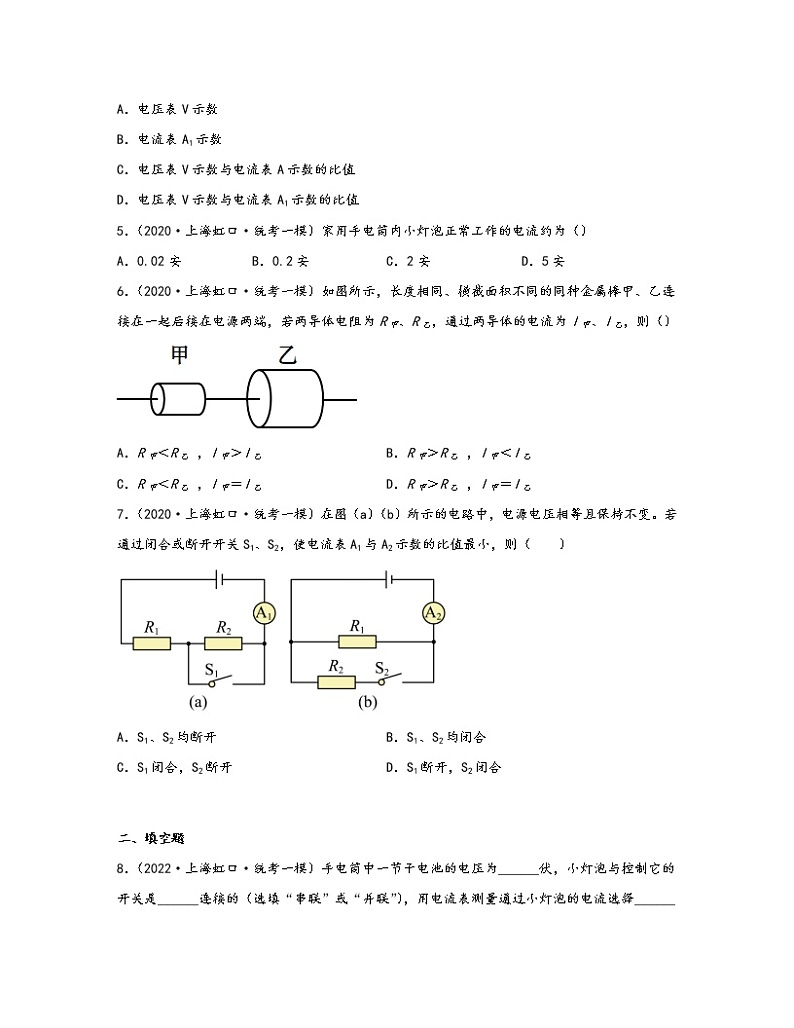

A．电压表V示数
B．电流表A1示数
C．电压表V示数与电流表A示数的比值
D．电压表V示数与电流表A1示数的比值
5．（2020·上海虹口·统考一模）家用手电筒内小灯泡正常工作的电流约为（）
A．0.02安 B．0.2安 C．2安 D．5安
6．（2020·上海虹口·统考一模）如图所示，长度相同、横截面积不同的同种金属棒甲、乙连接在一起后接在电源两端，若两导体电阻为R甲、R乙，通过两导体的电流为I甲、I乙，则（）

A．R甲＜R乙 ，I甲＞I乙 B．R甲＞R乙 ，I甲＜I乙
C．R甲＜R乙 ，I甲＝I乙 D．R甲＞R乙 ，I甲＝I乙
7．（2020·上海虹口·统考一模）在图（a）（b）所示的电路中，电源电压相等且保持不变。若通过闭合或断开开关S1、S2，使电流表A1与A2示数的比值最小，则（　　）

A．S1、S2均断开 B．S1、S2均闭合
C．S1闭合，S2断开 D．S1断开，S2闭合

二、填空题
8．（2022·上海虹口·统考一模）手电筒中一节干电池的电压为______伏，小灯泡与控制它的开关是______连接的（选填“串联”或“并联”），用电流表测量通过小灯泡的电流选择______安量程较合适（选填“0～0.6”或“0～3”）。

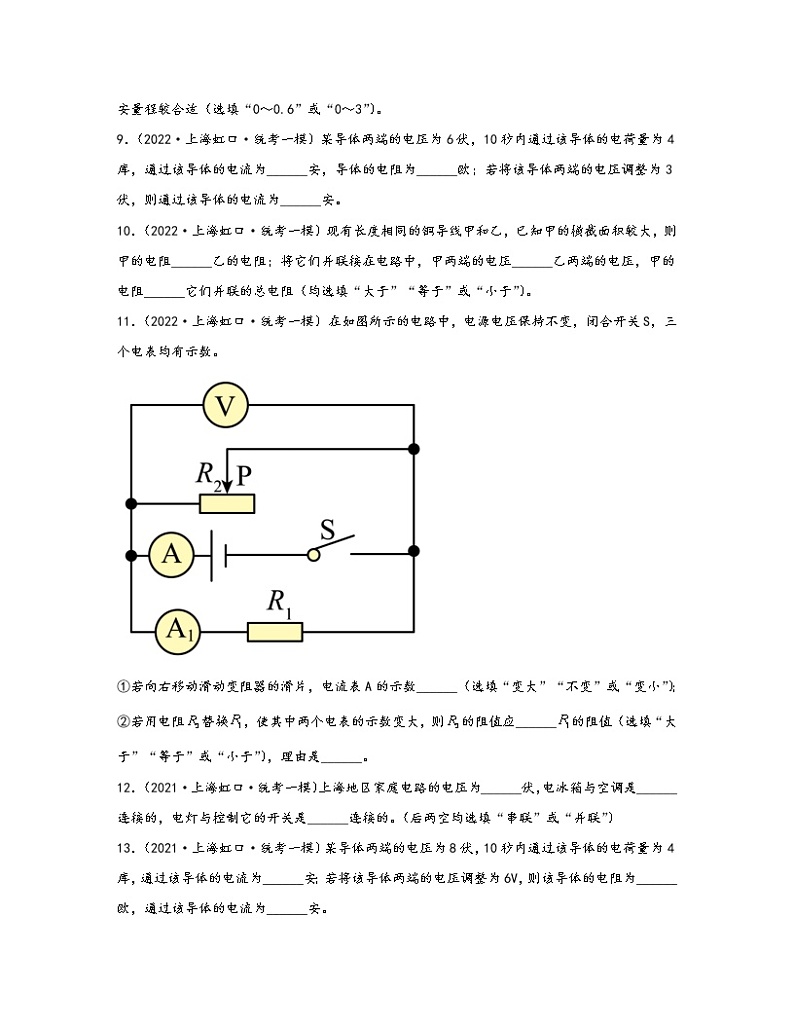

9．（2022·上海虹口·统考一模）某导体两端的电压为6伏，10秒内通过该导体的电荷量为4库，通过该导体的电流为______安，导体的电阻为______欧；若将该导体两端的电压调整为3伏，则通过该导体的电流为______安。
10．（2022·上海虹口·统考一模）现有长度相同的铜导线甲和乙，已知甲的横截面积较大，则甲的电阻______乙的电阻；将它们并联接在电路中，甲两端的电压______乙两端的电压，甲的电阻______它们并联的总电阻（均选填“大于”“等于”或“小于”）。
11．（2022·上海虹口·统考一模）在如图所示的电路中，电源电压保持不变，闭合开关S，三个电表均有示数。

①若向右移动滑动变阻器的滑片，电流表A的示数______（选填“变大”“不变”或“变小”）；
②若用电阻替换，使其中两个电表的示数变大，则的阻值应______的阻值（选填“大于”“等于”或“小于”），理由是______。
12．（2021·上海虹口·统考一模）上海地区家庭电路的电压为______伏，电冰箱与空调是______连接的，电灯与控制它的开关是______连接的。（后两空均选填“串联”或“并联”）
13．（2021·上海虹口·统考一模）某导体两端的电压为8伏，10秒内通过该导体的电荷量为4库，通过该导体的电流为______安；若将该导体两端的电压调整为6V，则该导体的电阻为______欧，通过该导体的电流为______安。
14．（2021·上海虹口·统考一模）在如图所示的电路中，电源电压保持不变，电阻R1、R2的阻值均为R0。开关S闭合，电流表的示数为I0，电路正常工作。一段时间后，观察到电流表的示数变大已知电路中仅有一处故障，且只发生在电阻R1或R2上，则可判断电路中发生了______（选填“断路”或“短路”），若将一个完好的电压表V并联在电阻R1两端，请写出电压表V的示数及对应的故障______。

15．（2020·上海虹口·统考一模）一节新干电池的电压为________伏，手电筒中小灯与控制它的开关是______连接的（选填“串联”或“并联”）。物理学中规定电流的方向是从电源的__________极通过导体流向负极。
16．（2020·上海虹口·统考一模）某导体两端的电压为6伏，通过该导体的电流为0.3安，该导体的电阻为_________欧；若将该导体两端的电压调整为4伏，则该导体的电阻为______欧，通过该导体的电流为_______安。
17．（2020·上海虹口·统考一模）电阻R1的阻值为12欧，R2的阻值为4欧。若将它们串联，则总电阻为_____欧。若将它们并联，通过R1的电流_____通过R2的电流，总电阻_______4欧。（后两空均选填“小于”“等于”或“大于”）

三、作图题
18．（2022·上海虹口·统考一模）在图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关S，当滑动变阻器的滑片P向右移动时，电压表的示数变大。

19．（2021·上海虹口·统考一模）在如图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关，当滑动变阻器的滑片向右移动时，电流表的示数变大。

20．（2020·上海虹口·统考一模）在图中的○里填上适当的电表符号，使之成为正确的电路图。
( )

21．（2020·上海虹口·统考一模）在图所示的电路中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：闭合开关，当滑动变阻器的滑片向右移动时，电压表的示数变大。
( )


四、计算题
22．（2022·上海虹口·统考一模）在图甲所示的电路中，电源电压为18伏且保持不变，电阻的阻值为10欧，滑动变阻器标有“20欧2安”字样。闭合开关S，电流表的示数为1安，电压表、电流表的表盘如图乙（a）（b）所示。
（1）求电压表的示数；
（2）求滑动变阻器连入电路的阻值；
（3）移动滑动变阻器滑片P，使电流表示数变化量最大，求最大变化量。

23．（2021·上海虹口·统考一模）在如图所示的电路中，电源电压为6伏保持不变，电阻R1的阻值为10欧，电阻R2的阻值为15欧。闭合开关S，求:
(1)通过电阻R1的电流I1；
(2)电流表示数I。

24．（2021·上海虹口·统考一模）在如图所示的电路中，电源电压为18伏保持不变，电阻R1的阻值为10欧。滑动变阻器标有“20欧 2安”字样，电压表表盘如图（a）所示。闭合开关S，电流表A的示数如图（b）所示。
(1)求电阻R1两端的电压U1；
(2)求此时滑动变阻器R2连入电路的阻值；
(3)移动变阻器滑片P可以使电压表示数的变化量ΔU2最大，求最大变化量ΔU2最大。

25．（2021·上海虹口·统考一模）小华做“用电流表、电压表测电阻”实验现有电源（电压保持不变）、待测电阻Rx、电流表、电压表（只有0～3伏档完好）、滑动变阻器、开关以及导线若干。他正确连接电路，实验步骤正确，刚闭合开关时电表示数如图（a）（b）所示他移动滑片P，发现电流表的示数变大，电压表示数超出了量程。于是他经过思考后重新连接电路，测量了两组实验数据如下表所示。移动变阻器滑片过程中，电流表示数最大为0.58安。
实验序号
物理量
电压（伏）

电流（安）

1
3.0
0.30
2
2.0
0.40

(1)计算电源电压U；
(2)计算待测电阻Rx的阻值（精确到0.1欧）。


26．（2020·上海虹口·统考一模）在图所示的电路中，电源电压保持不变，电阻R1阻值为10Ω，滑动变阻器R2上标有“2A”字样。

(1)闭合开关S，若通过电阻R1的电流为1A，求R1两端的电压U1。
(2) 闭合开关S，若10秒内通过R2的电荷量为8库，求通过R2的电流I2。
(3)若在图中正确连接一个电流表和电压表，闭合开关S，移动滑动变阻器滑片P，发现电流表示数的范围为0.9～1.2A。若将R1与R2并联接入同一电源，在电路中正确连接一个电流表，发现电流表示数的范围为1.8～3.0A。电流表与电压表表盘如下图所示。求电源电压U和滑动变阻器的最大阻值R2max。


五、实验题
27．（2022·上海虹口·统考一模）小华做“用电流表、电压表测电阻”实验，现有电源（电压是1.5V整数倍保持不变）、电流表、电压表、开关和待测电阻各一个，两个滑动变阻器（分别标有“20欧2安”“10欧1安”字样），以及导线若干。小华选择一个滑动变阻器进行实验，将数据记录在表一中。完成两次测量后，他调整了电表位置后按正确步骤进行操作，实验数据记录在表二中。
表一
实验序号
电压（伏）
电流（安）
1
4.0
0.20
2
3.5
0.24

表二
实验序号
电压（伏）
电流（安）
3
1.0
0.10
4
2.0
0.20

（1）画出小华开始实验时的电路图；
（2）通过计算判断小华实验时使用滑动变阻器的规格；
（3）根据实验数据计算待测电阻的阻值。
28．（2021·上海虹口·统考一模）将带正电、电荷量为Q1的物体甲放在绝缘支架上，然后把挂在丝线上带正电的小球先后挂在P1、P2位置，如图（a）所示，小球偏离竖直方向、与竖直方向的夹角分别为α1和β1将带正电、电荷量为Q2（ Q1>Q2）的物体乙替换甲后，重复上述实验，小球偏离竖直方向的夹角分别为α2和β2，如图（b）所示，已知α1＞α2、β1＞ β2。

①分析图（a）或（b）中小球偏离的方向可知，电荷间有相互作用，同种电荷 ______ ；
②分析图（a）中小球两次偏离竖直方向的夹角可知，带电体所带电荷量一定时，带电小球与带电物体甲的距离越小，电荷间的 ______ ；
③分析图（a）和（b）中小球挂在P1（或P2）位置偏离竖直方向的夹角可知， ______ 。
29．（2020·上海虹口·统考一模）小华做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、待测电阻Rx、电流表、电压表（如图所示）、滑动变阻器（标有“20W，2A”字样）、开关以及导线若干。实验中，小华连接好电路，闭合开关，移动滑动变阻器的滑片并记录了三组电流值和电压值，如表一所示。小华分析数据后发现电路连接存在问题，于是他重新连接电路并实验。他移动滑动变阻器滑片的过程中发现当电流表示数为0.4A时，电流表和电压表指针偏离零刻度线的角度相同。
表一

表二




实验序号
电压表示数（伏）
电流表示数（安）

物理量
实验序号
电压Ux（伏）
电流Ix（安）
电阻Rx（欧）
电阻Rx平均值（欧）
1
6
0.40

1

0.40


2
5
0.58

2

0.58

3
4
0.80

3

0.80



(1)画出小华开始实验时的电路图。
( )
(2)电源电压为 ____________ 伏。
(3)将表二填写完整。（计算电阻时，精确到0.1欧） ( )

六、简答题
30．（2020·上海虹口·统考一模）在图所示的电路中，电源电压保持不变，电阻R1、R2的阻值相等。闭合开关S，电压表的示数为U0，电流表的示数为2I0，电路正常工作。一段时间后，其中一个电表的示数变小。已知电路中仅有一处故障，且只发生在电阻R1或R2上。现提供一个完好的电流表A1来判断故障，请写出电流表A1接入的位置、示数及对应的故障。


答案：
1．C
【详解】A．该题可采用“倒推法”分析，若故障是R1短路，则电压表相当于并联在导线两端，电压表无示数，故A不符合题意；
B．因电阻R1和R2是串联在电路中的，若故障是R2断路，整个电路就断路了，也就没有电流通过，电压表也没有示数，故B不符合题意；
C．若故障是R1断路，电压表和电阻R2串联在电路中，相当于测电源电压，故电压表示数变大，由于电压表内阻非常大，根据欧姆定律，此时电路电流极小，电流表无示数，故C符合题意；
D．若故障是R2短路，相当于只有电阻R1接入电路，此时电路中总电阻减小，根据欧姆定律，此时电路电流增大，电压表示数增大，电流表示数也增大，故D不符合题意。
故选C。
2．B
【详解】A．牛顿是力的基本单位。不符合题意；
B．帕斯卡是压强的基本单位，符合题意；
C．安培是电流的基本单位，不符合题意；
D．欧姆是电阻的基本单位，不符合题意。
故选B。
3．D
【详解】AB．导体电阻的大小由温度、材料、长度和横截面积四个方面因素共同决定。所以在比较两根导线电阻大小关系时，应采用控制变量法。由题意知选项A、B错误；
C．在长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故C选项错误；
D．在横截面积和材料相同，长的铜丝电阻大，故D正确。
故选D。
4．C
【详解】由图知，变阻器与电阻并联，电压表测电源电压，电流表A测干路电流，电流表测通过电阻的电流，当滑片P向右移动时，变阻器接入电路的阻值增加，根据欧姆定律知，通过变阻器的电流减小，因电阻两端的电压没有改变，故通过电阻的电流没有变化，即电流表的示数不变，根据并联电路电流的特点知，干路的电流减小，即电流表A的示数减小；因电源电压不变，故电压表V的示数不变；根据欧姆定律知，电压表V的示数与电流表A的示数为电路中的总阻值，总阻值变大，所以电压表V的示数与电流表A的示数比值增大；电压表V的示数与电流表的示数的比值是定值电阻R1的阻值，所以比值不变。
故选C。
5．B
【详解】手电筒中小灯泡的工作电压约为2.5V，其灯丝电阻在12Ω左右，所以小灯泡正常工作的电流约为
≈0.2A
故选B。
6．D
【详解】两金属棒材料和长度均相同，图中甲的横截面积小于乙，所以甲的电阻比乙的电阻大，即
R甲＞R乙
串联电路中电流处处相等，所以通过两导体的电流
I甲=I乙
故选D。
7．D
【详解】要使电流表A1与A2示数的比值最小，这样需要电流表A1的示数最小，电流表A2示数最大；
使（a）中两电阻R1与R2串联，总电阻最大，根据知总电流最小，此时需要S1断开；
使（b）中两电阻R1与R2并联，总电阻最小，根据知总电流最大，此时需要S2闭合。故D正确ABC错误。
故选D。
8．     1.5     串联     0～0.6
【详解】[1]不同的电源提供的电压不同，手电筒中一节干电池的电压为1.5伏。
[2]开关与灯泡串联才能起到控制灯泡的作用，开关若与灯泡并联，则会造成灯泡被短路。
[3]手电筒中一般装有两节干电池，即电源电压为3伏，小灯泡电阻约为10欧，根据欧姆定律，通过小灯泡的电流

为了使电流表的测量更加精确，可以选既不超过量程，分度值又小的电流表量程，即“0～0.6A”量程。
9．     0.4     15     0.2
【详解】[1]通过该导体的电流

[2]导体的电阻为

[3]因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，将该导体两端的电压调整为3V，导体的电阻仍为15Ω不变，通过该导体的电流为

10．     小于     等于     大于
【详解】[1]影响导体电阻大小的因素有导体的材料、长度、横截面积和温度。当材料和长度相同时，导体的横截面积越小，电阻越大，因导线甲的横截面积较大，故甲的电阻小于乙的电阻。
[2]并联电路各支路两端电压都相等，故将它们并联接在电路中，甲两端的电压等于乙两端的电压。
[3]导线甲和导线乙并联时，电路总电流等于各支路电流之和，即

根据欧姆定律，电路总电阻

故并联电路中总电阻小于任何一个分电阻，所以甲的电阻大于它们并联的总电阻。
11．     变小     小于     见解析
【详解】（1）[1]该电路为并联电路，当向右移动滑动变阻器的滑片时，变阻器的阻值变大，电压不变，电流变小，而R1的电流不变，所以电流表A的示数变小。
（2）[2][3]该电路为并联电路，电压表测电源电压，示数不变，用电阻 替换 ，使其中两个电表的示数变大，只能是电流表示数变大，支路的电流不变，支路的电流一定变大，由 可知，电压不变，电流变大，电阻一定变小，所以的阻值应小于的阻值。
12．     220     并联     串联
【详解】[1]我国家庭电路的电压为220V，那么上海地区家庭电路的电压也一样为220V。
[2]家庭电路之间要并联连接，它们的工作才不会相互干扰，所以电冰箱和空调是并联连接。
[3]电灯与控制它的开关是串联连接，开关才能控制电灯的通断。
13．     0.4     20     0.3
【详解】[1]通过该导体的电流
=0.4A
[2]该导体的电阻为
=20Ω
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，将该导体两端的电压调整为6V，其电阻仍为20Ω不变。
[3]通过该导体的电流
=0.3A
14．     短路     电压表示数为电源电压，则是R2短路，电压表示数为0，则是R1短路。
【详解】[1]电流表示数变大说明电路的总电阻变小，所以是某个电阻发生短路。
[2]如果R2短路，电源电压直接加在R1两端，电压表示数即是电源电压，如果R1短路，则两端无电压，示数为0。
15．     1.5     串     正
【详解】[1]由常见的电压可知，一节新干电池的电压为1.5V。
[2]为了控制灯泡的亮、灭，手电筒中的小灯与控制它的开关应串联连接。
[3]在电源的外部，电流方向是从电源正极流向负极。
16．     20     20     0.2
【详解】[1]导体的电阻为
R==20Ω
[2][3]电阻是导体的一种特性，与电压和电流的大小无关，所以当电压为4V时，导体的电阻不变，仍为20Ω，通过该导体的电流
I′==0.2A
17．     16     小于     小于
【详解】[1]串联后的总电阻
R总=R1+R2=12Ω+4Ω=16Ω
[2]因为
R1＞R2
并联电路两端各个支路的电压相等，由I=可知，通过R1的电流小于通过R2的电流。
[3]因为并联电路的总电阻小于任何一个分电阻，因此两电阻并联后的总电阻一定小于4Ω。
18．
【详解】闭合开关S，滑动变阻器与灯泡串联，电压表测灯泡的电压，当滑动变阻器的滑片P向右移动时，电压表的示数变大，可知电路的电流变大，电路的电阻变小，故滑动变阻器滑片以右的电阻丝连入电路中与灯泡串联，即把右下接线柱接入电路，如下图所示

19．
【详解】由图知，电流表和小灯泡、滑动变阻器串联，根据滑动变阻器的特点，当滑动变阻器的滑片向右移动时，电流表的示数变大，即滑动变阻器连入电路中的电阻变小。小灯泡的电阻大约是10，根据欧姆定律的出通过小灯泡的电流最大超不过0.3A，所以电流表选择小量程，如图所示:

20．
【详解】由图可知，电流从电源的正极出来，先经过电阻，然后需要经过灯泡和开关，回到电源的负极，上面的电表与灯泡并联，为电压表，下面的电表与灯泡串联为电流表，如图所示：

21．
【详解】灯泡与滑动变阻器的右下方接线柱相连，电压表应与灯泡并联，此时滑片向右移动，变阻器接入电路中的电阻变小，变阻器分得的电压变小，则灯泡两端的电压变大，即电压表的示数变大，由电源是由两节干电池串联可知，电源电压为3V，则电压表的量程为0～3V，如下图所示：

22．（1）10V；（2）；（3）0.9A
【详解】解：（1）甲图中，两电阻串联，电压表测R1的电压，电流表测电路的电流，电流表的示数为1安，根据欧姆定律，电压表的示数

（2）根据串联电路电压的规律，滑动变阻器的电压为
U滑=U-U1=18V-10V=8V
根据串联电路电流的规律和欧姆定律，滑动变阻器连入电路的阻值

（3）滑动变阻器连入电路的电阻越小，电路的电阻越小，电路的电流越大，电压表示数越大，根据图乙电压表表盘可知，电压表最大示数为15V，此时电路的电流最小，根据欧姆定律，电路的最大电流为

而1.5A小于滑动变阻器允许通过的最大电流2A。当滑动变阻器的滑片移动到最右端时，变阻器连入电路的电阻最大，为，根据串联电阻的规律及欧姆定律，此时电路的最小电流为

电流表最大变化量

答：（1）电压表的示数为10V；
（2）求滑动变阻器连入电路的阻值为；
（3）电流表最大变化量为0.9A。
23．(1)0.6A；(2)1A
【详解】(1)通过电阻R1的电流为

(2)通过电阻R2的电流为

电流表的示数为

答：(1)通过电阻R1的电流为0.6A。
(2)电流表示数为1A。
24．(1)8V；(2)12.5Ω；(3)12V
【详解】解：(1)由电路图可知，R1与R2串联，电流表测电路中的电流，电压表测量R2两端的电压，图(b)中电流表的量程为0～3A，分度值为0.1A，电路中的电流I=0.8A，根据欧姆定律可得，电阻R1两端的电压
U1=IR1=0.8A×10Ω=8V
(2)因串联电路中总电压等于各分电压之和，所以，此时滑动变阻器两端的电压
U2=U-U1=18V-8V=10V
滑动变阻器R2连入电路的阻值
R2==12.5Ω
(3)图(a)所示的电压表最大量程为0-15V，电压表最大电压为15V；当滑动变阻器的电阻最大时，电路的电流最小，最小电流为
I小==0.6A
电压表示数最大为
U大=I小R2最大=0.6A×20Ω=12V
当滑动变阻器的电阻最小时，即滑动变阻器的电阻为零时，此时电路中的总电阻为10Ω，则电路中的最大电流

没有超过滑动变阻器的额定电流，此时电压表的最小示数为零，所以电压表示数的最大变化量为
ΔU=12V-0V=12V
答：(1)电阻R1两端的电压是8V；
(2)此时滑动变阻器R2连入电路的阻值是12.5Ω；
(3)最大变化量是12V。
25．(1) 6V；(2)10.1Ω
【详解】解：(1)他正确连接电路并按规范操作，则电压表与灯并联，变阻器的最大电阻连入电路中，刚闭合开关时，由图(a)可知电压表的量程是0～3V，电压表的示数3V，此时电阻两端的电压是3V，电流表的量程是0～0.6A，分度值是0.02A，电流表的示数是0.3A，移动滑片P，发现电流表的示数变大，电压表示数超出了量程，重新连接电路，由表中数据可知，电路中的电流变大，电压表的示数变小，说明电压表并联在滑动变阻器的两端，由表中数据可知电流表的示数是0.3A，电压表的示数是3V，此时变阻器两端的电压是3V，由串联电路电压的规律可知电源电压
U=U1+U2=3V+3V=6V
(2)待测电阻的阻值
Rx1==10.0Ω
Rx2==10.0Ω
Rx3=≈10.3Ω
Rx===10.1Ω
答：(1)电源电压是6V；
(2)计算待测电阻Rx的阻值是10.1Ω。
26．(1)10V；(2)0.8A；(3)12V；20Ω
【详解】(1) R1两端的电压

(2)通过R2的电流

(3)当R1与R2串联时R2=0Ω，I1max＝1.2A

当R1与R2并联时，由于

所以电流表A在干路上R2最大时Imin＝1.8A



答：(1)闭合开关S，若通过电阻R1的电流为1A， R1两端的电压10V；
(2)闭合开关S，若10秒内通过R2的电荷量为8C，通过R2的电流0.8A；
(3)电源电压12V和滑动变阻器的最大阻值20Ω。
27．（1）（2）“20欧2安”；（3）10.1Ω
【详解】（1）用电流表、电压表测电阻时，当滑动变阻器接入电路中的电阻变小，电路的总电阻变小，由可知，电路中的电流变大，由U=IR可知，定值电阻两端的电压变大，因串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压变小，由表一数据可知，电流表的示数变大时，电压表的示数变小，则电压表应并联在滑动变阻器两端，实验电路图如下图所示

（2）由表一可知，当滑动变阻器两端的电压U滑=4.0V时，电路中的电流I=0.20A，滑动变阻器接入电路中的电阻

滑动变阻器的规格为“20欧2安”。
（3）因串联电路中总电压等于各分电压之和，所以，当
U滑=4.0V、I=0.20A
时，电源电压
U=U滑+IR待测=4.0V+0.20A×R待测①
当
U滑′=3.5V、I′=0.24A
时，电源电压
U=U滑′+I′R待测=3.5V+0.24A×R待测②
由①②可得
U=6.5V
因电源的电压为1.5伏的整数倍保持不变，所以，电源的电压U电源=6V，由表一数据可知待测电阻的阻值


改变电压表的接入位置后，电压表并联在待测电阻两端的电压，由表二数据可知待测电阻的阻值


则待测电阻的阻值

28．     排斥     排斥力越大     物体带电量越大，彼此间的作用力就越大
【详解】①[1]由图中现象可知，电荷间有相互作用，同种电荷互相排斥。
②[2]由图知，挂在丝线上带正电的小球先后挂在P1、P2位置，在P1位置张角大，排斥力大，在P2位置张角小，排斥力小，P1离带电体近，P2离带电体远，所以带电体所带电荷量一定时，带电小球与带电物体甲的距离越小，电荷间的排斥力越大。
③[3]由图知，Q1Q2，α1＞α2所以可得出物体带电量越大。彼此间的作用力就越大。
29．          8V
表二



物理量
实验序号
电压Ux（伏）
电流Ix（安）
电阻Rx（欧）
1
2
0.40
5.0
2
3
0.58
5.2
3
4
0.80
5.0

【详解】(1)[1]根据串联电路的分压特点，当是流增大时，电压反而减小，说明电压表所测是另一电阻的电压，即滑动变阻器两端的电压，电路图如图所示。

(2)[2]根据题意可知电流表量程选择，当电流表示数为0.4A时，电流表和电压表指针偏离零刻度线的角度相同，即都偏转了四格，因为电源电压为2V的整数倍，若选择，则读数为0.4V，根据表一可知此时滑动变阻器两端的电压为6V，所以电源电压为6.4V，不是2V的整数倍，不符合题意，所以只能选择 ，即此时电压表示数为2V，根据表一可知此时滑动变阻器两端的电压为6V，故电源电压为8V。
(3)[3]根据串联电路电压规律以及欧姆定律可知
根据表一可知当滑动变阻器两端电压为6V时，被测电阻两端电压为2V，则

当滑动变阻器两端电压为5V时，被测电阻两端电压为3V，则

当滑动变阻器两端电压为4V时，被测电阻两端电压为4V，则

平均值为：

则表为
物理量
实验序号
电压Ux（伏）
电流Ix（安）
电阻Rx（欧）
电阻Rx平均值（欧）
1
2
0.40
5.0
5.1
2
3
0.58
5.2
3
4
0.80
5.0

30．将电流表A1与电阻R1串联，若电流表A1有示数，说明R1没有断路，若电流表A1没有示数，说明R1断路；
将电流表A1与电阻R2 串联，若电流表A1有示数，说明R2没有断路，若电流表A1没有示数，说明R2断路
【详解】由电路图知道，两电阻并联，电压表测量电源电压，电流表测量干路电流，闭合开关S，电压表的示数为U0 ，电流表的示数为2I0，电路正常工作，一段时间后，其中一个电表的示数变小，只能是电流表示数减小，若电压表示数减小，电流表示数也会减小，电流表在干路上，示数减小说明电路存在断路；将电流表A1与电阻R1 串联，若电流表A1 有示数，说明R1没有断路，若电流表A1没有示数，说明R1断路；将电流表A1与电阻R2 串联，若电流表A1有示数，说明R2没有断路，若电流表A1没有示数，说明R2 断路。
