【中考物理】2021-2023近三年上海市长宁区统考一模知识点真题专项练习—电磁学（基础题）含解析
展开
这是一份【中考物理】2021-2023近三年上海市长宁区统考一模知识点真题专项练习—电磁学（基础题）含解析，共28页。试卷主要包含了单选题，填空题，作图题，计算题，综合题，简答题，实验题等内容，欢迎下载使用。
【中考物理】2021-2023近三年上海市长宁区统考一模知识点
真题试卷专项练习—电磁学（基础题）
一、单选题
1．（2023·上海长宁·统考一模）如图所示，长度相同、横截面积不同的同种材料制成的金属棒AB和CD并联接在电路两端，则下面说法正确的是（ ）
A．IAB＜ICD；UAB＝UCD B．IAB＜ICD；UAB＞UCD
C．IAB＝ICD；UAB＝UCD D．IAB＞ICD；UAB＝UCD
2．（2023·上海长宁·统考一模）小灯的亮暗程度取决于小灯泡的（ ）
A．额定功率 B．额定电压 C．实际功率 D．实际电压
3．（2023·上海长宁·统考一模）如图所示的电路中，电源电压保持不变。闭合开关S后，现将R1和滑动变阻器R2的位置互换，并向左移动滑动变阻器的滑片，则以下说法正确的是（ ）
A．电压表示数变大，电流表示数变大
B．电压表示数不变，电流表示数变大
C．电压表示数变小，电流表示数变大
D．断开开关S，两个电表示数都变小
4．（2022·上海长宁·统考一模）下列各物理量中，会影响导体电阻大小的是
A．电压 B．电流 C．长度 D．电荷量
5．（2022·上海长宁·统考一模）将两只电阻R1、R2串联接入电路中，它们两端的电压分别为U1、U2，通过的电流分别为I1、I2，且R1>R2。则（ ）
A．I1=I2，U1>U2 B．I1>I2，U1=U2
C．I1=I2，U1
A．电源电压不变，不移动滑片P B．电源电压不变，向右移动滑片P
C．减小电源电压，不移动滑片P D．增大电源电压，向左移动滑片P
7．（2021·上海·统考一模）滑动变阻器实现变阻是通过改变连入电路中电阻丝的
A．电压 B．电流 C．长度 D．材料
8．（2021·上海·统考一模）家庭电路中使用的用电器越多，则电路的（ ）
A．总电流越小 B．总电阻越小 C．总电功越小 D．总电功率越小
9．（2021·上海·统考一模）在图（a）、（b）所示的电路中，所有元件均完好，电源电压相等且保持不变。现有两个电流表的示数相同，则下列判断正确的有（ ）
①R1一定大于R3；②R2一定大于R4；③R2可能小于R3；④R1可能小于R4
A．一个 B．二个 C．三个 D．四个

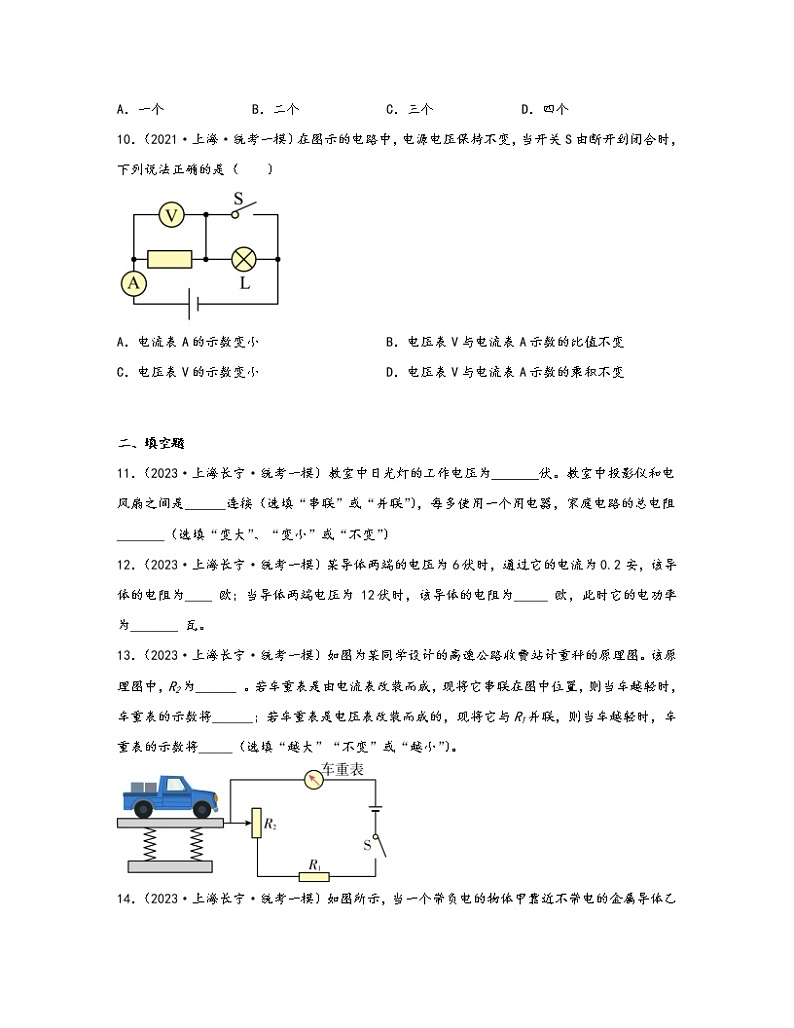

10．（2021·上海·统考一模）在图示的电路中，电源电压保持不变，当开关S由断开到闭合时，下列说法正确的是（ ）
A．电流表A的示数变小 B．电压表V与电流表A示数的比值不变
C．电压表V的示数变小 D．电压表V与电流表A示数的乘积不变
二、填空题
11．（2023·上海长宁·统考一模）教室中日光灯的工作电压为_______伏。教室中投影仪和电风扇之间是______连接（选填“串联”或“并联”），每多使用一个用电器，家庭电路的总电阻_______（选填“变大”、“变小”或“不变”）
12．（2023·上海长宁·统考一模）某导体两端的电压为6伏时，通过它的电流为0.2安，该导体的电阻为____ 欧；当导体两端电压为 12伏时，该导体的电阻为_____ 欧，此时它的电功率为_______ 瓦。
13．（2023·上海长宁·统考一模）如图为某同学设计的高速公路收费站计重秤的原理图。该原理图中，R2为______ 。若车重表是由电流表改装而成，现将它串联在图中位置，则当车越轻时，车重表的示数将______；若车重表是电压表改装而成的，现将它与R1并联，则当车越轻时，车重表的示数将_____（选填“越大”“不变”或“越小”）。
14．（2023·上海长宁·统考一模）如图所示，当一个带负电的物体甲靠近不带电的金属导体乙时，乙的a端会带正电、b端会带负电。
①发生上述现象的原因：金属导体中存在大量可移动的自由电子，电子带______电（选填“正”或“负”）；自由电子受到物体甲所带电荷的______作用移动到导体乙的一端（选填“吸引”或“排斥”）；
②若将图中的物体甲换成带正电的物体，根据上述分析可得，导体乙的______（选填“A”“B”或“C”）。
A． a、b两端都不会带电
B．a端会带正电、b端会带负电
C．a端会带负电、b端会带正电
15．（2023·上海长宁·统考一模）如图所示的电路中，电源电压保持不变，闭合开关S后，电压表V1的示数为2U0，电压表V2的示数为U0，电流表A的示数为I0，电路正常工作。一段时间后，观察到三个电表中仅有一个电表的示数变大。若电路仅有一处故障，且只发生在电阻R1、R2上。请根据相关信息写出电压表V1和电流表A的示数及对应的故障。( )( )
16．（2022·上海长宁·统考一模）______是使导体中的自由电荷定向移动形成电流的原因；一节干电池的电压为______伏；家庭电路中，客厅和房间的灯是______（选填“串联”或“并联”）的。
17．（2022·上海长宁·统考一模）某导体两端的电压为6伏，10秒内通过导体横截面的电荷量为6库，则通过该导体的电流为______安，其电阻为______欧；若该导体两端的电压增加到10伏，此时通过它的电流为______安。
18．（2021·上海·统考一模）上海地区家庭电路中，电灯、电视机、电扇等用电器是___________的（选填“串联”或“并联”），正常工作时，它们两端的电压为___________伏，消耗的电能用___________表测量。
19．（2021·上海·统考一模）欧姆首先揭示了同一导体中电流与___________的关系；___________首先用实验测出了大气压强的值：海拔高度越高，大气压强越___________。
20．（2021·上海·统考一模）某导体两端的电压为6伏，10秒内通过该导体横截面的电荷量为5库，通过该导体的电流为_____安，这段时间内电流做功_______焦；若通过该导体的电流变为0.6安，其电阻为_____欧．
21．（2021·上海·统考一模）为了节能环保，LED灯已被广泛使用。右表为两只相同材质LED白光灯的部分技术指标，可知：两灯均正常工作时，___________灯较亮（选填“甲”或“乙”）；通过甲灯的电流为___________安。1度电可供乙灯连续正常工作___________小时。
LED灯
甲
乙
额定电压（伏）
36
220
额定功率/瓦
9
1
22．（2021·上海·统考一模）在图所示的电路中，R1、R2为定值电阻且阻值相等，电源电压为U0且不变。闭合开关S后，电路正常工作，电流表示数为I0。一段时间后观察到仅有一个电表示数变小。已知电路中只有一处故障，且发生在电阻R1或R2上。
请写出两电表的示数及其对应的故障_____________。
三、作图题
23．（2023·上海长宁·统考一模）在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合开关S后，滑动变阻器才能工作，且向右移动滑片P时，小灯泡L的亮度不变，电流表的示数变小。
24．（2022·上海长宁·统考一模）如图所示的电路，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关S，当滑动变阻器的滑片向右移动时，电压表的示数变大。
25．（2021·上海·统考一模）在如图中，将电源、电流表、电压表三个元件符号正确填入电路的空缺处。要求：开关S闭合后R与L串联，且电压表测小灯L两端的电压。
( )
26．（2021·上海·统考一模）在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上，补上后要求：闭合开关S后，当滑动变阻器的滑片自中点向左移动时，电流表的示数不变且不为零。
四、计算题
27．（2023·上海长宁·统考一模）在如图所示的电路中，电源电压为6伏保持不变，电阻R1的阻值为5欧，电阻R2的阻值为20欧。闭合开关S，求：
（1）电阻R1通电10秒所消耗的电能；
（2）电流表示数I。
28．（2023·上海长宁·统考一模）在如图所示的电路中，电源电压为18伏保持不变，电阻R1的阻值为10欧，滑动变阻器上标有“1安”字样。闭合电键S，电压表示数为5伏。
（1）求通过电阻R1的电流I1；
（2）求此时滑动变阻器R2连入电路中的电阻值；
（3）移动滑动变阻器滑片P过程中，电源电压与电压表示数比值的最大值为6，求电压表最大示数和最小示数的差值ΔU1。
29．（2022·上海长宁·统考一模）如图所示的电路，电源电压为6伏，电阻R1的阻值为10欧。闭合开关S，电压表的示数为2伏。求
（1）电流表的示数I1；
（2）电阻R2的阻值。
30．（2022·上海长宁·统考一模）如图（a）所示的电路，电源电压为10伏且不变，电阻R1的阻值为20欧，滑动变阻器R2标有“20欧 2安”字样，电流表的表盘如图（b）所示。闭合开关S，电流表的示数为1.5安。求：
（1）通过电阻R1的电流I1；
（2）滑动变阻器的阻值R2；
（3）移动滑动变阻器滑片P的过程中，电流表示数的最大值Imax和最小值Imin。
31．（2021·上海·统考一模）在图(a)所示电路中，电源电压为24V且保持不变，滑动变阻器R上标有“50Ω 1.5A”字样，电表的表盘如图(b)所示。闭合开关S后，电流表A的示数为0.7A，电压表V的示数为10V。求：
(1)变阻器R2消耗的电功率P2；
(2)定值电阻R1的阻值；
(3)在电路安全的条件下，电路中最大电流与最小电流的比值。
五、综合题
32．（2023·上海长宁·统考一模）小华做“用电流表、电压表测电阻”实验，现有电源（电压为1.5伏的整数倍保持不变）、待测电阻、电流表、电压表、滑动变阻器、开关各一个，以及导线若干。他正确串联电路后， 将电压表并联在电路中。闭合开关，移动滑动变阻器滑片，将测得的两组数据记录在表一中。小华观察数据思考后重新连接了电压表，将新测得的两组数据记录在表二中。小华通过数据处理求出了待测电阻的阻值，完成实验。
表一
表二
实验
电压表示数
电流表示数
实验
电压表示数
电流表示数
序号
（伏）
（安）
序号
（伏）
（安）
1
3.6
0.22
3
3.2
0.32
2
2.8
0.32
4
3.8
0.36
（1）获得表一实验数据的过程中，小华将电压表并联在_____的两端；
（2）实验中小华所用的电源电压为______伏；
（3）根据实验数据计算待测电阻的阻值( )（结果保留至0.1欧）。
六、简答题
33．（2022·上海长宁·统考一模）在图所示的电路中，电源电压为U0保持不变。闭合开关S，电路正常工作。一段时间后观察到仅一电表示数变大。若电路中仅有一处故障，且只发生在电阻R1、R2上，请根据以上信息写出电压表V1和电流表A的示数及相对应的故障。
七、实验题
34．（2022·上海长宁·统考一模）现有电压可调节的电源甲（2伏、4伏、6伏、8伏、10伏和12伏六档）和电压恒为4.5伏的电源乙各一个，电流表、电压表和开关各2个，标有“10Ω 2A”字样的滑动变阻器、约为10欧的待测电阻A和约为50欧的待测电阻B各一个，导线若干。在进行测电阻的实验中，小华选用了电阻A，而小明选用了电阻B，由于只有一个滑动变阻器，两人讨论后开始设计实验方案，并分配了实验器材。
① 在设计实验方案的过程中，
（a）小华和小明先选用电源乙，并按照正确连接电路的要求设计电路。如图甲所示，是小华粗略估算的电流表指针偏转的大致范围。根据小华的标识方法，请在图乙中画出小明实验过程中电流表指针偏转的大致范围______；
（b）根据上述电流表指针偏转的范围，小明应选择图______进行实验，理由是______；
② 经过思考，他们重新合理分配了实验器材。在实验中，小华正确连接电路，实验步骤规范，闭合开关后，发现电流表的指针恰好指在0.22安刻度处，此时小华测得电阻A的阻值为______欧。小明在实验中发现电流表的最大示数为0.22安，则小明测得电阻B的阻值为______欧。（计算结果均保留1位小数）
35．（2021·上海·统考一模）“测定小灯泡的电功率”实验的原理是_______，实验中，所选电源电压应______小灯泡的额定电压（选填“大于”、“等于”或“小于”）；使用电流表时，所测电流不得超过它的______。为达成实验目的，______（选填“需要”或“不需要”）使用滑动变阻器。
36．（2021·上海·统考一模）现有电源（已知其电压为2伏整数倍）、两个电流表、一个10欧的定值电阻R，一个待测电阻Rx，小明想利用现有器材测出待测电阻的阻值，于是他设计连接了如图（a）所示的电路：
(1)小明将两个电流表分别接入a、b、c中的两点，闭合开关，两电表示数如图（b）、（c）所示，请判断电流表A2接入的位置，并说明理由。______
(2)求出待测电阻Rx的阻值。______（请写出过程）
(3)小红同学认为小明同学的实验结果可能存在较大的误差，理由是______。为了减小误差，可进行的操作是：______
A．换不同电压的电源继续实验
B．换不同阻值的定值电阻继续实验
C．换其他待测电阻继续实验
答案：
1．A
【详解】金属棒AB和CD并联在电路中，因并联电路各支路两端的电压相等，故有
UAB= UCD
同种金属棒AB和CD长度相同，AB横截面积小，故导体AB的电阻大，根据可知
ICD > IAB
故BCD错误，A正确。
故选A。
2．C
【详解】灯泡的实际功率越大，灯泡越亮，灯泡的亮暗程度取决于灯泡的实际功率的大小，故C符合题意，ABD不符合题意。
故选C。
3．B
【详解】ABC．由图可知，该电路为电阻R1、R2的并联电路，电流表测该电路的电流，电压表测电阻R1两端的电压。闭合开关S后，现将R1和滑动变阻器R2的位置互换，此时电路仍为并联电路，电流表测该电路的电流，电压表测电阻R2两端的电压。由于两次电路均为并联电路，根据并联电路特点，电压表示数始终等于电源电压，向左移动滑动变阻器的滑片，电压表示数仍不变，等于电源电压。但由于滑动变阻器接入电路的阻值变小，由可知，该支路电流表大，由并联电路各支路互不影响可知，另一条支路电流不变，则干路电流变大，即电流表示数变大。故AC错误，B正确；
D．断开开关S后，电路为R1的简单电路，电压表测电源电压，故示数不变，由于缺少一条支路，故总电流变小，即电流表示数变小。故D错误。
故选B。
4．C
【详解】导体电阻大小的影响因素：导体的材料、长度、横截面积和温度。电阻是导体的一种特性，和导体中的电流、导体两端的电压、导体密度的大小无关，故选C。
5．A
【详解】由于两电阻串联，所以，通过它们的电流相等，即I1=I2；由于U=IR，且R1>R2，所以，U1>U2。故BCD不符合题意，A符合题意。
故选A。
6．D
【详解】由图可知，R1和R2串联，电压表V1与V2分别测量R1和R2两端的电压。
AB．由串联分压可知，原来电压表V1与V2示数的比值
不移动滑片P，用定值电阻R3替换电阻R1，电压表V1与V2示数的比值为
因为
R3＜R1
且R2的阻值不变，所以电压表V1与V2示数的比值变小，如果向右移动滑片P，R2的阻值变大，电压表V1与V2示数的比值更变小，故AB不符合题意；
C．电源电压不变，不移动滑片P，用定值电阻R3替换电阻R1，由串联分压可知电压表V1与V2示数的比值
减小电源电压，不移动滑片P，电压表V1与V2示数之比为
电压表V1与V2示数的比值与原来电源电压不变，用定值电阻R3替换电阻R1时比值相同，故C不符合题意；
D．增大电源电压，向左移动滑片P，R2的阻值变小，由串联分压可知，电压表V1与V2示数的比值为
R3的阻值不变，R2的阻值变小，电压表V1与V2示数的比值变大，可以使电压表V1与V2示数的比值和替换R1前相同，故D符合题意。
故选D。
7．C
【详解】滑动变阻器是利用了改变接入电路中电阻线的长度，改变接入电路中的电阻，从而改变电路中的电流的．通过改变长度来改变电阻，会使电路中的电流和电压发生改变，电流和电压的变化只是电阻变化的结果．
8．B
【详解】A．家庭电路中，各用电器是并联的，在并联电路中，干路电流等于各支路电流之和，因此家庭电路中使用的用电器越多，总电流越大，故A不符合题意；
B．并联电路中，支路越多，电路的总电阻越小，故B符合题意；
C．影响总电功的因素除了用电器的电功率之外，还与用电器工作的时间有关，故C不符合题意；
D．家庭电路中使用的用电器越多，其总功率等于各用电器功率之和，因此总功率越大，故D不符合题意。
故选B。
9．B
【详解】A1、A2示数为同一电路中干路电流和支路电流，不可能相等，现有两个电流表的示数相同，电源电压相等且保持不变，A1、A3示数可能相等，则R1一定大于R3、R4，R2与R3、R4无法比较；A2、A3示数可能相等，则R1、R2中的电流小于A3，R1、R2一定大于R3、R4；故①③正确，②④错误。
故选B。
10．B
【详解】当开关S由断开到闭合时，灯泡被短路，电路中电流增大，电压表示数增大，电压表V与电流表A示数的乘积变大，电压表V与电流表A示数的比值为定值电阻阻值，不会变化。
故选B。
11． 220 并联 变小
【详解】[1]我国居民用电的电压为220V，所以教室中日光灯的工作电压为220V。
[2]教室中投影仪和电风扇可以独立工作、互不影响，因此是并联的。
[3]每多使用一个用电器，电路的总功率变大，但电压不变，根据可知，家庭电路的总电阻变小。
12． 30 30 4.8
【详解】[1]导体两端的电压为6V，电流为0.2A，则该导体的电阻为
[2]电阻不会随着电压的改变而改变，所以当导体两端电压为 12伏时，该导体的电阻还是为30欧。
[3]当导体两端电压为 12V时，电阻的电功率为
13． 滑动变阻器 变小 越小
【详解】[1]由电路图可知，R1为定值电阻，具有保护电路的作用，R2为滑动变阻器。
[2]当车越轻时，滑动变阻器接入电路的电阻越大，电路总电阻越大，根据可知，电源电压一定时，电路总电阻越大，电路中电流越小，车重表的示数越小。
[3]若车重表是电压表改装而成的，现将它与R1并联，当车越轻时，滑动变阻器接入电路的电阻越大，电路总电阻越大，根据可知，电源电压一定时，电路总电阻越大，电路中电流越小，根据U=IR可知，电阻R1两端的电压越小，即车重表的示数越小。
14． 负 排斥 C
【详解】(1)[1]电子带负电。
[2]同种电荷相互排斥，所以电子会受到带负电的物体甲的排斥。
(2)[3]异种电荷相互吸引，所以电子会受到带正电的物体甲的吸引，移动到a端，使a端带负电，而b端缺失了负电荷而带正电，故C符合题意。
15． 电压表V1示数为3U0，电压表V2示数为零，则R1断路 电压表V1示数为零，电压表V2示数为3U0，则R2断路
【详解】[1][2]闭合开关S后，该电路为电阻R1、R2的串联电路，电流表测该电路的电流，电压表V1测电阻R1两端的电压，示数为2U0，。电压表V2测电阻R2两端的电压，示数为U0。则电源电压为
①若电阻R1断路，则电压表V1串联在电路中，测量电源电压，示数为3U0，没有电流经过电压表V2，故电压表V2的示数为零，电流表的示数为零，满足三个电表中仅有一个电表的示数变大，故电阻R1断路符号题意，此时电压表V1示数为3U0，电压表V2示数为零；
②若电阻R1短路，只有R2接入电路，电压表V1测一段导线两端的电压，则电压表V1的示数变为0，由于电阻总电阻变小，根据欧姆定律，电路中的电流变大，电流表的示数变大，电压表V2测量电源电压，示数为3U0。有两个电表的示数变大，故不符合题意，故舍去；
③同理若R2短路，只有R1接入电路，则电压表V1测量电源电压，示数为3U0，其示数变大，由于电阻总电阻变小，根据欧姆定律，电路中的电流变大，电流表的示数变大。电压表V2测一段导线两端的电压，电压表V2的示数为0，有两个电表的示数变大，故不符合题意，故舍去；
④若R2断路，则V2串联在电路中，测量电源电压，示数为3U0，电压表V1示数为零，电流表的示数为零，符合只有一个电表示数变大，故电阻R2断路符号题意，此时电压表V2示数为3U0，电压表V1示数为零。
故综上所述，若电压表V1示数为3U0，电压表V2示数为零，则R1断路；若电压表V1示数为零，电压表V2示数为3U0，则R2断路。
16． 电压 1.5 并联
【详解】[1]电荷在电路中定向运动时，电路两端需要电压，电压是使导体中的自由电荷定向移动形成电流的原因。
[2]家用小电器常用干电池作电源，一节干电池的电压为1.5伏。
[3]家庭电路中，所有用电器是并联的，客厅和房间的灯是并联的。
17． 0.6 10 1
【详解】[1]通过该导体的电流为
[2]其电阻为
[3]若该导体两端的电压增加到10伏，其电阻不变，则此时通过它的电流为
18． 并联 220 电能
【详解】[1][2]家庭电路中，电灯、电视机、电扇都是家用电器，家用电器之间是并联的，工作时互不影响；我国家庭电路电压是220V，故他们在工作时正常的电压都是220V。
[3]家用电器工作时，消耗的是电能，电能用电能表来测量。
19． 电压 托里拆利 小
【详解】[1]欧姆首先揭示了同一导体中，即电阻一定时，通过导体的电流和电压的关系。
[2]托里拆利实验利用水银测定了大气压的值，水银密度大，很小的高度就会产生较大的压强，操作更方便。
[3]大气压随高度的变化而变化，海拔高度越高，空气越稀薄，大气压强越小。
20． 0.5 30 12
【详解】通过该导体的电流为I＝＝0.5A；这段时间内电流做的功为W＝UIt＝6V×0.5A×10s＝30J；导体的电阻为R＝＝12Ω。
21． 甲 0.25 1000
【详解】[1]由表格信息可知，两灯均正常工作时，甲灯的电功率为9W，乙灯的电功率为1W，决定灯泡亮度的是灯泡的实际功率，所以甲灯更亮。
[2]通过甲灯的电流为
[3]1度电，即1kW·h，可供乙灯连续正常工作时间为
22．R2断路，此时电压表示数V示数为U0，电流表示数为0；或者R2短路，此时电压表示数为0，电流表A示数为2I0。
【详解】由图可知，该电路为串联电路，电流表测量电路中的电流，电压表V测量的是R2两端的电压。
①若电阻R1断路，则电流表示数为0，电压表V示数为0，两表示数都变小，不符合题意；
②若电阻R1短路，电路的总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表示数变大；电压表V测量的是R2两端的电压，也是电源电压U0，故电压表V示数变大，两表示数都变大不符合题意；
③若R2断路，电压表串联在电路中，测量电源电压，此时电路中无电流，电压表V示数为U0，示数变大，电流表示数为0，示数变小，只有一表示数变小，符合题意；
④若R2短路：电压表V被短路，此时电压表V示数为0，电路中只有R1接入电路中，由于两个电阻相同，则根据欧姆定律可知，此时电流表A示数为2I0，示数变大，只有一表示数变小，符合题意。
综上所述，此时故障可能为：R2断路，此时电压表示数V示数为U0，电流表示数为0；或者R2短路，此时电压表示数为0，电流表A示数为2I0。
23．
【详解】由题知，闭合电键S后，向右移动滑动变阻器的滑片P，小灯泡L亮度不，说明变阻器与灯泡在工作时互不影响，即变阻器与灯泡应并联；向右移动滑片P，电流表示数变小，说明变阻器连入电路的阻值变大，电流表在干路，故应将变阻器的左下接线柱接入电路中，且与图中灯泡左侧接线柱相连，滑动变阻器右上接线柱与电流表负接线柱（或灯泡右侧接线柱）相连。如图
24．
【详解】根据题意知道，应使灯泡与变阻器串联，电压表应与灯泡并联，由于当滑动变阻器的滑片向右移动时，电压表的示数变大，说明变阻器接入电路中的电阻变小，变阻器分得的电压变小，灯泡两端的电压变大，即电压表的示数变大，由图知道，可以把滑动变阻器的右下方接入电路，由电源是由两节干电池串联知道，电源电压为3V，故电压表的量程应为0～3V，电路如下图
25．
【详解】假设左端空缺处是电压表，那么开关闭合后，电流流过R后，为了R与L串联，中间空缺处不能是电流表，那么只能是电压表，右边空缺处是电流表，这种情况下电压表并接在小灯L两端，测的是小灯L两端的电压，电流流过R后，会继续流过L，再流过电流表，回负极，R与L是串联的；这种元件符合摆放位置符合题意，答案如下图所示。
26．
【详解】滑动变阻器的滑片向左移动时，电流表的示数不变且不为零，滑动变阻器与灯泡并联，电流表测量通过灯泡的电流，如图所示：
27．（1）72J；（2）1.5A
【详解】解：（1）由图可知，该电路为电阻R1、R2的并联电路，电流表测该电路的干路电流。根据并联电路的电压特点和欧姆定律可知，通过电阻R1的电流为
电阻R1通电10秒所消耗的电能
W=U1I1t=6V×1.2A×10s=72J
（2）通过电阻R2的电流为
干路电流即电流表示数为
I=I1+I2=1.2A+0.3A=1.5A
答：（1）电阻R1通电10秒所消耗的电能是72J；
（2）电流表示数是1.5A。
28．（1）0.5A；（2）26Ω；（3）7V
【详解】解：（1）根据电路图可知，R1与R2串联，电压表测量R1两端的电压，又因为R1＝10Ω，所以通过电阻R1的电流
（2）根据串联电路电压规律，此时R2两端电压为
串联电路电流处处相等，则I2=0.5A，此时滑动变阻器R2连入电路中的电阻值为
（3）电源电压和电压表示数的比值最大为6，此时电压表示数为最小值，则有
解得
滑动变阻器R2上标有“1A”字样，表示变阻器允许通过的最大电流为1A，即电路的最大电流为1A，此时电压表示数有最大值
电压表最大示数和最小示数的差值
答：（1）通过电阻R1的电流I1为0.5A；
（2）此时滑动变阻器R2连入电路中的电阻值为26Ω；
（3）电压表示数的最大值和最小值的差值为7V。
29．（1）0.2A；（2）20Ω
【详解】解：（1）由电路图可知，两电阻串联，电压表测电阻R1两端电压，电流表测量电路中的电流，电流表的示数
（2）电阻R2两端的电压
U＝U-U1＝6V-2V＝4V
由串联电路电流的规律可知通过R2的电流
I2=I1=0.2A
电阻R2的阻值
答：（1）电流表的示数是0.2A；
（2）电阻R2的阻值是20Ω。
30．（1）0.5A；（2）10Ω；（3）2.5A，1A
【详解】解：（1）通过电阻R1的电流
（2）通过滑动变阻器R2的电流
I2＝I－I1＝1.5A－0.5A＝1A
滑动变阻器接入的阻值
（3）由于滑动变阻器允许通过的最大电流为2安，所以，移动滑动变阻器滑片P的过程中，电流表示数的最大值
Imax＝2A＋0.5A＝2.5A
当R2最大＝20Ω时，通过滑动变阻器的电流
则
Imin＝I1＋I2'＝0.5A＋0.5A＝1A
答：（1）通过电阻R1的电流是0.5A；
（2）滑动变阻器的阻值是10Ω；
（3）移动滑动变阻器滑片P的过程中，电流表示数的最大值是2.5A，最小值是1A。
31．(1)7W；(2)20Ω；(3)2.67
【详解】解：(1)由题意可知，滑动变阻器两端的电压为10V，通过的电流为0.7A，故其功率为
P2=U2I2=10V×0.7A=7W
(2)由串联电压规律可得定值电阻的电压为
U1=U-U2=24V-10V=14V
由欧姆定律得
(3)由题意可得，当滑动变阻器阻值为0时，即当R2min=0时，电流最大，最大电流为
为了电路安全，当电压表示数为15V时，此时电流最小，即当滑动变阻器电压U2max=15V时，有最小电流，此时定值电阻电压最小，其最小电压为
U1min=U-U2max=24V-15V=9V
电路中最小电流为
电路中最大电流与最小电流的比值为
答：(1)变阻器R2消耗的电功率P2为7W；
(2)定值电阻R1的阻值为20Ω；
(3)在电路安全的条件下，电路中最大电流与最小电流的比值为2.67。
32． 滑动变阻器 6 10.4Ω
【详解】（1）[1]待测电阻与滑动变阻器串联，电流表测电路电流，当电流变大时，根据可知，待测电阻的电压变大，由串联电路分压定律可知，滑动变阻器两端电压变小，根据表一中数据可知电压表并联在滑动变阻器两端了。
（2）[2]根据表二中数据可知电压表并联在待测电阻两端，则由实验序号2和序号3可知：当电路电流为0.32A时，待测电阻两端电压为3.2V，滑动变阻器两端电压为2.8V，所以可得电源电压为
U总=3.2V+2.8V=6V
（3）[3]电源电压为6V，表一中电压表并联在滑动变阻器两端，表二中电压表并联在待测电阻两端，因此实验序号1待测电阻电压为
实验序号1待测电阻为
同理可得实验序号2待测电阻为
实验序号3待测电阻为
实验序号4待测电阻为
则待测电阻的阻值为
33．电压表示数为，电流表A示数为0，断路； 电压表示数为0，电流表A示数为0，断路
【详解】两端电阻串联，电压表V1测量R1的电压，电压表V2测量R2的电压，若R1的短路，则电压表V1的示数变为0，电压表V2的示数变大，电流表的示数变大，与仅一电表示数变大不符，同理若电阻R2短路，电压表V1的示数变为变大，电压表V2的示数为0，电流表的示数不变，故不符合题意；
若电阻R1断路，电压表串联在电路中，测量的示数为，示数变大，而没有电流经过V2，故电压表V2的示数为0，电流表的示数也为0，与题意相符，故此时电压表示数为，电流表A示数为0，断路；
同理，若电阻R2断路，电压表串联在电路中，测量的示数为，示数变大，电压表V1示数为0，电流表的示数变为0，故此时电压表示数为0，电流表A示数为0，断路。
34． a 若选择4.5伏的电源乙和滑动变阻器，电流表指针偏转范围过小，很难读出滑片在不同位置情况下三组明显差异的电流值（或只有选择电源甲，才能读出三组较明显差异的电流值） 10.5 54.5
【详解】①（a）[1]小华粗略估算的电流表指针偏转的大致范围为，电源电压为4.5V,因此电路中的电阻范围约为
故小华选择了10Ω的待测电阻A和“10Ω 2A”字样的滑动变阻器；小明只能选择 的待测电阻B和滑动变阻器，小明实验过程中电流表指针偏转的大致范围
在图上画出两个电流值，如图
（b）[2][3]根据上述电流表指针偏转的范围，小明应选择图a进行实验，理由是：若选择4.5V的电源乙和滑动变阻器，电流表指针偏转范围过小，很难读出滑片在不同位置情况下三组明显差异的电流值；只有选择电源甲，改变电源的电压，才能读出三组较明显差异的电流值。
②[4]在实验中，小华正确连接电路，实验步骤规范，闭合开关后，发现电流表的指针恰好指在0.22安刻度处，此时电路中的电流最小，电阻最大，电路的总电阻为
[5]小明采用图a，在实验中发现电流表的最大示数为0.22安，此时电路中电压最大为12V，则小明测得电阻B的阻值为
35． P=UI 大于 量程 需要
【详解】[1]“测定小灯泡的电功率”需要测量电压和电流，实验的原理是P=UI。
[2]实验中，所选电源电压应大于小灯泡的额定电压，否则小灯泡不能正常发光。
[3]使用电流表时，所测电流不得超过它的量程，否则会损坏电流表。
[4]实验过程中，要改变灯泡两端电压，需要使用滑动变阻器。
36． 见解析 见解析 只做了一组实验，误差较大 A
【详解】(1)[1]图（b）中的电流表A1所选的量程是0～0.6A，分度值为0.02A，则示数为0.4A；图（c）中的电流表A2所选的量程是0～0.6A，分度值为0.02A，则示数为0.1A；则电流表A2示数小于电流表A1示数；由电路图可知：a、c两点分别在支路上，b在干路上，则根据并联电路中干路电流等于各个支路电流之和可知：并联电路中干路电流大于支路电流，所以，电流表A2接入的位置是a或c；若电流表A2接入的位置是a点，电源电压
U=I2R=0.1A×10Ω=1V
由于电源电压为2伏整数倍，所以，电流表A2接入的位置不是a点，是c点。
(2)[2]若A1接入b点，则电源电压
U=IR=(0.4A-0.1A)×10Ω=3V
不是2伏整数倍；故A1接入b点，则通过R的电流为
IR=I1=0.4A
电源电压
U=IRR=0.4A×10Ω=4V
Rx的阻值为
Rx==40Ω
(3)[3][4]只做了一组实验，误差较大。实验中，存在着实验误差；为了减小误差，还需进行的操作通过改变待测电阻两端电压和通过它的电流，多测几组数据，多次测量取平均值的方法，减小误差，故可进行的操作是换不同电压的电源继续实验。故选A。
【中考物理】2021-2023近三年上海市长宁区统考一模知识点
真题试卷专项练习—电磁学（基础题）
一、单选题
1．（2023·上海长宁·统考一模）如图所示，长度相同、横截面积不同的同种材料制成的金属棒AB和CD并联接在电路两端，则下面说法正确的是（ ）
A．IAB＜ICD；UAB＝UCD B．IAB＜ICD；UAB＞UCD
C．IAB＝ICD；UAB＝UCD D．IAB＞ICD；UAB＝UCD
2．（2023·上海长宁·统考一模）小灯的亮暗程度取决于小灯泡的（ ）
A．额定功率 B．额定电压 C．实际功率 D．实际电压
3．（2023·上海长宁·统考一模）如图所示的电路中，电源电压保持不变。闭合开关S后，现将R1和滑动变阻器R2的位置互换，并向左移动滑动变阻器的滑片，则以下说法正确的是（ ）
A．电压表示数变大，电流表示数变大
B．电压表示数不变，电流表示数变大
C．电压表示数变小，电流表示数变大
D．断开开关S，两个电表示数都变小
4．（2022·上海长宁·统考一模）下列各物理量中，会影响导体电阻大小的是
A．电压 B．电流 C．长度 D．电荷量
5．（2022·上海长宁·统考一模）将两只电阻R1、R2串联接入电路中，它们两端的电压分别为U1、U2，通过的电流分别为I1、I2，且R1>R2。则（ ）
A．I1=I2，U1>U2 B．I1>I2，U1=U2
C．I1=I2，U1
A．电源电压不变，不移动滑片P B．电源电压不变，向右移动滑片P
C．减小电源电压，不移动滑片P D．增大电源电压，向左移动滑片P
7．（2021·上海·统考一模）滑动变阻器实现变阻是通过改变连入电路中电阻丝的
A．电压 B．电流 C．长度 D．材料
8．（2021·上海·统考一模）家庭电路中使用的用电器越多，则电路的（ ）
A．总电流越小 B．总电阻越小 C．总电功越小 D．总电功率越小
9．（2021·上海·统考一模）在图（a）、（b）所示的电路中，所有元件均完好，电源电压相等且保持不变。现有两个电流表的示数相同，则下列判断正确的有（ ）
①R1一定大于R3；②R2一定大于R4；③R2可能小于R3；④R1可能小于R4
A．一个 B．二个 C．三个 D．四个
10．（2021·上海·统考一模）在图示的电路中，电源电压保持不变，当开关S由断开到闭合时，下列说法正确的是（ ）
A．电流表A的示数变小 B．电压表V与电流表A示数的比值不变
C．电压表V的示数变小 D．电压表V与电流表A示数的乘积不变
二、填空题
11．（2023·上海长宁·统考一模）教室中日光灯的工作电压为_______伏。教室中投影仪和电风扇之间是______连接（选填“串联”或“并联”），每多使用一个用电器，家庭电路的总电阻_______（选填“变大”、“变小”或“不变”）
12．（2023·上海长宁·统考一模）某导体两端的电压为6伏时，通过它的电流为0.2安，该导体的电阻为____ 欧；当导体两端电压为 12伏时，该导体的电阻为_____ 欧，此时它的电功率为_______ 瓦。
13．（2023·上海长宁·统考一模）如图为某同学设计的高速公路收费站计重秤的原理图。该原理图中，R2为______ 。若车重表是由电流表改装而成，现将它串联在图中位置，则当车越轻时，车重表的示数将______；若车重表是电压表改装而成的，现将它与R1并联，则当车越轻时，车重表的示数将_____（选填“越大”“不变”或“越小”）。
14．（2023·上海长宁·统考一模）如图所示，当一个带负电的物体甲靠近不带电的金属导体乙时，乙的a端会带正电、b端会带负电。
①发生上述现象的原因：金属导体中存在大量可移动的自由电子，电子带______电（选填“正”或“负”）；自由电子受到物体甲所带电荷的______作用移动到导体乙的一端（选填“吸引”或“排斥”）；
②若将图中的物体甲换成带正电的物体，根据上述分析可得，导体乙的______（选填“A”“B”或“C”）。
A． a、b两端都不会带电
B．a端会带正电、b端会带负电
C．a端会带负电、b端会带正电
15．（2023·上海长宁·统考一模）如图所示的电路中，电源电压保持不变，闭合开关S后，电压表V1的示数为2U0，电压表V2的示数为U0，电流表A的示数为I0，电路正常工作。一段时间后，观察到三个电表中仅有一个电表的示数变大。若电路仅有一处故障，且只发生在电阻R1、R2上。请根据相关信息写出电压表V1和电流表A的示数及对应的故障。( )( )
16．（2022·上海长宁·统考一模）______是使导体中的自由电荷定向移动形成电流的原因；一节干电池的电压为______伏；家庭电路中，客厅和房间的灯是______（选填“串联”或“并联”）的。
17．（2022·上海长宁·统考一模）某导体两端的电压为6伏，10秒内通过导体横截面的电荷量为6库，则通过该导体的电流为______安，其电阻为______欧；若该导体两端的电压增加到10伏，此时通过它的电流为______安。
18．（2021·上海·统考一模）上海地区家庭电路中，电灯、电视机、电扇等用电器是___________的（选填“串联”或“并联”），正常工作时，它们两端的电压为___________伏，消耗的电能用___________表测量。
19．（2021·上海·统考一模）欧姆首先揭示了同一导体中电流与___________的关系；___________首先用实验测出了大气压强的值：海拔高度越高，大气压强越___________。
20．（2021·上海·统考一模）某导体两端的电压为6伏，10秒内通过该导体横截面的电荷量为5库，通过该导体的电流为_____安，这段时间内电流做功_______焦；若通过该导体的电流变为0.6安，其电阻为_____欧．
21．（2021·上海·统考一模）为了节能环保，LED灯已被广泛使用。右表为两只相同材质LED白光灯的部分技术指标，可知：两灯均正常工作时，___________灯较亮（选填“甲”或“乙”）；通过甲灯的电流为___________安。1度电可供乙灯连续正常工作___________小时。
LED灯
甲
乙
额定电压（伏）
36
220
额定功率/瓦
9
1
22．（2021·上海·统考一模）在图所示的电路中，R1、R2为定值电阻且阻值相等，电源电压为U0且不变。闭合开关S后，电路正常工作，电流表示数为I0。一段时间后观察到仅有一个电表示数变小。已知电路中只有一处故障，且发生在电阻R1或R2上。
请写出两电表的示数及其对应的故障_____________。
三、作图题
23．（2023·上海长宁·统考一模）在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合开关S后，滑动变阻器才能工作，且向右移动滑片P时，小灯泡L的亮度不变，电流表的示数变小。
24．（2022·上海长宁·统考一模）如图所示的电路，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关S，当滑动变阻器的滑片向右移动时，电压表的示数变大。
25．（2021·上海·统考一模）在如图中，将电源、电流表、电压表三个元件符号正确填入电路的空缺处。要求：开关S闭合后R与L串联，且电压表测小灯L两端的电压。
( )
26．（2021·上海·统考一模）在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上，补上后要求：闭合开关S后，当滑动变阻器的滑片自中点向左移动时，电流表的示数不变且不为零。
四、计算题
27．（2023·上海长宁·统考一模）在如图所示的电路中，电源电压为6伏保持不变，电阻R1的阻值为5欧，电阻R2的阻值为20欧。闭合开关S，求：
（1）电阻R1通电10秒所消耗的电能；
（2）电流表示数I。
28．（2023·上海长宁·统考一模）在如图所示的电路中，电源电压为18伏保持不变，电阻R1的阻值为10欧，滑动变阻器上标有“1安”字样。闭合电键S，电压表示数为5伏。
（1）求通过电阻R1的电流I1；
（2）求此时滑动变阻器R2连入电路中的电阻值；
（3）移动滑动变阻器滑片P过程中，电源电压与电压表示数比值的最大值为6，求电压表最大示数和最小示数的差值ΔU1。
29．（2022·上海长宁·统考一模）如图所示的电路，电源电压为6伏，电阻R1的阻值为10欧。闭合开关S，电压表的示数为2伏。求
（1）电流表的示数I1；
（2）电阻R2的阻值。
30．（2022·上海长宁·统考一模）如图（a）所示的电路，电源电压为10伏且不变，电阻R1的阻值为20欧，滑动变阻器R2标有“20欧 2安”字样，电流表的表盘如图（b）所示。闭合开关S，电流表的示数为1.5安。求：
（1）通过电阻R1的电流I1；
（2）滑动变阻器的阻值R2；
（3）移动滑动变阻器滑片P的过程中，电流表示数的最大值Imax和最小值Imin。
31．（2021·上海·统考一模）在图(a)所示电路中，电源电压为24V且保持不变，滑动变阻器R上标有“50Ω 1.5A”字样，电表的表盘如图(b)所示。闭合开关S后，电流表A的示数为0.7A，电压表V的示数为10V。求：
(1)变阻器R2消耗的电功率P2；
(2)定值电阻R1的阻值；
(3)在电路安全的条件下，电路中最大电流与最小电流的比值。
五、综合题
32．（2023·上海长宁·统考一模）小华做“用电流表、电压表测电阻”实验，现有电源（电压为1.5伏的整数倍保持不变）、待测电阻、电流表、电压表、滑动变阻器、开关各一个，以及导线若干。他正确串联电路后， 将电压表并联在电路中。闭合开关，移动滑动变阻器滑片，将测得的两组数据记录在表一中。小华观察数据思考后重新连接了电压表，将新测得的两组数据记录在表二中。小华通过数据处理求出了待测电阻的阻值，完成实验。
表一
表二
实验
电压表示数
电流表示数
实验
电压表示数
电流表示数
序号
（伏）
（安）
序号
（伏）
（安）
1
3.6
0.22
3
3.2
0.32
2
2.8
0.32
4
3.8
0.36
（1）获得表一实验数据的过程中，小华将电压表并联在_____的两端；
（2）实验中小华所用的电源电压为______伏；
（3）根据实验数据计算待测电阻的阻值( )（结果保留至0.1欧）。
六、简答题
33．（2022·上海长宁·统考一模）在图所示的电路中，电源电压为U0保持不变。闭合开关S，电路正常工作。一段时间后观察到仅一电表示数变大。若电路中仅有一处故障，且只发生在电阻R1、R2上，请根据以上信息写出电压表V1和电流表A的示数及相对应的故障。
七、实验题
34．（2022·上海长宁·统考一模）现有电压可调节的电源甲（2伏、4伏、6伏、8伏、10伏和12伏六档）和电压恒为4.5伏的电源乙各一个，电流表、电压表和开关各2个，标有“10Ω 2A”字样的滑动变阻器、约为10欧的待测电阻A和约为50欧的待测电阻B各一个，导线若干。在进行测电阻的实验中，小华选用了电阻A，而小明选用了电阻B，由于只有一个滑动变阻器，两人讨论后开始设计实验方案，并分配了实验器材。
① 在设计实验方案的过程中，
（a）小华和小明先选用电源乙，并按照正确连接电路的要求设计电路。如图甲所示，是小华粗略估算的电流表指针偏转的大致范围。根据小华的标识方法，请在图乙中画出小明实验过程中电流表指针偏转的大致范围______；
（b）根据上述电流表指针偏转的范围，小明应选择图______进行实验，理由是______；
② 经过思考，他们重新合理分配了实验器材。在实验中，小华正确连接电路，实验步骤规范，闭合开关后，发现电流表的指针恰好指在0.22安刻度处，此时小华测得电阻A的阻值为______欧。小明在实验中发现电流表的最大示数为0.22安，则小明测得电阻B的阻值为______欧。（计算结果均保留1位小数）
35．（2021·上海·统考一模）“测定小灯泡的电功率”实验的原理是_______，实验中，所选电源电压应______小灯泡的额定电压（选填“大于”、“等于”或“小于”）；使用电流表时，所测电流不得超过它的______。为达成实验目的，______（选填“需要”或“不需要”）使用滑动变阻器。
36．（2021·上海·统考一模）现有电源（已知其电压为2伏整数倍）、两个电流表、一个10欧的定值电阻R，一个待测电阻Rx，小明想利用现有器材测出待测电阻的阻值，于是他设计连接了如图（a）所示的电路：
(1)小明将两个电流表分别接入a、b、c中的两点，闭合开关，两电表示数如图（b）、（c）所示，请判断电流表A2接入的位置，并说明理由。______
(2)求出待测电阻Rx的阻值。______（请写出过程）
(3)小红同学认为小明同学的实验结果可能存在较大的误差，理由是______。为了减小误差，可进行的操作是：______
A．换不同电压的电源继续实验
B．换不同阻值的定值电阻继续实验
C．换其他待测电阻继续实验
答案：
1．A
【详解】金属棒AB和CD并联在电路中，因并联电路各支路两端的电压相等，故有
UAB= UCD
同种金属棒AB和CD长度相同，AB横截面积小，故导体AB的电阻大，根据可知
ICD > IAB
故BCD错误，A正确。
故选A。
2．C
【详解】灯泡的实际功率越大，灯泡越亮，灯泡的亮暗程度取决于灯泡的实际功率的大小，故C符合题意，ABD不符合题意。
故选C。
3．B
【详解】ABC．由图可知，该电路为电阻R1、R2的并联电路，电流表测该电路的电流，电压表测电阻R1两端的电压。闭合开关S后，现将R1和滑动变阻器R2的位置互换，此时电路仍为并联电路，电流表测该电路的电流，电压表测电阻R2两端的电压。由于两次电路均为并联电路，根据并联电路特点，电压表示数始终等于电源电压，向左移动滑动变阻器的滑片，电压表示数仍不变，等于电源电压。但由于滑动变阻器接入电路的阻值变小，由可知，该支路电流表大，由并联电路各支路互不影响可知，另一条支路电流不变，则干路电流变大，即电流表示数变大。故AC错误，B正确；
D．断开开关S后，电路为R1的简单电路，电压表测电源电压，故示数不变，由于缺少一条支路，故总电流变小，即电流表示数变小。故D错误。
故选B。
4．C
【详解】导体电阻大小的影响因素：导体的材料、长度、横截面积和温度。电阻是导体的一种特性，和导体中的电流、导体两端的电压、导体密度的大小无关，故选C。
5．A
【详解】由于两电阻串联，所以，通过它们的电流相等，即I1=I2；由于U=IR，且R1>R2，所以，U1>U2。故BCD不符合题意，A符合题意。
故选A。
6．D
【详解】由图可知，R1和R2串联，电压表V1与V2分别测量R1和R2两端的电压。
AB．由串联分压可知，原来电压表V1与V2示数的比值
不移动滑片P，用定值电阻R3替换电阻R1，电压表V1与V2示数的比值为
因为
R3＜R1
且R2的阻值不变，所以电压表V1与V2示数的比值变小，如果向右移动滑片P，R2的阻值变大，电压表V1与V2示数的比值更变小，故AB不符合题意；
C．电源电压不变，不移动滑片P，用定值电阻R3替换电阻R1，由串联分压可知电压表V1与V2示数的比值
减小电源电压，不移动滑片P，电压表V1与V2示数之比为
电压表V1与V2示数的比值与原来电源电压不变，用定值电阻R3替换电阻R1时比值相同，故C不符合题意；
D．增大电源电压，向左移动滑片P，R2的阻值变小，由串联分压可知，电压表V1与V2示数的比值为
R3的阻值不变，R2的阻值变小，电压表V1与V2示数的比值变大，可以使电压表V1与V2示数的比值和替换R1前相同，故D符合题意。
故选D。
7．C
【详解】滑动变阻器是利用了改变接入电路中电阻线的长度，改变接入电路中的电阻，从而改变电路中的电流的．通过改变长度来改变电阻，会使电路中的电流和电压发生改变，电流和电压的变化只是电阻变化的结果．
8．B
【详解】A．家庭电路中，各用电器是并联的，在并联电路中，干路电流等于各支路电流之和，因此家庭电路中使用的用电器越多，总电流越大，故A不符合题意；
B．并联电路中，支路越多，电路的总电阻越小，故B符合题意；
C．影响总电功的因素除了用电器的电功率之外，还与用电器工作的时间有关，故C不符合题意；
D．家庭电路中使用的用电器越多，其总功率等于各用电器功率之和，因此总功率越大，故D不符合题意。
故选B。
9．B
【详解】A1、A2示数为同一电路中干路电流和支路电流，不可能相等，现有两个电流表的示数相同，电源电压相等且保持不变，A1、A3示数可能相等，则R1一定大于R3、R4，R2与R3、R4无法比较；A2、A3示数可能相等，则R1、R2中的电流小于A3，R1、R2一定大于R3、R4；故①③正确，②④错误。
故选B。
10．B
【详解】当开关S由断开到闭合时，灯泡被短路，电路中电流增大，电压表示数增大，电压表V与电流表A示数的乘积变大，电压表V与电流表A示数的比值为定值电阻阻值，不会变化。
故选B。
11． 220 并联 变小
【详解】[1]我国居民用电的电压为220V，所以教室中日光灯的工作电压为220V。
[2]教室中投影仪和电风扇可以独立工作、互不影响，因此是并联的。
[3]每多使用一个用电器，电路的总功率变大，但电压不变，根据可知，家庭电路的总电阻变小。
12． 30 30 4.8
【详解】[1]导体两端的电压为6V，电流为0.2A，则该导体的电阻为
[2]电阻不会随着电压的改变而改变，所以当导体两端电压为 12伏时，该导体的电阻还是为30欧。
[3]当导体两端电压为 12V时，电阻的电功率为
13． 滑动变阻器 变小 越小
【详解】[1]由电路图可知，R1为定值电阻，具有保护电路的作用，R2为滑动变阻器。
[2]当车越轻时，滑动变阻器接入电路的电阻越大，电路总电阻越大，根据可知，电源电压一定时，电路总电阻越大，电路中电流越小，车重表的示数越小。
[3]若车重表是电压表改装而成的，现将它与R1并联，当车越轻时，滑动变阻器接入电路的电阻越大，电路总电阻越大，根据可知，电源电压一定时，电路总电阻越大，电路中电流越小，根据U=IR可知，电阻R1两端的电压越小，即车重表的示数越小。
14． 负 排斥 C
【详解】(1)[1]电子带负电。
[2]同种电荷相互排斥，所以电子会受到带负电的物体甲的排斥。
(2)[3]异种电荷相互吸引，所以电子会受到带正电的物体甲的吸引，移动到a端，使a端带负电，而b端缺失了负电荷而带正电，故C符合题意。
15． 电压表V1示数为3U0，电压表V2示数为零，则R1断路 电压表V1示数为零，电压表V2示数为3U0，则R2断路
【详解】[1][2]闭合开关S后，该电路为电阻R1、R2的串联电路，电流表测该电路的电流，电压表V1测电阻R1两端的电压，示数为2U0，。电压表V2测电阻R2两端的电压，示数为U0。则电源电压为
①若电阻R1断路，则电压表V1串联在电路中，测量电源电压，示数为3U0，没有电流经过电压表V2，故电压表V2的示数为零，电流表的示数为零，满足三个电表中仅有一个电表的示数变大，故电阻R1断路符号题意，此时电压表V1示数为3U0，电压表V2示数为零；
②若电阻R1短路，只有R2接入电路，电压表V1测一段导线两端的电压，则电压表V1的示数变为0，由于电阻总电阻变小，根据欧姆定律，电路中的电流变大，电流表的示数变大，电压表V2测量电源电压，示数为3U0。有两个电表的示数变大，故不符合题意，故舍去；
③同理若R2短路，只有R1接入电路，则电压表V1测量电源电压，示数为3U0，其示数变大，由于电阻总电阻变小，根据欧姆定律，电路中的电流变大，电流表的示数变大。电压表V2测一段导线两端的电压，电压表V2的示数为0，有两个电表的示数变大，故不符合题意，故舍去；
④若R2断路，则V2串联在电路中，测量电源电压，示数为3U0，电压表V1示数为零，电流表的示数为零，符合只有一个电表示数变大，故电阻R2断路符号题意，此时电压表V2示数为3U0，电压表V1示数为零。
故综上所述，若电压表V1示数为3U0，电压表V2示数为零，则R1断路；若电压表V1示数为零，电压表V2示数为3U0，则R2断路。
16． 电压 1.5 并联
【详解】[1]电荷在电路中定向运动时，电路两端需要电压，电压是使导体中的自由电荷定向移动形成电流的原因。
[2]家用小电器常用干电池作电源，一节干电池的电压为1.5伏。
[3]家庭电路中，所有用电器是并联的，客厅和房间的灯是并联的。
17． 0.6 10 1
【详解】[1]通过该导体的电流为
[2]其电阻为
[3]若该导体两端的电压增加到10伏，其电阻不变，则此时通过它的电流为
18． 并联 220 电能
【详解】[1][2]家庭电路中，电灯、电视机、电扇都是家用电器，家用电器之间是并联的，工作时互不影响；我国家庭电路电压是220V，故他们在工作时正常的电压都是220V。
[3]家用电器工作时，消耗的是电能，电能用电能表来测量。
19． 电压 托里拆利 小
【详解】[1]欧姆首先揭示了同一导体中，即电阻一定时，通过导体的电流和电压的关系。
[2]托里拆利实验利用水银测定了大气压的值，水银密度大，很小的高度就会产生较大的压强，操作更方便。
[3]大气压随高度的变化而变化，海拔高度越高，空气越稀薄，大气压强越小。
20． 0.5 30 12
【详解】通过该导体的电流为I＝＝0.5A；这段时间内电流做的功为W＝UIt＝6V×0.5A×10s＝30J；导体的电阻为R＝＝12Ω。
21． 甲 0.25 1000
【详解】[1]由表格信息可知，两灯均正常工作时，甲灯的电功率为9W，乙灯的电功率为1W，决定灯泡亮度的是灯泡的实际功率，所以甲灯更亮。
[2]通过甲灯的电流为
[3]1度电，即1kW·h，可供乙灯连续正常工作时间为
22．R2断路，此时电压表示数V示数为U0，电流表示数为0；或者R2短路，此时电压表示数为0，电流表A示数为2I0。
【详解】由图可知，该电路为串联电路，电流表测量电路中的电流，电压表V测量的是R2两端的电压。
①若电阻R1断路，则电流表示数为0，电压表V示数为0，两表示数都变小，不符合题意；
②若电阻R1短路，电路的总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表示数变大；电压表V测量的是R2两端的电压，也是电源电压U0，故电压表V示数变大，两表示数都变大不符合题意；
③若R2断路，电压表串联在电路中，测量电源电压，此时电路中无电流，电压表V示数为U0，示数变大，电流表示数为0，示数变小，只有一表示数变小，符合题意；
④若R2短路：电压表V被短路，此时电压表V示数为0，电路中只有R1接入电路中，由于两个电阻相同，则根据欧姆定律可知，此时电流表A示数为2I0，示数变大，只有一表示数变小，符合题意。
综上所述，此时故障可能为：R2断路，此时电压表示数V示数为U0，电流表示数为0；或者R2短路，此时电压表示数为0，电流表A示数为2I0。
23．
【详解】由题知，闭合电键S后，向右移动滑动变阻器的滑片P，小灯泡L亮度不，说明变阻器与灯泡在工作时互不影响，即变阻器与灯泡应并联；向右移动滑片P，电流表示数变小，说明变阻器连入电路的阻值变大，电流表在干路，故应将变阻器的左下接线柱接入电路中，且与图中灯泡左侧接线柱相连，滑动变阻器右上接线柱与电流表负接线柱（或灯泡右侧接线柱）相连。如图
24．
【详解】根据题意知道，应使灯泡与变阻器串联，电压表应与灯泡并联，由于当滑动变阻器的滑片向右移动时，电压表的示数变大，说明变阻器接入电路中的电阻变小，变阻器分得的电压变小，灯泡两端的电压变大，即电压表的示数变大，由图知道，可以把滑动变阻器的右下方接入电路，由电源是由两节干电池串联知道，电源电压为3V，故电压表的量程应为0～3V，电路如下图
25．
【详解】假设左端空缺处是电压表，那么开关闭合后，电流流过R后，为了R与L串联，中间空缺处不能是电流表，那么只能是电压表，右边空缺处是电流表，这种情况下电压表并接在小灯L两端，测的是小灯L两端的电压，电流流过R后，会继续流过L，再流过电流表，回负极，R与L是串联的；这种元件符合摆放位置符合题意，答案如下图所示。
26．
【详解】滑动变阻器的滑片向左移动时，电流表的示数不变且不为零，滑动变阻器与灯泡并联，电流表测量通过灯泡的电流，如图所示：
27．（1）72J；（2）1.5A
【详解】解：（1）由图可知，该电路为电阻R1、R2的并联电路，电流表测该电路的干路电流。根据并联电路的电压特点和欧姆定律可知，通过电阻R1的电流为
电阻R1通电10秒所消耗的电能
W=U1I1t=6V×1.2A×10s=72J
（2）通过电阻R2的电流为
干路电流即电流表示数为
I=I1+I2=1.2A+0.3A=1.5A
答：（1）电阻R1通电10秒所消耗的电能是72J；
（2）电流表示数是1.5A。
28．（1）0.5A；（2）26Ω；（3）7V
【详解】解：（1）根据电路图可知，R1与R2串联，电压表测量R1两端的电压，又因为R1＝10Ω，所以通过电阻R1的电流
（2）根据串联电路电压规律，此时R2两端电压为
串联电路电流处处相等，则I2=0.5A，此时滑动变阻器R2连入电路中的电阻值为
（3）电源电压和电压表示数的比值最大为6，此时电压表示数为最小值，则有
解得
滑动变阻器R2上标有“1A”字样，表示变阻器允许通过的最大电流为1A，即电路的最大电流为1A，此时电压表示数有最大值
电压表最大示数和最小示数的差值
答：（1）通过电阻R1的电流I1为0.5A；
（2）此时滑动变阻器R2连入电路中的电阻值为26Ω；
（3）电压表示数的最大值和最小值的差值为7V。
29．（1）0.2A；（2）20Ω
【详解】解：（1）由电路图可知，两电阻串联，电压表测电阻R1两端电压，电流表测量电路中的电流，电流表的示数
（2）电阻R2两端的电压
U＝U-U1＝6V-2V＝4V
由串联电路电流的规律可知通过R2的电流
I2=I1=0.2A
电阻R2的阻值
答：（1）电流表的示数是0.2A；
（2）电阻R2的阻值是20Ω。
30．（1）0.5A；（2）10Ω；（3）2.5A，1A
【详解】解：（1）通过电阻R1的电流
（2）通过滑动变阻器R2的电流
I2＝I－I1＝1.5A－0.5A＝1A
滑动变阻器接入的阻值
（3）由于滑动变阻器允许通过的最大电流为2安，所以，移动滑动变阻器滑片P的过程中，电流表示数的最大值
Imax＝2A＋0.5A＝2.5A
当R2最大＝20Ω时，通过滑动变阻器的电流
则
Imin＝I1＋I2'＝0.5A＋0.5A＝1A
答：（1）通过电阻R1的电流是0.5A；
（2）滑动变阻器的阻值是10Ω；
（3）移动滑动变阻器滑片P的过程中，电流表示数的最大值是2.5A，最小值是1A。
31．(1)7W；(2)20Ω；(3)2.67
【详解】解：(1)由题意可知，滑动变阻器两端的电压为10V，通过的电流为0.7A，故其功率为
P2=U2I2=10V×0.7A=7W
(2)由串联电压规律可得定值电阻的电压为
U1=U-U2=24V-10V=14V
由欧姆定律得
(3)由题意可得，当滑动变阻器阻值为0时，即当R2min=0时，电流最大，最大电流为
为了电路安全，当电压表示数为15V时，此时电流最小，即当滑动变阻器电压U2max=15V时，有最小电流，此时定值电阻电压最小，其最小电压为
U1min=U-U2max=24V-15V=9V
电路中最小电流为
电路中最大电流与最小电流的比值为
答：(1)变阻器R2消耗的电功率P2为7W；
(2)定值电阻R1的阻值为20Ω；
(3)在电路安全的条件下，电路中最大电流与最小电流的比值为2.67。
32． 滑动变阻器 6 10.4Ω
【详解】（1）[1]待测电阻与滑动变阻器串联，电流表测电路电流，当电流变大时，根据可知，待测电阻的电压变大，由串联电路分压定律可知，滑动变阻器两端电压变小，根据表一中数据可知电压表并联在滑动变阻器两端了。
（2）[2]根据表二中数据可知电压表并联在待测电阻两端，则由实验序号2和序号3可知：当电路电流为0.32A时，待测电阻两端电压为3.2V，滑动变阻器两端电压为2.8V，所以可得电源电压为
U总=3.2V+2.8V=6V
（3）[3]电源电压为6V，表一中电压表并联在滑动变阻器两端，表二中电压表并联在待测电阻两端，因此实验序号1待测电阻电压为
实验序号1待测电阻为
同理可得实验序号2待测电阻为
实验序号3待测电阻为
实验序号4待测电阻为
则待测电阻的阻值为
33．电压表示数为，电流表A示数为0，断路； 电压表示数为0，电流表A示数为0，断路
【详解】两端电阻串联，电压表V1测量R1的电压，电压表V2测量R2的电压，若R1的短路，则电压表V1的示数变为0，电压表V2的示数变大，电流表的示数变大，与仅一电表示数变大不符，同理若电阻R2短路，电压表V1的示数变为变大，电压表V2的示数为0，电流表的示数不变，故不符合题意；
若电阻R1断路，电压表串联在电路中，测量的示数为，示数变大，而没有电流经过V2，故电压表V2的示数为0，电流表的示数也为0，与题意相符，故此时电压表示数为，电流表A示数为0，断路；
同理，若电阻R2断路，电压表串联在电路中，测量的示数为，示数变大，电压表V1示数为0，电流表的示数变为0，故此时电压表示数为0，电流表A示数为0，断路。
34． a 若选择4.5伏的电源乙和滑动变阻器，电流表指针偏转范围过小，很难读出滑片在不同位置情况下三组明显差异的电流值（或只有选择电源甲，才能读出三组较明显差异的电流值） 10.5 54.5
【详解】①（a）[1]小华粗略估算的电流表指针偏转的大致范围为，电源电压为4.5V,因此电路中的电阻范围约为
故小华选择了10Ω的待测电阻A和“10Ω 2A”字样的滑动变阻器；小明只能选择 的待测电阻B和滑动变阻器，小明实验过程中电流表指针偏转的大致范围
在图上画出两个电流值，如图
（b）[2][3]根据上述电流表指针偏转的范围，小明应选择图a进行实验，理由是：若选择4.5V的电源乙和滑动变阻器，电流表指针偏转范围过小，很难读出滑片在不同位置情况下三组明显差异的电流值；只有选择电源甲，改变电源的电压，才能读出三组较明显差异的电流值。
②[4]在实验中，小华正确连接电路，实验步骤规范，闭合开关后，发现电流表的指针恰好指在0.22安刻度处，此时电路中的电流最小，电阻最大，电路的总电阻为
[5]小明采用图a，在实验中发现电流表的最大示数为0.22安，此时电路中电压最大为12V，则小明测得电阻B的阻值为
35． P=UI 大于 量程 需要
【详解】[1]“测定小灯泡的电功率”需要测量电压和电流，实验的原理是P=UI。
[2]实验中，所选电源电压应大于小灯泡的额定电压，否则小灯泡不能正常发光。
[3]使用电流表时，所测电流不得超过它的量程，否则会损坏电流表。
[4]实验过程中，要改变灯泡两端电压，需要使用滑动变阻器。
36． 见解析 见解析 只做了一组实验，误差较大 A
【详解】(1)[1]图（b）中的电流表A1所选的量程是0～0.6A，分度值为0.02A，则示数为0.4A；图（c）中的电流表A2所选的量程是0～0.6A，分度值为0.02A，则示数为0.1A；则电流表A2示数小于电流表A1示数；由电路图可知：a、c两点分别在支路上，b在干路上，则根据并联电路中干路电流等于各个支路电流之和可知：并联电路中干路电流大于支路电流，所以，电流表A2接入的位置是a或c；若电流表A2接入的位置是a点，电源电压
U=I2R=0.1A×10Ω=1V
由于电源电压为2伏整数倍，所以，电流表A2接入的位置不是a点，是c点。
(2)[2]若A1接入b点，则电源电压
U=IR=(0.4A-0.1A)×10Ω=3V
不是2伏整数倍；故A1接入b点，则通过R的电流为
IR=I1=0.4A
电源电压
U=IRR=0.4A×10Ω=4V
Rx的阻值为
Rx==40Ω
(3)[3][4]只做了一组实验，误差较大。实验中，存在着实验误差；为了减小误差，还需进行的操作通过改变待测电阻两端电压和通过它的电流，多测几组数据，多次测量取平均值的方法，减小误差，故可进行的操作是换不同电压的电源继续实验。故选A。
相关试卷
【中考物理】2021-2023近三年上海市长宁区统考一模真题专项练习—填空题（含解析）： 这是一份【中考物理】2021-2023近三年上海市长宁区统考一模真题专项练习—填空题（含解析），共13页。试卷主要包含了填空题等内容，欢迎下载使用。
【中考物理】2021-2023近三年上海市静安区统考一模知识点真题专项练习—电磁学（基础题）含解析： 这是一份【中考物理】2021-2023近三年上海市静安区统考一模知识点真题专项练习—电磁学（基础题）含解析，共27页。试卷主要包含了单选题，填空题，综合题，作图题，计算题，实验题等内容，欢迎下载使用。
【中考物理】2020-2022近三年上海市长宁区统考二模知识点真题专项练习—电磁学（提升题）含解析： 这是一份【中考物理】2020-2022近三年上海市长宁区统考二模知识点真题专项练习—电磁学（提升题）含解析，共22页。试卷主要包含了单选题，填空题，综合题，作图题，计算题，实验题等内容，欢迎下载使用。
