【中考物理】2020-2022近三年上海市杨浦区统考一模知识点真题专项练习—电磁学（基础题）含解析

这是一份【中考物理】2020-2022近三年上海市杨浦区统考一模知识点真题专项练习—电磁学（基础题）含解析，共35页。试卷主要包含了单选题，填空题，作图题，计算题，实验题等内容，欢迎下载使用。

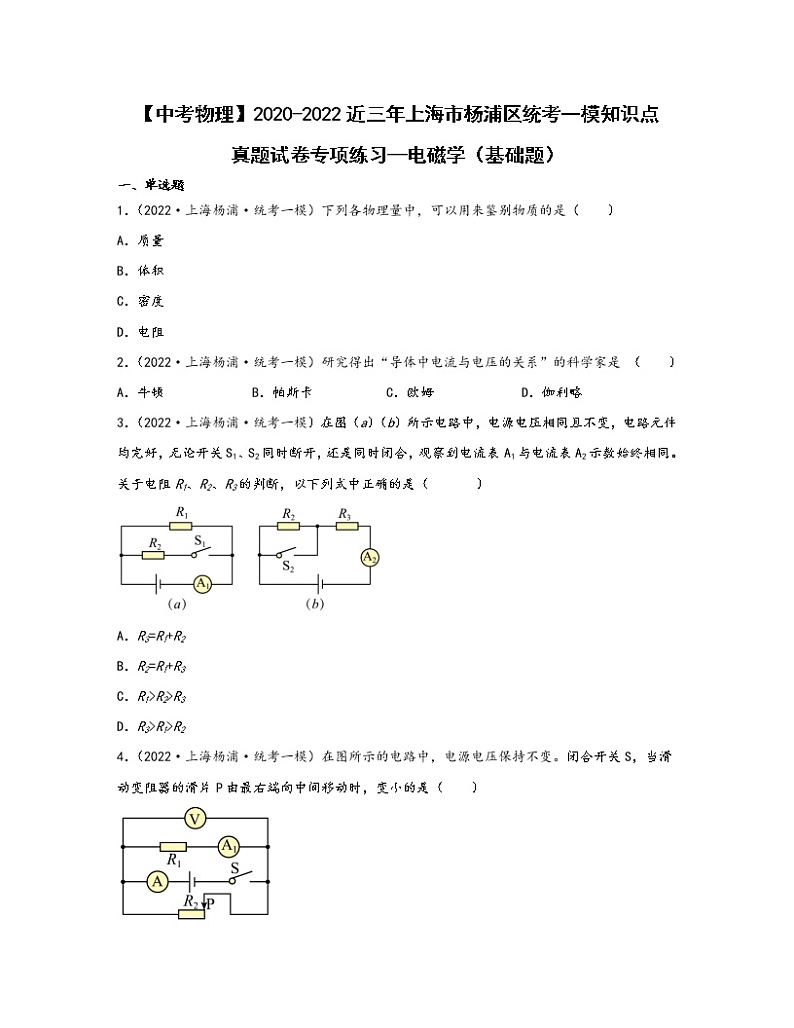

【中考物理】2020-2022近三年上海市杨浦区统考一模知识点
真题试卷专项练习—电磁学（基础题）
一、单选题
1．（2022·上海杨浦·统考一模）下列各物理量中，可以用来鉴别物质的是（　　）
A．质量
B．体积
C．密度
D．电阻
2．（2022·上海杨浦·统考一模）研究得出“导体中电流与电压的关系”的科学家是 （　　）
A．牛顿 B．帕斯卡 C．欧姆 D．伽利略
3．（2022·上海杨浦·统考一模）在图（a）（b）所示电路中，电源电压相同且不变，电路元件均完好，无论开关S1、S2同时断开，还是同时闭合，观察到电流表A1与电流表A2示数始终相同。关于电阻R1、R2、R3的判断，以下列式中正确的是（   ）

A．R3=R1+R2
B．R2=R1+R3
C．R1>R2>R3
D．R3>R1>R2
4．（2022·上海杨浦·统考一模）在图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P由最右端向中间移动时，变小的是（　　）

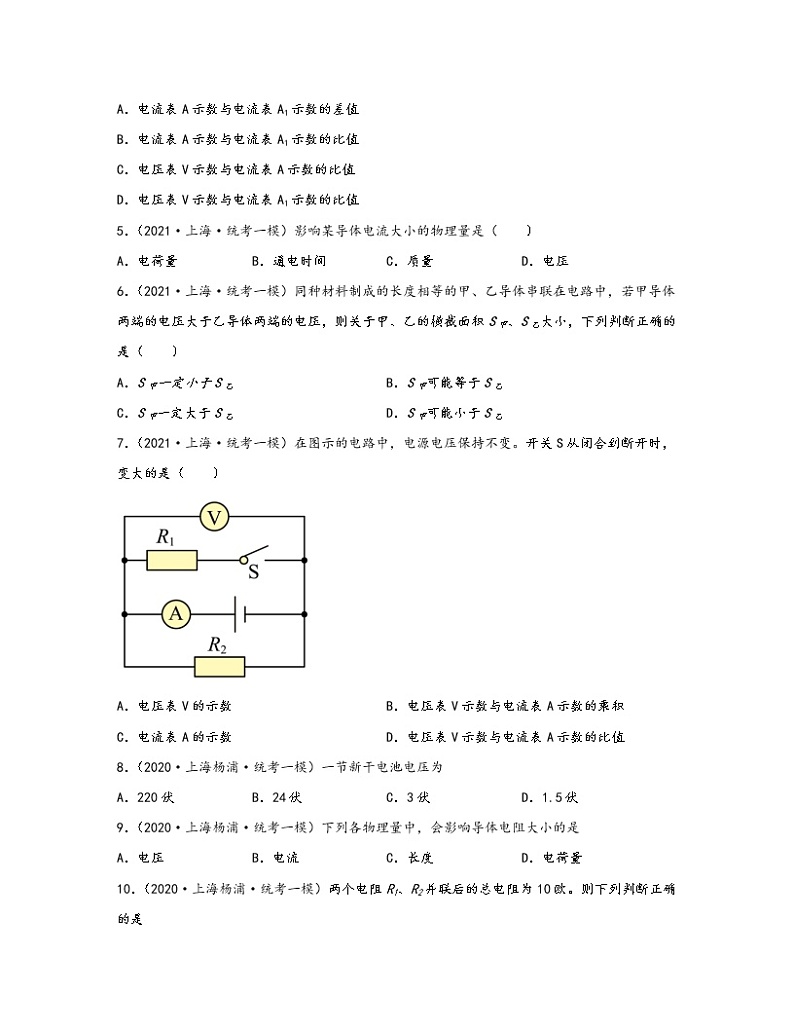

A．电流表A示数与电流表A1示数的差值
B．电流表A示数与电流表A1示数的比值
C．电压表V示数与电流表A示数的比值
D．电压表V示数与电流表A1示数的比值
5．（2021·上海·统考一模）影响某导体电流大小的物理量是（　　）
A．电荷量 B．通电时间 C．质量 D．电压
6．（2021·上海·统考一模）同种材料制成的长度相等的甲、乙导体串联在电路中，若甲导体两端的电压大于乙导体两端的电压，则关于甲、乙的横截面积S甲、S乙大小，下列判断正确的是（　　）
A．S甲一定小于S乙 B．S甲可能等于S乙
C．S甲一定大于S乙 D．S甲可能小于S乙
7．（2021·上海·统考一模）在图示的电路中，电源电压保持不变。开关S从闭合到断开时，变大的是（　　）

A．电压表V的示数 B．电压表V示数与电流表A示数的乘积
C．电流表A的示数 D．电压表V示数与电流表A示数的比值
8．（2020·上海杨浦·统考一模）一节新干电池电压为
A．220伏 B．24伏 C．3伏 D．1.5伏

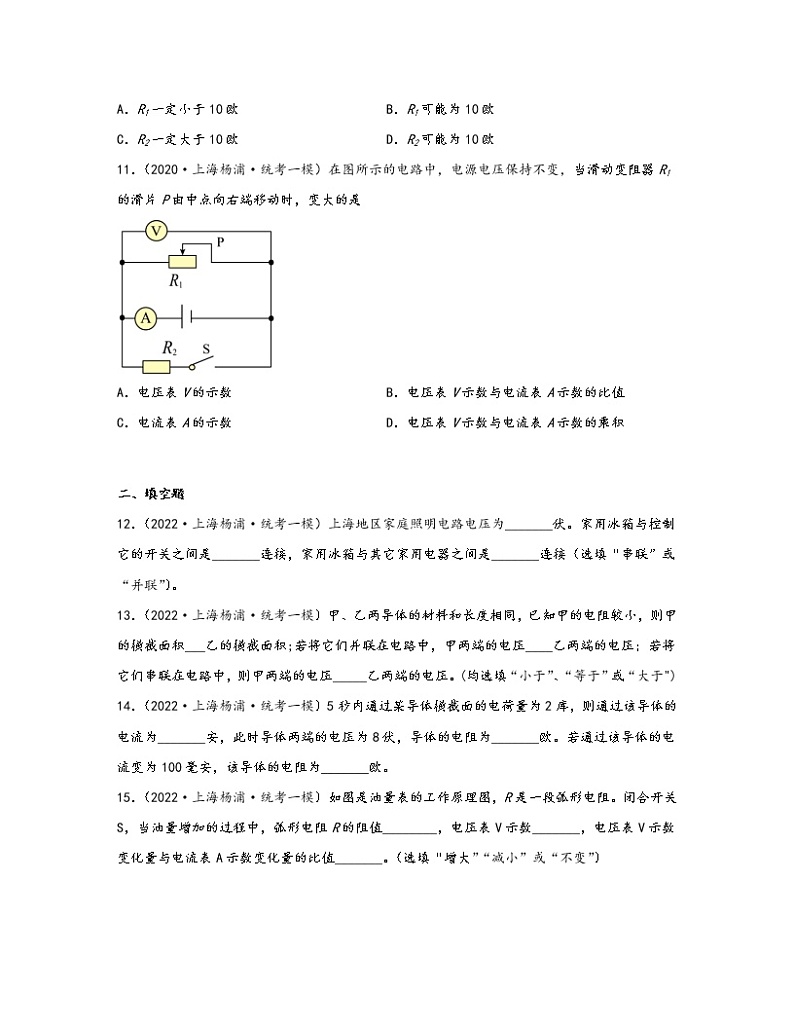

9．（2020·上海杨浦·统考一模）下列各物理量中，会影响导体电阻大小的是
A．电压 B．电流 C．长度 D．电荷量
10．（2020·上海杨浦·统考一模）两个电阻R1、R2并联后的总电阻为10欧。则下列判断正确的是
A．R1一定小于10欧 B．R1可能为10欧
C．R2一定大于10欧 D．R2可能为10欧
11．（2020·上海杨浦·统考一模）在图所示的电路中，电源电压保持不变，当滑动变阻器R1的滑片P由中点向右端移动时，变大的是

A．电压表V的示数 B．电压表V示数与电流表A示数的比值
C．电流表A的示数 D．电压表V示数与电流表A示数的乘积

二、填空题
12．（2022·上海杨浦·统考一模）上海地区家庭照明电路电压为_______伏。家用冰箱与控制它的开关之间是_______连接，家用冰箱与其它家用电器之间是_______连接（选填“串联”或“并联”）。
13．（2022·上海杨浦·统考一模）甲、乙两导体的材料和长度相同，已知甲的电阻较小，则甲的横截面积___乙的横截面积;若将它们并联在电路中，甲两端的电压____乙两端的电压；若将它们串联在电路中，则甲两端的电压_____乙两端的电压。(均选填“小于”、“等于”或“大于")
14．（2022·上海杨浦·统考一模）5秒内通过某导体横截面的电荷量为2库，则通过该导体的电流为_______安，此时导体两端的电压为8伏，导体的电阻为_______欧。若通过该导体的电流变为100毫安，该导体的电阻为_______欧。
15．（2022·上海杨浦·统考一模）如图是油量表的工作原理图，R是一段弧形电阻。闭合开关S，当油量增加的过程中，弧形电阻R的阻值________，电压表V示数_______，电压表V示数变化量与电流表A示数变化量的比值_______。（选填“增大”“减小”或“不变”）

16．（2022·上海杨浦·统考一模）在“探究液体内部的压强与哪些因素有关”实验中，通过观察U形管两边液面的_______来判断液体内部的压强大小。分析比较图情景，可得初步结论：_______；为了得到普遍规律，可换用_______重复实验。在“用滑动变阻器改变电路中的电流”实验中，闭合开关前，应将变阻器的滑片移至一端，使其连入电路中的阻值_______。

17．（2022·上海杨浦·统考一模）在图所示的电路中，电源电压为U0且保持不变。闭合开关S，发现电压表示数始终为U0。若电路中仅有一处故障，且只发生在电阻R1、R2上，请根据以上信息，写出开关S闭合前后电流表示数的变化情况及对应的故障。_______

18．（2021·上海·统考一模）上海地区家庭电路的电压为 __________伏，电视机与空调是__________连接的（选填“串联”或“并联”），当家中开启的用电器增加时，电路中的总电阻__________（选填“变大”、“变小”或“不变”）．
19．（2021·上海·统考一模）某导体两端的电压为3伏时，通过该导体的电流为0.3安，10秒内通过该导体横截面的电荷量为___________库，导体的电阻为___________欧，若该导体两端的电压改变为6伏时，导体的电阻为___________欧。
20．（2021·上海·统考一模）在图示的电路中，电源电压保持不变。闭合开关S，将滑动变阻器的滑片P向左移动，电流表A的示数 ______ ，电压表V的示数 ______ ，电压表V示数和电压表V1示数的差值与电流表A示数的比值 ______ 。（均选填“变大”、“变小”或“不变”）

21．（2021·上海·统考一模）在图示电路中，电源电压保持不变，电阻R1、R2的阻值均为R0。闭合开关S，电路正常工作，电压表示数为U0。一段时间后，仅有一个电表示数变小。若电路中仅有一处故障，且只发生在电阻R1、R2上。请根据相关信息写出此时两电表示数及相对应的故障。___________

22．（2021·上海·统考一模）在“测定盐水密度”的实验中，实验原理是 ___________ ；如图所示，用电子天平测质量，测量前，将量筒置于电子天平的中央，完成电子天平的“ ___________ ”操作。在“用电流表测电流”的实验中，电路连接时，电流从电流表 ___________ 接线柱流入；实验数据记录完成后，断开开关，拆除电路， ___________ 实验器材。

23．（2020·上海杨浦·统考一模）上海市家庭照明电路的电压为____伏;电视机与节能灯之间的连接方式是_____的(选填“并联”或“串联”)，正常工作时，通过它们的电流是_____的(选填“相同”或“不相同”)。
24．（2020·上海杨浦·统考一模）某导体两端的电压为12伏,通过该导体的电流为0.6安，则5秒内通过该导体横截面的电荷量为____库， 该导体的电阻为______欧。若通过该导体的电流为1.2安，其电阻为_____欧。
25．（2020·上海杨浦·统考一模）在图所示的电路中，电源电压保持不变。当开关S从断开到闭合，电压表V的示数_____， 电流表A的示数_____.闭合开关S,向左移动潜动变阻器滑片P的过程中电压表V示数与电流表A示数的比值_____(均选填“变大”、“变小”或“不变”)。

26．（2020·上海杨浦·统考一模）在图所示电路中,电源电压为Uo且保持不变，闭合开关S，电路正常工作。一段时间后,观察到一个电压表示数变小，在电路中正确连接一个电流表，观察到电流表有示数。若电路中仅有一处故障，且只发生在电阻R1、R2上，请根据以上信息写出两电压表示数及相对应的故障。 ______________

27．（2020·上海杨浦·统考一模）在图中○的里填上适当的电表符号,使之为正确的电路图。
( )

28．（2020·上海杨浦·统考一模）在图（a）所示的电路中，电源电压为18伏不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“  1A”字样，将一个表盘如图（b）所示的电压表并联在电路中。闭合开关S，通过R1的电流为0.6安。

(1)求R1两端的电压U1。_______
(2)求滑动变阻器R2的阻值。________
(3)在移动滑动变阻器滑片P过程中，电压表示数的变化量ΔU为8伏。请判断电压表并联在__________两端（选填“R1”、“R2”或“电源”），求滑动变阻器R2的阻值范围。_______

三、作图题
29．（2022·上海杨浦·统考一模）在图电路中，在电源、电流表、电压表中选择两个元件符号填入电路空缺处。要求：开关S闭合后，小灯L1与L2串联。

30．（2022·上海杨浦·统考一模）在图所示的电路中有两根导线尚未连接，以笔画线代替导线补上。补上后要求：闭合开关S，滑动变阻器的滑片向右移动时，电流表示数变小，小灯亮度不变。

31．（2021·上海·统考一模）在图中，将电源、电流表、小灯L2三个元件符号填入电路空缺处。要求：
①小灯L1与L2并联；
②电流表测小灯L1支路电流；
③开关S只控制L2。

32．（2021·上海·统考一模）在图示的电路中有一根导线尚未连接，以笔画线代替导线补上。补上后要求：闭合开关S，当滑动变阻器的滑片向左移动时，电流表的示数变小。

33．（2020·上海杨浦·统考一模）在图所示的电路中有两根导线尚未连接，以笔画线代替导线补上。补上后要求：闭合开关S，当滑动变阻器的滑片向左移动时，小灯亮度不变,电流表的示数变小。
( )


四、计算题
34．（2022·上海杨浦·统考一模）在图（a）所示的电路中，电源电压为10V且保持不变，滑动变阻器R2上标有“3A”字样，且滑片P在最大阻值处。闭合开关S，电流表A1示数为2A，电流表A的示数如图（b）所示。
① 求电阻R1的阻值。
② 移动变阻器滑片P，在保证电路中各元件不损坏的情况下，求连入电路R2的阻值范围。

35．（2022·上海杨浦·统考一模）在图（a）所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，变阻器R2上标有“1A”字样。闭合开关S，电路中的电流为0.4安，电压表的表盘如图（b）所示。
（1） 求电阻R1两端的电压U1；
（2） 移动滑片P，发现滑片移至变阻器两端的过程中，所有元件都能正常工作。接着用阻值为10欧的电阻R0替换R1，再次闭合开关S，在电路中各元件不损坏的情况下，移动滑片P，发现电压表示数最大变化量为6伏。且与接入R1时相比，电压表示数的最大值相差2伏。
（a）小杨根据上述信息，计算两次电压表示数的最大值。他的计算过程如下：

当R1连入电路时，若I大=1A，U1大=15V。当R0连入电路时，因为电压表示数的最大值相差2V，所以U0大=13V。
请判断小杨的计算过程是否合理，并写出理由；若不合理，写出正确的计算过程；
（b）求滑动变阻器R2的最大阻值。

36．（2021·上海·统考一模）在图（a）所示的电路中，电源电压保持不变，电阻R1的阻值为5欧，滑动变阻器R上标有“50Ω2A”字样，电流表表盘如图（b）所示。闭合开关S，通过R1的电流为1.8安。
(1)求电源电压U。
(2)在电路各元件都正常工作的情况下，移动变阻器滑片P的过程中，求滑动变阻器R2的最小阻值。

37．（2020·上海杨浦·统考一模）如图所示，重为19.6牛的物块A静止在水中，此时弹簧测力计的示数为4.9牛。

(1)求物块A受到的浮力F浮。
(2)求物块A的体积V物。
38．（2020·上海杨浦·统考一模）在图（a）所示的电路中，电源电压为6伏，滑动变阻器R2上标有“100Ω 1A”字样。开关S断开时，电流表A示数如图（b）所示。

(1)求电阻R1的阻值。
(2)不改变电表量程，闭合开关S，在移动变阻器滑片P的过程中，使电流表示数的变化量最大，求滑动变阻器R2的最小阻值。

五、实验题
39．（2022·上海杨浦·统考一模）现有器材：电源（电压为1.5伏的整数倍），待测电阻、电流表、电压表、开关各一个，滑动变阻器两个（分别标有“10Ω 1A”“20Ω 1A”字样），以及导线若干。小华要做“用电流表、电压表测电阻”实验，他选择其中一个滑动变阻器，先正确串联电路，再将电压表并联在电路中。移动滑动变阻器滑片至最大阻值处，再闭合开关，观察到电流表与电压表示数如图所示。 继续移动滑片至a处，观察到电流表与电压表的指针均偏转了3小格。

① 小华将电压表并联在______两端（选填“电源”“待测电阻”或“变阻器”）；
② 写出图中电流表与电压表示数并说明理由；______
③ 请计算出滑片在a处时待测电阻阻值。______（电阻精确到0.1欧）
40．（2021·上海·统考一模）在“探究导体中电流与电压关系”实验中，某小组同学测量了A导体两端的电压和通过的电流，实验数据记录在下表中，并根据实验结果绘制V图线，如图所示。

序号
电压（V）
电流（A）
1
1.6
0.16
2
2.5
0.24
3

3.0
0.30

(1) 小明认为“绘制U–I图线只需要一组电压和电流值，这组数据在U–I图中对应的点和原点连成直线，就是该导体的U–I图线”。你是否赞同小明的观点，理由是：______；
(2) 在绘制U–I图线时，小红想：“为什么实验获得的三组数据对应的三个点要用直线连接，而不是曲线呢？”解决小红疑惑的方法是______；
(3)该小组同学查阅历史资料，了解到：“十九世纪初，德国物理学家欧姆由于缺少资料，并且没有稳定的电源，也没有较精确的测量电流强度的仪器，致使探索电流规律的工作十分艰难。期间欧姆自己设计电流扭秤，经历了不少坎坷，但他不畏艰难，坚持不懈，终于获得成功。”对此你有什么感想：______。
41．（2021·上海·统考一模）在图(a)所示的电路中，电源电压为18伏且不变。闭合开关S，电流表的示数为1安，电压表示数如图(b)所示。
(1)求电阻R1的阻值___________。
(2)求此时滑动变阻器R2的阻值___________。
(3)在电路各元件都正常工作的情况下，移动滑动变阻器的滑片P，电流表示数的最大变化范围为0.3安～1.2安，请判断滑动变阻器的规格：“___________欧，___________安”。（写出计算过程）

42．（2021·上海·统考一模）小华做“用电流表、电压表测电阻”实验，现有器材：电源（两节新干电池），待测电阻、电流表、电压表、开关各一个，滑动变阻器两个（A标有“10Ω2A”字样，B标有“20Ω1A”字样），以及导线若干。
(1)请为小华设计正确的实验电路图。 ___________
(2)根据实验电路图，以笔线代替导线连接实物图。 ___________

(3)若小华规范实验，开关闭合时，电流表示数如图(a)所示。他将滑片移至滑动变阻器的中点附近，电流表的指针在图(a)位置基础上偏转了5小格。
(a)根据相关信息，计算并判断小华实验中滑动变阻器的规格。 ___________ （需要写出计算过程）
(b)小华继续实验，将滑动变阻器的滑片移至另一端，电流表示数如图(b)所示。计算待测电阻的阻值为 ___________ 。（计算最后一组数据，精确到0.1欧）

43．（2020·上海杨浦·统考一模）为了探究同一导体的电流与电压关系,小李同等连接好电路（如图所示）进行实验并将数据记录在下表中。完成实验后，小李在整理实验器材时发现小灯的玻璃罩变热了。
实验序号
电压（伏）
电流（安）
1
1.1
0.20
2
1.6
0.22
3
2.1
0.26


(1)根据表中数据,可得初步结论是:___________________
(2)小王看了小李的实验数据后,再对照课本上的结论，如图所示，认为小李的实验数据是错的。你认为小王的判定是否合理，请简要说明理由____________________

44．（2020·上海杨浦·统考一模）在“探究并联电路特点”的实验中，班级同学根据如图所示电路进行实验，三组同学通过实验获得的数据分别填入下表中。根据表中数据,可得初步结论是：____________。

实验组号
电源电压U（伏）
L1两端电压U1（伏）
L2两端电压U2（伏）
第一组
6
5.5
5.5
第二组
2.8
2.4
1.4
第三组
4.5
4.5
4.5

某同学看了数据后认为第一小组和第二小组的数据是错的，只有第三小组的数据是对的。你是否同意该同学的观点，请简要说明理由：______________。
45．（2020·上海杨浦·统考一模）小华做“用电流表、电压表测电阻”实验,现有电源(电压为6伏保持不变)、待测电阻Rx、电流表、电压表、滑动变阻器有A、B两个(A标有“10欧、2A”字样、B标有“50欧、1.5A”字样)，开关以及导线若干。小华选取一个滑动变阻器,连接电路,进行实验,当变阻器滑片P在中点附近时,电表指针位置如图(a)、(b)所示,小华记录第一组数据;继续移动滑片P，使滑动变阻器的电阻减小，两电表指针在图位置均转过3小格，记录了第二组数据;最后将滑片移至变阻器的一端,发现电流表满偏了，记录第三组数据。

根据上述相关信息判断：
(1)画出小华同学的实验电路图。____________
(2)通过计算说明滑动变阻器的规格。____________
(3)计算待测电阻Rx的阻值(精确到0.1欧)。______________

答案：
1．C
【详解】体积、质量和电阻都不是物体本身的特性，不能用来鉴别物质，密度是物体本身的一种特性，可以用密度来鉴别物质；故选C。
2．C
【详解】研究得出“导体中电流与电压的关系”的科学家是欧姆，规律叫欧姆定律，故ABD不符合题意，C符合题意。
故选C。
3．C
【详解】AB．当开关S1、S2同时断开时，（a）电路图中R1单独连入电路；（b）电路图中R2和R3串联。根据得，电流表A1和A2的示数为分别为


据题知，即


所以，。故AB错误；
CD．当开关S1、S2同时闭合时，（a）电路图中R1和R2并联；（b）电路图中R2被短路，R3被单独连入电路串联。根据得，电流表A1和A2的示数为分别为


据题知，即


即R3的阻值相当于R1和R2并联的总电阻，所以，。故D错误，C正确。
故选C。
4．C
【详解】A．由图可知，电阻R1和变阻器R2并联，电流表A1测量通过R1的电流，电流表A测量干路中的电流，电压表测量电源电压。当滑动变阻器的滑片P由最右端向中间移动时，电压表V的示数不变，变阻器R2接入电路中的电阻变小，由可知通过R2的电流变大，由并联电路电流的规律可知电流表A示数与电流表A1示数的差值等于通过R2的电流，所以电流表A示数与电流表A1示数的差值变大，故A不符合题意；
B．因并联电路中各支路独立工作、互不影响，所以滑片移动时，通过R1的电流不变，即电流表A1的示数不变，通过R2的电流变大，由并联电路的电流特点可知，干路电流变大，即电流表A的示数变大，电流表A示数与电流表A1示数的比值变大，故B不符合题意；
C．电压表V的示数不变，电流表A的示数变大，所以电压表V示数与电流表A示数的比值变小，故C符合题意；
D．电压表V的示数不变，电流表A1的示数不变，所以，电压表V示数与电流表A1示数的比值不变，故D不符合题意。
故选C。
5．D
【详解】由欧姆定律可知,对于某一道题，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小取决于导体两端的电压。导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABC不符合题意，D符合题意。
故选D。
6．A
【详解】根据串联电路电流的规律：串联电路的电流处处相等，所以流经两导体的电流相等。根据欧姆定律，甲导体两端的电压大于乙导体两端的电压，所以甲导体的电阻大于乙导体的电阻，根据材料、长度相同的导体的横截面积越大电阻越小可以判断出S甲一定小于S乙，故BCD错误，A正确。
故选A。
7．D
【详解】开关闭合为并联电路，电流表测干路电流，电压表测电源电压，开关断开后，为简单电路，电流表测电流，电压表测电源电压。
A．电压表均测电源电压，所以示数不变，故A不符合题意；
BC．断开开关后，简单电路电流小于并联总电流，电流表示数减小，电压表示数不变，所以电压表V示数与电流表A示数的乘积变小，故BC不符合题意；
D．电压表V示数不变，电流表示数减小，所以比值增大，故D符合题意。
故选D。
8．D
【详解】一节新干电池的电压为1.5V，故选D。
9．C
【详解】导体电阻大小的影响因素：导体的材料、长度、横截面积和温度。电阻是导体的一种特性，和导体中的电流、导体两端的电压、导体密度的大小无关，故选C。
10．C
【详解】并联之后的总电阻小于其中最小的一个，所以R1、R2的阻值均大于10欧，故选C。
11．B
【详解】AC．由图可知R1和R2并联，电压表V测量电源电压，因为电源电压不变，所以电压表V的示数不变；电流表A测量干路电流，当滑动变阻器R1的滑片P由中点向右端移动时，滑动变阻器电阻变大，接入该支路的电流变小，干路电流等于各支路电流之和，所以干路电流变小，故电流表A的示数变小，故A、C不符合题意；
BD．电压表V的示数不变，电流表A的示数变小,所以电压表V示数与电流表A示数的比值变大，电压表V示数与电流表A示数的乘积变小，故B符合题意、C不符合题意。
12．     220     串联     并联
【详解】[1]我国的供电标准中，家庭电路的电压为220V，所以上海地区家庭照明电路电压为220V。
[2]开关要与用电器串联来控制用电器工作，所以家用冰箱与控制它的开关之间是串联的。
[3]家用冰箱与其它家用电器的工作情况互不影响，它们之间是并联。
13．     大于     等于     小于
【详解】[1]导体电阻与导体材料、长度、横截面积有关，在材料与长度相等的情况下电阻与导体横截面积成反比；因为甲的电阻小于乙的电阻，则甲的横截面积大于乙的横截面积；
[2]并联电路两端的电压相同，则将它们并联后接入电路，则甲、乙两导体两端的电压相等；
[3]串联电路中国电流处处相等，将它们串联在电路中，根据U=IR可知则甲两端的电压小于乙两端的电压。
14．     0.4     20     20
【详解】[1]根据得

[2]根据得

[3]导体的电阻是导体本身的属性，由长度、材料、横截面积、温度等因素决定，与电流、电压无关。故通过该导体的电流变为100毫安，该导体的电阻为20欧。
15．     增大     增大     不变
【详解】[1][2]由图可知，R0和R串联，电流表测量电路中的电流，电压表测量R两端的电压，当油量增加的过程中，滑片向下移动，R接入电路的电阻变大，由串联分压可知电阻R两端的电压变大，即电压表V示数变大。
[3]由串联电路电压的规律可知，电压表V示数变化量等于R0两端的电压变化量，由欧姆定律可知，R0两端的电压变化量和电流表A示数变化量的比值等于R0的阻值，R0的阻值不变，则电压表V示数变化量与电流表A示数变化量的比值不变。
16．     高度差     同种液体内部，深度越大，液体压强越大     其它液体     最大
【详解】[1]探究液体内部压强与哪些因素有关的实验中，探头所处的液体的深度不同，则U形管两边液面的高度差也不同，所以可以通过U形管两边液面高度差来判断液体内部的压强大小。
[2]由图示知，探头处于同一液体的深度越深，则U形管两边液面高度差越大，所以可得：在同一液体中，深度越深，液体压强越大。
[3]为了避免实验结论的偶然性，应换用其它液体再重复实验。
[4]在连接电路进，滑动变阻器滑片应置于阻值最大的位置，从而起到保护电路的作用。
17．见解析

【详解】由图可知，电阻R1、R2串联在电路中，电压表测量电阻R1两端的电压，闭合开关S，发现电压表示数始终为U0，即电压表示数等于电源电压，如故障发生在R1上，则故障可能是R1断路，此时电压表串联在电路中，电压表测电源电压，如故障发生在R2上，则故障可能是R2短路，此时电路中只有电阻R1，电阻R1两端的电压等于电源电压，即电压表示数等于电源电压，若是R1断路，电路处于断路状态，则开关断开和闭合不会影响电流表示数，若是R2短路，开关断开的时候，电流表示数为零，开关闭合后，电路连通，电流表示数变大，综上可知，开关S闭合前后电流表示数的变化情况及对应的故障是电流表A示数不变，则R1断路；电流表A示数变大，则R2短路。
18．     220     并联     变小
【详解】我国家庭电路的电压为220V，所以上海地区家庭电路的电压也是220V；电视机、空调工作时互不影响，是并联连接的；当家中开启的用电器增加时，相当于横截面积变大，故家中电路的总电阻变小．
19．     3     10     10
【详解】[1]通过该导体的电流为0.3A，10秒内通过该导体横截面的电荷量为

[2]导体的电阻为

[3]因为电阻是导体本身的一种属性，其大小与电压和电流无关，所以若该导体两端的电压改变为6V时，其电阻仍为10Ω。
20．     变大     不变     变小
【详解】[1]闭合开关S，为串联电路，将滑动变阻器的滑片P向左移动，电阻减小，电流增大，所以电流表A的示数变大。
[2]电压表V测电源电压，所以不变。
[3]电压表V示数和电压表V1示数的差值为滑动变阻器分压，差值与电流表A示数的比值为滑动变阻器电阻，因为阻值减小，所以比值减小。
21．若电压表示数为2U0，电流表示数为0，则电阻R1断路，若电压表示数为0，电流表示数为2，则电阻R1短路
【详解】闭合开关后，两电阻串联，电流表测电流，电压表测R1电压。若R1断路，电流表示数为0，电压表测电源电压，示数增大，因为电阻R1、R2的阻值均为R0，所以电压表示数增大为2U0；若R1短路，电压表示数为0，电流表示数增大，根据欧姆定律，变为原来的两倍，即2；若R2断路，电流表电压表示数均为0，不符合题意；若R2短路，电流表示数增大，电压表示数也增大，不符合题意。
22．          去皮     +     整理
【详解】[1]“测定物质的密度”实验中，实验原理是密度公式。
[2]需要排除量筒自重影响，所以需要去皮。
[3]电流从电流表正接线柱流入，负接线柱流出，否则会反偏。
[4]实验结束后需整理实验仪器，收拾台面。
23．     220     并联     不相同
【详解】[1]家庭照明电路的电压为220伏；
[2]并联电路各支路之间互不影响，所以电视机与节能灯之间的连接方式是并联；
[3]不同的用电器的电阻不同，并联电路各支路之间互不影响，所以正常工作时，通过它们的电流是不同的。
24．     3     20     20
【详解】[1]通过该导体横截面的电荷量
Q=It=0.6A×5s=3C
[2]由可知导体的电阻
Ω
[3]电阻是导体的一种特性，和导体中的电流、导体两端的电无关，所以通过该导体的电流为1.2安，其电阻为仍为20Ω。
25．     变小     变大     不变
【详解】[1]由图可知电阻R1、R2串联，开关断开时电压表测量电源电压，开关闭合后电压表测量R1两端电压，所以当开关S从断开到闭合，电压表V的示数变小；
[2]开关断开时，无电流通过，开关闭合时形成回路，电路中有电流，所以当开关S从断开到闭合，电流表A的示数变大；
[3]闭合开关S，向左移动潜动变阻器滑片P的过程中电压表V示数与电流表A示数的比值始终等于定值电阻的阻值大小，保持不变。
26．若V1表示数为U0，V2表示数为0，则R2短路；若V1表示数为0，V2表示数为Uo，则R1短路;
【详解】根据电路图可知两电阻串联，电压表V1测量电阻R1两端电压，电压表V2测量电阻R2两端电压，在电路中正确连接一个电流表，观察到电流表有示数，说明电路故障时短路，若V1表示数为U0，V2表示数为0，则说明R2短路；若V1表示数为0， V2表示数为Uo，则R1短路。
27．
【详解】电流表在电路中相当于导线，电压表在电路中相当于开路，如果两个电阻串联，根据电流流向可知，无论选择什么仪表都无法形成串联，因此两电阻必须为并联，要使两电阻并联，从电源正极流出的电流应分别流入电阻，则R1支路上应为电流表，干路上为电流表，最下方为电压表测量电源电压，具体电路图如图所示：

28．     6V     20Ω     R1     8Ω—80Ω
【详解】(1)[1] R1两端的电压
U=IR1=0.6A×10Ω=6V
(2)[2]由图可知电阻R1、R2串联，串联电路各用电器电压之和等于电源电压，所以
U2=U-U1=18V-6V=12V
串联电路电流处处相同，所以滑动变阻器的电阻为

(3)[3][4]由题意可知电路中的最大电流为Imax=1A，此时电阻R1两端电压最大为
U1max= ImaxR1=1A×10Ω=10V
滑动变阻器电压最小为
U2min=U-U1max=18V-10V=8V
滑动变阻器的最小电阻为

由图可知电压表量程为15V，在移动滑动变阻器滑片P过程中，电压表示数的变化量ΔU为8伏，若电压表并联在电阻R2两端电压，则R2的两端最大电压为
U2max=8V+8V=16V＞15V
不符合题意；若电压表并联在电源两端，始终保持不变，且会大于电压表最大量程，不符合题意，所以电压表并联在电阻R1两端；
当电阻R2的电压做大时，电阻R1的电压最小，此时
U1min= U-U2max=18V-16V=2V
此时电路中电流最小为

滑动变阻器的最大电阻为

综上可知滑动变阻器R2的阻值范围为8Ω—80Ω。
29．
【详解】由图知道，为了保证L1与L2串联，中间空缺处不能是电流表，也不能是电源，否则会造成用电器的短路或并联，所以只能是电压表；电路中不能没有电源，故左边应是电源，故电路连接如下

30．
【详解】题目要求闭合开关，滑片向右移动时，电流表示数变小，小灯泡亮度不变，所以灯泡要与变阻器并联，它们互不影响；因为电流表示数变小，所以电流表要串联在滑动变阻器所在支路中，而变阻器的阻值要变大，所以变阻器的下方接线柱选A接线柱，A与电流表的负接线柱相连，C接线柱与灯泡的左接线柱相连，作图如下所示：

31．
【详解】由题意得，S和灯泡L2串联，电流表和L1串联，同时两灯并联，互不干扰。

32．
【详解】当滑动变阻器的滑片向左移动时，电阻增大，电流表的示数变小，不确定电流大小时，连0～3A量程，如下图所示：

33．
【详解】闭合开关S，当滑动变阻器的滑片向左移动时，小灯亮度不变，并联电路各支路间互不影响，说明小灯炮和滑动变阻器应该并联，电流表的示数变小，说明滑动变阻器向左移动电阻阻值变大，具体连接如图所示：

34．①5Ω；②10Ω～50Ω
【详解】解：①如图两电阻并联，A1在支路，测R1的电阻，A在干路，测干路电流，电阻R1的阻值

②当电流表示数时，阻值最大，通过滑动变阻器R2的最小电流

的最大阻值

当电流表示数时，阻值最小，通过滑动变阻器R2的最大电流

的最大阻值

所以的阻值范围为。
答：① 电阻R1的阻值为5Ω；
② 移动变阻器滑片P，在保证电路中各元件不损坏的情况下，连入电路R2的阻值范围为10Ω～50Ω。
35．（1）8V；（2）（a）不合理，正确过程见解析；（b）20Ω
【详解】解：（1）由图知道，电压表测量的是R1两端的电压，由欧姆定律知道，电阻R1两端的电压U1为

（2）（a）不合理，因为若按题中计算结果，则通过R0的最大电流为

即此电流值超过了滑动变阻器允许通过的最大电流，不符合题意。当连入电路时，电路中最大电流为，所以R0两端最大电压为

因为电压表最大示数相差2V，所以当连入时，伏，又因为滑片能移至滑动变阻器两端，所以电源电压为

（b）当连入时，电压表示数最大变化量为6V，所以定值电阻两端电压最小为

此时电路中电流为

此时阻值最大，最大值为

答：（1）电阻R1两端的电压8V；
（2）（a）小杨的计算过程不合理，正确解析过程见解析；
（b）滑动变阻器R2的最大阻值20Ω。
36．(1)9V；(2)7.5Ω
【详解】(1)由图知道，两电阻并联，所以，电阻R1两端的电压等于电源电压，由知道，电源电压
U=U1=I1R1=1.8A×5Ω=9V
(2)根据题意知道，干路电流的最大值是3A，所以，滑动变阻器所在支路的最大电流
I2大=I大-I1=3A-1.8A=1.2A
此时滑动变阻器R2的最小阻值，且

答：(1)电源电压U是9V；
(2)在电路各元件都正常工作的情况下，移动变阻器滑片P的过程中，滑动变阻器R2的最小阻值是7.5Ω。
37．(1)14.7N;(2)
【详解】(1)由平衡力条件可知
F浮=G-F拉=19.6N-4.9N=14.7N
(2)物体完全浸没，物体的体积等于排开液体的体积，即
V物
答：(1)求物块A受到的浮力F浮为14.7N；(2)求物块A的体积V物为。
38．(1)15Ω；(1)30Ω
【详解】(1)开关S断开时，电流表A示数为0.4A，由欧姆定律可得
Ω
(2)不改变电表量程，可知电路中最大干路电流为0.6A，并联电路各支路互不影响，通过R1的电流为0.4A，此时通过滑动变阻器的电流
Ip=I-IR1=0.6A-0.4A=0.2A
滑动变阻器R2的最小阻值
Ω
答：(1)电阻R1的阻值为15Ω；(2)滑动变阻器R2的最小阻值为30Ω。
39．     待测电阻     见解析     5.0Ω
【详解】①[1]要探究待测电阻的阻值，需要测得待测电阻两端的电压及通过的电流，所以电压表应并联在待测电阻两端。
②[2]因为能通过变阻器的最大电流为1A，则电路中的电流不能超过1A，所以电流表所用为小量程，对应分度值为0.02A，由图示知，其示数为0.24A。
若电压表选用大量程，对应的分度值为0.5V，其示数为6V。根据

滑动变阻器选用“10Ω  1A”规格时
U总1=6V+0.24A×10Ω=8.4V
选用“20Ω1A”规格时
U总2=6V+0.24A×20Ω=10.8V
由于电源电压为1.5的整数倍，所以以上两种情况电源电压都不符合题意。
若电压表所用为小量程，对应的分度值为0.1V，示数为1.2V。根据

滑动变阻器选用“10Ω1A”规格时
U总3=1.2V+0.24A×10Ω=3.6V
选用“20Ω1A”规格时
U总4=1.2V+0.24A×20Ω=6V
由于电源电压为1.5伏整数倍，所以电源电压为6V。即电压表示数为1.2V。
③[3]滑片在a处时变阻器接入电路的阻值变小了，则两表的示数都变大，那么电压表示数为1.5V，电流表示数为0.3A，则

40．     见解析     见解析     见解析
【详解】(1)[1]小明的观点不可行，因为一组数据具有偶然性，不能得到普遍规律。
(2)[2]由于每一组数据中电压与电流的比值相同，说明在电阻一定时，电流与电压成正比，所以，图像为倾斜直线。
(3)[3]科学探索的道路上会遇到各种各样的困难，只有不畏艰难，坚持不懈，才能取得成功。
41．     10Ω     8Ω     50     1.2
【详解】(1)[1]电压表示数为10V，串联电路电流1A，所以R1的阻值为

(2)[2]此时滑动变阻器电压为

R2的阻值为

(3)[3][4]当Imin=0.3A时，滑动变阻器最大值为

当Imax=1.2A时，滑动变阻器最小值为

所以I2max=Imax=1.2A。
42．               B，过程见详解     5.2Ω
【详解】(1)[1]伏安法测电阻的电路图，如图所示。

(2)[2]根据电路图连接实物图，电流表串联在电路中，电压表并联在待测电阻两端，滑片左移电阻减小，电压表用0～3V接线柱。

(3)[3]总电压3V，开关闭合时，滑动变阻器阻值最大，电流最小，为0.12A，滑片移动到中点，阻值减小，电流增大，电流表的指针在图(a)位置基础上偏转了5小格，为0.22A，总电阻减小了

所以选择的应该是滑动变阻器B。
[4]电流表示数为0.58A，此时电阻两端电压为3V，所以电阻为

43．     同一导体，通过导体的电流随着导体两端的电压增大而增大     不合理。因为电流增大，导体的温度升高，导致I与U不成正比，没有控制导体的温度相同。
【详解】(1)[1]通过表中数据可知：同一导体，通过导体的电流随着导体两端的电压增大而增大；
(2)[2]小王的判定不合理，因为电流增大，导体的温度升高，导体的电阻会受温度的影响，导致I与U不成正比。
44．     并联电路中并列的各支路电压相等；     同意，因为并联电路中各支路用电器两端的电压相等，且等于总电压
【详解】[1]从表格数据可知，并联电路中并列的各支路电压相等；
[2]同意，因为并联电路中各支路用电器两端的电压相等，且等于总电压。
45．          10欧、2A     10.1Ω
【详解】(1)[1]根据 “用电流表、电压表测电阻”实验原理可知，最后将滑片移至变阻器的一端,发现电流表满偏了，可知此时滑动变阻器电阻为0，而电压表没有满偏，说明电压表测量的为滑动变阻器电压，用电流表测量电路电流，电路图如图所示：

(2)[2]电源电压为6V，若电压表选择大量程，此时电压表读数为9V，大于电源电压，所以电压表量程为0-3V；最后将滑片移至变阻器的一端，发现电流表满偏了，若电流表为大量程，此时电流表读数为2A，滑动变阻器阻值减小，电路中电流增大，大于滑动变阻的额定电流，不符合题意，所以电流表选择量程为0-0.6A。由此可知第一次记录数据是电压表示数U1=1.8V，电流表示数I1=0.4A，此时滑动变阻器电阻为
R滑=Ω
变阻器滑片P在中点附近时，所以滑动变阻器的总电阻约为R总=9Ω，故选择的是A；
(3)[3]第一次记录数据是电压表示数U1=1.8V，电流表示数I1=0.4A，此时待测电阻电压为
UX1= U-U1=6V-1.8V=4.2V
所以待测电阻阻值为
Rx1=Ω
第二次两表均转过3格，可知U2=1.5V，I2=0.46A，此时待测电阻电压为
UX2=U-U2=6V-1.5V=4.5V
此时待测电阻阻值为
Rx2=Ω
最后将滑片移至变阻器的一端,发现电流表满偏了，此时电流I3=0.6A，待测电阻电压为电源电压U=6V，此时待测电阻阻值为
Rx3=Ω
用三次数据求平均值，所以
Rx===10.1Ω
