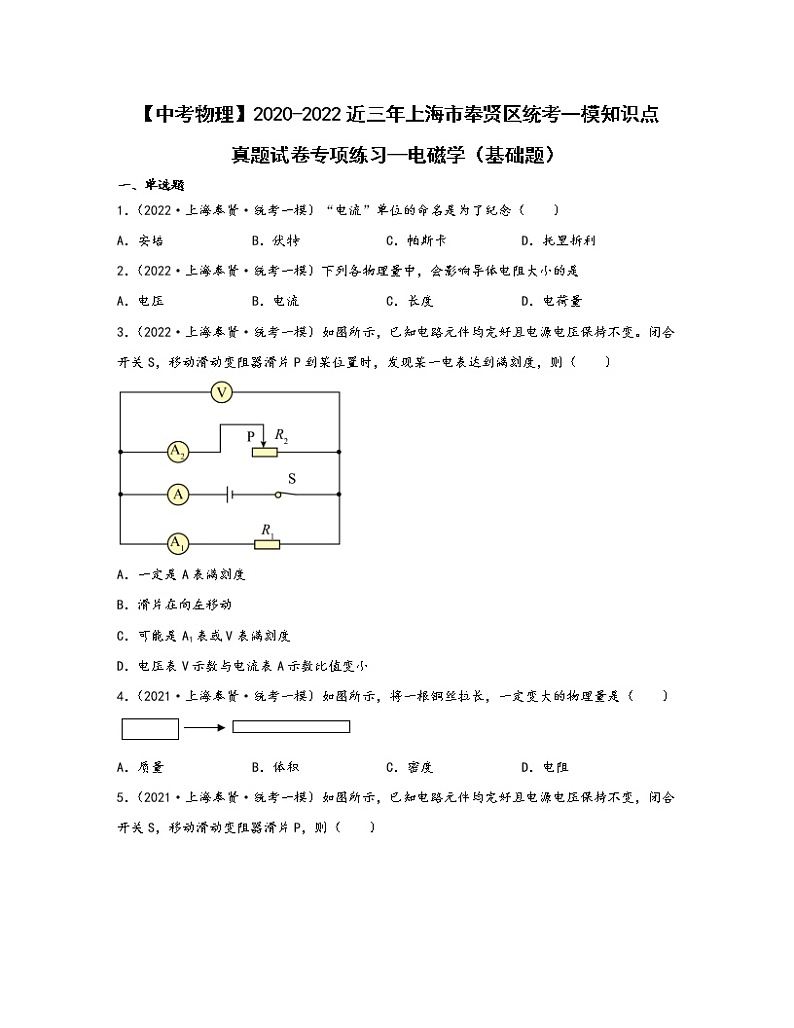

【中考物理】2020-2022近三年上海市奉贤区统考一模知识点
真题试卷专项练习—电磁学（基础题）
一、单选题
1．（2022·上海奉贤·统考一模）“电流”单位的命名是为了纪念（　　）
A．安培 B．伏特 C．帕斯卡 D．托里拆利
2．（2022·上海奉贤·统考一模）下列各物理量中，会影响导体电阻大小的是
A．电压 B．电流 C．长度 D．电荷量
3．（2022·上海奉贤·统考一模）如图所示，已知电路元件均完好且电源电压保持不变。闭合开关S，移动滑动变阻器滑片P到某位置时，发现某一电表达到满刻度，则（　　）

A．一定是A表满刻度
B．滑片在向左移动
C．可能是A1表或V表满刻度
D．电压表V示数与电流表A示数比值变小
4．（2021·上海奉贤·统考一模）如图所示，将一根铜丝拉长，一定变大的物理量是（　　）

A．质量 B．体积 C．密度 D．电阻

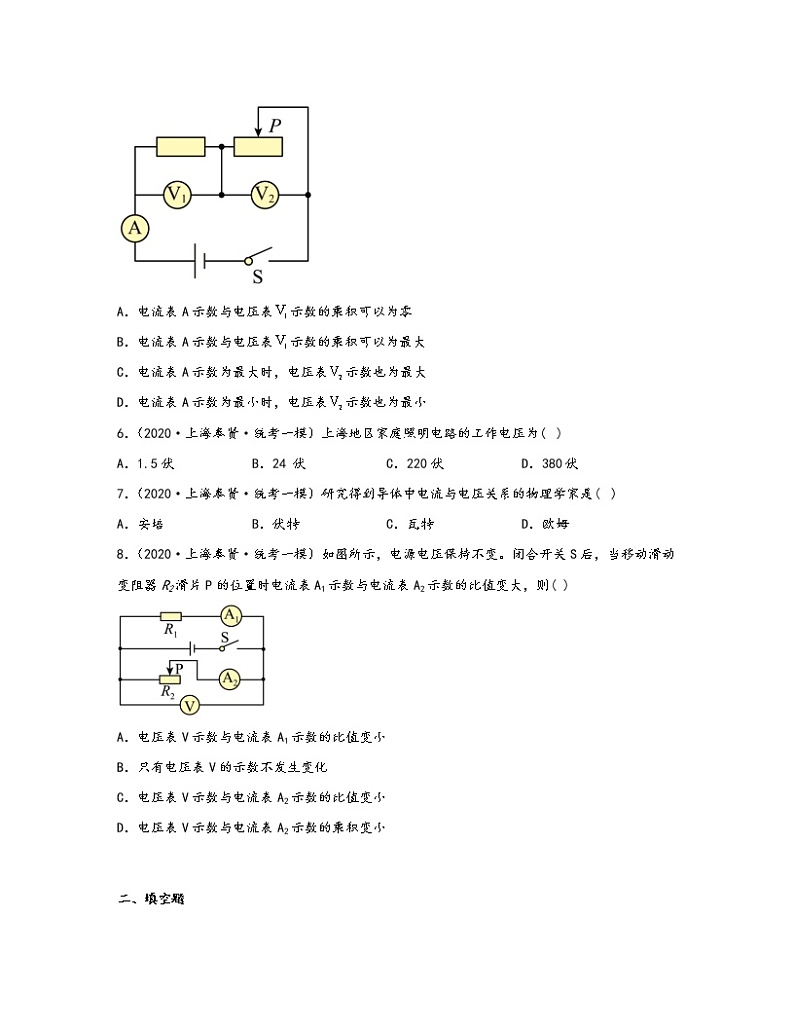

5．（2021·上海奉贤·统考一模）如图所示，已知电路元件均完好且电源电压保持不变，闭合开关S，移动滑动变阻器滑片P，则（　　）

A．电流表A示数与电压表示数的乘积可以为零
B．电流表A示数与电压表示数的乘积可以为最大
C．电流表A示数为最大时，电压表示数也为最大
D．电流表A示数为最小时，电压表示数也为最小
6．（2020·上海奉贤·统考一模）上海地区家庭照明电路的工作电压为(   )
A．1.5伏 B．24 伏 C．220伏 D．380伏
7．（2020·上海奉贤·统考一模）研究得到导体中电流与电压关系的物理学家是(   )
A．安培 B．伏特 C．瓦特 D．欧姆
8．（2020·上海奉贤·统考一模）如图所示，电源电压保持不变。闭合开关S后，当移动滑动变阻器R2滑片P的位置时电流表A1示数与电流表A2示数的比值变大，则( )

A．电压表V示数与电流表A1示数的比值变小
B．只有电压表V的示数不发生变化
C．电压表V示数与电流表A2示数的比值变小
D．电压表V示数与电流表A2示数的乘积变小

二、填空题

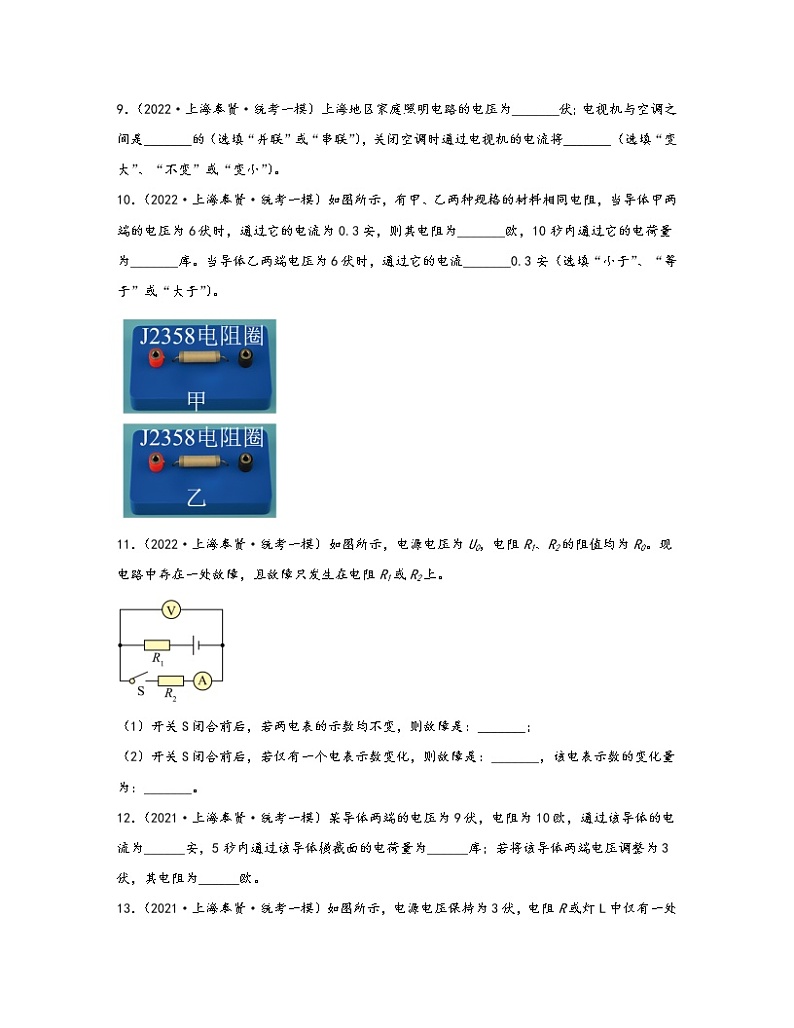

9．（2022·上海奉贤·统考一模）上海地区家庭照明电路的电压为_______伏；电视机与空调之间是_______的（选填“并联”或“串联”），关闭空调时通过电视机的电流将_______（选填“变大”、“不变”或“变小”）。
10．（2022·上海奉贤·统考一模）如图所示，有甲、乙两种规格的材料相同电阻，当导体甲两端的电压为6伏时，通过它的电流为0.3安，则其电阻为_______欧，10秒内通过它的电荷量为_______库。当导体乙两端电压为6伏时，通过它的电流_______0.3安（选填“小于”、“等于”或“大于”）。

11．（2022·上海奉贤·统考一模）如图所示，电源电压为U0，电阻R1、R2的阻值均为R0。现电路中存在一处故障，且故障只发生在电阻R1或R2上。

（1）开关S闭合前后，若两电表的示数均不变，则故障是：_______；
（2）开关S闭合前后，若仅有一个电表示数变化，则故障是：_______，该电表示数的变化量为：_______。
12．（2021·上海奉贤·统考一模）某导体两端的电压为9伏，电阻为10欧，通过该导体的电流为______安，5秒内通过该导体横截面的电荷量为______库；若将该导体两端电压调整为3伏，其电阻为______欧。
13．（2021·上海奉贤·统考一模）如图所示，电源电压保持为3伏，电阻R或灯L中仅有一处发生故障。当开关S闭合后可以根据电压表______（选填“”或“”）的示数判断故障情况，若该电压表的示数为3伏，说明故障是______。

14．（2020·上海奉贤·统考一模）家庭照明电路的电灯与控制它的开关是_______连接的；电源插座在使用时相当于____了一个用电器（均选填“串联”或“并联”），此时电路中总电流将____（选填“变大”、“不变”或“变小”）。
15．（2020·上海奉贤·统考一模）某导体两端的电压为3伏，10秒内通过该导体横截面的电荷量为10库，通过该导体的电流为_____安，该导体的电阻为_____欧；将该导体两端的电压降到0.8伏，其电阻为_____欧。
16．（2020·上海奉贤·统考一模）现有材料相同的甲和乙两个导体，他们的电阻大小相同。若甲导体的横截面积小于乙导体，则甲导体的长度______乙导体长度；若将它们串联在电路中，甲导体两端的电压_____乙导体两端的电压；若将它们分别截去一半的长度，则甲导体剩余部分的电阻_____乙导体剩余部分的电阻（均选填“大于”、“等于”或“小于”）。
17．（2020·上海奉贤·统考一模）如图所示，闭合开关后，灯L不发光。已知故障仅发生在灯L或电阻R上。某同学使用一个完好的灯L′替换_____一定能检出故障（选填“R”或“L”），此时：

（1）若灯L′不发光，则故障是_________；
（2）若__________，则故障是R断路。

三、作图题
18．（2022·上海奉贤·统考一模）在图中，将电源、电流表、小灯L2三个元件符号填入电路空缺处。要求：
①小灯L1与L2并联；
②电流表测小灯L1支路电流；
③开关S只控制L2。

19．（2021·上海奉贤·统考一模）如图所示，以笔线代替导线连接电路，要求：能发光，开关S只可以控制小灯泡的发光情况，且当S闭合后向右移动滑动变阻器的滑片P时电流表的示数变大。

20．（2020·上海奉贤·统考一模）如图所示，将电源、电流表、电压表三个元件符号填入电路的空缺处，要求开关S闭合后：（1）电流方向如图中箭头所示；（2）滑动变阻器R的滑片P向右移动时，电压表的示数变大。( )


四、实验题
21．（2022·上海奉贤·统考一模）小朱同学做“用电流表、电压表测电阻”的实验。现有电源、待测电阻RX、滑动变阻器RP、阻值为25欧的定值电阻R0、电流表、电压表、开关和导线若干。他按照图（a）电路正确连接且实验步骤正确。闭合开关，将滑动变阻器移至中点处，电压表、电流表示数分别如图（b）、（c）所示。

①本实验的原理是：______。
②闭合开关S前，滑动变阻器滑片P应置于最______端。（选填“左”或“右”）
③在实验过程中电流表发生故障，不能正常使用。经过思考，他认为使用现有的器材也能多次测量完成实验。于是他调整电路并来回移动滑片，发现电压表示数始终在1.0V～4.5V范围内变化。最后，他用R0替换RP，测得电压表示数为0.8V。根据上述信息，请将正确的数据填写在下表中。（计算精确到0.1欧）
物理量
序号
电流IX（安）
电压UX（伏）
电阻RX（欧）
电阻RX平均值（欧）
1


______
______
2


______
3


______


22．（2021·上海奉贤·统考一模）如图所示是某物理小制作团队的同学们制作的滑动变阻器，他们利用它设计并组装了可以调节亮度的台灯电路，台灯是标有“3.8伏”字样的小灯泡，然后设想使用实验室常用电压表和电流表测定台灯工作时的电阻。他们正确连接电路，保持电源电压为4.5伏不变，闭合开关，改变滑动变阻器滑片P的位置，记录并处理实验数据见下表：
实验序号
滑片P的位置（毫米）
电流（安）
电压（伏）
小灯电阻（欧）
…
78.0
0.16
______
______
…
58.0
0.18
2.4
13.3
…
______
0.20
3.0
15.0
…
16.0
0.22
3.8
17.3

①请完成表格中的实验数据记录和计算；
②关于小灯的电阻大小，团队同学们形成了甲、乙两种观点，甲种观点认为小灯的电阻可以由表中的数据取平均值得到，乙种观点认为小灯的电阻是变化的，因此不能用取平均值的方法确定。你同意 _______ 种观点；
③持乙种观点的同学经过深入讨论后推断： ______ 变化是小灯电阻变化的原因，请写出他们的推断过程： ________ 。

23．（2020·上海奉贤·统考一模）甲、乙两小组同学使用电流与电压传感器“探究导体中电流与电压的关系”，他们分别使用某一导体改变_____（选填“电流”或“电压”）进行实验。如图所示，右上方的数据“0.15A   1.37V”是____组同学测量的；由图可知_____组同学的U-I图线存在问题，原因可能是：_______。（选填序号）

①传感器的测量精确程度不够高；
②传感器使用前没有调零；
③没有按照数据点的分布趋势绘制图线；
④实验过程中，导体的电阻变大了。
24．（2020·上海奉贤·统考一模）小燕同学做“用电流表、电压表测电阻”的实验，电源电压保持不变，实验器材齐全且完好。她按图（a）所示电路连接器材，实验步骤正确，闭合开关后，观察到电压表恰好满刻度。经过思考后，她断开开关，决定不更换电表量程，仅适当调整电路来完成实验。将滑片移至某一端后闭合开关，此时电流表示数为0.46A；移动滑片至某位置时，观察到电压表、电流表示数如图（b）、（c）所示；将滑片移至另一端时，电压表、电流表示数与图（b）、（c）相比均偏转了2小格。

（1）实验中的电源电压为_____伏，滑动变阻器的最大电阻值为_______欧。
（2）请将下表填写完整（计算电阻时，精确到0.1欧）。
物理量
序号
电压UX（伏）
电流IX（安）
电阻RX(欧)
电阻RX平均值(欧)
1
________
______


2
________
_______

3
________
0.46
_________



五、综合题
25．（2022·上海奉贤·统考一模）如图所示是某物理小制作小组同学设计的身高测量仪的简易电路图。电源电压为6伏，R0为定值电阻。闭合开关，测得并记录部分数据见下表：
身高h/厘米
160
165
170
175
180
电压表示数/伏
0.0
2.0
…
3.6
4.0
电流表示数/安
0.3
…
…
…
…


（1）计算定值电阻R0的阻值；( )
（2）计算身高180厘米的同学测量时滑动变阻器接入电路的阻值Rp；( )
（3）请说明R0在电路中的作用：______。
（4）甲、乙两同学经过讨论后认为可以用图像法处理数据，并对绘制的h-Up图像作出不同的猜想，如图所示，其中正确的是图______（选填“甲”或“乙”）。
（5）当身高为170厘米的同学测量时电压表的示数为______伏。

26．（2021·上海奉贤·统考一模）如图所示，电源电压为6伏且保持不变，电阻的阻值为3欧，闭合开关S1和S后电流表A的指针位置见图，求：
①通过电阻的电流； ( )
②此时滑动变阻器的电阻； ( )
③将相同型号的电流表串接在电路某处，闭合开关S1和S，保证电路各元件都正常工作的情况下，移动变阻器的滑片P时发现电流表A示数与示数比值最大为6；比值最小为3，则滑动变阻器 的规格为“ ________ 安， ________ 欧”。


六、计算题
27．（2020·上海奉贤·统考一模）如图所示，电源电压保持不变，电阻R1的阻值为5欧，R2的阻值为20欧，闭合开关后R1两端的电压为2伏。求：

（1）通过电阻R1的电流I1。
（2）电路的总电阻R。
28．（2020·上海奉贤·统考一模）如图所示，电源电压保持不变，R1的阻值为10欧。开关S闭合前，电流表的示数如图所示；S闭合后，电流表的示数为0.6安。求：

（1）电源电压U。 _______
（2）电阻R2的阻值。 __________
（3）现调整电路，更换电流表量程，用标有“5欧 2安”或“10欧 1安”字样的滑动变阻器替换R1。在电路安全工作的情况下，选择“ __________ ”字样滑动变阻器能使电流表示数最大值Imax与最小值Imin的比值最大，请通过计算说明，并求出该比值。 _________

答案：
1．A
【详解】A．安培是电流的基本单位，故A符合题意；
B．伏特是电压的基本单位，故B不符合题意；
C．帕斯卡是压强的基本单位，故C不符合题意；
D．托里拆利是最早测量大气压值的科学家，目前为止不是物理量的单位，故D不符合题意。
故选A。
2．C
【详解】导体电阻大小的影响因素：导体的材料、长度、横截面积和温度。电阻是导体的一种特性，和导体中的电流、导体两端的电压、导体密度的大小无关，故选C。
3．D
【详解】ABC．由图可知，电阻R1和变阻器R2并联，电流表A1测量通过R1的电流，电流表A2测量通过R2的电流，电流表A测量干路中的电流，闭合开关S，移动滑动变阻器滑片P到某位置时，发现某一电表达到满刻度，由于电压表测量电源电压，电压表的示数不变，电流表的示数变大，由并联电路的特点可知通过R1的电流不变，即电流表A1的示数不变，所以可能是A表或A2表满刻度，由于电路中的总电流变大，由欧姆定律可知电路中的总电阻变小，由电阻的并联可知滑动变阻器连入电路的电阻变小，滑片在向右移动，故ABC不符合题意；
D．由欧姆定律可知电压表V示数与电流表A示数比值等于电路的总电阻，电路的总电阻变小，所以电压表V示数与电流表A示数比值变小，故D符合题意。
故选D。
4．D
【详解】质量是物体体所具有的一种物理属性，是物质的量的量度。密度是物质的属性之一。将一根铜丝拉长，铜丝的质量和密度都没有发生改变，所以铜丝的体积也没有发生改变。而电阻大小与导体的横截面积与长度有关，将铜丝拉长，铜丝的长度变长、横截面积小，所以铜丝的电阻变大。
故选D。
5．B
【详解】A．分析电路，定值电阻和滑动变阻器串联，电流表测电路中的电流，电压表V1测定值电阻的电压，电压表V2测滑动变阻器的电压，闭合开关，当滑动变阻器滑片移动时，电压表V1和电流表示数不可能为0，所以电流表A示数与电压表示数的乘积不可能为0，故A不符合题意；
B．电流表A示数与电压表示数的乘积即为定值电阻的功率，当滑动变阻器的滑片移动到最左端，电路的电阻最小，电流最大，根据公式定值电阻的功率最大，故B符合题意；
C．当滑动变阻器的滑片移动到最左端，电路的电阻最小，电流最大，电流表示数最大，此时电压表V2被短路，示数为0，故C不符合题意；
D．电流表A示数为最小时，根据公式得定值电阻电压最小，电源电压不变，根据串联电路的电压规律，此时，滑动变阻器的电压最大，即电压表V2的示数最大，故D不符合题意。
故选B。
6．C
【详解】我国家庭电路的电压是220V，所以上海地区家庭照明电路的工作电压也是220V，故选C。
7．D
【详解】导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比，这规律是由德国科学家欧姆总结的，这也反映了导体中电流与电压关系，故选D。
8．D
【详解】从图中可以看到，这是一个并联电路，当移动滑动变阻器R2滑片P的位置时，电阻R1两端的电压大小等于电源电压，大小不变，电阻阻值不变，那么根据可知，流过电阻R1的电流大小不变，即电流表A1示数不变，而电流表A1示数与电流表A2示数的比值变大，这说明了电流表A2示数在变小，根据可知，电阻R2的阻值在变大；
A．电压表V示数等于电源电压大小，即示数大小不变，由上述可知电流表A1示数不变，那么电压表V示数与电流表A1示数的比值也不变，A项不合题意；
B．由上述可知，电压表V示数不变，电流表A1示数也不变，B项不合题意；
C．电压表V示数不变，电流表A2示数在变小，那么电压表V示数与电流表A2示数的比值在变大，C项不合题意；
D．电压表V示数不变，电流表A2示数在变小，那么电压表V示数与电流表A2示数的乘积在变小，选项D符合题意。
9．     220     并联     不变
【详解】[1]我国家庭照明电路的电压都是220V，上海地区家庭照明电路的电压为220伏。
[2]家庭电路中各用器是并联的，故电视机与空调之间是并联的
[3]并联电路各支路可独立工作、互不影响，故关闭空调时通过电视机的电流将不变。
10．     20     3     大于
【详解】[1]导体的电阻

[2]10秒内通过它的电荷量为
Q=It=0.3A×10s=3C
[3]由图可知，甲乙电阻材料相同，乙电阻的圈数比甲电阻的少，说明乙电阻长度较短，乙电阻的横截面积比甲电阻大，所以乙电阻的阻值小于甲电阻的阻值，即R乙＜20Ω，当导体乙两端电压为6伏时，由可知通过它的电流大于0.3A。
11．     R2断路     R1短路
【详解】（1）[1]S闭合前，R2断路，电流表断路，电流表示数为零，电压表和电阻R1串联在电源两端，电压表有示数，S闭合后，两个电阻串联，电流表测量电路中的电流，电压表测量R2两端的电压，开关S闭合前后，若两电表的示数均不变，电路中存在一处故障，且故障只发生在电阻R1或R2上，可能是R2断路。
（2）[2][3]S闭合前，R2断路，电流表断路，电流表示数为零，电压表和电阻R1串联在电源两端，电压表示数等于电源电压，S闭合后，两个电阻串联，电流表测量电路中的电流，电压表测量R2两端的电压，开关S闭合前后，开关S闭合前后，若仅有一个电表示数变化，电路中存在一处故障，且故障只发生在电阻R1或R2上，可能R1短路，只有R2的简单电路，电压表测量电源电压，电压表示数等于电源电压，电流表有示数，电流表示数变化量

12．     0.9A     4.5     10
【详解】[1]导体两端的电压为9伏，电阻为10欧，通过该导体的电流为

[2]5秒内通过该导体横截面的电荷量为

[3]电阻是导体的一种属性，与导体的材料、横截面积、长度有关，与导体两端的电压大小无关，所以该导体电阻还是10Ω。
13．          电阻R短路或灯泡L断路
【详解】[1]因为电压表并联在电源两端，所以闭合开关后，其示数始终为电源电压，所以应该根据电压表判断故障情况。
[2]若电压表测灯泡L的电压，其示数等于3V，若电阻R断路，则电压表无示数，不符合题意，若电阻R短路，灯泡L单联，其电压等于电源电压，符合题意，若灯泡L断路，电压表串联在电路中，根据串联分压规律，其示数等于电源电压，符合题意，若灯泡L短路，电压表无示数，不符合题意。所以若电压表的示数为3伏，说明故障是电阻R短路或灯泡L断路。
14．     串联     并联     变大
【详解】[1]根据家庭电路的接法，开关与被控用电器之间是串联的；
[2][3]家庭电路中的连接，用电器之间是并联的，所以电源插座在使用时相当于并联一个用电器；此时电路中总电流将变大。
15．     1     3     3
【详解】[1]由题意可知，通过该导体的电流为

[2]该导体的电阻为

[3]导体的电阻是导体本身的一种性质，不随两端电压的变化而变化，所以将该导体两端的电压降到0.8伏，其电阻还是不变。
16．     小于     等于     等于
【详解】[1]根据电阻的计算公式可知，甲和乙两个导体材料相同、电阻大小相同，若甲导体的横截面积小于乙导体，则甲导体的长度小于乙导体长度；
[2]若将它们串联在电路中，串联电路电流处处相等，再根据可知，甲导体两端的电压等于乙导体两端的电压；
[3]若将它们分别截去一半的长度，则甲导体剩余部分的电阻是

同理可得，所以甲导体剩余部分的电阻等于乙导体剩余部分的电阻。
17．     R     （灯）L断路     L与Lʹ均发光
【详解】[1]由题意可知，闭合开关后，灯L不发光，那么有可能是电阻R断路、灯L断路、灯L短路；假设用灯L′替换L，那么如果灯L′不能发光，则可能是电阻R断路或灯L短路；如果灯L′能发光，一定是灯L断路，这些情况下不能检出是哪个元件故障；假设用灯L′替换R，如果灯L′不能发光，那么可能是灯L断路，如果灯L′能发光，灯L不发光，那么是灯L短路，如果灯L′能发光，灯L也发光，那么是电阻R断路，这些情况下能检出是哪个元件故障；所以用一个完好的灯L′替换R一定能检出故障；
(1)[2]由上述可知，用灯L′替换R，若灯L′不发光，那么故障是L断路；
(2)[3]由上述可知，如果故障是R断路，那么灯L′能发光，灯L也发光。
18．
【详解】由题意得，S和灯泡L2串联，电流表和L1串联，同时两灯并联，互不干扰。

19．
【详解】由题意可知，开关S只可以控制小灯泡的发光情况，说明这是一个并联电路，且开关S与小灯泡在一条支路上，且当S闭合后向右移动滑动变阻器的滑片P时电流表的示数变大，说明S可以控制滑动变阻器，说明滑动变阻器也与开关S和小灯泡在一条支路上，滑动变阻器滑片向右移动电流表示数变大，说明滑片向右移动电阻减小，所以应接滑动变阻器右下的接线柱，根据分析实物图如下图所示：

20．
【详解】由于滑动变阻器R的滑片P向右移动时，接入电路的电阻变大，电压表的示数变大，这说明了电压表是并接在滑动变阻器两端，假设电源在右端，由于电流方向向下，那么电源正极应该在上方，中间是电压表，左边是电流表，闭合开关后，滑动变阻器和灯泡串联接在电路中，这种情况符合题意，根据所述在电路图中填上元件符号，如下图所示。

21．          右     5.0     5.4     5.7     5.4
【详解】①[1]由电路图可知，用电压表测量待测电阻两端的电压，用电流表测量通过待测电阻的电流，由欧姆定律可以计算出待测电阻的阻值，故本实验的原理是。
②[2]为保护电路，闭合开关前滑动变阻器的滑片P应置于阻值最大处，故由电路图可知，滑片P应置于最右端。
③[3][4][5][6]由图中可知，电压表选择小量程，故电压表示数为U1=1.5V，电流表选择小量程，故电流表示数为I1=0.3A，故由欧姆定律可得，此时电阻RX的测量值为

由电路图可知，待测电阻与滑动变阻器串联，由串联电路电阻分压规律可知，滑动变阻器接入电路中的阻值越小，待测电阻两端电压越大，即电压表示数越大，由题意可知电压表最大示数为4.5V，此时滑动变阻器阻值为0，故可知电源电压为U源=4.5V，因滑动变阻器滑片移至中点时，待测电阻两端电压为U1=1.5V，故可知此时滑动变阻器两端分压为
UP=U源-U1=4.5V-1.5V=3V
此时电路中电流为I1=0.3A，故由欧姆定律可得，此时滑动变阻器接入电路中的阻值为

因此时滑动变阻器的滑片位于中点，故可知滑动变阻器的最大阻值为
RP最大=2Rp=10Ω×2=20Ω
由题意可知，电压表的最小示数为1.0V，即此时待测电阻两端电压为U2=1.0V，则此时滑动变阻器两端电压为
U′P=U源-U2=4.5V-1.0V=3.5V
此时滑动变阻器接入电路中的阻值达到最大，即20Ω，故由欧姆定律可得，此时电路中的电流为

故由欧姆定律可得，此时待测电阻的阻值为

用定值电阻替换滑动变阻器后，由题意可知，此时待测电阻两端电压为U3=0.8V，故可知此时定值电阻两端电压为
U0=U源-U3=4.5V-0.8V=3.7V
由欧姆定律可得此时电路中电流为

再由欧姆定律可得，此时待测电阻的阻值为

故由三次实验数据可知，待测电阻的平均阻值为

22．     2     12.5     37.5     乙     温度     见解析
【详解】①[1][2]由图知，滑动变阻器线圈的长度为100mm，滑动变阻器的最大阻值为20Ω，则滑动变阻器线圈长度每1mm的电阻为0.2Ω，第一次实验中，当滑片P在78.0mm的位置时，滑动变阻器接入电路的阻值为
R滑1= 0.2Ω/mm×78.0mm=15.6Ω
滑动变阻器两端的电压为
U滑1=I1 R滑1=0.16A×15.6Ω=2.5V
故此时小灯泡两端的电压为
UL1=U- U滑1=4.5V-2.5V=2.0V
小灯泡电阻为

[3]由表中数据知，第三次实验中小灯泡两端的电压为3.0V，则滑动变阻器两端的电压为
U滑3=U- UL3=4.5V-3.0V=1.5V
滑动变阻器接入电路的阻值为

故此时滑片P的位置在

处。
②[4]由于灯丝的电阻受温度的影响，在不同随温度下灯丝的电阻是不同的，故乙种观点正确。
③[5][6]由表中数据知，从第一次到第四次实验，小灯泡两端的电压在增大，通过小灯泡的电流变大，则灯丝的温度升高，故灯丝的温度变化是小灯电阻变化的原因。
23．     电压     乙     乙     ②和③
【详解】[1]改变某一导体两端的电压，电流才会发生变化，所以使用某一导体改变电压进行实验；
[2] 0.15A、1.37V在乙组同学测量的范围内，所以右上方的数据“0.15A   1.37V”是乙组同学测量的；
[3][4]乙组同学三次实验得到的电阻大小分别是



同一个导体的电阻大小不应该是这样，所以乙组同学的U-I图线存在问题；原因可能是传感器使用前没有调零、没有按照数据点的分布趋势绘制图线。
24．     4.5     5     3.0     0.3     3.2     0.34     4.5     9.8
【详解】(1)[1]由题意可知，实验步骤正确，即滑动变阻器在闭合开关前就位于最右端，闭合开关后，电压表恰好满刻度，那么由题意可知，电压表此时的量程应该是0到3V，电压表的示数是3V，即RX两端的电压是3V；移动滑片至某位置时，观察到电压表、电流表示数如图(b)、(c)所示，这两个读数分别是1.3V、0.34A；将滑片移至另一端时，电压表、电流表示数与图(b)、(c)相比均偏转了2小格，即读数分别是1.5V、0.38A，而这个滑片所在的位置是最右端，不能是最左端，否则电压表的示数是零或者大于3V，由于滑片在最右端，而电压表的示数不再是3V，是1.5V，这说明电压表不再是测量RX的电压，应该是测量滑动变阻器接入电路电阻的电压，那么可知当滑片在最右端时，RX两端的电压是3V，滑动变阻器两端电压是1.5V，那么电源电压是

[2]将滑片移至某一端后闭合开关，此时电流表示数为0.46A，可知RX的大小是

那么当滑片在最右端时，电路中的电流大小是

滑动变阻器的最大电阻值是

(2)[3][4]当RX两端的电压是3V时，电流IX是

[5][6]当滑动变阻器的电压是1.3V时，RX两端的电压是

流过RX的电流是0.34A；
[7][8]从表中可以看到，当电流是0.46A时，滑片在最左端，RX两端的电压等于电源电压的大小，即，此时RX的电阻大小是

25．     20Ω     40Ω     见解析     乙     3
【详解】（1）[1]由图可知，R0与RP串联，电压表测RP两端的电压，电流表测电路中的电流，由表中数据可知，电压表的示数为零时，RP连入电路的电阻为零，只有R0的简单电路，电流表的示数是0.3A，定值电阻R0的阻值

（2）[2]由表中数据可知，身高180厘米的同学测量时，电压表的示数是4.0V，由串联电路电压的规律可知R0两端的电压
U01=U-UP1=6V-4V=2V
通过R0的电流

由串联电路电流的规律和欧姆定律得到滑动变阻器接入电路的阻值

（3）[3]电路中R0可以保护电路，防止电源短路，烧坏电流表和电源。
（4）[4]当导体的材料和横截面积相同时，长度越长，电阻越大，当h增大时，RP增大，由串联分压可知电压表的示数变大，即UP变大，电路的总电阻变大，由欧姆定律可知电路中的电流变小，由可知UP和RP比值变小，UP和h比值变小，即h和UP比值变大，所以正确的是图乙。
（5）[5]由表中数据可知，当身高是160cm时，电压表的示数为零时，RP连入电路的电阻为零，身高180厘米时，滑动变阻器接入电路的阻值是40Ω，h与RP成正比，所以当身高是170厘米时，滑动变阻器接入电路的阻值是20Ω，电路中的电流

电压表的示数为

26．     2A     15Ω     15     1
【详解】(1)[1]由电路图可知，电阻R2和R1并联，电流表A测干路电流；则通过R1的电流
I1==2A
(2)[2]由(1)可知电流表A测量干路中电流，通过R1的电路是2A，由并联电路电流的规律可知电流表的量程是0-3A，分度值是0.1A，电流表的示数是2.4A，通过变阻器的电流为
I2=I-I1=2.4A-2A=0.4A
此时滑动变阻器的电阻
=15Ω
(3)[3][4]闭合开关S1和S，电阻R1和滑动变阻器R2并联，电流表A测干路的电流；由题知，将电流表A1串接在电路某处；若电流表A1串接在干路上，则电流表A与A1的示数相同，不符合题中要求；若电流表A1串接在R1的支路上，由并联电路的特点可知，移动变阻器的滑片P时，通过R1的电流保持2A不变，即A1的示数保持2A不变，根据题意可得，电流表A示数与A1示数最大比值为

则
IA大=12A＞3A
超过电流表的量程，不可能。
所以电流表A1只能串联在R2支路上，即A1测R2支路的电流；因电流表A示数与A1示数比值最大为6，比值最小为3。设通过变阻器R2的电流最大为I2大，当通过变阻器的电流最大时，干路电流为
I=2A+I2大
电流表A示数与A1示数比值为

故此时比值应最小；所以

I2大=1A
设通过变阻器R2的电流最小为I2小，当通过变阻器的电流最小时，干路电流为
I′=2A+I2小
电流表A示数与A1示数比值为

故此时比值应最大，所以

I2小=0.4A
当I2小=0.4A时，由欧姆定律可得变阻器连入电路中的电阻最大为
R滑大=
所以变阻器的最大电阻为15Ω，允许通过的最大电流为1A，即滑动变阻器R2的规格为“15Ω，1A”。
27．（1） 0.4安   （2）25欧
【详解】(1)闭合开关后R1两端的电压为2V，电阻R1的阻值为，根据欧姆定律可知通过电阻R1的电流是

(2)串联电路的总电阻等于各元件电阻之和，即

答：(1)通过电阻R1的电流是；(2)电路的总电阻是。
28．     5伏     50欧     10欧 1安     2.2
【详解】(1)从图中可以看到，这是一个并联电路，电流表测的是总电流，S闭合后，电路中的总电流变大，由于S闭合后，电流表的示数为0.6A，那么在闭合前，电流表的示数应该是小于0.6A，从图中可知，电流表的量程应该是0到0.6A，那么在闭合前，电流表的读数是0.5A，R1的阻值为，电源电压的大小等于电阻R1的电压大小，根据欧姆定律的变换式可知

(2)根据并联电路电流规律可知，流过电阻R2的电流是

根据欧姆定律的变换式可知电阻R2的阻值是

(3)假设选择“5欧 2安” 字样的滑动变阻器，那么闭合开关，流过R2的电流大小不变，还是0.1A，流过变阻器的电流最小值是

那么电流表的最小值是

当断开开关时，电流表的最小值是

流过变阻器的电流最大值是，这时滑动变阻器接入电路的阻值大小是

这个阻值大小没有超过量程，符合题意，当闭合开关时，那么电流表的最大值是

当断开开关时，电流表的最大值是

综上所述，电流表的最大值是，最小值是，那么电流表示数最大值Imax与最小值Imin的比值是

假设选择“10欧 1安”字样的滑动变阻器，那么闭合开关，流过R2的电流大小不变，还是0.1A，流过变阻器的电流最小值是

那么电流表的最小值是

当断开开关时，电流表的最小值是

流过变阻器的电流最大值是，这时滑动变阻器接入电路的阻值大小是

这个阻值大小没有超过量程，符合题意，那么闭合开关时电流表的最大值是

断开开关时，电流表的最大值是

综上所述，电流表的最大值是，电流表的最小值是，所以电流表示数最大值Imax与最小值Imin的比值是

由上述可知，比值较大的是2.2，即选择“10欧 1安”字样的滑动变阻器能使电流表示数最大值Imax与最小值Imin的比值最大。
答：(1)电源电压是；(2)电阻R2的阻值是；(3)选择“10欧 1安”字样滑动变阻器能使电流表示数最大值Imax与最小值Imin的比值最大，其大小是2.2。
