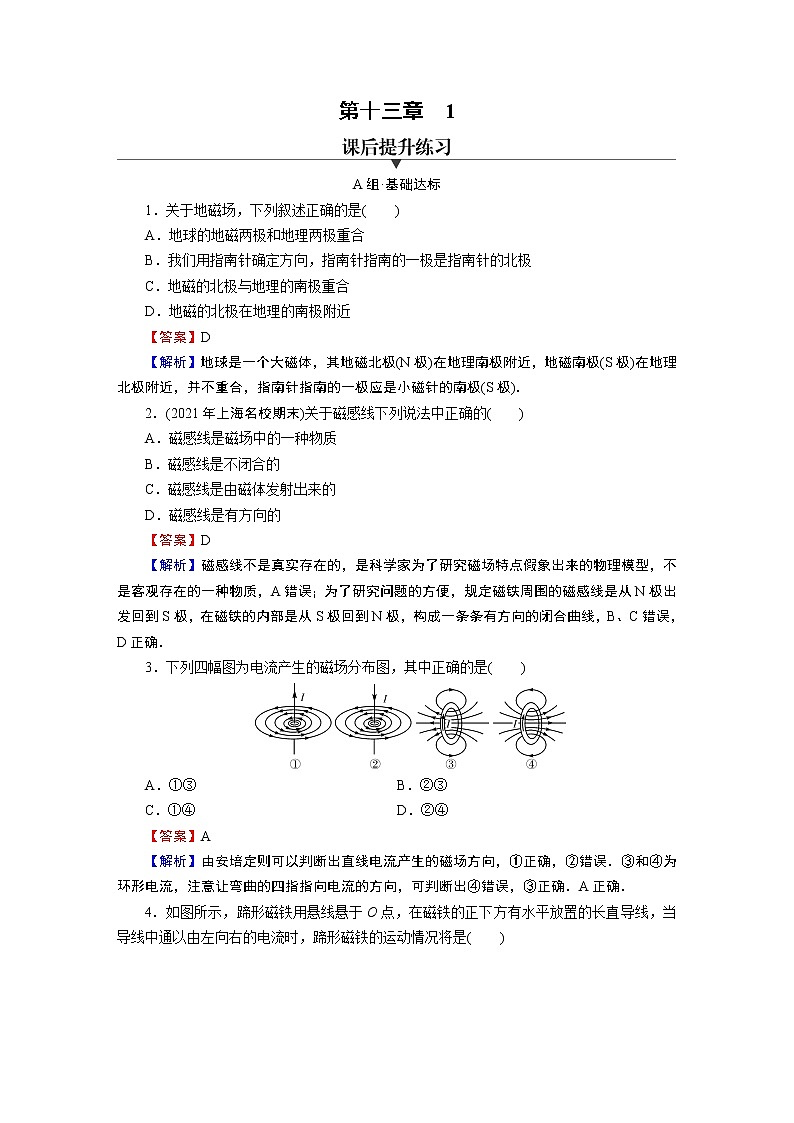

    第13章 1磁场 磁感线第1页
    第13章 1磁场 磁感线第2页
    还剩3页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    高中物理人教版 (2019)必修 第三册1 磁场 磁感线练习题

    展开

    这是一份高中物理人教版 (2019)必修 第三册1 磁场 磁感线练习题,共5页。
     1A·基础达标1关于地磁场下列叙述正确的是(  )A地球的地磁两极和地理两极重合B我们用指南针确定方向指南针指南的一极是指南针的北极C地磁的北极与地理的南极重合D地磁的北极在地理的南极附近【答案】D【解析】地球是一个大磁体,其地磁北极(N)在地理南极附近,地磁南极(S)在地理北极附近,并不重合,指南针指南的一极应是小磁针的南极(S)2(2021年上海名校期末)关于磁感线下列说法中正确的(  )A磁感线是磁场中的一种物质B磁感线是不闭合的C磁感线是由磁体发射出来的D磁感线是有方向的【答案】D【解析】磁感线不是真实存在的,是科学家为了研究磁场特点假象出来的物理模型,不是客观存在的一种物质,A错误;为了研究问题的方便,规定磁铁周围的磁感线是从N极出发回到S极,在磁铁的内部是从S极回到N极,构成一条条有方向的闭合曲线,BC错误,D正确3下列四幅图为电流产生的磁场分布图其中正确的是(  )A①③     B②③C①④ D②④【答案】A【解析】由安培定则可以判断出直线电流产生的磁场方向,正确,错误为环形电流,注意让弯曲的四指指向电流的方向,可判断出错误,正确A正确4如图所示蹄形磁铁用悬线悬于O在磁铁的正下方有水平放置的长直导线当导线中通以由左向右的电流时蹄形磁铁的运动情况将是(  )A静止不动B向纸处平动CN极向纸外S极向纸内转动DN极向纸内S极向纸内转动【答案】C【解析】用安培定则可判断导线上方磁感线垂直纸面向外,故磁体逆时针转动(从上向下看),即N极向纸外转动,S级向纸内转动C正确,ABD错误5如图所示直流电源与一个线圈连接成闭合回路线圈的上方和右侧各有一个可以自由转动的小磁针由图得出的结论正确的是(  )A小磁针的c端为N电源的a端为正极B小磁针的c端为N电源的a端为负极C小磁针的d端为N电源的a端为正极D小磁针的d端为N电源的a端为负极【答案】D【解析】根据小磁针的N极方向可以确定通电线圈外部上方磁场的方向,然后应用安培定则确定线圈中的电流方向,从而判断电源的a端为负极,同时判断dN极,D正确6如图所示两根靠近但彼此绝缘的直导线互相垂直通以大小相同的电流在哪一个区域两根导线的磁场方向一致且垂直纸面向里(  )A BC D【答案】D【解析】由右手螺旋定则可判定通电导线磁场的方向如图所示,·表示磁感线垂直纸面向外,“×”表示磁感线垂直纸面向里,所以第四象限磁场方向一致且向里D正确7下列关于磁场的相关判断和描述正确的是(  )A图甲的导线中通过的电流与受力后导线弯曲的图示符合物理事实B图乙中表示条形磁铁的磁感线从N极出发S极终止C图丙中导线通电后其正下方小磁针的旋转方向符合物理事实D图丁中环形导线通电后其轴心位置小磁针的旋转方向符合物理事实【答案】C【解析】根据安培定则,同向电流相互吸引,异向电流相互排斥,图甲所示两导线应相互排斥,A错误;磁感线是闭合曲线,在磁体内部从S极指向N极,B错误;根据安培定则可知,如图直导线下方有垂直纸面向里的磁场,N极向纸面内转动,C正确;根据安培定则可知,如图环形导线内部有垂直纸面向外的磁场,N极向纸面外转动,D错误8.(多选)南极考察队队员在地球南极附近用弹簧测力计竖直悬挂一未通电螺线管如图所示下列说法正确的是(  )A若将a端接电源正极b端接电源负极则弹簧测力计示数将减小B若将a端接电源正极b端接电源负极则弹簧测力计示数将增大C若将b端接电源正极a端接电源负极则弹簧测力计示数将增大D不论螺线管通电情况如何弹簧测力计示数均不变【答案】AC【解析】可以将地球等效处理为一个大磁铁,地理南极相当于磁铁的N极,因而在南极附近地磁场方向近似竖直向上,如图所示然后用安培定则判定通电螺线管在周围产生的磁场方向,再根据同名磁极相斥,异名磁极相吸原理可判定通电螺线管与地磁场之间的作用情况综上所述,AC正确,BD错误9(2021年绍兴名校模拟)如图所示上世纪70年代科学家发现一种趋磁细菌其体内的磁性小颗粒有规则排列成指南针它是一种厌氧细菌喜欢生活在海底缺氧的淤泥中当被搅到有氧的海水中时会利用自身指南针沿着地磁场的磁感线回到海底淤泥中下列说法正确的是(  )A赤道的趋磁细菌顺着地磁场方向竖直返回淤泥中B南半球的趋磁细菌逆着地磁场方向朝南返回淤泥中C北半球的趋磁细菌顺着地磁场方向朝南返回淤泥中D两极的趋磁细菌沿着地磁场的磁感线不能返回淤泥中【答案】B【解析】趋磁细菌会利用自身指南针沿着地磁场的磁感线回到海底淤泥中,所以赤道的趋磁细菌顺着地磁场方向向北回到淤泥中,A错误;南半球的趋磁细菌作为指南针,S极受力大于N极受力,所以逆着地磁场方向朝南返回淤泥中,同理可知:北半球的趋磁细菌顺着地磁场方向朝北返回淤泥中,B正确,C错误;两极的趋磁细菌沿着地磁场的磁感线竖直返回淤泥中,D错误B·能力提升10如图所示质量为m的回形针系在细绳下端被磁铁吸引保持静止此时细绳与竖直方向的夹角为θ则下列说法中正确的是(  )A回形针静止时受到磁铁对它的磁力大小为mgtan θB回形针静止时受到的细绳的拉力大小为C现用点燃的火柴对回形针加热过一会儿发现回形针不被磁铁吸引了原因是回形针加热后分子电流排列无序了D现用点燃的火柴对回形针加热过一会儿发现回形针不被磁铁吸引了原因是回形针加热后分子电流消失了【答案】C【解析】回形针受到重力、绳子的拉力和磁力而平衡,磁力的方向并不是水平方向,所以AB错误回形针之所以能够显磁性,是因为回形针内部的分子电流有序分布,形成一个个小的规律排列的磁铁点燃火柴会使回形针内部的分子电流无序,从而使回形针的磁性消失,所以C正确,D错误11如图所示在甲乙间用两条导线连一个直流电路将小磁针放在两导线之间时N极向纸外偏转接在AB间的电压表向B接线柱一侧偏转(此电压表指针总偏向电流流进时的一侧)由此是否可以判断出甲乙两处哪边是电源哪边是负载【答案】甲处是负载乙处是电源【解析】可以小磁针N极向纸面偏转,可判断小磁针所在处磁场方向向外,由安培定则知,上面的导线中的电流由乙处流向甲处,由电压表指针的偏转方向可知,电压表中的电流由B流向A,即B端电势高综上所述,乙处一定是电源,甲处一定是负载12在如图所示的装置中有两个薄铁片(舌簧片)abcd它们的外端固定在一块木板上里端相互交叠但相隔一段很小的距离舌簧片连接在一个有灯泡的电路中如果拿一根条形磁铁平行地靠近舌簧片小灯泡就亮起来如果让磁铁在上面的水平面内转动小灯泡就一闪一闪地发光为什么【答案】见解析【解析】当条形磁铁平行地靠近舌簧片,两个舌簧片都被磁化,而且bc两端是异名磁极,相互吸引而接触,使电路接通,小灯泡就亮起来如果让磁铁在上面的水平面内转动,当磁铁转到与舌簧片平行时,两舌簧片由于被磁化而相互吸引,电路接通,小灯泡发光;当磁铁转到与舌簧片垂直时,两舌簧片退磁而相互分开,电路断开,小灯泡熄灭若磁铁不停地转动,则两舌簧片时而被磁化,时而退磁,bc两端时而相互吸引接触,时而分开,电路时通时断,小灯泡就一闪一闪地发光
