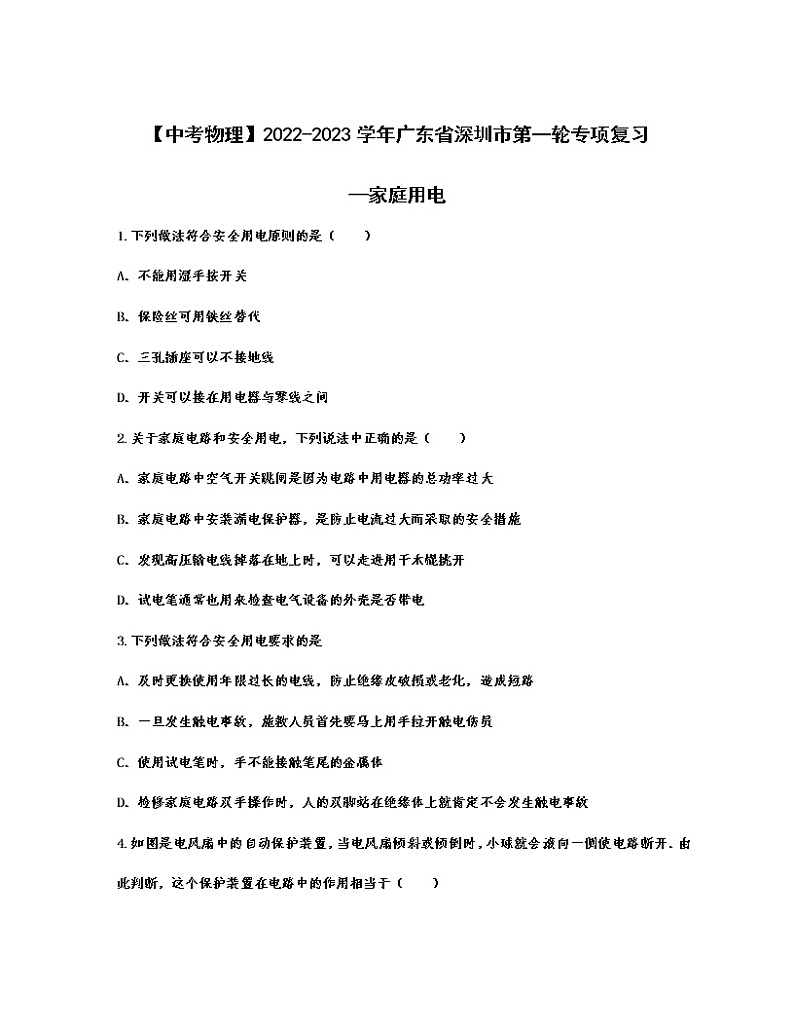

【中考物理】2022-2023学年广东省深圳市第一轮专项复习

—家庭用电

1.下列做法符合安全用电原则的是（　　）

A．不能用湿手按开关

B．保险丝可用铁丝替代

C．三孔插座可以不接地线

D．开关可以接在用电器与零线之间

2.关于家庭电路和安全用电，下列说法中正确的是（　　）

A．家庭电路中空气开关跳闸是因为电路中用电器的总功率过大

B．家庭电路中安装漏电保护器，是防止电流过大而采取的安全措施

C．发现高压输电线掉落在地上时，可以走进用干木棍挑开

D．试电笔通常也用来检查电气设备的外壳是否带电

3.下列做法符合安全用电要求的是

A．及时更换使用年限过长的电线，防止绝缘皮破损或老化，造成短路

B．一旦发生触电事故，施救人员首先要马上用手拉开触电伤员

C．使用试电笔时，手不能接触笔尾的金属体

D．检修家庭电路双手操作时，人的双脚站在绝缘体上就肯定不会发生触电事故

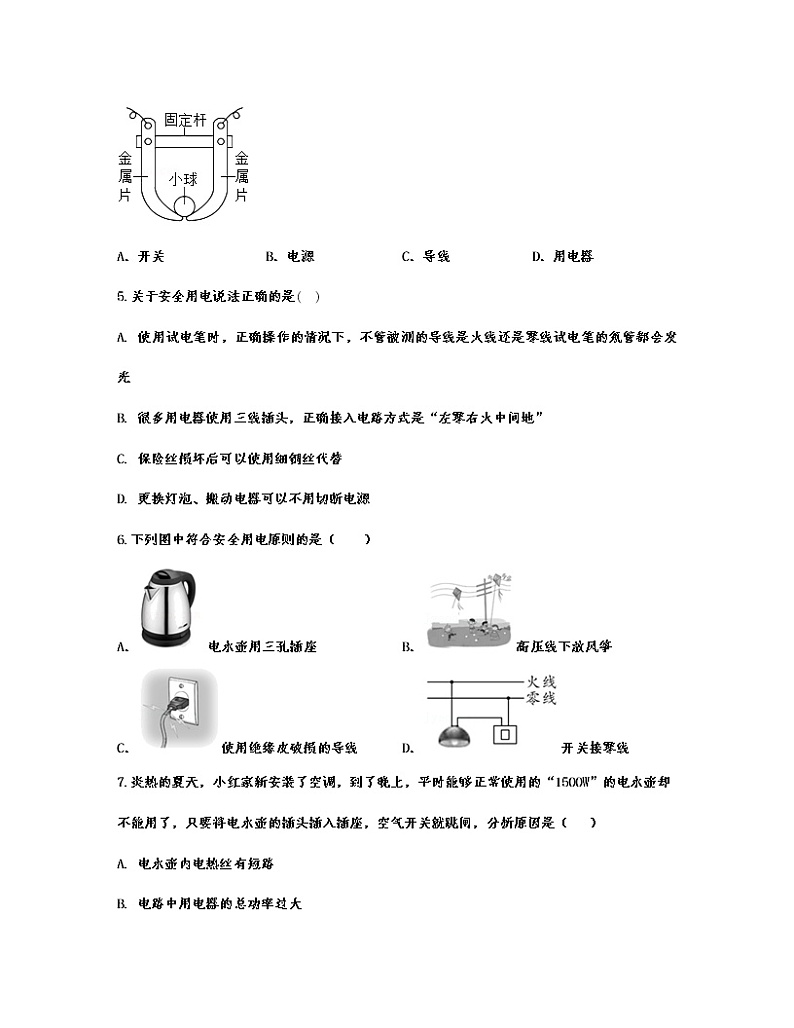

4.如图是电风扇中的自动保护装置，当电风扇倾斜或倾倒时，小球就会滚向一侧使电路断开．由此判断，这个保护装置在电路中的作用相当于（　　）

A．开关 B．电源 C．导线 D．用电器

5.关于安全用电说法正确的是

A. 使用试电笔时，正确操作的情况下，不管被测的导线是火线还是零线试电笔的氖管都会发光
B. 很多用电器使用三线插头，正确接入电路方式是“左零右火中间地”
C. 保险丝损坏后可以使用细铜丝代替
D. 更换灯泡、搬动电器可以不用切断电源

6.下列图中符合安全用电原则的是（　　）

A．电水壶用三孔插座 B．高压线下放风筝

C．使用绝缘皮破损的导线 D．开关接零线

7.炎热的夏天，小红家新安装了空调，到了晚上，平时能够正常使用的“1500W”的电水壶却不能用了，只要将电水壶的插头插入插座，空气开关就跳闸，分析原因是（   ）

A. 电水壶内电热丝有短路

B. 电路中用电器的总功率过大

C. 电路中总电流小于空气开关的额定电流

D. 电线过细而电阻过大造成电路电流过大

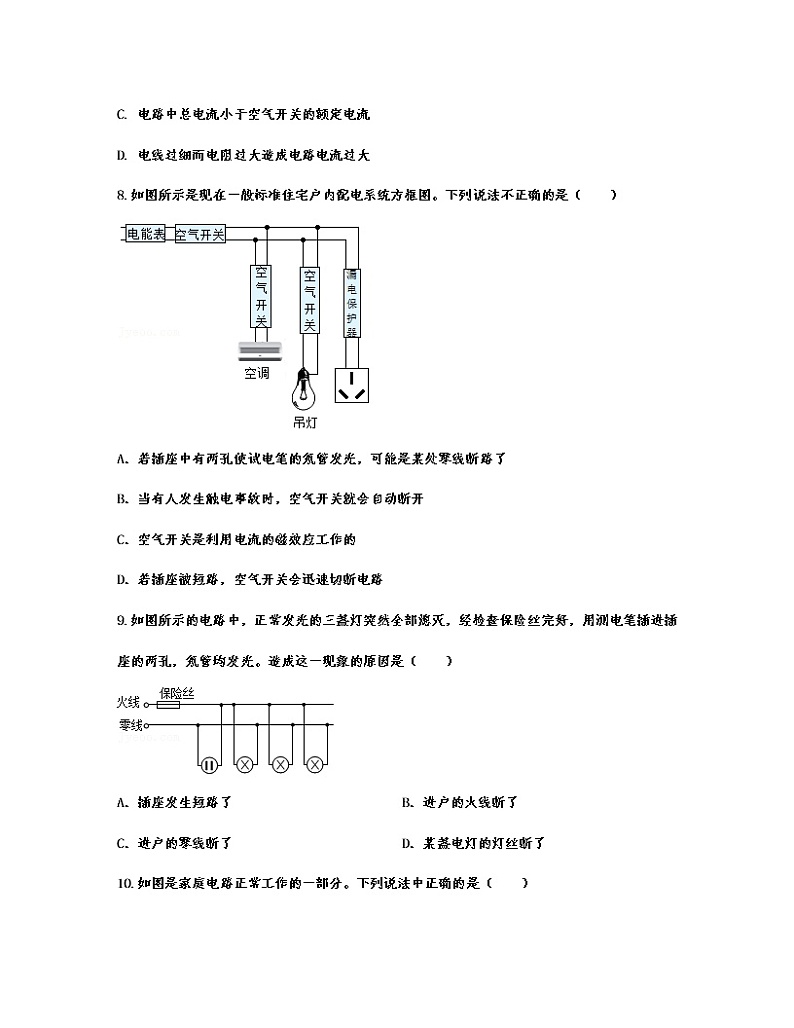

8.如图所示是现在一般标准住宅户内配电系统方框图。下列说法不正确的是（　　）

A．若插座中有两孔使试电笔的氖管发光，可能是某处零线断路了

B．当有人发生触电事故时，空气开关就会自动断开

C．空气开关是利用电流的磁效应工作的

D．若插座被短路，空气开关会迅速切断电路

9.如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用测电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（　　）

A．插座发生短路了 B．进户的火线断了

C．进户的零线断了 D．某盏电灯的灯丝断了

10.如图是家庭电路正常工作的一部分。下列说法中正确的是（　　）

A．导线B与大地之间的电压为220V

B．保险丝可以用铁丝代替

C．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地

D．用测电笔先后插入插座的左右插孔，氖管都发光

11.如图电路，若只闭合开关S2，用测电笔测A、B、C、D四点，发现测电笔氖管都发光，已知电路中装有保险丝，当电流过大时，保险丝将被烧断，则下列故障原因判断正确的是（　　）

A．电灯L1短路 B．电灯L2短路

C．零线F处断路 D．灯L1和L2同时短路

12.如图所示，将吹风机的插头插入插座，闭合它的开关，吹风机不工作；闭合灯泡开关，灯泡亮。保持灯泡开关闭合，拔出插头，用测电笔分别接触插座的B、C两孔，发现接B时氖管不发光，接C时发光。若电路中只有一处故障，则故障可能是（  ）

A. 零线上保险丝熔断 B. AB间电路断路

C. 插座短路 D. CD间电路断路

13.关于图中家庭电路的说法正确的是（　　）

A．甲图中，两孔插座的连接符合安全用电原则

B．甲图中，灯泡与开关的连接不符合安全用电原则

C．甲图中，若保险丝熔断，则一定是短路引起的

D．乙图中，电能表所在电路的总功率不能超过2200W

14.如图所示的家庭电路中，下列说法正确的是（　　）

A．使用试电笔辨别火线和零线时，要注意安全，手不能触碰试电笔任何金属部位

B．灯泡L1、L2同时熄灭，保险丝却完好，用试电笔检测插座的两孔，发现氖管均发光，说明插座短路

C．把台灯插头插入插座后，室内电灯全部熄灭，可能是因为插头短路

D．用灯泡L0取代保险丝接入电路，只闭合S1，若L0正常发光而L1不亮，说明电路正常

15.关于家庭电路及安全用电，下列说法中正确的是（　　）

A．甲图：两孔插座和三孔插座的作用是完全相同的

B．乙图：白炽灯泡的螺丝套（外壳）既可接相（火）线，也可接中性（零）线

C．丙图：站在绝缘凳上的人一只手接触相（火）线，同时另一只手接触中性（零）线，人不会触电

D．丁图：不能够用湿手摸或湿布擦与电源相连接的灯具

16.我国家用照明电路的电压为    伏；家庭中同时使用的用电器越多，电路中的电阻越____；额定功率为2000瓦的空调正常工作2小时，耗电    度。

17.在如图中，使用测电笔正确的方法是　 　图（填“A”或“B”）。正常情况下能使测电笔氖管发光的是　 　（填“火线”“零线”或“地线”）。

18.小明在课外活动中设计了如图所示电路，其中L1和L2分别为“220V15W”和“220V40W”的白炽灯泡，为了使L1、L2都发光，且L1比L2亮，你认为应闭合的开关为　   　。当再将开关　   　闭合时，保险丝会被熔断。

19.晓明家安装的电子式电能表的表盘上标有“3000imp/（kW•h）”字样，将某用电器单独接在该表上工作10min，电能表指示灯闪烁了150次，该用电器在上述时间内消耗的电能为　     　kW•h．它的电功率是　     　W．一天，在家里其它用电器都没有使用的情况下，晓明将一盏台灯的插头插入插座，发现空气开关跳闸了，跳闸的原因可能是　     　。

20.带有金属外壳的家用电器，必须使用三孔插座，这样做的目的是为了让金属外壳与　   　相连；如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断，用测电笔测试灯头的两端C、D，发现这两处都能使测电笔的氖管发光，再用测电笔测试B处氖管不发光，若电路中只有一处故障，则故障是　   　。

21.如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光。若电路中只有一处故障，则是　   　两点间　   　路；若将电路维修好后闭合S1、S2，再用验电笔测量四个接线点氖管发光情况改变的是　   　点。

22.如图所示，闭合开关。电灯不亮，小明用试电笔（也称测电笔）接触D点时氖管发光，接触E点时不发光，说明D、E间　   　。若试电笔接触A至F各点都发光，说明　   　。排除故障后，小明观察到电能表盘上标有“3200imp/kW•h”的字样，他将电熨斗接入电路中让其单独工作，发现电能表指示灯在4min内闪烁320次，该电熨斗的实际电功率是　   　W。

23.春节期间，小明去看望外婆，陪伴外婆5天后返回，发现家中电能表示数由317.4kW•h变为如图所示示数。经检查，家中除电视机和数字机顶盒处于待机状态，其它用电器均已关闭，则电视机和数字机顶盒待机状态下总功率为 　   　W。在此期间，电能表指示灯闪烁 　   　次，消耗的电能可供额定功率为15W的台灯正常工作 　   　h，请从节约电能的角度提出一条合理的建议：　   　。

24.如图所示是小明设计的照明电路。虚线框1和2应连入开关和电灯，则开关应装在虚线框_______中；安装完毕后，闭合开关，电灯不亮，用试电笔分别测试a、b、c、d点时，a点氖管不发光，b、c、d点氖管都发光，则电路的故障为_______。小明又把一小射灯（正常工作时的电压为20V，电流为0.2A），直接接入家庭电路后，刚通电，小射灯立刻就烧坏了，经检查，发现还有一个配件忘记安装，小代通过研究说明书，明白了其中的道理。没有安装配件导致小射灯被烧坏的原因是小射灯两端的实际电压_______正常工作电压（选填“大于”“小于”或“等于”）；该配件是一个阻值为_______Ω的定值电阻，需要与小射灯_______联使其正常工作。

25.将图中的灯泡、开关、插座联入电路。要求：符合安全用电原则，熔断器控制插座。

26.图甲是某家用电暖气，图乙为其简化电路原理图，在电暖气跌倒时跌倒开关自动断开，切断电源，保证安全。电暖气有“高温挡”和“低温挡”两个挡位，已知发热电阻R1＝60.5Ω，发热电阻R2＝44Ω。请回答下列问题：

（1）使用电暖气时应选用 　   　插座（选填“两孔”或“三孔”）；

（2）分析说明开关打到哪个位置是高温挡；

（3）计算电暖气在高温挡时正常工作的电流；

（4）计算电暖气在低温挡时正常工作5h消耗多少kW•h的电能。

27.如图所示是某电热器的工作原理图，R1、R2是发热电阻，虚线框为电热器的金属外壳，它用一个旋转开关可以实现电热器多挡位工作的要求。其中旋转开关内有一块绝缘圆盘，在圆盘的左边缘依次有4个金属触点①、②、③、④，右边缘是一金属板，可绕中心轴转动的开关旋钮两端各有一个金属滑片，转动开关旋钮可以将左边缘相邻的两个触点与右边缘的金属板同时连通。如旋到图中位置S时，金属滑片将1、2两触点同时与右边缘金属板接通。

（1）小明想在电路中加一个“倾倒开关”，使电热器被碰倒时能自动断开电路，以免引起火灾。该开关最好应安装在示意图中A、B、C、D、E中的点　 　处。

（2）如果R1＝R2，旋钮开关旋到位置S时的电功率为1000W，求R1和R2的阻值。

（3）当旋钮开关旋到位置T时，通电1min消耗的电能是多少？

这些电能若用于加热水，且加热效率为70%，能使0.5kg、20℃的水温度升高多少？水的比热容c水＝4.2×103J/（kg•℃）。

（4）某种橡皮绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如表，请你计算说明应选横截面积为多大的铜芯导线作为该电热器的输出导线，才符合既适用又经济的原则？

答案

1.下列做法符合安全用电原则的是（　　）

A．不能用湿手按开关

B．保险丝可用铁丝替代

C．三孔插座可以不接地线

D．开关可以接在用电器与零线之间

【正确答案】A。

2.关于家庭电路和安全用电，下列说法中正确的是（　　）

A．家庭电路中空气开关跳闸是因为电路中用电器的总功率过大

B．家庭电路中安装漏电保护器，是防止电流过大而采取的安全措施

C．发现高压输电线掉落在地上时，可以走进用干木棍挑开

D．试电笔通常也用来检查电气设备的外壳是否带电

【正确答案】D。

3.下列做法符合安全用电要求的是

A．及时更换使用年限过长的电线，防止绝缘皮破损或老化，造成短路

B．一旦发生触电事故，施救人员首先要马上用手拉开触电伤员

C．使用试电笔时，手不能接触笔尾的金属体

D．检修家庭电路双手操作时，人的双脚站在绝缘体上就肯定不会发生触电事故

【正确答案】A

4.如图是电风扇中的自动保护装置，当电风扇倾斜或倾倒时，小球就会滚向一侧使电路断开．由此判断，这个保护装置在电路中的作用相当于（　　）

A．开关 B．电源 C．导线 D．用电器

【正确答案】A。

5.关于安全用电说法正确的是

A. 使用试电笔时，正确操作的情况下，不管被测的导线是火线还是零线试电笔的氖管都会发光
B. 很多用电器使用三线插头，正确接入电路方式是“左零右火中间地”
C. 保险丝损坏后可以使用细铜丝代替
D. 更换灯泡、搬动电器可以不用切断电源

【正确答案】B
6.下列图中符合安全用电原则的是（　　）

A．电水壶用三孔插座 B．高压线下放风筝

C．使用绝缘皮破损的导线 D．开关接零线

【正确答案】A。

7.炎热的夏天，小红家新安装了空调，到了晚上，平时能够正常使用的“1500W”的电水壶却不能用了，只要将电水壶的插头插入插座，空气开关就跳闸，分析原因是（   ）

A. 电水壶内电热丝有短路

B. 电路中用电器的总功率过大

C. 电路中总电流小于空气开关的额定电流

D. 电线过细而电阻过大造成电路电流过大

【正确答案】B

8.如图所示是现在一般标准住宅户内配电系统方框图。下列说法不正确的是（　　）

A．若插座中有两孔使试电笔的氖管发光，可能是某处零线断路了

B．当有人发生触电事故时，空气开关就会自动断开

C．空气开关是利用电流的磁效应工作的

D．若插座被短路，空气开关会迅速切断电路

【正确答案】B。

9.如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用测电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（　　）

A．插座发生短路了 B．进户的火线断了

C．进户的零线断了 D．某盏电灯的灯丝断了

【正确答案】C。

10.如图是家庭电路正常工作的一部分。下列说法中正确的是（　　）

A．导线B与大地之间的电压为220V

B．保险丝可以用铁丝代替

C．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地

D．用测电笔先后插入插座的左右插孔，氖管都发光

【正确答案】C。

11.如图电路，若只闭合开关S2，用测电笔测A、B、C、D四点，发现测电笔氖管都发光，已知电路中装有保险丝，当电流过大时，保险丝将被烧断，则下列故障原因判断正确的是（　　）

A．电灯L1短路 B．电灯L2短路

C．零线F处断路 D．灯L1和L2同时短路

【正确答案】C。

12.如图所示，将吹风机的插头插入插座，闭合它的开关，吹风机不工作；闭合灯泡开关，灯泡亮。保持灯泡开关闭合，拔出插头，用测电笔分别接触插座的B、C两孔，发现接B时氖管不发光，接C时发光。若电路中只有一处故障，则故障可能是（  ）

A. 零线上保险丝熔断 B. AB间电路断路

C. 插座短路 D. CD间电路断路

【正确答案】B

13.关于图中家庭电路的说法正确的是（　　）

A．甲图中，两孔插座的连接符合安全用电原则

B．甲图中，灯泡与开关的连接不符合安全用电原则

C．甲图中，若保险丝熔断，则一定是短路引起的

D．乙图中，电能表所在电路的总功率不能超过2200W

【正确答案】B。

14.如图所示的家庭电路中，下列说法正确的是（　　）

A．使用试电笔辨别火线和零线时，要注意安全，手不能触碰试电笔任何金属部位

B．灯泡L1、L2同时熄灭，保险丝却完好，用试电笔检测插座的两孔，发现氖管均发光，说明插座短路

C．把台灯插头插入插座后，室内电灯全部熄灭，可能是因为插头短路

D．用灯泡L0取代保险丝接入电路，只闭合S1，若L0正常发光而L1不亮，说明电路正常

【正确答案】C。

15.关于家庭电路及安全用电，下列说法中正确的是（　　）

A．甲图：两孔插座和三孔插座的作用是完全相同的

B．乙图：白炽灯泡的螺丝套（外壳）既可接相（火）线，也可接中性（零）线

C．丙图：站在绝缘凳上的人一只手接触相（火）线，同时另一只手接触中性（零）线，人不会触电

D．丁图：不能够用湿手摸或湿布擦与电源相连接的灯具

【正确答案】D

16.我国家用照明电路的电压为    伏；家庭中同时使用的用电器越多，电路中的电阻越____；额定功率为2000瓦的空调正常工作2小时，耗电    度。

【正确答案】（1）220；        （2）小；       （3）4。

17.在如图中，使用测电笔正确的方法是　 　图（填“A”或“B”）。正常情况下能使测电笔氖管发光的是　 　（填“火线”“零线”或“地线”）。

【正确答案】A；火线。

18.小明在课外活动中设计了如图所示电路，其中L1和L2分别为“220V15W”和“220V40W”的白炽灯泡，为了使L1、L2都发光，且L1比L2亮，你认为应闭合的开关为　   　。当再将开关　   　闭合时，保险丝会被熔断。

【正确答案】S2；S3。

19.晓明家安装的电子式电能表的表盘上标有“3000imp/（kW•h）”字样，将某用电器单独接在该表上工作10min，电能表指示灯闪烁了150次，该用电器在上述时间内消耗的电能为　     　kW•h．它的电功率是　     　W．一天，在家里其它用电器都没有使用的情况下，晓明将一盏台灯的插头插入插座，发现空气开关跳闸了，跳闸的原因可能是　     　。

【正确答案】0.05；300；台灯的插头处短路 。

20.带有金属外壳的家用电器，必须使用三孔插座，这样做的目的是为了让金属外壳与　   　相连；如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断，用测电笔测试灯头的两端C、D，发现这两处都能使测电笔的氖管发光，再用测电笔测试B处氖管不发光，若电路中只有一处故障，则故障是　   　。

【正确答案】大地；BD段某处断路。

21.如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光。若电路中只有一处故障，则是　   　两点间　   　路；若将电路维修好后闭合S1、S2，再用验电笔测量四个接线点氖管发光情况改变的是　   　点。

【正确答案】cd；断；d。

22.如图所示，闭合开关。电灯不亮，小明用试电笔（也称测电笔）接触D点时氖管发光，接触E点时不发光，说明D、E间　   　。若试电笔接触A至F各点都发光，说明　   　。排除故障后，小明观察到电能表盘上标有“3200imp/kW•h”的字样，他将电熨斗接入电路中让其单独工作，发现电能表指示灯在4min内闪烁320次，该电熨斗的实际电功率是　   　W。

【正确答案】断路；进户线零线断路；1500。

23.春节期间，小明去看望外婆，陪伴外婆5天后返回，发现家中电能表示数由317.4kW•h变为如图所示示数。经检查，家中除电视机和数字机顶盒处于待机状态，其它用电器均已关闭，则电视机和数字机顶盒待机状态下总功率为 　   　W。在此期间，电能表指示灯闪烁 　   　次，消耗的电能可供额定功率为15W的台灯正常工作 　   　h，请从节约电能的角度提出一条合理的建议：　   　。

【正确答案】10；1920；80；家用电器在长时间不用时要关闭电源。

24.如图所示是小明设计的照明电路。虚线框1和2应连入开关和电灯，则开关应装在虚线框_______中；安装完毕后，闭合开关，电灯不亮，用试电笔分别测试a、b、c、d点时，a点氖管不发光，b、c、d点氖管都发光，则电路的故障为_______。小明又把一小射灯（正常工作时的电压为20V，电流为0.2A），直接接入家庭电路后，刚通电，小射灯立刻就烧坏了，经检查，发现还有一个配件忘记安装，小代通过研究说明书，明白了其中的道理。没有安装配件导致小射灯被烧坏的原因是小射灯两端的实际电压_______正常工作电压（选填“大于”“小于”或“等于”）；该配件是一个阻值为_______Ω的定值电阻，需要与小射灯_______联使其正常工作。

【正确答案】    ①. 2    ②. a、b间断开    ③. 大于    ④. 1000    ⑤. 串

25.将图中的灯泡、开关、插座联入电路。要求：符合安全用电原则，熔断器控制插座。

【正确答案】

26.图甲是某家用电暖气，图乙为其简化电路原理图，在电暖气跌倒时跌倒开关自动断开，切断电源，保证安全。电暖气有“高温挡”和“低温挡”两个挡位，已知发热电阻R1＝60.5Ω，发热电阻R2＝44Ω。请回答下列问题：

（1）使用电暖气时应选用 　   　插座（选填“两孔”或“三孔”）；

（2）分析说明开关打到哪个位置是高温挡；

（3）计算电暖气在高温挡时正常工作的电流；

（4）计算电暖气在低温挡时正常工作5h消耗多少kW•h的电能。

【正确答案】解：（1）插座分两种：双孔插座和三孔插座，为了防止压力锅工作过程中漏电引起触电事故，必须采用三孔插座，在将压力锅接入电路的同时，其外壳与大地连接；

（2）（3）由电路图可知，跌倒开关闭合、开关S接2时，电路为只有R2的简单电路，此时电路中的电阻最小，电暖气处于高温挡，

此时正常工作的电流：I＝＝＝5A；

（4）由电路图可知，跌倒开关闭合、开关S接1时，电路为只有R1的简单电路，此时电路中的电阻最大，电暖气处于低温挡，

则低温挡时的电功率：P＝＝＝800W＝0.8kW，

由P＝可得，正常工作5h消耗的电能：

W＝Pt＝0.8kW×5h＝4kW•h。

答：（1）三孔；

（2）开关打到2位置时是高温挡；

（3）电暖气在高温挡时正常工作的电流为5A；

（4）计算电暖气在低温挡时正常工作5h消耗4kW•h的电能。

27.如图所示是某电热器的工作原理图，R1、R2是发热电阻，虚线框为电热器的金属外壳，它用一个旋转开关可以实现电热器多挡位工作的要求。其中旋转开关内有一块绝缘圆盘，在圆盘的左边缘依次有4个金属触点①、②、③、④，右边缘是一金属板，可绕中心轴转动的开关旋钮两端各有一个金属滑片，转动开关旋钮可以将左边缘相邻的两个触点与右边缘的金属板同时连通。如旋到图中位置S时，金属滑片将1、2两触点同时与右边缘金属板接通。

（1）小明想在电路中加一个“倾倒开关”，使电热器被碰倒时能自动断开电路，以免引起火灾。该开关最好应安装在示意图中A、B、C、D、E中的点　 　处。

（2）如果R1＝R2，旋钮开关旋到位置S时的电功率为1000W，求R1和R2的阻值。

（3）当旋钮开关旋到位置T时，通电1min消耗的电能是多少？

这些电能若用于加热水，且加热效率为70%，能使0.5kg、20℃的水温度升高多少？水的比热容c水＝4.2×103J/（kg•℃）。

（4）某种橡皮绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如表，请你计算说明应选横截面积为多大的铜芯导线作为该电热器的输出导线，才符合既适用又经济的原则？

【正确答案】解：

（1）防止倾倒造成火灾，一定把“倾倒开关”接在火线上，在倾倒时，切断火线，所以倾倒开关接在C处；

（2）旋钮开关旋到位置S时，电路为R2的简单电路，由P＝UI＝可得，R2的阻值：

R2＝＝＝48.4Ω，

由R1＝R2可得，R1＝R2＝48.4Ω；

（3）当旋钮开关旋到位置T时，R1与R2串联，

因串联电路中总电阻等于各分电阻之和，

所以，通电1min消耗的电能：

W＝t＝×60s＝3×104J，

由η＝×100%可得，水吸收的热量：

Q吸＝Wη＝3×104J×70%＝2.1×104J，

由Q吸＝cm△t可得，水升高的温度：

△t＝＝＝10℃；

（4）由P＝UI可得，电热器工作时的最大电流：

I＝＝≈4.5A，

由表可知，应选横截面积为1mm2的导线。

答：（1）A；

（2）R1和R2的阻值均为48.4Ω；

（3）当旋钮开关旋到位置T时，通电1min消耗的电能是3×104J；

这些电能若用于加热水，且加热效率为70%，能使0.5kg、20℃的水温度升高10℃；

（4）应选横截面积为1mm2的导线。
