【中考物理】2020-2022近三年浙江市嘉兴区第一轮专项复习—实验题（含解析）

这是一份【中考物理】2020-2022近三年浙江市嘉兴区第一轮专项复习—实验题（含解析），共17页。

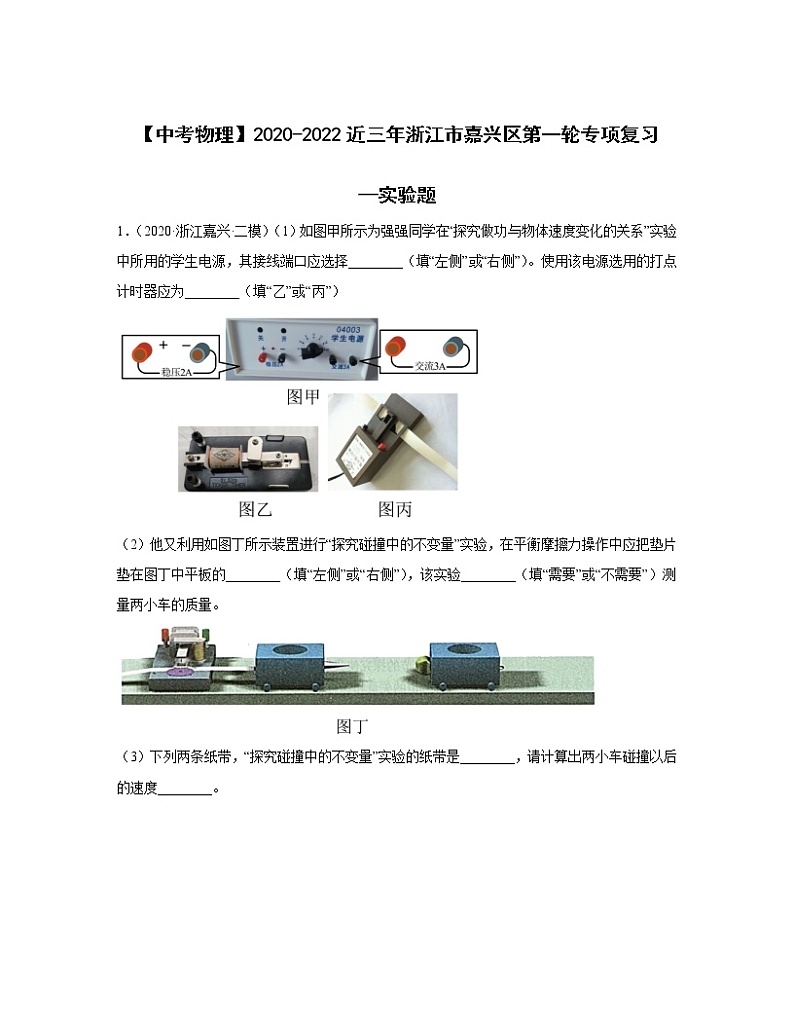

【中考物理】2020-2022近三年浙江市嘉兴区第一轮专项复习—实验题1．（2020·浙江嘉兴·二模）（1）如图甲所示为强强同学在“探究做功与物体速度变化的关系”实验中所用的学生电源，其接线端口应选择________（填“左侧”或“右侧”）。使用该电源选用的打点计时器应为________（填“乙”或“丙”）（2）他又利用如图丁所示装置进行“探究碰撞中的不变量”实验，在平衡摩擦力操作中应把垫片垫在图丁中平板的________（填“左侧”或“右侧”），该实验________（填“需要”或“不需要”）测量两小车的质量。（3）下列两条纸带，“探究碰撞中的不变量”实验的纸带是________，请计算出两小车碰撞以后的速度________。2．（2020·浙江嘉兴·二模）小曹同学欲测定标称为“2.5V，0.6W”小灯泡的伏安特性曲线。（1）他拆开一个电表后盖，其内部结构如图甲所示，判断此电表是________（填“伏特表”或“安培表”，应选用的量程是________（填“A”或“B”）（2）图乙为已连接的部分电路，请在答题卷上相应位置用笔画线代替导线补全实物连接图_____。（3）该同学正确测量了2组数据，对应的表盘和刻度如图丙所示图④示数应为________，其对应的电阻值为________。3．（2021·浙江嘉兴·二模）某同学在“验证机械能守恒定律”实验中利用如图甲所示装置，打点计时器由铁架台台面支撑，复夹起固定作用，将纸带贴着横杆沿竖直方向从静止开始释放。①关于本实验的操作，下列说法正确的是______。（多选）A．纸带安装在复写纸下面B．重锤的质量可以不测量C．打点计时器使用220V交流电D．保证打点计时器两限位孔在同一竖直线上②在正确操作情况下、实验得到的部分纸带如图乙所示。该同学选取某点为计时起点并记为计数点0，后按纸带实际打出的点取计数点依次记为1、2、3、4、5、6、7，并将各计数点离0的距离记录于下表中、计数点01234567位置（cm）00.882.153.745.788.3611.2414.26 计数点3瞬时速度大小为______m/s（结果保留2位有效数字）；根据上述数据可判断，本次实验中，重锤下落过程中机械能是否守恒？答：______（填“守恒”或“不守恒”）。4．（2021·浙江嘉兴·二模）两位同学根据“探究单摆周期与摆长的关系”实验测当地的重力加速度。①甲同学直接将线长作为摆长进行实验，其通过计算所得重力加速度______实际值。A．大于           B．等于           C．小于②乙同学测出多组数据并作出如图所示的的图像，造成图像不过原点的原因可能是______。A．小球受到的空气阻力比较大B．误将摆线长与小球的直径之和作为摆长C．小球形成了圆锥摆在水平面内做圆周运动D．测量周期时，误将n次全振动记成了（n-1）次③根据图测得的重力加速度______实际值。A．大于              B．等于             C．小于5．（2021·浙江嘉兴·二模）某实验小组在“测绘小灯泡的伏安特性曲线”实验中，实验用小灯泡的规格是“2.5V，0.3A”。①该组同学先选用多用电表“”倍率测量小灯泡的阻值，机械调零后，红黑表笔短接发现指针位置如图甲所示，该同学接下来需要进行的正确操作是______。A．断开红黑表笔，重新机械调零B．断开红黑表笔，转换为“”倍率后测量C．保持红黑表笔短接，将指针调整到电阻为零处D．保持红黑表笔短接，将指针调整到电流为零处②实验小组利用图乙所示电路图，通过调整滑动变阻器将小灯泡两端电压从零开始逐渐增大到某最大值，得到的多组I、U数据描绘在I—U图像中，如图丙所示。当小灯泡两端电压为1.00V时，小灯泡消耗的电功率约为______W。 ③当通过小灯泡的电流从最大值重新调节到140mA时，小灯泡灯丝阻值最接近______Ω。A．1.50                 B．2.10              C．2.86 D．8.336．（2021·浙江嘉兴·二模）某实验小组利用如图丁所示实验装置进行“探究感应电流方向的规律”的实验，其中线圈A与电源电路连接，线圈B与电流表G连接。在实验过程中，①需要查清线圈______的绕制方向。（选填“A”、“B”或“A和B”）；②是否需要查清流入电流表的电流方向与指针偏转方向之间的关系？答：______（选填“需要”或“不需要”）7．（2022·浙江嘉兴·二模）如图甲所示，小曹同学做“探究求合力的方法”实验时，把橡皮条结点拉到某一位置O，记下O点位置，并记下A、B两点以确定两根细绳方向。（1）与A、B两点对应的弹簧秤示数如图所示，读出与A对应的弹簧秤示数为________N；（2）请结合题给信息在答题卷相应位置作出两力的合力________，并求出合力的大小为________N。 8．（2022·浙江嘉兴·二模）如图所示，小曹同学参照教材上“探究做功与物体速度变化的关系”实验的两个方案，打出如下两条纸带，但没有及时做标记。（1）根据纸带点迹特征可判断得出：利用重物提供牵引力方案打出的纸带是____________（纸带1或纸带2）；请用一句话简要说明判断的理由__________。（2）在用橡皮筋提供牵引力的方案实验时，对是否需要平衡摩擦力的判断，准确的是____________（单选）。A．需要　　B．不需要　　C．都可以9．（2022·浙江嘉兴·二模）（1）小强同学做“探究变压器线圈两端的电压与匝数的关系”实验，下列实验器材中，需要用到的是__________。A． B． C．D．（2）如图所示，若他把10V的直流电源接入右侧线圈的“0”、“16”接线柱，再使用交流电压表测量左侧线圈“0”、“4”接线柱间输出电压，则交流电压表[0-2-8-16]读数为___________。A．0V　　B．0.5V　　C．2.2V　　D．2.5V10．（2022·浙江嘉兴·二模）小强同学欲通过实验测量电池的电动势和内阻。（1）他先用多用电表试测电池电动势。实验中他将选择开关置于如图所示位置，两表笔接至电池两极，发现指针偏转异常（如图）后又对换了红黑表笔（指针位置如图）。请指出他在上述操作中的错误_______。（2）认识到上述错误后，他准备用教材的方案测定电池的电动势和内阻，有下列器材：干电池：内阻约为2Ω；电压表：量程3V，内阻约为3kΩ；电流表：量程0.6A，内阻约为1Ω；滑动变阻器：最大阻值为5Ω；开关和导线。请在答题纸相应位置画出实验电路图__________。小强在实验中共记录了6组数据，如下表所示。 123456U/V1.41.21.00.80.60.5I/A0.050.150.250.350.450.50 他选取了数据2和6，根据闭合电路欧姆定律，求出电动势=1.50V，内阻。请指出他在实验过程中的错误或不妥当之处（写出其中2点）__________。
答案：1．     右侧     乙     左侧     需要     纸带2     0.65m/s【详解】(1)[1][2]打点计时器使用交流电，故实验中所用的学生电源，其接线端口应选择右侧，电火花打点计时器电压为220V，故学生电源应与电磁打点计时器相连，即乙。(2)[3][4]因为平衡摩擦力，故应把垫片垫在图丁中平板的左端，且验证动量守恒，动量中包含质量，故需要测量质量。(3)[5][6] “探究碰撞中的不变量”实验的纸带描述的是前后速度不同的，不是匀速的，故纸带2是正确的，根据动量守恒可知，碰后速度变小，故碰后速度2．     伏特表     B          0.25V～0.29V     2.5Ω～2.9Ω【详解】(1)[1][2]通过图像可知，电阻与表头串联，故为电压表，额定电压为2.5V，故应选择小量程，则分压电阻较小，只需一个，即图中的B接线柱。(2)[3]因为灯泡电阻较小，故选择外接法，电压从零开始，故采用分压式接法，如图(3)[4][5] 图④示数应为0.25V，则对应电流为0.10A，所以阻值为Ω3．     ABD     0.91-0.94     守恒【详解】①[1] A．纸带安装在复写纸下面，故A正确；B．验证动能的增加量和重力势能的减小量是否相等，质量可以约去，不需要用天平测量质量，故B正确．C．电磁打点计时器使用4-6V交流电，故C错误；D．打点计时器安装时要使两限位孔位于同一竖直线上并安装稳定，故D正确。故选ABD。②[2] 计数点3瞬时速度大小为[3]打6时速度从0到6重力势能减小动能增加故机械能守恒。4．     C     B     B【详解】①[1]由单摆的周期公式得到将线长作为摆长进行实验，计算时摆长变小，使重力加速度的测量值小于实际值，故C正确，AB错误。故选C。②[2]摆线长度与摆球半径之和为单摆摆长，由图示图象可知，单摆周期T=0时摆长不为零，而有一定数值，说明所测摆长偏大，这是由于把摆线长度与摆球直径之和作为摆长了，多加了摆球半径；故B正确，ACD错误。故选B。③[3]根据得到图像的斜率为k，则而图像中故摆长于是得到即的斜率依然是k，重力加速度依然是故B正确，AC错误。故选B。5．     C     0.185-0.195     C【详解】①[1] 该组同学先选用多用电表“”倍率测量小灯泡的阻值，机械调零后，红黑表笔短接发现指针位置如图甲所示，没有指到0刻度，故需要进行欧姆调零，即保持红黑表笔短接，将指针调整到电阻为零处。故选C。②[2]根据图像可知当小灯泡两端电压为1.00V时，电流为0.190A，故小灯泡消耗的电功率约为③[3] 根据图像可知，通过小灯泡的电流从最大值重新调节到140mA时，电压约为0.40V，电阻故选C。6．     A和B     需要【详解】[1][2] 在实验过程中，除了需要查清流入检流计电流方向与指针偏转方向之间的关系之外，还应查清线圈A和线圈B的绕制方向。7．     2.60          3.1N～3.5N之间【详解】（1）[1]弹簧秤最小刻度为0.1N，则与A对应的弹簧秤示数为2.60N；（2）[2][3]与B对应的弹簧秤示数为1.10N；作出两力的合力如图，合力的大小为3.4N。8．     纸带2     重物提供牵引力方案中物体做加速运动，而用橡皮筋提供牵引力的方案中橡皮筋形变恢复后物体做匀速运动     A【详解】（1）[1]根据纸带点迹特征可判断得出：利用重物提供牵引力方案打出的纸带是纸带2；[2]重物提供牵引力方案中物体做加速运动，而用橡皮筋提供牵引力的方案中橡皮筋形变恢复后物体做匀速运动。（2）[3]在两个实验中，小车下滑时受到重力、橡皮筋的拉力、支持力和摩擦力，要使拉力等于合力，则都要用重力的下滑分量来平衡摩擦力，使得拉力做的功等于合外力对小车做的功，故需要，故选A。9．     BD##DB     A【详解】（1）[1] 做“探究变压器线圈两端的电压与匝数的关系”实验，下列实验器材中，需要用到的是交流电源和交流电压表。故选BD。（2）[2] 把10V的直流电源接入右侧，由于是直流电，左边线圈无法产生感应电动势，故交流电压表示数为0。故选A。10．     选用电阻挡测电压          电压有效数字错误；数据处理需要通过图像或者多组数据取平均值【详解】（1）[1]由图可知操作中的错误为选用电阻挡测电压；（2）[2]根据测量电动势和内电阻的实验方法知依次连接电源、开关、电流表、滑动变阻器、电压表并联在滑动变阻器两端，由于电流表内阻不确定，所以采用相对于电源来说的电流表外接法。电路如下图[3][4]电压表量程应选择V，分度值为0.1V，则需估读到小数点后两位，由表中数据可知电压有效数字错误；在处理数据时需要通过图像或则多组数据取平均值。
