【中考物理】2020-2022近三年天津市河北区第一轮专项复习—实验题（含解析）

这是一份【中考物理】2020-2022近三年天津市河北区第一轮专项复习—实验题（含解析），共11页。试卷主要包含了用如图1所示装置研究平地运动等内容，欢迎下载使用。

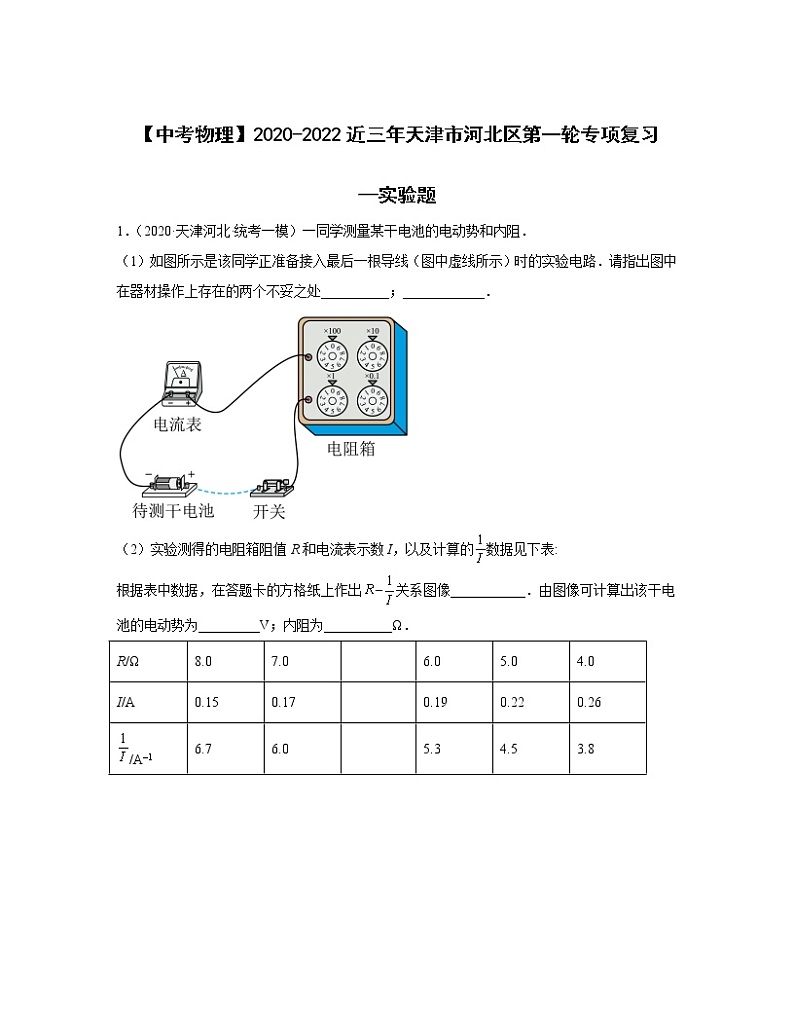

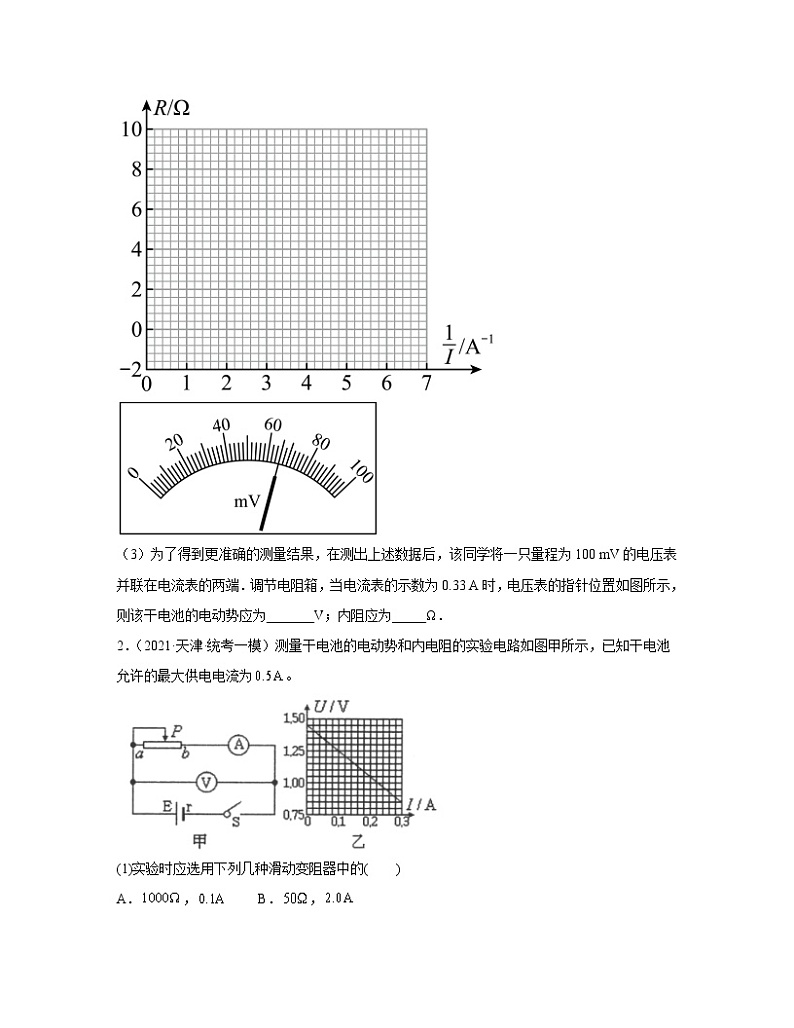

【中考物理】2020-2022近三年天津市河北区第一轮专项复习—实验题1．（2020·天津河北·统考一模）一同学测量某干电池的电动势和内阻．（1）如图所示是该同学正准备接入最后一根导线（图中虚线所示）时的实验电路．请指出图中在器材操作上存在的两个不妥之处__________；____________．（2）实验测得的电阻箱阻值R和电流表示数I，以及计算的数据见下表:根据表中数据，在答题卡的方格纸上作出关系图像___________．由图像可计算出该干电池的电动势为_________V；内阻为__________Ω．R/Ω8.07.0 6.05.04.0I/A0.150.17 0.190.220.26/A–16.76.0 5.34.53.8 （3）为了得到更准确的测量结果，在测出上述数据后，该同学将一只量程为100 mV的电压表并联在电流表的两端．调节电阻箱，当电流表的示数为0.33 A时，电压表的指针位置如图所示，则该干电池的电动势应为_______V；内阻应为_____Ω．2．（2021·天津·统考一模）测量干电池的电动势和内电阻的实验电路如图甲所示，已知干电池允许的最大供电电流为。(1)实验时应选用下列几种滑动变阻器中的(    )A．，        B．，C．，            D．，(2)闭合开关S前，滑动变阻器的滑片P应置于_____（选填“a”或“b”）端。(3)根据实验得到的图像如图乙所示，可求得干电池的电动势和内电阻分别为____V，____Ω。3．（2021·天津·一模）用如图1所示装置研究平地运动。将白纸和复写纸对齐重叠并固定在竖直的硬板上。钢球沿斜槽轨道PQ滑下后从Q点飞出，落在水平挡板MN上。由于挡板靠近硬板一侧较低，钢球落在挡板上时，钢球侧面会在白纸上挤压出一个痕迹点。移动挡板，重新释放钢球，如此重复，白纸上将留下一系列痕迹点。（1）下列实验条件必须满足的有____________；A．斜槽轨道光滑B．斜槽轨道末段水平C．挡板高度等间距变化D．每次从斜槽上相同的位置无初速度释放钢球（2）为定量研究，建立以水平方向为x轴、竖直方向为y轴的坐标系：a．取平抛运动的起始点为坐标原点，将钢球静置于Q点，钢球的_______（选填“最上端”、“最下端”或者“球心”）对应白纸上的位置即为原点；在确定y轴时______（选填“需要”或者“不需要”）y轴与重锤线平行；b．若遗漏记录平抛轨迹的起始点，也可按下述方法处理数据：如图2所示，在轨迹上取A、B、C三点，AB和BC的水平间距相等且均为x，测得AB和BC的竖直间距分别是y1和y2，则______（选填“大于”、“等于”或者“小于”）。可求得钢球平抛的初速度大小为_________。（已知当地重力加速度为g，结果用上述字母表示）。（3）为了得到平抛物体的运动轨迹，同学们还提出了以下三种方案，其中哪一项是不可行的是____________。A．从细管水平喷出稳定的细水柱，拍摄照片，即可得到平抛运动轨迹B．用频闪照相在同一底片上记录平抛小球在不同时刻的位置，平滑连接各位置，即可得到平抛运动轨迹C．将铅笔垂直于竖直的白纸板放置，笔尖紧靠白纸板，铅笔以一定初速度水平抛出，将会在白纸上留下笔尖的平抛运动轨迹4．（2022·天津河北·统考一模）疫情期间“停课不停学”，小明同学在家自主开展实验探究。用手机拍摄物体自由下落的视频，得到分帧图片，利用图片中小球的位置来测量当地的重力加速度，实验装置如题图1所示。(1)家中有乒乓球、小塑料球和小钢球，其中最适合用作实验中下落物体的是_____。(2)下列主要操作步骤的正确顺序是_____。（填写各步骤前的序号）①把刻度尺竖直固定在墙上②捏住小球，从刻度尺旁静止释放③手机固定在三角架上，调整好手机镜头的位置④打开手机摄像功能，开始摄像(3)停止摄像，从视频中截取三帧图片，图片中的小球和刻度如题图2所示。已知所截取的图片相邻两帧之间的时间间隔为，刻度尺的分度值是，由此测得重力加速度为_____。(4)在某次实验中，小明释放小球时手稍有晃动，视频显示小球下落时偏离了竖直方向。从该视频中截取图片，_____（选填“仍能”或“不能”）用(3)问中的方法测出重力加速度。5．（2022·天津河北·一模）某同学用伏安法测量一阻值为几十欧姆的电阻Rx，所用电压表的内阻为1 kΩ，电流表内阻为0.5Ω。该同学采用两种测量方案，一种是将电压表跨接在图（a）所示电路的O、P两点之间，另一种是跨接在O、Q两点之间。测量得到如图（b）所示的两条U–I图线，其中U与I分别为电压表和电流表的示数。回答下列问题：（1）图（b）中标记为II的图线是采用电压表跨接在________（填“O、P”或“O、Q”）两点的方案测量得到的。（2）根据所用实验器材和图（b）可判断，由图线________（填“I”或“II”）得到的结果更接近待测电阻的真实值，结果为________Ω（保留1位小数）。（3）考虑到实验中电表内阻的影响，需对（2）中得到的结果进行修正，修正后待测电阻的阻值为________Ω（保留1位小数）。
答案：1．     （1）①开关未断开     ②电阻箱阻值为零     （2）图像如图所示：     1.4（1.30～1.44都算对）     1.2（1.0～1.4都算对）     （3）1.4（结果与（2）问第一个空格一致）       1.0（结果比（2）问第二个空格小0.2）【详解】本题考查测量电源电动势和内电阻实验，意在考查考生的实验数据处理能力和误差分析能力．（1）连接电路时电源应与电路断开，所以开关要断开；另一错误是电阻箱接入电路的电阻是零，这样容易烧坏电流表和电源．（2）将数据描点连线，做出一条倾斜的直线．根据闭合电路欧姆定律E=I(R+r)得，所以图线的斜率表示电源电动势V=1.37V，截距绝对值表示r=0.4×3.0Ω=1.20Ω；用电压表与电流表并联，可测得电流表的内阻，考虑电表内阻对实验的影响，则E=I(R+RA+r)，得，所以图线的斜率仍表示电动势，电动势的准确值为1.37V，图线的截距表示（RA+r），所以内阻精确值为r=（1.20-0.20）Ω=1.00Ω．点睛：本题考查应用电流表和电阻箱测量电源电动势和内电阻实验，本题创新之处在于用一个电压表并联在电流表的两端测出电流表的电阻，从而提高测量电源内阻的精确度．2．     C     a     1.45     2【详解】(1)[1]由题意可知，干电池的内阻约为几欧，故为了易于调节，准确测量，滑动变阻器应选最大值较小的，故选C；(2)[2]闭合开关S前，闭合电键前把变阻器的滑动触头滑至一端，使接入电路的阻值最大，所以滑动变阻器的滑片P应置于a端。(3)[3][4]由闭合电路欧姆定律可知即电动势与电流成一次函数关系，由数学知识可知，图像与纵坐标的交点为电源的电动势；图像的斜率表示内源内电阻；故由图可知：电动势E=1.45Vr==2Ω3．     BD##DB     球心     需要     大于          C【详解】（1）[1]AD．本实验要求钢球每次从斜槽末端抛出时的速度相同，所以必须每次从斜槽上相同的位置无初速度释放钢球，而斜槽轨道是否光滑对上述要求无影响，故A错误，D正确；B．为使钢球离开斜槽末端后做平抛运动，即钢球离开斜槽末端时速度沿水平方向，斜槽轨道末段必须水平，故B正确；C．挡板高度决定于钢球所留痕迹点的高度，而每个痕迹点的高度差是否相同对绘图无影响，所以挡板高度不一定等间距变化，故C错误。故选BD。（2）[2]因为钢球所挤压的痕迹点是球心的投影点，而所有痕迹点与原点应在同一抛物线上，所以应取钢球的球心对应白纸上的位置为原点。[3]y轴正方向沿竖直向下，所以需要与重锤线平行。[4]因为A、B和B、C间水平距离相等，所以A、B和B、C间对应钢球运动的时间相同，设为T，设钢球在A、B点时的竖直分速度大小分别为vAy、vBy，则所以[5]根据运动学规律有解得钢球平抛的初速度大小为（3）[6]A．从细管水平喷出稳定的细水柱具有水平初速度，且只受重力作用，可视为平抛运动，拍摄照片，即可得到平抛运动轨迹，故A可行；B．用频闪照相在同一底片上记录平抛小球在不同时刻的位置，平滑连接各位置，即可得到平抛运动轨迹，故B可行；C．将铅笔抛出后，笔尖与白纸之间将无相互作用力，不可能在纸上留下抛物线痕迹，故C不可行。本题选不可行的方案，故选C。4．     小钢球     ①③④②     9.61（9.5～9.7）     仍能【详解】(1)要测量当地重力加速度需要尽量减小空气阻力的影响，所以密度大体积小的小钢球最适合；(2)要完成实验首先应该将刻度尺竖直固定在墙上，安装好三脚架，调整好手机摄像头的位置；因为下落时间很短，所以一定要先打开摄像头开始摄像，然后在将小球从刻度尺旁静止释放，故顺序为①③④②；(3)由三张图片读出小球所在位置的刻度分别为2.50cm，26.50cm，77.20cm；小球做自由落体运动，根据可得(4)因为就算小球偏离了竖直方向，但是小球在竖直方向上的运动依然是自由落体运动，对实验结果无影响，故仍能用前面的方法测量出重力加速度。5．     、     I          【详解】(1)[1]若将电压表接在、之间，则根据一次函数关系可知对应斜率为。若将电压表接在、之间，电流表分压为根据欧姆定律变形可知解得根据一次函数可知对应斜率为，对比图像的斜率可知所以II图线是采用电压表跨接在、之间。（2）[2]因为待测电阻为几十欧姆的电阻，通过图像斜率大致估算待测电阻为左右，根据说明电流表的分压较小，电压表的分流较大，所以电压表应跨接在、之间，所以选择图线I得到的结果较为准确。[3]根据图像可知[4]考虑电流表内阻，则修正后的电阻为
