【中考物理】2020-2022近三年天津市和平区第一轮专项复习—实验题（含解析）

这是一份【中考物理】2020-2022近三年天津市和平区第一轮专项复习—实验题（含解析），共11页。

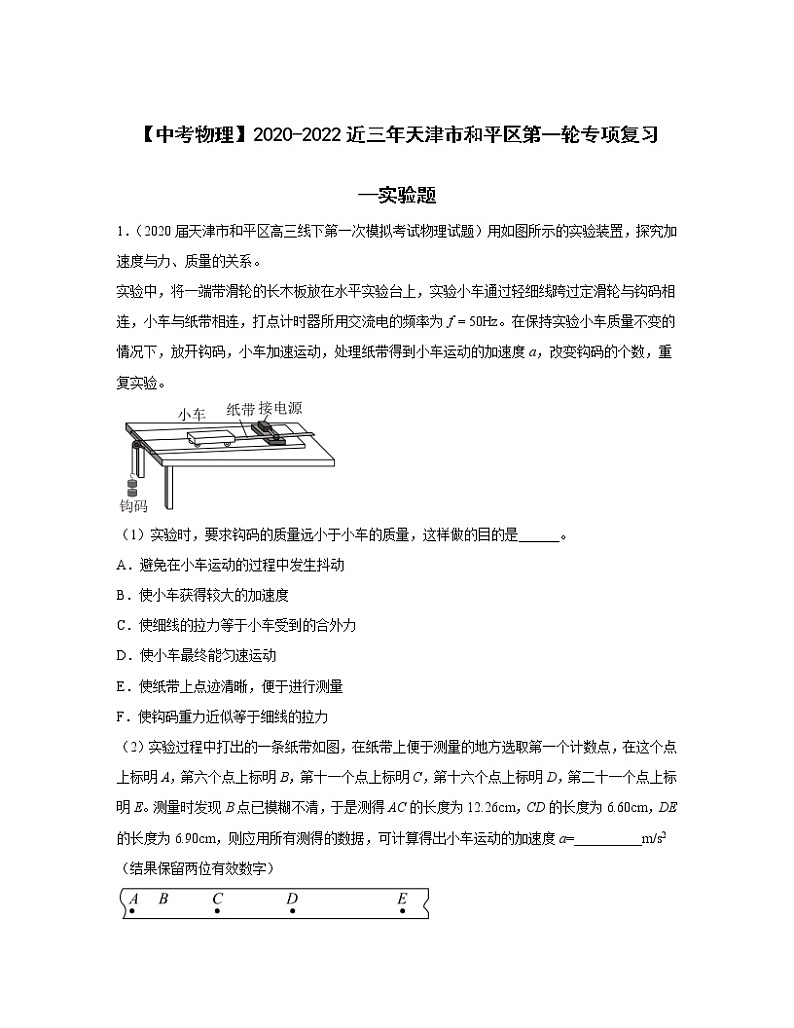

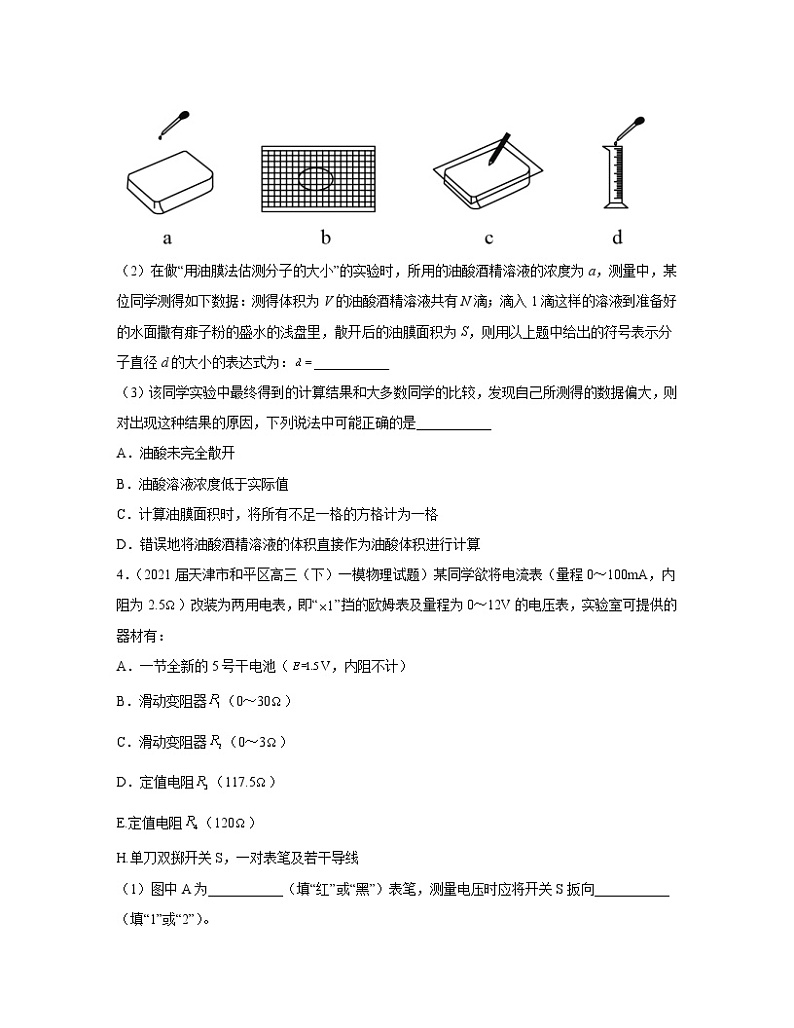

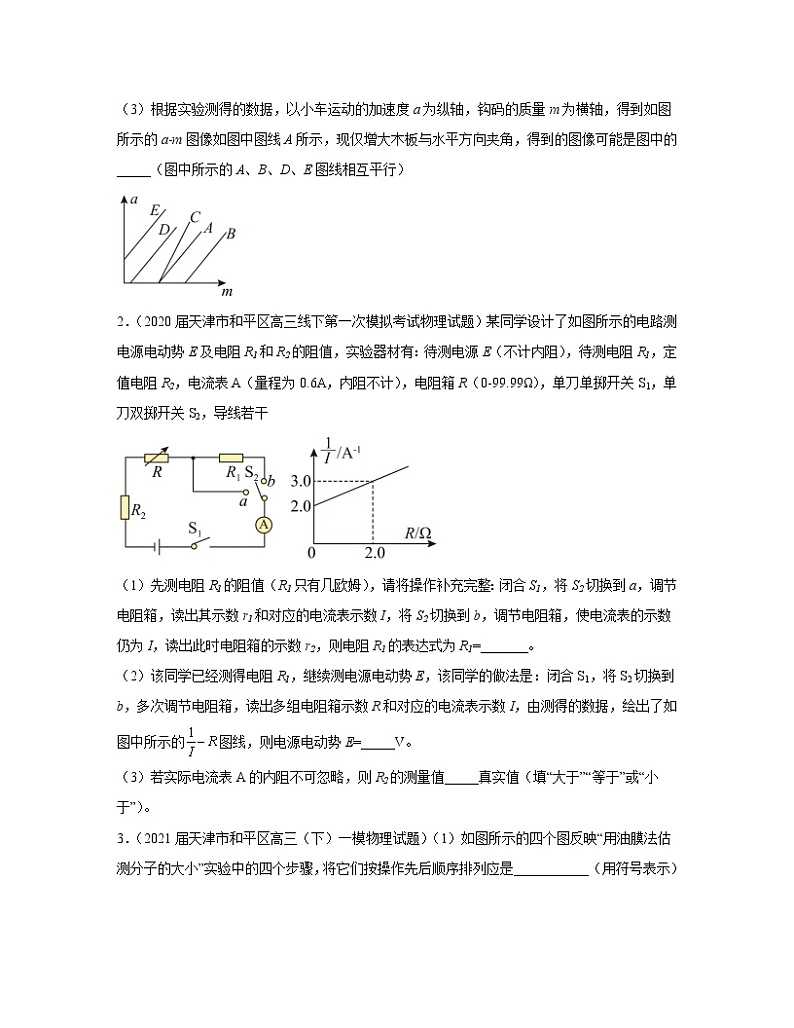

【中考物理】2020-2022近三年天津市和平区第一轮专项复习—实验题1．（2020届天津市和平区高三线下第一次模拟考试物理试题）用如图所示的实验装置，探究加速度与力、质量的关系。实验中，将一端带滑轮的长木板放在水平实验台上，实验小车通过轻细线跨过定滑轮与钩码相连，小车与纸带相连，打点计时器所用交流电的频率为50Hz。在保持实验小车质量不变的情况下，放开钩码，小车加速运动，处理纸带得到小车运动的加速度a，改变钩码的个数，重复实验。（1）实验时，要求钩码的质量远小于小车的质量，这样做的目的是______。A．避免在小车运动的过程中发生抖动B．使小车获得较大的加速度C．使细线的拉力等于小车受到的合外力D．使小车最终能匀速运动E．使纸带上点迹清晰，便于进行测量F．使钩码重力近似等于细线的拉力（2）实验过程中打出的一条纸带如图，在纸带上便于测量的地方选取第一个计数点，在这个点上标明A，第六个点上标明B，第十一个点上标明C，第十六个点上标明D，第二十一个点上标明E。测量时发现B点已模糊不清，于是测得AC的长度为12.26cm，CD的长度为6.60cm，DE的长度为6.90cm，则应用所有测得的数据，可计算得出小车运动的加速度a=__________m/s2（结果保留两位有效数字）（3）根据实验测得的数据，以小车运动的加速度a为纵轴，钩码的质量m为横轴，得到如图所示的a-m图像如图中图线A所示，现仅增大木板与水平方向夹角，得到的图像可能是图中的_____（图中所示的A、B、D、E图线相互平行）2．（2020届天津市和平区高三线下第一次模拟考试物理试题）某同学设计了如图所示的电路测电源电动势E及电阻R1和R2的阻值，实验器材有：待测电源E（不计内阻），待测电阻R1，定值电阻R2，电流表A（量程为0.6A，内阻不计），电阻箱R（0-99.99Ω），单刀单掷开关S1，单刀双掷开关S2，导线若干（1）先测电阻R1的阻值（R1只有几欧姆），请将操作补充完整：闭合S1，将S2切换到a，调节电阻箱，读出其示数r1和对应的电流表示数I，将S2切换到b，调节电阻箱，使电流表的示数仍为I，读出此时电阻箱的示数r2，则电阻R1的表达式为R1=_______。（2）该同学已经测得电阻R1，继续测电源电动势E，该同学的做法是：闭合S1，将S2切换到b，多次调节电阻箱，读出多组电阻箱示数R和对应的电流表示数I，由测得的数据，绘出了如图中所示的图线，则电源电动势E=_____V。（3）若实际电流表A的内阻不可忽略，则R2的测量值_____真实值（填“大于”“等于”或“小于”）。3．（2021届天津市和平区高三（下）一模物理试题）（1）如图所示的四个图反映“用油膜法估测分子的大小”实验中的四个步骤，将它们按操作先后顺序排列应是___________（用符号表示）（2）在做“用油膜法估测分子的大小”的实验时，所用的油酸酒精溶液的浓度为a，测量中，某位同学测得如下数据：测得体积为V的油酸酒精溶液共有N滴；滴入1滴这样的溶液到准备好的水面撒有痱子粉的盛水的浅盘里，散开后的油膜面积为S，则用以上题中给出的符号表示分子直径d的大小的表达式为：___________（3）该同学实验中最终得到的计算结果和大多数同学的比较，发现自己所测得的数据偏大，则对出现这种结果的原因，下列说法中可能正确的是___________A．油酸未完全散开B．油酸溶液浓度低于实际值C．计算油膜面积时，将所有不足一格的方格计为一格D．错误地将油酸酒精溶液的体积直接作为油酸体积进行计算4．（2021届天津市和平区高三（下）一模物理试题）某同学欲将电流表（量程0～100mA，内阻为2.5）改装为两用电表，即“”挡的欧姆表及量程为0～12V的电压表，实验室可提供的器材有：A．一节全新的5号干电池（V，内阻不计）B．滑动变阻器（0～30）C．滑动变阻器（0～3）D．定值电阻（117.5）E.定值电阻（120）H.单刀双掷开关S，一对表笔及若干导线（1）图中A为___________（填“红”或“黑”）表笔，测量电压时应将开关S扳向___________（填“1”或“2”）。（2）滑动变阻器应选用___________（填“”或“”），定值电阻R应选___________（填“”或“”）。（3）在正确选用器材的情况下，改装后电流表75mA处在欧姆挡刻度盘上应标为___________（填写具体数值）。5．（2022届天津市和平区高三（下）高考一模考试物理试题）利用如图所示的装置可以验证动量守恒定律，即研究半径相同的小球在轨道水平部分碰撞前后的动量关系。先安装好实验装置，在地上铺一张白纸，白纸上铺放复写纸，记下重垂线所指的位置O。（1）为完成此实验，以下提供的测量工具中，必须使用的是______；A．刻度尺        B．天平B．打点计时器        D．秒表（2）关于本实验，下列说法正确的是______；A．同一组实验中，入射小球必须从同一位置由静止释放B．入射小球的质量必须小于被碰小球的质量C．轨道倾斜部分必须光滑D．轨道末端必须水平放置（3）实验时先让入射球多次从斜轨上位置S由静止释放，通过白纸和复写纸找到其平均落地点的位置P。然后，把被碰球静置于轨道的水平部分末端，仍将入射球从斜轨上位置S由静止释放，与被碰球相碰，并多次重复该操作，两小球平均落地点位置分别为M、N。不同小组的同学分别进行实验，所用的入射球质量均为被碰球质量的2倍，下列各组白纸上记录的小球落点位置结果，由于误差较大明显不符合动量守恒规律的是______；A．    B．C．    D．6．（2022届天津市和平区高三（下）高考一模考试物理试题）在学校社团活动中，某实验小组欲将一只量程为的微安表头G改装为量程为0～15V的电压表，首先利用如图所示的电路测量微安表的内阻，可供选择的实验器材有：A．待改装的微安表头G（量程为，内阻约为几百欧姆）B．微安表（量程为）C．滑动变阻器（）D．滑动变阻器（）E.电阻箱（）F.电源E（电动势约为9V）G.开关、导线若干（1）为顺利完成实验，变阻器1应选择______，变阻器2应选择______（填器材前序号）；（2）实验时，除了微安表的示数和微安表G的示数，还需要记录的数据是______；（3）改装完成后，实验小组利用电流表A和改装后的电压表V，用伏安法测量某未知电阻的阻值，测量时电流表的示数为0.2A，改装的电压表指针指在原处，则该电阻的测量值为______。
答案：1．     F     0.31     DE【详解】(1)[1]设绳的拉力为T，对钩码有对小车有联立有用钩码的重力代替细绳的拉力，则要求钩码的质量远小于小车的质量，故F正确。(2)[2] 根据匀变速直线运动的推论公式△x=aT2可以求出加速度的大小(3)[3]根据题意可知，绳拉力近似等于钩码重力可得故图像斜率为，现仅增大木板与水平方向夹角，图像的斜率不变，且倾角变大，则图像与纵轴交点变大，故得到的图像可能是图中的DE。2．     r1-r2     2V     大于【详解】(1)[1] 闭合S1，将S2切换到a，调节电阻箱，读出其示数r1和对应的电流表示数I，则将S2切换到b，调节电阻箱，使电流表的示数仍为I，读出此时电阻箱的示数r2，则故(2)[2]根据闭合电路欧姆定律整理得故电源电动势(3)[3]若电流表A内阻不可忽略整理得与以上比较可知，R2的测量值大于真实值。3．     dacb          AD【详解】（1）[1]“用油膜法估测分子的大小”实验步骤为：配制油酸酒精溶液→测定一滴油酸酒精溶液的体积→准备浅水盘→形成油膜→描绘油膜边缘→测量油膜面积→计算分子直径，因此操作先后顺序排列应是：dacb。（2）[2]1滴油酸酒精溶液中纯油酸的体积，1滴油酸酒精溶液形成的油膜面积为S，则分子直径大小为。（3）[3]计算油酸分子直径的公式是，V是纯油酸的体积，S是油膜的面积。A．油酸未完全散开，S偏小，故得到的分子直径d将偏大，故A正确；B．如果测得油酸溶液浓度低于实际值，则油酸的实际体积偏小，则直径将偏小，故B错误；C．计算油膜面积时，将所有不足一格的方格计为一格时，S将偏大，故得到的分子直径将偏小，故C错误；D．错误地将油酸酒精溶液的体积直接作为油酸体积进行计算，可知，V偏大，则计算得到的分子直径将偏大，故D正确；故选AD。4．     红     1               5【详解】（1）[1]从多用电表的表头共用特征来看，结合欧姆表内接电源特点，或者根据“红进黑出”的规律，可确定A表笔为红接线柱。[2]测电压时，内接电源不用，要将转换开关接到1位置。（2）[3]当改装成欧姆表时，接入一个调零电阻，当接入滑动变阻器，电流表满偏时，电路的电阻为欧姆表的内阻，则有故滑动变阻器选。[4]当改装为量程为0～12V：的电压表时，应串联一个电阻，其阻值为故定值电阻选。（3）[5]根据闭合电路欧姆定律可得，待测电阻为。5．     AB##BA     AD##DA     AD##DA【详解】1）[1]要测量碰撞前后的动量，在质量要用天平测量，而速度是用水平位移代替，刻度尺也是必须的，故选AB；（2）[2]AC．同一组实验中，入射小球必须从同一位置释放，才能保证两次碰撞前的速度相同，轨道倾斜部分不必光滑，故A正确，C错误；B．为了避免入射球反弹，入射球的质量必须大于被碰小球的质量，故B错误；D．轨道末端必须水平，才能使小球做平抛运动，故D正确；故选AD；（3）[3]根据题意结合动量守恒定律得出整理得即结合图象可知，AD明显不符合。故选AD。6．     D     E     变阻器2的阻值     60【详解】（1）[1][2]在该实验中，首先要闭合S1，断开S2，调节变阻器1使得，电流计G1和G2偏转到满刻度的以上（设为I1），然后闭合S2，保持变阻器1的电阻不变，调节变阻器2，使得电流计G读数为I2，则通过变阻器2的电流为I1-I2，通过变阻器2的阻值以及电流关系可求解电流G的内阻；则认为当闭合S2时，电路中的电流I1保持不变，这就需要变阻器1的阻值较大，因不需要读出变阻器1的阻值，则变阻器1可选择阻值较大的D；变阻器2必须要用电阻箱，故选E；（2）[3]由上述分析可知，实验时，除了微安表的示数和微安表G的示数，还需要记录的数据是变阻器2的阻值；（3）[4]将满偏电流为250μA的电流计改装为15V量程的电压表，当电流计读数为200μA时，对应的电压值为12V，则待测电阻阻值为
