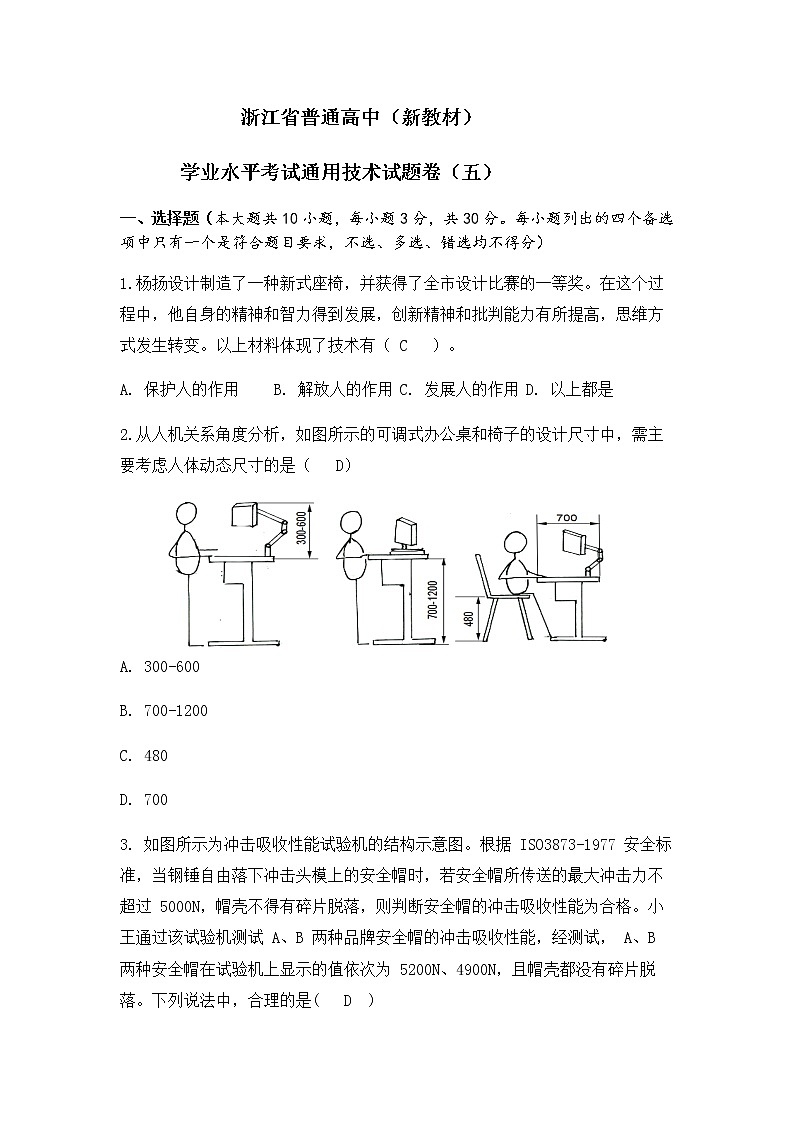

浙江省普通高中新教材苏教版（2019）学业水平考试通用技术模拟卷（五）

浙江省普通高中（新教材）

学业水平考试通用技术试题卷（五）

一、选择题（本大题共10小题，每小题3分，共30分。每小题列出的四个备选项中只有一个是符合题目要求，不选、多选、错选均不得分）

1.杨扬设计制造了一种新式座椅，并获得了全市设计比赛的一等奖。在这个过程中，他自身的精神和智力得到发展，创新精神和批判能力有所提高，思维方式发生转变。以上材料体现了技术有（ C   ）。

A. 保护人的作用 B. 解放人的作用 C. 发展人的作用 D. 以上都是

2.从人机关系角度分析，如图所示的可调式办公桌和椅子的设计尺寸中，需主要考虑人体动态尺寸的是（   D）

A. 300-600

B. 700-1200

C. 480

D. 700

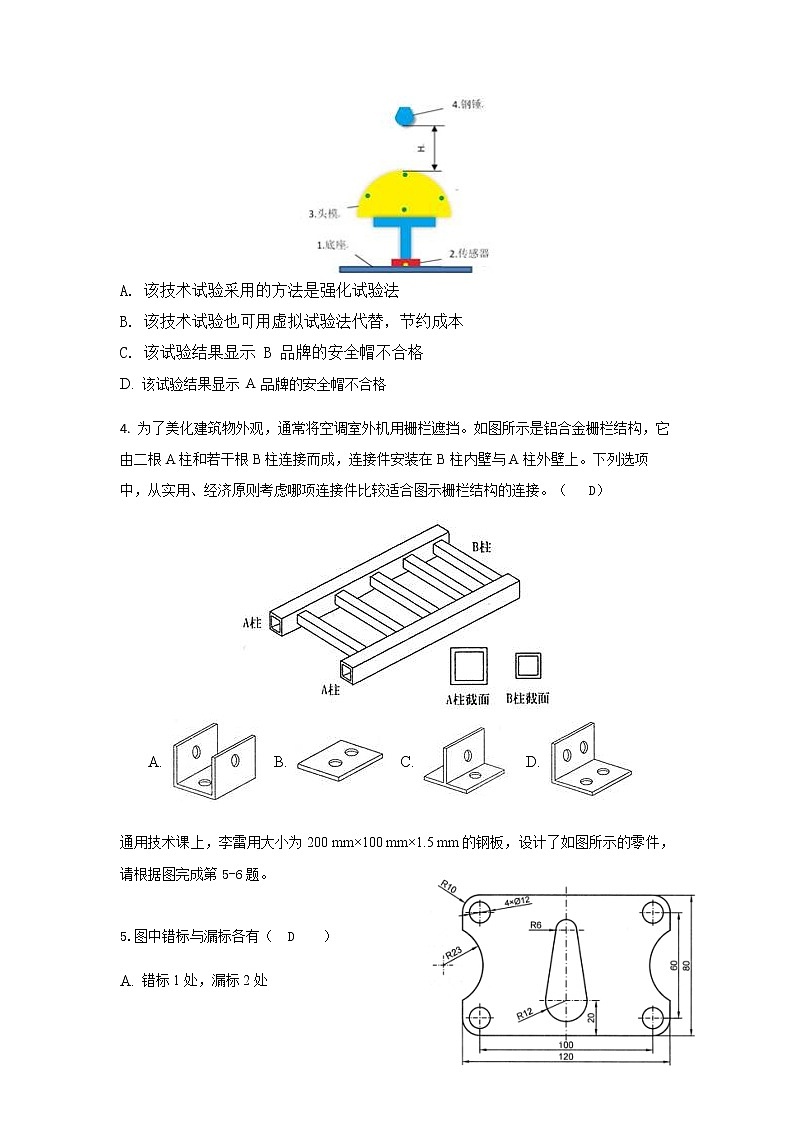

3. 如图所示为冲击吸收性能试验机的结构示意图。根据 ISO3873-1977 安全标准，当钢锤自由落下冲击头模上的安全帽时，若安全帽所传送的最大冲击力不超过 5000N，帽壳不得有碎片脱落，则判断安全帽的冲击吸收性能为合格。小王通过该试验机测试 A、B 两种品牌安全帽的冲击吸收性能，经测试， A、B 两种安全帽在试验机上显示的值依次为 5200N、4900N，且帽壳都没有碎片脱落。下列说法中，合理的是(   D  )

A. 该技术试验采用的方法是强化试验法
B. 该技术试验也可用虚拟试验法代替，节约成本
C. 该试验结果显示 B 品牌的安全帽不合格
D. 该试验结果显示 A 品牌的安全帽不合格

4. 为了美化建筑物外观，通常将空调室外机用栅栏遮挡。如图所示是铝合金栅栏结构，它由二根A柱和若干根B柱连接而成，连接件安装在B柱内壁与A柱外壁上。下列选项中，从实用、经济原则考虑哪项连接件比较适合图示栅栏结构的连接。（   D）

A.  B.  C.  D.

通用技术课上，李雷用大小为200 mm×100 mm×1.5 mm的钢板，设计了如图所示的零件，请根据图完成第5-6题。

​​​​​​5.图中错标与漏标各有（  D    ）

A. 错标1处，漏标2处

B. 错标2处，漏标1处
C. 错标2处，漏标2处

D. 错标2处，漏标3处

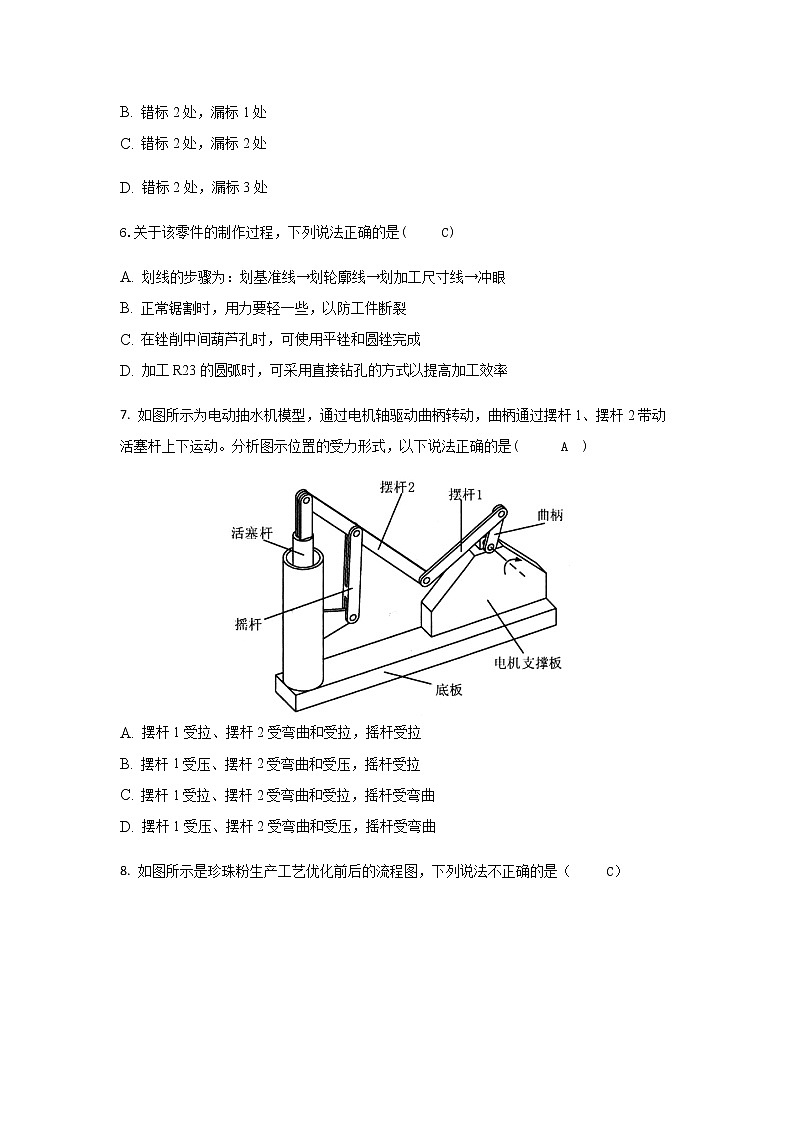

6.关于该零件的制作过程，下列说法正确的是(     C)

A. 划线的步骤为：划基准线→划轮廓线→划加工尺寸线→冲眼
B. 正常锯割时，用力要轻一些，以防工件断裂
C. 在锉削中间葫芦孔时，可使用平锉和圆锉完成
D. 加工R23的圆弧时，可采用直接钻孔的方式以提高加工效率

7. 如图所示为电动抽水机模型，通过电机轴驱动曲柄转动，曲柄通过摆杆1、摆杆2带动活塞杆上下运动。分析图示位置的受力形式，以下说法正确的是(      A  )

A. 摆杆1受拉、摆杆2受弯曲和受拉，摇杆受拉
B. 摆杆1受压、摆杆2受弯曲和受压，摇杆受拉
C. 摆杆1受拉、摆杆2受弯曲和受拉，摇杆受弯曲
D. 摆杆1受压、摆杆2受弯曲和受压，摇杆受弯曲

8. 如图所示是珍珠粉生产工艺优化前后的流程图，下列说法不正确的是（     C）

A. 引入球磨设备是该流程优化的技术条件
B. 沉淀物中的较大珍珠粉颗粒需重新球磨
C. 该流程优化主要实现了工期优化
D. 球磨与悬浊液静置为串行工序

9. 如图所示的希罗自动门，祭坛点火使容器1中的空气膨胀，将水压入容器2，利用水的重力使轴3转动，将门打开。当火熄灭时，庙门在重锤的作用下自动关闭。根据描述，以下说法中 不正确的是  （  C  ）

A. 利用气压为动力打开庙门，体现了系统的目的性
B. 重锤质量增加，需相应增加容器2中水的质量，体现了系统的相关性
C. 设计时先考虑容器1，再考虑容器2，体现了系统分析的整体性原则
D. 设计时根据开关门所需力的大小，计算出重锤和水的质量，体现了系统分析的科学性原则

10. 如图所示为停车场收费系统示意图，该系统由入口控制子系统和出口控制子系统组成。当入口处的地感线圈检测到有车辆驶入，车位显示器会显示可以停靠的车位数，入口控制器控制道闸开启；当出口处的地感线圈检测到有车辆驶出，出口控制器计算停车费用并在计费显示器上显示，收费完成后道闸开启放行车辆。关于该系统中的出入口道闸升降控制，下列说法正确的是（   A）

A. 该控制系统控制方式为开环
B. 控制量为出入车流量
C. 地感线圈检测该控制系统的被控量
D. 被控对象为出入车辆

二、非选择题（本大题共3小题，第11小题7分，第12小题3分，第13小题10分，共20分）

11. 如图所示是某学校太阳能+空气源热泵集成热水系统，该系统的基本工作原理如下：太阳能集热器将太阳能循环泵传送过来的自来水（年平均15℃）预热到16-80℃并储存在太阳能水箱内，太阳能水箱里的预热水通过太阳能预热水泵补给热泵热水箱（恒温水箱），若热泵热水箱水温超过55℃，则空气源热泵不工作；若低于53℃，则控制器启动空气源热泵对热泵热水箱中的水进行循环加热，保证用水温度恒定在53-55℃。热泵热水箱中的温度传感器和水位传感器实时检测水箱液位和温度的情况进行补水，条件达到后停止补水。供水泵将热泵热水箱的恒温热水供给学生公寓，若公寓热水管道里的水低于设定温度则回水电磁阀就会自动开启，让热水管里的水与热水箱进行循环交换。系统采用A、B泵切换的供给方式以防止其中一路故障而备用。请根据示意图和描述，完成以下任务：

（1）从流程的角度分析，下列说法正确的是___C___（在下列选项中选择合适的选项，将序号填入“_____”处）；

A.太阳能水箱冷水补水和热泵热水箱冷水补水是串行环节

B.热泵热水箱的预热水补水和冷水补水是串行环节

C.太阳能集热器加热和空气源热泵加热是并行环节

D.系统采用的A、B泵供给过程都属于并行环节

（2）系统设计时，需要对太阳能集热器、空气源热泵等的工作参数进行计算和反复调试，体现了系统分析的___B___ （在“A.整体性原则；B.科学性原则；C.综合性原则”中选择合适的选项，将序号填入“_____”处）；

（3）热泵热水箱水温控制系统的控制方式是__B___ （在“A.开环控制；B.闭环控制；”中选择合适的选项，将序号填入“_____”处），该控制系统的执行器是__B___ （在“A.太阳能集热器；B.空气源热泵；C.热泵循环泵”中选择合适的选项，将序号填入“_____”处）；

（4）以下因素中（①冷水补水；②预热水补水；③热水回水；④外界环境温度）属于热泵热水箱水温控制系统干扰因素的是__C___（在“A.④；B.①②③；C. ①②③④”中选择合适的选项，将序号填入“_____”处）；

（5）冬季遇到寒冷天气时会出现加热来不及导致热水温度不够的情况，（不考虑用电负荷和成本）以下优化措施中最合理的是___C____ （在“A.提高水位传感器灵敏度；B.提高温度传感器灵敏度；C.在恒温水箱中增加电热管”中选择合适的选项，将序号填入“_____”处）。

12. 请补全三视图中所缺的3条图线（超过3条线倒扣分）

                                            【参考答案】

13. 学校为了疫情防控需要，准备在校内安装一些防疫宣传板，如图，现还需要设计制作一个连接件（或一组相同的部件），将宣传板固定在立柱上。宣传板上已有两个孔，孔径 5mm，立柱直径 80mm，现提供厚 1mm，宽 3 厘米的铁片若干，请你设计这个连接件，设计要求如下：

①为了美观，宣传板不能紧贴立柱，通过连接件使宣传板与立柱间隔 100-200mm；

②结构简单，牢固可靠；

③立柱上不能打孔，不能焊接。

请完成以下任务。

（1）画出设计草图，必要时可用文字说明（如果上下相同，可只画一个）；

（2）在设计草图上标注主要尺寸；

（3）该连接件的设计受到的限制条件不包括下列哪一个选项    D      （在A.立柱的材料；B.连接件的材料；C.宣传板的重量；D.宣传板的制做成本中选择最合适的一项，将序号填写在“    ”处）；

（4）设计制作连接件后，对其进行技术试验，以下试验方案中合理的是   C       （在下列选项中选择最合适的一项，将序号填写在“     ”处）。

A. 在一定高度抛下连接件，观察是否损坏；

B. 反复多次拆装，检测是否便于安装；

C. 安装好后用适当的力作用在宣传板，检测其连接是否牢固
D.安装好后用力撞击立柱，宣传板是否能承受晃动。

【参考答案】
