浙江省普通高中新教材苏教版（2019）学业水平考试通用技术模拟卷（一）

浙江省普通高中（新教材）

学业水平考试通用技术试题卷（一）

一、选择题（本大题共10小题，每小题3分，共30分。每小题列出的四个备选项中只有一个是符合题目要求，不选、多选、错选均不得分）

1.如图所示是一种恒温电烙铁。从人机关系的角度，下列分析中不正确的是（  D  ）

A.手柄尺寸的确定，考虑了人的静态尺寸

B.通电时指示灯发光，考虑了信息的交互

C.手柄采用绝缘材料制作，实现了人机关系的安全目标

D.电线防折护套的设计，实现了人机关系的高校目标

2. 如图所示的扳手，根据评价坐标图，下列说法中不恰当的是（  B    ）

1. 人机关系好
2. 性价比低
3. 实用性较好
4. 使用场合较广

3.下列技术试验中属于模拟试验的是（   D  ）

A.①②

B.②

C.①③

D.②③

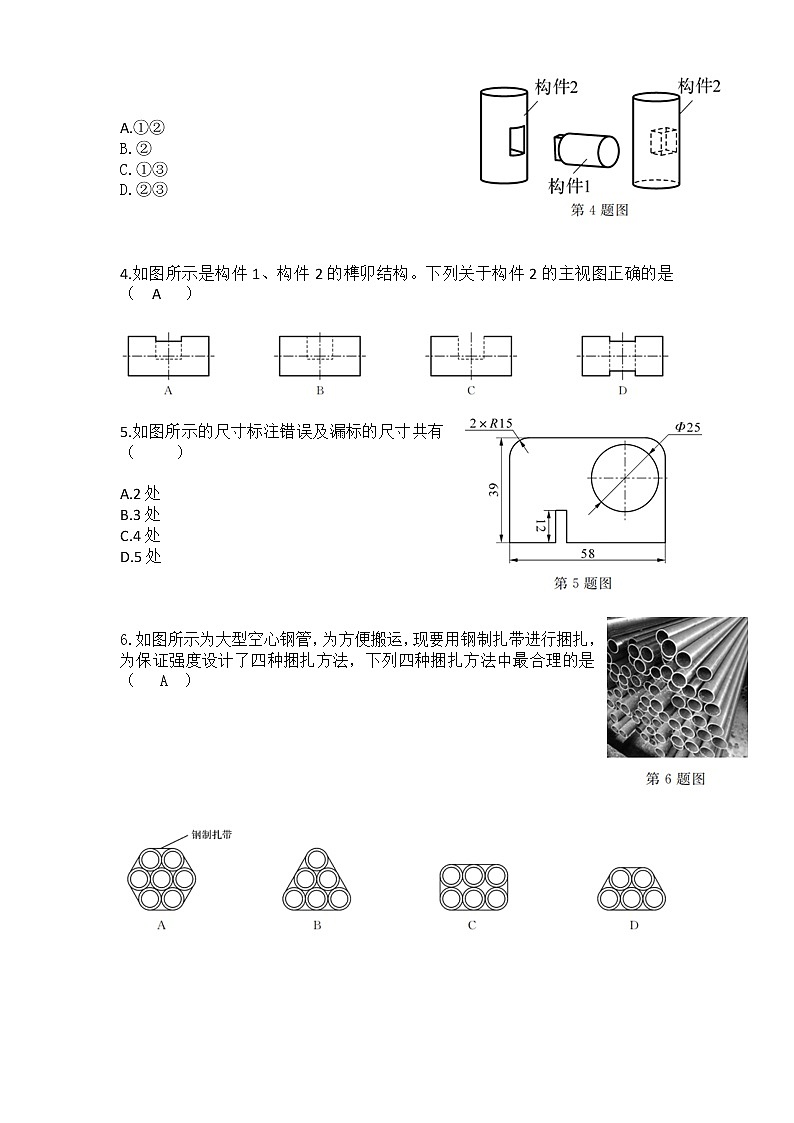

4.如图所示是构件1、构件2的榫卯结构。下列关于构件2的主视图正确的是（  A   ）

5.如图所示的尺寸标注错误及漏标的尺寸共有（     ）

A.2处

B.3处

C.4处

D.5处

6.如图所示为大型空心钢管，为方便搬运，现要用钢制扎带进行捆扎，为保证强度设计了四种捆扎方法，下列四种捆扎方法中最合理的是（   A  ）

7.如图所示是是一种连杆机构，电机1和电机2逆时针转动时，通过连杆带动推杆运动，克服工作阻力P.此时下列构件主要受力形式是（    C  ）

A.连杆1受弯曲、连杆2受拉、连杆4受压

B. 连杆1受扭转、连杆2受拉、连杆4受压

C. 连杆1受弯曲、连杆2受压、连杆4受拉

D.连杆1受扭转、连杆2受压、连杆4受拉

8.如图所示为某产品生产工艺流程，下列关于该流程的分析中正确的是（    C     ）

A.该流程中存在并行工序

B.检测和废品属于串行工序

C.提取的材料不合格可再次处理

D.为缩短工期，包衣后可直接颗粒分装

某公司设计了一种汽车开窗噪声控制系统，工作原理如下：误差麦克风采集车辆内的噪音信号，并将其发送至处理器，处理器接受噪声信号，并计算与其匹配的气流控制信号；将气流控制信号发送至气流控制装置从而控制气流流动，以减小车辆内噪声的声能量，降低汽车内开启车窗后的噪音。请根据描述完成第9-10题

9.从系统的角度分析，下列说法中不恰当的是（    D）

A.该系统由气流控制装置、误差麦克风和处理器等部分组成，体现了系统的整体性

B.误差麦克风使用一段时间后出现故障，影响处理器对噪音信号的接受，体现了系统的相关性

C.设计该系统时，要从整体出发，以系统整体功能的最优为目的

D.该系统设计既要考虑误差麦克风，又要考虑气流控制装置，体现了系统分析的综合性原则

10. 关于汽车开窗噪声控制系统的分析，下列说法中正确的是（  A    ）

1. 该控制系统时开环控制系统
2. 控制器是气流控制装置
3. 控制量是噪音信号
4. 噪音的大小是该系统的干扰因素

二、非选择题（本大题共3小题，第11小题7分，第12小题3分，第13小题10分，共20分）

11．如图a所示是一张简易桌子，原桌面与支架的连接件已经损坏，小明在通用技术实践课上用3mm厚的U形钢板加工成这个连接件（如图b），已知金属支架立柱上有两个通孔，在加工过程中需要以下环节：A.钻孔；B.划线；C.锉削；D.锯割；E.弯折。请分析该连接件的加工环节，完成以下任务：

（1）合理的加工流程为:B——  A     ——D——   E    ——  C    （在“    ”）处填写加工环节的序号；

（2）小明加工该连接件时，下列工具不需要用到的是 B     、  E      （在A.样冲；B.圆锉；C.角尺；D.钢丝刷；E.手摇钻中选择合适的选项，将序号填入“      ”处）；

（3）要把如图b所示的连接件固定在支架上，下列标准件中最合适的是   D

（在下列选项中选择合适的选项，将序号填入“        ”处）

12.请补全三视图中所缺的3条图线（超过3条线倒扣分）

13.小明的脚崴了，医生给他配了根拐杖，他用了一段时间，发现撑拐时有明显的震动，于是他想将拐杖改进。请你帮助小明设计该减震拐杖，设计要求如下：

①仅允许对支撑杆进行改造；

②改造后的拐杖长度不变，应有明显的减震功能；

③连接可靠，具有一定的强度；

④主材采用弹簧、直径大小合适的实心钢柱，辅材自选；

⑤实心钢柱可采用焊接，需考虑组装的可行性。

请完成以下任务：

（1）设计该改造结构，不需要考虑的尺寸是   C     、      D    （在A.270;B.Ф22；C.580;D.200；E.Ф18中选择合适的选项，将序号填入“        ”处）；

（2）画出减震拐杖的设计草图；

（3）在设计草图上标注主要尺寸；

（4）制作时，需要对支撑杆进行适度改造，从台虎钳夹持的牢固性和防止支撑杆外观受损角度考虑，下列夹持方式合理的是   C     （在下列选项中选择合适的选项，将序号填入“        ”处）。
