扬州市梅岭中学教育集团2022-2023学年九年级上学期期末物理试题（含答案）

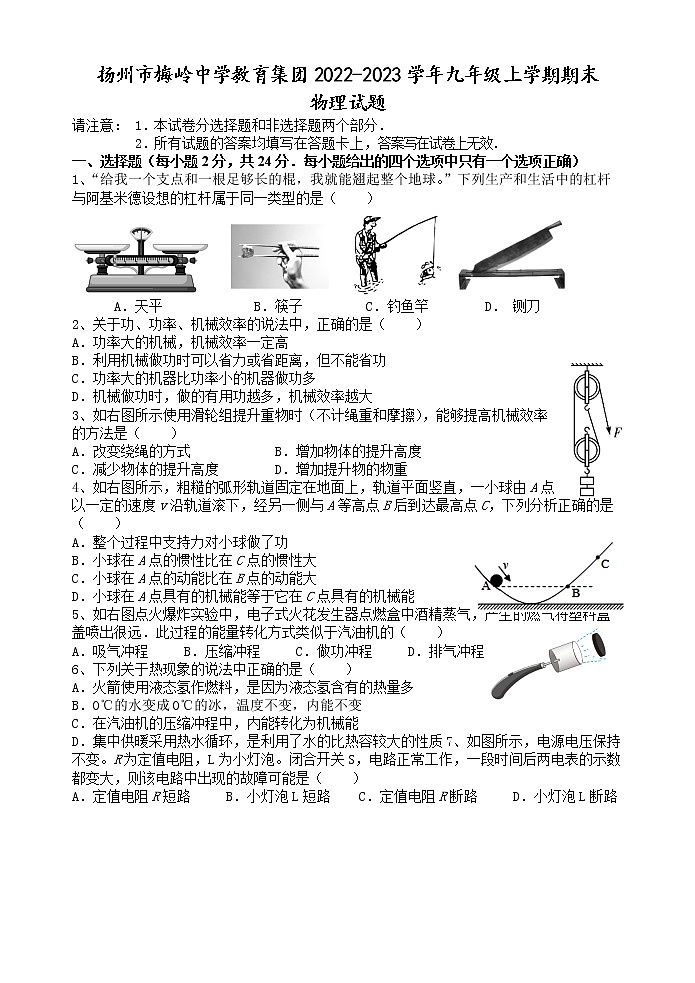

扬州市梅岭中学教育集团2022-2023学年九年级上学期期末

物理试题

请注意： 1．本试卷分选择题和非选择题两个部分．

2．所有试题的答案均填写在答题卡上，答案写在试卷上无效．

一、选择题（每小题2分，共24分．每小题给出的四个选项中只有一个选项正确）

1、“给我一个支点和一根足够长的棍，我就能翘起整个地球。”下列生产和生活中的杠杆与阿基米德设想的杠杆属于同一类型的是（　　）

A．天平             B．筷子         C．钓鱼竿        D． 铡刀

2、关于功、功率、机械效率的说法中，正确的是（　　）

A．功率大的机械，机械效率一定高

B．利用机械做功时可以省力或省距离，但不能省功

C．功率大的机器比功率小的机器做功多

D．机械做功时，做的有用功越多，机械效率越大

3、如右图所示使用滑轮组提升重物时（不计绳重和摩擦），能够提高机械效率的方法是（　　）

A．改变绕绳的方式          B．增加物体的提升高度

C．减少物体的提升高度        D．增加提升物的物重

4、如右图所示，粗糙的弧形轨道固定在地面上，轨道平面竖直，一小球由A点以一定的速度v沿轨道滚下，经另一侧与A等高点B后到达最高点C，下列分析正确的是（  ）

A．整个过程中支持力对小球做了功

B．小球在A点的惯性比在C点的惯性大

C．小球在A点的动能比在B点的动能大

D．小球在A点具有的机械能等于它在C点具有的机械能

5、如右图点火爆炸实验中，电子式火花发生器点燃盒中酒精蒸气，产生的燃气将塑料盒盖喷出很远．此过程的能量转化方式类似于汽油机的（  ）

A．吸气冲程     B．压缩冲程     C．做功冲程     D．排气冲程

6、下列关于热现象的说法中正确的是（  ）

A．火箭使用液态氢作燃料，是因为液态氢含有的热量多

B．0℃的水变成0℃的冰，温度不变，内能不变

C．在汽油机的压缩冲程中，内能转化为机械能

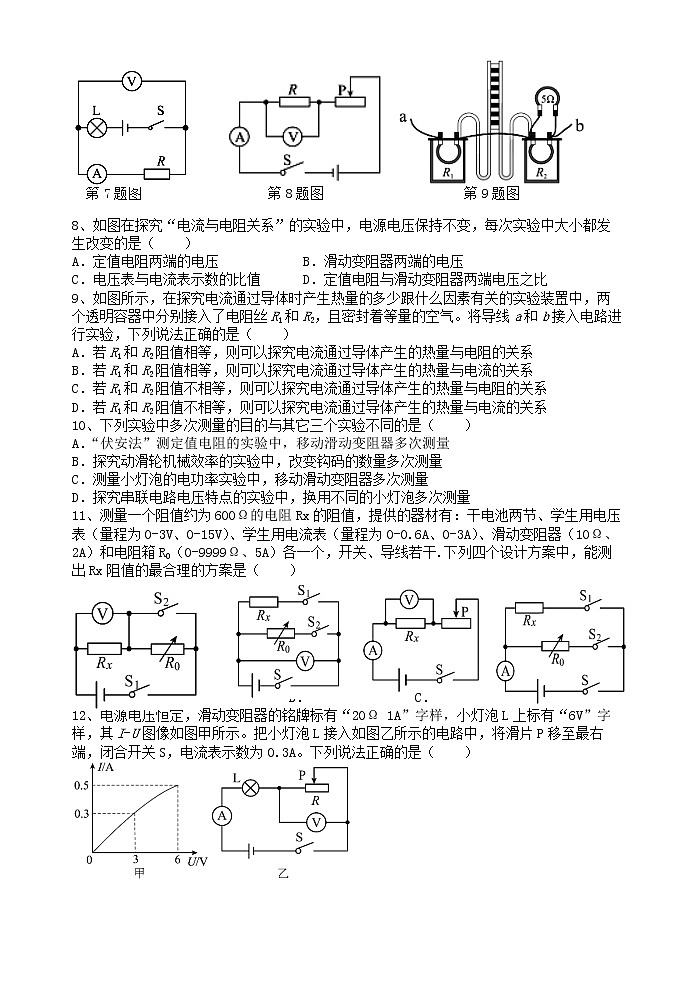

D．集中供暖采用热水循环，是利用了水的比热容较大的性质7、如图所示，电源电压保持不变。R为定值电阻，L为小灯泡。闭合开关S，电路正常工作，一段时间后两电表的示数都变大，则该电路中出现的故障可能是（　　）

A．定值电阻R短路   B．小灯泡L短路    C．定值电阻R断路     D．小灯泡L断路

8、如图在探究“电流与电阻关系”的实验中，电源电压保持不变，每次实验中大小都发生改变的是（  ）

A．定值电阻两端的电压            B．滑动变阻器两端的电压

C．电压表与电流表示数的比值      D．定值电阻与滑动变阻器两端电压之比

9、如图所示，在探究电流通过导体时产生热量的多少跟什么因素有关的实验装置中，两个透明容器中分别接入了电阻丝R1和R2，且密封着等量的空气。将导线a和b接入电路进行实验，下列说法正确的是（　　）

A．若R1和R2阻值相等，则可以探究电流通过导体产生的热量与电阻的关系

B．若R1和R2阻值相等，则可以探究电流通过导体产生的热量与电流的关系

C．若R1和R2阻值不相等，则可以探究电流通过导体产生的热量与电阻的关系

D．若R1和R2阻值不相等，则可以探究电流通过导体产生的热量与电流的关系

10、下列实验中多次测量的目的与其它三个实验不同的是（　　）

A．“伏安法”测定值电阻的实验中，移动滑动变阻器多次测量

B．探究动滑轮机械效率的实验中，改变钩码的数量多次测量

C．测量小灯泡的电功率实验中，移动滑动变阻器多次测量

D．探究串联电路电压特点的实验中，换用不同的小灯泡多次测量

11、测量一个阻值约为600Ω的电阻Rx的阻值，提供的器材有：干电池两节、学生用电压表（量程为0-3V、0-15V）、学生用电流表（量程为0-0.6A、0-3A）、滑动变阻器（10Ω、2A）和电阻箱R0（0-9999Ω、5A）各一个，开关、导线若干.下列四个设计方案中，能测出Rx阻值的最合理的方案是（  ）

A．                    B．               C．               D．

12、电源电压恒定，滑动变阻器的铭牌标有“20Ω 1A”字样，小灯泡L上标有“6V”字样，其I-U图像如图甲所示。把小灯泡L接入如图乙所示的电路中，将滑片P移至最右端，闭合开关S，电流表示数为0.3A。下列说法正确的是（　　）

A．电源电压为12V                     B．小灯泡正常发光时电阻为10Ω

C．小灯泡正常发光时功率为0.9W        D．整个电路消耗的最大功率为4.5W

二、填空题（每空1分，共28分）

13、小明用20N的水平推力，使重60N的木箱2s内在水平面上匀速移动了5m，此过程中推力做功的功率______W，木箱重力做功的功率为______W。

14、如图物块A和弹簧放在粗糙的水平面上，弹簧左端固定于墙面，OC为弹簧的自然长度。向左移动物块A并压缩弹簧至B处后静止释放，物体A在_________处时动能达到最大（选填“C点”、“C点左侧”或“C点右侧”）；整个过程中物块A的内能增大，这是通过______的方式改变内能。

15、如甲图AOB是光滑轨道，A点的高度为H，B点的高度为h，h小于H，A、B两点水平距离为s，让一个小球由A点静止开始自由滑下，沿轨道AOB到达B点后离开轨道，不计空气阻力。则小球从A点运动到B点时，它经O点的动能是由______能转化而来。小球离开B点后的运动轨迹a、b、c、d，最符合题意的是轨迹_____（选填“a”或“b”或“c”或“d”）。如图乙所示，若右侧的光滑轨道也足够高，则小球_____（选填“能”或“不能”）达到与A等高的A′位置。如图丙所示，在竖直平面内用轻质细线悬挂一个小球，将小球拉至A点，使细线处于拉直状态，由静止开始释放小球，不计摩擦，小球可在A、B两点间来回摆动。当小球摆到B点时，细线恰好断开，则小球将沿______（选填“BE”“BD”或“BC”）方向运动。

16、如图所示，沿斜面向上匀速拉一个重为100N的物体到斜面顶端，斜面长0.5m，高0.3m，拉力为80N，则这个斜面的机械效率是_______，物体受到的摩擦力是_________N．

17、如图是四冲程汽油机工作过程中的______冲程，该过程的能量转化情况是______能转化为______能。若汽油机1s内对外做功15次，则其曲轴的转速为______r/min。为了降低汽油机汽缸的温度，汽缸外有一个水箱体，使汽缸被水包围着，这是通过______的方式减少汽缸的内能。

18、如图所示是一种课间音乐定时播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置。定时器开关应该安装在_____导线上（选填“a”或“b”）。当该装置定时播放音乐时，定时器开关应处于________（选填“断开”或“闭合”）状态，此时通过指示灯的电流______（选填“大于”、“等于”或“小于”）通过播放器的电流。

19、家庭电路中的日光灯和控制它的开关是_____联的，日光灯正常工作时两端的电压为____V，给手机充电时，手机电池是_________。（选填“用电器”或“电源”）

20、如图所示是小明家的电能表，则他家同时使用的用电器总功率不能超过_____W。他只将家中一个用电器单独正常工作6min，观察到电能表指示灯闪烁了320次，则该用电器消耗了_____J的电能，额定功率为_____W。

第20题图                  第21题图                     第22题图

21、为践行“低碳理念”，LED节能灯在生活中使用越来越广泛，它可以直接把电能转化为光能。现有一盏标有“24V 12W”LED灯，其亮度与“220V 100W”的普通白炽灯相当。

（1）若上述LED灯和白炽灯都正常工作相同时间，两灯消耗的电能之比是___________；

（2）某种白炽灯工作时的能量转化情况如图所示，则该白炽灯的发光效率是___________。

22、如图所示U保持不变，将滑动变阻器滑片P从某处移到另一处，电压表示数由4V变为3V，电流表示数相应由0.4A变为0.6A，该定值电阻R0的电阻为______Ω，定值电阻R0消耗的电功率改变了       W。（不计温度对电阻的影响）

三、解答题（作图6分，计算10分，实验题每空1分，共48分）

23、如图，杠杆自重不计，O为支点，杠杆在图示位置平衡，l1为动力的力臂，请在图中作出阻力F2的力臂和动力F1的示意图。

          第23题图         第24题图                第25题图

24、如图所示，请用笔画线在图中画出使用该滑轮组时最省力的绕法。

25、如图中，有两根导线尚未连接，请用笔画线代替导线将其补上，要求：电压表测灯泡电压，变阻器滑片P向a端移动时灯泡变亮。

26、如图所示，通过滑轮组将深井中的物体匀速拉至井口。已知井深100m，物体重5.0×103N，拉绳子的力F为2.0×103N。不计绳重和摩擦。求：

（1）有用功；

（2）滑轮组的机械效率。

27、电吹风是现代家庭的常用电器．如图甲所示是电吹风的电路原理图，R是电热丝，M是带动风扇转动的电动机，某电吹风的主要技术参数如图乙所示：

（1）当只闭合S1时，电吹风正常工作1min消耗的电能是多少J？

（2）当同时闭合S1、S2时，电吹风正常工作，通过R的电流为多大？

（3）当电吹风正常工作并且吹热风时，1min内电流通过R产生的热量是多少J？

28、在探究物体动能大小跟哪些因素有关的实验中：

 (1)如图所示，该实验的研究对象是________，小明通过观察_________被推动的距离来判断物体动能的大小（均选填“小车”或“木块”）；

(2)木块被撞后沿水平面运动的过程中，木块受到的摩擦力对木块做功的功率将________（选填“变大”、“变小”或“不变”）；

(3)假设实验装置的水平面可选对象有：①粗糙的木板、②平滑的玻璃、③绝对光滑的平面，不能选择的序号是_________，原因是_________________________________；

(4)小明在“探究动能大小与质量是否有关”时采用的方案是：让同一小车，从同一斜面的不同高度由静止释放，撞击水平面上的木块，发现：木块滑行的距离不一样远。根据上述现象，下列判断正确的是(      )

A．动能大小与质量无关，一定与其他因素有关

B．动能大小与质量有关，一定还与其他因素有关

C．不能判断物体动能大小是否与质量有关，动能一定与质量外的其他因素有关

29、为了测定液体A的比热容，某小组同学用如图甲所示两套完全相同的装置进行实验，装置中液体A和水的质量相等，初温均为20℃。

(1)设计实验方案时，小明确定以下需控制的变量，其中多余的是______。

A．采用完全相同的加热方式

B．酒精灯里加相同多的酒精量

C．取质量相同的水和液体

D．盛水和液体的容器相同

(2)在此实验中，用________________（选填“加热时间”或“升高温度）来表示物质吸收热量的多少；

(3)同时加热一段时间后，液体A和水的温度分别达到70℃和60℃，则液体A的比热容为______（水的比热容用c水来表示）；

(4)该小组同学利用两种液体的测量数据作出图像进行比较研究，绘制了如图乙所示的温度随加热时间变化的图像，表示液体A的图像是______（选填“1”或“2”）。

30、如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，两个透明容器中密封着初温、质量相同的空气。

（1）利用甲装置可探究电流产生的热量与________的关系，通电一段时间后，______（选填“左”或“右”）侧容器相连的U形管中液面的高度差较大；

（2）乙装置中的电阻R3的作用主要是使电阻R1和R2中的电流 ___________（选填“相等”或“不相等”），为了使实验现象更明显，可以将R3的阻值换成 ___________（选填“更大的”或“更小的”）；

（3）通过观察乙装置________（选填“左”或“右”）容器中导体产生的热量较多。由此可知，在电阻和通电时间相同时，电流越________，导体产生的热量越多。该装置_____（选填“能”或“不能”）解释“电炉丝热得发红，而连接它的导线却几乎不发热”；

（4）乙装置中，如果R3断路，在通电时间相同时，与R3没有断路时相比较，左侧U形管中液面的高度差将__________，右侧U形管中液面的高度差将 ___________（以上两个空都选填“变大”、“变小”或“不变”）；

（5）让乙装置冷却到初始状态，把右侧并联的两根电阻丝R2、R3都放入容器中，接通电源一段时间后，电阻丝产生的热量__________多。（选填“左容器”“右容器”或“两容器一样”）

31、如图甲是小明“测量小灯泡功率”的实验电路，电源电压3V，小灯泡的额定电压为2.5V；

（1）连接电路时，图中导线a端应与电压表上标有数字_______（3/15）的接线柱相连；

（2）闭合开关前，应将滑片P置于_______端（A/B）；

（3）实验时无论怎么移动滑片P，小灯泡始终不亮，电流表无示数，电压表有示数，原因可能是_______（写出一种即可）；

（4）若要测量灯泡的额定功率，应移动滑片P，使电压表的示数为_______V时，记下电流表的示数。

（5）根据实验数据画出I﹣U图像，如图乙所示，小灯泡正常发光时额定电流为_______A，则小灯泡的额定功率P0＝_______W；

（6）有两只灯泡，与实验中的灯泡规格相同，将它们串联在2.5V电路中，两只灯泡消耗的总功率_______；

A．大于　　B．等于　　C．小于　　D．等于P0

小华同学在做“测量小灯泡电功率”的实验时，实验室有如下器材：电源（电压恒为6V）、小灯泡（额定电压为2.5V，灯丝电阻约为10Ω），电流表、电压表、开关各一个，规格分别为R1“10Ω 1A”和R2“50Ω 0.8A”的滑动变阻器各一个，导线若干。

（7）小华设计了如下图丙所示的电路，她应选择滑动变阻器______（选填“R1”或“R2”）完成实验；

（8）移动滑片，当电压表的示数为______V时，小灯泡正常工作。读出此时电流表的示数为0.25A，则小灯泡的额定功率为______W；

（9）实验中，小华向左移动滑片时，滑动变阻器接入电路的阻值减小，电流表示数变大，小灯泡变亮，灯丝的温度升高，电阻变大。若滑动变阻器接入电阻减小了ΔR1，小灯泡电阻增大了ΔR2，则ΔR1______ΔR2（选填“大于”、“等于”或“小于”）；

（10）据实验测得的数据画出小灯泡U-I关系图像如图丁（坐标轴上的数值已被擦除），分析图像可知，当小灯泡两端电压为2V时，其实际功率在以下哪个范围内：______。

A．P实≥0.625W     B．0.5W≤P实＜0.625W  C．0.4W＜P实＜0.5W      D．P实≤0.4W

参考答案

一、选择题

1.D  2.B  3.D  4.C  5.C  6.D  7.B  8.C  9.B   10.A   11.A   12.D

二、填空题

13.50  0  14.C点左侧 做功  15. 重力势  C  能   BE   16.75%   20

17.做功  内  机械  1800  热传递   18. b  断开  等于

19. 串 220  用电器   20、8800  3.6×105    1000

21、3:25   10%   22、5   1

三、解答题

23—25略

26、5×105 J （2）83.3%

27、（1）4800J  （2）3.6A  （3）4.8×104 J

28、（1）小车   木块  （2）变小  （3）③ 木块做匀速直线运动或无法比较木块运动距离大小   （4）C

29、(1)B    (2)加热时间的长短   （3）0.8c水     （4）1

30、（1）R   右    （2）不相等  更小的  （3）左  大  不能

（4）    变小  变大   （5）左容器

31、（1）3   （2）B  （3）L断路  （4）2.5   （5）0.25   0.625  （6）A

（7）R2   （8）3.5   0.625   （9）>   （10）C
