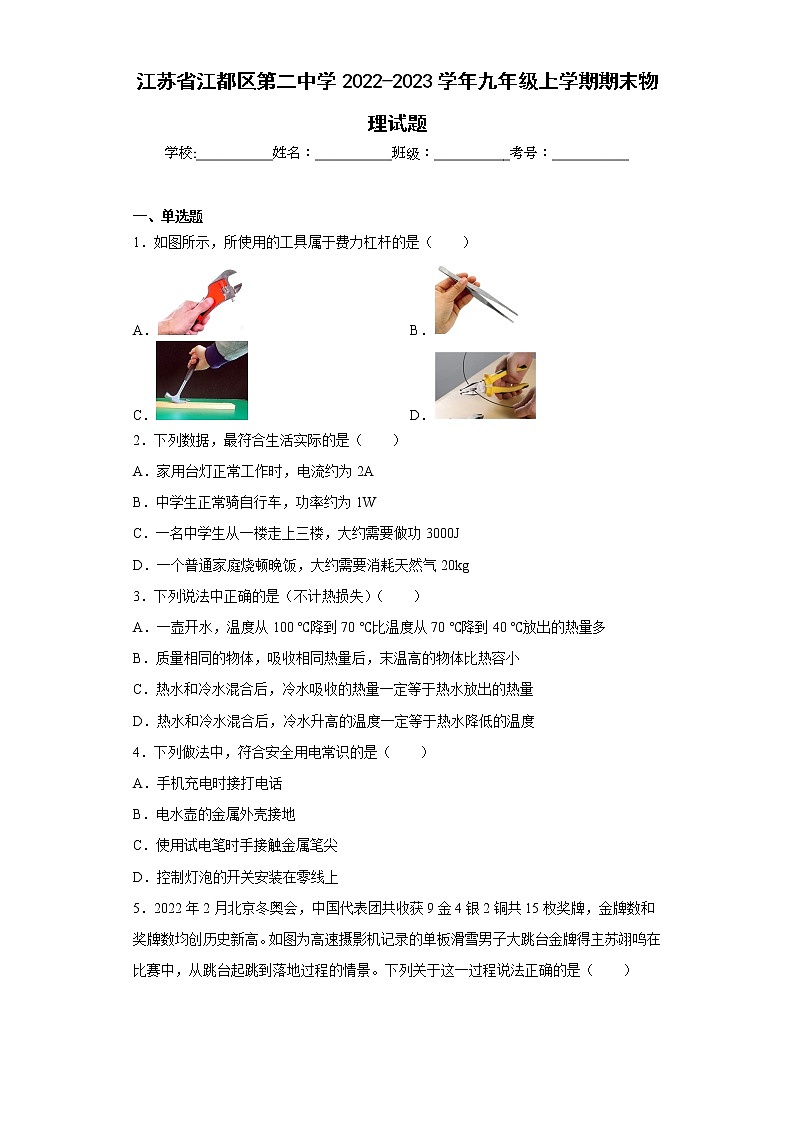

江苏省江都区第二中学2022-2023学年九年级上学期期末物理试题(含答案)
展开
这是一份江苏省江都区第二中学2022-2023学年九年级上学期期末物理试题(含答案)，共14页。试卷主要包含了单选题，填空题，综合题，作图题，计算题，实验题等内容，欢迎下载使用。
一、单选题
1．如图所示，所使用的工具属于费力杠杆的是（ ）
A．B．
C．D．
2．下列数据，最符合生活实际的是（ ）
A．家用台灯正常工作时，电流约为2A
B．中学生正常骑自行车，功率约为1W
C．一名中学生从一楼走上三楼，大约需要做功3000J
D．一个普通家庭烧顿晚饭，大约需要消耗天然气20kg
3．下列说法中正确的是（不计热损失）（ ）
A．一壶开水，温度从100 ℃降到70 ℃比温度从70 ℃降到40 ℃放出的热量多
B．质量相同的物体，吸收相同热量后，末温高的物体比热容小
C．热水和冷水混合后，冷水吸收的热量一定等于热水放出的热量
D．热水和冷水混合后，冷水升高的温度一定等于热水降低的温度
4．下列做法中，符合安全用电常识的是（ ）
A．手机充电时接打电话
B．电水壶的金属外壳接地
C．使用试电笔时手接触金属笔尖
D．控制灯泡的开关安装在零线上
5．2022年2月北京冬奥会，中国代表团共收获9金4银2铜共15枚奖牌，金牌数和奖牌数均创历史新高。如图为高速摄影机记录的单板滑雪男子大跳台金牌得主苏翊鸣在比赛中，从跳台起跳到落地过程的情景。下列关于这一过程说法正确的是（ ）
A．他从起跳到最高点的过程中，动能逐渐转化成重力势能
B．他起跳后到达最高点时，机械能最大
C．他从空中下落过程中，重力做功越来越慢
D．他从起跳到落地的整个过程中，机械能是守恒的
6．有关蜡烛跷跷板的小制作，下列说法正确的是（ ）
A．选用越粗的蜡烛效果越好
B．转轴位置离蜡烛重心越远越好
C．为防止蜡烛摆动过大而翻转，可使转轴位置处于蜡烛重心上方
D．为防止蜡烛摆动过大而翻转，可将蜡烛两端的下侧面削去一些
7．某自动售货机，它可通过手机扫码（闭合S1）或通过投币（闭合S2），启动电动机完成自动售货；在光线较暗时光控开关S3自动闭合，接通灯泡照明。符合上述情况的电路设计是下图中的（ ）
A．B．C．D．
8．智能手机耗电达到一定量时，会自动提示用户采用“省电模式”，在这种模式下，可延长电池的供电时间，原因是（ ）
A．降低了电池的输出电压B．减小了电池的输出电流
C．减小了电子线路的电阻D．增大了电池的输出功率

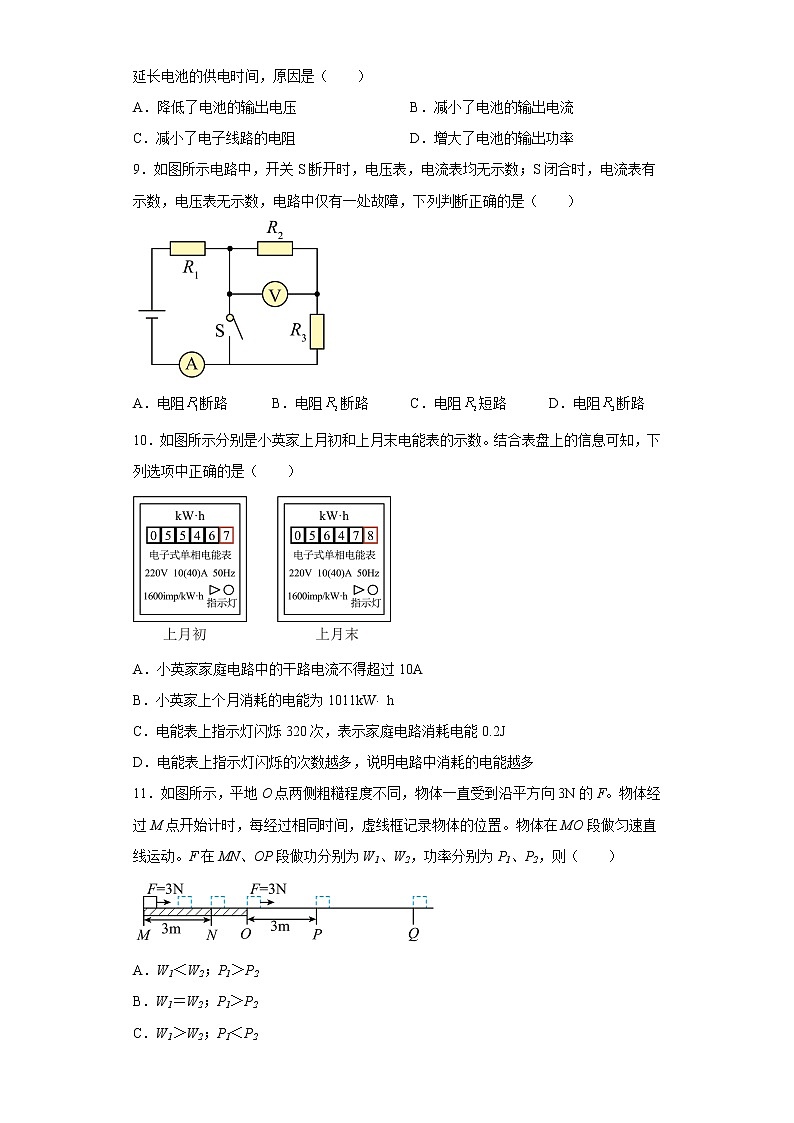

9．如图所示电路中，开关S断开时，电压表，电流表均无示数；S闭合时，电流表有示数，电压表无示数，电路中仅有一处故障，下列判断正确的是（ ）
A．电阻断路B．电阻断路C．电阻短路D．电阻断路
10．如图所示分别是小英家上月初和上月末电能表的示数。结合表盘上的信息可知，下列选项中正确的是（ ）
A．小英家家庭电路中的干路电流不得超过10A
B．小英家上个月消耗的电能为1011kWh
C．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2J
D．电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多
11．如图所示，平地O点两侧粗糙程度不同，物体一直受到沿平方向3N的F。物体经过M点开始计时，每经过相同时间，虚线框记录物体的位置。物体在MO段做匀速直线运动。F在MN、OP段做功分别为W1、W2，功率分别为P1、P2，则（ ）
A．W1＜W2；P1＞P2
B．W1＝W2；P1＞P2
C．W1＞W2；P1＜P2
D．W1＝W2；P1＜P2
12．如图甲所示，电源电压9V保持不变，小灯泡L标有“6V 3W”字样，图乙是通过小灯泡的电功率随其两端电压变化的图象。滑动变阻R1的最大值为40Ω，定值电阻R2=10Ω，则（ ）
A．闭合S、S2，断开S1，小灯泡正常发光时，滑动变阻器接入电路的电阻为12Ω
B．闭合S、S2，断开S1，小灯泡实际功率为1.6W时，滑动变阻器接入电路电阻为12.5Ω
C．闭合S、S1，断开S2，滑动变阻器的滑片P在中点时，R2的功率为1.8W
D．闭合S、S1，断开S2，电路的最小功率为0.9W
二、填空题
13．2022年11月29日，搭载神舟十五号载人飞船的长征二号F遥十五运载火箭在酒泉卫星发射中心发射成功，火箭发动机以液态氢为燃料是因为液氢的__________，运载火箭在匀速升空阶段，其动能 _____，重力势能 _____。（均选填“增大”、“减小”或“不变”）（不计此过程中消耗燃料的质量）
14．城市在不断发展扩大中，有些人生活居住与工作的地方相距较远。住在江都的小明要开车到泰州上班，如图乙所示，是小明所开车的汽油机工作过程的四个冲程，与图甲能量转化情况相同的是 ___（选填字母）。若该汽油机飞轮的转速为2400r/min，在1s内汽油机完成了 ___个冲程；假如该车行驶了10km，共耗油0.5kg，则这些汽油完全燃烧放出的热量为 _____J。汽油机工作时会产生大量的热，需要用水进行降温，是通过___________的方式改变汽油机的内能的。（汽油的热值q＝4.6×107J/kg）
15．如图所示，滑轮组悬挂在水平钢架上，某工人站在水平地面上，竖直向下拉动绳子自由端，5s内使物体A匀速上升1m，提升过程中拉力F的功率为160W。已知物体A重720N，动滑轮重_______N。该工人重600N，工人利用该滑轮组提升物体的最大机械效率为________。（该过程不计绳重和摩擦）
16．标有“2V 0.1W”字样的LED灯正常发光时的电流为_____A，电源电压为6V，为使LED灯正常发光，需串联一只______Ω的电阻，与普通的小灯泡相比，在达到相同亮度的条件下，假设LED灯可以节约90%的电能，则该LED灯与_____W的小灯泡亮度相当。LED 灯主要是用___________（选填“纳米材料”“超导材料”或“半导体材料”）制成的。
17．某测电笔中有一个1100kΩ的高值阻值，这个电阻与发光氖管是______联连接的；用它测家庭电路的火线时，氖管发光，这时通过人体的电流约为______mA。
18．一种新型强光手电筒所用电池，电池上标有“3300mA·h 3.7V”字样，可重复充电1000次以上。请回答下列问题：该电池充电一次储存的电能是___________J，充电时将___________能转化为___________能。
19．如图是汽车油量表的工作原理图，其中的油量表是用________表改装的，当油箱中的油面下降时，变阻器R1接入电路的阻值________，油量表的示数________（选填“变大”、“变小”、“不变”）。
20．如图所示是某家用电子式电能表的表盘。若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次。该用电器在上述时间内消耗的电能为______kW•h，该用电器的电功率为_______W。
21．如图所示，是调光灯电路，电源电压不变，灯泡L标有“6V 3W”字样，灯泡L正常发光的电阻是______Ω；移动滑片P至某一位置，电压表和电流表示数分别为3V和0.5A，电源电压为______V；将滑动变阻器R的滑片P置于最右端，闭合开关，电压表和电流表示数分别为5V和0.4A，此时灯泡L的实际功率为______W。
三、综合题
22．简易电吹风简化电路如图所示，其主要技术参数如下表，在家庭电路使用中：
（1）当吹冷风时，通过电动机的电流为______A，若电动机电阻R1为10Ω，则40s内电流通过电动机产生的热量是______J；
（2）当吹热风时，电热丝R2的电功率是______W，电热丝R2的电阻值是______Ω。
四、作图题
23．如图所示在水平位置平衡的轻质衣服挂，搭上一条毛巾后，要使其在此位置仍保持平衡，请在A点画出应施加的最小力F与力臂l。
24．在图中虚线框中填入电池和电表符号，使电路成为并联电路。
( )
25．如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确的接入电路中。
五、计算题
26．抗击新冠肺炎疫情期间，我省用负压救护车转运患者进行集中隔离治疗。该车配置了负压装置，负压舱内气压小于外界气压，将内部空气“吸入”排风净化装置进行处理，有效避免了病毒的传播。某次转运病人时，救护车以4.5×104W的恒定功率在平直公路上匀速行驶9×103m，用时600s。求：
（1）救护车在这段时间内的速度是多少m/s？
（2）救护车在这段时间内牵引力做的功是多少J？
（3）救护车在平直公路上匀速行驶所受的阻力是多少N？
27．亮亮设计了一个用电压表的示数变化反映环境温度变化的电路。其电路原理图如图所示，电源电压保持不变。电压表量程为，是定值电阻，阻值为， 是热敏电阻，其电阻随环境温度变化的关系如图所示。闭合开关S后，当环境温度为20℃时，求：
(1)的阻值为多少？此时电压表的示数为，通过的电流为多少？
(2)电源电压为多少？
(3)电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少？
六、实验题
28．小明在“研究杠杆平衡条件”的实验中所用的实验器材有，刻度均匀的杠杆，支架，弹簧测力计，刻度尺，细线和质量相同的0.5N重的钩码若干个。
（1）如图A所示，实验前，杠杆左侧下沉，则应将左端的平衡螺母向___________（选填“左”或“右”）调节，直到杠杆在水平位置平衡，目的是便于测量___________。
（2）小明同学所在实验小组完成某次操作后，实验图像如图B所示，他们记录的数据为动力F1=1.5N，动力臂l1=0.1m，阻力F2=1N，则阻力臂l2=___________m。
（3）甲同学测出了一组数据后就得出了“动力×动力臂=阻力×阻力臂”的结论，乙同学认为他的做法不合理，理由是___________。
（4）丙同学通过对数据分析后得出的结论是：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离，与小组同学交流后，乙同学为了证明丙同学的结论是错误的，他做了如图C的实验，此实验_______（选填“能”或“不能”）说明该结论是错误的，图C实验中，已知杠杆上每个小格长度为5cm，每个钩码重0.5N，当弹簧测力计在A点斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡时，动力×动力臂___________（选填“等于”或“不等于”）阻力×阻力臂。
（5）如图D所示，小明实验时在一平衡杠杆的两端放上不同数量的相同硬币，杠杆仍在水平位置平衡。她用刻度尺测出L1和L2，则2L1___________3L2（选填“>”、“<”或“=”）。
29．在“比较不同物质吸热能力”的实验中，组装了如图a所示的装置。将甲、乙两种不同的液体分别放入两个相同的烧杯中，用相同的酒精灯同时加热。记录相关数据，并绘制出如图b的图像。（不计热量损失）
（1）实验中，除了图（a）中所展示的实验器材外，还必须用到的测量工具有 _____和 _____；
（2）同时开始加热到第4分钟，这段时间，从图像上可以看到，甲液体升温比乙液体快，那么，这段时间，甲吸收的热量 _____（选填“大于”、“小于”或“等于”）乙吸收的热量；
（3）实验中，给相同质量的不同物质，加热相同的时间，通过比较 _____，可以判断它们的吸热能力的强弱。从图像可知，_____物质吸热能力更强；
（4）甲、乙两种液体的比热容之比是 _____；
（5）同时开始加热到第4分钟，这段时间，甲的比热容与升高温度的乘积 _____（填“大于”“等于”或“小于”）乙的比热容与升高温度的乘积。
30．在“探究电流与电阻的关系”实验中，现有器材如下：电源（电压恒定但未知），四个定值电阻R1（5Ω）、R2（10Ω）、R3（15Ω）、R4（20Ω），标有“×Ω 1A”的滑动变阻器（阻值模糊不清），电压表（可用量程：0~3V、0~15V），电流表（可用量程：0~0.6A），导线，开关。
(1)设计并正确连接如图甲所示的电路，把定值电阻R1接入图甲中的A、B两点之间，将滑动变阻器的滑片移到最___________端，闭合开关，移动滑动变阻器的滑片，使电压表的示数为2V时，电流表的示数应为___________A。
(2)分别用定值电阻R2、R3、R4依次替换R1，重复(1)的实验步骤。根据所得的四次实验数据绘制出I-R图像，如图乙所示。由图像可得出的结论是：___________。
(3)当使用定值电阻R4进行实验时，刚一闭合开关，就发现电压表示数恰好为2V，为了用以上四个定值电阻完成实验且确保电路安全，应控制A、B两点之间的电压在___________V到___________V范围内。
31．图甲是小明同学设计的测小灯泡电功率的实验电路（灯泡额定电压U额=2.5V）。
（1）小明所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确，请你在应改动的导线上打“ × "，并用笔画线代替导线画出正确的接法。
( )
（2）电路连接正确后，闭合开关发现小灯泡不亮，但电流表有示数，接下来应进行的操作是_________。
A．更换小灯泡 B．检查开关是否闭合
C．移动滑动变阻器滑片 D．检查电压表是否断路
（3）正确操作后，小灯泡发光， 这时电压表的示数为2V，则应向________移动滑动变阻器的滑片，直到______时为止，此时电流表的示数（如图乙所示）为 ______A，则小灯泡的额定功率为______W。
（4）小明还想换一种方法测定该小灯泡的额定功率，于是向老师要了一个R0=10Ω的定值电阻和一个单刀双掷开关，借助原有的实验器材，设计了如图丙所示的电路。请你根据他设计的电路，写出主要的实验步骤，并根据已知量（小灯泡的额定电压用U额表示、定值电阻R0的阻值用R0表示） 和测量写出小灯泡额定功率的表达式。
实验步骤：
①将开关S1闭合，S2断开，读出电压表示数U，即电源电压。
②将开关S1闭合，S2接________，调节滑动变阻器滑片直到电压表示数为________。
③将开关S1闭合， S2接b，读出此时的电压表示数U ' 。小灯泡的额定功率P额=________________。
额定电压
220V
额定功率
热风时：990W
冷风时：110W
参考答案：
1．B
2．C
3．C
4．B
5．A
6．C
7．C
8．B
9．D
10．D
11．D
12．B
13． 热值大 不变 增大
14． A 80 2.3×107 热传递
15． 80 93.3%
16． 0.05A 80 1 半导体材料
17． 串 0.2
18． 43956 电 化学
19． 电流 变大 变小
20． 0.02 400
21． 12 9 1.6
22． 0.5 100 880 55
23．
24．
25．
26．（1）15；（2）2.7×107；（3）3000
27．(1)250Ω，0.01A；(2)4V；(3)100℃
28． 右 力臂 0.15 一组实验数据太少，具有偶然性，不便找出普遍规律 能 等于 大于
29． 天平 秒表 等于 升高的温度 乙 1∶2 等于
30． 右 0.4 电压一定时，导体中的电流与导体的电阻成反比 2 3
31． C 右 电压表的示数为2.5V 0.3 0.75 a U额 U额×
一、单选题
1．如图所示，所使用的工具属于费力杠杆的是（ ）
A．B．
C．D．
2．下列数据，最符合生活实际的是（ ）
A．家用台灯正常工作时，电流约为2A
B．中学生正常骑自行车，功率约为1W
C．一名中学生从一楼走上三楼，大约需要做功3000J
D．一个普通家庭烧顿晚饭，大约需要消耗天然气20kg
3．下列说法中正确的是（不计热损失）（ ）
A．一壶开水，温度从100 ℃降到70 ℃比温度从70 ℃降到40 ℃放出的热量多
B．质量相同的物体，吸收相同热量后，末温高的物体比热容小
C．热水和冷水混合后，冷水吸收的热量一定等于热水放出的热量
D．热水和冷水混合后，冷水升高的温度一定等于热水降低的温度
4．下列做法中，符合安全用电常识的是（ ）
A．手机充电时接打电话
B．电水壶的金属外壳接地
C．使用试电笔时手接触金属笔尖
D．控制灯泡的开关安装在零线上
5．2022年2月北京冬奥会，中国代表团共收获9金4银2铜共15枚奖牌，金牌数和奖牌数均创历史新高。如图为高速摄影机记录的单板滑雪男子大跳台金牌得主苏翊鸣在比赛中，从跳台起跳到落地过程的情景。下列关于这一过程说法正确的是（ ）
A．他从起跳到最高点的过程中，动能逐渐转化成重力势能
B．他起跳后到达最高点时，机械能最大
C．他从空中下落过程中，重力做功越来越慢
D．他从起跳到落地的整个过程中，机械能是守恒的
6．有关蜡烛跷跷板的小制作，下列说法正确的是（ ）
A．选用越粗的蜡烛效果越好
B．转轴位置离蜡烛重心越远越好
C．为防止蜡烛摆动过大而翻转，可使转轴位置处于蜡烛重心上方
D．为防止蜡烛摆动过大而翻转，可将蜡烛两端的下侧面削去一些
7．某自动售货机，它可通过手机扫码（闭合S1）或通过投币（闭合S2），启动电动机完成自动售货；在光线较暗时光控开关S3自动闭合，接通灯泡照明。符合上述情况的电路设计是下图中的（ ）
A．B．C．D．
8．智能手机耗电达到一定量时，会自动提示用户采用“省电模式”，在这种模式下，可延长电池的供电时间，原因是（ ）
A．降低了电池的输出电压B．减小了电池的输出电流
C．减小了电子线路的电阻D．增大了电池的输出功率
9．如图所示电路中，开关S断开时，电压表，电流表均无示数；S闭合时，电流表有示数，电压表无示数，电路中仅有一处故障，下列判断正确的是（ ）
A．电阻断路B．电阻断路C．电阻短路D．电阻断路
10．如图所示分别是小英家上月初和上月末电能表的示数。结合表盘上的信息可知，下列选项中正确的是（ ）
A．小英家家庭电路中的干路电流不得超过10A
B．小英家上个月消耗的电能为1011kWh
C．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2J
D．电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多
11．如图所示，平地O点两侧粗糙程度不同，物体一直受到沿平方向3N的F。物体经过M点开始计时，每经过相同时间，虚线框记录物体的位置。物体在MO段做匀速直线运动。F在MN、OP段做功分别为W1、W2，功率分别为P1、P2，则（ ）
A．W1＜W2；P1＞P2
B．W1＝W2；P1＞P2
C．W1＞W2；P1＜P2
D．W1＝W2；P1＜P2
12．如图甲所示，电源电压9V保持不变，小灯泡L标有“6V 3W”字样，图乙是通过小灯泡的电功率随其两端电压变化的图象。滑动变阻R1的最大值为40Ω，定值电阻R2=10Ω，则（ ）
A．闭合S、S2，断开S1，小灯泡正常发光时，滑动变阻器接入电路的电阻为12Ω
B．闭合S、S2，断开S1，小灯泡实际功率为1.6W时，滑动变阻器接入电路电阻为12.5Ω
C．闭合S、S1，断开S2，滑动变阻器的滑片P在中点时，R2的功率为1.8W
D．闭合S、S1，断开S2，电路的最小功率为0.9W
二、填空题
13．2022年11月29日，搭载神舟十五号载人飞船的长征二号F遥十五运载火箭在酒泉卫星发射中心发射成功，火箭发动机以液态氢为燃料是因为液氢的__________，运载火箭在匀速升空阶段，其动能 _____，重力势能 _____。（均选填“增大”、“减小”或“不变”）（不计此过程中消耗燃料的质量）
14．城市在不断发展扩大中，有些人生活居住与工作的地方相距较远。住在江都的小明要开车到泰州上班，如图乙所示，是小明所开车的汽油机工作过程的四个冲程，与图甲能量转化情况相同的是 ___（选填字母）。若该汽油机飞轮的转速为2400r/min，在1s内汽油机完成了 ___个冲程；假如该车行驶了10km，共耗油0.5kg，则这些汽油完全燃烧放出的热量为 _____J。汽油机工作时会产生大量的热，需要用水进行降温，是通过___________的方式改变汽油机的内能的。（汽油的热值q＝4.6×107J/kg）
15．如图所示，滑轮组悬挂在水平钢架上，某工人站在水平地面上，竖直向下拉动绳子自由端，5s内使物体A匀速上升1m，提升过程中拉力F的功率为160W。已知物体A重720N，动滑轮重_______N。该工人重600N，工人利用该滑轮组提升物体的最大机械效率为________。（该过程不计绳重和摩擦）
16．标有“2V 0.1W”字样的LED灯正常发光时的电流为_____A，电源电压为6V，为使LED灯正常发光，需串联一只______Ω的电阻，与普通的小灯泡相比，在达到相同亮度的条件下，假设LED灯可以节约90%的电能，则该LED灯与_____W的小灯泡亮度相当。LED 灯主要是用___________（选填“纳米材料”“超导材料”或“半导体材料”）制成的。
17．某测电笔中有一个1100kΩ的高值阻值，这个电阻与发光氖管是______联连接的；用它测家庭电路的火线时，氖管发光，这时通过人体的电流约为______mA。
18．一种新型强光手电筒所用电池，电池上标有“3300mA·h 3.7V”字样，可重复充电1000次以上。请回答下列问题：该电池充电一次储存的电能是___________J，充电时将___________能转化为___________能。
19．如图是汽车油量表的工作原理图，其中的油量表是用________表改装的，当油箱中的油面下降时，变阻器R1接入电路的阻值________，油量表的示数________（选填“变大”、“变小”、“不变”）。
20．如图所示是某家用电子式电能表的表盘。若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次。该用电器在上述时间内消耗的电能为______kW•h，该用电器的电功率为_______W。
21．如图所示，是调光灯电路，电源电压不变，灯泡L标有“6V 3W”字样，灯泡L正常发光的电阻是______Ω；移动滑片P至某一位置，电压表和电流表示数分别为3V和0.5A，电源电压为______V；将滑动变阻器R的滑片P置于最右端，闭合开关，电压表和电流表示数分别为5V和0.4A，此时灯泡L的实际功率为______W。
三、综合题
22．简易电吹风简化电路如图所示，其主要技术参数如下表，在家庭电路使用中：
（1）当吹冷风时，通过电动机的电流为______A，若电动机电阻R1为10Ω，则40s内电流通过电动机产生的热量是______J；
（2）当吹热风时，电热丝R2的电功率是______W，电热丝R2的电阻值是______Ω。
四、作图题
23．如图所示在水平位置平衡的轻质衣服挂，搭上一条毛巾后，要使其在此位置仍保持平衡，请在A点画出应施加的最小力F与力臂l。
24．在图中虚线框中填入电池和电表符号，使电路成为并联电路。
( )
25．如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确的接入电路中。
五、计算题
26．抗击新冠肺炎疫情期间，我省用负压救护车转运患者进行集中隔离治疗。该车配置了负压装置，负压舱内气压小于外界气压，将内部空气“吸入”排风净化装置进行处理，有效避免了病毒的传播。某次转运病人时，救护车以4.5×104W的恒定功率在平直公路上匀速行驶9×103m，用时600s。求：
（1）救护车在这段时间内的速度是多少m/s？
（2）救护车在这段时间内牵引力做的功是多少J？
（3）救护车在平直公路上匀速行驶所受的阻力是多少N？
27．亮亮设计了一个用电压表的示数变化反映环境温度变化的电路。其电路原理图如图所示，电源电压保持不变。电压表量程为，是定值电阻，阻值为， 是热敏电阻，其电阻随环境温度变化的关系如图所示。闭合开关S后，当环境温度为20℃时，求：
(1)的阻值为多少？此时电压表的示数为，通过的电流为多少？
(2)电源电压为多少？
(3)电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少？
六、实验题
28．小明在“研究杠杆平衡条件”的实验中所用的实验器材有，刻度均匀的杠杆，支架，弹簧测力计，刻度尺，细线和质量相同的0.5N重的钩码若干个。
（1）如图A所示，实验前，杠杆左侧下沉，则应将左端的平衡螺母向___________（选填“左”或“右”）调节，直到杠杆在水平位置平衡，目的是便于测量___________。
（2）小明同学所在实验小组完成某次操作后，实验图像如图B所示，他们记录的数据为动力F1=1.5N，动力臂l1=0.1m，阻力F2=1N，则阻力臂l2=___________m。
（3）甲同学测出了一组数据后就得出了“动力×动力臂=阻力×阻力臂”的结论，乙同学认为他的做法不合理，理由是___________。
（4）丙同学通过对数据分析后得出的结论是：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离，与小组同学交流后，乙同学为了证明丙同学的结论是错误的，他做了如图C的实验，此实验_______（选填“能”或“不能”）说明该结论是错误的，图C实验中，已知杠杆上每个小格长度为5cm，每个钩码重0.5N，当弹簧测力计在A点斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡时，动力×动力臂___________（选填“等于”或“不等于”）阻力×阻力臂。
（5）如图D所示，小明实验时在一平衡杠杆的两端放上不同数量的相同硬币，杠杆仍在水平位置平衡。她用刻度尺测出L1和L2，则2L1___________3L2（选填“>”、“<”或“=”）。
29．在“比较不同物质吸热能力”的实验中，组装了如图a所示的装置。将甲、乙两种不同的液体分别放入两个相同的烧杯中，用相同的酒精灯同时加热。记录相关数据，并绘制出如图b的图像。（不计热量损失）
（1）实验中，除了图（a）中所展示的实验器材外，还必须用到的测量工具有 _____和 _____；
（2）同时开始加热到第4分钟，这段时间，从图像上可以看到，甲液体升温比乙液体快，那么，这段时间，甲吸收的热量 _____（选填“大于”、“小于”或“等于”）乙吸收的热量；
（3）实验中，给相同质量的不同物质，加热相同的时间，通过比较 _____，可以判断它们的吸热能力的强弱。从图像可知，_____物质吸热能力更强；
（4）甲、乙两种液体的比热容之比是 _____；
（5）同时开始加热到第4分钟，这段时间，甲的比热容与升高温度的乘积 _____（填“大于”“等于”或“小于”）乙的比热容与升高温度的乘积。
30．在“探究电流与电阻的关系”实验中，现有器材如下：电源（电压恒定但未知），四个定值电阻R1（5Ω）、R2（10Ω）、R3（15Ω）、R4（20Ω），标有“×Ω 1A”的滑动变阻器（阻值模糊不清），电压表（可用量程：0~3V、0~15V），电流表（可用量程：0~0.6A），导线，开关。
(1)设计并正确连接如图甲所示的电路，把定值电阻R1接入图甲中的A、B两点之间，将滑动变阻器的滑片移到最___________端，闭合开关，移动滑动变阻器的滑片，使电压表的示数为2V时，电流表的示数应为___________A。
(2)分别用定值电阻R2、R3、R4依次替换R1，重复(1)的实验步骤。根据所得的四次实验数据绘制出I-R图像，如图乙所示。由图像可得出的结论是：___________。
(3)当使用定值电阻R4进行实验时，刚一闭合开关，就发现电压表示数恰好为2V，为了用以上四个定值电阻完成实验且确保电路安全，应控制A、B两点之间的电压在___________V到___________V范围内。
31．图甲是小明同学设计的测小灯泡电功率的实验电路（灯泡额定电压U额=2.5V）。
（1）小明所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确，请你在应改动的导线上打“ × "，并用笔画线代替导线画出正确的接法。
( )
（2）电路连接正确后，闭合开关发现小灯泡不亮，但电流表有示数，接下来应进行的操作是_________。
A．更换小灯泡 B．检查开关是否闭合
C．移动滑动变阻器滑片 D．检查电压表是否断路
（3）正确操作后，小灯泡发光， 这时电压表的示数为2V，则应向________移动滑动变阻器的滑片，直到______时为止，此时电流表的示数（如图乙所示）为 ______A，则小灯泡的额定功率为______W。
（4）小明还想换一种方法测定该小灯泡的额定功率，于是向老师要了一个R0=10Ω的定值电阻和一个单刀双掷开关，借助原有的实验器材，设计了如图丙所示的电路。请你根据他设计的电路，写出主要的实验步骤，并根据已知量（小灯泡的额定电压用U额表示、定值电阻R0的阻值用R0表示） 和测量写出小灯泡额定功率的表达式。
实验步骤：
①将开关S1闭合，S2断开，读出电压表示数U，即电源电压。
②将开关S1闭合，S2接________，调节滑动变阻器滑片直到电压表示数为________。
③将开关S1闭合， S2接b，读出此时的电压表示数U ' 。小灯泡的额定功率P额=________________。
额定电压
220V
额定功率
热风时：990W
冷风时：110W
参考答案：
1．B
2．C
3．C
4．B
5．A
6．C
7．C
8．B
9．D
10．D
11．D
12．B
13． 热值大 不变 增大
14． A 80 2.3×107 热传递
15． 80 93.3%
16． 0.05A 80 1 半导体材料
17． 串 0.2
18． 43956 电 化学
19． 电流 变大 变小
20． 0.02 400
21． 12 9 1.6
22． 0.5 100 880 55
23．
24．
25．
26．（1）15；（2）2.7×107；（3）3000
27．(1)250Ω，0.01A；(2)4V；(3)100℃
28． 右 力臂 0.15 一组实验数据太少，具有偶然性，不便找出普遍规律 能 等于 大于
29． 天平 秒表 等于 升高的温度 乙 1∶2 等于
30． 右 0.4 电压一定时，导体中的电流与导体的电阻成反比 2 3
31． C 右 电压表的示数为2.5V 0.3 0.75 a U额 U额×
