第四章 多彩的光—2022-2023学年沪科版物理八年级全一册单元同步练习

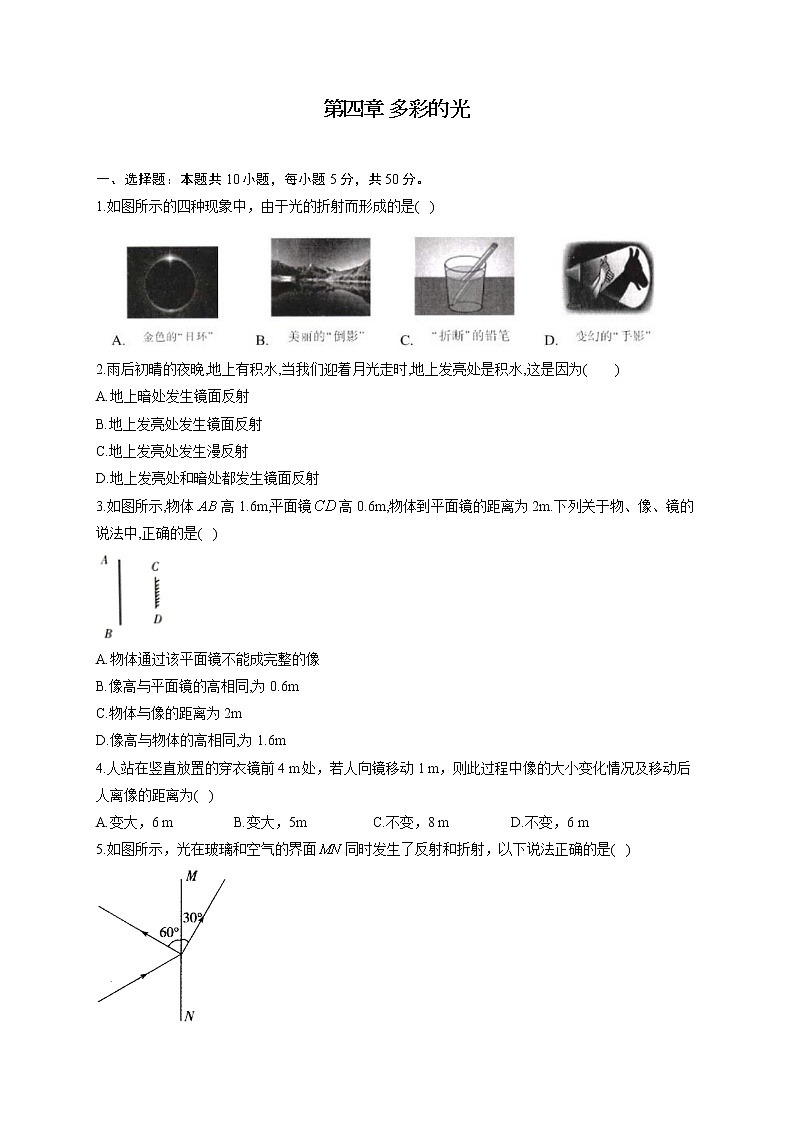

第四章 多彩的光

一、选择题：本题共10小题，每小题5分，共50分。

1.如图所示的四种现象中，由于光的折射而形成的是(   )

2.雨后初晴的夜晚,地上有积水,当我们迎着月光走时,地上发亮处是积水,这是因为(　　)

A.地上暗处发生镜面反射

B.地上发亮处发生镜面反射

C.地上发亮处发生漫反射

D.地上发亮处和暗处都发生镜面反射

3.如图所示,物体高1.6m,平面镜高0.6m,物体到平面镜的距离为2m.下列关于物、像、镜的说法中,正确的是(   )

A.物体通过该平面镜不能成完整的像
B.像高与平面镜的高相同,为0.6m
C.物体与像的距离为2m
D.像高与物体的高相同,为1.6m

4.人站在竖直放置的穿衣镜前4 m处，若人向镜移动 1 m，则此过程中像的大小变化情况及移动后人离像的距离为(   )

A.变大，6 m B.变大，5m C.不变，8 m D.不变，6 m

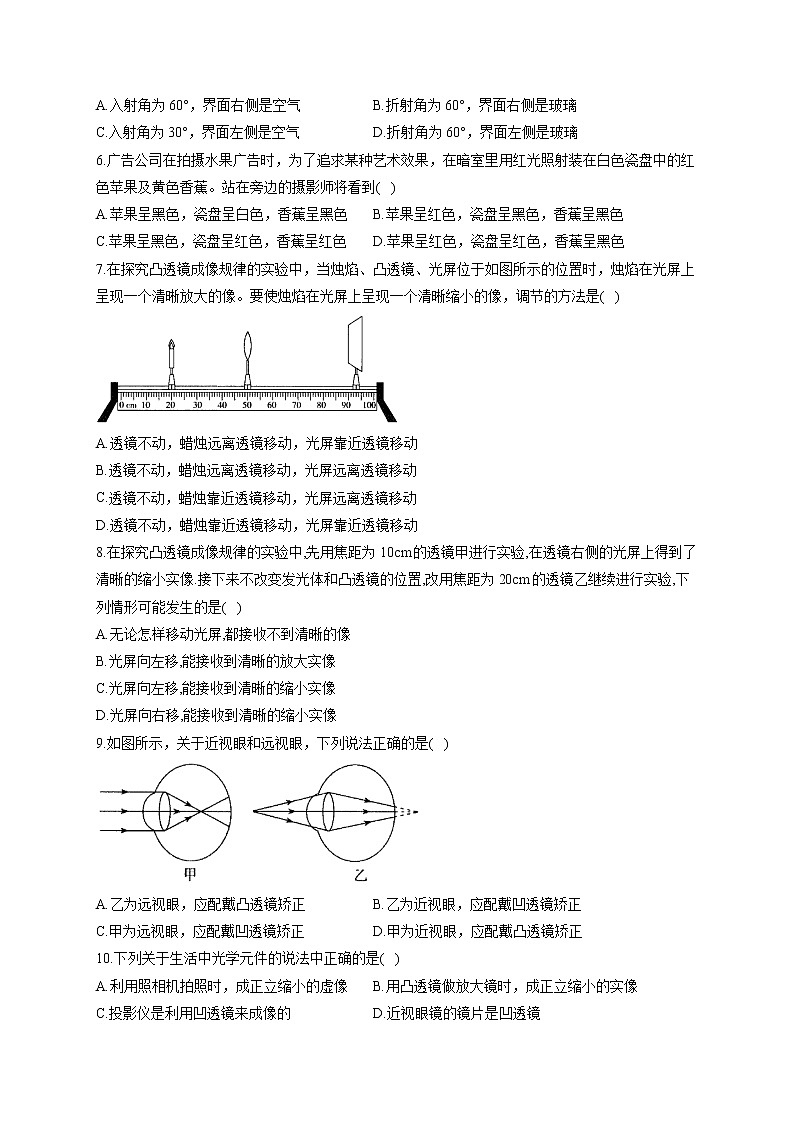

5.如图所示，光在玻璃和空气的界面同时发生了反射和折射，以下说法正确的是(   )


A.入射角为60°，界面右侧是空气 B.折射角为60°，界面右侧是玻璃

C.入射角为30°，界面左侧是空气 D.折射角为60°，界面左侧是玻璃

6.广告公司在拍摄水果广告时，为了追求某种艺术效果，在暗室里用红光照射装在白色瓷盘中的红色苹果及黄色香蕉。站在旁边的摄影师将看到(   )

A.苹果呈黑色，瓷盘呈白色，香蕉呈黑色 B.苹果呈红色，瓷盘呈黑色，香蕉呈黑色

C.苹果呈黑色，瓷盘呈红色，香蕉呈红色 D.苹果呈红色，瓷盘呈红色，香蕉呈黑色

7.在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像。要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是(   )


A.透镜不动，蜡烛远离透镜移动，光屏靠近透镜移动

B.透镜不动，蜡烛远离透镜移动，光屏远离透镜移动

C.透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动

D.透镜不动，蜡烛靠近透镜移动，光屏靠近透镜移动

8.在探究凸透镜成像规律的实验中,先用焦距为10cm的透镜甲进行实验,在透镜右侧的光屏上得到了清晰的缩小实像.接下来不改变发光体和凸透镜的位置,改用焦距为20cm的透镜乙继续进行实验,下列情形可能发生的是(   )

A.无论怎样移动光屏,都接收不到清晰的像
B.光屏向左移,能接收到清晰的放大实像
C.光屏向左移,能接收到清晰的缩小实像
D.光屏向右移,能接收到清晰的缩小实像

9.如图所示，关于近视眼和远视眼，下列说法正确的是(   )


A.乙为远视眼，应配戴凸透镜矫正 B.乙为近视眼，应配戴凹透镜矫正

C.甲为远视眼，应配戴凹透镜矫正 D.甲为近视眼，应配戴凸透镜矫正

10.下列关于生活中光学元件的说法中正确的是(   )

A.利用照相机拍照时，成正立缩小的虚像 B.用凸透镜做放大镜时，成正立缩小的实像

C.投影仪是利用凹透镜来成像的 D.近视眼镜的镜片是凹透镜

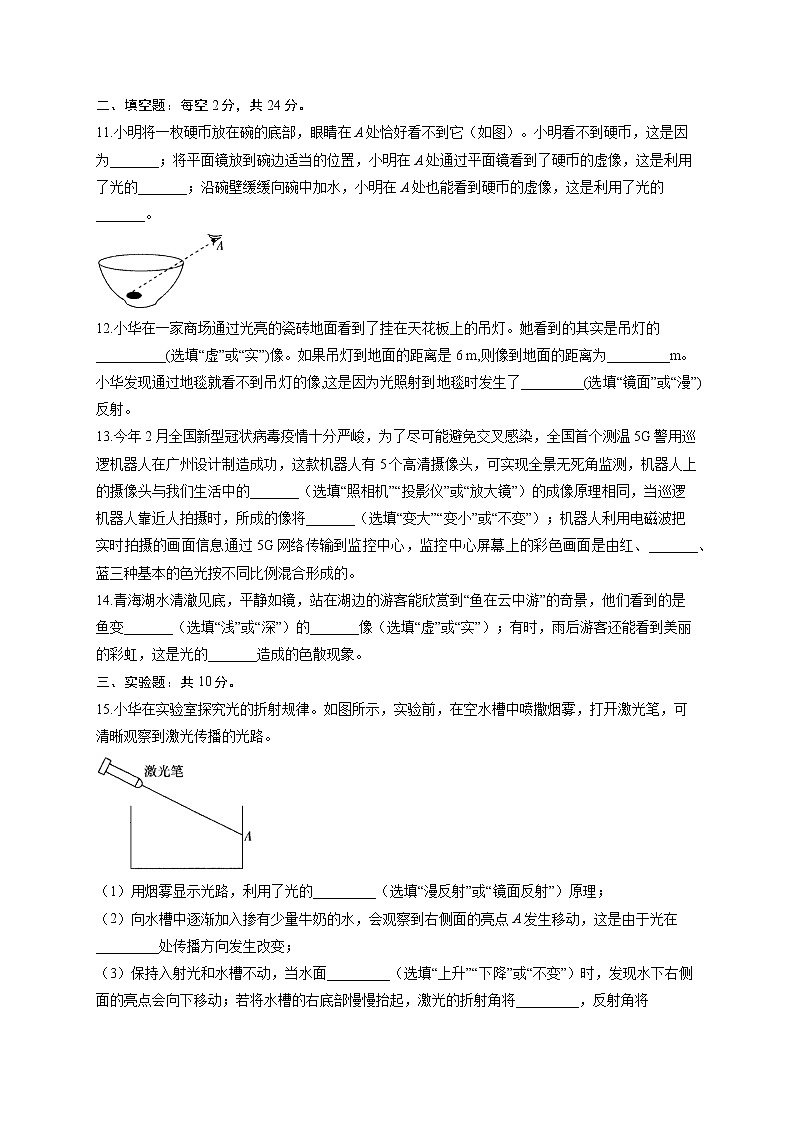

二、填空题：每空2分，共24分。

11.小明将一枚硬币放在碗的底部，眼睛在A处恰好看不到它（如图）。小明看不到硬币，这是因为_______；将平面镜放到碗边适当的位置，小明在A处通过平面镜看到了硬币的虚像，这是利用了光的_______；沿碗壁缓缓向碗中加水，小明在A处也能看到硬币的虚像，这是利用了光的_______。


12.小华在一家商场通过光亮的瓷砖地面看到了挂在天花板上的吊灯。她看到的其实是吊灯的__________(选填“虚”或“实”)像。如果吊灯到地面的距离是6 m,则像到地面的距离为_________m。小华发现通过地毯就看不到吊灯的像,这是因为光照射到地毯时发生了_________(选填“镜面”或“漫”)反射。

13.今年2月全国新型冠状病毒疫情十分严峻，为了尽可能避免交叉感染，全国首个测温5G警用巡逻机器人在广州设计制造成功，这款机器人有5个高清摄像头，可实现全景无死角监测，机器人上的摄像头与我们生活中的_______（选填“照相机”“投影仪”或“放大镜”）的成像原理相同，当巡逻机器人靠近人拍摄时，所成的像将_______（选填“变大”“变小”或“不变”）；机器人利用电磁波把实时拍摄的画面信息通过5G网络传输到监控中心，监控中心屏幕上的彩色画面是由红、_______、蓝三种基本的色光按不同比例混合形成的。

14.青海湖水清澈见底，平静如镜，站在湖边的游客能欣赏到“鱼在云中游”的奇景，他们看到的是鱼变_______（选填“浅”或“深”）的_______像（选填“虚”或“实”）；有时，雨后游客还能看到美丽的彩虹，这是光的_______造成的色散现象。

三、实验题：共10分。

15.小华在实验室探究光的折射规律。如图所示，实验前，在空水槽中喷撒烟雾，打开激光笔，可清晰观察到激光传播的光路。


（1）用烟雾显示光路，利用了光的_________（选填“漫反射”或“镜面反射”）原理；

（2）向水槽中逐渐加入掺有少量牛奶的水，会观察到右侧面的亮点A发生移动，这是由于光在_________处传播方向发生改变；

（3）保持入射光和水槽不动，当水面_________（选填“上升”“下降”或“不变”）时，发现水下右侧面的亮点会向下移动；若将水槽的右底部慢慢抬起，激光的折射角将_________，反射角将_________（以上两空均选填“增大”“不变”或“减小”）。

四、作图题：共16分。

16.如图所示，完成图中光路。


17.如图所示，从S点发出的一条光线，经平面镜MN反射后，其反射光线恰好通过P点，请你作出这条入射光线并完成光路图。

答案以及解析

1.答案：C

解析：“日环”是一种日食现象，是由于光沿直线传播形成的；水中“倒影”属于平面镜成像，其原理是光的反射；水中铅笔在水面处“折断”，是由光的折射形成的；“手影”是由于光沿直线传播形成的。

2.答案：B

解析：平静的水面发生的是镜面反射,光线强;地面发生的是漫反射。迎着月光走时,水面发生镜面反射,多数光线进入人的眼睛,所以看上去是亮的,而地面发生的是漫反射,一部分光线进入人的眼睛,所以看上去是暗的。

3.答案：D

解析：本题考查的是平面镜成像.平面镜成像的特点是物与像关于平面镜对称，无论多小的平面镜，都能使物体成完整的像，A项错;像和物的大小始终相等，题目中像的大小应为1.6 m，B项错，D项对;像与物关于平面镜对称，所以像与物的距离为4m，C项错误.

4.答案：D

解析：人站在穿衣镜前4m，镜子里的像距镜面也是4 m,若人向镜子靠近1 m,此时人到镜面的距离是,物像等距，此时像到镜面的鉅离也是3 m,人与镜中的像距离为。镜中的像始终与物体等大，因此无论人靠近镜面还是远离镜面，镜中的像的大小都不变。

5.答案：D

解析：已知是界面，过入射点O作出法线，则由图可知，，则，所以入射角，而，则折射角；因折射角大于入射角，所以的右边是空气，左边是玻璃。故选D。


6.答案：D

解析：用红光照射白色瓷盘、红色苹果及黄色香蕉：白色瓷盘能反射所有的色光，反射什么色光就是什么颜色，故瓷盘呈现红色；红色的苹果只能反射红光，故呈现红色；黄色香蕉只能反射黄光，吸收红色的光，因此在红光照射下没有反射光线进入人眼，故呈现黑色。故选D。

7.答案：A
解析：由题图可知，物距小于像距，烛焰经凸透镜后成倒立、放大的实像，此时，要使烛焰在光屏上呈现一个清晰缩小的像，应满足，则应增大物距u，减小像距v，可保持透镜不动，蜡烛远离透镜，光屏靠近透镜，故选A。

8.答案：D

解析：先用焦距为10cm的透镜甲进行实验,在透镜右侧的光屏上得到了清晰缩小的实像。说明物距大于20cm,像距大于10cm小于20cm,接下来不改变发光体和凸透镜的位置,仍让物距大于20cm,而改用焦距为20cm的透镜乙继续进行实验,物体在一倍焦距以外,所以移动光屏一定能接收到清晰的像,答案D不符合题意,由于物距大于(20cm)一倍焦距,所以像距也一定大于20cm,而第一次成像时,光屏在10cm和20cm之间,即光屏一定向右移动,答案BC不符合题意;向右移动光屏,因为物距只知道大于20cm,不知具体数据,所以可能大于40cm,所以可能接收到清晰缩小的实像,答案D符合题意。故答案选D。

9.答案：A

解析：远视眼是由于晶状体太薄，折光能力太弱，使像成在视网膜后，所以图乙为远视眼，远视眼应配戴凸透镜矫正；近视眼是由于晶状体太厚，折光能力太强，使像成在视网膜前，所以图甲为近视眼，近视眼应配戴凹透镜矫正。故选A。

10.答案：D

解析：照相机成像时物距大于二倍焦距，像距大于一倍焦距小于二倍焦距，成倒立缩小的实像；凸透镜做放大镜时，物距小于一倍焦距，成正立放大的虚像；投影仪也是利用凸透镜成像来工作的；远视眼镜的镜片是凸透镜，近视眼镜的镜片是凹透镜。故选D。

11.答案：光在同种均匀介质中沿直线传播；反射；折射

解析：小明看不到硬币，是由于碗的边缘部分挡住了来自硬币的光，光不能进入眼睛，所以眼睛看不到硬币，这说明了光在同种均匀介质中是沿直线传播的；来自硬币的光经过平面镜会发生反射，反射光线进入人眼，人眼逆着反射光线看去，感觉光线好像是从镜子的后面射来的，这便是硬币的虚像（虚像是反射光线反向延长线的交点），所以小明通过平面镜看到了硬币的虚像，这是利用了光的反射；当沿碗壁缓缓向碗中加水时，来自硬币的光线会从水中斜射入空气中从而发生折射，当折射光线进入人眼时，人眼逆着折射光线看去，看到的便是由光的折射而形成的虚像（虚像的位置比物体的实际位置高），所以小明在A处也能看到硬币的虚像，这是利用了光的折射。

12.答案：虚 ; 6; 漫

解析：光亮的瓷砖相当于平面镜,它能成天花板上的吊灯的像,像是由于光的反射形成的,即反射光线的反向延长线会聚而成,所以是虚像;像与物到镜面距离相等,吊灯离瓷砖6m,吊灯的像离地面上的瓷砖也应是6m;地毯的表面是粗糙的,不会发生镜面反射,所以通过地毯看不到吊灯的像。

13.答案：照相机；变大；绿

解析：机器人上的摄像头相当于一个凸透镜，它的成像原理和我们生活中的照相机的成像原理相同；根据凸透镜成实像时，“物近像远像变大”的规律，当巡逻机器人靠近人拍摄时，物距变小，像距变大，所成的像将变大；监控中心屏幕上的彩色画面是由红、绿、蓝三种基本的色光按不同比例混合形成的。

14.答案：浅；虚；折射

解析：从岸上看水中的鱼，看到的是折射后鱼的虚像，从岸上看水里，像会变浅。雨后彩虹是折射现象，同时也是光的色散现象。

15.答案：（1）漫反射

（2）水面

（3）上升；不变；不变

解析：（1）用烟雾显示光路，利用了光的漫反射原理，人从各个角度都可看到反射的光。

（2）向水槽中逐渐加入掺有少量牛奶的水，会观察到右侧面的亮点A发生移动，这是由于光在水面处折射，传播方向发生改变。

（3）保持入射光和水槽不动，当水面上升时，入射点左移，折射角不变，会发现水下右侧面的亮点向下移动；若将水槽的右底部慢慢抬起，由于液面仍保持水平，则激光的入射角不变，折射角不变，反射角也不变。

16.答案：如图所示


解析：经过凹透镜光心的入射光线传播方向不变，延长线过凹透镜另一侧焦点的入射光线，经凹透镜折射后平行于主光轴。

17.答案：
