苏科版九年级全册磁场对电流的作用 电动机精练

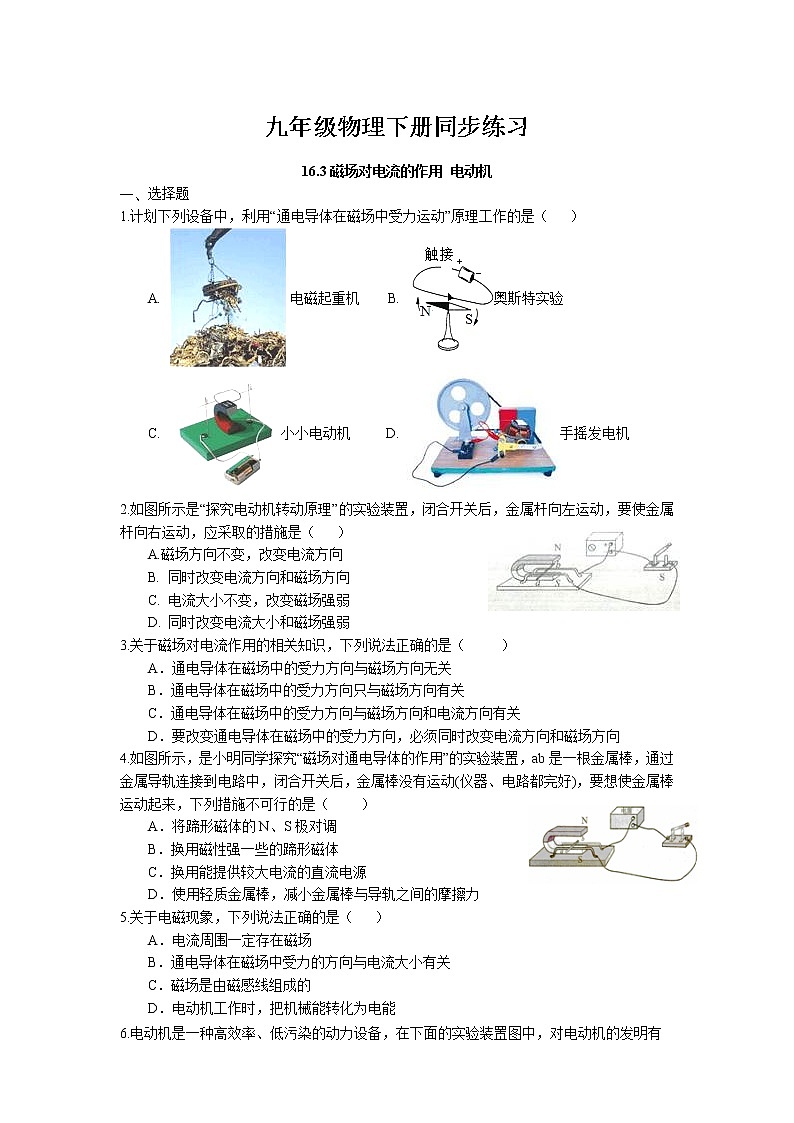

九年级物理下册同步练习

16.3磁场对电流的作用 电动机

一、选择题

1.计划下列设备中，利用“通电导体在磁场中受力运动”原理工作的是（   ）

A. 电磁起重机    B. 奥斯特实验
C. 小小电动机     D. 手摇发电机

2.如图所示是“探究电动机转动原理”的实验装置，闭合开关后，金属杆向左运动，要使金属杆向右运动，应采取的措施是（   ）

A.磁场方向不变，改变电流方向

B. 同时改变电流方向和磁场方向
    C. 电流大小不变，改变磁场强弱

D. 同时改变电流大小和磁场强弱

3.关于磁场对电流作用的相关知识，下列说法正确的是（ 　　）

A．通电导体在磁场中的受力方向与磁场方向无关

B．通电导体在磁场中的受力方向只与磁场方向有关

C．通电导体在磁场中的受力方向与磁场方向和电流方向有关

D．要改变通电导体在磁场中的受力方向，必须同时改变电流方向和磁场方向

4.如图所示，是小明同学探究“磁场对通电导体的作用”的实验装置，ab是一根金属棒，通过金属导轨连接到电路中，闭合开关后，金属棒没有运动(仪器、电路都完好)，要想使金属棒运动起来，下列措施不可行的是（　 　）

A．将蹄形磁体的N、S极对调

B．换用磁性强一些的蹄形磁体

C．换用能提供较大电流的直流电源

D．使用轻质金属棒，减小金属棒与导轨之间的摩擦力

5.关于电磁现象，下列说法正确的是（   ）

A．电流周围一定存在磁场

B．通电导体在磁场中受力的方向与电流大小有关

C．磁场是由磁感线组成的

D．电动机工作时，把机械能转化为电能

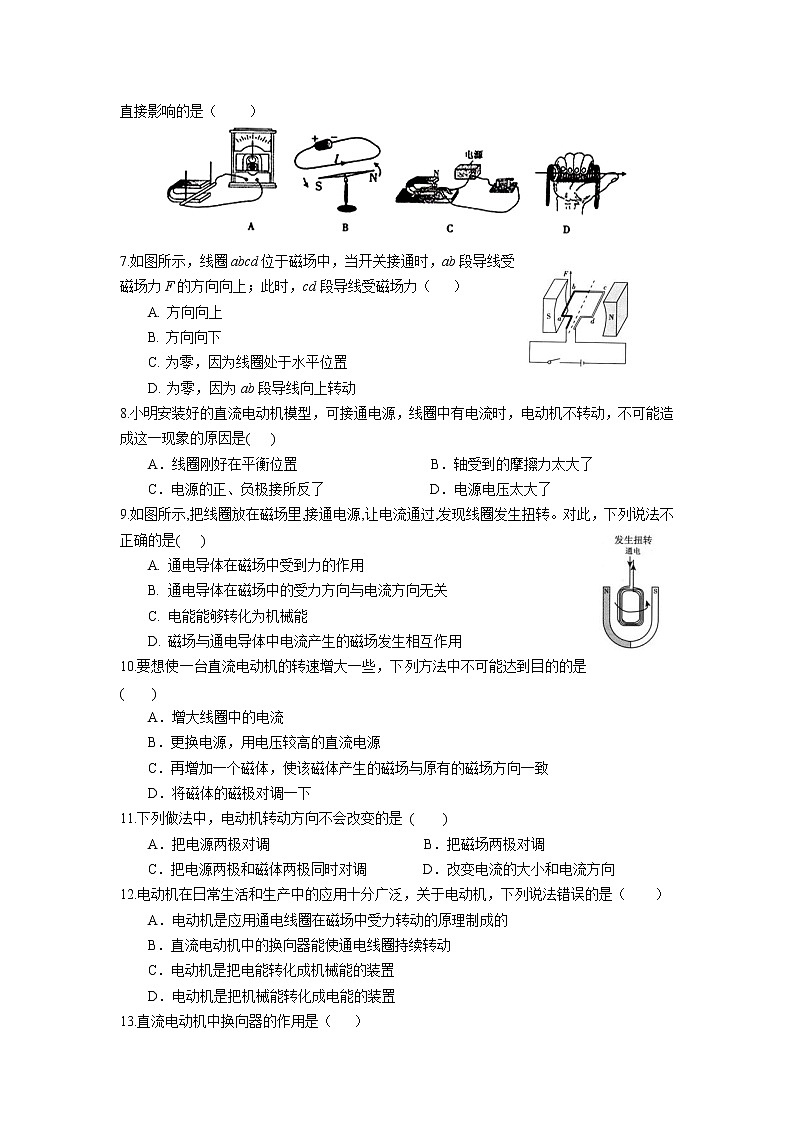

6.电动机是一种高效率、低污染的动力设备，在下面的实验装置图中，对电动机的发明有

直接影响的是（　 　）

7.如图所示，线圈abcd位于磁场中，当开关接通时，ab段导线受磁场力F的方向向上；此时，cd段导线受磁场力（   ）

A. 方向向上
B. 方向向下
C. 为零，因为线圈处于水平位置
D. 为零，因为ab段导线向上转动

8.小明安装好的直流电动机模型，可接通电源，线圈中有电流时，电动机不转动，不可能造成这一现象的原因是(   )

A．线圈刚好在平衡位置                   B．轴受到的摩擦力太大了

C．电源的正、负极接所反了               D．电源电压太大了

9.如图所示,把线圈放在磁场里,接通电源,让电流通过,发现线圈发生扭转。对此，下列说法不正确的是(   )

A. 通电导体在磁场中受到力的作用

B. 通电导体在磁场中的受力方向与电流方向无关

C. 电能能够转化为机械能

D. 磁场与通电导体中电流产生的磁场发生相互作用

10.要想使一台直流电动机的转速增大一些，下列方法中不可能达到目的的是 (    )

A．增大线圈中的电流

B．更换电源，用电压较高的直流电源

C．再增加一个磁体，使该磁体产生的磁场与原有的磁场方向一致

D．将磁体的磁极对调一下

11.下列做法中，电动机转动方向不会改变的是 (    )

A．把电源两极对调                      B．把磁场两极对调

C．把电源两极和磁体两极同时对调        D．改变电流的大小和电流方向

12.电动机在日常生活和生产中的应用十分广泛，关于电动机，下列说法错误的是（    ）

A．电动机是应用通电线圈在磁场中受力转动的原理制成的

B．直流电动机中的换向器能使通电线圈持续转动

C．电动机是把电能转化成机械能的装置

D．电动机是把机械能转化成电能的装置

13.直流电动机中换向器的作用是（   ）

A. 改变直流电源中的电流方向   B. 改变电动机线圈中的电流方向

C. 改变电动机输出电流的方向    D. 改变电动机线圈的转动方向

14.关于放在磁场里的通电直导线，下列说法中正确的是(   )

A．一定受磁场力的作用         B．一定不受磁场力的作用

C．不一定受磁场力作用         D．以上说法都不正确

二、填空题

15.通电导体在磁场中受到力的作用，是由于通电导体周围存在着________，通电导体相当于________，因此磁场中要受到磁场力的作用，通电线圈在磁场中受力要________，使________能转化为________能。

16.电动机的工作原理是________，电风扇、洗衣机、抽油烟机等家用电器都装有电动机，这些用电器是________联接入家庭电路的。如图所示，用漆包线绕成矩形线圈，将线圈两端的导线拉直并用刀将漆全部刮掉，作为转动轴。将电流表换成干电池接入电路，线圈________（选填“能”或“不能”）持续转动.

17.在制作简易电动机的过程中，若要改变电动机的转动方向，可以改变________方向或________方向．如图所示是科学实践课中一位同学制作的简易电动机，它是由一节一号电池、一段导线和一块金属磁铁所组成．安装好后由导线弯成的线圈可以转动起来．其中该装置的工作原理是______________________．

     第17题              第18题                第19题

18.在安装直流电动机模型的实验中，为了使实验能顺利进行，安装时应尽量减小轴与轴架之间的________，且________与_________的接触松紧要适当，按电路图连接好电路，合上开关，假定电动机按顺时针方向转动，若要使电动机逆时针转动，可采取的方法有_____或________。若要提高电动机的转速，可采用_________的方法。

19.如图所示，在一绝缘棒下部用导线悬挂金属棒AB，AB置于马蹄形磁铁内，当通以图示方向的电流时，磁场对通电导线＿＿＿＿＿(填“有”或  “无”)力的作用．若此时看到AB棒向右侧摆动，仅改变电流方向时可看到AB棒向＿＿＿＿(填“左”或“右”)侧摆动；若将磁铁翻转，可看到AB棒向＿＿＿＿(填“左”或“右”)侧摆动．这一现象说明，通电导线受到磁场作用的力的方向与＿＿＿＿＿方向和＿＿＿＿＿方向有关．

20.课堂上，老师做了如图所示的演示实验，给直导线通电，观察到直导线运动起来．

（1）实验现象说明＿＿＿＿＿＿＿有力的作用. ＿＿＿＿机就是利用这种现象制成的．

（2）判断“有力的作用”的依据是＿＿＿＿．

A．力是维持物体运动的原因                B．一切物体都有惯性

C．物体运动状态改变时，一定受到力的作用

（3）将磁极上下对调，观察直导线的运动情况，这样操作是为了研究＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿．

第20题                          第21题                  第22题

21.（1）如图甲所示，把一根直导线ab支起来，放在蹄形磁体的磁场里，闭合开关后，

直导线就水平向右运动起来，根据力和运动的关系，导线运动状态改变，这说明导线必定受到＿＿＿＿的作用，且可确定它的方向＿＿＿＿＿ ．（选填“水平向左”或“水平向右”）

（2）假如把蹄形磁体竖起来，在导线ab末端再连上另一条导线cd，这样就组成了线圈，如图乙所示，通电后，图乙中cd段导线的电流方向是＿＿＿＿＿．（选填“由c到d”或“由d到c”）

（3）图乙中，闭合开关后，ab段导线受磁场力的方向向上，则此时cd段导线受到磁场力的方向＿＿＿＿＿，请你在图乙中把这个力画出来．由于这两个力不在同一直线上，所以线圈不能保持平衡，结果使线圈abcd转动起来.

22.如图所示，线圈abcd原来水平放置在磁场中，通电后，线圈转过90°到达图示位置，回答下列问题：

(1)此时ab和cd导线＿＿＿＿＿(填“受到”或“不受”)力的作用．

(2)线圈不能继续转动的原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿．

(3)若要使线圈继续转动，必须安装＿＿＿＿＿＿，它的作用是＿＿＿＿＿＿＿＿＿＿．

三、计算题

23.一台直流电动机，额定电压是24 V，额定功率是120 W，内部线圈的电阻是0.5 Ω。如果这台电动机正常工作5 min.求：

(1)电流做了多少焦的功？

(2)有多少焦的电能转化为机械能？
