    苏科版九年级全册磁场对电流的作用 电动机测试题

    展开
    这是一份苏科版九年级全册磁场对电流的作用 电动机测试题,共10页。试卷主要包含了图为直流电动机的工作原理图等内容,欢迎下载使用。

    苏科版物理 九年级下册 第十六章 电磁转换

    第三节磁场对电流的作用 电动机(2)

    一.选择题

    1.如图所示,导体棒AB向左运动,下列操作能使导体棒向右运动的是(  )

    A.调换磁极

    B.换用干电池

    C.将导体棒AB端对调

    D.向左移动滑动变阻器滑片

    2.如图所示的四个实验中,能说明电动机工作原理的是(  )

    A B

    C D

    3.发电机和电动机的发明使人类步入电气化时代,制造电动机所依据的原理是(  )

    A.电磁感应现象

    B.电流的周围存在着磁场

    C.磁场间的相互作用

    D.通电导体在磁场中受到力的作用

    4.如图所示的装置中,当闭合开关、导体ab中有电流通过时,导体ab就会运动起来,关于这一现象的说法,正确的是(  )

    A.此现象说明磁可以生电

    B.导体ab运动方向与电流方向和磁场方向有关

    C.发电机是利用这一现象来工作的

    D.在该现象中,机械能转化为电能

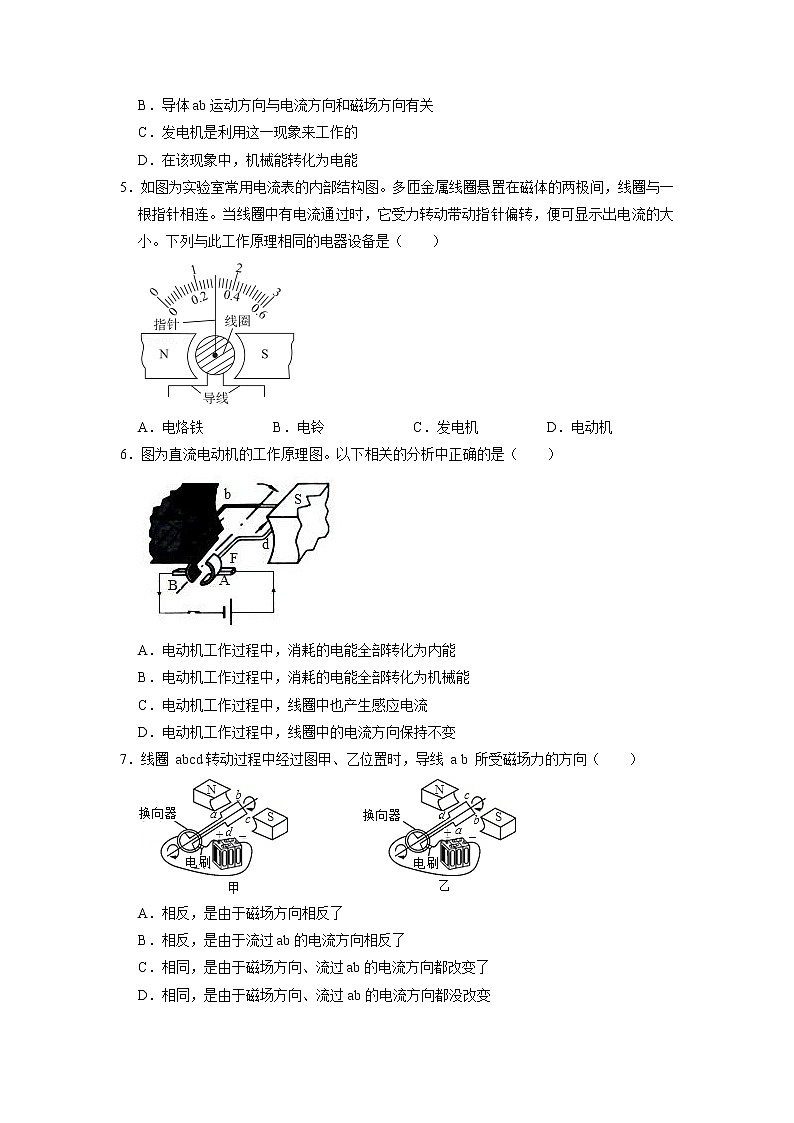

    5.如图为实验室常用电流表的内部结构图。多匝金属线圈悬置在磁体的两极间,线圈与一根指针相连。当线圈中有电流通过时,它受力转动带动指针偏转,便可显示出电流的大小。下列与此工作原理相同的电器设备是(  )

    A.电烙铁 B.电铃 C.发电机 D.电动机

    6.图为直流电动机的工作原理图。以下相关的分析中正确的是(  )

    A.电动机工作过程中,消耗的电能全部转化为内能

    B.电动机工作过程中,消耗的电能全部转化为机械能

    C.电动机工作过程中,线圈中也产生感应电流

    D.电动机工作过程中,线圈中的电流方向保持不变

    7.线圈 abcd转动过程中经过图甲、乙位置时,导线 a b 所受磁场力的方向(  )

    A.相反,是由于磁场方向相反了

    B.相反,是由于流过ab的电流方向相反了

    C.相同,是由于磁场方向、流过ab的电流方向都改变了

    D.相同,是由于磁场方向、流过ab的电流方向都没改变

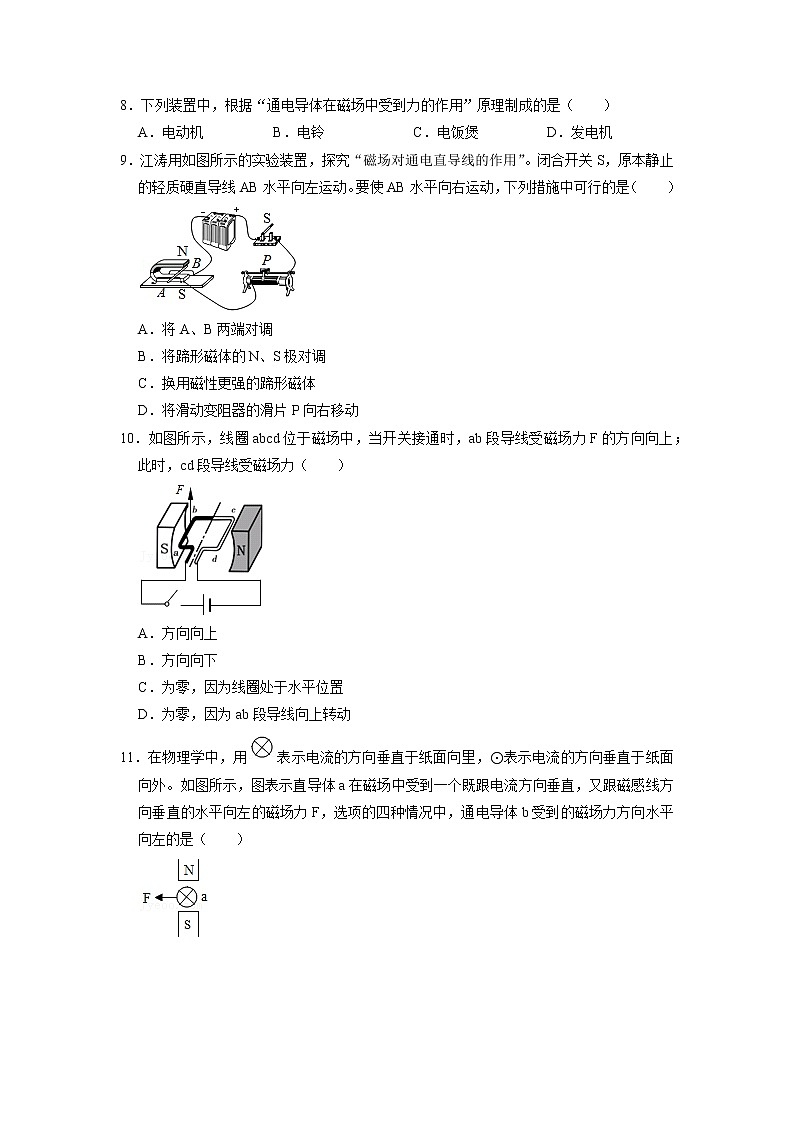

    8.下列装置中,根据“通电导体在磁场中受到力的作用”原理制成的是(  )

    A.电动机 B.电铃 C.电饭煲 D.发电机

    9.江涛用如图所示的实验装置,探究“磁场对通电直导线的作用”。闭合开关S,原本静止的轻质硬直导线AB水平向左运动。要使AB水平向右运动,下列措施中可行的是(  )

    A.将AB两端对调

    B.将蹄形磁体的NS极对调

    C.换用磁性更强的蹄形磁体

    D.将滑动变阻器的滑片P向右移动

    10.如图所示,线圈abcd位于磁场中,当开关接通时,ab段导线受磁场力F的方向向上;此时,cd段导线受磁场力(  )

    A.方向向上

    B.方向向下

    C.为零,因为线圈处于水平位置

    D.为零,因为ab段导线向上转动

    11.在物理学中,用表示电流的方向垂直于纸面向里,表示电流的方向垂直于纸面向外。如图所示,图表示直导体a在磁场中受到一个既跟电流方向垂直,又跟磁感线方向垂直的水平向左的磁场力F,选项的四种情况中,通电导体b受到的磁场力方向水平向左的是(  )

    A B

    C D

    12.直流电动机是电动自行车的核心部件,其工作原理是(  )

    A.电磁感应 B.电流的磁效应

    C.磁极间的相互作用 D.磁场对电流的作用

    二.填空题(共4小题)

    13.如图1所示,使线圈位于两磁极间

    1)通电后,图1ab 段导线的电流方向是      (选择“由a b”、“由b a”).图1ab 段导线受磁场力的方向向上,用箭头标示出图3ab 段导线所受磁场力的方向。

    2)线圈转过图2所示位置,用      的办法可使线圈靠磁场力继续顺时针转动至少半圈。

    3)若把图2中的电源换为电阻,快速转动线圈,电阻发热。此过程机械能先转化为      能再转化为      能。

    14.如图所示,通电线圈在磁场中发生扭转,说明     对通电导线有力的作用。利用这个原理可以制作     (填“电动机”或“发电机”)。

    15.小马仔细观察图的实验现象后,提出:如果小磁针换成较大的磁铁,磁铁是否通过磁场对通电导线也产生作用呢?于是他们设计了如图的实验:闭合开关,让电流通过导线ab,发现导线ab由静止变运动,说明通电导体ab     中会受到     。保持磁极不变,把电源的正负极对调后接入电路,会观察到     ;保持导线ab中的电流方向不变,把蹄形磁体的磁极对调,会观察到     ,这说明     ,利用这个现象可以制成     ,它工作时,可将     能转化为     能。

    16.如图所示是一款智能玩具,玩具由圆柱形机身和两个轮子组成,用户可以通过手机蓝牙对它进行控制,并完成前进、转弯、翻滚、跳跃等动作,其内部结构中有一个电动机,电动机是利用     的原理制成的,若想让玩具车的两个轮子转动的更快,请你说出合理的做法     (写出一种即可)。

    三.多选题(共1小题)

    (多选)17.用如图所示的装置探究“磁场对通电直导线的作用”。闭合开关,原本静止的导线ab水平向右运动。要使导线ab水平向左运动,下列措施中可行的是(  )

    A.将蹄形磁体的NS 极对调

    B.换用磁性更强的蹄形磁体

    C.换用能提供较大电流的直流电源

    D.将电源两极对调

    四.实验探究题(共2小题)

    18.在探究磁场对通电导体的作用时,小刚做了这样一个实验,如图甲所示,将三块相同的蹄形磁体并列放在桌上,将一根直导线水平悬挂在磁铁的两极间,导线的方向与磁感线的方向垂直,实验过程中,直导线所处空间的磁场强弱相同,有电流通过时导体会摆动一个角度,通过摆动角度的大小可以比较导线受力的大小。将“23”接入图乙中的AB两点间,导体摆动的角度较小,将“14”接入图乙中的AB两点间,调节滑动变阻器使电流表示数保持不变,导体摆动的角度较大。请根据上述现象提出一个可探究的科学问题

    19.在验证磁场会给通电导线作用力的实验中,小东连接了如图所示的实验电路,闭合开关后,发现导体棒ab没有动。经检查,各元件完好,电路连接无故障。

    1)请你猜想导体棒不动的原因是

    2)写出检验你的猜想是否正确的方法:

    五.解答题(共4小题)

    20.(1)按图甲组装实验器材,给直导线通电,直导线向左运动,这说明     对通电导线有力的作用;只对调电源正负极接线,通电直导线会向     运动,这说明通电导体的受力方向与     有关。

    2)如图乙是某兴趣小组制作的神奇转框,框的上部中央与电池正极相连,下部紧贴在与电池负极相连的柱形物两侧,金属框就可以绕电池持续转动,据此,你认为构成柱形物的材料应具有较好的:          (填物理属性)

    21.在研究“磁场对通电导体(电流)有力的作用”实验中。

    1)利用图甲所示的装置研究“磁场对电流的作用”时,应在“a”、“b”之间接入     (填“灵敏电流计”“电源”或“灯泡”),根据该原理可制成

    2)如图乙、丙中,磁体间磁场的磁感线方向都是从磁体N极水平指向S极,且线圈所处的空间磁场强弱是恒定不变的(也称匀强磁场)。

    a)在乙图中,通电后cd段导线受磁场力的方向为竖直向下,此时,ab段导线所受磁场力的方向是竖直向上,这两个力不是一对平衡力,这是因为

    A.二力不是作用在同一物体上      B.二力不是作用在同一直线上

    C.二力的作用点不同              D.二力大小不是相等

    b)图丙中的线圈可以持续转动,是在外部加装了     ,该装置能使线圈平面刚处于     (填“平行磁感线”“垂直磁感线”或“任一”)位置时,自动改变线圈中的电流方向。

    c)写出一种让图丙中线圈转动更快的措施:

    22.如图所示,是探究“磁场对通电导线作用”的实验装置。把金属棒ab放在磁场中,并将金属棒ab用软导线接入电路中,闭合开关后,让电流通过金属棒ab,观察到金属棒ab受到磁场的作用力向右运动。

    1)如果只将电源正负极对调位置,金属棒ab受力向      (选填“左”或“右”),这一现象说明

    2)上述实验的现象,在生活中的实际应用是      (选填“电动机”或“发电机”)。

    3)如果将图中的电源换成小量程电流表,还可以探究

    23.如图所示,进行通电导线在磁场中受力运动实验,回答下列问题:

    1)把导线放在磁场里,接通电源,让电流通过导线ab,会发现导线ab     ;(填“运动”或“静止”)

    2)把电源的正负极对调后接入电路,使通过导线的电流方向与原来相反,这时导线ab

    3)保持电源的正负极不变,对调磁体的磁极,使磁场的方向与原来相反,这时导线ab     。由此可以得出通电导线在磁场中要受到力的作用,而且受力的方向跟     的方向和     的方向都有关系。

    4)若增加电源电压或增强磁体的磁性,导体的运动速度会     (填“加快”或“减慢”),这说明导体在磁场中受到力的作用,力的大小跟     的大小和     的大小有关。


    参考答案

    一.选择题

    1A

    2C

    3D

    4B

    5D

    6C

    7B

    8A

    9B

    10B

    11C

    12D

    二.填空题

    13.(1)由a b;图见上图。(2)改变电流方向; (3)电;内。

    14.磁场;电动机。

    15.磁场;力的作用;导体ab运动的方向与原来相反;导体ab运动的方向与原来相反; 通电导线在磁场中的受力方向与电流的方向和磁场的方向有关;电动机;电;机械。

    16.通电线圈在磁场中由于受力而转动;增大线圈中的电压或换用磁性更强的磁体。

    三.多选题

    AD

    四.实验探究题

    18在电流相同时,磁场对通电导体的作用力大小与导体长度有什么关系。

    19.(1)电源电压太低或磁体磁性太弱;(2)增大电源电压或换成磁性更强的磁场,观察导体棒ab是否运动,若动则有关,若不动则无关。

    五.解答题

    20.(1)磁场;右;电流的方向;(2)磁性;导电性。





    21.(1)电源; 电动机;

    2)(aB;(b)换向器;垂直磁感线;(c)增大线圈中的电流(或增加线圈的匝数、换更强的磁场等)。

    22.(1)左;通电导体在磁场中受力方向与电流方向有关;

    2)电动机;

    3)电磁感应现象。

    23.(1)运动;(2)将反向运动;(3)将反向运动;磁场;电流;(4)加快;电流;磁体的磁性。
