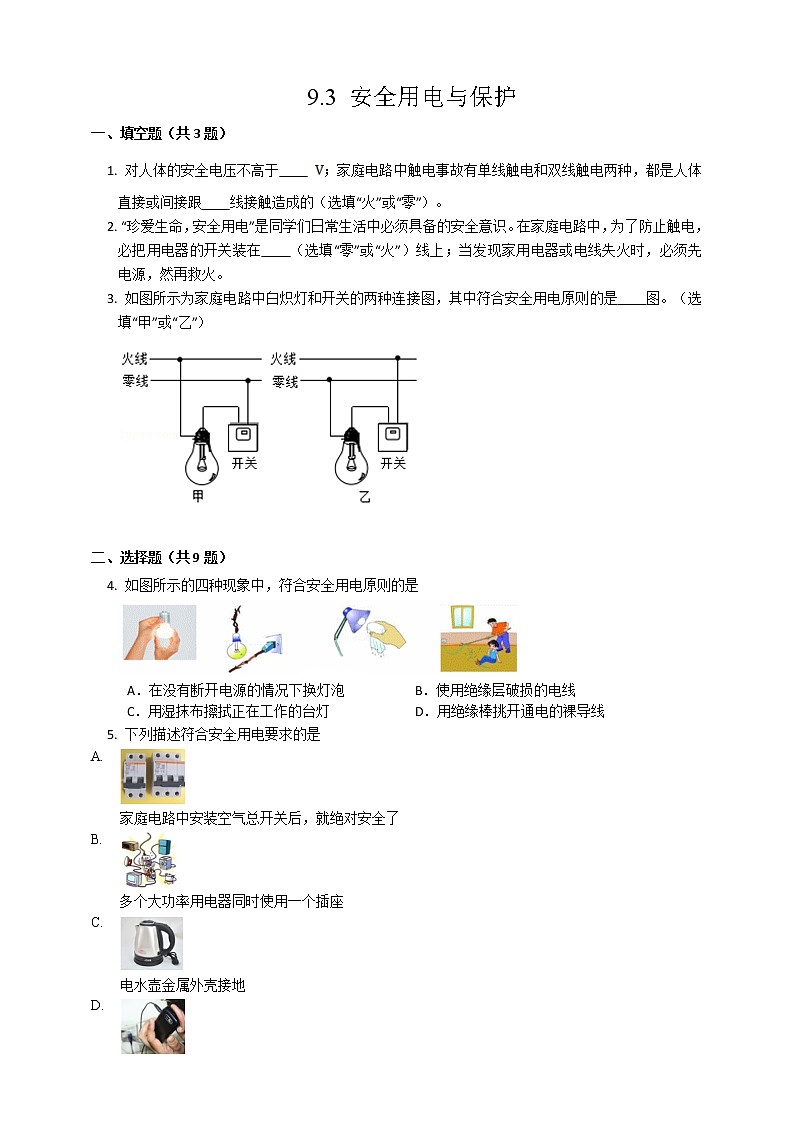

9.3 安全用电与保护

一、填空题（共3题）

1. 对人体的安全电压不高于     ；家庭电路中触电事故有单线触电和双线触电两种，都是人体直接或间接跟    线接触造成的（选填“火”或“零”）。
2. “珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识。在家庭电路中，为了防止触电，必把用电器的开关装在    （选填“零”或“火”）线上；当发现家用电器或电线失火时，必须先    电源，然再救火。
3. 如图所示为家庭电路中白炽灯和开关的两种连接图，其中符合安全用电原则的是    图。（选填“甲”或“乙”）

二、选择题（共9题）

4. 如图所示的四种现象中，符合安全用电原则的是

 A．在没有断开电源的情况下换灯泡 B．使用绝缘层破损的电线

 C．用湿抹布擦拭正在工作的台灯 D．用绝缘棒挑开通电的裸导线

5. 下列描述符合安全用电要求的是

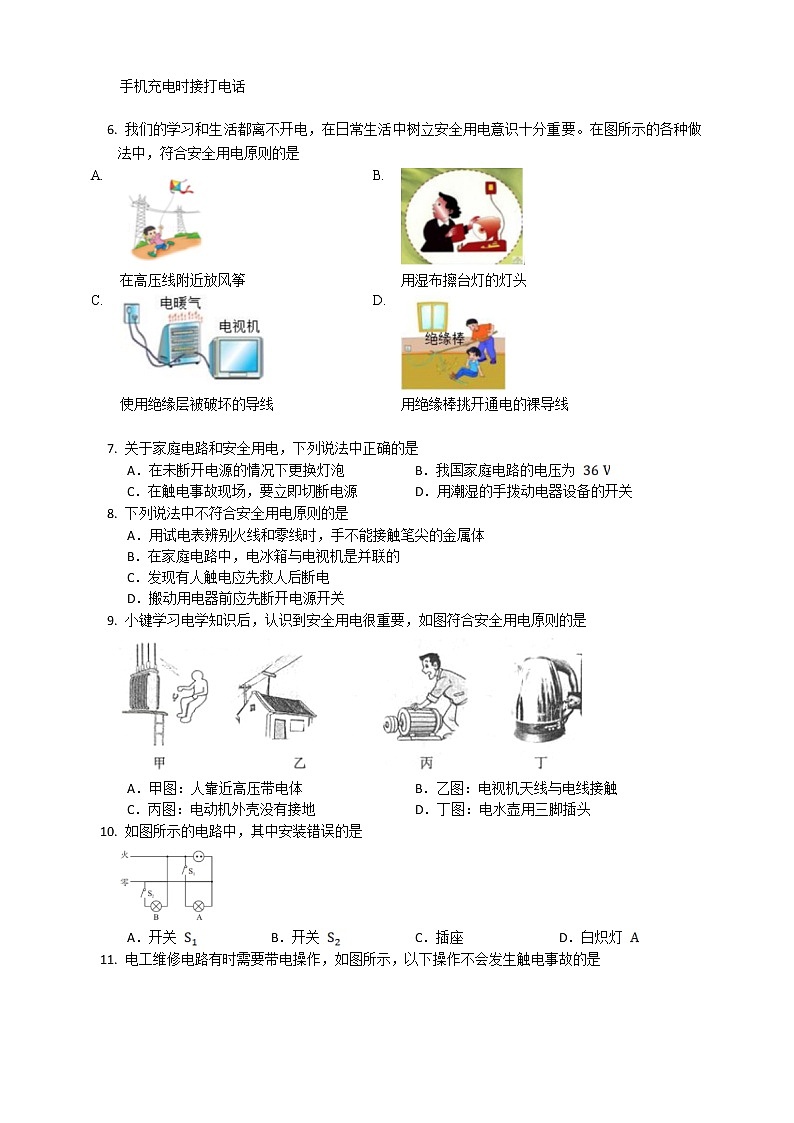

6. 我们的学习和生活都离不开电，在日常生活中树立安全用电意识十分重要。在图所示的各种做法中，符合安全用电原则的是

7. 关于家庭电路和安全用电，下列说法中正确的是

 A．在未断开电源的情况下更换灯泡 B．我国家庭电路的电压为

 C．在触电事故现场，要立即切断电源 D．用潮湿的手拨动电器设备的开关

8. 下列说法中不符合安全用电原则的是

 A．用试电表辨别火线和零线时，手不能接触笔尖的金属体

 B．在家庭电路中，电冰箱与电视机是并联的

 C．发现有人触电应先救人后断电

 D．搬动用电器前应先断开电源开关

9. 小键学习电学知识后，认识到安全用电很重要，如图符合安全用电原则的是

 A．甲图：人靠近高压带电体 B．乙图：电视机天线与电线接触

 C．丙图：电动机外壳没有接地 D．丁图：电水壶用三脚插头

10. 如图所示的电路中，其中安装错误的是

 A．开关  B．开关  C．插座 D．白炽灯

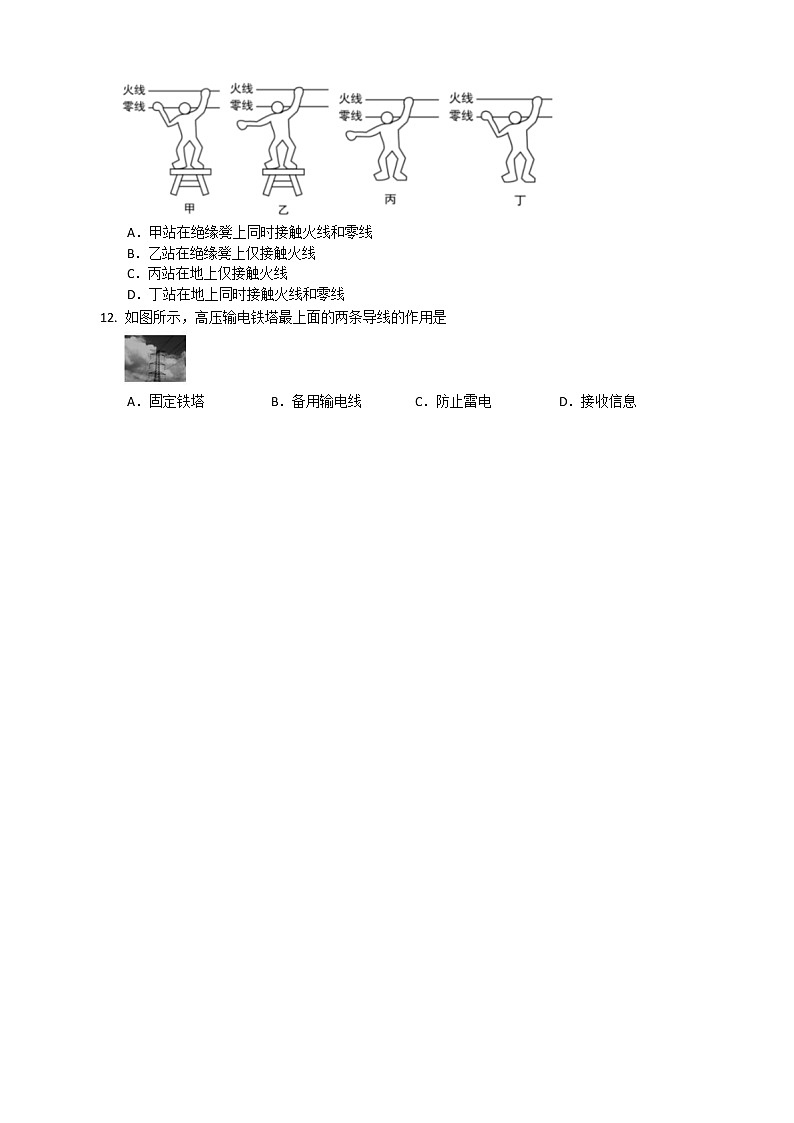

11. 电工维修电路有时需要带电操作，如图所示，以下操作不会发生触电事故的是

 A．甲站在绝缘凳上同时接触火线和零线

 B．乙站在绝缘凳上仅接触火线

 C．丙站在地上仅接触火线

 D．丁站在地上同时接触火线和零线

12. 如图所示，高压输电铁塔最上面的两条导线的作用是

 A．固定铁塔 B．备用输电线 C．防止雷电 D．接收信息

答案

一、填空题（共3题）

1.  【答案】；

2.  【答案】火；切断

【解析】（）用电器的开关装在火线上，接触用电器时，可以断开开关，切断火线，防止接触用电器发生触电事故。

（）发现家用电器或电线失火时，必须先切断电源，然后再救火，以防触电事故发生。

3.  【答案】乙

【解析】灯泡和开关的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故；所以乙图的接法符合安全用电原则。

二、选择题（共9题）

4.  【答案】D

5.  【答案】C

6.  【答案】D

【解析】A、在高压线下放风筝，不符合安全用电原则；

B、用湿布擦灯头，不符合安全用电原则；

C、使用绝缘层被破坏的导线，不符合安全用电原则；

D、用绝缘棒挑开通电裸导线，符合安全用电原则。

故选：D。

7.  【答案】C

【解析】在未断开电源开关的情况下更换灯泡，灯泡处仍带电，容易发生触电事故，故A错误；

我国家庭电路电压是 。故B错误；

发现有人触电时，千万不能用手将触电人拉开，这样救人者也会触电，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，故C正确；

水是导体，用潮湿的手拨动电器设备的开关，易发生触电事故，故D错误。

8.  【答案】C

【解析】A、使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，手不能接触笔尖金属体，故A正确；

B、因为家庭电路中各用电器之间既可以单独工作又互不影响，因此家庭电路中的电冰箱与电视机之间的连接方式为并联，故B正确；

C、人体是导体，所以有人触电要先切断电源，再救人，故C错误；

D、更换灯泡、搬动用电器前，应断开电源开关，以防止人接触用电器时触电，故D正确。

故选：C。

9.  【答案】D

【解析】人靠近高压带电体极易引发触电，不符合安全用电原则，故A错误；

电视机天线与电线接触易引发触电，不符合安全用电原则，故B错误；

电动机外壳没有接地，若电动机漏电，这时人接触电动机有触电的危险，不符合安全用电原则，故C错误；

电水壶用三脚插头，这样在电水壶漏电时，电流会被导向大地，人不会触电，符合安全用电原则，故D正确。

10.  【答案】B

【解析】由图知，开关 接在火线和 灯之间，符合安全用电原则，接法正确；

图中的插座并联在电路中，与各个用电器互不影响，接法正确；

而开关 接在零线和 灯之间，在开关 断开时， 灯仍然带电，不符合安全用电原则，则开关 的安装错误。

故选：B。

11.  【答案】B

【解析】方法一：

人体触电，原因是有电流流过，形成通路，人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，图甲、丙、丁中都能构成闭合的电路，即有电流流过人体，会触电；图乙中没有构成闭合的电路，即电流不会流过人体，不会触电。

方法二：

人体触电的原因是有电流流过，形成通路，人体为导体，一边与火线相接，一边与零线或者大地相接，都会形成通路。

A、通过火线——人体——零线能构成闭合的电路，即有电流流过人体，会触电；

B、没有构成闭合回路，即电流不会流过人体，不会触电；

C、通过火线——人体——大地能构成闭合的电路，即有电流流过人体，会触电；

D、通过人体能构成闭合的电路，即有电流流过人体，会触电。

故选B。

12.  【答案】C

【解析】高压输电铁塔最上面的两条导线是避雷线，防止雷直接击到输电线上，这两条线一般与铁塔相连，将电流引入大地。

故选C。
