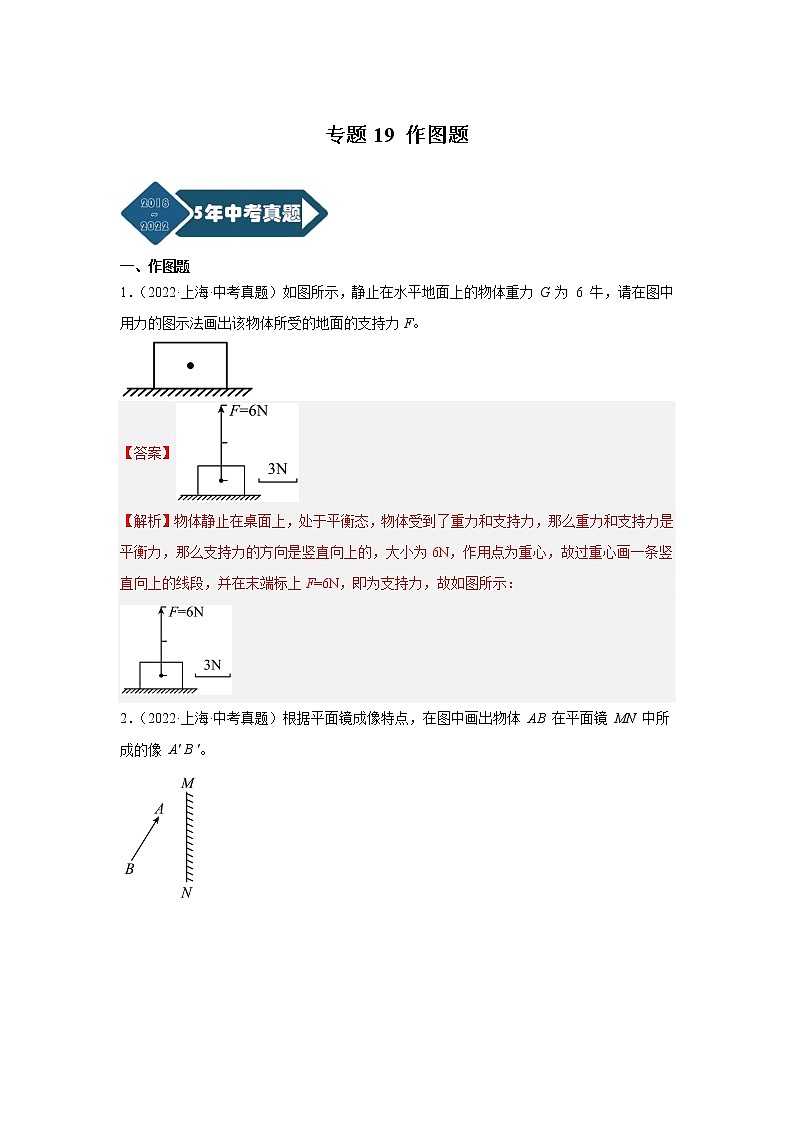

专题19 作图题

一、作图题
1．（2022·上海·中考真题）如图所示，静止在水平地面上的物体重力 G 为 6 牛，请在图中用力的图示法画出该物体所受的地面的支持力F。

【答案】
【解析】物体静止在桌面上，处于平衡态，物体受到了重力和支持力，那么重力和支持力是平衡力，那么支持力的方向是竖直向上的，大小为6N，作用点为重心，故过重心画一条竖直向上的线段，并在末端标上F=6N，即为支持力，故如图所示：

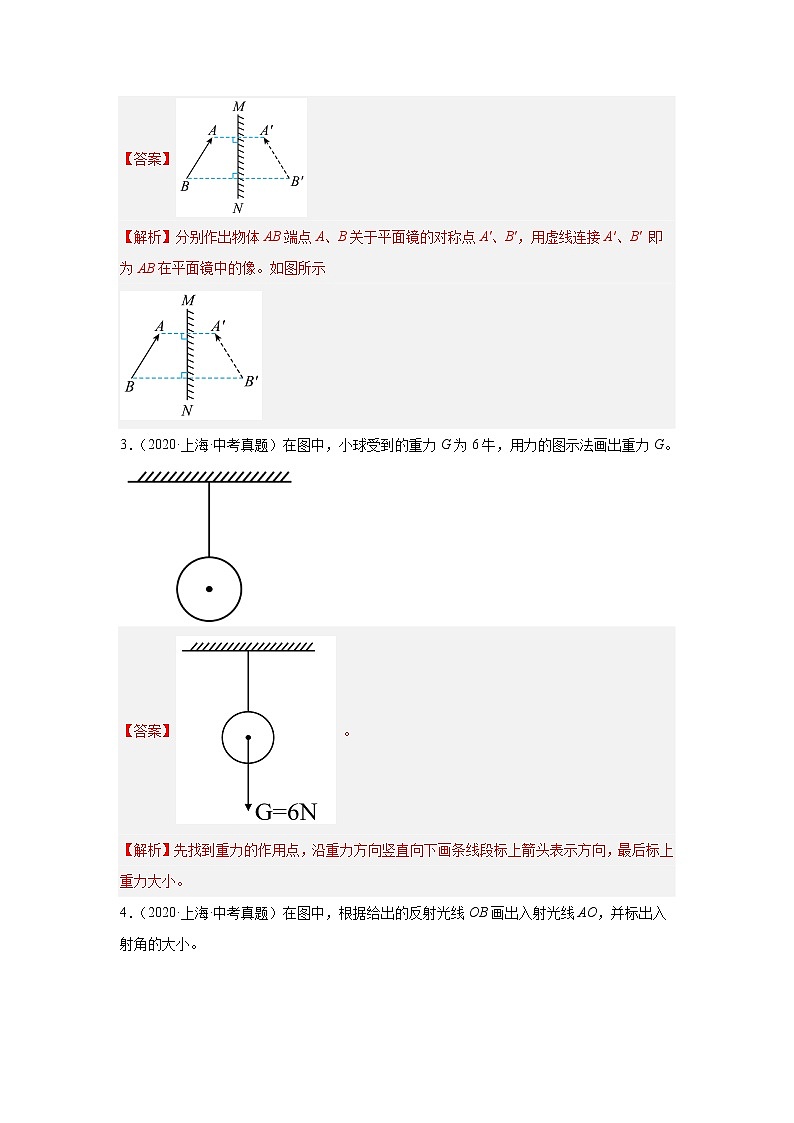

2．（2022·上海·中考真题）根据平面镜成像特点，在图中画出物体 AB 在平面镜 MN 中所成的像 A' B '。

【答案】
【解析】分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′ 即为AB在平面镜中的像。如图所示

3．（2020·上海·中考真题）在图中，小球受到的重力G为6牛，用力的图示法画出重力G。

【答案】 。
【解析】先找到重力的作用点，沿重力方向竖直向下画条线段标上箭头表示方向，最后标上重力大小。

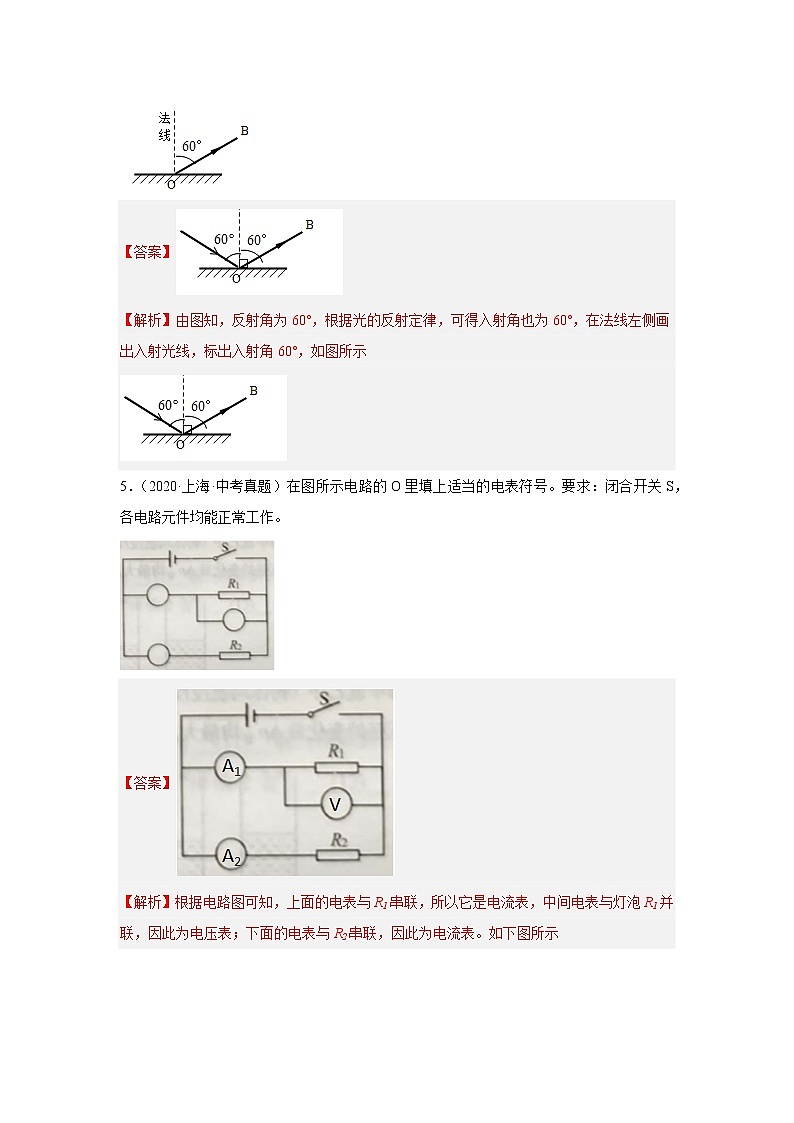

4．（2020·上海·中考真题）在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。

【答案】
【解析】由图知，反射角为60°，根据光的反射定律，可得入射角也为60°，在法线左侧画出入射光线，标出入射角60°，如图所示

5．（2020·上海·中考真题）在图所示电路的O里填上适当的电表符号。要求：闭合开关S，各电路元件均能正常工作。

【答案】
【解析】根据电路图可知，上面的电表与R1串联，所以它是电流表，中间电表与灯泡R1并联，因此为电压表；下面的电表与R2串联，因此为电流表。如下图所示

6．（2019·上海·中考真题）重为10牛的物体静止在水平地面上，用力的图示法在图中画出它所受的重力G．
( )

【答案】
【解析】物体受到的重力方向竖直向下，作用点在重心，大小为10N，可确定标度为5N，故画重力的图示如图：

7．（2019·上海·中考真题）在图中根据给出的入射光线AO画出反射光线OB．
( )

【答案】
【解析】根据光的反射定律，题目中已经作出垂直于镜面的法线，做反射光线OB使反射角等于入射角即可．如图：

8．（2019·上海·中考真题）在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，向右移动滑动变阻器的滑片P，小灯泡L亮度不变，电流表的示数变小．
( )

【答案】
【解析】由题知，闭合电键S后，向右移动滑动变阻器的滑片P，小灯泡L亮度不变，说明变阻器与灯泡在工作时互不影响，即变阻器与灯泡应并联；向右移动滑片P，电流表示数变小，说明变阻器连入电路的阻值变大，故应将变阻器的左下接线柱接入电路中，且图中灯泡与电流表的0.6接线柱相连，所以电流表应测干路电流．实物连接如图所示：

9．（2018·上海·中考真题）在图中，均匀球体受到绳子拉力F的大小为4牛，用力的图示法画出拉力F．
( )

【答案】
【分析】画力的图示与画力的示意图不同，在表示出力的三要素的同时，还一定要附上标度．
【解析】可设标度为2N．小球受拉力的作用点在绳与球相连处，并且方向沿绳向上，大小为4N．如图所示：

10．（2018·上海·中考真题）在图中，根据给出的AB，作出它在平面镜中成的像．


【答案】
【分析】平面镜成像的特点是：像与物关于平面镜对称，可以先作出物体A、B端点AB的像点A′、B′，连接A′、B′即为物体AB在平面镜中所成的像．
【解析】先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中成的像，如下图所示：

【点睛】平面镜成像关系是：大小相等、连线与镜面垂直、到镜面的距离相等、左右相反；作物体在平面镜中所成的像，常用方法是：作出端点（或关键点）的像点，用虚线连接像点得到物体的像．
11．（2018·上海·中考真题）在如图所示电路中添加两根导线，要求：闭合开关后，当滑片P向左移动时，电流表示数变小．

【答案】
【分析】根据原图，确定变阻器与灯的连接方式，当滑片P向左移动时，电流表示数变小确定变阻器的连接．
【解析】根据灯的连接，变阻器与灯不可能串联，只能并联，闭合电键后，当滑片P向左移动时，电流表示数变小，即电阻变大，故滑片以右电阻丝连入电路中与电流表串联，如下所示：

【点睛】本题考查根据要求连接实物图，重点是电流表和滑动变阻器的连接，关键是确定电路的连接方式．

一、作图题
1．（2022·上海长宁·二模）请根据平面镜成像的特点，在图中画出物体AB在平面镜中的像A'B'。

【答案】
【解析】分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像。如下图

2．（2022·上海长宁·二模）请在图中标出通电路线管的N极、磁感线方向和电源的正、负极。

【答案】
【解析】由同名磁极相排斥，异名磁极相吸引得，螺线管的左端是N极，右端是S极；由安培定则：右手拇指指向螺线管N极，四指指向电流方向得，电流从螺线管右端进入，左端流出；电路中电流从电源正极流向电源负极，因此电源右端为正极，左端为负极，如图所示：

3．（2022·上海市晋元高级中学附属学校西校模拟预测）在图中根据给出的反射光线 OB 画出入射光线 AO，并标出入射角及其度数。

【答案】
【解析】由图知道，反射角为
90°-30°=60°
所以入射角也为60°，在法线左侧画出入射光线，入射角度数等于反射角为60°即可，故光路如下

4．（2022·上海崇明·二模）在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。

【答案】
【解析】由图知，反射角为60°，根据光的反射定律，可得入射角也为60°，在法线左侧画出入射光线，标出入射角60°，如图所示

5．（2022·上海崇明·二模）根据图中通电螺线管的N极，标出磁感线的方向及电源正、负极。

【答案】
【解析】螺线管的右端为N极，螺线管的左端为S极，磁感线从磁体的N极出发，回到S极，所以可以确定螺线管周围磁场的方向是从右向左的；根据螺线管的右端为N极，以及线圈的绕向利用安培定则可以确定螺线管中电流是从螺线管的左端流入右端流出。根据电流方向与电源正负极之间的关系：在电源外部电流从正极流出，回到负极，可以确定电源的正负极，左端为正极，右端为负极。如图所示：

6．（2022·上海静安·二模）重8牛的物体A静止在水平面上，在图中用力的图示法画出物体A受到的重力G。

【答案】
【解析】选取标度为4N，从物体A的重心沿竖直向下作一条有向线段，并标上G=8N。如图：


7．（2022·上海静安·二模）根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。

【答案】
【解析】根据右手安培定则可知，四指的方向为电流的方向，大拇指的方向为N极的指向，故左端为电池的正极，右端为电池的负极，螺旋管外部磁感线方向是从N极出发，回到负极，故从右往左，故如图所示：

8．（2022·上海普陀·二模）在图中，小球受到的重力G为6牛，用力的图示法画出重力G。

【答案】 。
【解析】先找到重力的作用点，沿重力方向竖直向下画条线段标上箭头表示方向，最后标上重力大小。
9．（2022·上海普陀·二模）在图中，标出通电螺线管和小磁针的N极，以及磁感线方向。

【答案】
【解析】电流从螺线管的右端流入，由安培定则可判断出螺线管的左端为N极，在磁体外部磁感线是由N极指向S极，小磁针的N极与磁感线的方向一致，如图所示：


10．（2022·上海松江·二模）如图所示，重为6牛的物体静止在水平地面上，请用力的图示法画出它受到的重力G。

【答案】
【解析】重力的方向是竖直向下的，作用点在重心上，过重心向下画一条竖直方向的线段，并在末端标上向下的箭头和G=6N，故如图所示

11．（2022·上海松江·二模）在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数。


【答案】
【解析】由图可知，入射角等于50°，根据光的反射定律可知，反射角也等于50°；图中法线已画出，根据反射角等于入射角，然后在法线右侧画出反射光线OB，并标明反射角的度数。如图所示：


12．（2022·上海嘉定·二模）根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A′B′。

【答案】
【解析】根据平面镜成像特点，先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示：

13．（2022·上海嘉定·二模）在图中，物体受到的重力G为8牛，请用力的图示法画出重力G。


【答案】
【解析】由题意可知，物体受到的重力，作用点在物体的重心，方向竖直向下，大小是8N，设定标度是4N，重力的图示如下。


14．（2022·上海市向明初级中学模拟预测）在图中根据通电螺线管的N、S极，标出小磁针的N极、周围磁感线方向，以及电源正、负极。

【答案】
【解析】如图所示，已知通电螺线管N极在左端，根据安培定则可知通电螺线管外圈电流向上，可判断电源右边为正极，左边为负极，通电螺线管外部磁感线方向从N出发，回到S极，根据同名磁极相互排斥，异名磁极相互吸引可知小磁针左边为N极，如图所示：

15．（2022·上海虹口·二模）在图中，正方体受到的重力G为10牛，用力的图示法画出重力G．
( )

【答案】
【解析】物体受到的重力方向竖直向下，作用点在重心，大小为10N，可确定标度为5N，故画重力的图示如图：

16．（2022·上海虹口·二模）根据图中通电螺线管的N极，标出磁感线方向、小磁针N极，并在括号内标出电源的正、负极。

【答案】
【解析】螺线管左端为N极，则右端为S极，螺线管外部磁感线从N极出发回到S极，故磁感线从左到右；根据同极相斥、异极相吸可知小磁针的N极在远离螺线管的那一端；根据右手安培定则，四指弯曲方向为电流的方向，大拇指的方向指向螺旋的N，故外部螺旋管的电流是向上的，故左端为电源的负极，右端有电源的正极。如图所示

17．（2022·上海浦东新·二模）如图所示，悬挂着的小球受到的重力为8牛，请用力的图示法画出小球受到的重力G。
( )

【答案】
【解析】重力的作用点在重心，方向竖直向下，选取一段表示2N力的线段，然后过球心做竖直向下，大小为8N的重力，如下图：

18．（2022·上海浦东新·二模）在图中根据通电螺线管的N极，标出磁感线方向、小磁针的N极以及电源正、负极．

【答案】
【解析】在磁体外部，磁感线总是从磁体的N极发出，最后回到S极．所以螺线管的左端为N极，右端为S极．根据磁极间的相互作用可以判断出小磁针的左端为N极，右端为S极．根据安培定则：伸出右手，使右手大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，即电流是从螺线管的右端流入的．所以电源的右端为正极，左端为负极．
如图所示：

19．（2022·上海青浦·模拟预测）在图中，重为3N的小球静止在水平地面上，请用力的图示法画出小球受到的重力G。

【答案】
【解析】重力的方向是竖直向下的，故过重心向下画一条线段，并在末端标上向下箭头和G=3N，故如图所示：


20．（2022·上海青浦·模拟预测）在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。


【答案】
【解析】因为入射角为60°，由光的反射定律知，反射角等于入射角，则反射角也为60°，在法线的另一侧画出反射光线OB，并标出反射角的大小，如图所示：


21．（2022·上海闵行·二模）如图所示，静止的小球所受的重力为6牛，请用力的图示法画出该球所受的重力G。

【答案】
【解析】重力的作用点在重心，方向竖直向下，图如下：


22．（2022·上海闵行·二模）根据图中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。

【答案】
【解析】图中螺线管的左端为S极，则右端为N极，在通电螺线管的外部，磁感线是从N极出发回到S极，所以图中磁感线的方向为向左，由安培定则可知，电流从螺线管左端流入，所以电源右端为负极，左端为正极，再根据同名磁极相互排斥，异名磁极相互吸引可知，小磁针的右端为N极，如下图所示：

23．（2022·上海金山·二模）在图中，小球受到绳子的拉力F大小为10牛，用力的图示法画出拉力F。

【答案】
【解析】小球受的绳子拉力F为10N，方向沿绳向上，标度为5N，如图所示

24．（2022·上海金山·二模）在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小．
( )

【答案】
【分析】根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出入射光线并标出入射角及其度数．
【解析】由图知,反射角为,可得入射角也为,在法线左侧画出入射光线,度数等于反射角为 即可，如图所示：

25．（2022·上海华旭双语学校模拟预测）在图中，重为10牛的小球漂浮在液面，请用力的图示法画出该球所受的浮力F浮。

【答案】
【解析】先确定一个标度，小球悬浮在水中，则浮力等于重力，为10N，方向竖直向上，作用点在小球重心，如图所示

26．（2022·上海华旭双语学校模拟预测）如图所示，根据平面镜成像的特点画出物体AB在平面镜中的像A'B'。
( )

【答案】
【解析】先根据像与物关于平面镜对称，作出端点A、B在平面镜中的像点A'、B'， 用虚线连接A'、B'即为物体AB在平面镜中所成的像，如图所示：
。
27．（2022·上海黄浦·二模）重为3N的物体用细线悬挂在天花板上，用力的图示法在图画出它所受的重力G。


【答案】
【解析】先确定重心的位置，重力的方向竖直向下，从重心作一段竖直向下的有向线段，同时因为有大小数值，所以还需要标出力的大小，如图所示：


28．（2022·上海黄浦·二模）在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数。

【答案】
【解析】由入射角为60°，可得反射角也为60°，根据反射定律画出反射光线，反射角等于入射角为60°，如图所示：

29．（2022·上海杨浦·二模）重为8牛的物体静止在水平地面上，用力的图示法在图中画出它受到的重力G。
( )


【答案】
【解析】重力的方向竖直向下，选定合适的图示比例，作图如下



30．（2022·上海市进才实验中学模拟预测）重为3牛的物体静止放在水平地面上，用力的图示法在图中画出物体受到的支持力F．
( )


【答案】
【解析】物体静止在水平面上，处于平衡状态，所以受到的重力和桌面的支持力是一对平衡力，两者大小相等，所以支持力等于重力等于3N，支持力的方向与重力方向相反，竖直向上．如下图所示：


31．（2022·上海市进才实验中学模拟预测）在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：①闭合电键S后，小灯泡L才能发光；②向右移动滑动变阻器的滑片P，小灯泡L亮度不变；电流表的示数变小．
( )

【答案】
【解析】根据题目的条件可以知道：滑动变阻器和灯泡并联，向右移动滑片时，滑动变阻器的有效电阻变大，所以滑动变阻器的下面左边接线柱必须接入电路，电流表串联在滑动变阻器支路中，如图所示：

32．（2022·上海市延安初级中学模拟预测）根据平面镜成像特点，在图中画出物体 AB 在平面镜 MN 中所成的像 A’B’。

【答案】
【解析】先找到A的对称点A’，B的对称点B’，用虚线连接A’B’，即为AB的像，故如图所示


33．（2022·上海市延安初级中学模拟预测）在图所示电路的〇里填上适当的电表符号。要求：闭合电键S，两灯均能发光。

【答案】
【解析】根据电路图可知，上面的电表串联在干路中，因此为电流表，中间的电表与灯泡L1串联，因此为电流表，下面的电表与灯泡L1并联，故为电压表，电路如下图所示：

34．（2022·上海民办行知二中实验学校二模）在图中，物体在水平向右、大小为2牛的拉力F的作用下向右做匀速直线运动。用力的图示法画出物体所受的滑动摩擦力f。

【答案】
【解析】画力的图示时要明确力的大小、方向、作用点，确立标度。由于物体在水平地面上做匀速直线运动，故物体受到的滑动摩擦力和拉力为一对平衡力，大小相等，物体受到的滑动摩擦力大小为
f=F=2N
规定力的标度为1N，物体受到的滑动摩擦力方向与物体运动方向相反，即水平向左，作用点可画在物体的重心，所受的滑动摩擦力f的图示如下所示：


35．（2022·上海民办行知二中实验学校二模）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：（1）L1与L2并联；（2）电流表测L1的电流，电键控制L2。

【答案】
【解析】两只灯泡的连接方式为并联，电流表与待测电路串联，电流表只测量通过灯L1的电流，故应将电源正极与电流表的“0.6”接线柱；电键与待测电路串联，故电键左侧接线柱与灯泡L1左侧接线柱相连接。如图所示

36．（2022·上海宝山·二模）重为6牛的物体静止在水平地面上，用力的图示法在图中画出它受到的重力G。

【答案】
【解析】物体所受的重力方向竖直向下，作用点在其重心上，所以作图如下：

37．（2022·上海宝山·二模）根据图中通电螺线管通电后小磁针静止时N极所指的方向，标出磁感线方向、通电螺线管的N、S极，并在括号内标出电源的正、负极。

【答案】
【解析】由小磁针N极靠近螺线管的左端，所以螺线管的左端为S极，右端为N极，根据安培定则，螺线管中的电流应由上向下流，所以电源左端为正极，右端为负极；螺线管外部磁感线由N极到S极，如图所示

38．（2022·上海徐汇·二模）在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。


【答案】
【解析】由图知道，反射光线与平面镜的夹角为30°，所以反射角为
90°-30°=60°
则入射角也为60°，根据反射角等于入射角在法线左侧画出入射光线，如下图


39．（2022·上海徐汇·二模）根据图中两个磁极间的磁感线方向，标出磁极的名称，并标出小磁针N极。

【答案】
【解析】由于在磁体外部，磁感线的方向是由磁铁的N极出发回到磁铁的S极，所以，左侧磁极是N极，右侧磁极是S极，又因为某点磁场的方向实际就是小磁针静止时北极所指的方向，所以，小磁针右侧是N极，如下图

40．（2022·上海青浦·二模）在图中，标出磁感线方向、小磁针的N极和电源的正、负极。
( )

【答案】
【解析】在磁体外部，磁感线总是从磁体的N极发出，最后回到S极。所以图中所给的磁感线的方向是从右指向左；螺线管的左端是S极，由于磁极间的相互规律可知，小磁针的N极指向螺线管的S极；根据安培定则，伸出右手，让右手的大拇指指示螺线管的N极（螺线管的右端），四指弯曲所指的方向为电流的方向。所以，电流由最左端的导线流入，即电源的左端为正极，右端为负极。如图：

41．（2022·上海徐汇·一模）在图中，重为2牛的物体静止在水平面上，用力的图示法画出地面受到的压力。

【答案】
【解析】根据题意，静止在水平面上的物体受到重力与支持力是一对平衡力，而支持力与压力属于相互作用力，即压力为

压力是物体对水平面的作用力，所以力的作用点水平面上，如图所示

42．（2022·上海徐汇·一模）在下图所示电路中的清〇里填上适当的电表符号。要求：闭合开关，各电路元件均能正常工作。

【答案】
【解析】将圆圈标上a、b、c便于区分，如下图所示：

所有的元件均能正常工作，故c表必然是电压表，因为c若为电流表，定值电阻被短路，与题意中所有元件能够正常工作不符，b在干路上，必然为电流表，那么a是电压表，若a为电流表，将造成电源短路，故a为电压表，故a、c为电压表，b为电流表，故如下图所示：

43．（2022·上海黄浦·一模）在图中，重为2牛的小球漂浮在水面上，用力的图示法画出小球所受的浮力F浮。
( )

【答案】
【解析】因为小球漂浮在水面上，所以重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为2N，方向竖直向上，作用点在小球重心，设标度为1N，如下图所示：



44．（2022·上海黄浦·一模）根据图中电源的正、负极，标出磁线方向和小磁针的N极。

【答案】
【解析】由图知，电源的右端为正极，则电流从电源的右端流出、左端流入，则电流从螺线管的右侧流入、左侧流出，根据安培则定可知，螺线管的左端为N极、右端为S极；在磁体外部，磁感线总是从N极发出，回到S极，所以图中磁感线的方向是指向右的；通电螺线管的右端为S极，根据异名磁极相互吸引可知小磁针的左端为N极、右端为S极，如图所示：

45．（2022·上海金山·一模）在图中所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表只测量通过灯L2的电流．
( )

【答案】
【分析】根据题意，闭合电键S后，灯L1和L2都能发光，且电流表只测量通过灯L2的电流，说明两灯并联，若为串联，电路中电流处处相等，则L2的电流通过电流表，L1直接连接到电源正极即可．
【解析】由分析知，两灯并联，开关位于干路，支路L1的电流不通过电流表，所以连接L1的右端到电流表的“0.6A”接线柱，L2的右端连接电流表的“-”接线柱，如图：


46．（2022·上海浦东新·一模）在图中，重为6牛的物体静止在水平地面上，用力的图示法画出物体对地面的压力。

【答案】
【解析】由题知，物体静止在水平地面上，所以压力大小等于物体的重力，即
F＝G＝6N
选标度为3N，压力的作用点在地面上，方向垂直地面向下，如下图所示：

47．（2022·上海浦东新·一模）在图中的○里填上适当的电表符号，填上后要求两灯并联，电路能正常工作。

【答案】略
【分析】要使两灯泡并联，则需让它们的两端分别连在一起；然后根据电流表在电路中相当于导线，而电压表相当于开路进行选择合适的仪表。
【解析】要使两灯并联，从电源正极流出的电流应分别流入灯泡，左边的“○”中应填入电流表，这样电流就分别经过灯泡L1和L2，流过两灯泡中的电流应汇合共同流回负极，右边的“○”中应填入电流表，则中间“○”中不能有电流通过，故为电压表，见下图

48．（2022·上海虹口·一模）在图中，重为3牛的物体静止在水平地面上，请用力的图示法画出地面受到的压力。

【答案】
【解析】水平地面受到的压力大小等于物体重力大小，为3N，方向垂直于接触面向下，作用点在接触面上，图示法更精确，体现了力的三要素：大小，方向和作用点。还有比例尺（标度），较准确的表现力的大小。如图所示：

49．（2022·上海虹口·一模）在图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关S，当滑动变阻器的滑片P向右移动时，电压表的示数变大。

【答案】
【解析】闭合开关S，滑动变阻器与灯泡串联，电压表测灯泡的电压，当滑动变阻器的滑片P向右移动时，电压表的示数变大，可知电路的电流变大，电路的电阻变小，故滑动变阻器滑片以右的电阻丝连入电路中与灯泡串联，即把右下接线柱接入电路，如下图所示

50．（2022·上海杨浦·一模）在图电路中，在电源、电流表、电压表中选择两个元件符号填入电路空缺处。要求：开关S闭合后，小灯L1与L2串联。

【答案】
【解析】由图知道，为了保证L1与L2串联，中间空缺处不能是电流表，也不能是电源，否则会造成用电器的短路或并联，所以只能是电压表；电路中不能没有电源，故左边应是电源，故电路连接如下

51．（2022·上海杨浦·一模）在图所示的电路中有两根导线尚未连接，以笔画线代替导线补上。补上后要求：闭合开关S，滑动变阻器的滑片向右移动时，电流表示数变小，小灯亮度不变。

【答案】
【解析】题目要求闭合开关，滑片向右移动时，电流表示数变小，小灯泡亮度不变，所以灯泡要与变阻器并联，它们互不影响；因为电流表示数变小，所以电流表要串联在滑动变阻器所在支路中，而变阻器的阻值要变大，所以变阻器的下方接线柱选A接线柱，A与电流表的负接线柱相连，C接线柱与灯泡的左接线柱相连，作图如下所示：

52．（2022·上海青浦·一模）在图中，重力为10牛的物体静止在水平地面上，用力的图示法画出地面受到的压力．
( )

【答案】
【解析】压力的大小等于重力，为10N，方向垂直于接触面向下，作用点在接触面上．如图所示

53．（2022·上海青浦·一模）在图所示的电路中，有一根导线尚未连接，请用笔画线代谷导线补上，补上后要求：闭合开关，当滑动变阻器的滑片向右移动时，电流表的示数变小。

【答案】
【解析】闭合开关，当滑动变阻器的滑片向右移动时，电流表的示数变小，则说明向右移动时滑动变阻器的电阻变大了，因此应接入滑动变阻器左下接线柱，如下图所示：

54．（2022·上海宝山·一模）重为3牛的小球静置于水平地面上，请在图中用力的图示法画出小球对地面的压力F．

【答案】
【解析】压力的作用点在接触面上，方向垂直于接触面指向被压物体，大小为3N，力的三要素都要画正确．
55．（2022·上海宝山·一模）在图中根据图中标出的电流方向，从电流表、电压表和电源三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L1 和L2 并联，且都能发光。

【答案】
【解析】电路中电源是必不可少的，要求两灯并联，且都能发光，根据电流方向，则右边方框中一定是电源，且正极朝上；由于两灯都能发光，则与灯L1串联的应该是电流表，若连接电压表将会导致灯泡L1不能发光，所以左边框内应选电流表。如下图所示：

56．（2022·上海崇明·一模）在图中，小球的重力大小为3牛，请用力的图示法画出小球静止时受到的浮力．
( )

【答案】
【解析】因为小球在液体中漂浮，所以重力与浮力是一对平衡力，二力的大小相等，方向相反，作用在同一直线上；重力的大小为3N，重力的方向是竖直向下，可知浮力的大小为3N，方向竖直向上，作用点在小球重心；设标度为1N，浮力F浮的图示如图所示：

57．（2022·上海崇明·一模）在图电路中的〇处填入电表符号，使之成为正确的电路。
( )

【答案】
【解析】电流表与被测电路串联，电压表与被测电路并联；由图可知，最上边的1中电表与电源并联，所以是电压表；左边的2中电表与灯泡串联，是电流表；3中电表与电阻并联，为电压表，如图所示：

58．（2022·上海闵行·一模）在如图所示电路的○里填上适当的电表符号，使之成为正确的电路。

【答案】
【解析】由电路图知，两灯应并联在电路中，电流表在干路，测电路的总电流，并在L1两端是电压表，测电源电压，作图如下

59．（2022·上海静安·一模）在图中的里填上适当的电表符号，使之成为正确的电路图。

【答案】
【解析】电压表需并联在电路中，电流表需串联在电路中，电流表A1测R1电流，A2测总电流，电压表测电源电压，如图所示：

60．（2022·上海嘉定·一模）根据平面镜成像特点，在图中画出物体在平面镜中所成的像。

【答案】
【解析】先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示：

61．（2022·上海嘉定·一模）在图中，重为4牛的均匀球体保持静止，用力的图示法画出该球所受的重力G．

【答案】
【解析】重力的大小是4N，方向竖直向下，重心是在球体球心上，取标度为2N。如图：

62．（2022·上海松江·一模）如图所示，重为12牛的物体静止在水平地面上。请用力的图示法画出物体对地面的压力F。

【答案】
【解析】根据题意，压力是垂直作用在受压面上的力，所以力的作用点在受压面上，即水平地面上；在水平面上，物重为12N，则压力为

如图所示

63．（2022·上海松江·一模）在图所示电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：闭合开关S后，电压表测滑动变阻器两端电压，滑动变阻器的滑片P向右移动时，电流表的示数变大。


【答案】
【解析】根据题意，滑动变阻器向右移动，电流表示数变大，则滑动变阻器应串联在电路中，向右滑动电流变大，由欧姆定律可知接入阻值变小，故滑动变阻器应选择下面右端接线柱；由于电源为两节干电池串联，总电压不超过3V，故电压表选择0~3V量程，电压表并联在滑动变阻器两端，如图所示


64．（2022·上海普陀·一模）在图中，物体A静止在斜面上，对斜面的压力为6牛，请用力的图示法画出物体对斜面的压力F。


【答案】
【解析】由受力分析可知，物体静止在斜面上，对斜面的压力F方向垂直于接触面，作用点也在接触面上，压力的大小为6N，选取标度为3N，则所画线段长度为标度的两倍，如下图所示：


65．（2022·上海普陀·一模）在如图所示的电路中，请根据标出的电流方向，从电池、电流表、电压表三个元件符号中选择合适的填入空缺处，使之成为并联电路。

【答案】
【解析】因为小灯泡和电阻是并联，所以小灯泡和电阻应分别在两条支路上，所以电源应在中间空缺处，又因为电压表应与用电器并联，电流表应与用电器串联，所以电阻和小灯泡所在支路的空缺处都为电流表，根据电流的方向可知电源的正负极，如下图所示：

66．（2022·上海长宁·一模）如图所示，重为8牛的物块静止在水平地面上，请用力的图示法画出该物块对地面的压力F。

【答案】
【解析】水平面上，物体对水平面的压力等于物体的重力，方向垂直于地面向下，故该物块对地面的压力如下图所示：

67．（2022·上海长宁·一模）如图所示的电路，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关S，当滑动变阻器的滑片向右移动时，电压表的示数变大。

【答案】
【解析】根据题意知道，应使灯泡与变阻器串联，电压表应与灯泡并联，由于当滑动变阻器的滑片向右移动时，电压表的示数变大，说明变阻器接入电路中的电阻变小，变阻器分得的电压变小，灯泡两端的电压变大，即电压表的示数变大，由图知道，可以把滑动变阻器的右下方接入电路，由电源是由两节干电池串联知道，电源电压为3V，故电压表的量程应为0～3V，电路如下图


二、简答题
68．（2022·上海闵行·一模）如图所示，物体对斜面的压力为10牛，请用力的图示法画出斜面受到的压力F。

【答案】
【解析】物体对斜面的压力，作用在斜面上，方向垂直于斜面向下，其大小为10N，以5N为一个标度，作图如下
