专题13 电学压轴选择题

一、单选题

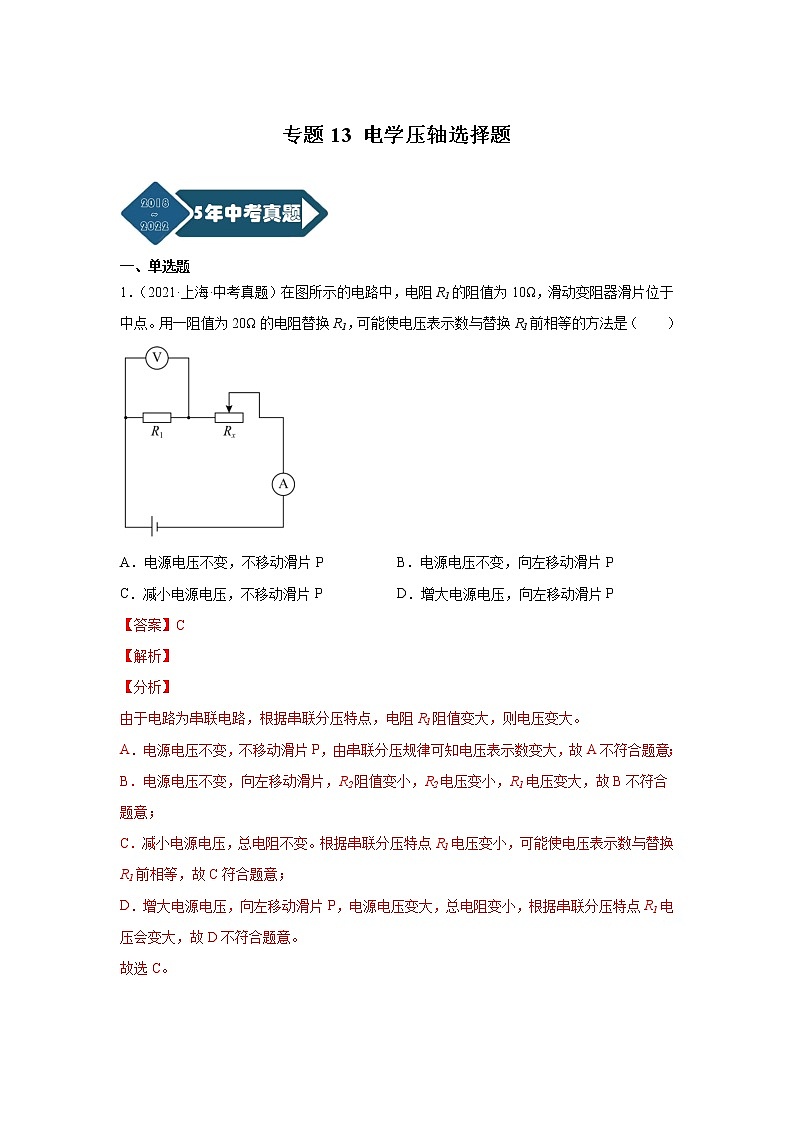

1．（2021·上海·中考真题）在图所示的电路中，电阻R1的阻值为10Ω，滑动变阻器滑片位于中点。用一阻值为20Ω的电阻替换R1，可能使电压表示数与替换R1前相等的方法是（　　）

A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片P
C．减小电源电压，不移动滑片P D．增大电源电压，向左移动滑片P
【答案】C
【解析】
【分析】
由于电路为串联电路，根据串联分压特点，电阻R1阻值变大，则电压变大。
A．电源电压不变，不移动滑片P，由串联分压规律可知电压表示数变大，故A不符合题意；
B．电源电压不变，向左移动滑片，R2阻值变小，R2电压变小，R1电压变大，故B不符合题意；
C．减小电源电压，总电阻不变。根据串联分压特点R1电压变小，可能使电压表示数与替换R1前相等，故C符合题意；
D．增大电源电压，向左移动滑片P，电源电压变大，总电阻变小，根据串联分压特点R1电压会变大，故D不符合题意。
故选C。


一、单选题

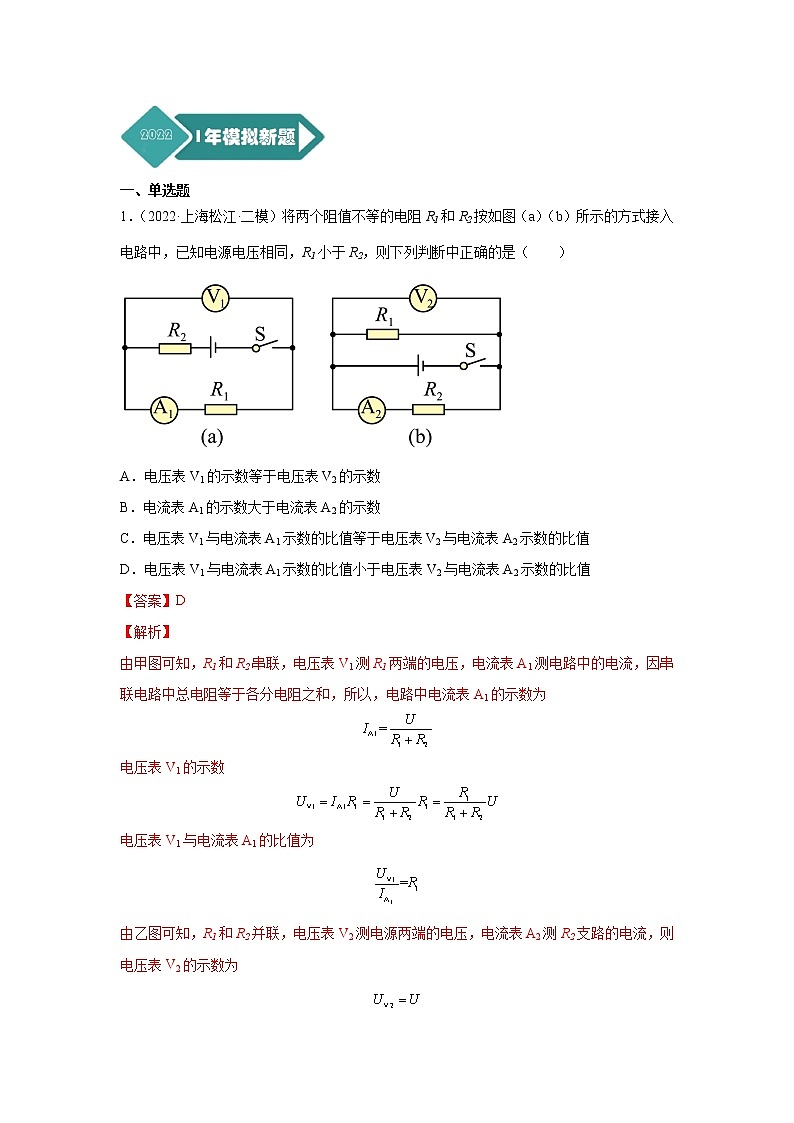

1．（2022·上海松江·二模）将两个阻值不等的电阻R1和R2按如图（a）（b）所示的方式接入电路中，已知电源电压相同，R1小于R2，则下列判断中正确的是（     ）

A．电压表V1的示数等于电压表V2的示数
B．电流表A1的示数大于电流表A2的示数
C．电压表V1与电流表A1示数的比值等于电压表V2与电流表A2示数的比值
D．电压表V1与电流表A1示数的比值小于电压表V2与电流表A2示数的比值
【答案】D
【解析】
由甲图可知，R1和R2串联，电压表V1测R1两端的电压，电流表A1测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，电路中电流表A1的示数为

电压表V1的示数

电压表V1与电流表A1的比值为

由乙图可知，R1和R2并联，电压表V2测电源两端的电压，电流表A2测R2支路的电流，则电压表V2的示数为

因并联电路中各支路两端的电压相等，所以电流表的示数为

电压表V2与电流表A2的比值为

综上所述，电压表V1的示数小于电压表V2的示数；电流表A1的示数小于电流表A2的示数；电压表V1与电流表A1示数的比值小于电压表V2与电流表A2示数的比值。故ABC错误，D正确。
故选D。

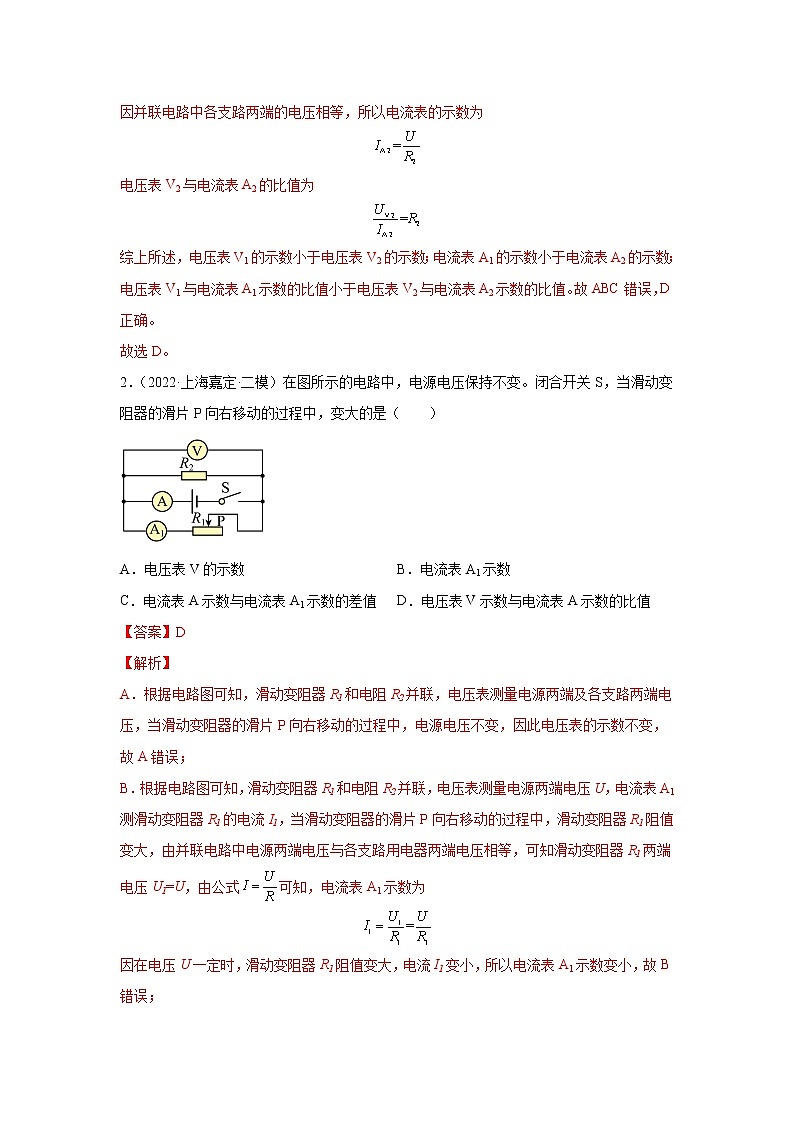

2．（2022·上海嘉定·二模）在图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动的过程中，变大的是（　　）

A．电压表V的示数 B．电流表A1示数
C．电流表A示数与电流表A1示数的差值 D．电压表V示数与电流表A示数的比值
【答案】D
【解析】
A．根据电路图可知，滑动变阻器R1和电阻R2并联，电压表测量电源两端及各支路两端电压，当滑动变阻器的滑片P向右移动的过程中，电源电压不变，因此电压表的示数不变，故A错误；
B．根据电路图可知，滑动变阻器R1和电阻R2并联，电压表测量电源两端电压U，电流表A1测滑动变阻器R1的电流I1，当滑动变阻器的滑片P向右移动的过程中，滑动变阻器R1阻值变大，由并联电路中电源两端电压与各支路用电器两端电压相等，可知滑动变阻器R1两端电压U1=U，由公式可知，电流表A1示数为

因在电压U一定时，滑动变阻器R1阻值变大，电流I1变小，所以电流表A1示数变小，故B错误；
C．根据电路图可知，滑动变阻器R1和电阻R2并联，电压表测量电源两端电压U，电流表A1测滑动变阻器R1的电流I1，电流表A测量干路中电流I，设流过电阻R2的电流为I2。由并联电路干路中的电流等于各支路的电流之和，可知

得出电流表A示数与电流表A1示数的差值为

由并联电路中电源两端电压与各支路用电器两端电压相等，可知电阻R2两端电压U2=U，根据欧姆定律可知

因电源电压U不变，电阻R2的阻值不变，因此流过电阻R2的电流为I2不变，所以电流表A示数与电流表A1示数的差值不变，故C错误；
D．根据电路图可知，滑动变阻器R1和电阻R2并联，电压表V测量电源两端电压U，电流表A测量干路中电流I，根据欧姆定律的变形式可知，电压表V示数与电流表A示数的比值为

由并联电路中电阻规律

当滑动变阻器的滑片P向右移动的过程中，滑动变阻器R1阻值变大，则上式中变小，而不变，因此变小，则R总变大，即电压表V示数与电流表A示数的比值变大，故D正确。
故选D。
3．（2022·上海市向明初级中学模拟预测）将两个阻值不等的电阻R1和R2按如图（甲）、（乙）所示的方式接入电路中．已知电源电压相同，R1小于R2，则下列判断中正确的是（　　）

A．电压表V1的示数等于V2的示数
B．电流表A1的示数小于A2的示数
C．电压表V1与电流表A1的比值等于电压表V2与电流表A2的比值
D．电压表V1与电流表A1的比值大于电压表V2与电流表A2的比值
【答案】B
【解析】
由甲电路图可知，R1与R2串联，电压表V1测R1两端的电压，电流表A1测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，电路中电流表A1的示数：，电压表V1的示数：电压表V1与电流表A1的比值
由乙电路图可知，R1与R2并联，电压表V2测电源两端的电压，电流表A2测R2支路的电流，则电压表V2的示数UV2=U，因并联电路中各支路两端的电压相等，所以，电流表A2的示数：，电压表V2与电流表A2的比值
综上可知：A．由 可知，，即电压表V1的示数小于V2的示数，故A错误；
B．由 可知，IA1＜IA2，即电流表A1的示数小于A2的示数，故B正确；
CD．由R1小于R2可知，，即电压表V1与电流表A1的比值小于电压表V2与电流表A2的比值，故CD错误．
故选B．
【点睛】
本题考查了串并联电路的特点和欧姆定律的应用，把电压表和电流表的比值转化为R1、R2的阻值是关键．
4．（2022·上海浦东新·二模）如图所示，电源电压保持不变，电阻R1的阻值为10欧。开关S闭合后，用一个阻值为20欧的电阻替换电阻R1，可能使两电流表A1、A2示数的比值与替换R1前相等的方法是（　　）

A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片P
C．增大电源电压，不移动滑片P D．增大电源电压，向右移动滑片P
【答案】D
【解析】
由图可知，电阻R1与滑动变阻器R2并联，电流表A1测量通过电阻R1的电流，电流表A2测量干路上的电流，当用一个阻值为20欧的电阻替换电阻R1，根据欧姆定律可知，电流表A1的示数变小，所以若要使A1的示数不变，则需要增大其两端电压，即增大电源电压；增大电源电压，也会使滑动变阻器两端电压变大，虽然电流表A1的示数已经不变了，但是通过滑动变阻器R2的电流变大，根据并联电路电流的特点可知，电流表A2的示数会随之变大，所以若要使A2的示数不变，则需要减小通过滑动变阻器R2的电流，根据欧姆定律可知，需要增大滑动变阻器的电阻，所以需要向右移动滑片P。
故选D。
5．（2022·上海闵行·二模）图示的电路中，电源电压保持不变，开关S断开时，电流表、电压表的示数分别为I0、U0，将电阻R1与开关S互换，闭合开关S后，电流表、电压表的示数分别为I0′、U0′。下列判断正确的是（　　）

A．U0′=U0I0′>I0 B．U0′=U0
C．U0′>U0I0′U0
【答案】D
【解析】
由电路图可知，开关S断开时，电阻R1与R2串联，电流表测电路中电流，电压表测电阻R2两端电压，将电阻R1与开关S互换，闭合开关S后，此时电阻R1与R2并联，电流表测干路电流，电压表测电源电压。
AC．由串联电路的电压规律可知，总电压等于各电阻两端电压之和，故U0′>U0，因两电阻并联后的总电阻小于两电阻串联后的总电阻，故由欧姆定律可知，I0′>I0，故AC错误；
BD．将电阻R1与开关S互换，闭合开关S后，R1与R2并联，此时电压表测电源电压，电流表测干路电流，故由欧姆定律可知，U0′与I0′的比值为电阻R1与R2并联的总电阻，同理可知，U0与I0的比值为电阻R2的阻值，因并联电路的总电阻小于各支路电阻，故可得

故B错误，D正确。
故选D。
6．（2022·上海黄浦·二模）在图所示的电路中，滑动变阻器滑片Р位于中点。用电阻R3替换R1（R3>R1）后，在确保电路安全的前提下，能使电流表A与A1示数差值与替换R1前相同的方法是（　　）

A．增大电源电压，不移动滑片Р B．减小电源电压，不移动滑片P
C．电源电压不变，滑片P向右移 D．电源电压不变，滑片P向左移
【答案】A
【解析】
由电路图可知，R1（或R3）与R2并联，A测干路电流，A1表测通过R2的电流。替换前，电流表A与A1示数差值为
①
替换后，电流表A与A1示数差值为
②
由于R3>R1，对比①②可知，要使电流表A与A1示数差值与替换R1前相同，需增大电源电压，故A符合题意，BCD不符合题意。
故选A。
7．（2022·上海市延安初级中学模拟预测）在图所示的电路中，电源电压保持不变。电流表A有示数。若电阻R1发生断路故障，为使电流表A的示数和原来未发生故障时的示数保持不变，下列方法一定可行的是（　　）

A．仅用一个电阻R替换R1
B．仅用一个电阻R与R2串联
C．仅向左移动R2的滑片P
D．仅向右移动R2的滑片P
【答案】C
【解析】
由图知道，R1、R2并联，A测量干路电流，若电阻R1发生断路故障，则电流表A测R2的电流，示数变小，为使电流表A的示数和原来未发生故障时的示数保持不变，由欧姆定律知道，应减小电路的总电阻。
A．由于R1发生断路，仅用一个电阻R替换R1，则增加一条支路，干路电流变大，但R与R1必须相等时，电流表A的示数和原来未发生故障时的示数保持不变，所以，此方法不是一定可行，故A不符合题意；
B．仅用一个电阻R与R2串联，总阻值变大，根据欧姆定律知道，则电流表的示数会再变小，所以，此方法不可行，故B不符合题意；
C．仅向左移动R2的滑片P，总阻值变小，根据欧姆定律知道，则电流表的示数会变大，直到电流表A的示数和原来未发生故障时的示数一样时为止，所以，此方法一定可行，故C符合题意；
D．仅向右移动R2的滑片P，总阻值变大，根据欧姆定律知道，则电流表的示数会再变小，所以，此方法不可行，故D不符合题意。
故选C。
8．（2022·上海民办行知二中实验学校二模）在图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作，各电表的示数均不为零。移动滑动变阻器的滑片P，电压表V1与V2示数的比值逐渐变小，则（　　）

A．滑片P向右移动 B．电流表A示数不变
C．电压表V1示数与电流表A示数的比值变大 D．电压表V2示数与电压表V1的示数的差值变小
【答案】A
【解析】
由电路图可知，当开关S闭合时，定值电阻R1与滑动变阻器R2串联，电压表V2测电源的电压，V1测R1两端的电压，电流表测电路中的电流；
AB．由于电源电压不变，所以移动滑片时，电压表V2的示数保持不变，电压表V1与V2示数的比值逐渐变小，表明电压表V1的示数变小，根据可知，电路中的电流减小，即A的示数变小，所以滑动变阻器接入电路的电阻是变大的，即滑片向右移动，A正确，B错误；
C．由欧姆定律可知，电压表V1示数与电流表A示数的比值为R1的阻值，R1的阻值不变，则该比值不变，C错误；
D．由串联电路的电压特点可知，电压表V2示数与电压表V1的示数的差值为滑动变阻器两端的电压，滑动变阻器的阻值变大，其分担电压变大，即该差值变大，故D错误。
故选A。
9．（2022·上海宝山·二模）在如图电路中，电源电压恒定不变，闭合开关S。当R2全部接入电路时，电压表V的示数为U；移动滑片P，当R2一半接入电路时，电压表V的示数为U′。则下列关于U′和U的关系正确的是（　　）


A．U′一定等于 B．U′一定大于
C．U′可能等于 D．U′可能小于
【答案】B
【解析】
由图可知R1与R2串联，电压表测R2电压，当R2全部接入电路时，R2两端电压即电压表示数

当R2一半接入电路时，R2两端电压即电压表示

U′和U的比值

故ACD错误，B正确。
故选B。
10．（2022·上海青浦·二模）在图所示的电路中，电源电压保持不变，电压表V可能接在电路的AB或CD两点间。现闭合开关S。在滑动变阻器R2滑片P向右端移动的过程中，电压表示数与电流表示数的比值

A．一定变小 B．可能变小 C．一定不变 D．可能不变
【答案】D
【解析】
电压表V接在电路的AB或CD两点间，分别测R1，R2两端电压，电压表示数与电流表示数的比值，分为R1，R2的电阻值，当滑动变阻器R2滑片P向右端移动的过程中，R1电阻不变，R2的电阻值增大，因此电压表示数与电流表示数的比值可能不变，可能增大。
故选D。
11．（2022·上海徐汇·一模）如图为检测空气湿度的电路，电源电压保持不变。是保护电阻，是氯化锂湿敏电阻，其阻值会随所处环境的空气湿度升高而增大。闭合开关S，当环境的空气湿度降低时（　　）

A．电流表的示数变小
B．总电阻的阻值变大
C．电压表示数与电流表示数的比值变小
D．电压表示数与电流表示数的比值变小
【答案】D
【解析】
由图得，保护电阻R1与氯化锂湿敏电阻R2串联，电压表V1、V2分别测量保护电阻R1、氯化锂湿敏电阻R2的电压，电流表测量电路电流。氯化锂湿敏电阻R2的阻值会随所处环境的空气湿度升高而增大，因此当环境的空气湿度降低时，氯化锂湿敏电阻R2的阻值减小；
AB．由串联电路特点得，电路总电阻变小，由欧姆定律得，电路总电流变大，保护电阻R1的电压变大，氯化锂湿敏电阻R2的电压变小，即电流表A示数变大，电压表V1示数变大、V2示数变小，AB不符合题意；
C．电压表示数与电流表示数的比值为保护电阻R1的阻值，保持不变，故C不符合题意；
D．电压表示数与电流表示数的比值为氯化锂湿敏电阻R2变小，故D符合题意。
故选D。
12．（2022·上海金山·一模）在图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动过程中（　　）

A．电压表示数变小
B．电流表示数变大
C．电压表示数与电流表示数的比值不变
D．电压表示数与电流表示数的比值变大
【答案】D
【解析】
A．电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动，滑动变阻器的阻值变大，电压表测的是滑动变阻器两端的电压。根据串联分压的规律可知，当电阻变大时，分压越大，故电压表的示数变大。故A不符合题意；
B．滑动变阻器的滑片P向右移动，滑动变阻器的阻值变大，根据串联电路电阻的关系可知，总电阻变大，根据可知，电源电压不变时，总电阻变大，电流变小，故电流表示数变小。故B不符合题意；
CD．电压表示数变大，电流表示数变小，由于该电路是串联电路，故电流处处相同，所以通过滑动变阻器的电流变小，根据可知，电压表的示数与电流表的示数的比值即滑动变阻器的阻值，且逐渐增大。故C不符合题意，D符合题意。
故选D。
13．（2022·上海虹口·一模）在图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。一段时间后，观察到电压表V的示数变大。已知电路中仅有一处故障，且只发生在电阻R1、R2上。现在电路中再正确串联一个电流表，则（　　）

A．若电流表有示数，故障是R1短路 B．若电流表有示数，故障是R2断路
C．若电流表无示数，故障是R1断路 D．若电流表无示数，故障是R2短路
【答案】C
【解析】
A．该题可采用“倒推法”分析，若故障是R1短路，则电压表相当于并联在导线两端，电压表无示数，故A不符合题意；
B．因电阻R1和R2是串联在电路中的，若故障是R2断路，整个电路就断路了，也就没有电流通过，电压表也没有示数，故B不符合题意；
C．若故障是R1断路，电压表和电阻R2串联在电路中，相当于测电源电压，故电压表示数变大，由于电压表内阻非常大，根据欧姆定律，此时电路电流极小，电流表无示数，故C符合题意；
D．若故障是R2短路，相当于只有电阻R1接入电路，此时电路中总电阻减小，根据欧姆定律，此时电路电流增大，电压表示数增大，电流表示数也增大，故D不符合题意。
故选C。
14．（2022·上海杨浦·一模）在图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P由最右端向中间移动时，变小的是（　　）

A．电流表A示数与电流表A1示数的差值
B．电流表A示数与电流表A1示数的比值
C．电压表V示数与电流表A示数的比值
D．电压表V示数与电流表A1示数的比值
【答案】C
【解析】
A．由图可知，电阻R1和变阻器R2并联，电流表A1测量通过R1的电流，电流表A测量干路中的电流，电压表测量电源电压。当滑动变阻器的滑片P由最右端向中间移动时，电压表V的示数不变，变阻器R2接入电路中的电阻变小，由可知通过R2的电流变大，由并联电路电流的规律可知电流表A示数与电流表A1示数的差值等于通过R2的电流，所以电流表A示数与电流表A1示数的差值变大，故A不符合题意；
B．因并联电路中各支路独立工作、互不影响，所以滑片移动时，通过R1的电流不变，即电流表A1的示数不变，通过R2的电流变大，由并联电路的电流特点可知，干路电流变大，即电流表A的示数变大，电流表A示数与电流表A1示数的比值变大，故B不符合题意；
C．电压表V的示数不变，电流表A的示数变大，所以电压表V示数与电流表A示数的比值变小，故C符合题意；
D．电压表V的示数不变，电流表A1的示数不变，所以，电压表V示数与电流表A1示数的比值不变，故D不符合题意。
故选C。
15．（2022·上海青浦·一模）在图所示的电路中，电源电压保持不变。闭合开关S后，移动滑动变阻器R1的滑片P时，一定不变的是（　　）

A．电压表V示数与电流表A1示数的比值 B．电压表V示数与电流表A示数的比值
C．电流表A示数与电流表A1示数的比值 D．电流表A示数与电流表A1示数的差值
【答案】D
【解析】
滑动变阻器和定值电阻并联，电流表A1测量的滑动变阻器的电流，电流表的示数为干路电流，电压表即可以测量电源电压，也可以测量定值电阻的电压，还测量滑动变阻器的电压。
A．电压表V示数与电流表A1示数的比值即为滑动变阻器的阻值，当移动滑动变阻器R1的滑片P时，滑动变阻器接入的阻值变化了，故电压表V示数与电流表A1示数的比值发生变化，故A不符合题意；
B．当移动滑动变阻器R1的滑片P时，滑动变阻器接入的阻值变化了，电流发生了变化，电流表A1发生了变化，干路电流表A的示数发生变化，电源电压不变，故电压表V示数与电流表A示数的比值发生变化，故B不符合题意；
C．电流表A示数与电流表A1示数的比值为

由于移动滑动变阻器的滑片，电阻在变化，故变化，故C不符合题意；
D．电流表A示数与电流表A1示数的差值即为通过定值电阻的电流，由于电源电压不变，定值电阻的阻值不变，故通过定值电阻的电流的大小不变，故D符合题意。
故选D。
16．（2022·上海宝山·一模）在图的电路中。电源电压保持不变，电阻R0的阻值不变。闭合开关S，移动滑动变阻器R的滑片P，发现电流表A的示数变小，则（　　）

A．滑片P向左滑动，电压表V的示数变小
B．滑片P向左滑动，电压表V的示数变大
C．滑片P向右滑动，电压表V的示数变小
D．滑片P向右滑动，电压表V的示数变大
【答案】C
【解析】
由图可知，电阻R0和变阻器R串联，电压表测量电阻R0两端的电压，电流表测量电路中的电流。
AB．如果滑片P向左滑动，变阻器连入电路的电阻变小，由电阻的串联可知总电阻变小，由可知电路中的电流变大，即电流表A的示数变大，故AB不符合题意；
CD．如果滑片P向右滑动，变阻器连入电路的电阻变大，由电阻的串联可知总电阻变大，由可知电路中的电流变小，即电流表A的示数变小，由U=IR可知R0两端的电压变小，即电压表V的示数变小，故C符合题意，D不符合题意。
故选C。
17．（2022·上海崇明·一模）在如图所示的电路中，电源电压保持不变。开关S由断开到闭合时，下列判断中正确的是（　　）

A．电压表V示数变大 B．电压表V示数变小
C．电压表V示数与电流表A示数的比值变大 D．电压表V示数与电流表A示数的比值变小
【答案】D
【解析】
AB．闭合开关前后，电压表都是测得电源电源，电源电压不变，所以电压表示数不变，故AB错误；
CD．开关S断开时，电压表测R1的电压，电流表测R1的电流，电压表与电流表示数之比恰好为R1的电阻；开关S闭合时，两个电阻并联，电压表测电源电压，电流表测干路电流，电压表与电流表示数之比为总电阻，因为并联电路的总电阻小于任何一个分电阻，所以电压表与电流表示数之比变小，故C错误，D正确。
故选D。
18．（2022·上海闵行·一模）在如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，变大的是（　　）

A．电压表V示数
B．电流表A示数
C．电流表A示数与电流表示数的比值
D．电压表V示数与电流表A示数的比值
【答案】D
【解析】
由图得，滑动变阻器与电阻R1并联，电压表与滑动变阻器并联，测量滑动变阻器的电压，电流表A测量干路电流，电流表A1测量电阻R1电流。闭合开关S，当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，并联电路中，各支路互不影响，电压表V和电流表A1示数不变，电路中总电阻变大，电源电压不变，由欧姆定律得，电路总电流变小，所以电流表A示数变小，因此电流表A示数与电流表示数的比值变小，电压表V示数与电流表A示数的比值变大，故ABC不符合题意，D符合题意。
故选D。
19．（2022·上海静安·一模）在图（a）、（b）所示的电路中，电源电压相同且不变，电阻R2的阻值大于电阻R3的阻值，则下列关于电流表A1、A2和A3示数的说法中正确的是（　　）

A．电流表A1的示数一定等于A2的示数
B．电流表A1的示数可能小于A3的示数
C．电流表A2的示数一定小于A3的示数
D．电流表A2的示数可能等于A3的示数
【答案】D
【解析】
A．闭合开关S后，由（a）电路图可知，电路为R1与R2的并联电路，电流表A1测干路电流，电流表A2测通过R2支路的电流，根据并联电路中电流的规律，电流表A1的示数一定大于A2的示数，故A错误；
B．电流表A1示数

由（b）电路图可知，R1与R3串联，电流表A3测电路电流，电流表A3示数

因为
＜R1＜R1＋R3
所以，电流表A1的示数一定大于A3的示数，故B错误；
CD．电流表A2示数

因为R2的阻值大于电阻R3，所以R1＋R3与R2的大小无法比较，所以电流表A2的示数可能大于、等于或小于A3的示数。故C错误，D正确。
故选D。
20．（2022·上海嘉定·一模）在图的电路中，电源电压相同且不变，。图（a）中电流表的示数为I，通过和电流分别为和；图（b）中电流表的示数为，通过和电流分别为和。有如下判断：①等于；②小于；③大于；④I小于；其中正确的有（　　）

A．1个 B．2个 C．3个 D．4个
【答案】B
【解析】
①图（a）中R1和R2串联，电流表A1测量电路中的电流，由串联电路电流的规律可知等于，故①正确；
②图（b）中R3和R4并联，电流表A2测量干路中的电流，由并联电路电压的规律可知两个电阻两端的电压相等，因为

由可知大于，故②错误；
③通过电流

通过电流

因为

所以小于，故③错误；
④电流表的示数

电流表的示数为

由串并联电阻的规律可知
R串＞R2，R并＜R3
因为

所以I小于，故④正确，所以其中正确的有两个。
故选B。
21．（2022·上海奉贤·一模）如图所示，已知电路元件均完好且电源电压保持不变。闭合开关S，移动滑动变阻器滑片P到某位置时，发现某一电表达到满刻度，则（　　）

A．一定是A表满刻度
B．滑片在向左移动
C．可能是A1表或V表满刻度
D．电压表V示数与电流表A示数比值变小
【答案】D
【解析】
ABC．由图可知，电阻R1和变阻器R2并联，电流表A1测量通过R1的电流，电流表A2测量通过R2的电流，电流表A测量干路中的电流，闭合开关S，移动滑动变阻器滑片P到某位置时，发现某一电表达到满刻度，由于电压表测量电源电压，电压表的示数不变，电流表的示数变大，由并联电路的特点可知通过R1的电流不变，即电流表A1的示数不变，所以可能是A表或A2表满刻度，由于电路中的总电流变大，由欧姆定律可知电路中的总电阻变小，由电阻的并联可知滑动变阻器连入电路的电阻变小，滑片在向右移动，故ABC不符合题意；
D．由欧姆定律可知电压表V示数与电流表A示数比值等于电路的总电阻，电路的总电阻变小，所以电压表V示数与电流表A示数比值变小，故D符合题意。
故选D。
22．（2022·上海松江·一模）在图所示电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右移动时，下列判断正确的个数有（　　）

（1）电流表A示数变大；（2）电流表A1示数不变；
（3）电压表V示数变大；（4）两个电流表示数差值变小；
（5）电压表V与电流表A示数的比值变大。
A．2个 B．3个 C．4个 D．5个
【答案】B
【解析】
由电路图知，两个电阻并联在电路中，电压表测电源电压，电流表A测干路电流，A1测R1支路的电流。电源电压保持不变，则电压表的示数不变；而并联电路中，各支路独立工作，所以滑片的移动对R1支路没有影响，那么通过R1支路的电流不变，即电流表A1的示数不变；滑片向右移动时，变阻器接入电路的阻值变大，据欧姆定律知，通过变阻器的电流变小，据并联电路的电流特点知，干路的电流也变小，所以电流表A的示数变小，所以两个电流表示数差值变小。电源电压不变，干路电流变小，那么电压表V与电流表A示数的比值变大。故B正确，ACD错误。
故选B。
23．（2022·上海普陀·一模）在图所示的电路中，电源电压保持不变，若将电流表A1接入电路中，闭合开关S，移动滑片P，下列操作中能使电流表A1和A的示数的比值变大是（　　）

①电流表A1接在a点，滑片P向右移动
②电流表A1接在a点，滑片P向左移动
③电流表A1接在b点，滑片P向右移动
④电流表A1接在b点，滑片P向左移动
A．①和③ B．②和④ C．②和③ D．①和④
【答案】D
【解析】
由电路图可知，电路中定值电阻和滑动变阻器并联在电路中，电压均等于电源电压，两个电阻的电压保持不变，电流表A测量干路中的电流，若①电流表A1接在a点，电流表A1测定值电阻的电流，滑片P向右移动时，滑动变阻器接入电路中的电阻变大，则电路中总电阻变大，由欧姆定律可知，电流表A的示数变小，由于定值电阻阻值不变，所以电流表A1的示数不变，电流表A1和A的示数的比值变大；若②电流表A1接在a点，电流表A1测定值电阻的电流，滑片P向左移动时，滑动变阻器接入电路中的电阻变小，则电路中总电阻变小，由欧姆定律可知，电流表A的示数变大，由于定值电阻阻值不变，所以电流表A1的示数不变，电流表A1和A的示数的比值变小；若③电流表A1接在b点，电流表A1测滑动变阻器的电流，滑片P向右移动时，滑动变阻器接入电路中的电阻变大，则电路中总电阻变大，由欧姆定律可知，电流表A的示数变小，电流表A1的示数变小，且两个电流表示数减小量相同，设减小量为I0，由数学知识可得

即电流表A1和A的示数的比值变小；若④电流表A1接在b点，电流表A1测滑动变阻器的电流，滑片P向左移动时，滑动变阻器接入电路中的电阻变小，则电路中总电阻变小，由欧姆定律可知，电流表A的示数变大，电流表A1的示数变大，且两个电流表示数增大量相同，设减小量为I2，由数学知识可得

即电流表A1和A的示数的比值变大；综上可知，操作中能使电流表A1和A的示数的比值变大是①和④。
故选D。
24．（2022·上海长宁·一模）如图所示的电路，滑动变阻器的滑片P位于中点。若用定值电阻R3替换电阻R1，且R3＜R1，则使电压表V1与V2示数的比值和替换R1前相同的可能方法是（　　）

A．电源电压不变，不移动滑片P B．电源电压不变，向右移动滑片P
C．减小电源电压，不移动滑片P D．增大电源电压，向左移动滑片P
【答案】D
【解析】
由图可知，R1和R2串联，电压表V1与V2分别测量R1和R2两端的电压。
AB．由串联分压可知，原来电压表V1与V2示数的比值

不移动滑片P，用定值电阻R3替换电阻R1，电压表V1与V2示数的比值为

因为
R3＜R1
且R2的阻值不变，所以电压表V1与V2示数的比值变小，如果向右移动滑片P，R2的阻值变大，电压表V1与V2示数的比值更变小，故AB不符合题意；
C．电源电压不变，不移动滑片P，用定值电阻R3替换电阻R1，由串联分压可知电压表V1与V2示数的比值

减小电源电压，不移动滑片P，电压表V1与V2示数之比为

电压表V1与V2示数的比值与原来电源电压不变，用定值电阻R3替换电阻R1时比值相同，故C不符合题意；
D．增大电源电压，向左移动滑片P，R2的阻值变小，由串联分压可知，电压表V1与V2示数的比值为

R3的阻值不变，R2的阻值变小，电压表V1与V2示数的比值变大，可以使电压表V1与V2示数的比值和替换R1前相同，故D符合题意。
故选D。
25．（上海市青浦区2018年中考二模物理试题）如图所示电路，电源电压保持不变，当电键 S 闭合，向右移动滑动变阻器滑片 P 的过程中（　　）

A．电流表 A 的示数变大
B．电压表 V 的示数变小
C．电压表 V 示数与电流表 A 示数的比值不变
D．电压表示 V 示数变化量与电流表 A 示数变化量的比值不变
【答案】D
【解析】
由电路图可知，R1与R2串联，电压表V测R2两端的电压，电流表测电路中的电流．（1）当电键S闭合，向右移动滑动变阻器滑片P的过程中，R2接入电路中的电阻变大，电路中的总电阻变大，由I＝可知，电路中的电流变小，即电流表A的示数变小，故A错误；
由U＝IR可知，R1两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变大，即电压表V的示数变大，故B错误；
电压表V的示数变大，电流表A的示数变小，则电压表V示数与电流表A示数的比值变大，故C错误；
设滑片移动前后电路中的电流为I1、I2，则电压表V示数的变化量：△U2＝U2﹣U2′＝（U﹣I1R1）﹣（U﹣I2R1）＝（I2﹣I1）R1＝△IR1，即＝R1，所以，电压表V示数的变化量与电流表A示数的变化量的比值不变，故D正确．故选D．
点睛：本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，分清电路的连接方式和电表所测的电路元件是关键．
26．（2022·上海普陀·二模）等值电阻、组成如图（a）所示的电路，闭合开关，电压表示数和电流表示数的比值为；然后取与等值电阻组成如图（b）所示的电路，闭合开关，电压表示数和电流表示数的比值为，与相等。若已知电源、电压表和电流表完全相同且完好，三个电阻中只有一个电阻存在故障，则下列判断正确的是（　　）

A．电阻可能短路 B．电阻一定断路
C．电阻可能短路 D．电阻一定断路
【答案】B
【解析】
由（a）图可知，R1与R3串联，电压表V1测R3两端的电压，电流表A1测电路中的电流，由欧姆定律可知：电压表V1与电流表A1的比值为电阻R3的阻值为k1。
由（b）图可知，R2与R3并联，电压表V2测电源电压，电流表测干流的电流，电压表V2与电流表A2的比值为电阻R3与R2并联后的总阻值为k2。
根据题意可知电阻R3的阻值与电阻R3与R2并联后的阻值相等，即k1=k2。且电源、电压表和电流表完全相同且完好，由于只存在一个电阻故障，则
A．电阻R1短路，不会影响电阻R3与R2并联后的总阻值，故A错误；
B．电阻R2断路，则图（b）中的只存在电阻R3，则电压表V2与电流表A2的比值为电阻R3的阻值，故B正确；
C．电阻R2短路，则图（b）中电路的电源短路，电压表V2无示数，故电压表V2与电流表A2的比值为0，故C错误；
D．电阻R3断路，则图（b）中的电压表V2与电流表A2的比值为R2的阻值，不等于图（a）的测量值，故D错误。
故选B。
