专题19 作图题-5年（2018-2022）中考1年模拟物理分项汇编（上海专用）（原卷版）

专题19 作图题

一、作图题

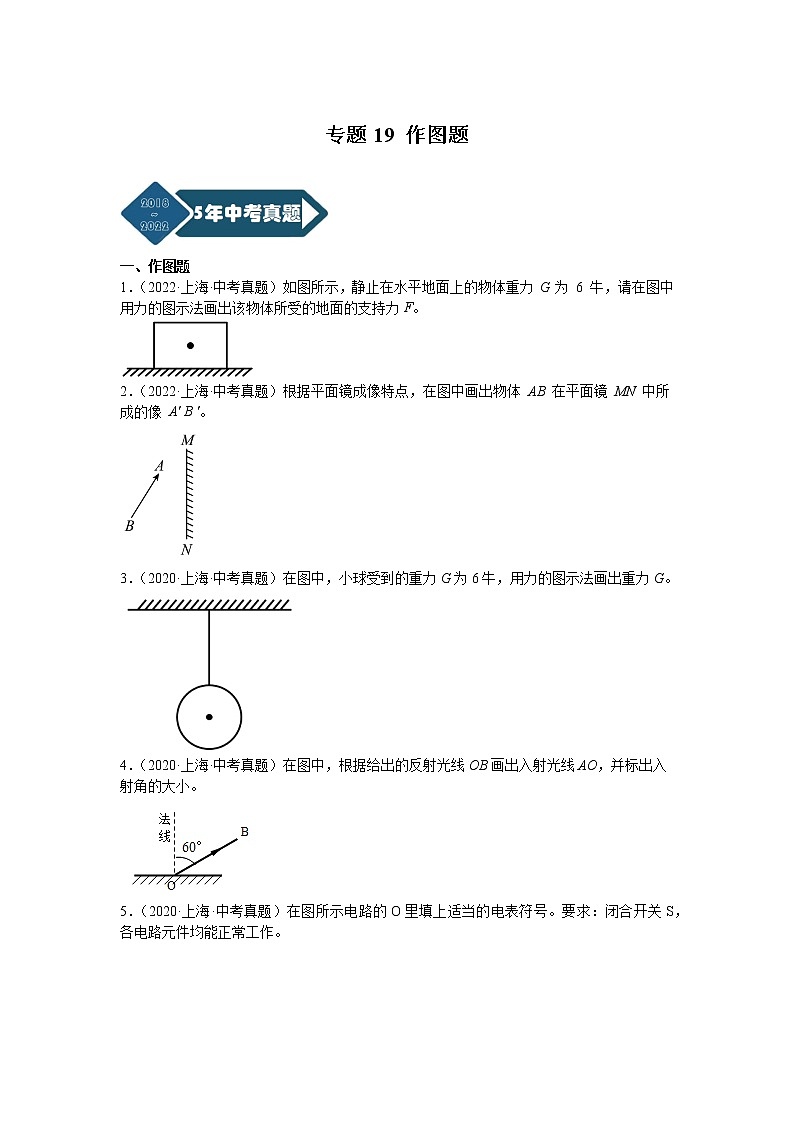

1．（2022·上海·中考真题）如图所示，静止在水平地面上的物体重力 G 为 6 牛，请在图中用力的图示法画出该物体所受的地面的支持力F。

2．（2022·上海·中考真题）根据平面镜成像特点，在图中画出物体 AB 在平面镜 MN 中所成的像 A' B '。

3．（2020·上海·中考真题）在图中，小球受到的重力G为6牛，用力的图示法画出重力G。

4．（2020·上海·中考真题）在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。

5．（2020·上海·中考真题）在图所示电路的O里填上适当的电表符号。要求：闭合开关S，各电路元件均能正常工作。

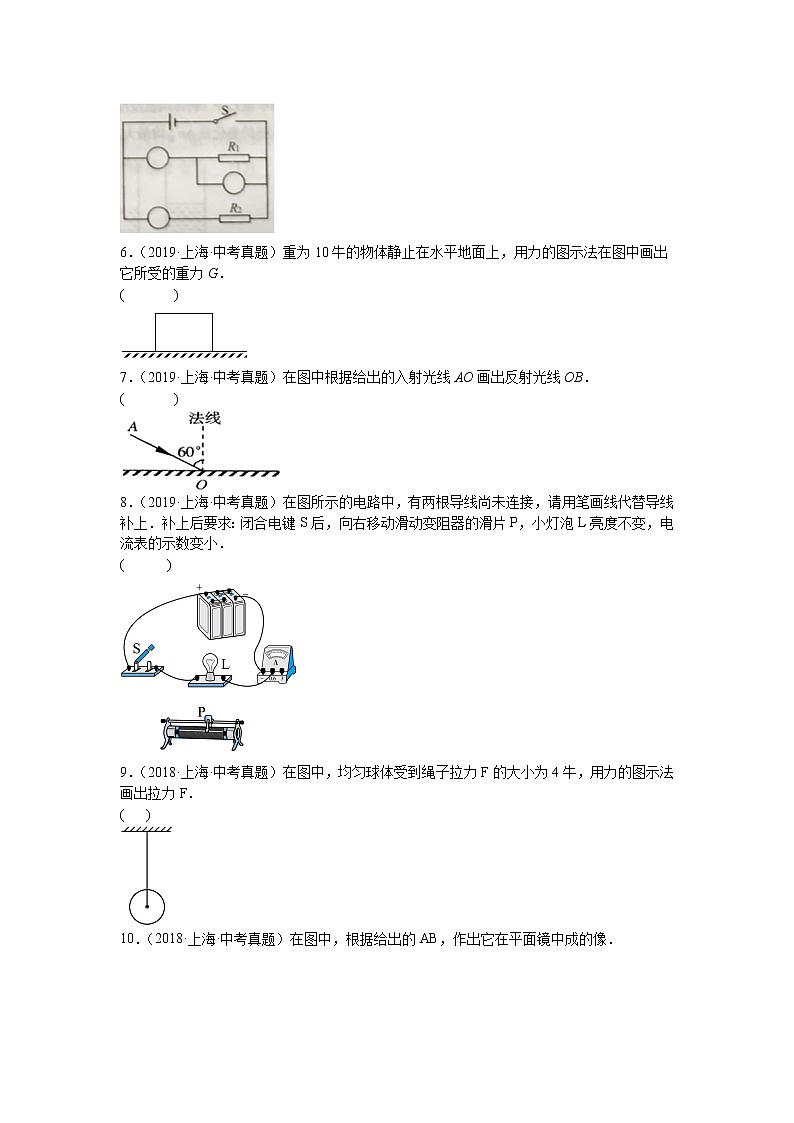

6．（2019·上海·中考真题）重为10牛的物体静止在水平地面上，用力的图示法在图中画出它所受的重力G．

(       )

7．（2019·上海·中考真题）在图中根据给出的入射光线AO画出反射光线OB．

(       )

8．（2019·上海·中考真题）在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，向右移动滑动变阻器的滑片P，小灯泡L亮度不变，电流表的示数变小．

(      )

9．（2018·上海·中考真题）在图中，均匀球体受到绳子拉力F的大小为4牛，用力的图示法画出拉力F．

(   )

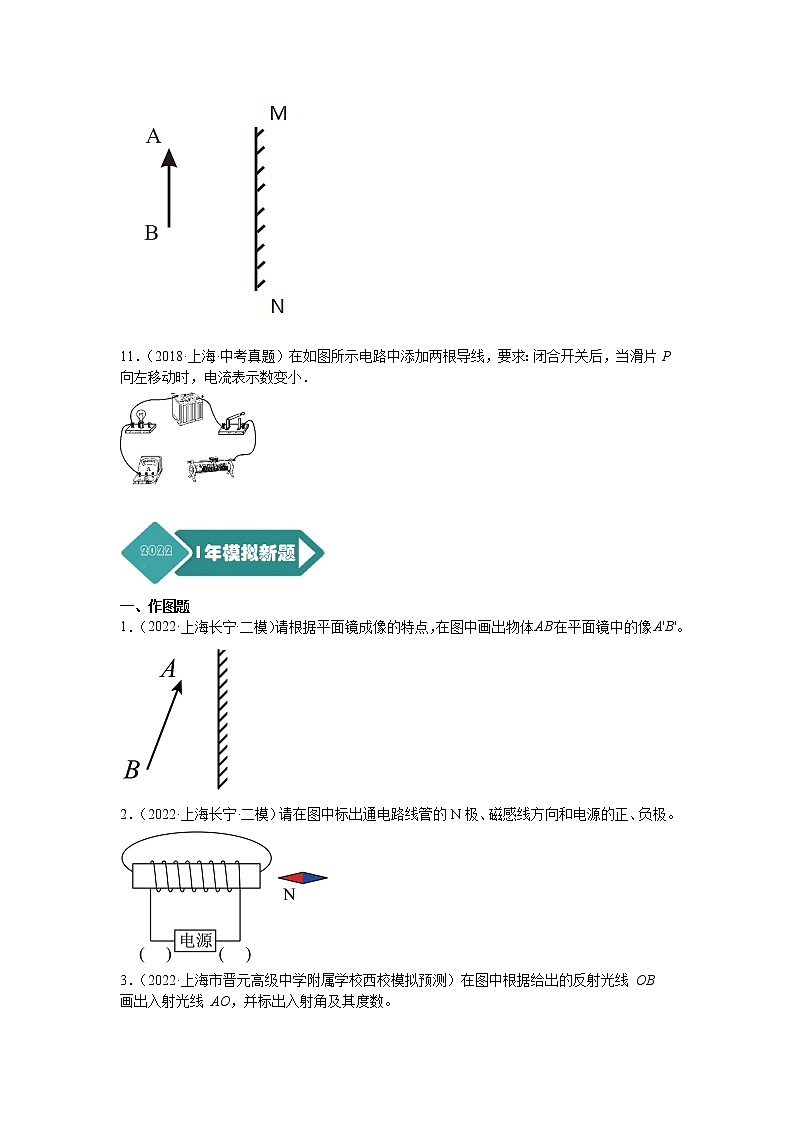

10．（2018·上海·中考真题）在图中，根据给出的AB，作出它在平面镜中成的像．

11．（2018·上海·中考真题）在如图所示电路中添加两根导线，要求：闭合开关后，当滑片P向左移动时，电流表示数变小．

一、作图题

1．（2022·上海长宁·二模）请根据平面镜成像的特点，在图中画出物体AB在平面镜中的像A'B'。

2．（2022·上海长宁·二模）请在图中标出通电路线管的N极、磁感线方向和电源的正、负极。

3．（2022·上海市晋元高级中学附属学校西校模拟预测）在图中根据给出的反射光线 OB 画出入射光线 AO，并标出入射角及其度数。

4．（2022·上海崇明·二模）在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。

5．（2022·上海崇明·二模）根据图中通电螺线管的N极，标出磁感线的方向及电源正、负极。

6．（2022·上海静安·二模）重8牛的物体A静止在水平面上，在图中用力的图示法画出物体A受到的重力G。

7．（2022·上海静安·二模）根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。

8．（2022·上海普陀·二模）在图中，小球受到的重力G为6牛，用力的图示法画出重力G。

9．（2022·上海普陀·二模）在图中，标出通电螺线管和小磁针的N极，以及磁感线方向。

10．（2022·上海松江·二模）如图所示，重为6牛的物体静止在水平地面上，请用力的图示法画出它受到的重力G。

11．（2022·上海松江·二模）在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数。

12．（2022·上海嘉定·二模）根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A′B′。

13．（2022·上海嘉定·二模）在图中，物体受到的重力G为8牛，请用力的图示法画出重力G。

14．（2022·上海市向明初级中学模拟预测）在图中根据通电螺线管的N、S极，标出小磁针的N极、周围磁感线方向，以及电源正、负极。

15．（2022·上海虹口·二模）在图中，正方体受到的重力G为10牛，用力的图示法画出重力G．

(      )

16．（2022·上海虹口·二模）根据图中通电螺线管的N极，标出磁感线方向、小磁针N极，并在括号内标出电源的正、负极。

17．（2022·上海浦东新·二模）如图所示，悬挂着的小球受到的重力为8牛，请用力的图示法画出小球受到的重力G。

(    )

18．（2022·上海浦东新·二模）在图中根据通电螺线管的N极，标出磁感线方向、小磁针的N极以及电源正、负极．

19．（2022·上海青浦·模拟预测）在图中，重为3N的小球静止在水平地面上，请用力的图示法画出小球受到的重力G。

20．（2022·上海青浦·模拟预测）在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。

21．（2022·上海闵行·二模）如图所示，静止的小球所受的重力为6牛，请用力的图示法画出该球所受的重力G。

22．（2022·上海闵行·二模）根据图中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。

23．（2022·上海金山·二模）在图中，小球受到绳子的拉力F大小为10牛，用力的图示法画出拉力F。

24．（2022·上海金山·二模）在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小．

(     )

25．（2022·上海华旭双语学校模拟预测）在图中，重为10牛的小球漂浮在液面，请用力的图示法画出该球所受的浮力F浮。

26．（2022·上海华旭双语学校模拟预测）如图所示，根据平面镜成像的特点画出物体AB在平面镜中的像A'B'。

(    )

27．（2022·上海黄浦·二模）重为3N的物体用细线悬挂在天花板上，用力的图示法在图画出它所受的重力G。

28．（2022·上海黄浦·二模）在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数。

29．（2022·上海杨浦·二模）重为8牛的物体静止在水平地面上，用力的图示法在图中画出它受到的重力G。

(      )

30．（2022·上海市进才实验中学模拟预测）重为3牛的物体静止放在水平地面上，用力的图示法在图中画出物体受到的支持力F．

(    )

31．（2022·上海市进才实验中学模拟预测）在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：①闭合电键S后，小灯泡L才能发光；②向右移动滑动变阻器的滑片P，小灯泡L亮度不变；电流表的示数变小．

(    )

32．（2022·上海市延安初级中学模拟预测）根据平面镜成像特点，在图中画出物体 AB 在平面镜 MN 中所成的像 A’B’。

33．（2022·上海市延安初级中学模拟预测）在图所示电路的〇里填上适当的电表符号。要求：闭合电键S，两灯均能发光。

34．（2022·上海民办行知二中实验学校二模）在图中，物体在水平向右、大小为2牛的拉力F的作用下向右做匀速直线运动。用力的图示法画出物体所受的滑动摩擦力f。

35．（2022·上海民办行知二中实验学校二模）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：（1）L1与L2并联；（2）电流表测L1的电流，电键控制L2。

36．（2022·上海宝山·二模）重为6牛的物体静止在水平地面上，用力的图示法在图中画出它受到的重力G。

37．（2022·上海宝山·二模）根据图中通电螺线管通电后小磁针静止时N极所指的方向，标出磁感线方向、通电螺线管的N、S极，并在括号内标出电源的正、负极。

38．（2022·上海徐汇·二模）在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。

39．（2022·上海徐汇·二模）根据图中两个磁极间的磁感线方向，标出磁极的名称，并标出小磁针N极。

40．（2022·上海青浦·二模）在图中，标出磁感线方向、小磁针的N极和电源的正、负极。

(      )

41．（2022·上海徐汇·一模）在图中，重为2牛的物体静止在水平面上，用力的图示法画出地面受到的压力。

42．（2022·上海徐汇·一模）在下图所示电路中的清〇里填上适当的电表符号。要求：闭合开关，各电路元件均能正常工作。

43．（2022·上海黄浦·一模）在图中，重为2牛的小球漂浮在水面上，用力的图示法画出小球所受的浮力F浮。

(      )

44．（2022·上海黄浦·一模）根据图中电源的正、负极，标出磁线方向和小磁针的N极。

45．（2022·上海金山·一模）在图中所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表只测量通过灯L2的电流．

(         )

46．（2022·上海浦东新·一模）在图中，重为6牛的物体静止在水平地面上，用力的图示法画出物体对地面的压力。

47．（2022·上海浦东新·一模）在图中的○里填上适当的电表符号，填上后要求两灯并联，电路能正常工作。

48．（2022·上海虹口·一模）在图中，重为3牛的物体静止在水平地面上，请用力的图示法画出地面受到的压力。

49．（2022·上海虹口·一模）在图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关S，当滑动变阻器的滑片P向右移动时，电压表的示数变大。

50．（2022·上海杨浦·一模）在图电路中，在电源、电流表、电压表中选择两个元件符号填入电路空缺处。要求：开关S闭合后，小灯L1与L2串联。

51．（2022·上海杨浦·一模）在图所示的电路中有两根导线尚未连接，以笔画线代替导线补上。补上后要求：闭合开关S，滑动变阻器的滑片向右移动时，电流表示数变小，小灯亮度不变。

52．（2022·上海青浦·一模）在图中，重力为10牛的物体静止在水平地面上，用力的图示法画出地面受到的压力．

(     )

53．（2022·上海青浦·一模）在图所示的电路中，有一根导线尚未连接，请用笔画线代谷导线补上，补上后要求：闭合开关，当滑动变阻器的滑片向右移动时，电流表的示数变小。

54．（2022·上海宝山·一模）重为3牛的小球静置于水平地面上，请在图中用力的图示法画出小球对地面的压力F．

55．（2022·上海宝山·一模）在图中根据图中标出的电流方向，从电流表、电压表和电源三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L1 和L2 并联，且都能发光。

56．（2022·上海崇明·一模）在图中，小球的重力大小为3牛，请用力的图示法画出小球静止时受到的浮力．

(        )

57．（2022·上海崇明·一模）在图电路中的〇处填入电表符号，使之成为正确的电路。

(      )

58．（2022·上海闵行·一模）在如图所示电路的○里填上适当的电表符号，使之成为正确的电路。

59．（2022·上海静安·一模）在图中的里填上适当的电表符号，使之成为正确的电路图。

60．（2022·上海嘉定·一模）根据平面镜成像特点，在图中画出物体在平面镜中所成的像。

61．（2022·上海嘉定·一模）在图中，重为4牛的均匀球体保持静止，用力的图示法画出该球所受的重力G．

62．（2022·上海松江·一模）如图所示，重为12牛的物体静止在水平地面上。请用力的图示法画出物体对地面的压力F。

63．（2022·上海松江·一模）在图所示电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：闭合开关S后，电压表测滑动变阻器两端电压，滑动变阻器的滑片P向右移动时，电流表的示数变大。

64．（2022·上海普陀·一模）在图中，物体A静止在斜面上，对斜面的压力为6牛，请用力的图示法画出物体对斜面的压力F。

65．（2022·上海普陀·一模）在如图所示的电路中，请根据标出的电流方向，从电池、电流表、电压表三个元件符号中选择合适的填入空缺处，使之成为并联电路。

66．（2022·上海长宁·一模）如图所示，重为8牛的物块静止在水平地面上，请用力的图示法画出该物块对地面的压力F。

67．（2022·上海长宁·一模）如图所示的电路，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关S，当滑动变阻器的滑片向右移动时，电压表的示数变大。

二、简答题

68．（2022·上海闵行·一模）如图所示，物体对斜面的压力为10牛，请用力的图示法画出斜面受到的压力F。
