2023 物理新中考二轮复习热点透析 疑难点拨01 力学、光学、电磁学作图题

这是一份2023 物理新中考二轮复习热点透析 疑难点拨01 力学、光学、电磁学作图题，文件包含2023物理新中考二轮复习热点透析疑难点拨01力学光学电磁学作图题解析版docx、2023物理新中考二轮复习热点透析疑难点拨01力学光学电磁学作图题原卷版docx等2份试卷配套教学资源，其中试卷共16页， 欢迎下载使用。

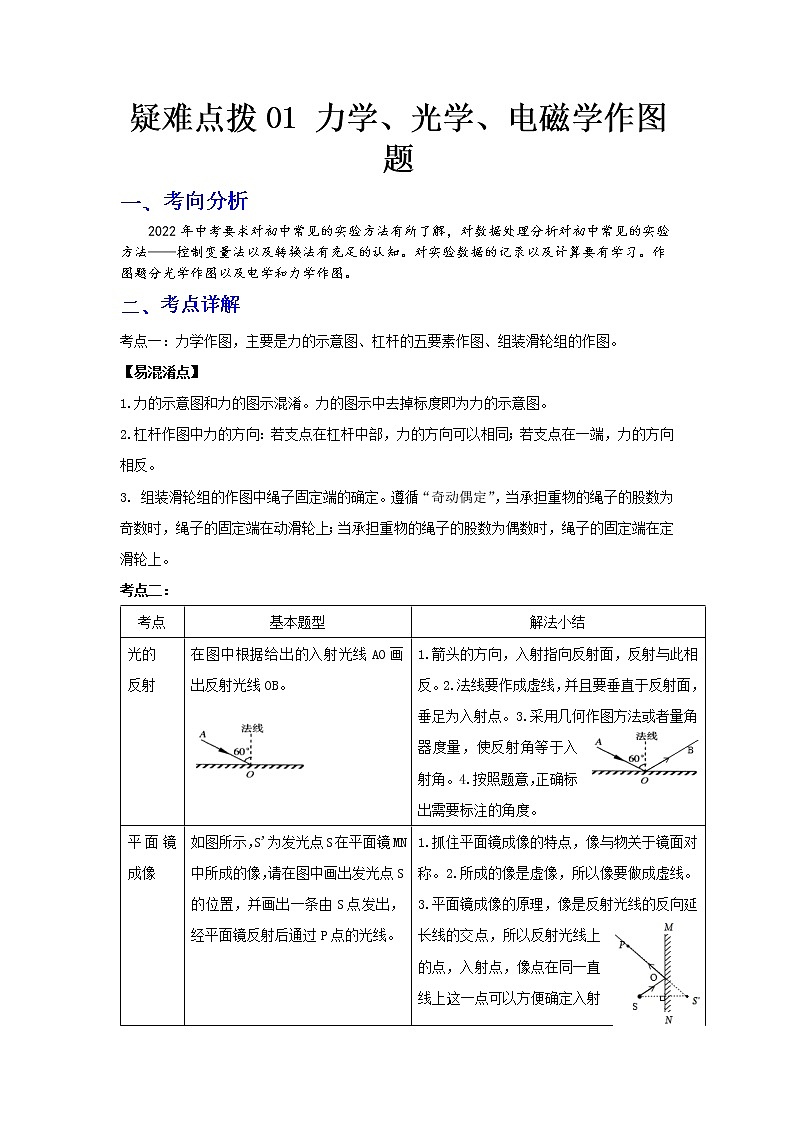

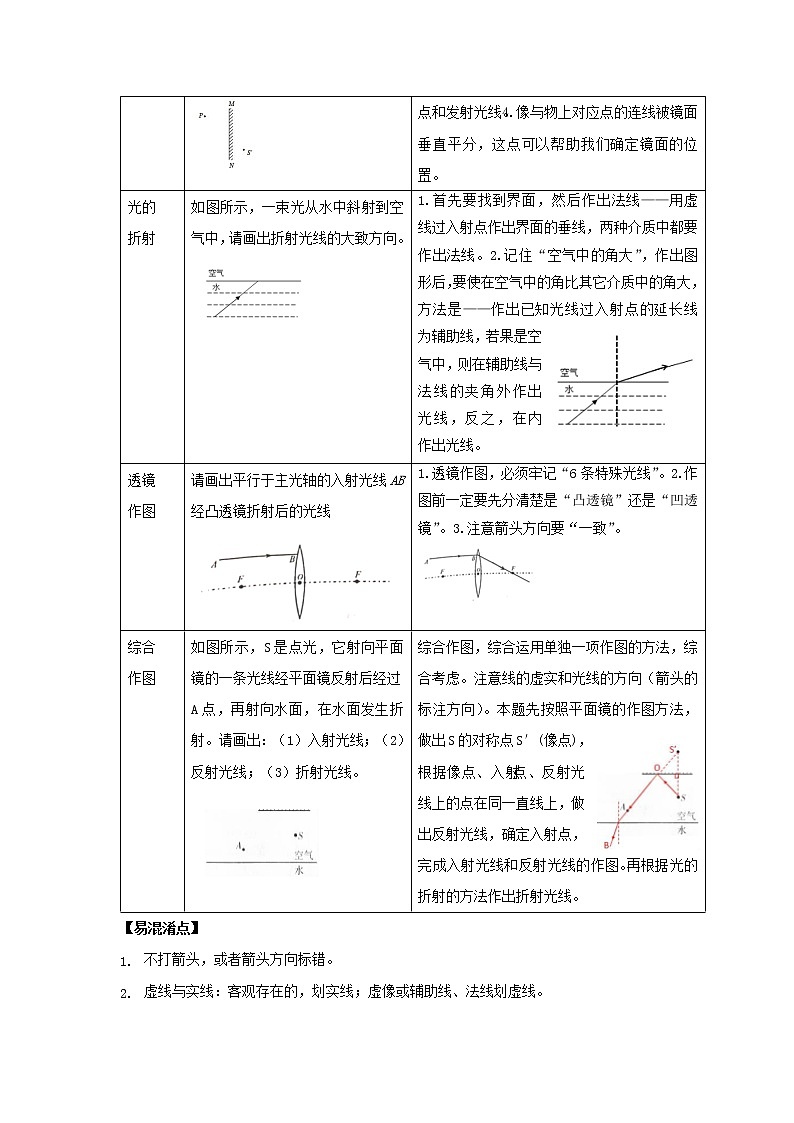

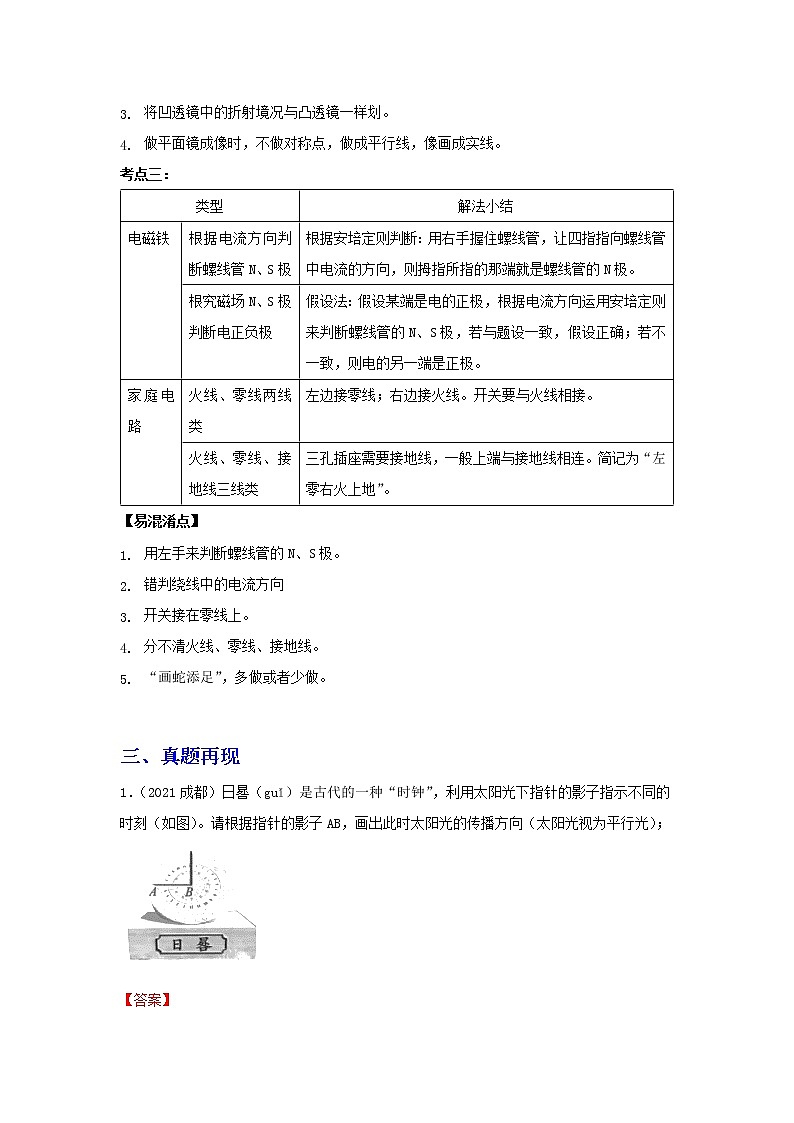

疑难点拨01 力学、光学、电磁学作图题一、考向分析2022年中考要求对初中常见的实验方法有所了解，对数据处理分析对初中常见的实验方法——控制变量法以及转换法有充足的认知。对实验数据的记录以及计算要有学习。作图题分光学作图以及电学和力学作图。二、考点详解考点一：力学作图，主要是力的示意图、杠杆的五要素作图、组装滑轮组的作图。【易混淆点】1.力的示意图和力的图示混淆。力的图示中去掉标度即为力的示意图。2.杠杆作图中力的方向：若支点在杠杆中部，力的方向可以相同；若支点在一端，力的方向相反。3. 组装滑轮组的作图中绳子固定端的确定。遵循“奇动偶定”，当承担重物的绳子的股数为奇数时，绳子的固定端在动滑轮上；当承担重物的绳子的股数为偶数时，绳子的固定端在定滑轮上。考点二：考点基本题型解法小结光的反射在图中根据给出的入射光线AO画出反射光线OB。 1.箭头的方向，入射指向反射面，反射与此相反。2.法线要作成虚线，并且要垂直于反射面，垂足为入射点。3.采用几何作图方法或者量角器度量，使反射角等于入射角。4.按照题意，正确标出需要标注的角度。平面镜成像如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。  1.抓住平面镜成像的特点，像与物关于镜面对称。2.所成的像是虚像，所以像要做成虚线。3.平面镜成像的原理，像是反射光线的反向延长线的交点，所以反射光线上的点，入射点，像点在同一直线上，这一点可以方便确定入射点和发射光线。4.像与物上对应点的连线被镜面垂直平分，这点可以帮助我们确定镜面的位置。光的折射如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。 1.首先要找到界面，然后作出法线——用虚线过入射点作出界面的垂线，两种介质中都要作出法线。2.记住“空气中的角大”，作出图形后，要使在空气中的角比其它介质中的角大，方法是——作出已知光线过入射点的延长线为辅助线，若果是空气中，则在辅助线与法线的夹角外作出光线，反之，在内作出光线。透镜作图请画出平行于主光轴的入射光线AB经凸透镜折射后的光线1.透镜作图，必须牢记“6条特殊光线”。2.作图前一定要先分清楚是“凸透镜”还是“凹透镜”。3.注意箭头方向要“一致”。综合作图如图所示，S是点光，它射向平面镜的一条光线经平面镜反射后经过A点，再射向水面，在水面发生折射。请画出：（1）入射光线；（2）反射光线；（3）折射光线。 综合作图，综合运用单独一项作图的方法，综合考虑。注意线的虚实和光线的方向（箭头的标注方向）。本题先按照平面镜的作图方法，做出S的对称点S′(像点)，根据像点、入射点、反射光线上的点在同一直线上，做出反射光线，确定入射点，完成入射光线和反射光线的作图。再根据光的折射的方法作出折射光线。【易混淆点】不打箭头，或者箭头方向标错。虚线与实线：客观存在的，划实线；虚像或辅助线、法线划虚线。将凹透镜中的折射境况与凸透镜一样划。做平面镜成像时，不做对称点，做成平行线，像画成实线。考点三：类型解法小结电磁铁根据电流方向判断螺线管N、S极根据安培定则判断：用右手握住螺线管，让四指指向螺线管中电流的方向，则拇指所指的那端就是螺线管的N极。根究磁场N、S极判断电正负极假设法：假设某端是电的正极，根据电流方向运用安培定则来判断螺线管的N、S极，若与题设一致，假设正确；若不一致，则电的另一端是正极。家庭电路火线、零线两线类左边接零线；右边接火线。开关要与火线相接。火线、零线、接地线三线类三孔插座需要接地线，一般上端与接地线相连。简记为“左零右火上地”。【易混淆点】用左手来判断螺线管的N、S极。错判绕线中的电流方向开关接在零线上。分不清火线、零线、接地线。“画蛇添足”，多做或者少做。 三、真题再现1．（2021成都）日晷（guǐ）是古代的一种“时钟”，利用太阳光下指针的影子指示不同的时刻（如图）。请根据指针的影子AB，画出此时太阳光的传播方向（太阳光视为平行光）；2.（2021扬州）【2】如图乙，作出物体AB在平面镜中的像。3．（2021内江）如图所示，一束光从空气斜射向水面，请画出它的反射光线和进入水中光线的大致方向。4．（2021南充）一束光线射向凸透镜后再经平面镜反射射出，请将光路图补充完整。5.(2020武威15)足球运动员用力将足球踢出，足球在水平地面上滚动过程中的受力示意图正确的是图中的_____（选填：“甲”或“乙”）图。6.(2020黔西南16)如图所示，物体以某一速度v沿斜面匀速下滑。作出该物体所受各力的示意图。7.(2021绥化)如图所示，一束光AB从空气斜射向透明玻璃，请作出这束光的反射光线和大致的折射光线。（保留作图痕迹）8.(2021黔南州15)如图所示，一束光射向玻璃砖并穿过玻璃砖。画出这束光进入玻璃和离开玻璃后的光线（注意标出法线）。9．（2021青海）如图所示，O为凸透镜的光心，F为凸透镜的两个焦点，请在图中画出光S经凸透镜所成的像S′．10．（2021·江苏中考真题）【1】图甲中，牙医借助平面镜观察牙齿的背面。请在图乙中画出能反映此过程的光路图。
 11．（2021重庆）【1】如图所示，请在重心O处画出物体受到重力G的示意图。12. (2020岳阳18)请用笔画线代替导线，按安全用电要求将开关、灯泡接入家庭电路中（开关控制灯泡）。13.(2020武威17)一间教室要安装2盏“220 V  60 W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来．14.（2021江苏）【2】图丙中，轻拉弹簧，水平面上的物体A和B处于静止状态，画出物体A的受力示意图.15.（2021扬州）【3】如图丙，标出通电螺线管和静止小磁针的N极。
