第十一章 实验：测绘小灯泡的伏安特性曲线（练习题）（新人教版）

这是一份第十一章 实验：测绘小灯泡的伏安特性曲线（练习题）（新人教版），文件包含第十一章实验测绘小灯泡的伏安特性曲线练习题解析版docx、第十一章实验测绘小灯泡的伏安特性曲线练习题原卷版docx等2份试卷配套教学资源，其中试卷共25页， 欢迎下载使用。

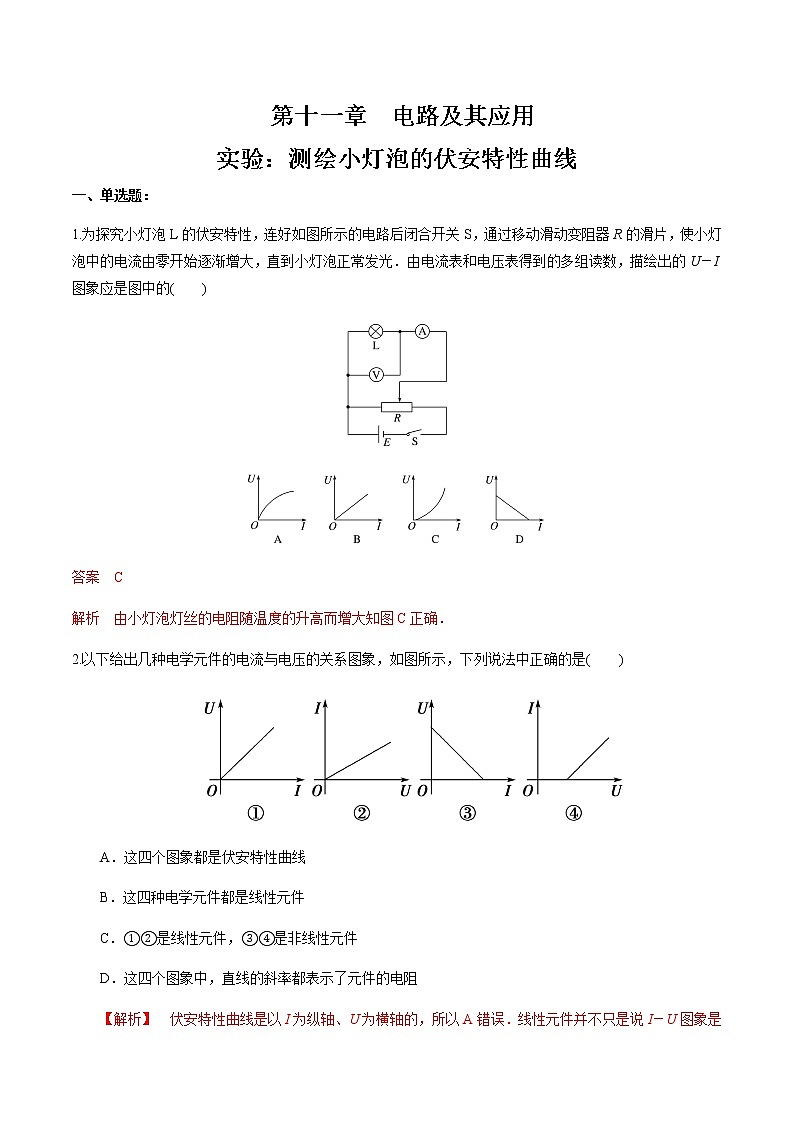

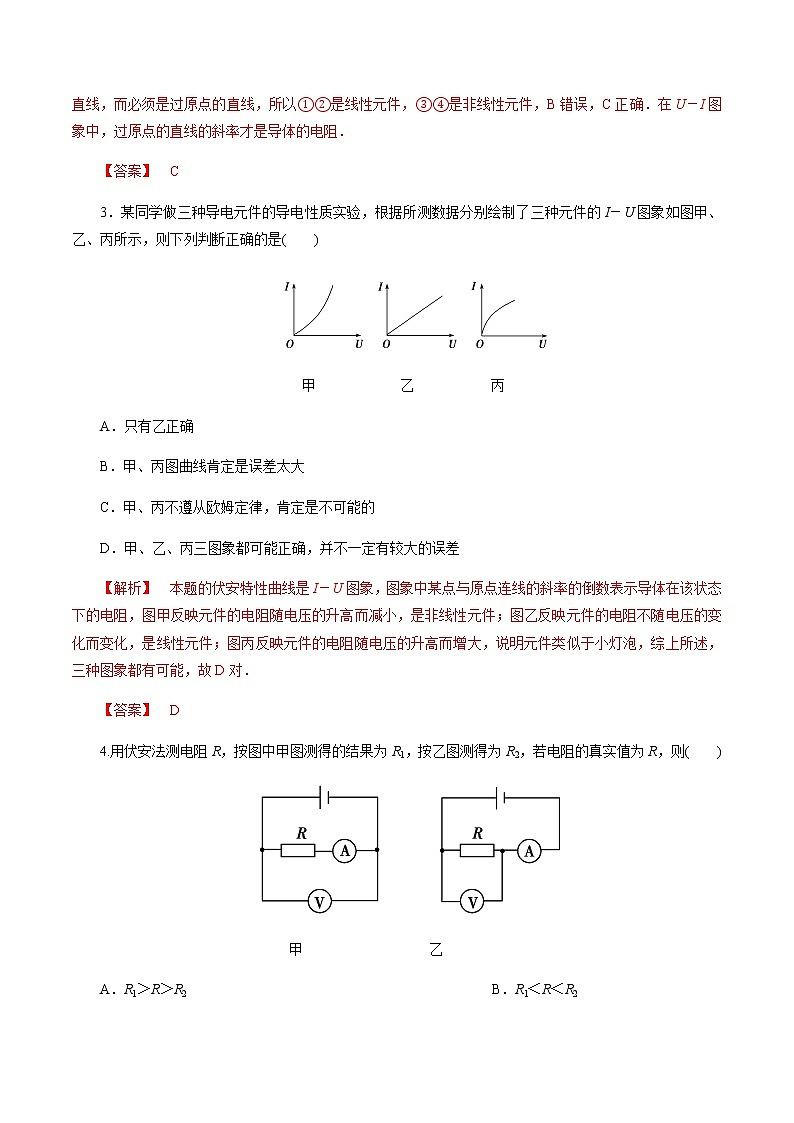

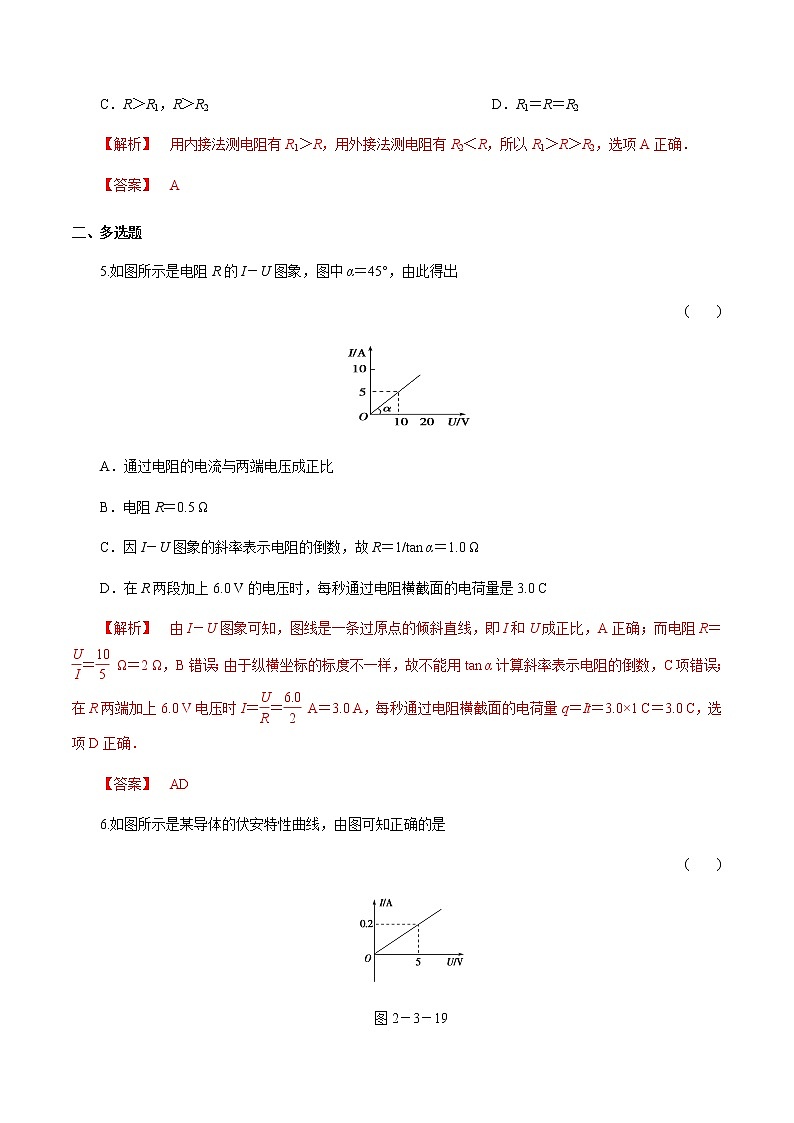

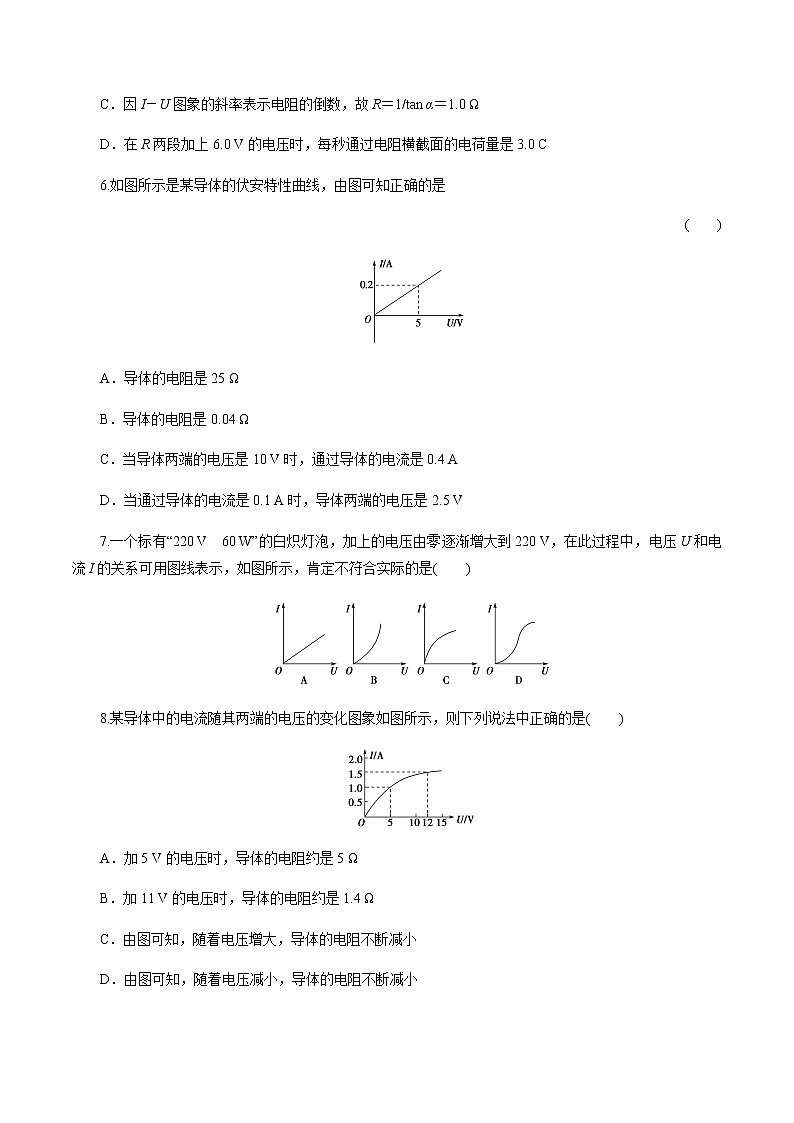

第十一章 电路及其应用实验：测绘小灯泡的伏安特性曲线一、单选题： 1.为探究小灯泡L的伏安特性，连好如图所示的电路后闭合开关S，通过移动滑动变阻器R的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光．由电流表和电压表得到的多组读数，描绘出的U－I图象应是图中的(　　)2.以下给出几种电学元件的电流与电压的关系图象，如图所示，下列说法中正确的是(　　)A．这四个图象都是伏安特性曲线B．这四种电学元件都是线性元件C．①②是线性元件，③④是非线性元件D．这四个图象中，直线的斜率都表示了元件的电阻3．某同学做三种导电元件的导电性质实验，根据所测数据分别绘制了三种元件的I－U图象如图甲、乙、丙所示，则下列判断正确的是(　　)甲　　　　　　乙　　　　 丙A．只有乙正确B．甲、丙图曲线肯定是误差太大C．甲、丙不遵从欧姆定律，肯定是不可能的D．甲、乙、丙三图象都可能正确，并不一定有较大的误差4.用伏安法测电阻R，按图中甲图测得的结果为R1，按乙图测得为R2，若电阻的真实值为R，则(　　)　　　　　 甲　　　　　　　　　乙A．R1＞R＞R2　　　　　 B．R1＜R＜R2C．R＞R1，R＞R2 D．R1＝R＝R2多选题5.如图所示是电阻R的I－U图象，图中α＝45°，由此得出(　　)A．通过电阻的电流与两端电压成正比B．电阻R＝0.5 ΩC．因I－U图象的斜率表示电阻的倒数，故R＝1/tan α＝1.0 ΩD．在R两段加上6.0 V的电压时，每秒通过电阻横截面的电荷量是3.0 C6.如图所示是某导体的伏安特性曲线，由图可知正确的是(　　)A．导体的电阻是25 ΩB．导体的电阻是0.04 ΩC．当导体两端的电压是10 V时，通过导体的电流是0.4 AD．当通过导体的电流是0.1 A时，导体两端的电压是2.5 V7.一个标有“220 V　60 W”的白炽灯泡，加上的电压由零逐渐增大到220 V，在此过程中，电压U和电流I的关系可用图线表示，如图所示，肯定不符合实际的是(　　)8.某导体中的电流随其两端的电压的变化图象如图所示，则下列说法中正确的是(　　)A．加5 V的电压时，导体的电阻约是5 ΩB．加11 V的电压时，导体的电阻约是1.4 ΩC．由图可知，随着电压增大，导体的电阻不断减小D．由图可知，随着电压减小，导体的电阻不断减小9．(多选)白炽灯接在220 V电源上能正常发光，将其接在一可调电压的电源上，使电压从0 V逐渐增大到220 V，则下列说法正确的是(　　)A．电流将逐渐变大B．电流将逐渐变小C．每增加1 V电压而引起的电流变化量是相同的D．每增加1 V电压而引起的电流变化量是减小的非选择题10．在“测绘小灯泡的伏安特性曲线”实验中，选择“3 V　0.5 A”的小灯泡作为研究对象，请回答下面几个问题：(1)下列实验器材中应选择________．(填入器材序号)A．电流表(量程0～0.6 A, 内阻约1 Ω)B．电流表(量程0～3 A，内阻约1 Ω)C．电压表(量程0～15 V，内阻约10 kΩ)D．电压表(量程0～3 V，内阻约2 kΩ)E．滑动变阻器(阻值0～100 Ω)F．滑动变阻器(阻值0～10 Ω)G．电源E＝6 VH．开关S，导线若干(2)在本实验中，滑动变阻器应采用________(填“分压”或“限流”)式接法，电流表应采用________(填“内”或“外”)接法．(3)在虚线方框中画出实验电路图，并用笔画线代替导线，将图5中的器材连接成可供实验的电路．11.在“测绘小灯泡的伏安特性曲线”的实验中，实验室中所用小灯泡的规格为“3 V,1.5 W”，(1)某实验小组连接的实物图如图6甲所示，图中滑动变阻器应选用________(选填“A”或“B”)；A．滑动变阻器 (10 Ω，1 A)B．滑动变阻器 (1 kΩ，300 mA)(2)通过调节滑动变阻器，得到多组电压表和电流表的示数如下表所示，当电压表的示数为1.0 V时，电流表的示数如图乙所示，则电流表的示数为________ A；此时小灯泡的电阻约为________ Ω. (3)根据表中数据，在如图丙所给方格纸中描点并作出该灯泡的伏安特性曲线．(4)图线表明小灯泡灯丝电阻随温度的升高而________．12.有一个额定电压为2.8 V，功率约为0.8 W的小灯泡，现要用伏安法描绘这个灯泡的I－U图象，有下列器材供选用：A．电压表(0～3 V，内阻6 kΩ)B．电压表(0～15 V，内阻30 kΩ)C．电流表(0～3 A，内阻0.1 Ω)D．电流表(0～0.6 A，内阻0.5 Ω)E．滑动变阻器(10 Ω，2 A)F．滑动变阻器(200 Ω，0.5 A)G．直流电源(电动势4.5 V，内阻不计)(1)用如图甲所示的电路进行测量，电压表应选用________，电流表应选用________，滑动变阻器应选用________．(用序号字母表示)(2)通过实验测得此灯泡的伏安特性曲线如图乙所示，由图象可求得此灯泡在正常工作时的电阻为________ Ω.(3)若将此灯泡与输出电压恒为6 V的电源相连，要使灯泡正常发光，需串联一个阻值为________ Ω的电阻．(结果保留3位有效数字)13.一个小灯泡上标有“4 V　0.5 A”的字样，现在要用伏安法描绘这个灯泡的I－U图线．有下列器材可供选择：A．电压表(0～5 V，内阻约10 kΩ) B．电压表(0～15 V，内阻约20 kΩ)C．电流表(0～3 A，内阻约1 Ω) D．电流表(0～0.6 A，内阻约0.4 Ω)E．滑动变阻器(10 Ω，2 A) F．滑动变阻器(500 Ω，1 A)G．电源(直流6 V)、开关、导线若干图2(1)实验时，选用图2中________(填“甲”或“乙”)电路图来完成实验，请说明理由：________________________________________________________________________.(2)实验中所用电压表应选______，电流表应选______，滑动变阻器应选________．(用字母序号表示)(3)把图3所示的实验器材用实线连接成实物电路图．图314.(1)图4甲为某同学在做“测绘小灯泡的伏安特性曲线”的实验过程中完成的部分电路连接的情况，请你帮他完成其余部分的线路连接．(用笔画线表示对应的导线)图4(2)如果某次实验测得小灯泡两端所加电压如图乙所示，U＝________ V；请结合图线丙算出此时小灯泡的电阻是________ Ω(结果保留三位有效数字)．15.做“测绘小灯泡的伏安特性曲线”实验，要求采用分压电路，电流表外接．小王的连接如图5甲所示，闭合开关S前请老师检查，老师指出图中标示的①、②两根连线有一处错误，错误连线是________(填“①”或“②”)；图中标示的③、④和⑤三根连线有一处错误，错误连线是________(填“③”“④”或“⑤”)．小王正确连线后，闭合开关S前，应将滑动变阻器滑片C移到________处(填“A”或“B”)．闭合开关S，此时电压表读数为________V．缓慢移动滑片C至某一位置时，电流表指针如图乙所示，电流表的示数为________A.　图516.在学校实验室中测绘一只“2.5 V,0.5 W”小灯泡的伏安特性曲线，实验室备有下列实验器材：A．电压表V(量程 0～3 V～15 V，内阻很大)B．电流表A(量程 0～0.6 A～3 A，内阻约为 1 Ω)C．变阻器 R1(0～10 Ω，0.6 A)D．变阻器R2(0～2 000 Ω，0.1 A)E．电池组E(电动势为3 V，内阻约为 0.3 Ω)F．开关S，导线若干图6(1)实验中应选用的滑动变阻器为________________；(填写序号)(2)在实验时小杰同学采用了如图6甲所示的实物电路，并且准备合上开关开始测量．则具体实验操作前该电路存在错误或需改进的地方有 ______________；_________________.(请写出两处)(3)在改正电路需改进之处后，小杰同学进行了实验，电流表示数比小灯泡中实际通过的电流________；(填“偏大” “偏小”或“相等”)(4)图乙是改进后的实验中得到的I－U图象，若I－U图象中的虚线Ⅰ或Ⅱ表示小灯泡真实的伏安特性曲线， 与实验中得到的实线相比，虚线________(填“Ⅰ”或“Ⅱ”)才是其真实的伏安特性曲线．17．如图是小组同学在做“测绘小灯泡的伏安特性曲线”实验的实物连接图．图7图8(1)根据图7在虚线框中画出实验电路图；(2)调节滑动变阻器得到了两组电流表与电压表的示数如图8中的①、②、③、④所示，电流表量程为0.6 A，电压表量程为3 V．读数为：①________、②________、③________、④__________.两组数据得到的电阻分别为________和________．U/V00.51.01.52.02.5I/A00.170.390.450.49
