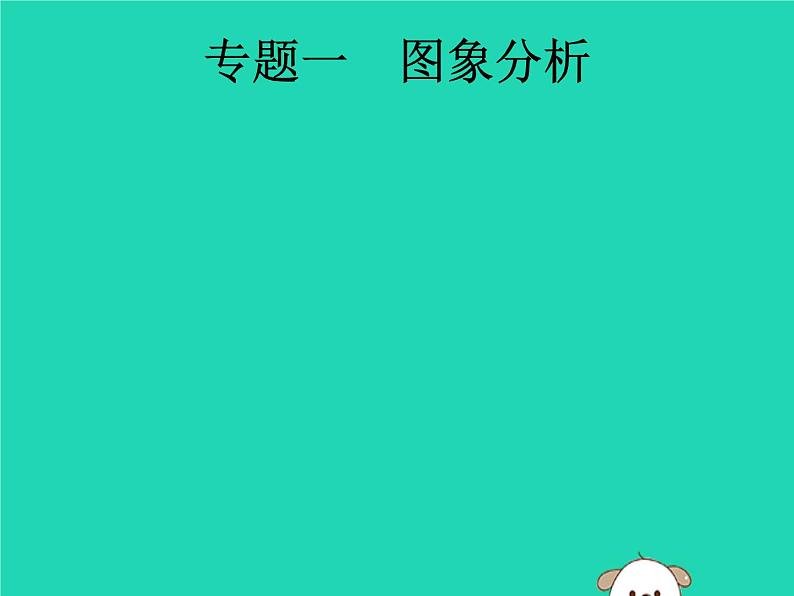

初中物理中考复习 课标通用中考物理总复习第二编能力素养提升专题1图象分析课件
展开
这是一份初中物理中考复习 课标通用中考物理总复习第二编能力素养提升专题1图象分析课件，共17页。

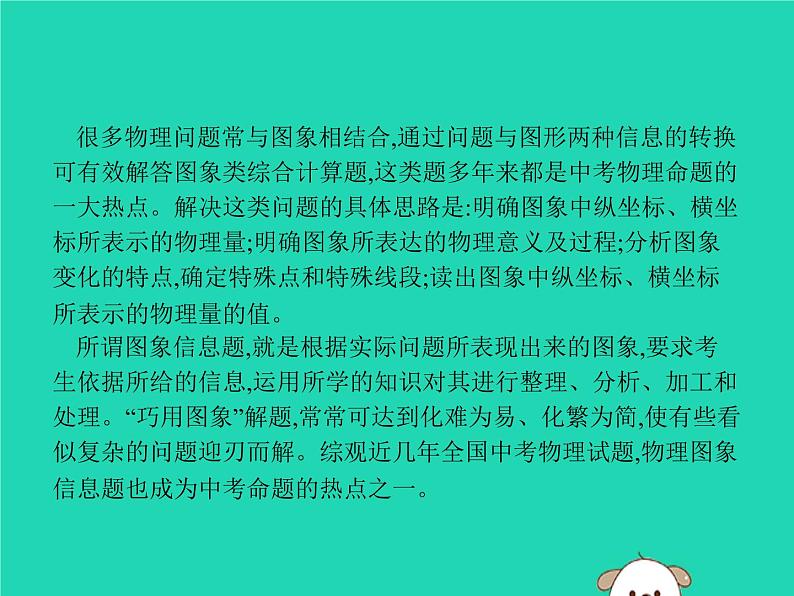

很多物理问题常与图象相结合,通过问题与图形两种信息的转换可有效解答图象类综合计算题,这类题多年来都是中考物理命题的一大热点。解决这类问题的具体思路是:明确图象中纵坐标、横坐标所表示的物理量;明确图象所表达的物理意义及过程;分析图象变化的特点,确定特殊点和特殊线段;读出图象中纵坐标、横坐标所表示的物理量的值。所谓图象信息题,就是根据实际问题所表现出来的图象,要求考生依据所给的信息,运用所学的知识对其进行整理、分析、加工和处理。“巧用图象”解题,常常可达到化难为易、化繁为简,使有些看似复杂的问题迎刃而解。综观近几年全国中考物理试题,物理图象信息题也成为中考命题的热点之一。

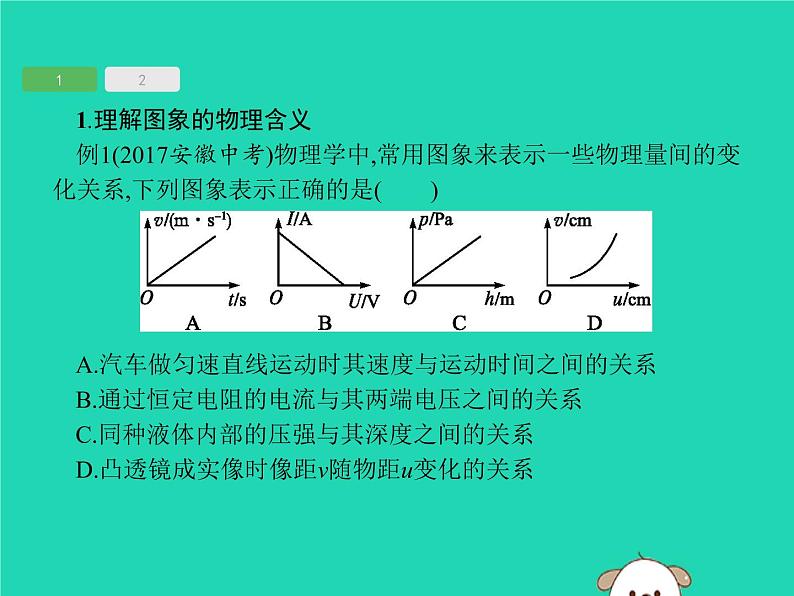

1.理解图象的物理含义例1(2017安徽中考)物理学中,常用图象来表示一些物理量间的变化关系,下列图象表示正确的是( )A.汽车做匀速直线运动时其速度与运动时间之间的关系B.通过恒定电阻的电流与其两端电压之间的关系C.同种液体内部的压强与其深度之间的关系D.凸透镜成实像时像距v随物距u变化的关系

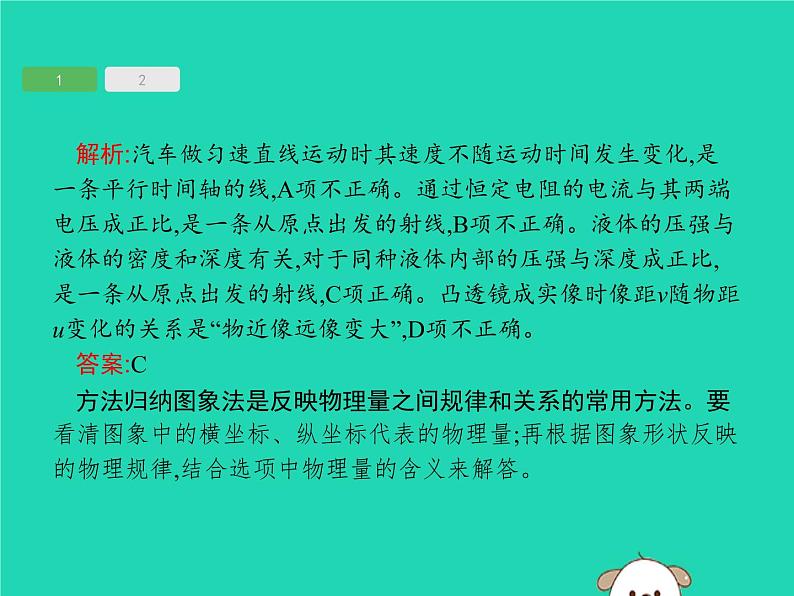

解析:汽车做匀速直线运动时其速度不随运动时间发生变化,是一条平行时间轴的线,A项不正确。通过恒定电阻的电流与其两端电压成正比,是一条从原点出发的射线,B项不正确。液体的压强与液体的密度和深度有关,对于同种液体内部的压强与深度成正比,是一条从原点出发的射线,C项正确。凸透镜成实像时像距v随物距u变化的关系是“物近像远像变大”,D项不正确。答案:C方法归纳图象法是反映物理量之间规律和关系的常用方法。要看清图象中的横坐标、纵坐标代表的物理量;再根据图象形状反映的物理规律,结合选项中物理量的含义来解答。

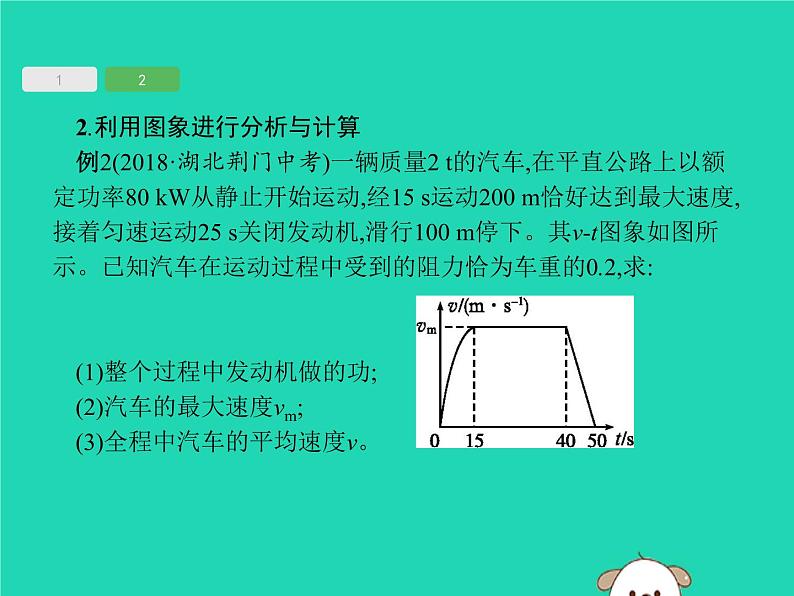

2.利用图象进行分析与计算例2(2018·湖北荆门中考)一辆质量2 t的汽车,在平直公路上以额定功率80 kW从静止开始运动,经15 s运动200 m恰好达到最大速度,接着匀速运动25 s关闭发动机,滑行100 m停下。其v-t图象如图所示。已知汽车在运动过程中受到的阻力恰为车重的0.2,求:(1)整个过程中发动机做的功;(2)汽车的最大速度vm;(3)全程中汽车的平均速度v。
答案:(1)3.2×106 J (2)20 m/s (3)16 m/s

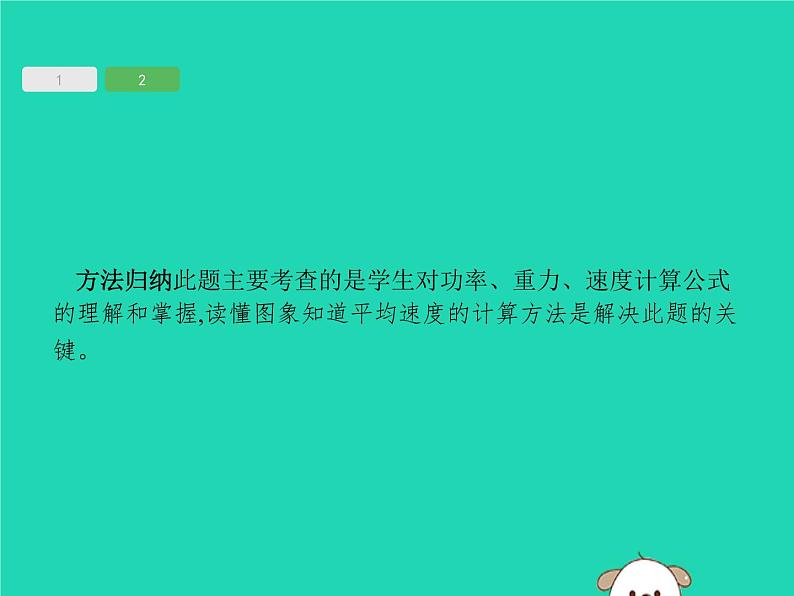

方法归纳此题主要考查的是学生对功率、重力、速度计算公式的理解和掌握,读懂图象知道平均速度的计算方法是解决此题的关键。

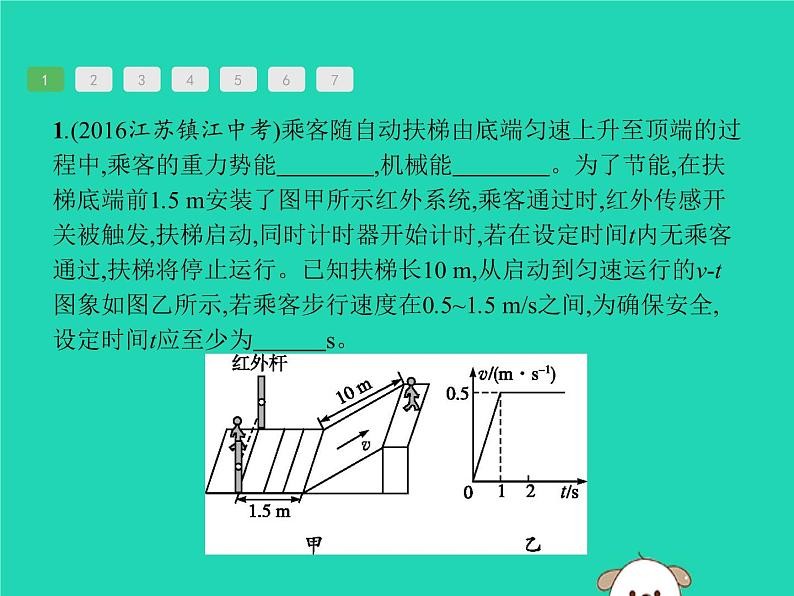

1.(2016江苏镇江中考)乘客随自动扶梯由底端匀速上升至顶端的过程中,乘客的重力势能 ,机械能 。为了节能,在扶梯底端前1.5 m安装了图甲所示红外系统,乘客通过时,红外传感开关被触发,扶梯启动,同时计时器开始计时,若在设定时间t内无乘客通过,扶梯将停止运行。已知扶梯长10 m,从启动到匀速运行的v-t图象如图乙所示,若乘客步行速度在0.5~1.5 m/s之间,为确保安全,设定时间t应至少为 s。
答案: 增大 增大 23解析: 乘客乘自动扶梯匀速上升的过程中,乘客的质量不变,速度不变,动能不变;高度增大,重力势能增大;机械能=动能+重力势能,动能不变,重力势能增大,所以机械能增大。扶梯底端前1.5 m安装了题图1所示红外系统,为确保安全,速度最慢的人也能安全乘坐扶梯到顶端;人步行的最小速度是0.5 m/s,此时人从红外杆走到扶梯所用的时间
2.(2017江苏南通中考)如图所示,D为电子元件,能起稳压作用,即在一定条件下可保持其两端的电压UD不变,R为定值电阻,E为电压可调的电源。当D起稳压作用时,下列描述电路中的电流I、R消耗的电功率P随电源电压U总变化关系的图线中,可能正确的是( )
3.(2016福建泉州中考)如图甲所示的电路中,电源电压保持不变,R0为定值电阻,R为滑动变阻器。闭合开关S后,在移动滑片P的过程中,电流表的示数I与R的阻值关系如图乙所示,电压表的示数U与R的阻值关系如图丙所示,则R0的阻值为 Ω,电源电压为 V。
4.(2017湖南衡阳中考)物理研究中常用图象来表示两个量(x,y)之间的关系,以使研究的问题变得直观明了,下列两个物理量之间的关系符合如图表示的是( )A.物质的密度和质量的关系B.物体受到的重力与质量的关系C.匀速直线运动物体的速度与时间的关系D.定值电阻的阻值与其两端电压的关系
5.(2016福建福州中考)将一个重力为G的鸡蛋放进盛有浓盐水的杯中,鸡蛋漂浮,然后逐渐向杯中加入清水,当鸡蛋下沉至杯底静止时停止加水。下列图象能够粗略描述这个过程中浮力随时间变化的关系是( )
6.(2016四川攀枝花中考)如图甲所示电路,电源电压保持不变,当闭合开关S,调节滑动变阻器阻值从最大变化到最小,两个电阻的U-I关系图象如图乙所示。则下列判断正确的是( )A.电源电压为10 VB.定值电阻R1的阻值为20 ΩC.滑动变阻器R2的阻值变化范围为0~10 ΩD.变阻器滑片在中点时,电路消耗的总功率为1.8 W
7.(2017湖北鄂州中考)已知A灯标着“6 V 3 W”,B灯标着“6 V 6 W”,滑动变阻器R规格为“50 Ω 2 A”。A灯和B灯中电流随两端电压变化关系的图象如图甲所示。则:(1)将A、B两灯并联接在6 V电源两端,求30 min内电路消耗的电能。(2)将A、B两灯串联接在某电源两端,使A灯恰好正常发光,求此时B灯电阻。(3)将A灯与滑动变阻器R串联接在12 V电源两端,如图乙所示。调节滑动变阻器,当滑动变阻器的功率是A灯功率的2倍时,求滑动变阻器的功率。
答案: (1)1.62×104 J (2)4 Ω (3)3.2 W
很多物理问题常与图象相结合,通过问题与图形两种信息的转换可有效解答图象类综合计算题,这类题多年来都是中考物理命题的一大热点。解决这类问题的具体思路是:明确图象中纵坐标、横坐标所表示的物理量;明确图象所表达的物理意义及过程;分析图象变化的特点,确定特殊点和特殊线段;读出图象中纵坐标、横坐标所表示的物理量的值。所谓图象信息题,就是根据实际问题所表现出来的图象,要求考生依据所给的信息,运用所学的知识对其进行整理、分析、加工和处理。“巧用图象”解题,常常可达到化难为易、化繁为简,使有些看似复杂的问题迎刃而解。综观近几年全国中考物理试题,物理图象信息题也成为中考命题的热点之一。
1.理解图象的物理含义例1(2017安徽中考)物理学中,常用图象来表示一些物理量间的变化关系,下列图象表示正确的是( )A.汽车做匀速直线运动时其速度与运动时间之间的关系B.通过恒定电阻的电流与其两端电压之间的关系C.同种液体内部的压强与其深度之间的关系D.凸透镜成实像时像距v随物距u变化的关系
解析:汽车做匀速直线运动时其速度不随运动时间发生变化,是一条平行时间轴的线,A项不正确。通过恒定电阻的电流与其两端电压成正比,是一条从原点出发的射线,B项不正确。液体的压强与液体的密度和深度有关,对于同种液体内部的压强与深度成正比,是一条从原点出发的射线,C项正确。凸透镜成实像时像距v随物距u变化的关系是“物近像远像变大”,D项不正确。答案:C方法归纳图象法是反映物理量之间规律和关系的常用方法。要看清图象中的横坐标、纵坐标代表的物理量;再根据图象形状反映的物理规律,结合选项中物理量的含义来解答。
2.利用图象进行分析与计算例2(2018·湖北荆门中考)一辆质量2 t的汽车,在平直公路上以额定功率80 kW从静止开始运动,经15 s运动200 m恰好达到最大速度,接着匀速运动25 s关闭发动机,滑行100 m停下。其v-t图象如图所示。已知汽车在运动过程中受到的阻力恰为车重的0.2,求:(1)整个过程中发动机做的功;(2)汽车的最大速度vm;(3)全程中汽车的平均速度v。
答案:(1)3.2×106 J (2)20 m/s (3)16 m/s
方法归纳此题主要考查的是学生对功率、重力、速度计算公式的理解和掌握,读懂图象知道平均速度的计算方法是解决此题的关键。
1.(2016江苏镇江中考)乘客随自动扶梯由底端匀速上升至顶端的过程中,乘客的重力势能 ,机械能 。为了节能,在扶梯底端前1.5 m安装了图甲所示红外系统,乘客通过时,红外传感开关被触发,扶梯启动,同时计时器开始计时,若在设定时间t内无乘客通过,扶梯将停止运行。已知扶梯长10 m,从启动到匀速运行的v-t图象如图乙所示,若乘客步行速度在0.5~1.5 m/s之间,为确保安全,设定时间t应至少为 s。
答案: 增大 增大 23解析: 乘客乘自动扶梯匀速上升的过程中,乘客的质量不变,速度不变,动能不变;高度增大,重力势能增大;机械能=动能+重力势能,动能不变,重力势能增大,所以机械能增大。扶梯底端前1.5 m安装了题图1所示红外系统,为确保安全,速度最慢的人也能安全乘坐扶梯到顶端;人步行的最小速度是0.5 m/s,此时人从红外杆走到扶梯所用的时间
2.(2017江苏南通中考)如图所示,D为电子元件,能起稳压作用,即在一定条件下可保持其两端的电压UD不变,R为定值电阻,E为电压可调的电源。当D起稳压作用时,下列描述电路中的电流I、R消耗的电功率P随电源电压U总变化关系的图线中,可能正确的是( )
3.(2016福建泉州中考)如图甲所示的电路中,电源电压保持不变,R0为定值电阻,R为滑动变阻器。闭合开关S后,在移动滑片P的过程中,电流表的示数I与R的阻值关系如图乙所示,电压表的示数U与R的阻值关系如图丙所示,则R0的阻值为 Ω,电源电压为 V。
4.(2017湖南衡阳中考)物理研究中常用图象来表示两个量(x,y)之间的关系,以使研究的问题变得直观明了,下列两个物理量之间的关系符合如图表示的是( )A.物质的密度和质量的关系B.物体受到的重力与质量的关系C.匀速直线运动物体的速度与时间的关系D.定值电阻的阻值与其两端电压的关系
5.(2016福建福州中考)将一个重力为G的鸡蛋放进盛有浓盐水的杯中,鸡蛋漂浮,然后逐渐向杯中加入清水,当鸡蛋下沉至杯底静止时停止加水。下列图象能够粗略描述这个过程中浮力随时间变化的关系是( )
6.(2016四川攀枝花中考)如图甲所示电路,电源电压保持不变,当闭合开关S,调节滑动变阻器阻值从最大变化到最小,两个电阻的U-I关系图象如图乙所示。则下列判断正确的是( )A.电源电压为10 VB.定值电阻R1的阻值为20 ΩC.滑动变阻器R2的阻值变化范围为0~10 ΩD.变阻器滑片在中点时,电路消耗的总功率为1.8 W
7.(2017湖北鄂州中考)已知A灯标着“6 V 3 W”,B灯标着“6 V 6 W”,滑动变阻器R规格为“50 Ω 2 A”。A灯和B灯中电流随两端电压变化关系的图象如图甲所示。则:(1)将A、B两灯并联接在6 V电源两端,求30 min内电路消耗的电能。(2)将A、B两灯串联接在某电源两端,使A灯恰好正常发光,求此时B灯电阻。(3)将A灯与滑动变阻器R串联接在12 V电源两端,如图乙所示。调节滑动变阻器,当滑动变阻器的功率是A灯功率的2倍时,求滑动变阻器的功率。
答案: (1)1.62×104 J (2)4 Ω (3)3.2 W
