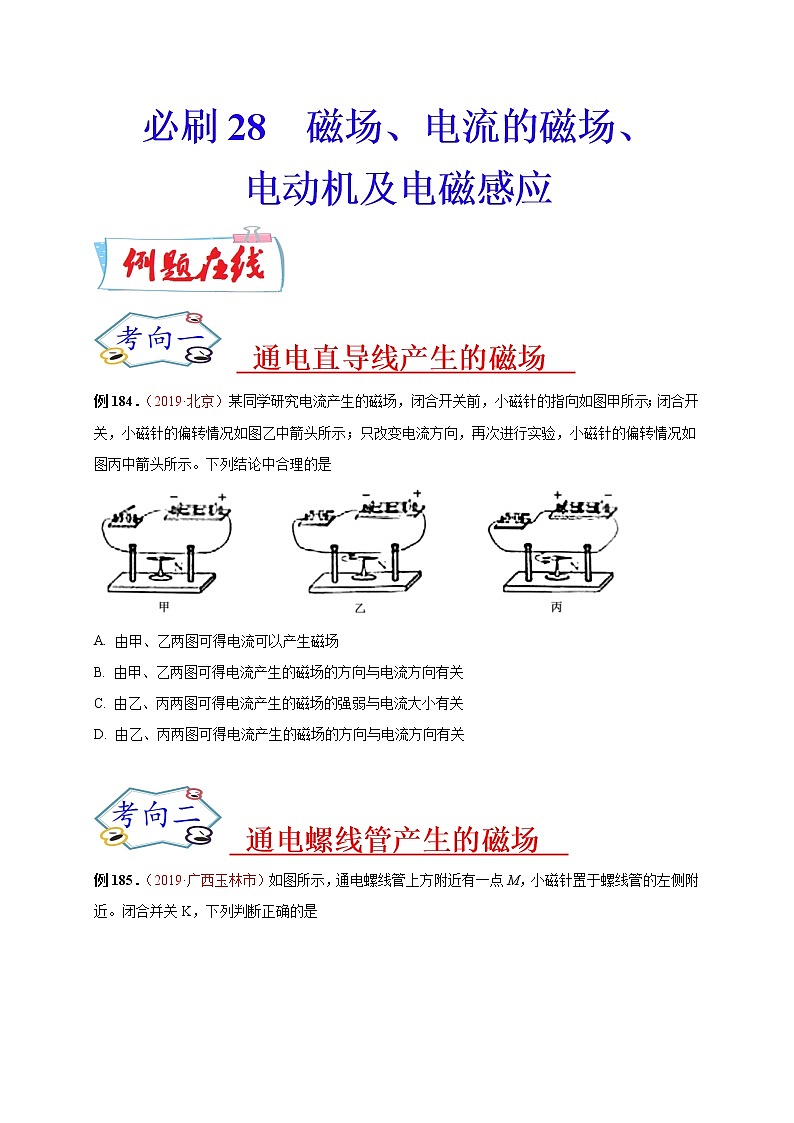

初中物理中考复习 必刷28 磁场、电流的磁场、电动机及电磁感应(原卷版)
展开必刷28 磁场、电流的磁场、
电动机及电磁感应
通电直导线产生的磁场
例184.(2019·北京)某同学研究电流产生的磁场,闭合开关前,小磁针的指向如图甲所示;闭合开关,小磁针的偏转情况如图乙中箭头所示;只改变电流方向,再次进行实验,小磁针的偏转情况如图丙中箭头所示。下列结论中合理的是
A. 由甲、乙两图可得电流可以产生磁场
B. 由甲、乙两图可得电流产生的磁场的方向与电流方向有关
C. 由乙、丙两图可得电流产生的磁场的强弱与电流大小有关
D. 由乙、丙两图可得电流产生的磁场的方向与电流方向有关
通电螺线管产生的磁场

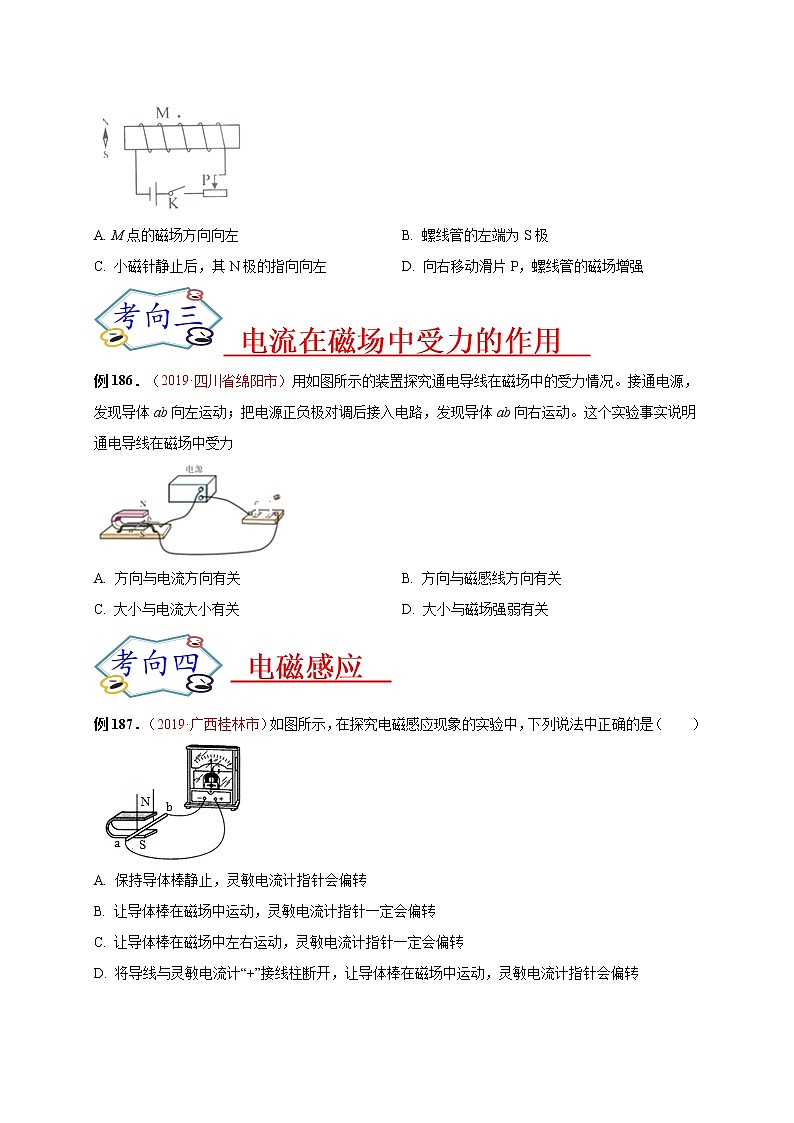

例185.(2019·广西玉林市)如图所示,通电螺线管上方附近有一点M,小磁针置于螺线管的左侧附近。闭合并关K,下列判断正确的是
A. M点的磁场方向向左 B. 螺线管的左端为S极
C. 小磁针静止后,其N极的指向向左 D. 向右移动滑片P,螺线管的磁场增强
电流在磁场中受力的作用
例186.(2019·四川省绵阳市)用如图所示的装置探究通电导线在磁场中的受力情况。接通电源,发现导体ab向左运动;把电源正负极对调后接入电路,发现导体ab向右运动。这个实验事实说明通电导线在磁场中受力
A. 方向与电流方向有关 B. 方向与磁感线方向有关
C. 大小与电流大小有关 D. 大小与磁场强弱有关
电磁感应
例187.(2019·广西桂林市)如图所示,在探究电磁感应现象的实验中,下列说法中正确的是( )
A. 保持导体棒静止,灵敏电流计指针会偏转
B. 让导体棒在磁场中运动,灵敏电流计指针一定会偏转
C. 让导体棒在磁场中左右运动,灵敏电流计指针一定会偏转
D. 将导线与灵敏电流计“+”接线柱断开,让导体棒在磁场中运动,灵敏电流计指针会偏转
1.(河南省商丘市五校联考2019-2020学年九年级(上)期末教学质量评估考试物理试题)下列说法正确的是( )
①磁体的磁性越强,能吸引的物质种类就越多
②指南针能够指南北,是由于受到地磁场的作用
③能够自由转动的小磁针静止时,其N极指向地理北极附近
④磁体之间的作用是通过磁场发生的,但磁场并不存在
A. 只有②和③ B. 只有①和② C. 只有③和④ D. 只有①和④
2.(2019·安徽省)直线电流周围磁场磁感线分布和磁场方向的判定方法加图所示。将一枚转动灵活的小磁针放在水平放置的直导线正下方直导线通电的瞬间
A. 若电流方向从南向北,则小磁针顺时针偏转
B. 若电流方向从北向南,则小磁针逆时针偏转
C. 若电流方向从东向西,则小磁针不发生偏转
D. 若电流方向从西向东,则小磁针不发生偏转
3.(河南省邓州市2019-2020学年九年级(上)期末考试物理试题)如图所示电路连接中,当开关S闭合时,下列说法正确的是
A. 螺线管上端为S极,滑片P向左移,弹簧伸长 B. 螺线管上端为N极,滑片P向左移,弹簧缩短
C. 螺线管上端为S极,滑片P向右移,弹簧伸长 D. 螺线管上端为N极,滑片P向右移,弹簧缩短
4.(广东省东莞市2019-2020学年九年级(上)期末联考物理试题)如图所示,电源电压不变。R为滑动变阻器, 弹簧测力计下端挂一条形磁铁,且与电磁铁B在同一竖直线上,将开关S闭合,条形磁铁静止时,测力计的示数为F,则( )
A. 通电螺线管上端为S极
B. 只减少线圈的匝数,测力计的示数较小
C. 将电源正负极对调,测力计的示数变小
D. 当滑片P从上端移向下端时,测力计的示数变大
5.(2019·广东省广州市)图中,表示导线中的电流方向垂直于纸面向里,⊙表示导线中的电流方向垂直于纸面向外,F是磁场对通电导线的作用力.下列哪个选项中,磁场对通电导线的作用力与前图中F的方向相同
A. B.
C. D.
6.(2019·湖北省武汉市)如图所示,在探究通电螺线管外部的磁场分布的实验中,开关闭合后,下列说法正确的是
A. 小磁针甲静止时N极指向右端,小磁针乙静止时N极指向左端
B. 小磁针甲静止时N极指向左端,小磁针乙静止时N极指向右端
C. 小磁针甲和小磁针乙静止时N极均指向右端
D. 小磁针甲和小磁针乙静止时N极均指向左端
7.(2019·云南省昆明市)如图所示,用漆包线(导线表面涂有绝缘漆)绕在纸筒上做成了一个螺线管,用来研究螺线管磁性强弱与哪些因素有关。闭合开关后,发现螺线管能够吸引一些铁钉,要使它能吸引更多铁钉的办法是
A. 在纸筒中插入一根铁芯
B. 减少线圈匝数
C. 使滑动触头P向右滑动
D. 将电源正负极互换
8.(福建省福州市2019-2020学年九年级(上)期末质量抽测物理试题)一电磁铁与静止于粗糙水平桌面上的条形磁铁相邻,如图所示。开关S闭合后,滑片P 向上滑动的过程中,条形磁铁始终保持静止。此过程中条形磁铁所受的摩擦力( )
A. 减小,方向水平向右
B. 减小,方向水平向左
C. 增大,方向水平向右
D. 增大,方向水平向左
9.(海南省海口市丰南中学2019-2020学年九年级(上)期末测试物理试题)如图所示,在螺线管内放入一枚小磁针(涂黑端为N极),当开关S闭合后,小磁针北极的指向将
A. 不动 B. 向外旋90°
C. 向里旋90° D. 旋转180°
10.(河南省商丘市五校联考2019-2020学年九年级(上)期末教学质量评估考试物理试题)如图所示,轻质弹簧下悬挂一个条形磁铁 ,磁铁下方有一 通电螺线管,为使悬挂磁铁的弹簧伸得更短些,下列措施中正确的是( )
A. 滑片P向b端滑动 B. 滑片P向a端滑动 C. 螺线管内插入铁芯 D 把电源两极对调
11.(2019·江苏省扬州市)如图为直流电动机的工作原理图,分析正确的是
A. 改变磁场方向可以改变线圈转动的方向
B. 电动机通电后不转,一定是电路断路
C. 电动机工作过程中,消耗的电能全部转化为机械能
D. 线圈连续转动是靠电磁继电器来实现的
12.(2019·广东省广州市)导线a是闭合电路的一部分,a在磁场中按图中v的方向运动时,能产生感应电流的是(a在A、B选项中与磁感线平行,在C、D选项中垂直于纸面)
A. B.
C. D.
13.(2019·江西省)如图所示,是小安同学自制的一个实验装置.他把带绝缘层的导线绕在塑料管外,导线两端连接着小灯泡,形成闭合电路,管内封闭一个强磁体。沿图中所示方向来回快速摇动装置,小灯泡发光。以下说法正确的是
A. 灯丝中电流方向保持不变 B. 实验现象表明电能够生磁
C. 该现象属于电磁感应现象 D. 此装置与电动机原理相同
14.(2019·天津市)利用图所示的装置,可以进行的实验是( )
A. 探究通电螺线管外部磁场的方向
B. 探究通电导体在磁场中受力情况
C. 探究电磁铁磁性强弱与哪些因素有关
D. 探究导体在磁场中运动时产生感应电流的条件
15.(2019·云南省昆明市)如图是研究产生感应电流的实验,下列说法正确的是
A. 只要导体AB在磁场中运动,电流表的指针就会发生偏转
B. 对调两个磁极方向,电流表的指针偏转方向发生改变
C. 改变导体AB切割磁感线的方向,电流表的指针偏转方向不发生改变
D. 电磁感应是把电能转化成机械能
