初中物理中考复习 必刷29 电磁综合（原卷版）

必刷29  电磁综合

   图片中的电磁现象

例188．（2019·甘肃省天水市）如图所示，对下列图中现象解释不正确的是（  ）

A. 如图是利用安培定则判断通电螺线管的极性

B. 如图是发电机原理装置图

C. 如图是电动机原理装置图

D. 如图中动圈式话筒是根据电流磁效应原理工作的

 电磁综合

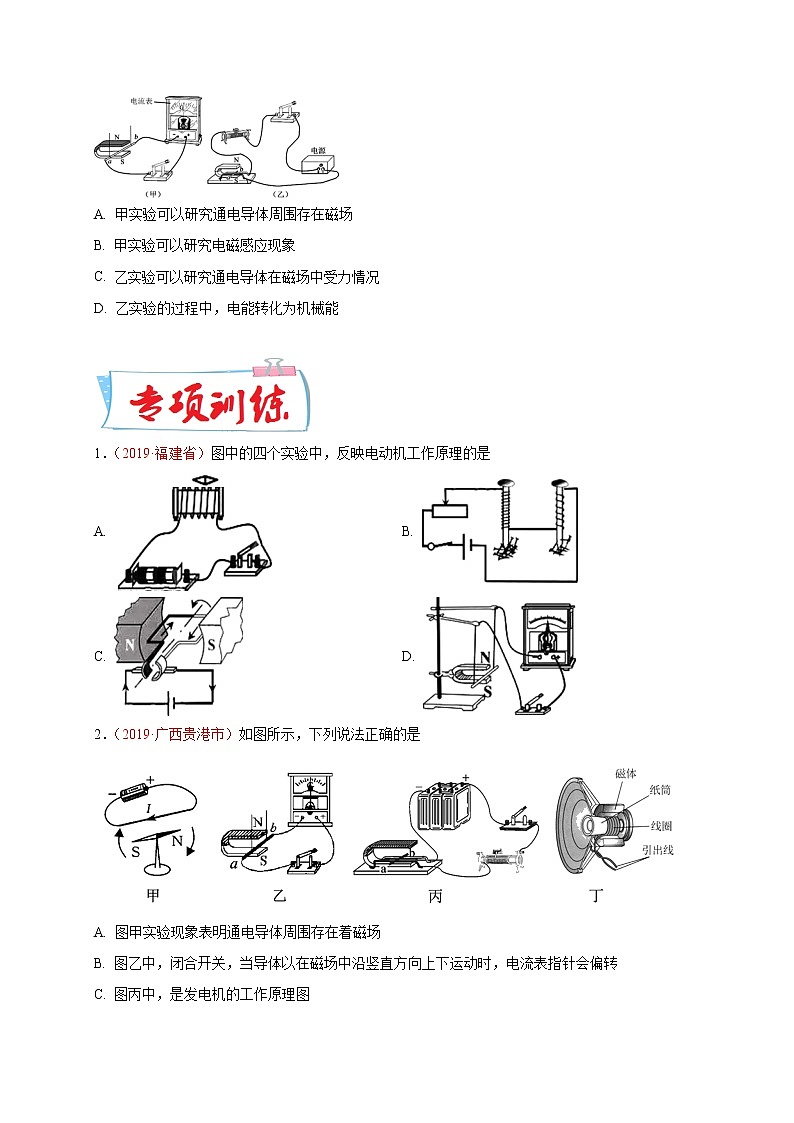

例189．（2019·贵州黔东南、黔西南和黔南州）关于图甲、乙所示的实验，下列说法错误的是

A. 甲实验可以研究通电导体周围存在磁场

B. 甲实验可以研究电磁感应现象

C. 乙实验可以研究通电导体在磁场中受力情况

D. 乙实验的过程中，电能转化为机械能

1．（2019·福建省）图中的四个实验中，反映电动机工作原理的是

A.  B.

C.   D.

2．（2019·广西贵港市）如图所示，下列说法正确的是

A. 图甲实验现象表明通电导体周围存在着磁场

B. 图乙中，闭合开关，当导体以在磁场中沿竖直方向上下运动时，电流表指针会偏转

C. 图丙中，是发电机的工作原理图

D. 图丁中，动圈式扬声器（喇叭）的工作原理和乙图的实验原理相同

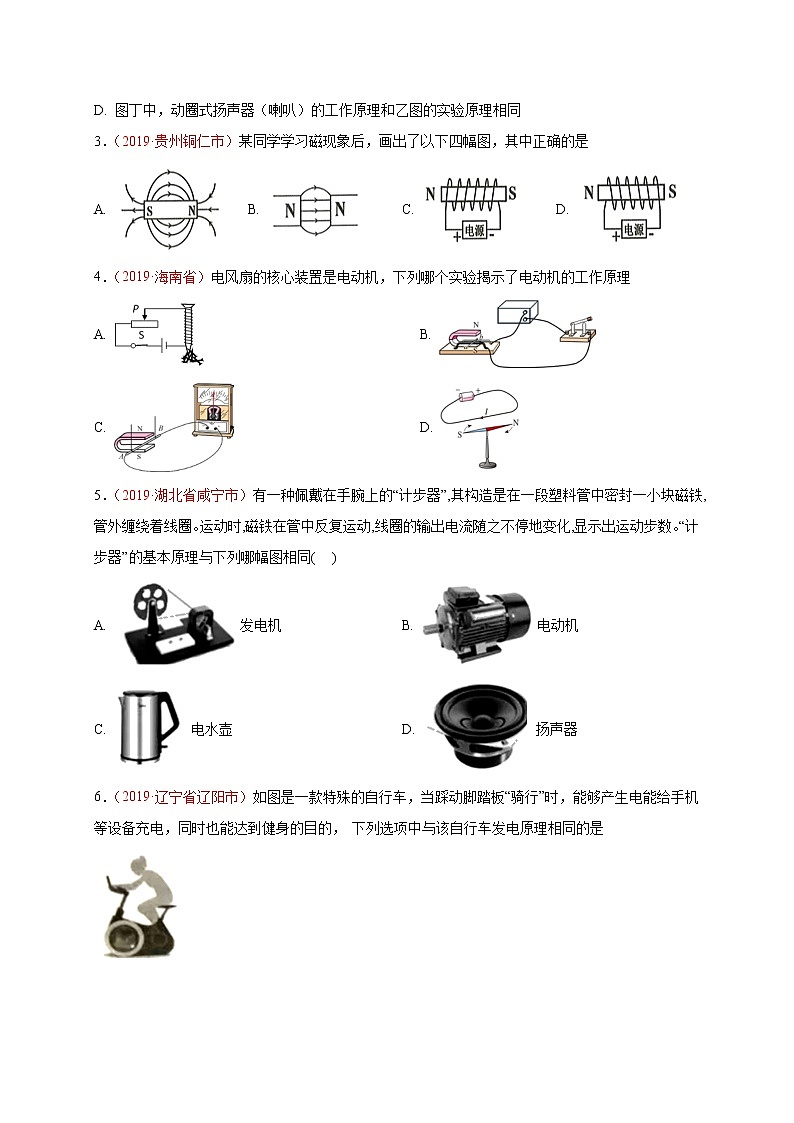

3．（2019·贵州铜仁市）某同学学习磁现象后，画出了以下四幅图，其中正确的是

A.  B.  C.  D.

4．（2019·海南省）电风扇的核心装置是电动机，下列哪个实验揭示了电动机的工作原理

A.  B.

C.  D.

5．（2019·湖北省咸宁市）有一种佩戴在手腕上的“计步器”,其构造是在一段塑料管中密封一小块磁铁,管外缠绕着线圈。运动时,磁铁在管中反复运动,线圈的输出电流随之不停地变化,显示出运动步数。“计步器”的基本原理与下列哪幅图相同(   )

A. 发电机 B. 电动机

C. 电水壶  D. 扬声器

6．（2019·辽宁省辽阳市）如图是一款特殊的自行车，当踩动脚踏板“骑行”时，能够产生电能给手机等设备充电，同时也能达到健身的目的， 下列选项中与该自行车发电原理相同的是

A.  B.

C.  D.

7．（2019·宁夏省）如图所示，下列关于物理实验表述正确的是

A. 图甲实验揭示了电流的周围存在磁场。应用电磁铁

B. 图乙实验揭示了通电导体在磁场中受力运动。应用发电机

C. 图丙实验是电磁感应现象。应用是电动机

D. 图丁实验电源的左端是正极。小磁针A端是S极

8．（2019·山东省青岛市）下列实验与手摇发电机工作原理相同的是（    ）

A. 电磁铁 B. 通电线圈在磁场中扭转

C. 电磁感应 D. 磁场对电流的作用

9．（2019·山东省淄博市）共享电动汽车通过刷卡开锁，实现循环使用。租赁者将带有磁条的租车卡靠近电动汽车的感应器，检测头的线圈中就会产生变化的电流，读取解锁信息。图中能反映刷卡读取信息原理的是

A.  B.

C.  D.

10．（2019·四川省眉山市）关于下列四幅图的叙述中正确的是

A. 如图甲所示，闭合开关，小磁针将发生偏转，依据该现象可制成电动机

B. 如图乙所示，闭合开关，磁场中导体竖直向上运动时电流表指针不偏转

C. 如图丙所示，闭合开关，磁场中导体将运动，依据该现象可制成发电机

D. 如图丁所示，两磁极间的相互作用不需要任何物质就可以直接发生作用

11．（2019·云南省）如图所示的实验中,相关现象说法正确的是

A. 图甲中闭合开关,通电螺线管右端为N极

B. 图乙中通电导线周围存在着磁场,将小磁针移走,该磁场消失

C. 图丙中闭合开关,导体ab左右运动,灵敏电流计指针不会偏转

D. 图丁中闭合开关,仅对调磁体的N.S极,导体ab所受磁场力方向相反

12．（2019·四川省攀枝花市）电磁感应广泛应用于我们日常生活中，下列哪种设备应用了电磁感应原理（  ）

A. 风力发电机 B. 电风扇

C. 电铃 D. 扬声器

13．（河南省商丘市五校联考2019-2020学年九年级（上）期末教学质量评估考试物理试题）纯电动汽车在正常行使时，其能量的转化情况与下列哪幅图相同（　　）

A. 动圈式话简 B. 奥斯特实验

C. 磁场对通电导体的作用 D. 电磁感应现象

14．（北京市昌平区2019-2020学年九年级（上）期末考试物理试题）新能源汽车被越来越多的家庭所接受，其核心部件之一是电动机，图中能说明电动机工作原理的是

A.  B.

C.  D.

15．（北京市大兴区2019-2020学年度九年级（上）期末考试物理试题）如图所示的四个实验中，跟电磁感应现象有关的是

A. 甲图中，将磁铁靠近小磁针，小磁针发生了偏转

B. 乙图中，将磁铁靠近钢棒，钢棒可以吸引小铁钉

C. 丙图中，闭合开关后线圈发生了转动

D. 丁图中，线圈转动时小灯泡开始发光

16．（北京市大兴区2019-2020学年度九年级（上）期末考试物理试题）如图所示的四个实验，对实验现象的理解或者解释正确的是

A. 甲图中悬挂起来保持静止状态的条形磁铁指向南北，是因为地磁场对磁铁有作用力

B. 乙图中只根据通电螺线管周围的铁粉分布规律，可以判断出通电螺线管两端的极性

C. 丙图中只根据条形磁铁周围的铁粉分布规律，可以了解磁铁周围磁场强弱分布规律

D. 丁图中闭合开关小磁针发生偏转，可以说明电流周围存在磁场

17．（2019·江苏省扬州市）如图为直流电动机的工作原理图，分析正确的是

A. 改变磁场方向可以改变线圈转动的方向

B. 电动机通电后不转，一定是电路断路

C. 电动机工作过程中，消耗的电能全部转化为机械能

D. 线圈连续转动是靠电磁继电器来实现的

18．（2019·重庆市A卷）以下对电和磁相关描述正确的是

A. 所有电器只能用三孔插座

B. 摩擦起电的实质是产生了电子

C. 电风扇可以将电能转化为机械能

D. 地磁场周围的磁感应线是真实存在的

19．（河南省邓州市2019-2020学年九年级（上）期末考试物理试题）如图为一款“智能家居照明灯"的电路，灯L天暗时自动发光，天亮时自动熄灭。控制电路中，电源电压恒定，R1为定值电阻，R2为光敏电阻，其阻值随光照强度而变化。以下说法正确的是

A. R2的阻值随光照强度增大而增大

B. 当光照强度增大时，电压表的示数减小

C. 电磁继电器是利用电流的磁效应原理工作的

D. 若将R1换成阻值稍小的电阻，可延长灯L的发光时间

20．（安徽省潜山市2019-2020学年九年级（上）期末考试物理试题）不属于利用如图所示实验原理工作的是（　　　）

A. 动圈式扬声器 B. 动圈式话筒

C. 变压器 D. 电磁炉

21．（北京市大兴区2019-2020学年度九年级（上）期末考试物理试题）动圈式扬声器，俗称喇叭，它主要由固定的永磁体、音圈和锥形纸盆等构成，如图所示。当音圈中通过大小和方向反复变化的电流时，音圈会发生振动，音圈的振动会带动纸盆振动，于是扬声器就发出声音。下列跟动圈式扬声器有关的说法中正确的是

A. 动圈式扬声器工作时将机械能转化为电能

B. 电动机的工作原理与动圈式扬声器的工作原理相同

C. 发电机的工作原理与动圈式扬声器的工作原理相同

D. 如果音圈中通入大小和方向都不变的电流，动圈式扬声器不能正常工作

22．（2019·湖北省黄冈市）下列有关电和磁的判断正确的是

A. 通电导体周围存在磁场

B. 磁场是由磁感线组成的

C. 互相摩擦的两个物体带同种电荷

D. 摩擦起电实质是创造了电荷

23．（北京市房山区2019-2020学年九年级（上）期末终结性检测物理试题）下列说法中正确的是

A. 磁场和磁感线都是客观存在的

B. 磁体外部的磁感线从磁体的N极发出回到磁体的S极

C. 移动电话是通过电磁波传递信息的

D. 奥斯特实验说明通电导体周围存在磁场
