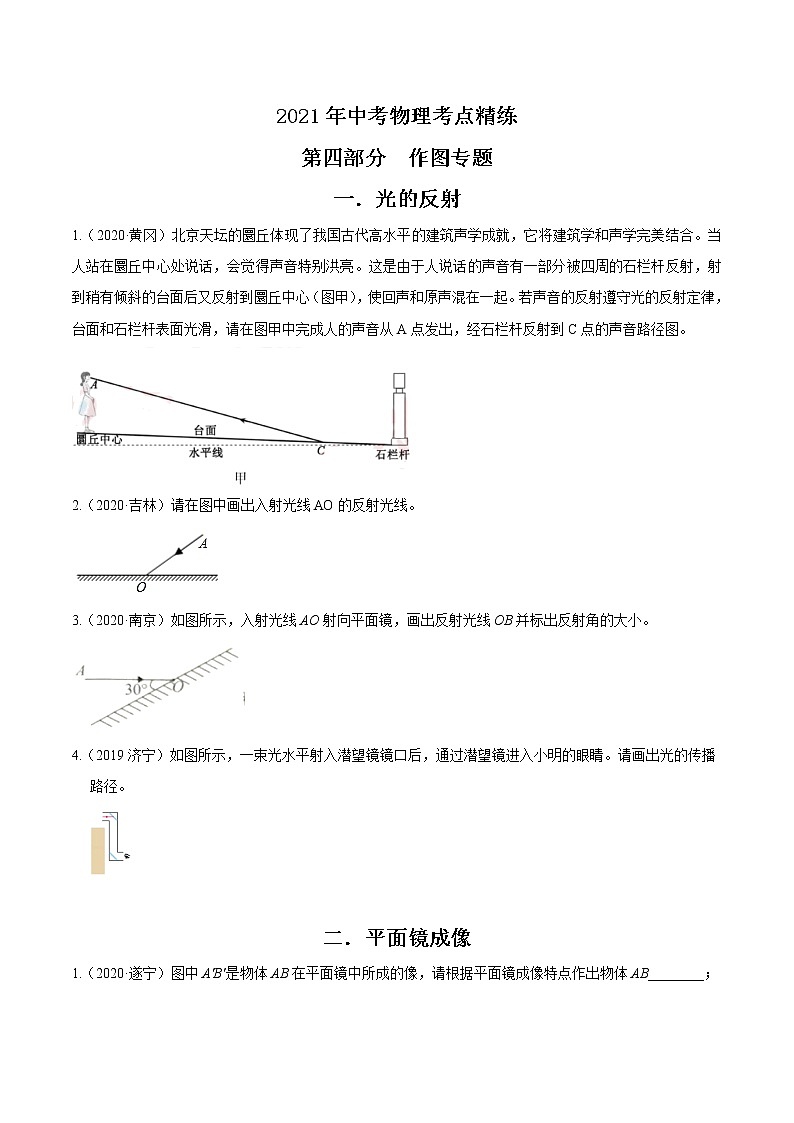

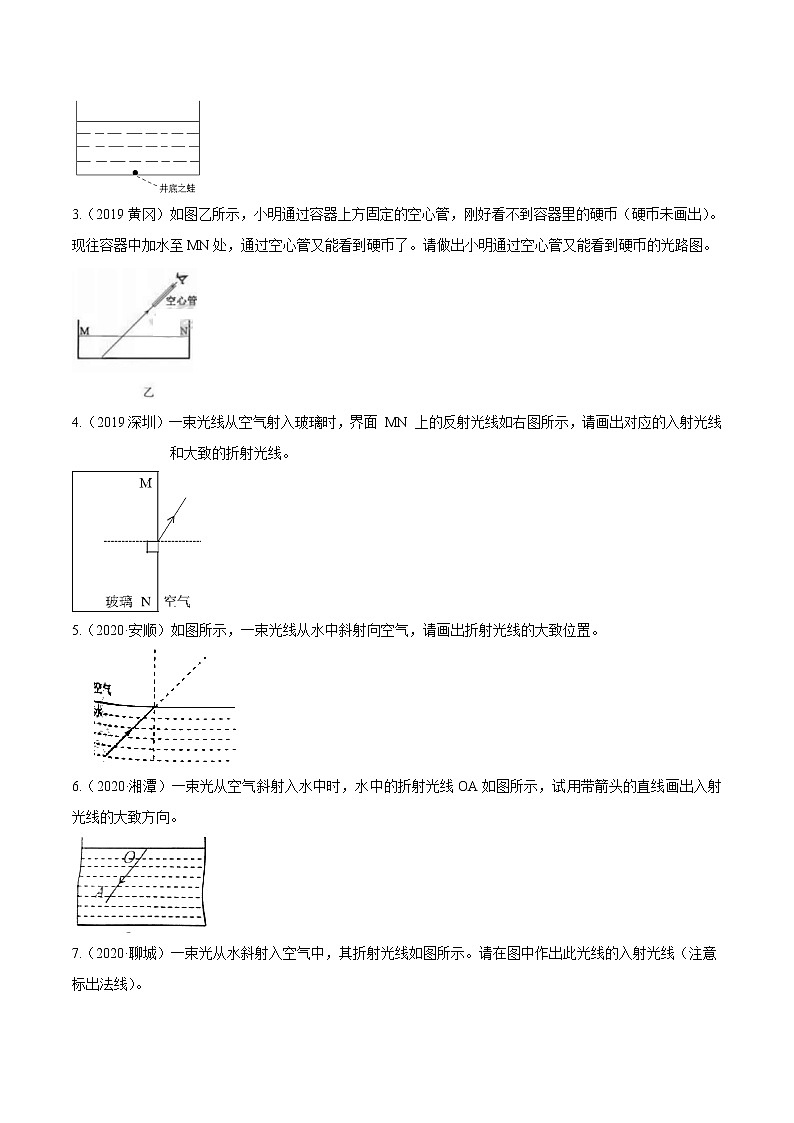

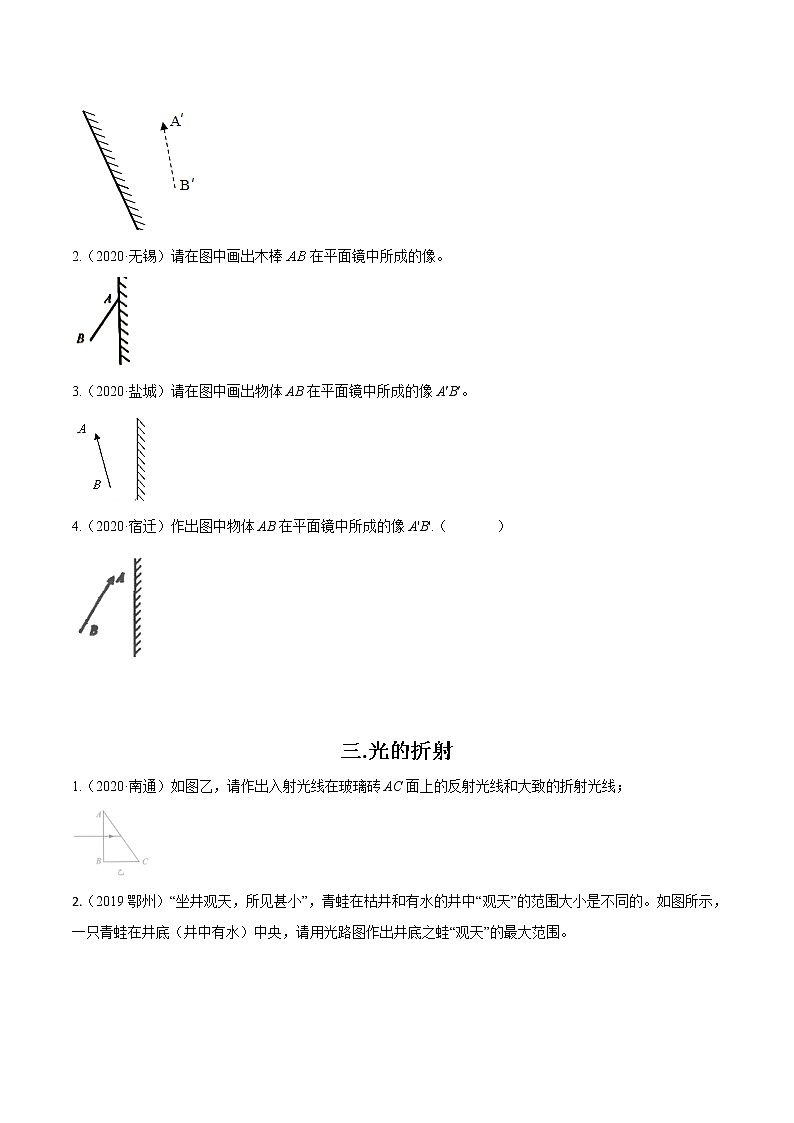

2021年中考物理考点精练第四部分  作图专题一．光的反射1.（2020·黄冈）北京天坛的圜丘体现了我国古代高水平的建筑声学成就，它将建筑学和声学完美结合。当人站在圜丘中心处说话，会觉得声音特别洪亮。这是由于人说话的声音有一部分被四周的石栏杆反射，射到稍有倾斜的台面后又反射到圜丘中心（图甲），使回声和原声混在一起。若声音的反射遵守光的反射定律，台面和石栏杆表面光滑，请在图甲中完成人的声音从A点发出，经石栏杆反射到C点的声音路径图。2.（2020·吉林）请在图中画出入射光线AO的反射光线。3.（2020·南京）如图所示，入射光线AO射向平面镜，画出反射光线OB并标出反射角的大小。4.（2019济宁）如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。请画出光的传播路径。 二．平面镜成像1.（2020·遂宁）图中A'B'是物体AB在平面镜中所成的像，请根据平面镜成像特点作出物体AB________；2.（2020·无锡）请在图中画出木棒在平面镜中所成的像。3.（2020·盐城）请在图中画出物体AB在平面镜中所成的像AB。4.（2020·宿迁）作出图中物体AB在平面镜中所成的像A'B'.（       ）  三.光的折射1.（2020·南通）如图乙，请作出入射光线在玻璃砖AC面上的反射光线和大致的折射光线；2.（2019鄂州）“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。如图所示，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。3.（2019黄冈）如图乙所示，小明通过容器上方固定的空心管，刚好看不到容器里的硬币（硬币未画出）。现往容器中加水至MN处，通过空心管又能看到硬币了。请做出小明通过空心管又能看到硬币的光路图。4.（2019深圳）一束光线从空气射入玻璃时，界面 MN 上的反射光线如右图所示，请画出对应的入射光线和大致的折射光线。5.（2020·安顺）如图所示，一束光线从水中斜射向空气，请画出折射光线的大致位置。6.（2020·湘潭）一束光从空气斜射入水中时，水中的折射光线OA如图所示，试用带箭头的直线画出入射光线的大致方向。7.（2020·聊城）一束光从水斜射入空气中，其折射光线如图所示。请在图中作出此光线的入射光线（注意标出法线）。 四．透镜1.（2019武威）如图乙所示，请画出两条光线经过凹透镜后的折射光线。2.（2020·福建）如图，点光源S位于凸透镜一侧。在图中画出S发出的两条光线通过凸透镜后的折射光线。3.（2020·眉山）如图所示，探究凸透镜成像时，F是凸透镜的焦点，S是蜡烛火焰上的一点，试作出S的像S'。4.（2020·扬州）如图，作出入射光线对应的折射光线。5.（2020·淮安）画出图乙中平行于主光轴的入射光线经凸透镜折射后的光线；  五．光学综合作图1.（2019眉山）如图所示，ab是光源S发出经平面镜反射后射向凸透镜焦点F的一条光线，S′是光源S在平面镜中的像。请画出：（1）光源S的位置；（2）光线ab经凸透镜后折射光线的大致位置。2.（2019孝感）如图所示，凸透镜斜放，其主光轴与水平成45°角，F是焦点。一条入射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射，已知折射光线BO与水平成45°角，请完成光路图，画出入射到凸透镜的入射光线和经平面镜反射的反射光线。3.（2019广东）如图所示，ab是经平面镜反射后的一条光线。请在图中画出ab的入射光线和ab经凹透镜折射后的光线。4.（2019自贡）25.（1）有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后，反射光线为a，如图所示。请在图中画出：凸透镜的焦点F；点光源S的位置；光线a经过凸透镜后的折射光线。5.（2020·衡阳）如图所示，请补充平面镜的入射光线和透镜的折射光线，完成光路图。6.（2020·娄底）如图，OA是光源S发出的一条经平面镜反射后的反射光线，反射光线OA经过了凸透镜焦点F．请作出OA的入射光线和经凸透镜折射后的折射光线。7.（2020·青海）如图所示，平面镜垂直于凸透镜主光轴且在凸透镜左侧焦点上，请完成光路图。8.（2020·潍坊）如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。9.（2020·毕节）如图，一束光线竖直向上射向平面镜，经反射后又射向透镜，请完成光路图。
2021年中考物理考点精练（答案）第四部分  作图专题一．光的反射1.（2020·黄冈）北京天坛的圜丘体现了我国古代高水平的建筑声学成就，它将建筑学和声学完美结合。当人站在圜丘中心处说话，会觉得声音特别洪亮。这是由于人说话的声音有一部分被四周的石栏杆反射，射到稍有倾斜的台面后又反射到圜丘中心（图甲），使回声和原声混在一起。若声音的反射遵守光的反射定律，台面和石栏杆表面光滑，请在图甲中完成人的声音从A点发出，经石栏杆反射到C点的声音路径图。【答案】【解析】根据光的反射定律：反射光线与入射光线与法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角。若声音的反射遵守光的反射定律，在台面的C点作出入射线，与入射线与石栏杆表面相交点，将其与A点连接即为人声音的入射线；如图所示：2.（2020·吉林）请在图中画出入射光线AO的反射光线。【答案】【解析】过入射点O垂直于镜面作出法线，根据反射光线和入射光线分居法线的两侧，反射角等于入射角，在法线左侧做出反射光线OB，如图所示：3.（2020·南京）如图所示，入射光线AO射向平面镜，画出反射光线OB并标出反射角的大小。 【答案】【解析】做出法线，入射光线与镜面的夹角是30°，所以入射角为90°-30°=60°根据反射角等于入射角做出反射光线。反射角也为60°，如图所示：4.（2019济宁）如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。请画出光的传播路径。【答案】。【解答】解：潜望镜内平面镜与水平面成45°角，由光的反射定律可知，反射光线与入射光线垂直；过反射点作竖直向下的反射光线，再过二次反射点作垂直于入射光线的反射光线。如图所示： 二．平面镜成像1.（2020·遂宁）图中A'B'是物体AB在平面镜中所成的像，请根据平面镜成像特点作出物体AB________；【答案】       【解析】先根据像与物关于平面镜对称，作出平面镜中像点A′、B′关于镜面的对称点A、B,连结A、B即为物体AB,如下图2.（2020·无锡）请在图中画出木棒在平面镜中所成的像。【答案】【解析】根据平面镜成像规律：由于点在平面镜上，所以的像也在平面镜上，与重合；过点作出相对于镜面的对称点，则为的像，然后用虚线连接，为的像，如图所示：3.（2020·盐城）请在图中画出物体AB在平面镜中所成的像AB。【答案】【解析】先作出端点AB关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示：4.（2020·宿迁）作出图中物体AB在平面镜中所成的像A'B'.（       ）【答案】【解析】根据平面镜的成像规律，在镜的右侧作出物体点A、B的虚像点A'、B'，再用虚线连接A'、B'，这就是物体AB在平面镜中所成的像。如下图所示。  三.光的折射1.（2020·南通）如图乙，请作出入射光线在玻璃砖AC面上的反射光线和大致的折射光线；【答案】【解析】过AC面入射点作出法线，根据反射角等于入射角在法线的另一侧画出反射光线；在空气中法线的另一侧作出折射光线，注意折射角大于入射角，如图所示：2.（2019鄂州）“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。如图所示，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。【答案】3.（2019黄冈）如图乙所示，小明通过容器上方固定的空心管，刚好看不到容器里的硬币（硬币未画出）。现往容器中加水至MN处，通过空心管又能看到硬币了。请做出小明通过空心管又能看到硬币的光路图。【答案】4.（2019深圳）一束光线从空气射入玻璃时，界面 MN 上的反射光线如右图所示，请画出对应的入射光线和大致的折射光线。【答案】5.（2020·安顺）如图所示，一束光线从水中斜射向空气，请画出折射光线的大致位置。【答案】【解析】根据光从水中斜射入空气中，折射角大于入射角画出折射光线。如图所示：。6.（2020·湘潭）一束光从空气斜射入水中时，水中的折射光线OA如图所示，试用带箭头的直线画出入射光线的大致方向。【答案】【解析】折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角。图中已知是折射光线，下面是水、上面是空气，首先过折射点画出法线（用虚线），根据“光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角”在法线右侧的空气中画出入射光线；如图所示：7.（2020·聊城）一束光从水斜射入空气中，其折射光线如图所示。请在图中作出此光线的入射光线（注意标出法线）。【答案】【解析】首先画出法线，然后根据光从水中斜射入空气中，折射角大于入射角画出入射光线。如图所示： 四．透镜1.（2019武威）如图乙所示，请画出两条光线经过凹透镜后的折射光线。【答案】2.（2020·福建）如图，点光源S位于凸透镜一侧。在图中画出S发出的两条光线通过凸透镜后的折射光线。【答案】【解析】平行于主光轴的光线经凸透镜折射后将过焦点，过光心的光线经凸透镜折射后传播方向不改变，如图所示：5.（2020·眉山）如图所示，探究凸透镜成像时，F是凸透镜的焦点，S是蜡烛火焰上的一点，试作出S的像S'。【答案】【解析】过光心的光线经凸透镜折射后传播方向不改变，平行于主光轴的光线经凸透镜折射后将过焦点；据此画出两条折射光线，再将两条折射光线反向延长，反向延长线的交点即为发光点S的像点S′．如图所示：4.（2020·扬州）如图，作出入射光线对应的折射光线。【答案】【解析】平行于主光轴的光线经凸透镜折射后折射光线通过焦点；从焦点发出的光线经过凸透镜后会平行于主光轴，据此作出折射光线，如图所示：5.（2020·淮安）画出图乙中平行于主光轴的入射光线经凸透镜折射后的光线；【答案】【解析】平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此可以确定该条入射光线对应的折射光线，如图所示：  五．光学综合作图1.（2019眉山）如图所示，ab是光源S发出经平面镜反射后射向凸透镜焦点F的一条光线，S′是光源S在平面镜中的像。请画出：（1）光源S的位置；（2）光线ab经凸透镜后折射光线的大致位置。【答案】2.（2019孝感）如图所示，凸透镜斜放，其主光轴与水平成45°角，F是焦点。一条入射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射，已知折射光线BO与水平成45°角，请完成光路图，画出入射到凸透镜的入射光线和经平面镜反射的反射光线。【答案】3.（2019广东）如图所示，ab是经平面镜反射后的一条光线。请在图中画出ab的入射光线和ab经凹透镜折射后的光线。【答案】【解答】解：（1）先过入射点画出法线，根据反射角等于入射角在法线的右侧画出入射光线；（2）ab的延长线过凹透镜的焦点，则折射光线平行于凹透镜的主光轴射出，如图所示：4.（2019自贡）25.（1）有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后，反射光线为a，如图所示。请在图中画出：凸透镜的焦点F；点光源S的位置；光线a经过凸透镜后的折射光线。 【答案】5.（2020·衡阳）如图所示，请补充平面镜的入射光线和透镜的折射光线，完成光路图。【答案】【解析】经过入射点作出法线，因为反射光线与镜面的夹角是45°，所以反射角为90°﹣45°＝45°．根据反射角与入射角相等作出入射光线；反射光线平行于凸透镜的主光轴，经过凸透镜后折射光线过焦点，如图所示：6.（2020·娄底）如图，OA是光源S发出的一条经平面镜反射后的反射光线，反射光线OA经过了凸透镜焦点F．请作出OA的入射光线和经凸透镜折射后的折射光线。【答案】【解析】过反射点垂直于镜面作出法线，根据反射光线与入射光线分居法线两侧，反射角等于入射角，在法线左侧作出入射光线，对于凸透镜，过焦点的光线经凸透镜折射后，其折射光线平行于主光轴；如图所示。7.（2020·青海）如图所示，平面镜垂直于凸透镜主光轴且在凸透镜左侧焦点上，请完成光路图。【答案】【解析】根据平行于主光轴的光线经凸透镜折射后通过焦点，画出经凸透镜折射后的光线；平面镜垂直于凸透镜主光轴且在凸透镜左侧焦点上，射向焦点的光线入射到平面镜上，入射点为F，法线与凸透镜主光轴重合，根据反射角等于入射角，画出反射光线；该反射光线是从凸透镜焦点发出的，经凸透镜再次折射后将平行于主光轴射出，如图所示：8.（2020·潍坊）如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。【答案】【解析】过平面镜做A点的对称点A′，连接A′B交平面镜与点O，OB即为反射光线，连接AO，即为折射光线(也是OB对应的入射光线)，如图所示：9.（2020·毕节）如图，一束光线竖直向上射向平面镜，经反射后又射向透镜，请完成光路图。【答案】【解析】由图知道，入射光线垂直于凸透镜的主光轴斜射到平面镜上，与平面镜夹角为45°，所以，其入射角为90°-45°=45°，所以，反射角也为45°，即反射光线会与主光轴平行。首先过入射点作出法线，然后根据反射角等于入射角作出反射光线；再根据平行于主光轴的光线经凸透镜折射后，折射光线过焦点，作出折射光线，如下图所示：
