高中粤教版 (2019)第二节 决定导体电阻大小的因素完整版课件ppt

这是一份高中粤教版 (2019)第二节 决定导体电阻大小的因素完整版课件ppt，共26页。PPT课件主要包含了复习回顾，实验与探究，限流接法简单，限流法，分压法，外接法，内接法，控制变量法，电阻定律，表达式等内容，欢迎下载使用。

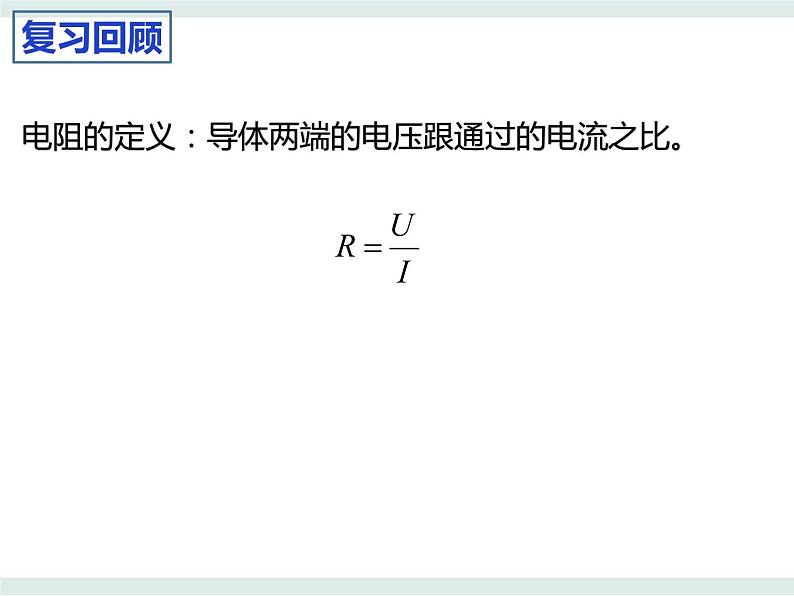

电阻的定义：导体两端的电压跟通过的电流之比。

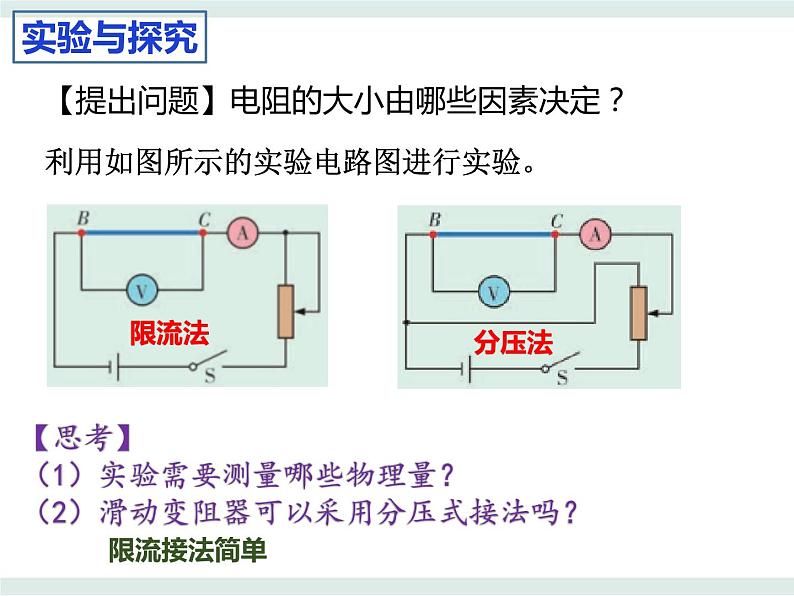

【思考】（1）实验需要测量哪些物理量？（2）滑动变阻器可以采用分压式接法吗？
利用如图所示的实验电路图进行实验。
【提出问题】电阻的大小由哪些因素决定？

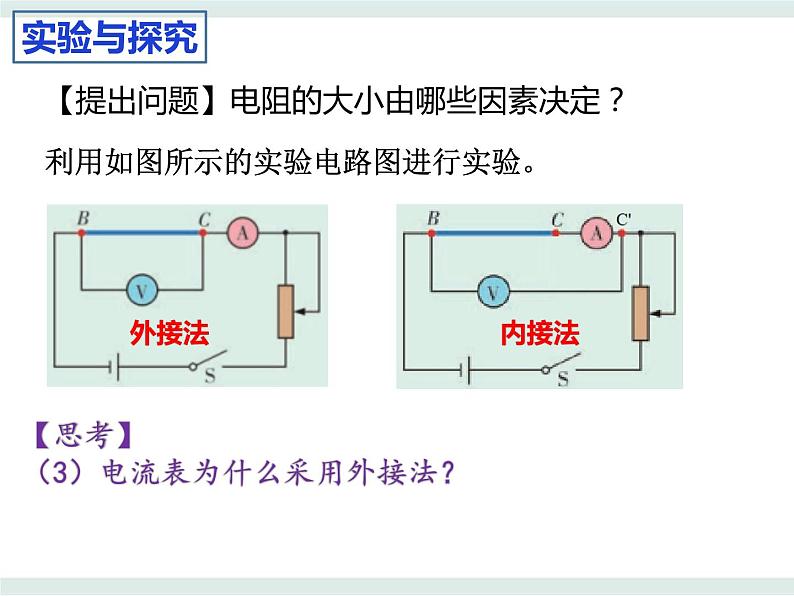

【思考】（3）电流表为什么采用外接法？

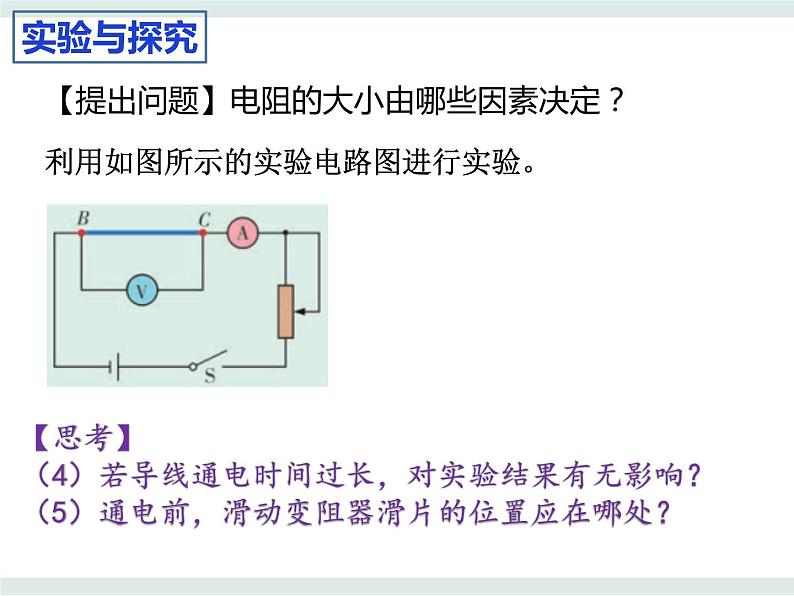

【思考】（4）若导线通电时间过长，对实验结果有无影响？（5）通电前，滑动变阻器滑片的位置应在哪处？

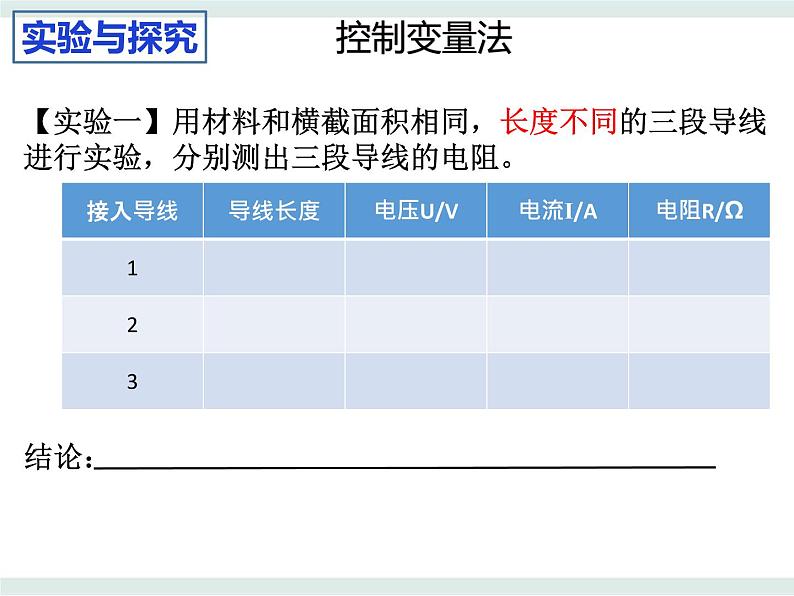

【实验一】用材料和横截面积相同，长度不同的三段导线进行实验，分别测出三段导线的电阻。

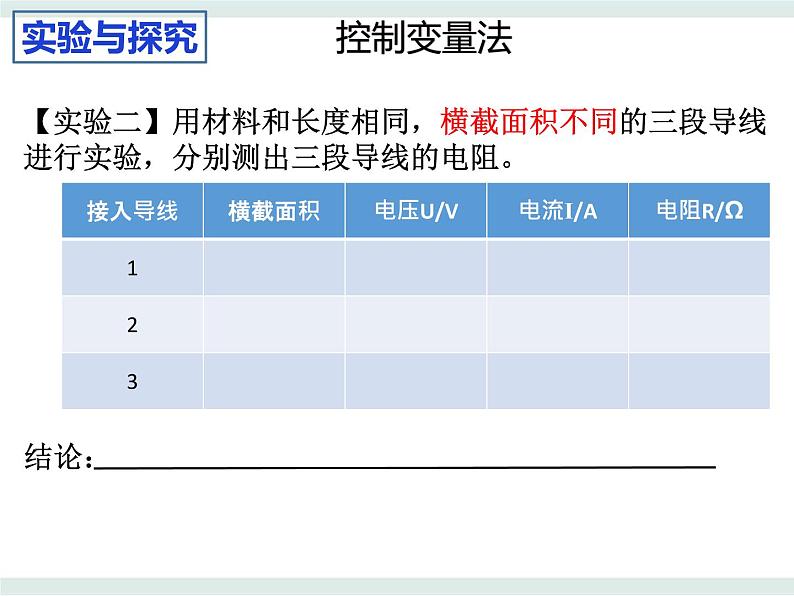

【实验二】用材料和长度相同，横截面积不同的三段导线进行实验，分别测出三段导线的电阻。

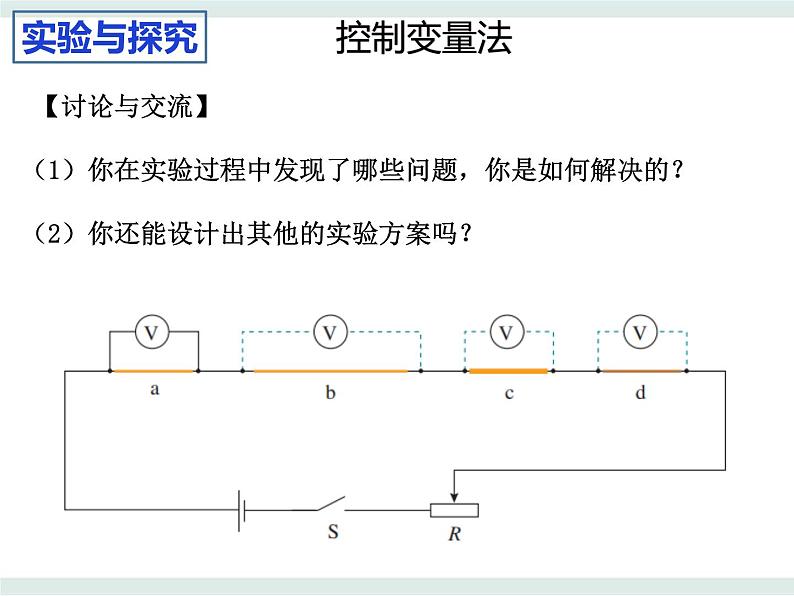

【讨论与交流】（1）你在实验过程中发现了哪些问题，你是如何解决的？（2）你还能设计出其他的实验方案吗？
【思考】（1）为什么滑动变阻器能够改变电阻的大小？（2）白炽灯、日光灯的灯丝什么时候最容易烧断？
1、内容：在一定温度下，均匀导体的电阻 R 与它的长度 l 成正比，与它的横截面积 S 成反比。
【练1】滑动变阻器的结构如图，金属电阻丝绕在绝缘瓷筒上，A、B是其两个引出端，C、D是金属杆的两个端点，可在杆上滑动的金属滑片P把金属杆与电阻丝连接起来（可接触部位的绝缘漆已被刮去）。如果把A和C接线柱连入电路中，当滑片P由B向A移动时，接入电路中的电阻阻值是如何变化的？请说明理由。
【练2】(单)如图所示，厚薄均匀的矩形金属薄片边长ab＝2bc，当将A与B接入电路或将C与D接入电路中时电阻之比RAB∶RCD为A．1∶4　　　　　　　　 B．1∶2C．2∶1 D．4∶1
【练3】(单)一根长为L的均匀金属电阻丝电阻为R，现将其拉长为原来的2倍，设温度不变，则其电阻为A．R B．2RC．4R D．8R
1、物理意义：反映材料导电性能的物理量。
当l、S 一定时，电阻率ρ越大，电阻R越大，该材料的导电性能越差。
金属与合金哪种材料的电阻率大？
各种材料的电阻率都随温度的变化而变化。(1)金属的电阻率随温度升高而增大(可用于制造电阻温度计)；(2)半导体和电介质的电阻率随温度的升高而减小(半导体的电阻率随温度变化较大,应用于制成热敏电阻);(3)有些合金如锰铜、镍铜的电阻率几乎不受温度变化的影响(可用来制作标准电阻)；(4)当温度降低到绝对零度附近时，某些材料的电阻率突然减小到零成为超导体。
特别提醒：(1)导体的电阻由导体本身决定，还与温度有关，而与导体两端的电压、通过导体的电流无关；(2)在同一段导体的拉伸或压缩形变中，导体的横截面积、长度变化，但体积不变。
电阻与电阻率的区别与联系
【练4】(单)下列关于导体的电阻及电阻率的说法中，正确的是A．导体对电流的阻碍作用叫做导体的电阻，因此，只有导体有电流通过时，才具有电阻B．由R＝U/I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C．将一根导线一分为二，则半根导线的电阻和电阻率都是原来的二分之一D．随温度降低某些金属、合金和化合物的电阻率会突然减小为零，这种现象叫做超导现象
【练5】(单)关于导体材料的电阻率，下列说法中正确的是A．把一根长导线截成等长的三段，则每段的电阻率都是原来的1/3B．导体材料的电阻率随温度的升高而增大C．纯金属的电阻率比由它组成的合金的电阻率小D．电阻率是反映导体材料导电性能好坏的物理量，电阻率越大的导体，电阻一定大
金属导体电阻率约为10-8～10-6Ω·m绝缘体的电阻率约为108～1018Ω·m半导体的电阻率介于导体与绝缘体之间
（半导体材料：锗、硅、砷化镓等）⑴半导体的热敏特性 ⑵半导体的光敏特性⑶半导体导电特性的应用与发展①制作半导体传感器、热敏电阻、光敏电阻等．②制作晶体二极管、三极管等电子器件．③制作集成电路、超大规模集成电路，半导体制造技术推动个人计算机快速发展
某些物质当温度降低到某一极低温度附近时，它们的电阻率会忽然减小到无法测量的程度，可认为它们的电阻率突然变为零——超导现象。 能够发生超导现象的物质——超导体 材料由正常状态转变为超导状态的温度，称为该超导材料的临界温度。 能够发生超导现象的物质不限于金属，可以是合金、化合物，也可以是半导体。 目前，科学家们正积极研究高临界温度的超导材料。
【练6】(单)现有半球形导体材料，接成如图所示甲、乙两种形式，则两种接法的电阻之比R甲∶R乙为A．1∶1 B．1∶2C．2∶1 D．1∶4
1、有一根细长而均匀的金属材料，长为 l ，电阻率为 ρ ，横截面积外方(正方形)内圆，正方形边长为 a ，如图所示，现把它沿垂直纸面方向接入电路中，当电压为 U 时，电流为 I ，内圆的直径为多大？
1、如图所示，P是一根表面均匀地镀有很薄的发热电阻膜的长陶瓷管，其长度为l，直径为D，镀膜材料的电阻率为ρ。管的两端有导电箍M、N，现把它接入某电路，用电压表测得M、N两端的电压为U，用电流表测得通电电阻膜的电流为I，试推导计算膜层厚度h的公式。
