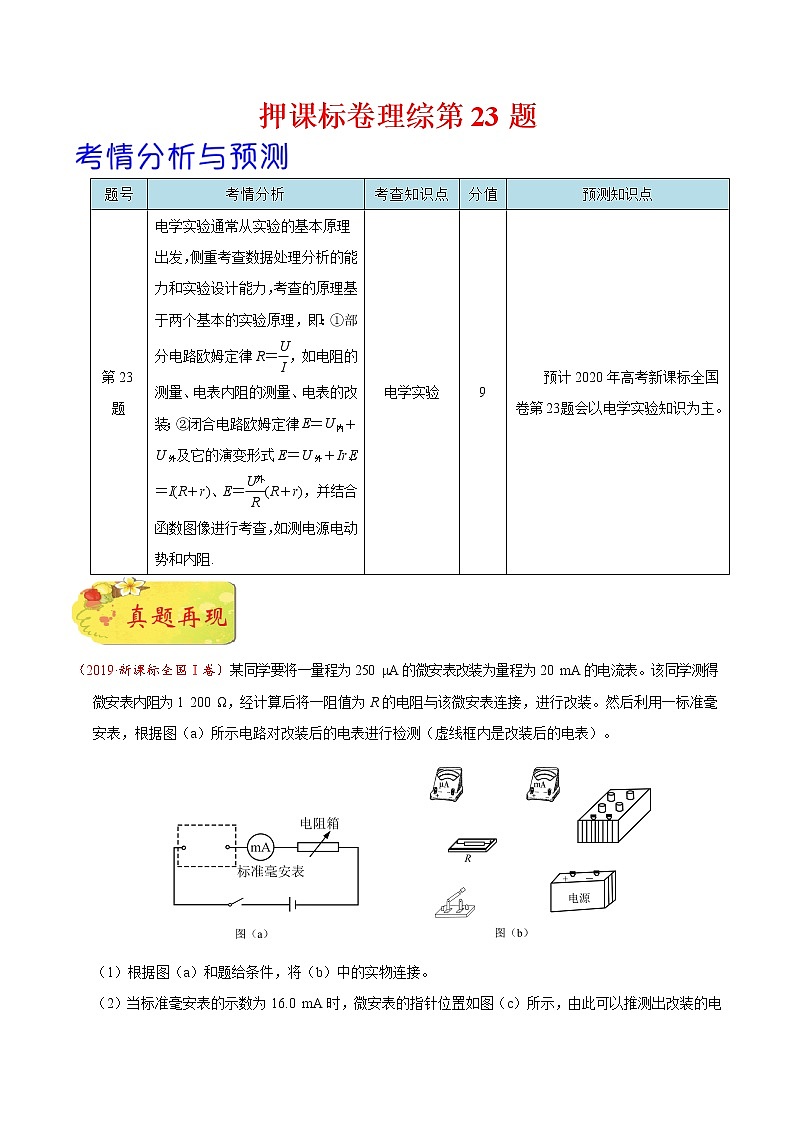

押课标卷理综第23题
题号
考情分析
考查知识点
分值
预测知识点
第23题
电学实验通常从实验的基本原理出发，侧重考查数据处理分析的能力和实验设计能力，考查的原理基于两个基本的实验原理，即：①部分电路欧姆定律R＝，如电阻的测量、电表内阻的测量、电表的改装；②闭合电路欧姆定律E＝U内＋U外及它的演变形式E＝U外＋Ir、E＝I(R＋r)、E＝(R＋r)，并结合函数图像进行考查，如测电源电动势和内阻.[来源:学,科,
电学实验
9
预计2020年高考新课标全国卷第23题会以电学实验知识为主。
（2019·新课标全国Ⅰ卷）某同学要将一量程为250 μA的微安表改装为量程为20 mA的电流表。该同学测得微安表内阻为1 200 Ω，经计算后将一阻值为R的电阻与该微安表连接，进行改装。然后利用一标准毫安表，根据图（a）所示电路对改装后的电表进行检测（虚线框内是改装后的电表）。
（1）根据图（a）和题给条件，将（b）中的实物连接。

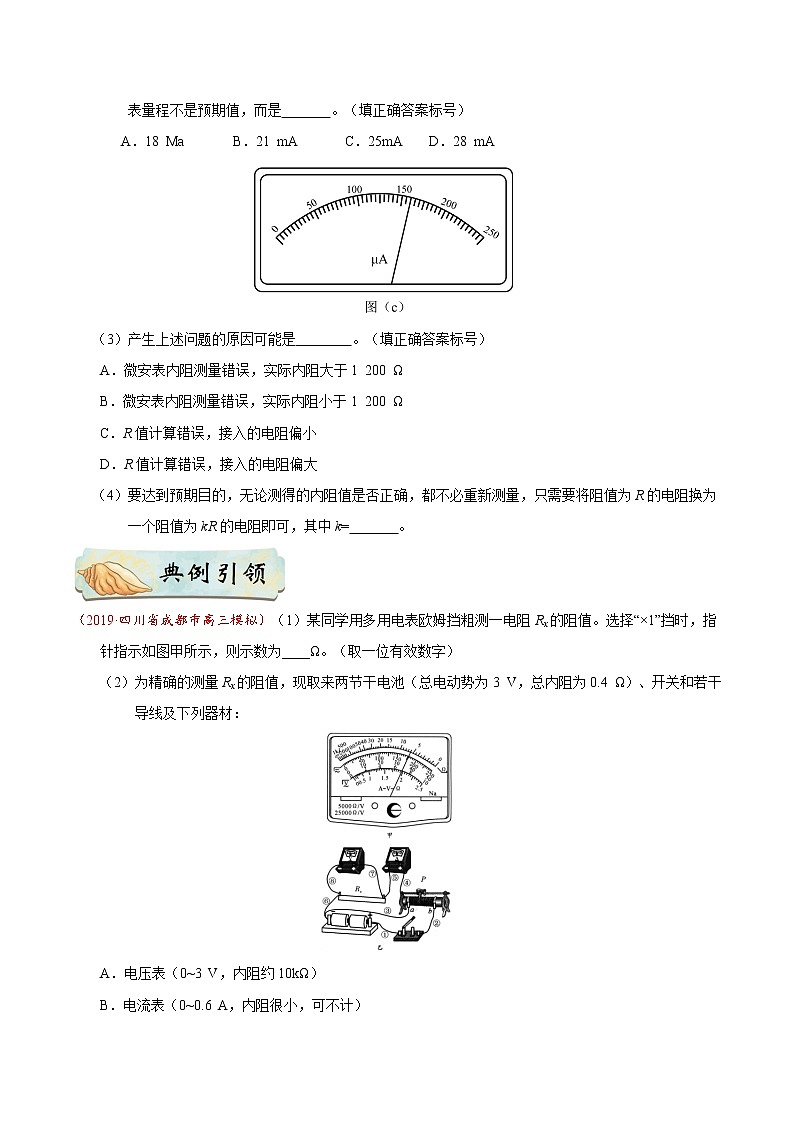

（2）当标准毫安表的示数为16.0 mA时，微安表的指针位置如图（c）所示，由此可以推测出改装的电表量程不是预期值，而是 。（填正确答案标号）
A．18 Ma B．21 mA C．25mA D．28 mA
（3）产生上述问题的原因可能是 。（填正确答案标号）
A．微安表内阻测量错误，实际内阻大于1 200 Ω
B．微安表内阻测量错误，实际内阻小于1 200 Ω
C．R值计算错误，接入的电阻偏小
D．R值计算错误，接入的电阻偏大
（4）要达到预期目的，无论测得的内阻值是否正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为kR的电阻即可，其中k= 。
（2019·四川省成都市高三模拟）（1）某同学用多用电表欧姆挡粗测一电阻Rx的阻值。选择“×1”挡时，指针指示如图甲所示，则示数为____Ω。（取一位有效数字）
（2）为精确的测量Rx的阻值，现取来两节干电池（总电动势为3 V，总内阻为0.4 Ω）、开关和若干导线及下列器材：
A．电压表（0~3 V，内阻约10kΩ）
B．电流表（0~0.6 A，内阻很小，可不计）

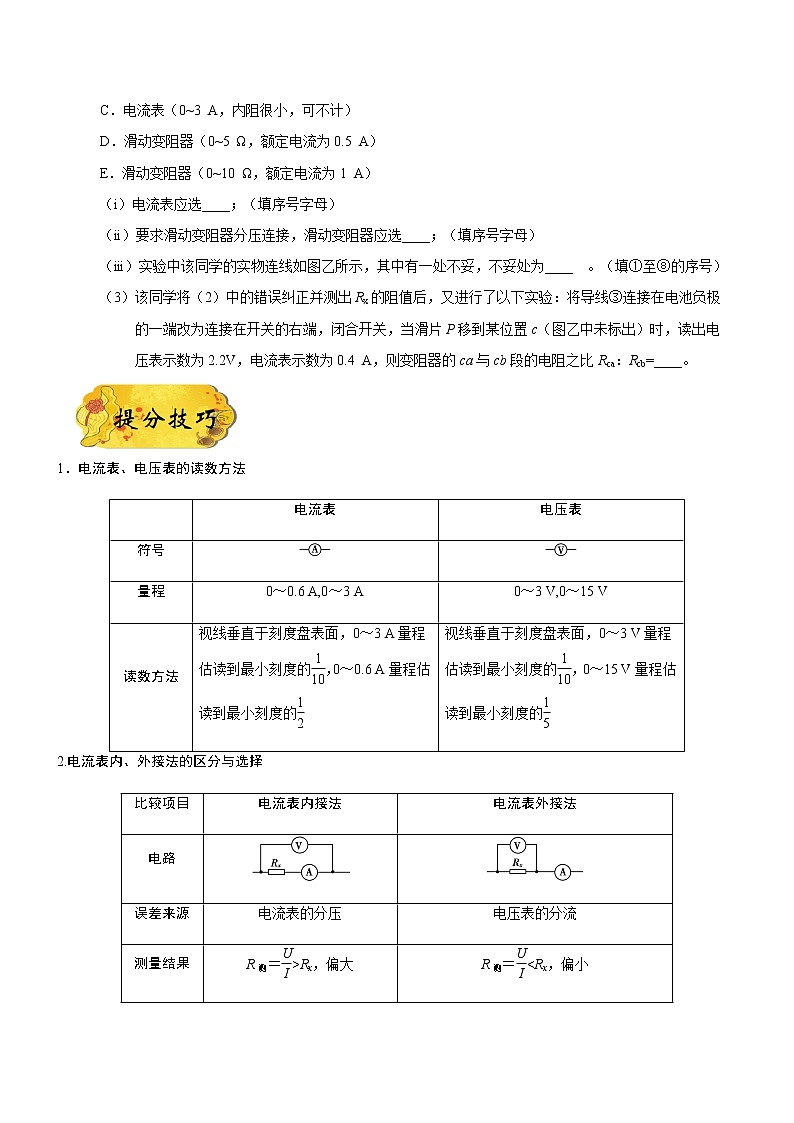

C．电流表（0~3 A，内阻很小，可不计）
D．滑动变阻器（0~5 Ω，额定电流为0.5 A）
E．滑动变阻器（0~10 Ω，额定电流为1 A）
（i）电流表应选____；（填序号字母）
（ii）要求滑动变阻器分压连接，滑动变阻器应选____；（填序号字母）
（iii）实验中该同学的实物连线如图乙所示，其中有一处不妥，不妥处为____ 。（填①至⑧的序号）
（3）该同学将（2）中的错误纠正并测出Rx的阻值后，又进行了以下实验：将导线③连接在电池负极的一端改为连接在开关的右端，闭合开关，当滑片P移到某位置c（图乙中未标出）时，读出电压表示数为2.2V，电流表示数为0.4 A，则变阻器的ca与cb段的电阻之比Rca：Rcb=____。
1．电流表、电压表的读数方法
电流表
电压表
符号
量程
0～0.6 A,0～3 A
0～3 V,0～15 V
读数方法
视线垂直于刻度盘表面，0～3 A量程估读到最小刻度的，0～0.6 A量程估读到最小刻度的
视线垂直于刻度盘表面，0～3 V量程估读到最小刻度的，0～15 V量程估读到最小刻度的
2.电流表内、外接法的区分与选择
比较项目
电流表内接法
电流表外接法
电路
误差来源
电流表的分压
电压表的分流
测量结果
R测＝>Rx，偏大
R测＝
Rx≫RA(测大电阻)
RV≫Rx(测小电阻)
3.控制电路[来源:学科网]
限流式接法
分压式接法
4.多用电表的使用“三注意”
(1)电流的流向
由于使用多用电表时不管测量项目是什么，电流都要从电表的“＋”插孔(红表笔)流入，从“－”插孔(黑表笔)流出，所以使用欧姆挡时，多用电表内部电池的正极接的是黑表笔，负极接的是红表笔。
(2)要区分开“机械零点”与“欧姆零点”
“机械零点”在表盘刻度左侧“0”位置。调整的是表盘下边中间的定位螺丝；“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置，调整的是欧姆挡的调零旋钮。
(3)选倍率
测量前应根据估计阻值选用适当的挡位。由于欧姆挡刻度的非线性，使用欧姆挡测电阻时，表头指针偏转过大或过小都有较大误差。通常只使用表盘中间一段刻度范围，指针偏转角度在满偏到满偏之间为测量的有效范围。
若出现指针偏转角太小(即指针所指的刻度值过大)应换用大倍率挡，反之要换用小倍率挡，但换挡后必须进行欧姆挡调零。
1．在描绘小灯泡的伏安特性曲线的实验中，现除了有一个标有5V，2.5w的小灯泡、导线和开关外，还有：
A．直流电源（电动势约为5V，内阻可不计）
B．直流电流表（量程0〜3A，内阻约为0.1Ω)
C．直流电流表（量程0〜600mA，内阻约为0.5Ω)
D．直流电压表（量程0〜15V，内阻约为15kΩ)
E.直流电压表（量程0〜5V，内阻约为5kΩ)
F.滑动变阻器（最大阻值10Ω，允许通过的最大电流为2A)
实验中要求小灯泡两端的电压从零开始变化以便能测量多组数据．
①实验中电流表应选用_____，电压表应选用_____ ．(均用序号字母表示）
②请按要求将图中所示的器材连成实验电路____________．
③某同学通过实验正确做出小灯泡的伏安特性曲线如下图甲所示．现把实验中使用的小灯泡接到下图乙所示的电路中，其中电源电动势E=6V，内阻r=1Ω，定值电阻R=4Ω，此时灯泡的实际功率为________W．(结果保留三位有效数字）
2．为探究小灯泡的电功率P和电压U的关系,小明测量小灯泡的电压U和电流I，利用P=UI得到电功率．实验所使用的小灯泡规格为“3.0V 1.8W”，电源为12V的电池,滑动变阻器的最大阻值为10Ω.
(1)准备使用的实物电路如图甲所示．请将滑动变阻器接入电路的正确位置___.（用笔画线代替导线）
(2)现有10Ω、20Ω和50Ω的定值电阻，电路中的电阻R1应选_______Ω的定值电阻．
(3)测量结束后，应先断开开关，拆除_______两端的导线,再拆除其他导线,最后整理好器材．
(4)小明处理数据后将P、U2描点在坐标纸上，并作出了一条直线，如图乙所示．请指出图象中不恰当的地方____.
3．某同学想要描绘标有“3.8 V，0.3 A”字样小灯泡L的伏安特性曲线，要求测量数据尽量精确，绘制曲线完整，可供该同学选用的器材除了开关、导线外，还有：
电压表V1(量程0~3 V，内阻等于3 kΩ)
电压表V2(量程0~15 V，内阻等于15 kΩ)
电流表A1(量程0~200 mA，内阻等于10 Ω)
电流表A2(量程0~3 A，内阻等于0.1 Ω)
滑动变阻器R1(0~10 Ω，额定电流2 A)
滑动变阻器R2(0~1 kΩ，额定电流0.5 A)
定值电阻R3(阻值等于1 Ω)
定值电阻R4(阻值等于10 Ω)
定值电阻R5(阻值等于1 kΩ)
电源E(E=6 V，内阻不计)
（1）请画出实验电路图，并将各元件字母代码标在该元件的符号旁__________．
（2）该同学描绘出的I–U图象应是下图中的___________．
4．如图1所示为一个多量程电压表的电路，其表头为动圈式直流电流计，量程Ig=10mA、内阻Rg=200Ω，R1、R2为可调电阻．
（1）可调电阻应调为R1= ______Ω；
（2）现发现表头电流计已烧坏，我们要修复该电压表，手边只有一个“量程为2mA、内阻为40Ω”的电流计G2和一个电阻为10Ω的定值电阻R3．要使修复后电压表的满偏电流仍为10mA，请在图2虚框内画出该电压表的修复电路___．
（3）修复后的电路中，可调电阻R2应调为 R2=______Ω；
（4）接着用图3的电路对修复电压表的3V量程表进行校对,V0为标准电压表、V1为修复电压表．发现修复电压表V1的读数始终比标准电压表V0略大．应用以下哪种方法进行微调______．
A．把R1略微调小 B．把R1略微调大
5．某同学设计了一个测量金属丝电阻率的实验方案，实验室提供的器材有:
A．电流表G(内阻Rg=99Ω，满偏电流Ig=3mA)
B．电流表A(内阻约为0.2Ω，量程为0~0.6A)
C．螺旋测微器
D．阻箱R0(0 -9999Ω， 0.5A)
E.滑动变阻器R(5Ω，2A)
F.干电池组(6V，0.05Ω)
G.一个开关和导线若干
他进行了以下操作:
(1).用多用电表粗测金属丝的阻值:当用“×10Ω”挡时发现指针偏转角度过大，他应该换用__________挡(填“×1Ω”或“×100Ω”)，换挡并进行一系列正确操作后，指针静止时如图1所示，则金属丝的阻值约为__________Ω．
(2).该同学为了较精确测量金属丝的阻值，设计了如图2实验电路，其中将电流表G与电阻箱串联改装成量程为0~3V的电压表，则电阻箱的阻值应调为R0=__________Ω．
请根据提供的器材和实验需要，将该同学设计的电路图补画完整___________．
(3).实验数据的测量与电阻率的计算，如果金属丝的长度用L表示，直径用d表示， 电路闭合后，调节滑动变阻器的滑片到合适位置，电流表G的示数为I1，，电流表A的示数为I2，请用已知量和测量量写出计算金属丝电阻率的表达式=__________．
6．某同学欲将量程为300 μA的微安表头G改装成量程为0.3 A的电流表。可供选择的实验器材有：
A．微安表头G（量程300 μA，内阻约为几百欧姆）
B．滑动变阻器R1（0 ~ 10 kΩ）
C．滑动变阻器R2（0 ~ 50 kΩ）
D．电阻箱（0 ~ 9 999 Ω）
E．电源E1（电动势约为1.5 V）
F．电源E2（电动势约为9 V）
G．开关、导线若干
该同学先采用如图甲的电路测量G的内阻，实验步骤如下：
①按图甲连接好电路，将滑动变阻器的滑片调至图中最右端所对应的位置；
②断开S2，闭合S1，调节滑动变阻器的滑片位置，使G满偏；
③闭合S2，保持滑动变阻器的滑片位置不变，调节电阻箱的阻值，使G的示数为200 μA，记下此时电阻箱的阻值。
回答下列问题：
（1）实验中电源应选用_________（填“E1”或“E2”），滑动变阻器应选用________（填“R1”或“R2”）。
（2）若实验步骤③中记录的电阻箱的阻值为R，则G的内阻Rg与R的关系式为 Rg =______。
（3）实验测得G的内阻Rg = 500 Ω，为将G改装成量程为0.3 A的电流表，应选用阻值为_____Ω的电阻与G_____（填“串联”或“并联”）。
（4）接着该同学利用改装后的电流表A，按图乙电路测量未知电阻Rx的阻值。某次测量时电压表V的示数为1.20 V，表头G的指针指在原电流刻度的250 μA处，则Rx =_______Ω。
7．对某圆柱体的电学性质进行研究：
(1)①用螺旋测微器测量其直径，结果如图(a)所示，则其直径为________mm.
②用多用电表电压挡测量其两端无电压．
③用多用电表欧姆挡粗略测量其电阻为1 500 Ω.
④为精确测量其电阻值，现有以下器材：
A．直流毫安表A1(量程0～2 mA，内阻约为5 Ω)
B．直流电流表A2(量程0～3 A，内阻约为0.5 Ω)
C．直流电压表V1(量程0～15 V，内阻25 kΩ)
D．直流电压表V2(量程0～3 V，内阻5 kΩ)
E．直流电源E(输出电压3 V，内阻可不计)
F．滑动变阻器R(0～15 Ω，允许最大电流10 A)
G．开关一只，导线若干
根据器材的规格和实验要求，在方框1中画出实验电路图，并标明仪器名称符号．
(2)实验发现这个圆柱体还有一个特点：在强磁场作用下用多用电表电压挡测量发现有电压，当磁感应强度分别为1 T、2 T、3 T时，其作为电源的UI特性曲线分别为图(b)中图线甲、乙、丙所示．
①请在方框2中画出测量其电源UI特性的电路图．
②按照这种规律，要使标有100 V,100 W的灯泡正常发光，需要把圆柱体放在磁感应强度为________T的磁场中．
8．某探究小组要尽可能精确地测量电流表A1的满偏电流，可供选用的器材如下：
A．待测电流表A1（满偏电流Ig约为 、内阻约为，表盘刻度均匀、总格数为）
B．电流表A2（量程为0.6A、内阻）
C．电压表V（量程为3V、内阻 ）
D．滑动变阻器（最大阻值为）
E.电源（电动势有3V、内阻约为）
F.开关一个，导线若干
①该小组设计了图甲、图乙两个电路图，其中合理的是______（选填“图甲”或“图乙”）；
②所选合理电路中虚线圈处应接入电表______（选填“”或“”）；
③在开关闭合前，应把滑动变阻器的滑片置于______端（选填“”或“”）；
④在实验中，若所选电表的读数为，电流表A1的指针偏转了格，则可算出待测电流表A1的满偏电流Ig=______。
9．现在要测量一段电阻丝的电阻率ρ，其阻值Rx约为0.5 Ω，允许通过的最大电流为0.5 A.现有如下器材可供选择：
电流表A(量程0.6A，内阻约为0.6Ω)
电压表V(量程3V，内阻约为3kΩ)
待测电阻丝Rx(阻值约为0.5Ω)
标准电阻R0(阻值5Ω)
滑动变阻器R1(5 Ω，2A)
滑动变阻器R2(200 Ω，1.5A)
直流电源E(E＝6 V，内阻不计)
开关S、导线若干
(1)图为四位同学分别设计的测量电路的一部分，你认为合理的是________；
(2)实验中滑动变阻器应该选择________(选填“R1”或“R2”)，并采用________接法；（分压，限流）
(3)根据你在(1)(2)中的选择，在图甲上完成实验电路的连接________；
(4)实验中，如果两电表的读数分别为U和I，测得拉直后电阻丝的长度为L、直径为D，则待测电阻丝的电阻率ρ的计算式为ρ＝________；
(5)用螺旋测微器测量待测电阻丝的直径时读数如图乙所示，则该电阻丝的直径D＝________.
10．为了测定金属丝的电阻率，某实验小组将一段金属丝拉直并固定在米尺上，其两端可作为接线柱，一小金属夹夹在金属丝上，且可在金属丝上滑动．请完成以下内容．
(1)某次用螺旋测微器测该金属丝的直径，示数如图甲所示，则其直径d＝____mm．
(2)实验中先用欧姆表测出该金属丝的阻值约为3Ω．
(3)准备的实验器材如下：
A．电压表V(量程0~3 V，内阻约20 kΩ)
B．定值电阻10Ω
C．定值电阻100Ω
D．蓄电池(电动势约12 V，内阻不计)
E．开关S一只
F．导线若干
实验小组利用上述器材设计并完成实验．实验中通过改变金属夹的位置进行了多次测量，在实验操作和测量无误的前提下，记录了金属丝接入电路中的长度l和相应的电压表的示数U，并作出了－的关系图像，如图乙所示．根据题目要求，在图丙所示的虚线框内完成设
计的实验电路图．其中定值电阻R应选____(填“B”或“C”)；金属丝电阻率的表达式＝____________________(用a、b、c、d、R表示)．
11．热敏电阻包括正温度系数电阻器（PTC）和负温度系数电阻器(NTC).正温度系数电阻器( PTC)在温度升高时电阻值增大，负温度系数电阻器(NTC)在温度升高时电阻值减小，热敏电阻的这种特性，常常应用在控制电路中，某实验小组选用下列器材探究通过热敏电阻Rx(常温下阻值约为)的电流随其两端电压变化的特点，如图所示.
A.电流表（量程100mA，内阻约）
B.电流表A2（量程0.6A，内阻约）
C.电压表（量程3.0V，内阻约）
D.电压表V2（量程15.0V，内阻约
E.滑动变阻器R（最大阻值为）
F.滑动变阻器（最大阻值为
G.电源E(电动势15V，内阻忽略)
H.电键、导线若干
①实验中改变滑动变阻器滑片的位置，使加在热敏电阻两端的电压从零开始逐渐增大，请在所提供的器材中选择必需的器材，应选择的器材为：电流表________；电压表_________；滑动变阻器____________（只需填写器材前面的字母即可）
②请在所提供的器材中选择必需的器材，在如图虚线框内画出该小组设计的电路图_________.
③该小组测出热敏电阻的U-I图线如图曲线I所示，请分析说明该热敏电阻是______热敏电阻（填“PTC”或“NTC”）.
④该小组又通过查阅资料得出了热敏电阻R2的U-I图线如图曲线Ⅱ所示.然后又将热敏电阻分别与某电池组连成电路如图所示.测得通过和的电流分别为0. 30A和0.60A，则该电池组的电动势为________V，内阻为______（结果均保留三位有效数字）
12．图1是利用两个电流表A1和A2测量干电池电动势E和内阻r的电路原理图。图中S为开关，R为滑动变阻器，固定电阻R1和A1内阻之和为10000Ω（比r和滑动变阻器的总电阻都大得多），A2为理想电流表。
（1）按电路原理图在图2虚线框内各实物图之间画出连线_____；
（2）在闭合开关S前，将滑动变阻器的滑动端c移动至___（填“a端”、“中央”或“b端”）；
（3）闭合开关S，移动滑动变阻器的滑动端c至某一位置，读出电流表A1和A2的示数I1和I2，多次改变滑动端c的位置，得到的数据为
在图3所示的坐标纸上以I1为纵坐标、I2为横坐标画出所对应的I1-I2曲线___；
（4）利用所得曲线求的电源的电动势E=__V，内阻r=__Ω；（保留两位小数）
（5）该电路中电源输出的短路电流Im=__A；
13．同学们利用如图所示的实验装置测量一干电池的电动势和内阻.
（1）图中电流表的示数为________A（保留小数点后两位）
（2）调节滑动变阻器，电压表和电流表的示数记录如下：
U（V）
1.45
1.36
1.27
1.16
1.06
I（A）
0.12
0.20
0.28
0.36
0.44
请根据表中的数据，在坐标纸上作出U－I图线_____________．由图线求得：电动势E＝________V；内阻r＝________Ω.
（3）实验时，小明进行了多次测量，花费了较长时间，测量期间一直保持电路闭合.其实，从实验误差考虑，这样的操作不妥，因为___________________.
14．某同学为了将一量程为3V的电压表改装成可测量电阻的仪表——欧姆表．
（1）先用如图a所示电路测量该电压表的内阻，图中电源内阻可忽略不计，闭合开关，将电阻箱阻值调到3kΩ时，电压表恰好满偏；将电阻箱阻值调到12 kΩ时，电压表指针指在如图b所示位置，则电压表的读数为____V．由以上数据可得电压表的内阻RV＝____kΩ.
（2）将图a的电路稍作改变，在电压表两端接上两个表笔，就改装成了一个可测量电阻的简易欧姆表，如图c所示，为将表盘的电压刻度转换为电阻刻度，进行了如下操作：闭合开关，将两表笔断开，调节电阻箱，使指针指在“3.0V”处，此处刻度应标阻值为____（填“0”或“∞”）；再保持电阻箱阻值不变，在两表笔间接不同阻值的已知电阻找出对应的电压刻度，则“1 V”处对应的电阻刻度为____kΩ.
（3）若该欧姆表使用一段时间后，电池内阻不能忽略且变大，电动势不变，但将两表笔断开时调节电阻箱，指针仍能满偏，按正确使用方法再进行测量，其测量结果将____．
A.偏大 B.偏小 C.不变 D.无法确定
15．某物理兴趣小组设计了如图甲所示的欧姆表电路，通过控制开关S和调节电阻箱，可使欧姆表具有“×10”和“×100”两种倍率，所用器材如下：
A．干电池：电动势E＝1.5V，内阻r＝0.5Ω
B．电流表G：满偏电流Ig＝1mA，内阻Rg＝150Ω
C．定值电阻R1＝1200Ω
D．电阻箱R2和R3：最大阻值999.99Ω
E．电阻箱R4：最大阻值9999Ω
F．开关一个，红、黑表笔各1支，导线若干
（1）该实验小组按图甲正确连接好电路。当开关S断开时，将红、黑表笔短接，调节电阻箱R2＝________Ω，使电流表达到满偏，此时闭合电路的总电阻叫作欧姆表的内阻R内，则R内＝________Ω，欧姆表的倍率是________（选填“×10”或“×100”）；
（2）闭合开关S：
第一步：调节电阻箱R2和R3，当R2＝________Ω且R3＝________Ω时，将红、黑表笔短接，电流表再次满偏；
第二步：在红、黑表笔间接入电阻箱R4，调节R4，当电流表指针指向图乙所示的位置时，对应的欧姆表的刻度值为________。
16．在“多用电表的使用”实验中：
（1）如图1所示，为一正在测量中的多用电表表盘，如果用电阻挡“× 100”测量，则读数为_______；如果用““直流5V”挡测量，则读数为_________V；
（2）甲同学利用多用电表测量电阻，他用电阻挡“× 100”测量时发现指针偏转角度过小，为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，操作顺序为________（填写选项前的字母）；
A．将选择开关旋转到电阻挡“× 1k”的位置
B．将选择开关旋转到电阻挡“× 10”的位置
C．将两表笔分别与被测电阻的两根引线相接完成测量
D．将两表笔短接，调节欧姆调零旋钮使指针指向“”
（3）乙同利用多用电表测量图示电路中小灯泡正常工作时的有关物理量，以下操作正确的是_________
A．将选择开关旋转到合适的电压挡，闭合开关，利用图2 的电路测量小灯泡两端的电压
B．将选择开关旋转到合适的电阻挡，闭合开关，利用图2 的电路测量小灯泡的电阻
C．将选择开关旋转到合适的电流挡，闭合开关，利用图3 的电路测量通过小灯泡的电流
D．将选择开关旋转到合适的电流挡，把图3 中红、黑表笔接入电路的位置互换，闭合开关，测量通过小灯泡的电流
（4）丙同学利用多用电表探测图4 所示黑箱时发现：用直流电压挡测量， E 、G 两点间和F 、G 两点间均有电压， E 、F 两点间无电压；用电阻挡测量，黑表笔接E 点，红表笔接F 点，阻值很小，但反接阻值很大，那么该黑箱内元件的接法可能是图5中的______
（5）丁同学选择开关旋转到“直流500mA”挡作为电流表A，设计了如图6 所示的电路，已知电流表内阻RA＝0．4，R1＝RA， R2＝7RA，若将接线柱 1、2 接入电路时，最大可以测量的电流为_____A；若将接线柱1、3 接入电路时，最大可以测量的电压为_______V；
