高中物理高考 押课标卷物理第22题（原卷版）-备战2020年高考物理临考题号押题

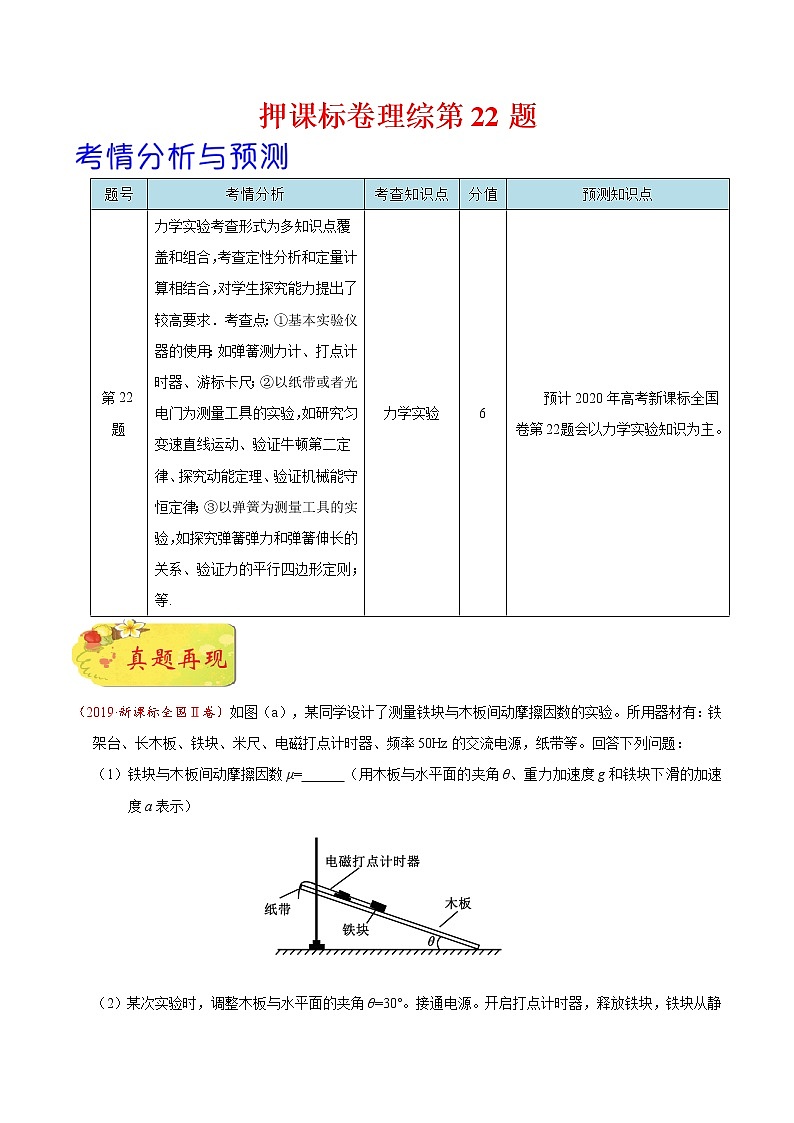

押课标卷理综第22题

（2019·新课标全国Ⅱ卷）如图（a），某同学设计了测量铁块与木板间动摩擦因数的实验。所用器材有：铁架台、长木板、铁块、米尺、电磁打点计时器、频率50Hz的交流电源，纸带等。回答下列问题：

（1）铁块与木板间动摩擦因数μ=      （用木板与水平面的夹角θ、重力加速度g和铁块下滑的加速度a表示）

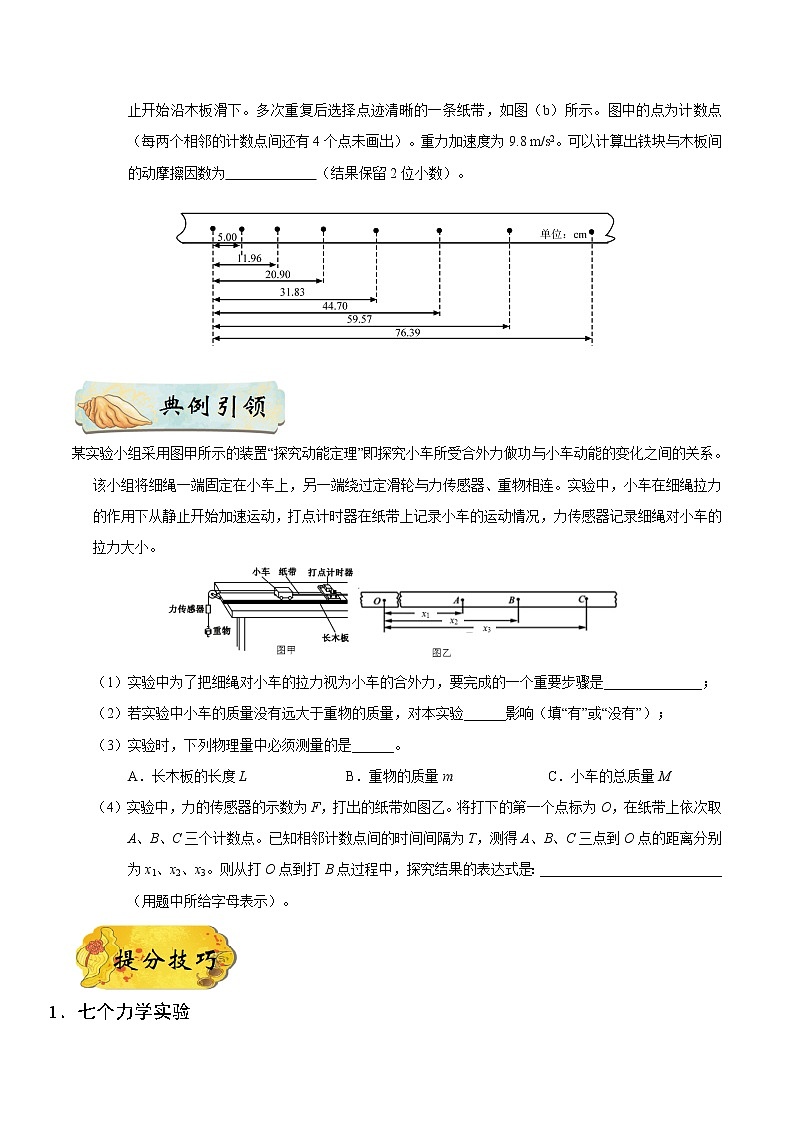

（2）某次实验时，调整木板与水平面的夹角θ=30°。接通电源。开启打点计时器，释放铁块，铁块从静止开始沿木板滑下。多次重复后选择点迹清晰的一条纸带，如图（b）所示。图中的点为计数点（每两个相邻的计数点间还有4个点未画出）。重力加速度为9.8 m/s2。可以计算出铁块与木板间的动摩擦因数为             （结果保留2位小数）。

某实验小组采用图甲所示的装置“探究动能定理”即探究小车所受合外力做功与小车动能的变化之间的关系。该小组将细绳一端固定在小车上，另一端绕过定滑轮与力传感器、重物相连。实验中，小车在细绳拉力的作用下从静止开始加速运动，打点计时器在纸带上记录小车的运动情况，力传感器记录细绳对小车的拉力大小。

（1）实验中为了把细绳对小车的拉力视为小车的合外力，要完成的一个重要步骤是______________；

（2）若实验中小车的质量没有远大于重物的质量，对本实验______影响（填“有”或“没有”）；

（3）实验时，下列物理量中必须测量的是______。

A．长木板的长度L B．重物的质量m  C．小车的总质量M

（4）实验中，力的传感器的示数为F，打出的纸带如图乙。将打下的第一个点标为O，在纸带上依次取A、B、C三个计数点。已知相邻计数点间的时间间隔为T，测得A、B、C三点到O点的距离分别为x1、x2、x3。则从打O点到打B点过程中，探究结果的表达式是：__________________________（用题中所给字母表示）。

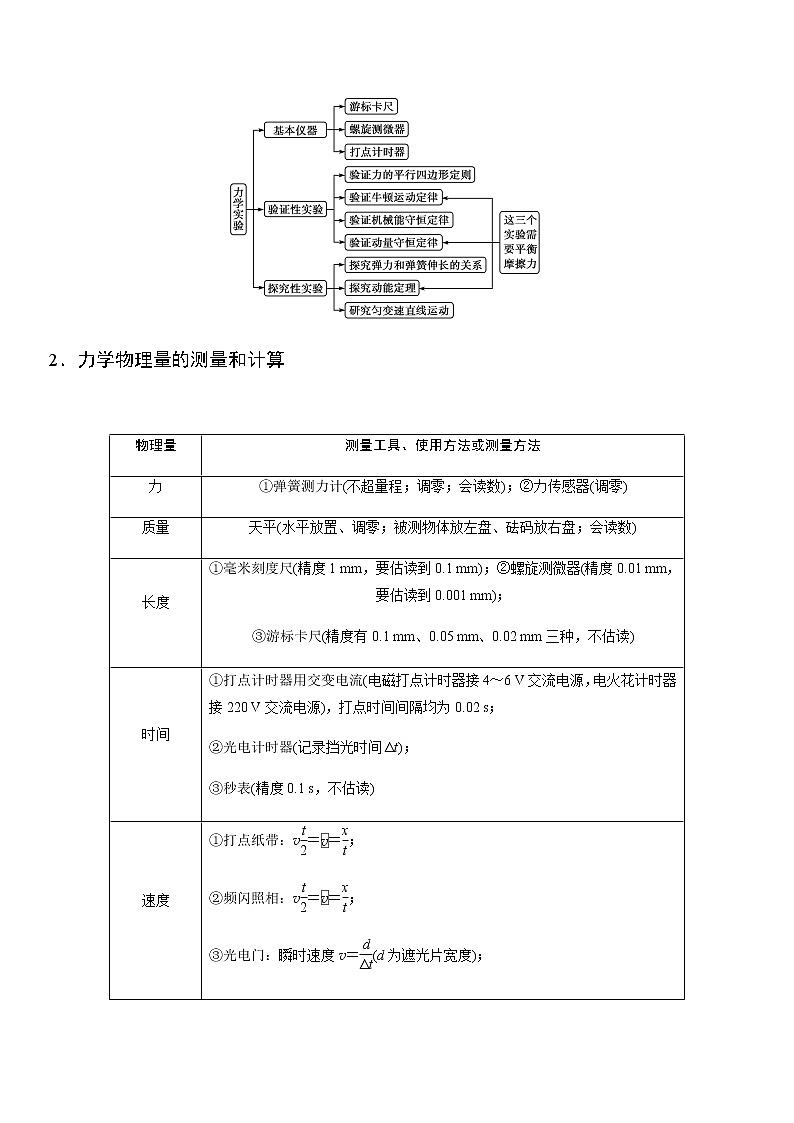

1．七个力学实验

2．力学物理量的测量和计算

1．使用如图所示的气垫导轨装置进行实验测物体加速度a．其中G1、G2为两个光电门，它们与数字计时器相连，当滑行器M通过G1、G2光电门时，光束被遮挡的时间△t1、△t2都可以被测量并记录．挡光片宽度为d，光电门间距离为s，回答下列问题：

（1）物体通过G1的速度为______（用d、△t1表示）

（2）物体的加速度a=______（用d、s、△t1和△t2表示）

2．某探究小组为了研究小车在桌面上的直线运动，用自制“滴水计时器”计量时间。实验前，将该计时器固定在小车旁，如图(a)所示。实验时，保持桌面水平，用手轻推一下小车。在小车运动过程中，滴水计时器等时间间隔地滴下小水滴，图(b)记录了桌面上连续的6个水滴的位置.(已知滴水计时器每30s内共滴下46个小水滴)

（1）由图(b)可知，小车在桌面上是___运动的。

A．从右向左     B．从左向右

（2）该小组同学根据图(b)的数据判断出小车做匀变速运动。小车运动到图(b)中A点位置时的速度大小为______m/s，加速度大小为_________m/s2.(结果均保留2位有效数字)

3．某同学用如图甲所示的实验装置来“探究a与F、m之间的定量关系”。

（1）实验时，必须先平衡小车与木板之间的摩擦力。该同学是这样操作的：如图乙，将小车静止地放在水平长木板上，并连着已穿过打点计时器的纸带，调整木板右端的高度，接通电源，用手轻拨小车，让打点计时器在纸带上打出一系列___的点，说明小车在做___运动。

（2）如果该同学先如（1）中的操作，平衡了摩擦力。以砂和砂桶的重力为F，在小车质量M保持不变情况下，不断往桶里加砂，砂的质量最终达到M，测小车加速度a，作a－F的图象。如图丙图线正确的是___。

（3）设纸带上计数点的间距为s1和s2。下图为用米尺测量某一纸带上的s1、s2的情况，从图中可读出s1＝3.10cm，s2＝__cm，已知打点计时器的频率为50Hz，由此求得加速度的大小a＝___m/s2。

4．用图1所示的实验装置研究小车速度随时间变化的规律．

主要实验步骤如下：

a．安装好实验器材．接通电源后，让拖着纸带的小车沿长木板运动，重复几次．

b．选出一条点迹清晰的纸带，找一个合适的点当作计时起点O（t=0），然后每隔相同的时间间隔T选取一个计数点，如图2中A、B、C、D、E、F……所示．

c．通过测量、计算可以得到在打A、B、C、D、E……点时小车的速度，分别记作v1、v2、v3、v4、v5……

d．以速度v为纵轴、时间t为横轴建立直角坐标系，在坐标纸上描点，如图3所示．

结合上述实验步骤，请你完成下列任务：

（1）在下列仪器和器材中，还需要使用的有____________和___________(填选项前的字母)．

A．电压合适的50 Hz交流电源

B．电压可调的直流电源

C．刻度尺

D．秒表

E．天平(含砝码)

（2）在图3中已标出计数点A、B、D、E对应的坐标点，请在该图中标出计数点C对应的坐标点，并画出v-t图像_____________．

（3）观察v-t图像，可以判断小车做匀变速直线运动，其依据是___________．v-t图像斜率的物理意义是______________________．

（4）描绘v-t图像前，还不知道小车是否做匀变速直线运动．用平均速度表示各计数点的瞬时速度，从理论上讲，对△t的要求是______（选填“越小越好”或“与大小无关”)；从实验的角度看，选取的△x大小与速度测量的误差______(选填“有关”或“无关”)．

（5）早在16世纪末，伽利略就猜想落体运动的速度应该是均匀变化的．当时只能靠滴水计时，为此他设计了如图4所示的“斜面实验”，反复做了上百次，验证了他的猜想．请你结合匀变速直线运动的知识，分析说明如何利用伽利略“斜面实验”检验小球的速度是随时间均匀变化的_____________________．

5．某探究小组做“验证力的平行四边形定则”实验，将画有坐标轴(横轴为x轴，纵轴为y轴，最小刻度表示1 mm)的纸贴在水平桌面上，如图(a)所示．将橡皮筋的一端Q固定在y轴上的B点(位于图示部分之外)，另一端P位于y轴上的A点时，橡皮筋处于原长．

(1)用一只测力计将橡皮筋的P端沿y轴从A点拉至坐标原点O，此时拉力F的大小可由测力计读出．测力计的示数如图(b)所示，F的大小为4.0 N.

(2)撤去(1)中的拉力，橡皮筋P端回到A点；现使用两个测力计同时拉橡皮筋，再次将P端拉至O点．此时观察到两个拉力分别沿图(a)中两条虚线所示的方向，由测力计的示数读出两个拉力的大小分别为F1＝4.2 N和F2＝5.6 N.

(ⅰ)用5 mm长度的线段表示1 N的力，以O为作用点，在图(a)中画出力F1、F2的图示，然后按平行四边形定则画出它们的合力F合；（____）

(ⅱ)F合的大小为________N，F合与拉力F的夹角的正切值为________．

若F合与拉力F的大小及方向的偏差均在实验所允许的误差范围之内，则该实验验证了力的平等四边行定则

6．某同学利用拉力传感器来验证力的平行四边形定则，实验装置如图甲所示．在贴有白纸的竖直板上，有一水平细杆MN，细杆上安装有两个可沿细杆移动的拉力传感器A、B，传感器与计算机相连接．两条不可伸长的轻质细线AC、BC(AC>BC)的一端结于C点，另一端分别与传感器A、B相连．结点C下用轻细线悬挂重力为G的钩码D.实验时，先将拉力传感器A、B靠在一起，然后不断缓慢增大两个传感器A、B间的距离d，传感器将记录的AC、BC绳的张力数据传输给计算机进行处理，得到如图乙所示张力F随距离d的变化图线．AB间的距离每增加0.2 m，就在竖直板的白纸上记录一次A、B、C点的位置．则在本次实验中，所用钩码的重力G＝________ N；当AB间距离为1.00 m时，AC绳的张力大小FA＝________ N；实验中记录A、B、C点位置的目的是________________．

7．(1)在做“验证力的平行四边形定则”实验时,橡皮条的一端固定在木板上,用两个弹簧秤把橡皮条的另一端拉到某一确定的O点,则下列说法中正确的是__________．

A、同一次实验中,O点位置允许变动

B、实验中，橡皮条、细绳和弹簧秤应与木板保持平行

C、实验中，把橡皮条的另一端拉到O点时,两个弹簧秤之间的夹角必须取90°

D、实验中，要始终将其中一个弹簧秤沿某一方向拉到最大量程,然后调节另一弹簧秤拉力的大小和方向,把橡皮条另一端拉到O点

(2)如图所示，是甲、乙两位同学在做本实验时得到的结果，其中F是用作图法得到的合力，F’是通过实验测得的合力,则哪个实验结果是符合实验事实的_________?(填“甲”或“乙”)

8．某同学探究弹力与弹簧伸长量的关系．

（1）将弹簧悬挂在铁架台上，将刻度尺固定在弹簧一侧，弹簧轴线和刻度尺都应在________方向（填“水平”或“竖直”）．

（2）弹簧自然悬挂，待弹簧______时，长度记为L0，弹簧下端挂上砝码盘时，长度记为Lx；在砝码盘中每次增加10 g砝码，弹簧长度依次记为L1至L6，数据如下表表：

表中有一个数值记录不规范，代表符号为_______．由表可知所用刻度尺的最小分度为______．

（3）如图是该同学根据表中数据作的图，纵轴是砝码的质量，横轴是弹簧长度与____________的差值（填“或”）．

（4）由图可知弹簧的劲度系数为_________N/m；通过图和表可知砝码盘的质量为_________g（结果保留两位有效数字，重力加速度取9.8 m/s2）．

9．某同学用如图甲所示装置做探究弹力和弹簧伸长关系的实验．他先测出不挂砝码时弹簧下端指针所指的标尺刻度，然后在弹簧下端挂上砝码，并逐个增加砝码，测出指针所指的标尺刻度，所得数据如下表：（重力加速度g取9．8 m/s2）

（1）根据所测数据，在图乙中作出弹簧指针所指的标尺刻度x与砝码质量m的关系曲线．

（2）根据所测得的数据和关系曲线可判断，在________N范围内弹力大小与弹簧伸长关系满足胡克定律．这种规格的弹簧劲度系数为________N/m．

10．某探究学习小组的同学们要探究加速度与力、质量的关系，他们在实验室组装了一套如图所示的装置，水平轨道上安装两个光电门，小车上固定有力传感器和挡光板，细线一端与力传感器连接，另一端跨过定滑轮挂上砝码盘．实验时，调整轨道的倾角正好能平衡小车所受的摩擦力(图中未画出)．

(1)该实验中小车所受的合力________(选填“等于”或“不等于”)力传感器的示数，该实验是否需要满足砝码和砝码盘的总质量远小于小车的质量？________(选填“需要”或“不需要”)．

(2)实验获得以下测量数据：小车、力传感器和挡光板的总质量M，挡光板的宽度l，光电门1和光电门2的中心距离为x.某次实验过程：力传感器的读数为F，小车通过光电门1和光电门2的挡光时间分别为t1、t2(小车通过光电门2后，砝码盘才落地)，已知重力加速度为g，则该实验要验证的关系式是________________．

11．某同学在验证合外力一定，物体的质量与加速度的关系时，采用图甲所示的装置及数字化信息系统获得了小车的加速度a与小车质量M(包括所放砝码及传感器的质量)的对应关系图象，如图乙所示．实验中所挂钩码的质量20g，实验中选用的是不可伸长的轻绳和光滑的轻质定滑轮．

(1)实验开始时，他先调节木板上定滑轮的高度，使牵引小车的轻绳与木板平行．他这样做的目的是下列哪一个_____________；(填字母代号)

A．可使位移传感器测出的小车的加速度更准确

B．可以保证小车最终能够做直线运动

C．可在平衡摩擦力后使细绳拉力等于小车所受的合力

(2)由图乙可知，图线不过原点O，原因是_____________________________；

(3)该图线的初始段为直线，该段直线的斜率最接近的数值是_____________．

A．30            B．0.3            C．20            D．0.2

12．某实验小组在做验证牛顿第二定律实验中．

（1）在闭合电键之前，甲同学将实验器材组装成图甲所示．请指出该装置中的错误或不妥之处（只要答出其中的两点即可）：____________；_____________．

（2）乙同学将上述装置调整正确后进行实验，在实验中得到如图乙所示的一条纸带，图中相邻两计数点之间还有四个点没有画出，由图中的数据可计算得小车加速度为_______m/s2．（保留两位有效数字）

（3）丙同学在利用上述调整好的装置进行实验中，保持砂和砂桶的总质量不变，小车自身的质量为M且保持不变，改变小车中砝码的质量m，并测出小车中放不同砝码时所对应的加速度a，以m为横坐标，为纵坐标，在坐标纸上作出如图丙所示的关系图线，图中纵轴上的截距为b，则小车受到的拉力大小为_____________．

13．某实验小组欲以图甲所示实验装置探究加速度与物体受力和质量的关系．图中A为小车，B为装有砝码的小盘，C为一端带有定滑轮的长木板，小车通过纸带与电磁打点计时器相连，小车的质量为m1，小盘(及砝码)的质量为m2．

（1）下列说法正确的是_________。

A．实验时先放开小车，再接通打点计时器的电源

B．每次改变小车质量时，应重新平衡摩擦力

C．本实验中应满足m2远小于ml的条件

D．在用图象探究小车加速度与受力的关系时，应作a-ml图象

（2）实验中，得到一条打点的纸带，如图乙所示，已知相邻计数点间的时间间隔为T，且间距xl、x2、x3、x4、x5、x6已量出，则打点计时器打下F点时小车的瞬时速度的计算式为vF=________________、小车加速度的计算式a=________________________．

（3）某同学平衡好摩擦阻力后，在保持小车质量不变的情况下，通过多次改变砝码重力，作出小车加速度a 与砝码重力F的图象如图丙所示．若牛顿第二定律成立，重力加速度g= 10 m/s2，则小车的质量为__________kg，小盘的质量为__________kg．

（4）实际上，在砝码的重力越来越大时，小车的加速度不能无限制地增大，将趋近于某一极限值，此极限值为___________m/s2．

14．某小组设计了一个研究平抛运动的实验装置，在抛出点O的正前方，竖直放置一块毛玻璃．他们利用不同的频闪光源，在小球抛出后的运动过程中光源闪光，会在毛玻璃上出现小球的投影点，在毛玻璃右边用照相机进行多次曝光，拍摄小球在毛玻璃上的投影照片如图1，小明在O点左侧用水平的平行光源照射，得到的照片如图3；如图2，小红将一个点光源放在O点照射重新实验，得到的照片如图4已知光源的闪光频率均为31Hz，光源到玻璃的距离L=1.2m，两次实验小球抛出时的初速度相等．根据上述实验可求出：(结果均保留两位小数)

（1）重力加速度的大小为___________m/s2，投影点经过图3中M位置时的速度大小为___________ m/s

（2）小球平抛时的初速度大小为_____________ m/s

15．在“探究恒力做功与动能改变的关系”实验中（装置如图甲）：

① 下列说法哪一项是正确的___________．（填选项前字母）

    A．平衡摩擦力时必须将钩码通过细线挂在小车上

    B．为减小系统误差，应使钩码质量远大于小车质量

    C．实验时，应使小车靠近打点计时器由静止释放

② 图乙是实验中获得的一条纸带的一部分，选取O、A、B、C计数点，已知打点计时器使用的交流电频率为50 Hz．则打B点时小车的瞬时速度大小为______m/s（保留三位有效数字）．

16．图甲是某同学验证动能定理的实验装置。其步骤如下:

A．易拉罐内盛上适量细沙,用轻绳通过滑轮连接在小车上,小车连接纸带。合理调整木板倾角,让小车沿木板匀速下滑.

B．取下轻绳和易拉罐,测出易拉罐和细沙的质量m1及小车质量m2.

C．取下细绳和易拉罐换一条纸带,让小车由静止释放,打出的纸带如图乙(中间部分未画出),O为打下的第一点。已知打点计时器的打点频率为f,重力加速度为g.

（1）步骤C中小车所受的合外力大小为______;

（2）为验证从O→C过程中小车合外力做功与小车动能变化的关系,测出BD间的距离为x0,OC间距离为x1,则C点速度大小为_____，需要验证的关系式为_____(用所测物理量的符号表示).

17．气垫导轨是一种常用的实验仪器，它利用气泵使带孔的导轨与滑块之间形成气垫，使滑块悬浮在导轨上，此时滑块在导轨上的运动可视为没有摩擦．现利用气垫导轨来研究功能关系．如图甲所示，在气垫导轨的左端固定一轻质弹簧，轨道上有滑块A紧靠弹簧但不连接，滑块的质量为m，重力加速度为g．

（1）用游标卡尺测出滑块A上的挡光片的宽度，读数如图乙所示，则宽度d=______cm；

（2）利用该装置研究弹簧对滑块做功的大小；某同学打开气源，调节装置，使滑块可以静止悬浮在导轨上，然后用力将滑块A压紧到P点，释放后，滑块A上的挡光片通过光电门的时间为△t，则弹簧对滑块所做的功为____________．（用题中所给字母表示）

（3）利用该装置测量滑块与导轨间的动摩擦因数；关闭气源，仍将滑块A由P点释放，当光电门到P点的距离为x时，测出滑块A上的挡光片通过光电门的时间为t，移动光电门，测出多组数据（滑块都能通过光电门），并绘出图象．如图丙所示，已知该图线斜率的绝对值为k，则滑块与导轨间的滑动摩擦因数为____________．

18．用图甲所示的实验装置验证机械能守恒定律．气垫导轨上A处安装了一个光电门，滑块上固定一遮光条，滑块用绕过气垫导轨左端定滑轮的细线与钩码相连，每次滑块都从同一位置由静止释放，释放时遮光条位于气垫导轨上B位置的上方．

(1) 某同学用游标卡尺测量遮光条的宽度d，如图乙所示，则d＝________ mm.

(2) 实验中，接通气源，滑块静止释放后，由数字计时器读出遮光条通过光电门的时间为t，测得滑块质量为M，钩码质量为m，A、B间的距离为L．在实验误差允许范围内，钩码减小的重力势能mgL与___________________(用直接测量的物理量符号表示)相等，则机械能守恒．

(3) 下列不必要的一项实验要求是________(请填写选项前对应的字母)．

A．滑块必须由静止释放     B．应使滑块的质量远大于钩码的质量

C．已知当地重力加速度     D．应使细线与气垫导轨平行
