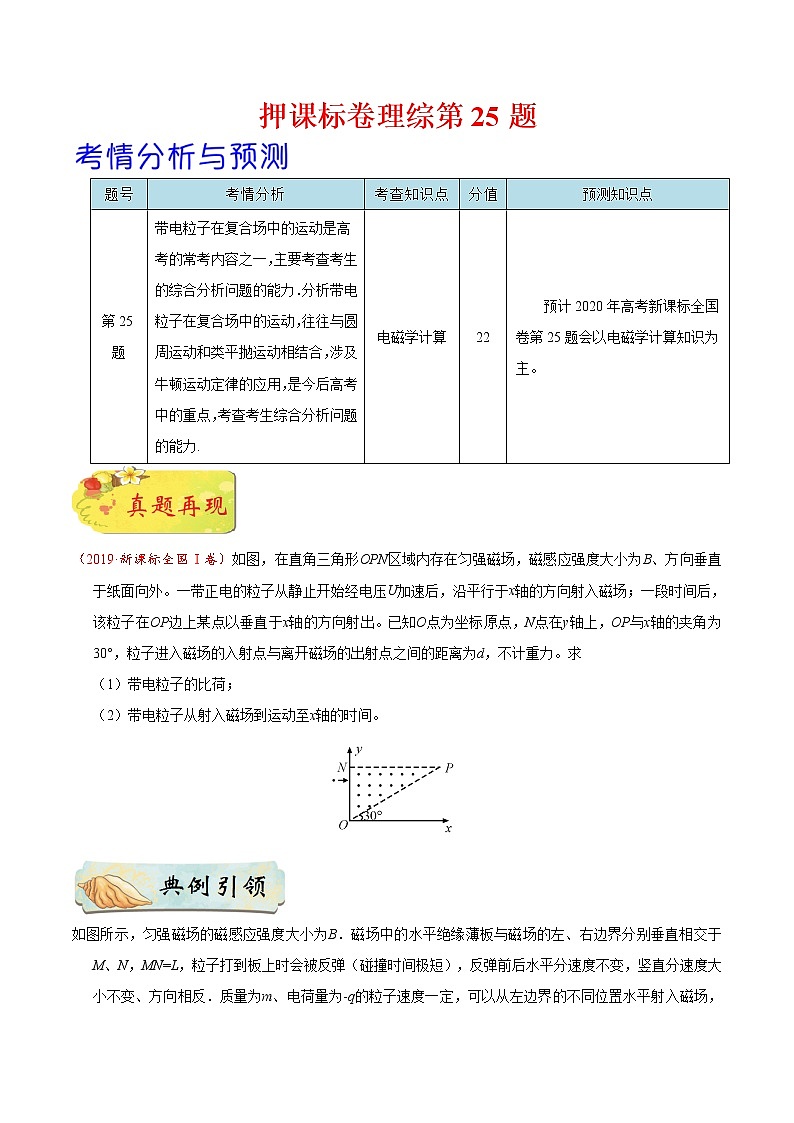

押课标卷理综第25题

（2019·新课标全国Ⅰ卷）如图，在直角三角形OPN区域内存在匀强磁场，磁感应强度大小为B、方向垂直于纸面向外。一带正电的粒子从静止开始经电压U加速后，沿平行于x轴的方向射入磁场；一段时间后，该粒子在OP边上某点以垂直于x轴的方向射出。已知O点为坐标原点，N点在y轴上，OP与x轴的夹角为30°，粒子进入磁场的入射点与离开磁场的出射点之间的距离为d，不计重力。求

（1）带电粒子的比荷；

（2）带电粒子从射入磁场到运动至x轴的时间。

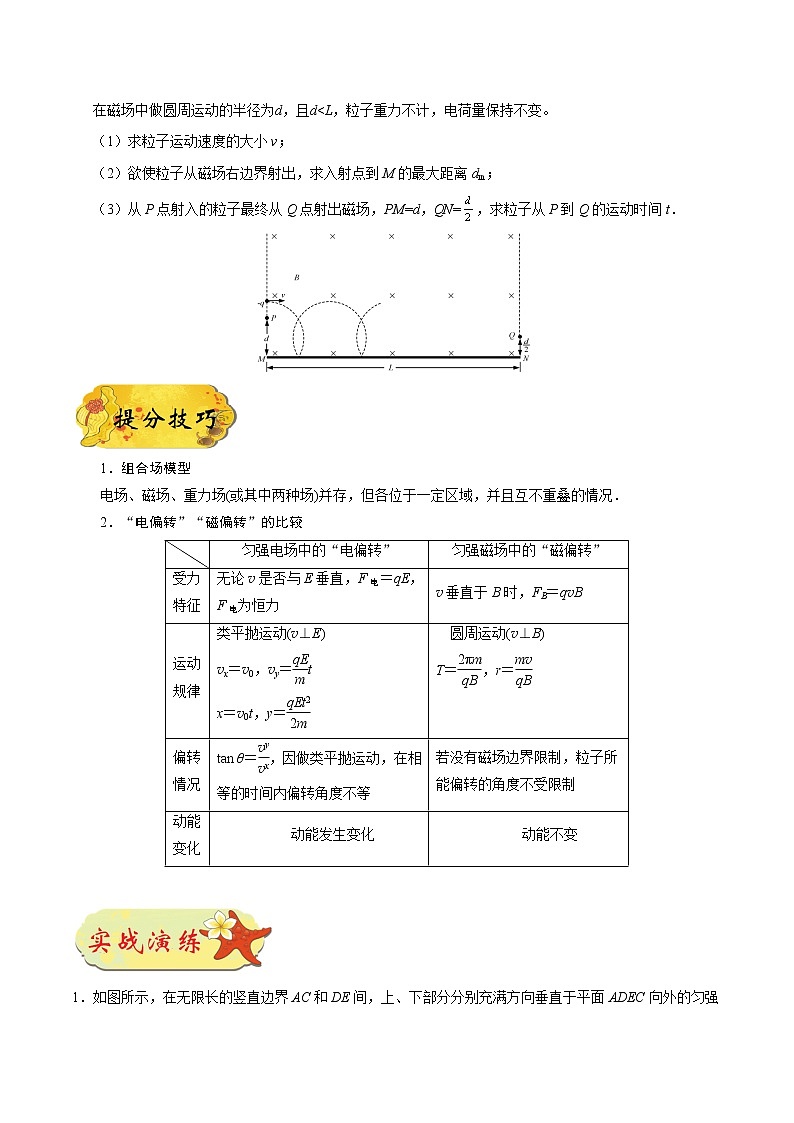

如图所示，匀强磁场的磁感应强度大小为B．磁场中的水平绝缘薄板与磁场的左、右边界分别垂直相交于M、N，MN=L，粒子打到板上时会被反弹（碰撞时间极短），反弹前后水平分速度不变，竖直分速度大小不变、方向相反．质量为m、电荷量为-q的粒子速度一定，可以从左边界的不同位置水平射入磁场，在磁场中做圆周运动的半径为d，且d<L，粒子重力不计，电荷量保持不变。

（1）求粒子运动速度的大小v；

（2）欲使粒子从磁场右边界射出，求入射点到M的最大距离dm；

（3）从P点射入的粒子最终从Q点射出磁场，PM=d，QN=，求粒子从P到Q的运动时间t．

1．组合场模型

电场、磁场、重力场(或其中两种场)并存，但各位于一定区域，并且互不重叠的情况．

2．“电偏转”“磁偏转”的比较

1．如图所示，在无限长的竖直边界AC和DE间，上、下部分分别充满方向垂直于平面ADEC向外的匀强磁场，上部分区域的磁感应强度大小为B0，OF 为上、下磁场的水平分界线，质量为m、带电荷量为＋q的粒子从AC边界上与O点相距为a的P点垂直于AC边界射入上方磁场区域，经OF上的Q点第一次进入下方磁场区域，Q与O点的距离为3a，不考虑粒子重力。

（1）求粒子射入时的速度大小；

（2）要使粒子不从AC边界飞出，求下方磁场区域的磁感应强度B1应满足的条件；

（3）若下方区域的磁感应强度B=3B0，粒子最终垂直DE边界飞出，求边界DE与AC间距离的可能值。

2．如图所示，在竖直平面内建立直角坐标系xOy，其第–象限存在着正交的匀强电场和匀强磁场，电场强度的方向水平向右；，磁感应强度的方向垂直纸面向里．–带电荷量为+q、质量为m的微粒从原点出发沿与x轴正方向的夹角为45°的初速度进入复合场中，正好做直线运动，当微粒运动到A（l，l）时，电场方向突然变为竖直向上（不计电场变化的时间），粒子继续运动–段时间后，正好垂直于y轴穿出复合场．不计–切阻力，求：

（1）电场强度E的大小；

（2）磁感应强度B的大小；

（3）粒子在复合场中的运动时间．

3．如图，绝缘粗糙的竖直平面MN左侧同时存在相互垂直的匀强电场和匀强磁场，电场方向水平向右，电场强度大小为E，磁场方向垂直纸面向外，磁感应强度大小为B．一质量为m、电荷量为q的带正电的小滑块从A点由静止开始沿MN下滑，到达C点时离开MN做曲线运动．A、C两点间距离为h，重力加速度为g．

（1）求小滑块运动到C点时的速度大小vc；

（2）求小滑块从A点运动到C点过程中克服摩擦力做的功Wf；

（3）若D点为小滑块在电场力、洛伦兹力及重力作用下运动过程中速度最大的位置，当小滑块运动到D点时撤去磁场，此后小滑块继续运动到水平地面上的P点．已知小滑块在D点时的速度大小为vD，从D点运动到P点的时间为t，求小滑块运动到P点时速度的大小vp.

4．如图(a)，超级高铁(Hyperloop)是一种以“真空管道运输”为理论核心设计的交通工具，它具有超高速、低能耗、无噪声、零污染等特点．如图(b)，已知管道中固定着两根平行金属导轨MN、PQ，两导轨间距为；运输车的质量为m，横截面是半径为r的圆．运输车上固定着间距为D、与导轨垂直的两根导体棒1和2，每根导体棒的电阻为R，每段长度为D的导轨的电阻也为R．其他电阻忽略不计，重力加速度为g．

(1)如图(c)，当管道中的导轨平面与水平面成θ=30°时，运输车恰好能无动力地匀速下滑．求运输车与导轨间的动摩擦因数μ；

(2)在水平导轨上进行实验，不考虑摩擦及空气阻力．

①当运输车由静止离站时，在导体棒2后间距为D处接通固定在导轨上电动势为E的直流电源，此时导体棒1、2均处于磁感应强度为B，垂直导轨平向下的匀强磁场中，如图(d)．求刚接通电源时运输车的加速度的大小；（电源内阻不计，不考虑电磁感应现象）

②当运输车进站时，管道内依次分布磁感应强度为B，宽度为D的匀强磁场，且相邻的匀强磁场的方向相反．求运输车以速度v0从如图(e)通过距离2D后的速度v．

5．如图1所示，两平行导轨是由倾斜导轨(倾角为θ)与水平导轨用极短的圆弧导轨平滑连接而成的，并处于磁感应强度大小为B、方向竖直向上的匀强磁场中，两导轨间距为L，上端与阻值为R的电阻连接．一质量为m的金属杆AB在t＝0时由静止开始在沿P1P2方向的拉力(图中未画出)作用下沿导轨下滑．当杆AB运动到P2Q2处时撤去拉力，杆AB在水平导轨上继续运动，其速率v随时间t的变化图象如图2所示，图中vmax和t1为已知量．若全过程中电阻R产生的总热量为Q，杆AB始终垂直于导轨并与导轨保持良好接触，导轨和杆AB的电阻以及一切摩擦均不计，求：

(1)杆AB中的最大感应电流Imax的大小和方向；

(2)杆AB下滑的全过程通过电阻R的电荷量q；

(3)撤去拉力后杆AB在水平导轨上运动的路程s.

6．如图，金属板M、N板竖直平行放置，中心开有小孔，板间电压为，E、F金属板水平平行放置，间距和板长均为d，其右侧区域有垂直纸面向里足够大的匀强磁场，磁场上AC边界与极板E在同一条直线上．现有一质量为m、电荷量为q的正电粒子，从极板M的中央小孔处由静止释放，穿过小孔后沿EF板间中轴线进入偏转电场，从AD边界上的P处离开偏转电场时速度方向与水平方向夹角为37°，已知sin37°=0.6，cos37°=0.8，忽略粒子重力及平行板间电场的边缘效应，求：

（1）粒子到达小孔时的速度；

（2）P点与上极板的距离h；

（3）要使粒子进入磁场区域后不能从AC边射出，磁场磁感应强度的最小值．

7．如图甲所示，足够长的两金属导轨水平平行固定，两导轨间距为，电阻不计，且处在竖直向上的磁场中，完全相同的导体棒垂直放置在导轨上，并与导轨接触良好，两导体棒的间距也为，电阻均为，开始时磁场的磁感应强度按图乙所示的规律变化，当时导体棒刚好要滑动，已知，滑动摩擦力等于最大静摩擦力．

（1）求每根导体棒与导轨间的滑动摩擦力的大小及内整个回路中产生的焦耳热．

（2）若保持磁场的磁感应强度不变，用一个水平向右的力拉导体棒，使导体棒由静止开始做匀加速直线运动，力的变化规律如图丙所示，则经过多长时间导体棒开始滑动?每根导体棒的质量为多少？

（3）当（2）问中的拉力作用时间为4s时，求两棒组成的系统的总动量．

8．如图所示，一对磁偏转线圈形成的匀强磁场分布在R = 0.10m的圆形区域内,磁感应强度为0.1T．圆的左端跟y轴相切于直角坐标系的原点O，右端跟足够大的荧光屏MN相切于x轴上A点，置于原点的粒子源沿x轴正方向射出带正电的粒子流，以v =×106m/s射入磁场，粒子的比荷为1×108c/kg，重力不计．求

（1）粒子在磁场中运动的时间．

（2）粒子打在荧光屏上的位置距A的距离．

（3）要使粒子打不到荧光屏上，求粒子的速度大小应满足的条件．

9．如图所示，EF与GH间为一无场区．无场区左侧A、B为相距为d、板长为L的水平放置的平行金属板，两板上加某一电压从而在板间形成一匀强电场，其中A为正极板．无场区右侧为一点电荷Q形成的电场，点电荷的位置O为圆弧形细圆管CD的圆心，圆弧半径为R，圆心角为120°，O、C在两板间的中心线上，D位于GH上．一个质量为m、电荷量为q的带正电粒子以初速度v0沿两板间的中心线射入匀强电场，粒子出匀强电场经无场区后恰能进入细圆管，并做与管壁无相互挤压的匀速圆周运动．（不计粒子的重力、管的粗细）求：

(1)O处点电荷的电性和电荷量；

(2)两金属板间所加的电压．

10．在竖直平面内建立一平面直角坐标系xoy，x轴沿水平方向，如图甲所示．第二象限内有一水平向右的匀强电场，场强为E1．坐标系的第一、四象限内有一正交的匀强电场和匀强交变磁场，电场方向竖直向上，场强E2=，匀强磁场方向垂直纸面．处在第三象限的某种发射装置（图中没有画出）竖直向上射出一个比荷=102C/kg的带正电的微粒（可视为质点），该微粒以v0=4m/s的速度从-x上的A点进入第二象限，并以v1=8m/s速度从+y上的C点沿水平方向进入第一象限．取微粒刚进入第一象限的时刻为0时刻，磁感应强度按图乙所示规律变化（以垂直纸面向外的磁场方向为正方向），g=10m/s2．试求：

（1）带电微粒运动到C点的纵坐标值h及电场强度E1；

（2）+x轴上有一点D，OD=OC，若带电微粒在通过C点后的运动过程中不再越过y轴，要使其恰能沿x轴正方向通过D点，求磁感应强度B0及其磁场的变化周期T0为多少？

（3）要使带电微粒通过C点后的运动过程中不再越过y轴，求交变磁场磁感应强度B0和变化周期T0的乘积B0T0应满足的关系？

11．在如图甲所示的平面坐标系内，有三个不同的静电场：第一象限内有电荷量为Q的点电荷在O点产生的电场E1，第二象限内有水平向右的匀强电场E2（大小未知），第四象限内有方向水平、大小按图乙变化的电场E3，E3以水平向右为正方向，变化周期．一质量为m，电荷量为+q的离子从（-x0，x0）点由静止释放，进入第一象限后恰能绕O点做圆周运动．以离子经过x轴时为计时起点，已知静电力常量为k，不计离子重力．求：

（1）离子刚进入第四象限时的速度；

（2）E2的大小；

（3）当t=时，离子的速度；

（4）当t=nT时，离子的坐标．

12．如图所示，在y轴的右侧存在磁感应强度为B的方向垂直纸面向外的匀强磁场，在x轴的上方有一平行板式加速电场．有一薄绝缘板放置在y轴处，且与纸面垂直．现有一质量为m、电荷量为q的粒子由静止经过加速电压为U的电场加速，然后以垂直于板的方向沿直线从A处穿过绝缘板，而后从x轴上的D处以与x轴负向夹角为30°的方向进入第四象限，若在此时再施加一个电场可以使粒子沿直线到达y轴上的C点（C点在图上未标出）．已知OD长为l，不计粒子的重力．求：

（1）粒子射入绝缘板之前的速度大小；

（2）粒子经过绝缘板时损失了多少动能；

（3）所加电场的电场强度和带电粒子在y轴的右侧运行的总时间．

13．如图，区域I内有与水平方向成°角的匀强电场，区域宽度为，区域Ⅱ内有正交的有界匀强磁场B和匀强电场，区域宽度为，磁场方向垂直纸面向里，电场方向竖直向下.一质量为m、电量大小为q的微粒在区域I左边界的P点，由静止释放后水平向右做直线运动，进入区域Ⅱ后做匀速圆周运动，从区域Ⅱ右边界上的Q点穿出，其速度方向改变了，重力加速度为g，求：

(1)区域I和区域Ⅱ内匀强电场的电场强度的大小.

(2)区域Ⅱ内匀强磁场的磁感应强度B的大小.

(3)微粒从P运动到Q的时间有多长.

【答案】(1),  (2)  (3)

【解析】

【详解】

(1)微粒在区域I内水平向右做直线运动，则在竖直方向上有：

求得：

微粒在区域II内做匀速圆周运动，则重力和电场力平衡，有：

求得：

(2)粒子进入磁场区域时满足：

根据几何关系，分析可知：

整理得：

(3)微粒从P到Q的时间包括在区域I内的运动时间t1和在区域II内的运动时间t2，并满足：

经整理得：

14．如图所示，两个边长均为l的正方形区域ABCD和EFGH内有竖直向上的匀强电场，DH上方有足够长的竖直向下的匀强电场．一带正电的粒子，质量为m，电荷量为q，以速度v从B点沿BC方向射入匀强电场，已知三个区域内的场强大小相等，且，今在CDHE区域内加上合适的垂直纸面向里的匀强磁场，粒子经过该磁场后恰能从DH的中点竖直向上射入电场，粒子的重力不计，求：

(1)所加磁场的宽度DH；

(2)所加磁场的磁感应强度大小；

(3)粒子从B点射入到从EFGH区域电场射出所经历的总时间．

15．如图所示，在直角坐标系xOy的第一象限中两个相同的直角三角形区域Ⅰ、Ⅱ内分别充满了方向相反、磁感应强度大小均为B的匀强磁场，已知C点坐标为(，l)，质量为m，带电荷量为q的正电荷从A(，l)点以一定的速度平行于y方向垂直进入磁场，并从x轴上的D点(图中未画出)垂直x轴离开磁场，电荷重力不计．

(1)求D点的位置坐标及电荷进入磁场区域Ⅰ时的速度大小v；

(2)若将区域Ⅱ内的磁场换成沿－x轴方向的匀强电场，该粒子仍从A点以原速度进入磁场区域Ⅰ，并最终仍能垂直x轴离开，求匀强电场的场强E．

16．某空间存在一竖直向下的匀强电场和圆形区域的匀强磁场，磁感应强度为B，方向垂直纸面向里，如图所示．一质量为m，带电量为+q的粒子，从P点以水平速度v0射入电场中，然后从M点沿半径射入磁场，从N点射出磁场．已知，带电粒子从M点射入磁场时，速度与竖直方向成30°角，弧MN是圆周长的1/3，粒子重力不计．求：

（1）电场强度E的大小．

（2）圆形磁场区域的半径R．

（3）带电粒子从P点到N点，所经历的时间t．

17．平面直角坐标系xOy中，第Ⅰ象限存在垂直于平面向里的匀强磁场，第Ⅲ象限存在沿y轴负方向的匀强电场，如图所示．一带负电的粒子从电场中的Q点以速度v0沿x轴正方向开始运动，Q点到y轴的距离为到x轴距离的2倍．粒子从坐标原点O离开电场进入磁场，最终从x轴上的P点射出磁场，P点到y轴距离与Q点到y轴距离相等．不计粒子重力，问：

(1)粒子到达O点时速度的大小和方向；

(2)电场强度和磁感应强度的大小之比．

18．一个圆形线圈，共有n=10匝，其总电阻r=4.0Ω，线圈与阻值R0=16Ω，的外电阻连成闭合回路，如图甲所示．线圈内部存在着一个边长l=0.20m的正方形区域，其中有分布均匀但强弱随时间变化的磁场，图乙显示了一个周期内磁场的变化情况，周期T=1.0×10-2s，磁场方向以垂直线圈平面向外为正方向．求：

（1）t=时刻，电阻R0上的电流大小和方向；

（2）0~ ，时间内，流过电阻R0的电量；

（3）一个周期内电阻R0的发热量．

19．如图所示，在坐标系中，在的区域内分布由指向y轴正方向的匀强电场，在的区域内分布有垂直于平面向里的匀强磁场，MN为电场和磁场的边界，在处放置一垂直于y轴的足够大金属挡板ab，带电粒子打到板上即被吸收（设轨迹圆与挡板ab相切的粒子刚好不会被吸收），一质量为m.电量为的粒子以初速度由坐标原点O处沿x轴正方向射入电场，已知电场强度大小为，粒子的重力不计．

（1）要使粒子不打到挡板上，磁感应强度应满足什么条件？

（2）通过调节磁感应强度的大小，可让粒子刚好通过点（图中未画出），求磁感应强度的大小．

20．如图所示,在y<0的区域内存在匀强磁场,磁场方向垂直于xy平面并指向纸里,磁感应强度为B．一带负电的粒子(质量为m、电荷量为e)以速度v0从O点射入磁场，入射方向在xy平面内，与x轴正向的夹角为θ. (粒子所受重力不计)，求：

(1)该粒子射出磁场的位置（用坐标表示）；

(2)该粒子在磁场中运动的时间
