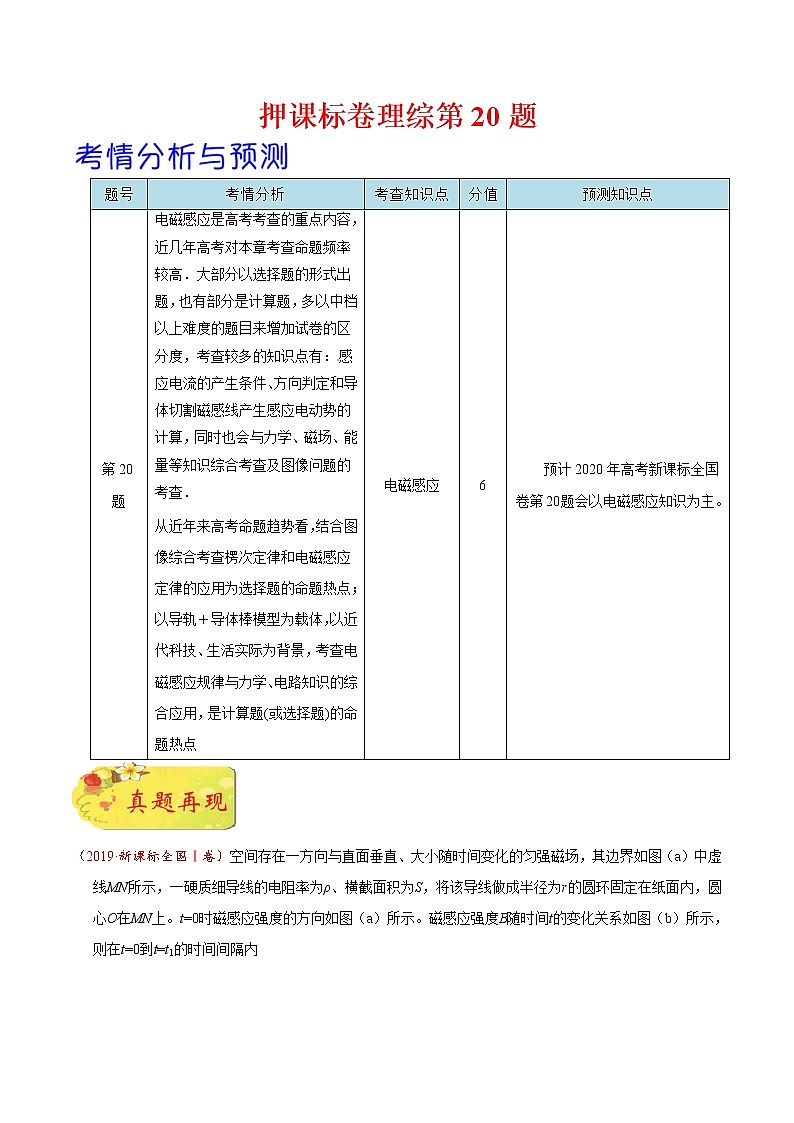

押课标卷理综第20题

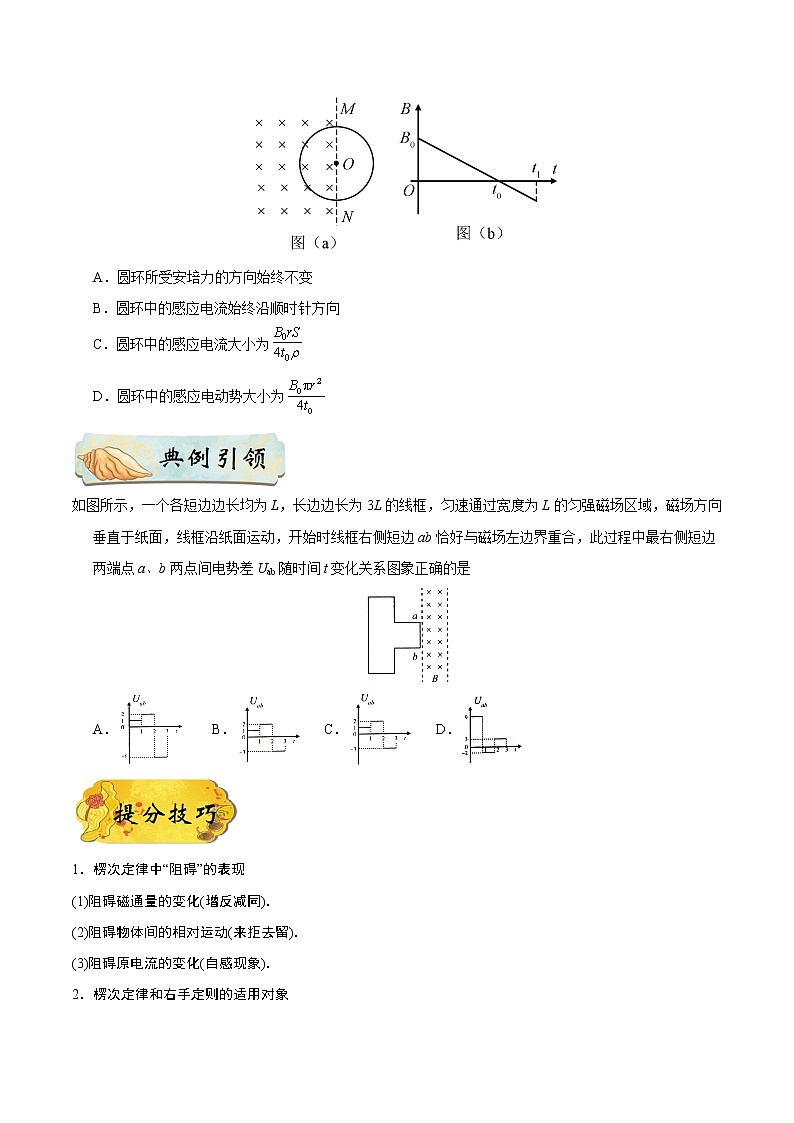

（2019·新课标全国Ⅰ卷）空间存在一方向与直面垂直、大小随时间变化的匀强磁场，其边界如图（a）中虚线MN所示，一硬质细导线的电阻率为ρ、横截面积为S，将该导线做成半径为r的圆环固定在纸面内，圆心O在MN上。t=0时磁感应强度的方向如图（a）所示。磁感应强度B随时间t的变化关系如图（b）所示，则在t=0到t=t1的时间间隔内

A．圆环所受安培力的方向始终不变

B．圆环中的感应电流始终沿顺时针方向

C．圆环中的感应电流大小为

D．圆环中的感应电动势大小为

如图所示，一个各短边边长均为L，长边边长为3L的线框，匀速通过宽度为L的匀强磁场区域，磁场方向垂直于纸面，线框沿纸面运动，开始时线框右侧短边ab恰好与磁场左边界重合，此过程中最右侧短边两端点a、b两点间电势差Uab随时间t变化关系图象正确的是

A． B． C． D．

1．楞次定律中“阻碍”的表现

(1)阻碍磁通量的变化(增反减同)．

(2)阻碍物体间的相对运动(来拒去留)．

(3)阻碍原电流的变化(自感现象)．

2．楞次定律和右手定则的适用对象

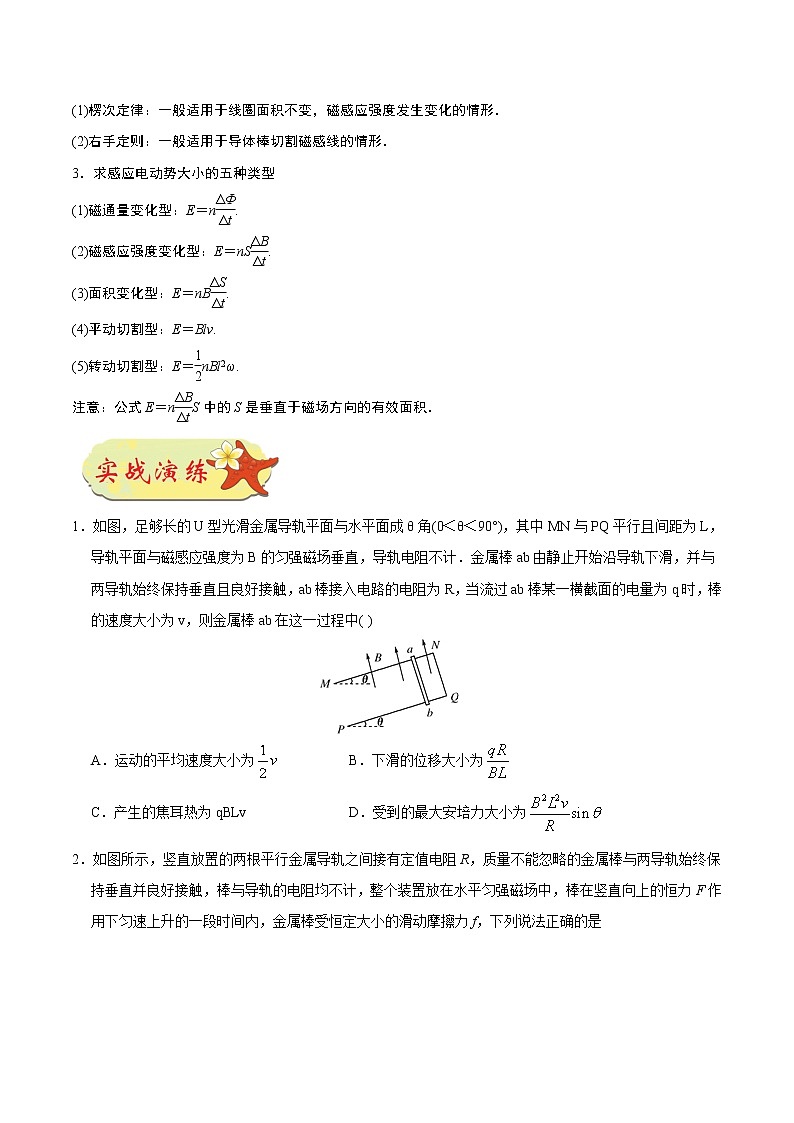

(1)楞次定律：一般适用于线圈面积不变，磁感应强度发生变化的情形．

(2)右手定则：一般适用于导体棒切割磁感线的情形．

3．求感应电动势大小的五种类型

(1)磁通量变化型：E＝n.

(2)磁感应强度变化型：E＝nS.

(3)面积变化型：E＝nB.

(4)平动切割型：E＝Blv.

(5)转动切割型：E＝nBl2ω.

注意：公式E＝nS中的S是垂直于磁场方向的有效面积．

1．如图，足够长的U型光滑金属导轨平面与水平面成θ角(0＜θ＜90°)，其中MN与PQ平行且间距为L，导轨平面与磁感应强度为B的匀强磁场垂直，导轨电阻不计．金属棒ab由静止开始沿导轨下滑，并与两导轨始终保持垂直且良好接触，ab棒接入电路的电阻为R，当流过ab棒某一横截面的电量为q时，棒的速度大小为v，则金属棒ab在这一过程中( )

A．运动的平均速度大小为 B．下滑的位移大小为

C．产生的焦耳热为qBLv D．受到的最大安培力大小为

2．如图所示，竖直放置的两根平行金属导轨之间接有定值电阻R，质量不能忽略的金属棒与两导轨始终保持垂直并良好接触，棒与导轨的电阻均不计，整个装置放在水平匀强磁场中，棒在竖直向上的恒力F作用下匀速上升的一段时间内，金属棒受恒定大小的滑动摩擦力f，下列说法正确的是

A．通过电阻R的电流方向水平向右，棒受到的安培力方向竖直向上

B．通过电阻R的电流方向水平向左，棒受到的安培力方向竖直向下

C．棒机械能增加量的大小等于棒克服重力所做的功

D．棒机械能的增加量等于恒力F和滑动摩擦力f做的总功

3．粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行，现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移动过程中线框的一边a、b两点间电势差绝对值最大的是（      ）

A． B．

C． D．

4．如图（a），线圈ab、cd绕在同一软铁芯上，在ab线圈中通以变化的电流，测得cd间的的电压如图（b）所示，已知线圈内部的磁场与流经的电流成正比， 则下列描述线圈ab中电流随时间变化关系的图中，可能正确的是：

A．

B．

C．

D．

5．将一段导线绕成图甲所示的闭合电路，并固定在水平面（纸面）内，回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中．回路的圆形区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B随时间t变化的图像如图乙所示．用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反映F随时间t变化的图像是（   ）

A． B．

C． D．

6．如图所示，a、b两个闭合正方形线圈用同样的导线制成，匝数均为10匝，边长la＝3lb，图示区域内有垂直纸面向里的匀强磁场，且磁感应强度随时间均匀增大，不考虑线圈之间的相互影响，则(　　)

A．两线圈内产生顺时针方向的感应电流

B．a、b线圈中感应电动势之比为9∶1

C．a、b线圈中感应电流之比为3∶4

D．a、b线圈中电功率之比为3∶1

7．铁路上使用一种电磁装置向控制中心传输信号以确定火车的位置．能产生匀强磁场的磁铁被安装在火车首节车厢下面，如图甲所示(俯视图)．当它经过安放在两铁轨间的线圈时，便会产生一电信号，被控制中心接收．当火车通过线圈时，若控制中心接收到的线圈两端的电压信号如图乙所示，则说明火车在做(　　)

　    　图甲　　　　　　　图乙

A．匀速直线运动

B．匀加速直线运动

C．匀减速直线运动

D．加速度逐渐增大的变加速直线运动

8．如图甲所示，矩形线圈abcd固定于方向相反的两个磁场中，两磁场的分界线oo′恰好把线圈分成对称的左右两部分，两磁场的磁感应强度随时间的变化规律如图乙所示，规定磁场垂直纸面向内为正，线圈中感应电流逆时针方向为正．则线圈感应电流随时间的变化图像为（   ）

A． B．

C． D．

9．如图两根足够长光滑平行金属导轨PP′、QQ′倾斜放置，匀强磁场垂直于导轨平面向上，导轨的上端与水平放置的两金属板M、N相连，板间距离足够大，板间有一带电微粒，金属棒ab水平跨放在导轨上，下滑过程中与导轨接触良好．现在同时由静止释放带电微粒和金属棒ab，则(　　)

A．金属棒ab一直加速下滑

B．金属棒ab最终可能匀速下滑

C．金属棒ab下滑过程中M板电势高于N板电势

D．带电微粒可能先向N板运动后向M板运动

10．如图所示，半径为r且水平放置的光滑绝缘的环形细管道内有一带电粒子。此装置放在匀强磁场中，其磁感应强度随时间变化的关系式为B=B0+kt(k>0)。根据麦克斯韦电磁场理论，均匀变化的磁场将产生稳定的电场，该感应电场对带电粒子将有沿圆环切线方向的作用力。粒子转动一周后的磁感应强度为B1，则

A．此装置产生的感生电动势为(B1－B0)πr2

B．此装置产生的感生电动势为kπr2

C．感应电场的方向沿逆时针

D．粒子转动过程中一定是洛伦兹力提供向心力

11．如图所示，足够长的光滑导轨倾斜放置，其上端接有电阻R，匀强磁场垂直于导轨所在平面向上，始终垂直导轨的导体棒EF接入电路的有效电阻为r，导轨和导线电阻不计，在导体棒EF沿着导轨下滑的过程中，下列判断正确的是（    ）

A．感应电流在导体棒EF中方向从F到E

B．导体棒受到的安培力方向沿斜面向下，大小保持恒定

C．导体棒的机械能一直减小

D．导体棒克服安培力做的功等于电阻R消耗的电能

12．如图甲，间距L=l m且足够长的光滑平行金属导轨cd、ef固定在水平面（纸面）上，右侧cf间接有R=2 Ω的电阻．垂直于导轨跨接一根长l=2 m、质量m=0.8 kg的金属杆，金属杆每米长度的电阻为2 Ω．t=0时刻，宽度a=1.5 m的匀强磁场左边界紧邻金属杆，磁场方向竖直向下、磁感应强度大小B=2 T．从t=0时刻起，金属杆（在方向平行于导轨的水平外力F作用下）和磁场向左运动的速度一时间图像分别如图乙中的  ①和②．若金属杆与导轨接触良好，不计导轨电阻，则）（     ）

A．t=0时刻，R两端的电压为

B．t=0.5 s时刻，金属杆所受安培力的大小为1N、方向水平向左

C．t=l.5 s时刻，金属杆所受外力F做功的功率为4.8 W

D．金属杆和磁场分离前的过程中，从c到f通过电阻R的电荷量为0.5 C

13．如图所示，一匝数为n，边长为L，质量为m，电阻为R的正方形导体线框bcd，与一质量为3m的物块通过轻质细线跨过两定滑轮相连．在导体线框上方某一高处有一宽度为L的上、下边界水平的匀强磁场，磁感应强度大小为B，方向垂直纸面向里．现将物块由静止释放，当d边从磁场下边缘进入磁场时，线框恰好做匀速直线运动，不计—切摩擦．重力加速度为g．则(    )

A．线框d边进入磁场之前线框加速度=2g

B．从线框全部进入磁场到完全离开磁场的过程中，通过线框的电荷量

C．整个运动过程线框产生的焦耳热为Q=4mgL

D．线框进入磁场时的速度大小

14．法拉第圆盘发电机的示意图如图所示。铜圆盘安装在竖直的铜轴上，两铜片P、Q分别于圆盘的边缘和铜轴接触，圆盘处于方向竖直向上的匀强磁场B中，圆盘旋转时，关于流过电阻R的电流，下列说法正确的是（  ）

A．若圆盘转动的角速度恒定，则电流大小恒定

B．若从上往下看，圆盘顺时针转动，则电流沿a到b的方向流动

C．若圆盘转动方向不变，角速度大小发生变化，则电流方向可能发生变化

D．若圆盘转动的角速度变为原来的2倍，则电流在R上的热功率也变为原来的2倍

15．如图所示，竖直光滑导轨上端接入一定值电阻R，C1和C2是半径都为a的两圆形磁场区域，其区域内的磁场方向都垂直于导轨平面向外，区域C1中磁场的磁感应强度随时间接B1=b+kt (k>0)变化，C2中磁场的磁感应强度恒为B2，一质量为m．电阻为r、长度为L的金属杆AB穿过C2的圆心垂直地跨放在两导轨上，且与导轨接触良好，并恰能保持静止。则

A．通过金属杆的电流大小为

B．通过金属杆的电流方向为从B到A

C．定值电阻的阻值为R=

D．整个电路的热功率p=

16．现代科学研究中常用到高速电子，电子感应加速器就是利用感生电场加速电子的设备．电子感应加速器主要有上、下电磁铁磁极和环形真空室组成．当电磁铁绕组通以变化的电流时,产生变化的磁场，穿过真空盒所包围的区域内的磁通量也随时间变化，这时真空盒空间内就产生感应涡旋电场，电子将在涡旋电场作用下得到加速．如图所示（上图为侧视图、下图为真空室的俯视图），若电子被“约束”在半径为R的圆周上运动，当电磁铁绕组通有图中所示的电流时

A．电子在轨道上逆时针运动

B．保持电流的方向不变，当电流增大时，电子将加速

C．保持电流的方向不变，当电流减小时，电子将加速

D．被加速时电子做圆周运动的周期不变
