人教版九年级全册第4节 电流的测量课后测评

2022-2023学年九年级物理重难点分类突破

15.4 电流的测量（重难点突破）

一．重点：电流的大小（共7小题）

1．下列每个家用电器正常工作时的电流约为5A的是（　　）

A．微波炉 B． 手机

C．日光灯管 D．电视机

2．下列估测最接近实际的是（　　）

A．人体正常体温39℃

B．雾霾颗粒的直径约为1cm

C．一颗鸡蛋质量约为500mg

D．空调正常工作时的电流大约为5A

3．普通“闪存盘”（俗称“优盘”）比普通3寸磁盘储存更多的文件，且不易损坏，其工作电流最接近（　　）

A．30微安 B．30毫安 C．3安 D．30安

4．最新面世的苹果iphone5的电池容量为1440mAh，理论通话时间为480分钟（3G），则iphone5在正常通话时的工作电流为　   　A。

5．如图的几种用电器中，正常工作时的电流最接近5A的是（　　）

A．家用空调

B．台式电脑

C．台灯

D．电风扇

6．某家用电器正常工作时的电流约为1安培，则它可能是（　　）

A．   空调器 B．   白炽灯

C．   洗衣机 D．     语言复读机

7．物理学中，把每秒钟内通过导体任意一个横截面的电量叫做电流强度，简称电流。如图，S是某金属导体的横截面，若1min内通过该横截面的自由电子数目为n个，且每个自由电子所带的电荷量为e，则这段时间内，通过该金属导体的电流大小I＝　   　（填写电流大小的表达式）。

二．难点：电流的测量（共11小题）

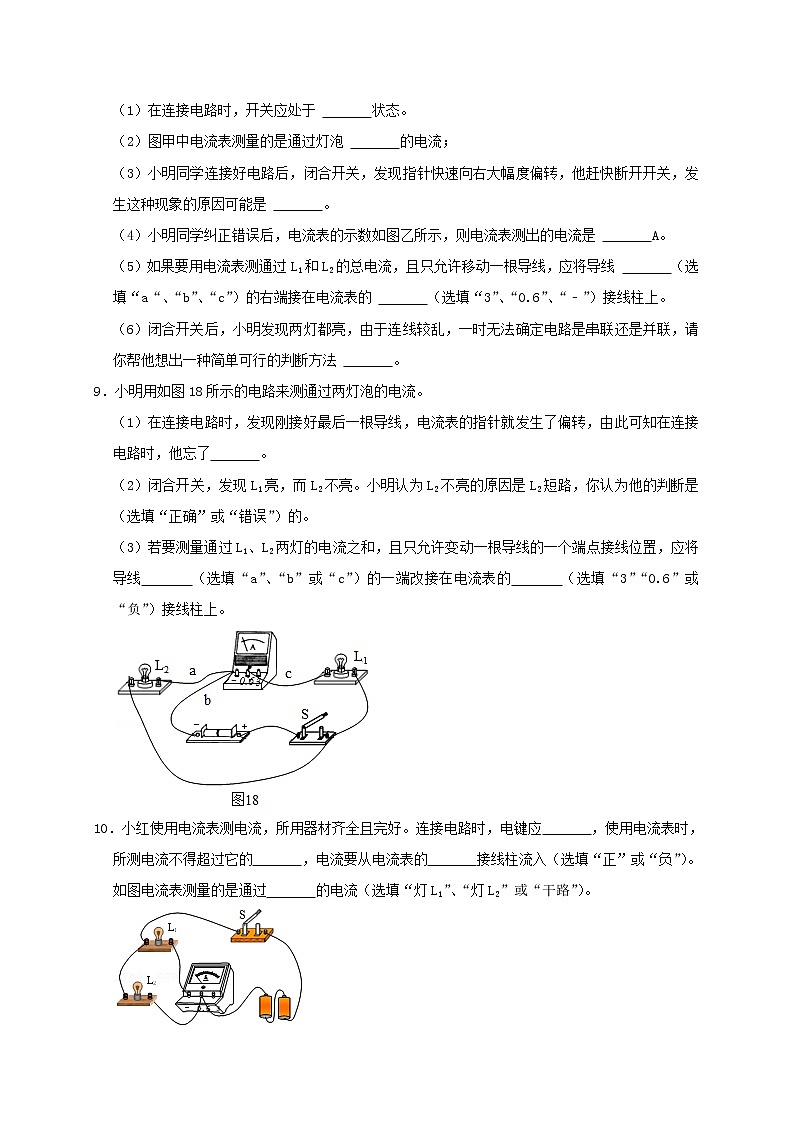

8．如图所示是小明同学用电流表测量电流的实物连接图，请按要求回答：

（1）在连接电路时，开关应处于 　   　状态。

（2）图甲中电流表测量的是通过灯泡 　   　的电流；

（3）小明同学连接好电路后，闭合开关，发现指针快速向右大幅度偏转，他赶快断开开关，发生这种现象的原因可能是 　   　。

（4）小明同学纠正错误后，电流表的示数如图乙所示，则电流表测出的电流是 　   　A。

（5）如果要用电流表测通过L1和L2的总电流，且只允许移动一根导线，应将导线 　   　（选填“a“、“b”、“c”）的右端接在电流表的 　   　（选填“3”、“0.6”、“﹣”）接线柱上。

（6）闭合开关后，小明发现两灯都亮，由于连线较乱，一时无法确定电路是串联还是并联，请你帮他想出一种简单可行的判断方法 　   　。

9．小明用如图18所示的电路来测通过两灯泡的电流。

（1）在连接电路时，发现刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了　   　。

（2）闭合开关，发现L1亮，而L2不亮。小明认为L2不亮的原因是L2短路，你认为他的判断是　   　（选填“正确”或“错误”）的。

（3）若要测量通过L1、L2两灯的电流之和，且只允许变动一根导线的一个端点接线位置，应将导线　   　（选填“a”、“b”或“c”）的一端改接在电流表的　   　（选填“3”“0.6”或“负”）接线柱上。

10．小红使用电流表测电流，所用器材齐全且完好。连接电路时，电键应　   　，使用电流表时，所测电流不得超过它的　   　，电流要从电流表的　   　接线柱流入（选填“正”或“负”）。如图电流表测量的是通过　   　的电流（选填“灯L1”、“灯L2”或“干路”）。

11．某同学用如图所示的电路来测通过灯泡的电流。

（1）图中电流表的连接错误是　   　

（2）现要测量通过A灯的电流，但只允许变动原图中一根导线中一个端点的接线位置，应将导线　   　（选填“a”、“b”或“c”）的一端改接在电流表的　   　接线柱上（选填“3”“0.6”或“负”）。

（3）在第（2）问已经改动的基础上，若要测量通过A、B两灯的电流之和，而且又只允许再变动一根导线中一个端点接线的位置，应将导线　   　（选填“a”、“b”或“c”）的一端改接在电流表的　   　接线柱上（选填“3”“0.6”或“负”）。

（4）在第（3）问已经改动的基础上，闭合开关，灯A、B正常发光，如果实验时电路中a线断路，则电流表的示数　   　（填“变大”“变小”或“不变”），灯A的亮度　   　（填“变亮”“变暗”或“不变”）。

12．小明在“用电流表测电流的实验”中：

（1）连接电路时，开关应处于　   　（选填“断开”或“闭合”）状态，电流表应先用　   　（选填“较大”或“较小”）量程试触；

（2）小明在连接好电路之后闭合开关，看到如图丙所示的情景，那他将要进行的操作是　   　（填序号）。A．将电流表的正负接线柱调换过来；B．电流表选择更大的一挡量程。

（3）改正错误后连接的电路如图所示，则电流表测的是灯　   　的电流。合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是　   　A。

（4）若合上开关后，灯均亮，但电流表指针不发生偏转，那么原因可能是　   　（填序号）

A．电流表内部断路  B．开关处接触不良  C．电流表被短接  D．电源供电不足

13．如图所示，某同学在实验时误把电流表并联在电灯L2的两端，开关闭合后观察到的现象是（　　）

A．两灯都不亮 B．两灯亮度正常

C．L1亮，L2不亮 D．电流表没有示数

14．如图所示的电路，当开关S1、S2闭合时，灯泡L1、L2构成　   　电路，并同时发光，此时电流表A2测量通过灯泡　   　的电流。L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1示数与L1熄灭前相比　   　（选填“变大”、“变小”或“不变”）。

15．如图，开关S闭合时，电流表A1测的是　   　中的电流，电流表A2测的是　   　中的电流。（填：“Ll”或“L2”或“干路”）

16．如图所示，在“用电流表测电流”的实验中，电路的其它部分都已连接完毕，只有导线M还未连入电路。下列说法正确的是（　　）

A．导线M与a接线柱相连且闭合开关时，发生短路故障

B．导线M与b接线柱相连且闭合开关时，L1和L2串联

C．导线M与b接线柱相连且闭合开关时，电流表测通过L1和L2的总电流

D．导线M从a接线柱改接到b接线柱且闭合开关时，电流表的示数减小

17．计算器中的电流很小，大约100μA，也就是　   　A．雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于　   　mA．某电流表有两个量程，只知道大量程是0﹣9A，小量程刻度值未标明，王强为了探究电流表的小量程是多少，他先用大量程测一较小的电流，其示数如图甲，再改用小量程测同一电流，指针指在图乙的位置。

（1）他测得的电流值是　   　A；

（2）在下表中填写与大量程数字相对应的小量程的数字。

18．如图所示，当开关S闭合时，灯L1、L2均不亮。小明同学将电流表并接在灯L1两端时，灯L2亮L1不亮，电流表有示数；将电流表并接在灯L2两端时，两灯均不亮，电流表无示数。则故障是（　　）

A．灯L1断路 B．灯L1短路 C．灯L2断路 D．灯L2短路

三．重点：电路图和实物图的连接（共4小题）

19．根据下面的实物图画出与之对应的电路图。

20．如图所示，根据电路图a连接实物图b，已知开关闭合后，L1中的电流为0.3A，干路中的电流为0.8A。

21．请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流。

22．如图所示，根据电路图中所标出的电流方向，在图中的AB和CD间分别填上一个电池或一只电流表的符号。要求：①使电路中实际的电流方向和图中所标出的方向一致；②符合电流表的使用要求。
