    2022-2023学年九年级物理重难点分类突破

    15.4 电流的测量(重难点突破)

    一.重点:电流的大小(共7小题)

    1.下列每个家用电器正常工作时的电流约为5A的是(  )

    A微波炉 B 手机

    C日光灯管 D电视机

    【解析】A、家用电器微波炉正常工作时的电流约为5A,故A正确;

    B、手机工作电流约为0.1A,故B错误;

    C、日光灯的工作电流约为0.2A,故C错误;

    D、电视机的工作电流约为0.5A,故D错误。

    【答案】A

    2.下列估测最接近实际的是(  )

    A.人体正常体温39

    B.雾霾颗粒的直径约为1cm

    C.一颗鸡蛋质量约为500mg

    D.空调正常工作时的电流大约为5A

    【解析】A、人体正常体温37℃,故A错误。

    B、雾霾颗粒的直径约为2.5μm,故B错误。

    C、一颗鸡蛋质量约为50g,故C错误。

    D、空调正常工作时的电功率约1000W,故工作电流大约为:I5A,故D正确。

    【答案】D

    3.普通“闪存盘”(俗称“优盘”)比普通3寸磁盘储存更多的文件,且不易损坏,其工作电流最接近(  )

    A30微安 B30毫安 C3 D30

    【解析】“优盘”工作时的电流约30mA左右,

    【答案】B

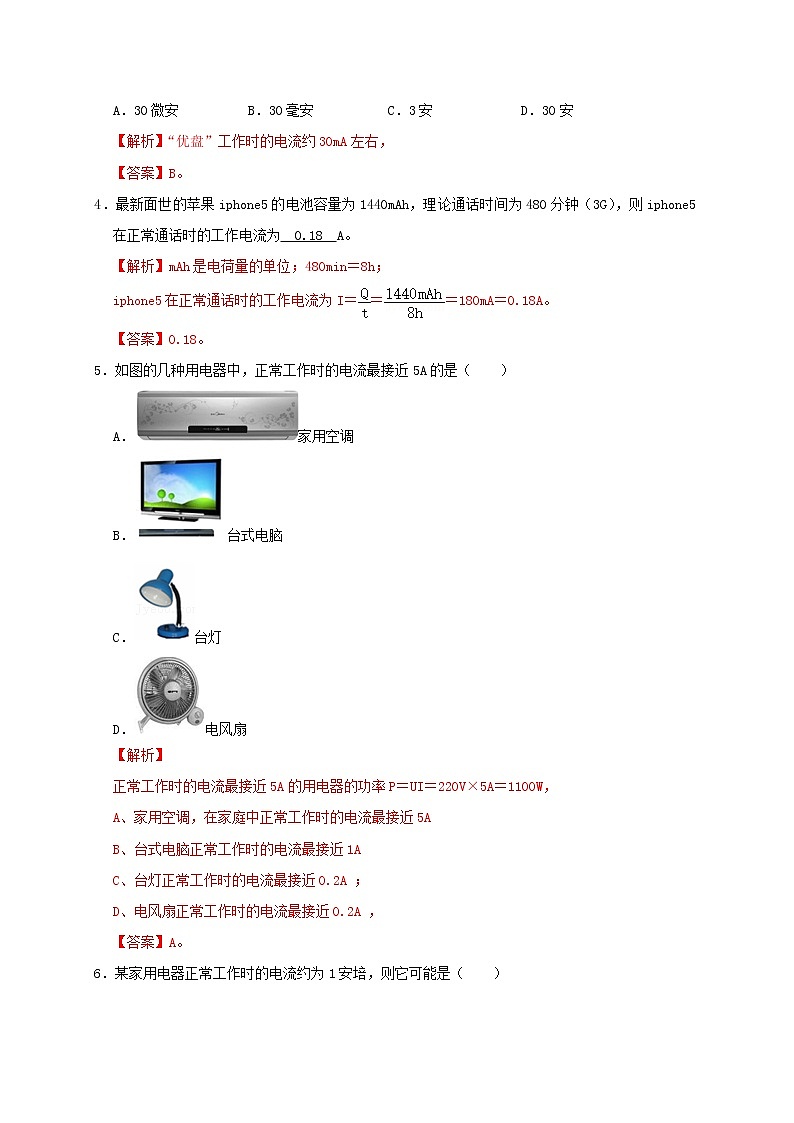

    4.最新面世的苹果iphone5的电池容量为1440mAh,理论通话时间为480分钟(3G),则iphone5在正常通话时的工作电流为 0.18 A

    【解析】mAh是电荷量的单位;480min8h

    iphone5在正常通话时的工作电流为I180mA0.18A

    【答案】0.18

    5.如图的几种用电器中,正常工作时的电流最接近5A的是(  )

    A家用空调

    B台式电脑

    C台灯

    D电风扇

    【解析】

    正常工作时的电流最接近5A的用电器的功率PUI220V×5A1100W

    A、家用空调,在家庭中正常工作时的电流最接近5A

    B、台式电脑正常工作时的电流最接近1A

    C、台灯正常工作时的电流最接近0.2A

    D、电风扇正常工作时的电流最接近0.2A

    【答案】A

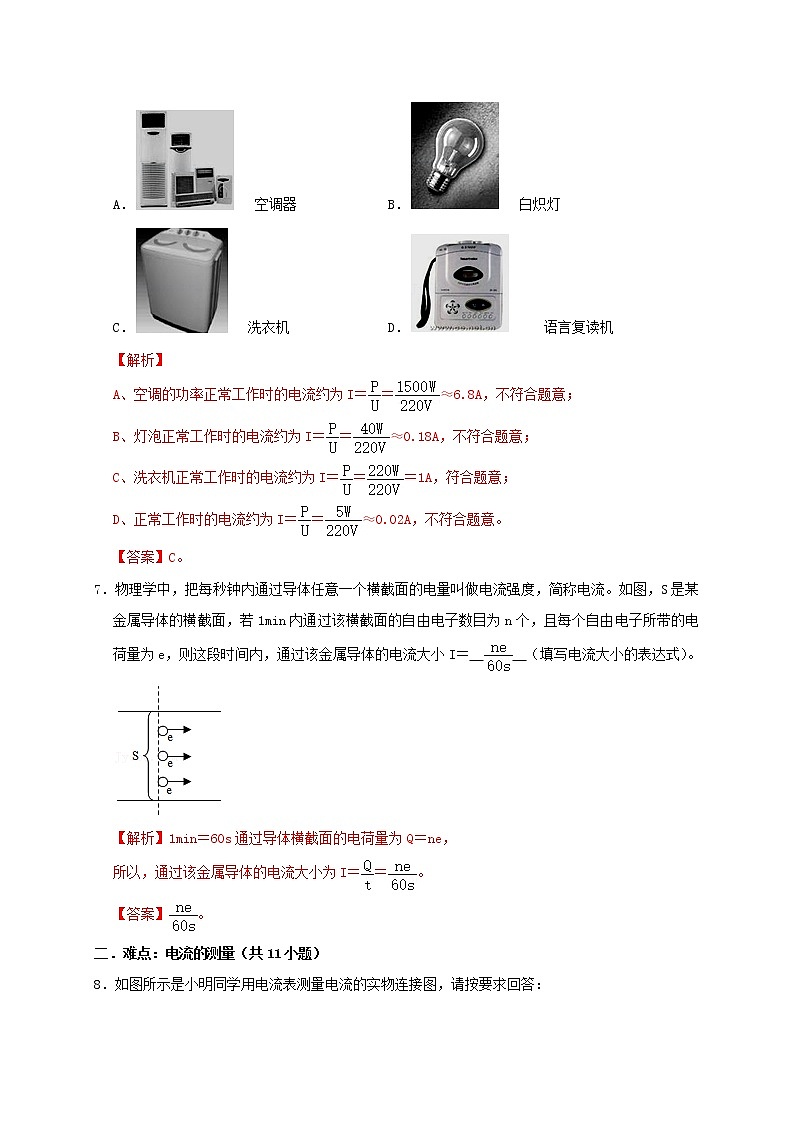

    6.某家用电器正常工作时的电流约为1安培,则它可能是(  )

    A   空调器 B   白炽灯

    C   洗衣机 D     语言复读机

    【解析】

    A、空调的功率正常工作时的电流约为I6.8A,不符合题意;

    B、灯泡正常工作时的电流约为I0.18A,不符合题意;

    C、洗衣机正常工作时的电流约为I1A,符合题意;

    D、正常工作时的电流约为I0.02A,不符合题意。

    【答案】C

    7.物理学中,把每秒钟内通过导体任意一个横截面的电量叫做电流强度,简称电流。如图,S是某金属导体的横截面,若1min内通过该横截面的自由电子数目为n个,且每个自由电子所带的电荷量为e,则这段时间内,通过该金属导体的电流大小I  (填写电流大小的表达式)。

    【解析】1min60s通过导体横截面的电荷量为Qne

    所以,通过该金属导体的电流大小为I

    【答案】

    二.难点:电流的测量(共11小题)

    8.如图所示是小明同学用电流表测量电流的实物连接图,请按要求回答:

    1)在连接电路时,开关应处于  断开 状态。

    2)图甲中电流表测量的是通过灯泡  L1 的电流;

    3)小明同学连接好电路后,闭合开关,发现指针快速向右大幅度偏转,他赶快断开开关,发生这种现象的原因可能是  L1短路

    4)小明同学纠正错误后,电流表的示数如图乙所示,则电流表测出的电流是  1.2 A

    5)如果要用电流表测通过L1L2的总电流,且只允许移动一根导线,应将导线  b (选填“a“、“b”、“c)的右端接在电流表的  ﹣ (选填“3”、“0.6”、“﹣”)接线柱上。

    6)闭合开关后,小明发现两灯都亮,由于连线较乱,一时无法确定电路是串联还是并联,请你帮他想出一种简单可行的判断方法  从灯座上取下一盏灯泡,若另一盏灯泡仍发光则是并联,反之是串联

    【解析】

    1)为了保护电器,连接电路之前,开关应该是断开的;

    2)由图甲可知,电流表与L1串联,所以测的是L1的电流;

    3)闭合开关,发现指针快速向右大幅度偏转的原因是电路中电流过大;若灯泡L2短路,则L1和电流表也被短路,电流表示数应为0,不符合题意;若灯泡L1短路,此时有电流通过电流表,且电流很大,符合题意,故发生这种现象的原因可能是灯泡L1短路;

    4)由图乙可知,电流表量程用的是03A,所以测得的电流为1.2A

    5)要用电流表测通过L1L2的总电流,就要电流表串联在干路上,则由甲图可知,应将导线“b”的右端接在电流表的“﹣”接线柱上;

    6)把其中一只灯泡从灯座中取下来,如果观察到另一只灯泡仍发光,则两灯一定是并联;如果观察到另一只灯泡熄灭,则两灯一定是串联。

    【答案】1)断开;(2L1;(3L1短路;(41.2;(5b;﹣;(6)从灯座上取下一盏灯泡,若另一盏灯泡仍发光则是并联,反之是串联。

    9.小明用如图18所示的电路来测通过两灯泡的电流。

    1)在连接电路时,发现刚接好最后一根导线,电流表的指针就发生了偏转,由此可知在连接电路时,他忘了 断开开关

    2)闭合开关,发现L1亮,而L2不亮。小明认为L2不亮的原因是L2短路,你认为他的判断是 错误 (选填“正确”或“错误”)的。

    3)若要测量通过L1L2两灯的电流之和,且只允许变动一根导线的一个端点接线位置,应将导线 a (选填“a”、“b”或“c”)的一端改接在电流表的 0.6 (选填“3”“0.6”或“负”)接线柱上。

    【解析】

    1)在连接电路时发现,刚接好最后一根导线,电流表的指针就发生了偏转,由此可知在连接电路时,他忘了断开开关;

    2)由图知,两盏灯并联;已知闭合开关后,L1亮,而L2不亮,不亮的L2灯一定不是短路,若L2短路,两个灯泡会同时短路,都不发光,所以故障为灯泡L2断路,故他的判断错误;

    3)要使电流表测量通过L1L2两灯的电流之和,应该将电流表接在干路上,正确的接法是:根据电流的流向,把a导线的一端改接到电流表的“0.6”接线柱上,如下图所示:

    【答案】1)断开开关;(2)错误;(3a0.6

    10.小红使用电流表测电流,所用器材齐全且完好。连接电路时,电键应 断开 ,使用电流表时,所测电流不得超过它的 量程 ,电流要从电流表的 正 接线柱流入(选填“正”或“负”)。如图电流表测量的是通过 灯L1 的电流(选填“灯L1”、“灯L2”或“干路”)。

    【解析】

    为保护电路,接电路时电键应断开,闭合电键前应使滑动变阻器连入电路的电阻最大;

    使用电流表时,要选择合适的量程,所测电流不得超过它的量程,电流要从电流表的正接线柱流入,负接线柱流出;

    图中电流表与灯泡L1串联,测量灯泡L1的电流。

    【答案】断开;量程;正;灯L1

    11.某同学用如图所示的电路来测通过灯泡的电流。

    1)图中电流表的连接错误是 电流表正负接线柱接反

    2)现要测量通过A灯的电流,但只允许变动原图中一根导线中一个端点的接线位置,应将导线 c (选填“a”、“b”或“c”)的一端改接在电流表的 3 接线柱上(选填“3”“0.6”或“负”)。

    3)在第(2)问已经改动的基础上,若要测量通过AB两灯的电流之和,而且又只允许再变动一根导线中一个端点接线的位置,应将导线 a (选填“a”、“b”或“c”)的一端改接在电流表的 负 接线柱上(选填“3”“0.6”或“负”)。

    4)在第(3)问已经改动的基础上,闭合开关,灯AB正常发光,如果实验时电路中a线断路,则电流表的示数 变小 (填“变大”“变小”或“不变”),灯A的亮度 不变 (填“变亮”“变暗”或“不变”)。

    【解析】

    1)根据实物图可知,电流进入了电流表的负接线柱,从电流表的正接线柱流出,然后流入灯泡B,再回电源负极,故该图中电流表的接法错误是正负接线柱接反。

    2)若要测量通过灯A的电流,则电流表应与灯A串联,故将导线c从电流表负接线柱移动到3接线柱上即可;

    3)若要测量AB两盏灯的电流之和,则电流表需在干路中,因此将将a导线一端改接在“负”接线柱上;

    4)闭合开关,灯AB正常发光,此时电流表测量干路电流,实验时电路中a线断路,这时电流表只测量灯泡A的电流,所以电流表的示数变小,因为AB灯泡并联,所以B灯泡断路后,灯A电压不变,通过的电流不变,所以A的功率不变,即A的亮度不变。

    【答案】1)电流表正负接线柱接反;(2c3;(3a;负;(4)变小;不变。

    12.小明在“用电流表测电流的实验”中:

    1)连接电路时,开关应处于 断开 (选填“断开”或“闭合”)状态,电流表应先用 较大 (选填“较大”或“较小”)量程试触;

    2)小明在连接好电路之后闭合开关,看到如图丙所示的情景,那他将要进行的操作是 A (填序号)。A.将电流表的正负接线柱调换过来;B.电流表选择更大的一挡量程。

    3)改正错误后连接的电路如图所示,则电流表测的是灯 L2 的电流。合上开关后,如果电流表的示数如图乙所示,则通过该灯的电流是 0.46 A

    4)若合上开关后,灯均亮,但电流表指针不发生偏转,那么原因可能是 C (填序号)

    A.电流表内部断路  B.开关处接触不良  C.电流表被短接  D.电源供电不足

    【解析】

    1)为保护电路,连接电路时,开关应处于断开状态;电流表应先用大量程试触;

    2)开关闭合后,看到如图丙所示的情景,其原因是电流表正负接线柱接反了,所以,应将电流表的正负接线柱调换过来,故选A

    3)由图甲知,电流表与L2串联,所以电流表测量通过L2的电流;

    由图乙知,电流表的量程为00.6A,分度值为0.02A,示数为0.46A

    4)电流表的示数为零,两灯泡都发光,说明不可能是电路断路或电源供电不足,则是由于电流表短路而造成的,故C正确。

    【答案】1)断开;较大;(2A;(3L20.46;(4C

    13.如图所示,某同学在实验时误把电流表并联在电灯L2的两端,开关闭合后观察到的现象是(  )

    A.两灯都不亮 B.两灯亮度正常

    CL1亮,L2不亮 D.电流表没有示数

    【解析】如图,电路由L1L2串联而成,当开关闭合后,由于电流表并联在L2两端,则L2被电流表短路,使得电路中电流的流动路径如图中红线所示,所以L1中有电流通过可以发光,L2中无电流通过,不会发光。

    【答案】C

    14.如图所示的电路,当开关S1S2闭合时,灯泡L1L2构成 并联 电路,并同时发光,此时电流表A2测量通过灯泡 L2 的电流。L1发光一段时间后突然熄灭,L2仍然发光,此时电流表A1示数与L1熄灭前相比 变小 (选填“变大”、“变小”或“不变”)。

    【解析】分析电路可知:闭合两个开关,两灯并联,电流表A1测的是干路电流,电流表A2测的是L2所在支路的电流;

    两只灯泡都发光时,电流表A1测量的是通过两个支路的电流之和;L1发光一段时间后突然熄灭,L2仍然发光,此时电流表A1测量的是通过L2的电流,而L2电阻不变,两端电压不变,所以通过L2的电流不变。因此电流表A1的示数变小。

    【答案】并联;L2;变小。

    15.如图,开关S闭合时,电流表A1测的是 干路 中的电流,电流表A2测的是 L2 中的电流。(填:“Ll”或“L2”或“干路”)

    【解析】分析电路图可知,开关S闭合后,电流表A1串联在干路上测量干路中的电流,电流表A2串联在L2中支路中测量L2的电流。

    【答案】干路;L2

    16.如图所示,在“用电流表测电流”的实验中,电路的其它部分都已连接完毕,只有导线M还未连入电路。下列说法正确的是(  )

    A.导线Ma接线柱相连且闭合开关时,发生短路故障

    B.导线Mb接线柱相连且闭合开关时,L1L2串联

    C.导线Mb接线柱相连且闭合开关时,电流表测通过L1L2的总电流

    D.导线Ma接线柱改接到b接线柱且闭合开关时,电流表的示数减小

    【解析】AMa连接且闭合开关时,两灯并联,电流表测L2电流;不会发生短路故障,故A错误;

    BCMb连接,且闭合开关时,两灯并联,电流表测干路电流,故B错误,C正确;

    DM先接a,再接b,电流表先测L2,再测总电流,所以示数会变大,故D错误。

    【答案】C

    17.计算器中的电流很小,大约100μA,也就是 104A A.雷电是一种常见的自然现象,发生雷电时的电流高达2×105A,相当于 2×108 mA.某电流表有两个量程,只知道大量程是09A,小量程刻度值未标明,王强为了探究电流表的小量程是多少,他先用大量程测一较小的电流,其示数如图甲,再改用小量程测同一电流,指针指在图乙的位置。

    1)他测得的电流值是 1.5 A

    2)在下表中填写与大量程数字相对应的小量程的数字。

    大量程

    0

    3

    6

    9

    小量程

    0

     1

     2

     3

    【解析】计算器中的电流:100μA100×106A1×104A

    雷电的电流:2×105A2×105×103mA2×108mA

    1)读图甲可知,大量程时,每一个小格表示的是1.5A,故此时测得的电流值为1.5A

    2)图乙中,1.5A的电流指针偏转了3个格,则一个格代表的是0.5A,则可得出,大量程是小量程的三倍,

    因此,表中大量程时,3A6A9A时,对应的小量程的示数分别为:1A2A3A

    【答案】1042×108.(11.5;(2123

    18.如图所示,当开关S闭合时,灯L1L2均不亮。小明同学将电流表并接在灯L1两端时,灯L2L1不亮,电流表有示数;将电流表并接在灯L2两端时,两灯均不亮,电流表无示数。则故障是(  )

    A.灯L1断路 B.灯L1短路 C.灯L2断路 D.灯L2短路

    【解析】

    A、如果灯泡L1断路,两灯都不亮;将电流表并接在灯L1两端时,L2通路,灯L2L1不亮,电流表有示数;将电流表并接在灯L2两端时,两灯均不亮,电流表无示数。此选项符合题意;

    B、如果灯泡L1短路,L2会发光。此选项不符合题意;

    C、如果灯泡L2断路,两灯都不亮;将电流表并接在灯L1两端时,电路仍为断路,灯泡不亮,电流表无示数;将电流表并接在灯L2两端时,L1通路会发光,电流表有示数。此选项不符合题意;

    D、如果灯泡L2短路,L1会发光。此选项不符合题意。

    【答案】A

    三.重点:电路图和实物图的连接(共4小题)

    19.根据下面的实物图画出与之对应的电路图。

    【解析】

    由分析可知,两灯并联,开关S和电流表A1在干路上,电流表A2和开关S1L1支路上,由此画出电路图如图所示:

    20.如图所示,根据电路图a连接实物图b,已知开关闭合后,L1中的电流为0.3A,干路中的电流为0.8A

    【解析】因并联电路中干路电流等于各支路电流之和,且I10.3AI0.8A

    所以,通过L2的电流I2II10.8A0.3A0.5A

    则电流表A1的量程为03A,电流表A2的量程为00.6A

    采用“电流流向法”,电流从电源正极出发,依次串联电流表A1、灯泡L1、开关S回到电源的负极,然后把电流表A2、灯泡L2串联后并联在L1两端,如下图所示:

    21.请在原图上只改动一根导线,使两只电流表分别测干路和支路的电流。

    【解析】根据一个电流表在干路,一个在支路,将A2的“3”接线柱改到开关的右侧接线柱即可,如下图所示:

    22.如图所示,根据电路图中所标出的电流方向,在图中的ABCD间分别填上一个电池或一只电流表的符号。要求:①使电路中实际的电流方向和图中所标出的方向一致;②符合电流表的使用要求。

    【解析】因为在图中的ABCD间一个是电池,另一只是电流表;

    CD间填上电流表,则电流表会对灯泡L2短路,使灯泡L2没有电流通过,故这样不符合题意;

    所以CD间填上电池,AB间填电流表,

    由电路图知,经过灯泡L2的电流方向是从上向下,则经过灯泡L1的电流方向是从右向左,所以A接电流表的正接线柱,C点接电源的正极。

    电路连接如下图:
